1.概述切换是移动性管理的重要功能之一，自LTE商用以来，网络覆盖的提升，LTE 用户数量逐步加大，LTE的切换重要性就显得更加的突出，它不仅影响着小区边界处的呼叫服务质量，还与网络的负载情况有着紧密的联系。
随着后期VOLTE的部署，VOLTE对业务实时性具有更高的要求，合理的切换就更具有举足轻重的作用了。
如果切换过程进行得不好的话，很可能造成小区的过载和移动台的“掉话”，使网络服务质量大大下降，严重影响用户感知。
而如何让用户更好的享用4G,体验高速上网和高质量语音业务，成为研究课题。
2.发现问题通过现网后台指标提取、现场测试、数据分析、用户投诉等方式发现问题，具体影响切换的因素如下图：3.优化思路所有的异常流程都首先需要检查基站、传输等状态是否异常，排查基站、传输等问题后再进行分析。
整个切换过程异常情况我们分为几个阶段：1、测量报告发送后是否收到切换命令。
2、收到重配命令后是否成功在目标测发送MSG1。
3、成功发送MSG1之后是否正常收到MSG2。
图3-1为切换问题整体过程流程图，在某一环节出现问题我们可查询相应处理流程进行排查。
图错误!文档中没有指定样式的文字。
-1 切换问题分析整体思路3.1测量报告发送后未收到切换命令这个情况是我们外场最常见问题，处理定位也比较复杂，分析流程见图3-2：基站未收到测量报告（可通过后台信令跟踪检查）：1、检查覆盖点是否合理，主要是检查测量报告点的RSRP,SINR等覆盖情况，确认终端是否在小区边缘，或存在上行功率受限情况（根据下行终端估计的路损判断）。
如果是该情况，按照现场情况调整覆盖，及切换参数，解决异常情况2、检查是否存在上行干扰，可通过后台查询，如：在20M带宽下，基站接收无终端接入时接收的底噪约为-98dBm，如果在无用户时底噪过高则肯定存在上行干扰，上行干扰优先检查是否为邻近其他小区GPS失锁导致，当前版本暂不支持后台工具定位干扰源位置，只能将通过关闭干扰源附近站点，使用Scanner进行CW测试来排查。
LTE基础知识考试题判断题（每题2分，总共10题）1.NAS层协议是属于用户面协议。
（×）（NAS层协议是属于控制面协议）2.LTE核心网EPC主要由MME、S-GW、P-GW构成，其中P-GW负责分组数据路由转发，S-GW负责UE的IP地址分配。
（×）（P-GW负责UE的IP地址分配，S-GW负责分组数据路由转发。
）3.4*2 MIMO（发送端：4根天线，接收端：2根天线）的RANK（或者叫“秩”）最大为4。
（×）（最大为2）4.LTE系统是要求上行同步的系统。
上行同步只要是为了消除小区内不同用户之间的干扰。
（√）5.MIMO的信道容量与空间信道的相关性有关。
信道相关性越低，MIMO信道容量越大。
（√）6.MIMO模式分为分集和复用，其中分集主要是提升小区覆盖，而复用主要是提升小区容量。
（√）7.LTE的网络规划中，小区的覆盖半径是基于连续覆盖业务的速率来预测的。
（√）8.因为LTE系统的共享信道采用频分方式，所以其系统内干扰主要是同频邻区之间的干扰。
（√）9.LTE系统中，UE在多个属于同一个TA list下的多个TA间移动不会触发TA更新。
（√）10.OFDM保护间隔和循环前缀的引入主要是为了克服符号间干扰ISI以及子载波间干扰ICI。
（√）单选题（每题3分，总共10题）1.LTE是在如下（D ）协议版本中首次发布的？A:R99B:R6C:R7D:R82.LTE小区ID规划中，由eNBID和cellID构成的小区ID在全网中唯一，意思是（D ）：A:在同一TA中唯一B:在同一TAL中唯一C:在同一MME下唯一D:在同一PLMN中唯一3.TDD LTE可以支持（C ）种上下行配比:A:5B:6C:7D:84.TDD LTE normal CP 情况下，特殊子帧有（D ）种配比：A:6B:7C:8D:95.不同能力的LTE终端，其支持的最大速率是不同的，LTE终端的能力等级有（B ）种：A:4B:5C:6D:76.LTE系统中，相对于16QAM，应用64QAM的优点是（A ）：A:提升了频谱利用率B:提升了抗噪声、抗衰落性能C:降低系统误码率D:实现更简单7.某FDD系统，实际测得单用户下行速率远高于上行速率，其主要原因是（C ）：A:UE发射功率小B:无线环境差C:UE发射天线数少D:基站接收天线数少8.LTE网络中，系统最高可以支持（B ）的移动速度A:120Km/h B:350 Km/h C:450 Km/h D:360 Km/h9.LTE网络中，eNodeB之间可以配置接口，从而实现移动性管理，该接口名称是（D ）：A:S1B:S2C:X1D:X210.常规CP情况下，一个RB包含（D ）个RE：A:72B:96C:60D:84多选题（每题5分，总共7题）1.LTE的双工可以采用FDD和TDD，其中TDD的优势在于（ABC ）：A:支持非对称频谱B:对于非对称业务资源利用率高C:信道估计更简单，功率控制更精确D:多普勒影响小，移动性支持好2.LTE系统可以支持的调制方式包括（ABC ）：A:QPSK B:16QAM C:64QAM D:GMSK 3.关于LTE系统A3事件的说法，正确的有（CD ）：A:A3事件指服务小区质量低于一定门限B:A3事件指而同频邻区质量高于一定门限C:A3事件主要用于触发同频切换D:A3事件用于ICIC用户类型判决4.关于LTE系统中的功控，以下说明正确的有（ACD ）：A:功控可以提升覆盖与容量B:功控是在MAC层的功能之一C:功控的目的是为了节能D:功控是为了保证业务质量5.RF优化的准备阶段，需要完成的工作包括（ABCD ）：A:确定优化KPI目标B:划分Cluster边界C:确定测试路线D:准备工具及资料6.LTE的载波带宽可以灵活配置，可支持的带宽包括（ABCD ）：A:1.4M B:5M C:10M D:20M7.关于参考信号RS的说法，正确的是（ABCD ）：A:用于下行信道质量检测B:用于下行信道估计和UE端的相干解调C:是以RE为单位的D:RS参考信号之间应具有正交性简答题（每题5分，总共3题）1. 画出TD-LTE帧结构，并对各部分作简要说明。
LTE网络重选及切换参数详解小区选择小区选择发生在PLMN选择之后，它的目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留。
●读取系统信息（例如，驻留、接入和重选相关信息，位置区域信息等）；●读取寻呼信息；●发起连接建立过程。
一般来说，UE开机后会首先进行PLMN选择，然后进行小区选择/重选、位置登记等。
由于PLMN选择和位置登记主要是NAS的功能，下面将介绍小区选择过程。
▊PLMN IDPublic Land Mobile Network ID，公共陆地移动网络ID, 由政府或它所批准的经营者，为公众提供陆地移动通信业务目的而建立和经营的网络标识。
PLMN = MCC + MNC，例如中国移动的PLMN为46000，中国联通的PLMN为46001。
▊MCCMobile Country Code 移动设备国家代码三个数字，如中国为460。
▊MNC移动设备网络代码（Mobile Network Code，MNC）是与移动设备国家代码（Mobile Country Code，MCC）（也称为“MCC / MNC”）相结合，以用来表示唯一一个的移动设备的网络运营商。
由所在国家分配，通常2~3数字组成。
小区选择类型：不同场景：初始小区选择、存储信息的小区选择。
不同时机：UE开机、从RRC_CONNECTED返回到RRC_IDLE模式、重新进入服务区(1) 初始小区选择这种情况下，UE没有储存任何先验信息可以帮助其辨识具体的TD-LTE系统频率，因此，UE需要根据其自身能力扫描所有的TD-LTE频带，以便找到一个合适的小区进行驻留。
在每一个频率上，UE只需用搜索信道质量最好的小区，一旦一个合适的小区出现，UE会选择它并进行驻留。
空闲状态下的UE需要完成的过程包括公共陆地移动网络（PLMN）选择、小区选择/重选、位置登记等。
一旦完成驻留，UE可以读取系统信息（如驻留、接入和重选相关信息、位置区域信息等），读取寻呼信息，发起连接建立过程。

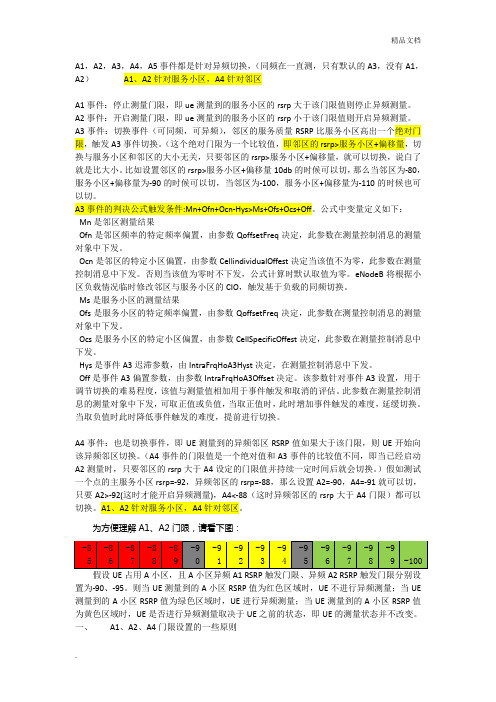

A1，A2，A3，A4，A5事件都是针对异频切换，（同频在一直测，只有默认的A3，没有A1，A2）A1、A2针对服务小区，A4针对邻区A1事件：停止测量门限，即ue测量到的服务小区的rsrp大于该门限值则停止异频测量。
A2事件：开启测量门限，即ue测量到的服务小区的rsrp小于该门限值则开启异频测量。
A3事件：切换事件（可同频，可异频），邻区的服务质量RSRP比服务小区高出一个绝对门限，触发A3事件切换。
（这个绝对门限为一个比较值，即邻区的rsrp>服务小区+偏移量，切换与服务小区和邻区的大小无关，只要邻区的rsrp>服务小区+偏移量，就可以切换，说白了就是比大小。
比如设置邻区的rsrp>服务小区+偏移量10db的时候可以切，那么当邻区为-80，服务小区+偏移量为-90的时候可以切，当邻区为-100，服务小区+偏移量为-110的时候也可以切。
A3事件的判决公式触发条件:Mn+Ofn+Ocn-Hys>Ms+Ofs+Ocs+Off。
公式中变量定义如下：Mn是邻区测量结果Ofn是邻区频率的特定频率偏置，由参数QoffsetFreq决定，此参数在测量控制消息的测量对象中下发。
Ocn是邻区的特定小区偏置，由参数CellindividualOffest决定当该值不为零，此参数在测量控制消息中下发。
否则当该值为零时不下发，公式计算时默认取值为零。
eNodeB将根据小区负载情况临时修改邻区与服务小区的CIO，触发基于负载的同频切换。
Ms是服务小区的测量结果Ofs是服务小区的特定频率偏置，由参数QoffsetFreq决定，此参数在测量控制消息的测量对象中下发。
Ocs是服务小区的特定小区偏置，由参数CellSpecificOffest决定，此参数在测量控制消息中下发。
Hys是事件A3迟滞参数，由IntraFrqHoA3Hyst决定，在测量控制消息中下发。
Off是事件A3偏置参数，由参数IntraFrqHoA3Offset决定。
V3异频切换配置牛晶00130121下面以2个异频小区为例，详细介绍下异频切换配置及其注意事项。
1017站1号小区频点为1890MHZ和8009站2号小区频点为2585MHZ互配邻区。
1、邻区自动调整工具添加邻区打开邻区自动调整工具，选择需要互配邻区关系的两个小区，如图表1所示图表 1选中要添加的邻区关系，点击添加，如图表2所示。
图表 2检查自动配置的邻区关系是否配置正确。
首先查看【E-UTRAN TDD邻接小区】如图表3、图表4所示检查配置的邻接小区相关信息，如邻接小区所在的eNodeB标识、小区标识、频段指示、中心载频、物理小区标识码等信息。
图表 3 1017站1小区的邻接小区信息图表 4 8009站2小区的邻接小区信息再检查【E-UTRAN邻接关系】如图表5所示【不支持切换】开关是否为【否】，如果此开关为【是】将不支持切换。
图表 5 邻接关系配置2、异频载频信息配置图表 6 1017站1小区异频载频配置1017站1小区异频载频配置如图表6所示，【测量参数】里【异频载频数】配置根据邻区中异频频点个数来确定，1017站1小区只有一个频点为2585MHZ的异频邻区，此处异频载频数配置为1；【异频载频测量配置】配置邻区的【异频载频】2585、【下行载频所在的频段指示】38。
同理，8009站2小区异频载频配置如图表7所示。
图表7 8009站2小区异频载频配置3、异频切换A2、A3事件测量门限设置首先确定小区所使用的A2和A3测量配置号，根据测量配置号找到对应的测量配置。
如图8所示，该小区使用的A2测量即【打开频间测量的测量配置】测量配置号为100, A3测量即【基于覆盖的同频切换测量配置】测量配置号为400。
通过测量配置号在【UE 频内测量参数】如图9所示，找到对应事件的测量参数。
图表8 A2、A3测量配置号如A2事件的测量配置号为100如图表9红色框内所示，【事件标示】为A2[1]，事件判决的RSRP门限[dB]为-100，即源小区的RSRP值低于此值UE会上报异频测量的A2事件。
TD-LTE异频切换中A1、A2、A4门限设置Q&A一、何为异频切换不同频段的小区之间切换即为异频切换。
就某地市XX现网来讲，所有D频段宏站和F频段宏站之间的切换以及所有宏站（D、F频段）和室分（E频段）之间的切换均为异频切换。
二、异频切换和同频切换之间有什么不同当UE对异频频点进行测量时，会极大的占用系统资源，导致PDCCH UL（DL） Grant Count 下降，进而影响上传、下载速率。
所以我们希望UE在进行异频切换前尽可能短的时间才开启对异频的测量，以减小异频测量对系统资源的消耗，提升测试速率。
UE测量异频时UE不测量异频时三、异频切换过程中A1、A2、A4门限TD-LTE异频切换中参数有很多，上表只列出了基于RSRP的A1、A2、A4门限相关参数，基于RSRQ、频率优先级、负载的切换参数和一些幅度迟滞、时间迟滞并未列出。
为了方便描述，在下文中都不考虑上述未列出的参数。
A1门限为停止测量门限，即UE测量到的服务小区RSRP值如果大于该门限，则UE停止异频测量；A2门限为开启测量门限，即UE测量到的服务小区RSRP值如果小于该门限，则UE开启异频测量；A4门限为切换判决门限，即UE测量到的异频邻区RSRP值如果大于该门限，则UE开始向该异频邻区切换。
为方便理解A1、A2门限，请看下图：假设UE占用A小区，且A小区异频A1 RSRP触发门限、异频A2 RSRP触发门限分别设置为-90、-95。
则当UE测量到的A小区RSRP 值为红色区域时，UE不进行异频测量；当UE测量到的A小区RSRP 值为绿色区域时，UE进行异频测量；当UE测量到的A小区RSRP值为黄色区域时，UE是否进行异频测量取决于UE之前的状态，即UE 的测量状态并不改变。
四、A1、A2、A4门限设置的一些原则A1、A2、A4门限参数设置应遵循以下几个原则：1、应使UE尽量占用RSRP值、SINR值较高的小区，如果遇到RSRP值、SINR值都较高无法满足的情况时，应使UE尽量占用SINR值较高的小区；2、当两个小区SINR值都较高时，应使UE尽量占用D频段小区；3、在不影响切换及时性时，应尽量减小A1、A2门限，以避免因异频测量导致的上下行调度次数降低；PS：因为UE不测量异频时，测试软件的服务小区和邻区列表不显示异频小区的信息，这无形增加了优化的难度，所以在优化过程中，可以先将小区的A1、A2、A4门限都设置为一个较高的值，以方便得到待优化路段所有频段小区的场强分布。
TD-LTE异频切换中A1、A2、A4门限设置Q&A一、何为异频切换不同频段的小区之间切换即为异频切换。
就某地市移动现网来讲，所有D频段宏站和F 频段宏站之间的切换以及所有宏站（D、F频段）和室分（E频段）之间的切换均为异频切换。
二、异频切换和同频切换之间有什么不同当UE对异频频点进行测量时，会极大的占用系统资源，导致PDCCH UL（DL）Grant Count 下降，进而影响上传、下载速率。
所以我们希望UE在进行异频切换前尽可能短的时间才开启对异频的测量，以减小异频测量对系统资源的消耗，提升测试速率。
UE测量异频时UE不测量异频时三、异频切换过程中A1、A2、A4门限TD-LTE异频切换中参数有很多，上表只列出了基于RSRP的A1、A2、A4门限相关参数，基于RSRQ、频率优先级、负载的切换参数和一些幅度迟滞、时间迟滞并未列出。
为了方便描述，在下文中都不考虑上述未列出的参数。
A1门限为停止测量门限，即UE测量到的服务小区RSRP值如果大于该门限，则UE 停止异频测量；A2门限为开启测量门限，即UE测量到的服务小区RSRP值如果小于该门限，则UE 开启异频测量；A4门限为切换判决门限，即UE测量到的异频邻区RSRP值如果大于该门限，则UE 开始向该异频邻区切换。
为方便理解A1、A2门限，请看下图：假设UE占用A小区，且A小区异频A1 RSRP触发门限、异频A2 RSRP触发门限分别设置为-90、-95。
则当UE测量到的A小区RSRP值为红色区域时，UE不进行异频测量；当UE测量到的A小区RSRP值为绿色区域时，UE进行异频测量；当UE测量到的A小区RSRP值为黄色区域时，UE是否进行异频测量取决于UE之前的状态，即UE的测量状态并不改变。
四、A1、A2、A4门限设置的一些原则A1、A2、A4门限参数设置应遵循以下几个原则：1、应使UE尽量占用RSRP值、SINR值较高的小区，如果遇到RSRP值、SINR值都较高无法满足的情况时，应使UE尽量占用SINR值较高的小区；2、当两个小区SINR值都较高时，应使UE尽量占用D频段小区；3、在不影响切换及时性时，应尽量减小A1、A2门限，以避免因异频测量导致的上下行调度次数降低；PS：因为UE不测量异频时，测试软件的服务小区和邻区列表不显示异频小区的信息，这无形增加了优化的难度，所以在优化过程中，可以先将小区的A1、A2、A4门限都设置为一个较高的值，以方便得到待优化路段所有频段小区的场强分布。
LTE网络重选及切换参数详解小区选择小区选择发生在PLMN选择之后，它的目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留。
●读取系统信息（例如，驻留、接入和重选相关信息，位置区域信息等）；●读取寻呼信息；●发起连接建立过程。
一般来说，UE开机后会首先进行PLMN选择，然后进行小区选择/重选、位置登记等。
由于PLMN选择和位置登记主要是NAS的功能，下面将介绍小区选择过程。
▊PLMN IDPublic Land Mobile Network ID，公共陆地移动网络ID, 由政府或它所批准的经营者，为公众提供陆地移动通信业务目的而建立和经营的网络标识。
PLMN = MCC + MNC，例如中国移动的PLMN为46000，中国联通的PLMN为46001。
▊MCCMobile Country Code 移动设备国家代码三个数字，如中国为460。
▊MNC移动设备网络代码（Mobile Network Code，MNC）是与移动设备国家代码（Mobile Country Code，MCC）（也称为“MCC / MNC”）相结合，以用来表示唯一一个的移动设备的网络运营商。
由所在国家分配，通常2~3数字组成。
小区选择类型：不同场景：初始小区选择、存储信息的小区选择。
不同时机：UE开机、从RRC_CONNECTED返回到RRC_IDLE模式、重新进入服务区(1) 初始小区选择这种情况下，UE没有储存任何先验信息可以帮助其辨识具体的TD-LTE系统频率，因此，UE需要根据其自身能力扫描所有的TD-LTE频带，以便找到一个合适的小区进行驻留。
在每一个频率上，UE只需用搜索信道质量最好的小区，一旦一个合适的小区出现，UE会选择它并进行驻留。
空闲状态下的UE需要完成的过程包括公共陆地移动网络（PLMN）选择、小区选择/重选、位置登记等。
一旦完成驻留，UE可以读取系统信息（如驻留、接入和重选相关信息、位置区域信息等），读取寻呼信息，发起连接建立过程。
FDD/TDD互操作中的A1A2门限设置FDD/TDD互操作优化过程中，A1A2门限设置有误导致异频切换问题。
1问题描述现场用CXT+MF831进行测试， UE初始接入LF_Z_义乌青口局LB01_49（PCI=231）小区的信号，始终无法触发向TDD小区的切换。
2问题排查检查LF_Z_义乌青口局LB01_49与TDD小区邻接关系配置正确。
异频切换采用70号测量配置A3事件，hysteresis设置为1.5dB，a3Offset设置为1.5dB，timeToTrigger 为320ms，A3为相对门限，即TDD小区电平高于FDD小区3dB且维持320ms即上报A3事件测量报告。
图1：测量配置索引图2：70号测量配置设置值据现场人员反馈，该位置TDD小区电平肯定高于FDD小区3dB以上，但一致未上报异频切换A3事件。
查看现场人员反馈log发手机一直在接收重配置消息同时一直在上报测量报告。
点击查看重配置消息内容：图3：重配置消息内容可看到A2测量配置门限为40，即-100dBm。
终端上报MeasurementReport，上报服务小区电平在-102dBm：图4：A2事件MeasurementReport 随即终端又上报了异频A3及A1事件，但是A1事件图6：A1事件由该测量配置看到A1事件门限为34，即-106dBm，之前看到A2门限为-100dBm，那么问题就很明显了，A2门限大于A1门限，而现场测试该小区电平在-102dBm左右，刚好处于A1和A2门限之间，肯定会导致A2与A1门限的反复下发，导致死循环。
将A1门限修改为-90dBm，A2门限修改为-95dBm，hysteresis设置为2dB，a3Offset设置为2dB后切换正常，流程如下：图7：A2事件图8：上报MeasId = 2的A2事件测量报告图9：下发异频A3事件图10：上报异频A3测量报告上图可知上报MeasId = 4(对应异频A3事件)测量报告，电平在-90dBm左右。
A1，A2，A3，A4，A5事件都是针对异频切换，（同频在一直测，只有默认的A3，没有A1，A2）A1、A2针对服务小区，A4针对邻区A1事件：停止测量门限，即ue测量到的服务小区的rsrp大于该门限值则停止异频测量。
A2事件：开启测量门限，即ue测量到的服务小区的rsrp小于该门限值则开启异频测量。
A3事件：切换事件（可同频，可异频），邻区的服务质量RSRP比服务小区高出一个绝对门限，触发A3事件切换。
（这个绝对门限为一个比较值，即邻区的rsrp>服务小区+偏移量，切换与服务小区和邻区的大小无关，只要邻区的rsrp>服务小区+偏移量，就可以切换，说白了就是比大小。
比如设置邻区的rsrp>服务小区+偏移量10db的时候可以切，那么当邻区为-80，服务小区+偏移量为-90的时候可以切，当邻区为-100，服务小区+偏移量为-110的时候也可以切。
A3事件的判决公式触发条件:Mn+Ofn+Ocn-Hys>Ms+Ofs+Ocs+Off。
公式中变量定义如下：Mn是邻区测量结果Ofn是邻区频率的特定频率偏置，由参数QoffsetFreq决定，此参数在测量控制消息的测量对象中下发。
Ocn是邻区的特定小区偏置，由参数CellindividualOffest决定当该值不为零，此参数在测量控制消息中下发。
否则当该值为零时不下发，公式计算时默认取值为零。
eNodeB将根据小区负载情况临时修改邻区与服务小区的CIO，触发基于负载的同频切换。
Ms是服务小区的测量结果Ofs是服务小区的特定频率偏置，由参数QoffsetFreq决定，此参数在测量控制消息的测量对象中下发。
Ocs是服务小区的特定小区偏置，由参数CellSpecificOffest决定，此参数在测量控制消息中下发。
Hys是事件A3迟滞参数，由IntraFrqHoA3Hyst决定，在测量控制消息中下发。
Off是事件A3偏置参数，由参数IntraFrqHoA3Offset决定。
TD-LTE异频切换中A1、A2、A4门限设置Q&A一、何为异频切换不同频段的小区之间切换即为异频切换。
就某地市移动现网来讲，所有D频段宏站和F 频段宏站之间的切换以及所有宏站（D、F频段）和室分（E频段）之间的切换均为异频切换。
二、异频切换和同频切换之间有什么不同当UE对异频频点进行测量时，会极大的占用系统资源，导致PDCCH UL（DL） Grant Count 下降，进而影响上传、下载速率。
所以我们希望UE在进行异频切换前尽可能短的时间才开启对异频的测量，以减小异频测量对系统资源的消耗，提升测试速率。
UE测量异频时UE不测量异频时三、异频切换过程中A1、A2、A4门限TD-LTE异频切换中参数有很多，上表只列出了基于RSRP的A1、A2、A4门限相关参数，基于RSRQ、频率优先级、负载的切换参数和一些幅度迟滞、时间迟滞并未列出。
为了方便描述，在下文中都不考虑上述未列出的参数。
A1门限为停止测量门限，即UE测量到的服务小区RSRP值如果大于该门限，则UE停止异频测量；A2门限为开启测量门限，即UE测量到的服务小区RSRP值如果小于该门限，则UE开启异频测量；A4门限为切换判决门限，即UE测量到的异频邻区RSRP值如果大于该门限，则UE开始向该异频邻区切换。
为方便理解A1、A2门限，请看下图：假设UE占用A小区，且A小区异频A1 RSRP触发门限、异频A2 RSRP触发门限分别设置为-90、-95。
则当UE测量到的A小区RSRP值为红色区域时，UE不进行异频测量；当UE 测量到的A小区RSRP值为绿色区域时，UE进行异频测量；当UE测量到的A小区RSRP值为黄色区域时，UE是否进行异频测量取决于UE之前的状态，即UE的测量状态并不改变。
四、A1、A2、A4门限设置的一些原则A1、A2、A4门限参数设置应遵循以下几个原则：1、应使UE尽量占用RSRP值、SINR值较高的小区，如果遇到RSRP值、SINR值都较高无法满足的情况时，应使UE尽量占用SINR值较高的小区；2、当两个小区SINR值都较高时，应使UE尽量占用D频段小区；3、在不影响切换及时性时，应尽量减小A1、A2门限，以避免因异频测量导致的上下行调度次数降低；PS：因为UE不测量异频时，测试软件的服务小区和邻区列表不显示异频小区的信息，这无形增加了优化的难度，所以在优化过程中，可以先将小区的A1、A2、A4门限都设置为一个较高的值，以方便得到待优化路段所有频段小区的场强分布。
此方法仅限于优化难度很大的路段，不建议大范围推广，并且一定要记得及时恢复原门限设置。
396244 101 18285切换算法：事件(一般同频用A3，异频用A1/A2+A5，异系统用A1/A2+B2)1.Event A1(Serving becomes better than threshold)：表示服务小区信号质量高于一定门限，满足此条件的事件被上报时，eNodeB停止异频/异系统测量；类似于UMTS的2F事件。
2.Event A2(Serving becomes worse than threshold)：表示服务小区信号质量低于一定门限，满足此条件的事件被上报时，eNodeB启动异频/异系统测量；类似于UMTS的2D事件。
3.Event A3(Neighbour becomes offset better than serving)：表示邻区质量高于服务小区质量，满足此条件的事件被上报时，源eNodeB启动切换请求；类似于UMTS的1G/2A事件。
4.Event A4(Neighbour becomes better than threshold)：表示邻区质量高于一定门限量，满足此条件的事件被上报时，源eNodeB启动切换请求；类似于GSM里面的HCS切换。
5.Event A5(Serving becomes worse than threshold1 and neighbour becomes better than threshold2)：表示服务小区质量低于一定门限且邻区质量高于一定门限；类似于UMTS的2B事件。
6.Event B1(Inter RAT neighbour becomes better than threshold)：表示异系统邻区质量高于一定门限，满足此条件事件被上报时，源eNodeB启动异系统切换请求；类似于UMTS的3C事件。
7.Event B2(Serving becomes worse than threshold1 and inter RAT neighbour becomes better than threshold2)：表示服务小区质量低于一定门限并且异系统邻区质量高于一定门限，类似于UMTS的3A 事件。
AttachAttempt 附着尝试UE发送Attach Request消息请求附着到数据业务。
AttachSuc 附着成功UE发送Attach Request消息后，在45秒内发送Attach Complete消息，表示附着数据业务成功。
AttachFail 附着失败UE发送Attach Request消息后，在45秒内未发送Attach Complete消息，表示附着数据业务失败。
DetachAttempt 去附着尝试UE发送Detach Request消息或基站发送Detach Request消息请求去附着到数据业务。
DetachSuc 去附着成功"以下情况表示UE去附着数据业务成功：UE向基站发送Detach Request消息后，在15秒内收到基站发出的Detach Accept消息。
基站向UE发送Detach Request消息后，在15秒内收到UE发出的Detach Accept消息" RRCSetupReq RRC（Radio Resource Control）连接建立请求UE 发送RRC Connection Request消息请求建立RRC连接。
RRCSetupSuc RRC连接建立成功MS发出RRC Connection Request，并且2.5s内UE发出RRC Connection Setup Complete，则触发该事件。
RRCSetupFail RRC连接建立失败MS发出RRC Connection Request，并且 2.5s内UE没有发出RRC Connection Setup Complete，或者收到RRC Connection Reject，则触发该事件。
ERABSetupAttempt ERAB（Evolved Radio Access Bearer）建立尝试如果RRC Connection Reconfiguration消息中包含特定的信元（“drb-ToAddModList”或“drb-ToAddModifyList”），并且不包含信元“mobilityControlInfo”，表示ERAB建立尝试。
ERABSetupSuc ERAB建立成功ERABSetupAttempt事件发生后，UE在1秒内收到RRC Connection Reconfiguration Complete消息，并且消息中的信元“RRC-TransactionIdentifier”值与信元“RRC Connection Reconfiguration”信元值相同，则表示ERAB建立成功。
ERABSetupFail ERAB建立失败"以下情况表示ERAB建立失败：ERABSetupAttempt事件发生后，1秒内UE没有收到RRC Connection Reconfiguration Complete消息。
ERABSetupAttempt事件发生后，UE收到RRCConnectionReestablishmentRequest消息。
" ERABNormalRel ERAB正常释放"以下情况表示ERAB正常释放：UE收到Deactivate Eps Bearer Context Request消息后，收到了RRC Connection Reconfiguration消息，且消息中有信元“drb-ToReleaseList”。
UE收到Deactivate Eps Bearer Context Request消息后，收到了RRC Connection release 消息。
UE收到MME的DETACH REQUEST消息，或者向网络侧主动发出DETACH REQUEST消息后收到RRC release消息。
UE没有收到DEACTIVATE EPS BEARER CONTEXT REQUEST消息和MME的DETACH REQUEST消息，也没有向网络侧主动发出DETACH REQUEST消息，但收到了RRCConnection release消息并且前4s没有APP层速率传输。
"ERABAbnormalRel ERAB异常释放"以下情况表示ERAB异常释放：UE没有收到DEACTIVATE EPS BEARER CONTEXT REQUEST消息和MME的DETACH REQUEST消息，也没有向网络侧主动发出DETACH REQUEST消息，但收到了RRCConnectionReconfiguration 消息，且其中有信元“drb-ToReleaseList”。
UE没有收到DEACTIVATE EPS BEARER CONTEXT REQUEST消息和MME的DETACH REQUEST消息，也没有向网络侧主动发出DETACH REQUEST消息，但收到了RRCConnection release消息并且前4s没有APP层速率传输。
UE收到包含了信元“drb-ToAddModList”的RRC Connection Reconfiguration消息后，收到RRC释放信令之前，UE的“RRCState”值为“Idle”。
在UE没有收到RRC Connection Reconfiguration消息、EACTIVATE EPS BEARER CONTEXT REQUEST、DETACH REQUEST消息、RRC State、RRCConnection release消息时，收到RRC 的业务请求。
在UE没有收到RRC Connection Reconfiguration消息、EACTIVATE EPS BEARER CONTEXT REQUEST、DETACH REQUEST消息、RRC State、RRCConnection release消息时，收到RRCReestablishFail信息，触发本事件。
