湖南移动TD-LTE 切换优化指导手册2015年2月目录1概述错误!未定义书签。
2系统内切换成功率相关KPI指标错误!未定义书签。
切换成功率指标定义............................... 错误!未定义书签。
切换成功率相关统计项............................. 错误!未定义书签。
站内切换统计项............................... 错误!未定义书签。
站间X2切换统计项............................ 错误!未定义书签。
站间S1切换统计项............................ 错误!未定义书签。
切换统计项--邻区级........................... 错误!未定义书签。
切换失败的常见问题........................... 错误!未定义书签。
3切换问题的定位和分析错误!未定义书签。
切换问题的定位................................... 错误!未定义书签。
切换问题的原因分析............................... 错误!未定义书签。
切换问题处理流程图............................... 错误!未定义书签。
切换整体分析................................. 错误!未定义书签。
切换Top小区分析............................. 错误!未定义书签。
小区故障排查................................. 错误!未定义书签。
切换准备失败问题分析......................... 错误!未定义书签。
切换执行失败问题分析......................... 错误!未定义书签。
终端类问题................................... 错误!未定义书签。
1.1TDL->TDS1.1.1 空闲态重选1.1.1.1重选原理【重选原理】终端从LTE重选到TDS邻区时，ENODEB通过系统消息SIB3和SIB6下发后台配置的重选及邻区相关参数，从高优先级小区重选到低优先级小区时，UE需要等待LTE本小区信号低于异系统测量启动门限，才会触发对TDS异系统的测量，当UE测量到异系统的接收信号强度高于某一门限，且本系统的接收信号强度低于某一门限，就触发重选。
上述的配置下：【重选测量的触发】测量到本小区的Qrxlevmeas(RSRP) <= Qrxlevmin+ Pcompensation + SNonIntraSearch 【重选的触发】对于低优先级小区，若没有配置本小区接收质量低门限（ThrshServLowQ）则只需要考虑RSRP情况，首先要满足本小区信号Srxlev低于门限ThreshServing, LowQ。
即测量到本小区的Qrxlevmeas(RSRP) <Qrxlevmin + Pcompensation + ThrshServLow目标小区的RSCP> ThreshXLow + Qrxlevmin + Pcompensation，触发重选。
1.1.1.2参数设置重选相关配置（本参数是基于商用来进行设置）按照上面的参数设置：1）、重选测量启动：当LTE侧：本小区的CRS RSRP < = Qrxlevmin + Pcompensation +SNonIntraSearch= -128 +7*2 +0= -114dbm 就启动异频和异系统的测量；---------这样设置的原则就是尽可能让终端驻留在TDL网络上；2）、重选触发：测量到本小区的Qrxlevmeas(RSRP) <Qrxlevmin + Pcompensation + ThrshServLow< -128dBm +0+4*2=-120dBm时，目标小区的RSCP> ThreshXLow + Qrxlevmin + Pcompensation>10*2+ -116dBm+0dB= - 96dBm时，就可以触发异系统的重选---------这样设置的原则尽可能的驻留在TDL侧，在TDL边缘只要TDS的PCCPCH RSRP大于-96dbm就可以让终端在4G侧重选至3G；保证终端到3G侧不要影响3G侧的指标1.1.1.3执行步骤1.1.1.4执行详细步骤Step1:在ENODEB LMT上执行MML命令ADD UTRANNFREQ，创建UTRAN相邻频点。
LTE网络重选及切换参数详解小区选择小区选择发生在PLMN选择之后，它的目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留。
●读取系统信息（例如，驻留、接入和重选相关信息，位置区域信息等）；●读取寻呼信息；●发起连接建立过程。
一般来说，UE开机后会首先进行PLMN选择，然后进行小区选择/重选、位置登记等。
由于PLMN选择和位置登记主要是NAS的功能，下面将介绍小区选择过程。
▊PLMN IDPublic Land Mobile Network ID，公共陆地移动网络ID, 由政府或它所批准的经营者，为公众提供陆地移动通信业务目的而建立和经营的网络标识。
PLMN = MCC + MNC，例如中国移动的PLMN为46000，中国联通的PLMN为46001。
▊MCCMobile Country Code 移动设备国家代码三个数字，如中国为460。
▊MNC移动设备网络代码（Mobile Network Code，MNC）是与移动设备国家代码（Mobile Country Code，MCC）（也称为“MCC / MNC”）相结合，以用来表示唯一一个的移动设备的网络运营商。
由所在国家分配，通常2~3数字组成。
小区选择类型：不同场景：初始小区选择、存储信息的小区选择。
不同时机：UE开机、从RRC_CONNECTED返回到RRC_IDLE模式、重新进入服务区(1) 初始小区选择这种情况下，UE没有储存任何先验信息可以帮助其辨识具体的TD-LTE系统频率，因此，UE需要根据其自身能力扫描所有的TD-LTE频带，以便找到一个合适的小区进行驻留。
在每一个频率上，UE只需用搜索信道质量最好的小区，一旦一个合适的小区出现，UE会选择它并进行驻留。
空闲状态下的UE需要完成的过程包括公共陆地移动网络（PLMN）选择、小区选择/重选、位置登记等。
一旦完成驻留，UE可以读取系统信息（如驻留、接入和重选相关信息、位置区域信息等），读取寻呼信息，发起连接建立过程。

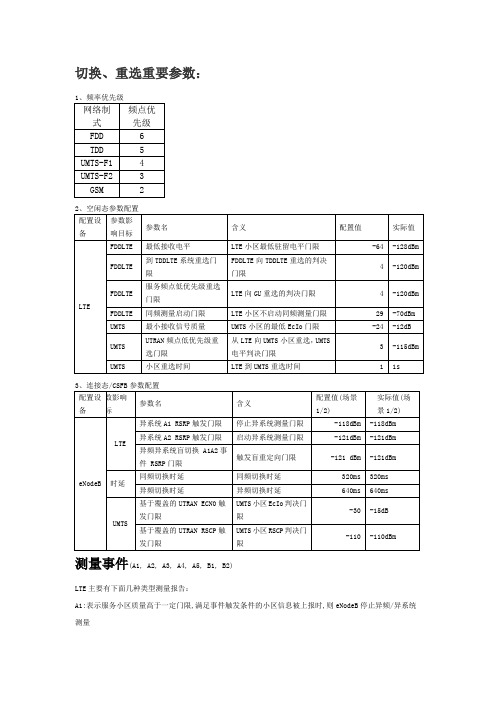

切换、重选重要参数：
测量事件(A1, A2, A3, A4, A5, B1, B2)
LTE主要有下面几种类型测量报告：
A1:表示服务小区质量高于一定门限,满足事件触发条件的小区信息被上报时,则eNodeB停止异频/异系统测量
A2:表示服务小区质量低于一定门限,满足事件触发条件的小区信息被上报时,则eNodeB启动异频/异系统测量
A3:表示同频邻区质量高于服务小区质量,满足事件触发条件的小区信息被上报时,则源eNodeB启动同频切换请求
A4:表示异频邻区质量高于一定门限,满足事件触发条件的小区信息被上报时,则源eNodeB启动异频切换请求
A5：表示服务小区质量低于一定门限并且邻区质量高于一定门限；
B1:表示异系统邻区质量高于一定门限，满足事件触发条件的小区信息被上报时，则源eNodeB启动异系统切换请求
B2:表示服务小区质量低于一定门限并且异系统邻区质量高于一定门限。

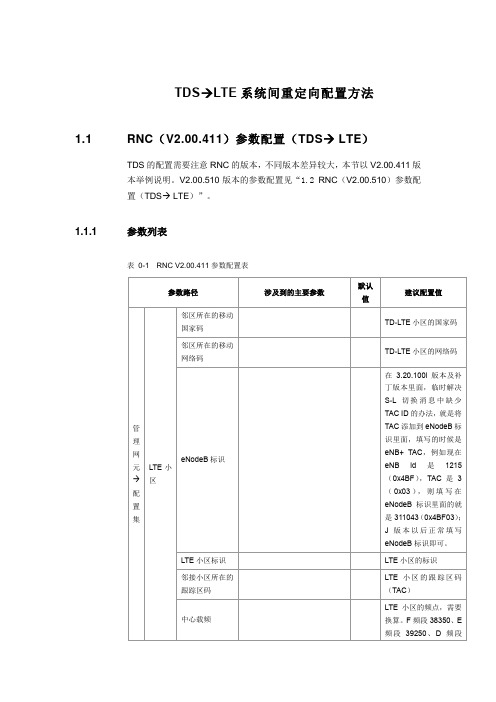

TDS→LTE系统间重定向配置方法1.1 RNC（V2.00.411）参数配置（TDS→ LTE）TDS的配置需要注意RNC的版本，不同版本差异较大，本节以V2.00.411版本举例说明。
V2.00.510版本的参数配置见“1.2RNC（V2.00.510）参数配置（TDS→ LTE）”。
1.1.1 参数列表表0-1 RNC V2.00.411参数配置表1.1.2 参数修改说明1.1.2.1 LTE邻区配置配置路径：管理网元→配置集→LTE小区。
图0-1 邻区配置界面参数说明：●邻区所在的移动国家码：TD-LTE小区的国家码。
●邻区所在的移动网络码：TD-LTE小区的网络码。
●eNodeB标识：在3.20.100i版本及补丁版本里面，临时解决S-L切换消息中缺少TAC ID的办法，就是将TAC添加到eNodeB标识里面，填写的时候是eNB+ TAC，例如现在eNB id是1215（0x4BF），TAC是3（0x03），则填写在eNodeB标识里面的就是311043（0x4BF03）；J版本以后正常填写eNodeB标识即可。
●LTE小区标识：LTE小区的标识。
●邻接小区所在的跟踪区码：LTE小区的跟踪区码（TAC）。
●中心载频：LTE小区的频点（F频段38350、E频段39250、D频段37900）●小区系统频域带宽：LTE小区的带宽，一般为20M。
●物理层小区标识号：LTE小区的物理小区ID，即PCI。
●eNodeB映射RNC ID——填写TDS RNC ID。
●映射位置区码\映射路由区码——填写TDS的位置区\路由区码。
1.1.2.2 LTE邻接关系配置配置路径：管理网元→配置集→LTE邻接关系。
图0-2 LTE邻接关系配置参数说明：●邻区的顺序号：同一个小区标识符对应的邻区的顺序号不能重复，且现TDS最多只能配置16条TDL邻区。
●重选参数索引：重选配置索引，索引值对应的配置见“1.1.2.1LTE邻区配置”。
中国移动（TDSCDMA->TDLTE重选）互操作指导书一、基本概念空闲态的重选包括UE从LTE到TD-SCDMA的重选和UE从TD-SCDMA到LTE的重选。
重选过程由UE发起，与网络侧无关。
LTE 到TD-SCDMA 的重选UE 移动出LTE 和TD-SCDMA 的重叠覆盖区域进入单TD-SCDMA 的覆盖区域后，执行小区重选，发起路由区更新过程，驻留到TD-SCDMA 小区。
TD-SCDMA 到LTE 的重选UE 移动到LTE 和TD-SCDMA 的重叠覆盖区域后，LTE 具有高优先级，执行小区重选，发起TAU（跟踪区更新）过程，驻留到LTE 小区。
版本要求：NODEB需要7.0或7.0以上版本RNC上License对TDS→TDL支持情况：以下步骤是配置TDS→TDL重选互操作的主要流程，参考如下：步骤1在RNC LMT 上执行MML 命令LST TCELLSIBSWITCH，查询小区“系统消息开关”是否打开下发“SIB19”系统消息块的开关。
步骤2 在RNC LMT 上执行MML 命令LST TCELLSELRESEL，查询是否已配置本小区的优先级及重选相关参数。
查询“是否配置本小区优先级信息”状态是否为“TRUE”，是否已配置“本小区优先级”、“启动低优先级邻区重选测量接收电平相对门限”、“重选到低优先级邻区的电平门限”。
步骤3 在RNC LMT 上执行MML 命令LST TLTECELL，查询是否已配置LTE 小区的基本信息。
步骤4 在RNC LMT 上执行MML 命令LST TLTENCELL，配置TD 小区与LTE 邻区的关系。
步骤5 在RNC LMT 上执行MML 命令LST TCELLNLTECELLSELRESEL，配置LTE 邻区选择重选信息。
步骤6外场进行测试。
步骤8 在RNC LMT 上观察Uu接口跟踪窗口消息，观察SIB19 消息内容中携带的各信元值是否和后台配置一致。
TD-GSM 2/3G互操作（重选、切换）参数设置TD-SCDMA技术在2/3G互操作项目中，主要的无线参数如下：1. 系统间3A2. 与2G3. 各参数的参数值设置原则、推荐值、以及设置为推荐值的原因。
切换参数设置原则：当服务小区服务质量低于一定门限，相邻GSM/GPRS小区的服务质量高于一定门限，即公式1和公式2同时满足，并持续一段时间。
其中Q TD-SCDMA是终端PCCPCH RSCP测量结果，M otherRAT是终端GSM RSSI测量结果，CIO otherRAT是相邻2G 小区的偏移量。
公式1：Q TD-SCDMA =<T TD-SCDMA－H3a /2公式2：M otherRAT + CIO otherRAT >=T otherRAT+ H3a /2如果假设GSM覆盖比TD好得多，在小区边缘GSM覆盖电平RSSI平均为-85dBm，而TD PCCPCH RSCP为-95dBm？如果切换策略是当TD小于-95dBm同时GSM大于-85dBM将UE切换到GSM因此：A公式1结果：Q TD-SCDMA =<T TD-SCDMA－H3a /2 = -92-3 = -95dBm公式2结果：M otherRAT + CIO otherRAT >=T otherRAT+ H3a /2 = -88+3 =-85dBm （设CIO otherRAT=0）重选参数设置原则：当小区满足0 < Srxlev=< SsearchRAT，终端才进行系统间小区测量；如果终端触发了GSM邻小区测量后，满足Rn>Rs，且保持时间为设定的迟滞时间。
其中P_MAX是终端最大射频功率，Qrxlevmeas 是实际测量的P-CCPCH RSCP值。
Srxlev= Qrxlevmeas- Qrxlevmin - max(Maximum allowed UL TX power – P_MAX,0) Rs＝Qmeas,s+QhystsRn ＝Qmeas,n-Qoffsets,n还是基于以上的假设，在TD 小于-95dBm而GSM大于-85dBm时小区重选到GSM，推这样Rs = -95+4 = -91dBmRn = -85-0 = -85dBm以上仅为无线参数设置参考建议值，实际取值需要根据现场实际环境设置。
LTE切换和重选参数中文详解LTE（Long Term Evolution）是第4代移动通信技术，提供高速、高质量的无线数据传输。
而LTE切换和重选是指在移动设备使用LTE网络时，将其切换到其他网络或选择其他网络的过程。
以下是对LTE切换和重选参数的详细解释。
1.对于LTE切换参数，主要包括：a. RSRP（Reference Signal Received Power，参考信号接收功率）：用来衡量设备接收到的LTE基站参考信号的强度。
RSRP值越高，信号质量越好。
b. RSRQ（Reference Signal Received Quality，参考信号接收质量）：用来衡量设备接收到的LTE基站参考信号的质量。
RSRQ值越高，信号质量越好。
c. SINR（Signal-to-Interference plus Noise Ratio，信号与干扰加噪声比）：用来衡量设备接收到的信号与干扰加噪声之间的比值。
SINR值越高，信号质量越好。
d. Hysteresis（滞后）：指在设备触发切换时，需要达到一定的质量差异才能进行切换。
滞后值越大，切换的灵敏度越低。
e. Threshold（阈值）：用来确定设备何时需要切换到其他网络。
当信号质量低于或高于一些特定的阈值时，切换将被触发。
阈值的选取将根据网络要求和用户需求进行选择。
2.对于LTE重选参数，主要包括：a. S-INTRAsearch（Intra-frequency Cell Reselection S parameter，小区内频点重选参数）：用来控制设备在当前连接的LTE频点上进行重选的敏感度。
值越小，重选的敏感度越高。
b. S-CNONINTRAnom（Non-intra-frequency Cell Reselection S parameter，非小区内频点重选参数）：用来控制设备在其他LTE频点上进行重选的敏感度。
值越小，重选的敏感度越高。
