地图缩编

ArcGIS的缩编工具简介作者:不详发表时间: 2013-1-7 16:52:50地图缩编工作概述地图缩编是目前得到不同比例尺的地图所广泛采用的方法. 纯手工的地图缩编方式速度慢、精度差，而全自动地图缩编仍是困扰地图学界的一个难题，并且缺乏统一的相应缩编规范。

当前很多制图软件、GIS 软件都包含了一些可以用于地图综合缩编工作的功能模块，但还缺乏完善的解决策略。

针对当前情况,比较可行的方案是：借助ArcGIS软件，采用人机协同的工作形式，将地图综合过程分解，合理地进行人机分工，交互式地完成地图缩编工作。

如何利用ArcGIS辅助进行地图缩编工作接下来以土地利用图为例，其主要内容是各类用地的分布，都以面状要素的形式存在于图上。

在做土地利用图缩编的时候，主要工作就是把小面积地类图斑合并到相邻的大面积地类图斑中，而如何对原有地图内容进行选取、简化、概括和关系协调，将土地利用的规律性和典型特征，清晰准确地表示出来是完成土地利用现状图编制的关键。

1．通过参考相关数据标准, 制定出缩编规则（面积规则，宽度规则，长度规则，重要性规则，合并规则等），如图1：图1 图斑合并规则2.利用ArcGIS中的Eliminate ( 融合)工具（图2）把不需要显示的土斑和周围图斑融合，融合过程中需保证相合并的图斑权属相同，即在同一行政区(图3) :图2 融合工具图3 图斑合并对于Rule 为2 的图斑，需要人工主观辨别, 和周围地类相似的图斑进行合并。

因此，利用ArcGIS的Merge (合并) 工具(图4)采用人机交互的方式进行合并。

在实际缩编工作中，可以把不需要合并的图斑用浅色表达，需要合并的图斑用醒目的颜色表达，并且采用Label (标注) 功能把Rule 字段值标出，以便于制图人员快速找到目标，提高缩编工作的效率。

对于河流道路等狭长图斑的线化处理，将不满足最小上图条件的河流、道路处理成线状要素提取到一线图层,并赋予相应的属性保存起来.具体操作是把这些河流、道路图斑利用ArcGIS的Feature to Line工具转化成线,然后利用Collapse Dual Lines To Centerline （图4）提取出中心线。

3 主要技术要求3.1 坐标系和高程系保持1980西安坐标系，1985国家高程基准。

3.2 分幅原则1：2000数字地形图按1000m×1000m的实地范围分幅，取整公里坐标线为分幅线。

3.3 图名的命名原则采用图幅内一个具有区域代表意义的地理名称命名图幅，并编制图幅结合表作为图幅命名依据。

3.4 图幅编号取1：2000地形图图幅的西南角坐标元素，以纵横坐标的十位和个位公里数的组合进行命名。

例：地形图的西南角坐标的x：2530000.000，y：528000.000，则图幅编号为：30-283.5 图层的命名原则按地形图要素属性定义有地貌土质、管线、建筑、交通、控制点、水系、植被等7个图层名。

3.6 线型、符号库1：2000数字地形图图式统一使用NNDWGIS.SHX及NNDWGIS.LIN文件中定义的点线符号。

3.7 数据文件命名原则为了便于数据管理，采用统一的图号命名原则命名图形数据文件。

例：地形图西南角的坐标为x = 2530000.000，y =528000.000，则图文件名为：528000-2530000-1000-1000.dwg4 缩编方法及作业过程4.1 数据修正由于前面提到作业区内有一部份数字地形图由薄膜图扫描数字化而成，这部分地形图的成图技术标准与缩编图所要求的不一致。

因此，缩编前应对其数据进行修正，重新定义其图层、线型符号、形符号及文字注记等，这样不仅统一了数字地形图的技术标准，为缩编带来方便，另外也生成了一个新版本的1：1000地形图资料。

4.1.1 线型符号的处理由于原地形图的线型符号非常破碎，找不到相同的特征进行批处理，因此这一环节基本是依赖手工完成。

比如坎齿线和坎脊线分离，建筑线不闭合等情况，编辑的方法是按规定线型重新连线生成，没有自动转换程序。

4.1.2 形符号的转换原地形图上的独立物符号和高程注记都由图块构成，要转换成缩编图所要求的形符号，依赖手工完成工作量太大，为了减轻操作负担，由开发人员编写小程序，实现块转形的自动转换。

科技视界Science&Technology VisionScience&Technology Vision科技视界0引言地图缩编是获得不同比例尺地图的有效途径。

在目前的技术条件下,全自动地图缩编仍是地图学界一个难题,并且缺乏统一的缩编规范,无法实现,而纯手工的地图缩编方式速度慢、精度差,需要投入大量的人力物力,如何又快又好的完成地图缩编工作,值得思考与总结[1]。

当前很多制图软件、GIS软件都包含了一些可以用于地图综合缩编工作的功能模块,但这些功能模块都是零散的,缺乏完善的解决策略。

而借助ArcGIS软件的缩编工具,采用人机协同的工作形式,将地图缩编过程进行分解提炼,合理的安排人机分工,交互式的完成地图缩编工作,能大大提高工作效率,节省人力物力,是当前比较实用、可行的技术方案。

本文将以1:50000地图缩编为例介绍ArcGIS中的地图缩编。

1数据预处理将收集到的数据转换成统一的ArcGIS格式,基于统一的坐标系统和比例尺,将各行政区数据或分幅数据利用ArcToolbox下的Append工具拼接为一套数据。

然后,将接边处土地座落和权属相同的地类图斑和线状地物利用Merge命令合并。

合并后,对其进行拓扑检查。

2数据缩编地图缩编的对象主要是行政区,地类图斑,线状地物及其注记等要素。

缩编思路如下:(1)将地类图斑转线,并与线状地物合并,简化线,平滑线,分离线状地物和地类图斑边界线。

将地类图斑边界转为面并赋予属性。

(2)处理地类图斑中狭长图斑以及道路,沟渠和河流的小图斑,使之变为线状地物。

并用提取的线状地物切割狭长图斑和道路河流沟渠小图斑。

(3)处理地类图斑中不够上图的小图斑和被切割的狭长图斑。

(4)将2中提取的线状地物拷贝到1中分离后的线状地物中。

(5)按照权属融合地类图斑生成行政区和行政界线。

2.1狭长图斑的缩编此处的狭长图斑是指地类为道路,河流和沟渠的狭长图斑。

(也包括道路河流和沟渠的小图斑)。

1万地图缩编成5万地图的方法一：面文件由MapGIS格式转换为shp格式1：注意：mapgis的区文件转换直接转换为.shp文件格式时，会有属性的丢失，为了防止此种情况，一般是先将mapgis格式文件转换为.eoo格式化，再将eoo格式的文件转换为shp 文件，这样属性就不会丢失了2：操作步骤：在mapgis主菜单下打开“文件转换”---→装入所需的区文件--→输入eoo文件-→输入eoo文件-→输入shape文件3：在arcmap中打开属性表并检查多边形几何形状和属性是否正确；二：（这些操作都是在arcgis里完成）1；区域的概括（1万的图转换成5万的图的核心就在于地类图斑在融合）1：修复几何形状：使用ArcToolbox/Repair Geometry工具修复：目的在于修复破碎图斑转出的数据可能存在1-3个多边形无属性，可以在属性表中检查；2、融合使用ArcToolbox/dissolve融合二级分类，生成新的Shape文件（二级地类），选择所需要在字段；（别钩create multipart features,否则会连成一片）Dissolve的操作方法同repair,在生成新的SHP文件时，注意所需要的字段3、使用ArcTollbox/Eliminate去除小于1000平方米的图斑，并编辑（制图综合）小图斑（居民点水域5000-1万平方米，耕地园地1万－1.5万平方米，其它2.5万平方米），生成符合1：5万图斑大小要求的综合图。

（Eliminate需要先选择小图斑，然后在综合）。

⏹同2输入eliminate⏹进入属性表后，在option下，选择select by attributes⏹双击面积字段并输入<1000⏹ArcTollbox/search 中删除面积小于10000平方米的图斑，同时自动生成新的shp文件⏹删除耕地面积15000，前面步骤同前4步，只是表达式为"地类编码" = '011' AND "面积"<15000注：若生成的新数据中存在碎多边形，可以用ArcToolbox/Integrate消除。

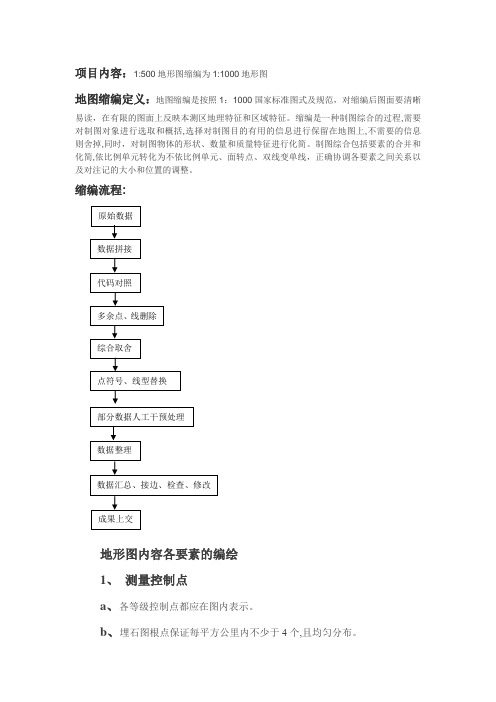

项目内容：1:500地形图缩编为1:1000地形图地图缩编定义：地图缩编是按照1：1000国家标准图式及规范，对缩编后图面要清晰易读，在有限的图面上反映本测区地理特征和区域特征。

缩编是一种制图综合的过程,需要对制图对象进行选取和概括,选择对制图目的有用的信息进行保留在地图上,不需要的信息则舍掉,同时，对制图物体的形状、数量和质量特征进行化简。

制图综合包括要素的合并和化简,依比例单元转化为不依比例单元、面转点、双线变单线，正确协调各要素之间关系以及对注记的大小和位置的调整。

缩编流程:地形图内容各要素的编绘1、测量控制点a、各等级控制点都应在图内表示。

b、埋石图根点保证每平方公里内不少于4个,且均匀分布。

c、埋石图根点和不埋石图根点应改为一般高程点表示。

2、水系a、河流、湖泊、水库的水涯线与陡坎线在图上投影距离小于1。

0mm时以陡坎符号表示.b、时令河宽度在图上小于0.5mm的用线粗为0。

1mm-0.5mm的单虚线渐变表示。

其符号实部长度可根据河流的长度渐变为0。

5mm—3.0mm，空白部分渐变为0。

3mm-1。

0mm。

c、干河床宽度在图上大于3mm 的河床内应表示相应的土质符号，大于5mm时应表示等高线。

d、运河、沟渠在图上宽度大于0.5mm用双线表示，小于0.5mm用单线表示。

e、干沟在图上宽度小于1mm的用单线表示，大于1mm的用双线表示。

f、水井（大口井)井口直径图上大于3。

2mm的用符号4。

2.29a按实际形状依比例尺表示，在其中配置不依比例尺符号,其余用不依比例尺符号表示。

g、涵洞在图上宽度小于1mm时用半依比例尺符号表示，其余用依比例尺符号表示。

h、堤顶宽度在图上大于1mm的依比例尺表示，0。

5mm-1mm的用符号4。

2.37b1 表示，小于0.5mm的用符号4。

2。

37b2表示.堤坡的投影宽度在图上大于1mm的用依比例尺长短线表示，小于1mm的均用0。

5mm的短线表示。

i、水闸的闸体长度在图上大于3.5mm时,用双线(闸体宽度大于0.5mm的)和单线（闸体宽度小于0。

地图制图软件开发中的地图缩放和平移功能在地图制图软件的开发过程中，地图缩放和平移功能是非常重要的组成部分。

这些功能使用户能够在地图上自由浏览，并调整地图的大小和位置。

在本文中，我将详细介绍地图缩放和平移功能的实现原理和相关技术，以及一些可供开发人员参考的最佳实践。

一、地图缩放功能的实现地图缩放功能允许用户调整地图的大小，以便更好地显示感兴趣的区域。

实现地图缩放功能需要考虑以下几个方面：1.1 数据加载在地图缩放过程中，需要加载不同层次的地图数据。

为了实现流畅的用户体验，可以在缩放开始时预加载下一层级的数据，以减少加载延迟。

1.2 图片处理缩放功能需要进行图像的放大或缩小操作。

这可以通过改变图像的大小或缩放系数来实现。

在现代图形处理中，常用的算法包括双线性插值和双三次插值等，它们能够提供优质的图像渲染效果。

1.3 缓存机制为了提高地图的展示速度，可以使用缓存机制来存储已经加载的地图数据。

当用户进行缩放操作时，可以首先检查缓存中是否存在所需的地图数据，避免重复加载和渲染。

1.4 用户交互在实现地图缩放功能中，用户交互是非常重要的。

通常情况下，我们可以通过鼠标滚轮、手势缩放或使用控制面板上的按钮来实现地图的放大和缩小。

此外，还可以考虑添加快捷键等其他方式来满足不同用户的需求。

二、地图平移功能的实现地图平移功能允许用户在地图上自由移动，并查看不同位置的详细信息。

实现地图平移功能需要考虑以下几个方面：2.1 拖动操作通过拖拽地图来实现平移功能是常见的做法。

当用户按住鼠标左键并移动鼠标时，地图会跟随鼠标的移动而移动。

为了提高用户体验，可以添加动画效果来平滑地展示地图的平移过程。

2.2 坐标转换在平移功能中，需要进行坐标转换以便正确地显示地图。

当用户平移地图时，需要将屏幕坐标转换为地理坐标，然后加载相应的地图数据进行展示。

这通常涉及到地理坐标系和屏幕坐标系之间的转换操作。

2.3 边界限制在平移功能中，需要考虑地图的边界限制，以防止用户无限制地拖拽地图。

地图缩编工作概述地图缩编是目前得到不同比例尺的地图所广泛采用的方法. 纯手工的地图缩编方式速度慢、精度差，而全自动地图缩编仍是困扰地图学界的一个难题，并且缺乏统一的相应缩编规范。

当前很多制图软件、GIS 软件都包含了一些可以用于地图综合缩编工作的功能模块，但还缺乏完善的解决策略。

针对当前情况,比较可行的方案是：借助ArcGIS软件，采用人机协同的工作形式，将地图综合过程分解，合理地进行人机分工，交互式地完成地图缩编工作。

如何利用ArcGIS辅助进行地图缩编工作接下来以土地利用图为例，其主要内容是各类用地的分布，都以面状要素的形式存在于图上。

在做土地利用图缩编的时候，主要工作就是把小面积地类图斑合并到相邻的大面积地类图斑中，而如何对原有地图内容进行选取、简化、概括和关系协调，将土地利用的规律性和典型特征，清晰准确地表示出来是完成土地利用现状图编制的关键。

1．通过参考相关数据标准, 制定出缩编规则（面积规则，宽度规则，长度规则，重要性规则，合并规则等2.利用ArcGIS中的Eliminate 把不需要显示的土斑和周围图斑融合，融合过程中需保证相合并的图斑权属相同，即在同一行政区对于Rule 为2 的图斑，需要人工主观辨别, 和周围地类相似的图斑进行合并。

因此，利用ArcGIS的Merge (合并) 工具采用人机交互的方式进行合并。

在实际缩编工作中，可以把不需要合并的图斑用浅色表达，需要合并的图斑用醒目的颜色表达，并且采用Label (标注) 功能把Rule 字段值标出，以便于制图人员快速找到目标，提高缩编工作的效率。

对于河流道路等狭长图斑的线化处理，将不满足最小上图条件的河流、道路处理成线状要素提取到一线图层,并赋予相应的属性保存起来.具体操作是把这些河流、道路图斑利用ArcGIS的Feature to Line工具转化成线,然后利用Collapse Dual Lines To Centerline 提取出中心线。

1 数据缩编项目质量保障措施建立严格的检查和验收制度，做好层层把关，是确保成果质量的关键，根据第二次全国土地调查核查成果数据缩编项目要求，制定了“三级检查二级验收”的质量控制体系(见图)，严格监控每一个生产环节。

一方面，在作业过程中，对各个生产环节的成果进行自查、专查、抽查三级检查，另一方面，在项目基本结束提交验收前，进行内部验收、委托方验收二级验收。

1.1 质量控制目标三级检查成果质量目标如下：1、自查为作业人员自我检查，自查率为100％，合格后进入专查阶段，否则退回修改；2、专查由作业组专职质检人员检查，检查率为100％，合格后提交总工办抽查，否则退回修改；3、抽查由总工办承担，其中内业预处理、内业后处理及数据建库等检查率为100％；外业调查抽检率为15％－30％，合格后组织内部验收，否则退回修改。

二级验收方法如下：1、作业单位组织技术人员按检查要求对检查内容集中进行一次验收，否则退回修改；2、作业单位检查合格后，由监理单位组织相关技术专家进行二次验收，合格予以通过，否则退回修改。

1.2 质量控制总体要求（1）质量控制以工作区为单元实行“三级检查二级验收”制度，包括自检、预检和验收。

自检由作业单位质量检查机构实施，预检由项目组委托的监理机构实施，项目组实施项目的验收。

（2）自检依据作业单位的质量管理制度，对各工序实行两级检查制度，对过程成果和最终成果进行100%检查，并按照附录F3填写质量检查记录表。

（3）项目生产实行全过程的质量控制，加强生产过程中各工序的质量控制，上工序成果经检查无误后才能进行下工序作业。

（4）质检工作有计划有组织地开展工作，各级检查不得省略或代替。

1.3 质量控制措施为达到质量目标，采取如下质量控制措施。

（1）为加强项目质量管理，确保成果质量达到设计要求，设立项目质量管理机构和项目质量负责人。

（2）选拔有工作经验、具备相应技术能力的作业人员、质量检查人员，经考核胜任各级工作的方可上岗。

ArcGIS-地图缩编（2）
赶紧再打个补丁，以我的脑退化程度，过几天就又不记得了
我们进行了必须在内部的拓扑检查，如果有的面漏画了怎么办呢，没有道路中心线怎么办呢，可以再进行空间连接，目标图层选择道路面，连接图层选择道路中心线，匹配关系选择contains，如果结果中的连接个数join_count=0，表示该道路面内没有道路中心线，补划即可
还有个就是如果不同的人画的道路中心线，需要将所有的道路合并后再进行悬挂点拓扑检查，以免不同人画的道路相交时，都被处理为道路的尾点
5）对不满足上图条件的地物进行舍去或与邻近的图斑合并
按照面积排序，把面积不足的删除即可
6）利用ArcGIS的地图综合工具进行化简线和化简面
①ArcToolBox-制图工具-化简面（化简线）
②效果
注意如果数据量过大需要首先创建制图分区，然后应用于化简面和化简线工具的环境设置
化简面
7）利用三调符号库对处理过的数据进行符号化打开配置好的mxd文档指定数据源路径即可8）对数据进行注记
地类注记只需要分色，无需注记
道路和河流可以沿线注记并设色即可
①选属性
②设置注记
③打开注记工具条
④设置注记位置
注意下面这步比较关键
加载带道路名称的道路，如上述方法设置该道路的注记，然后将该道路设置成透明色，ok，效果可以的
9）按照地图整饰的要求进行地图整饰打印出图
简单应用mxd中设置即可。

大比例尺数字化地形图缩编的方法摘要:城镇测绘了1:500比例尺的地形图后,为了适应宏观管理和规划管理的需要,需要对所测区域地形图进行缩编。

因此,结合生产实际详细叙述了大比例尺数学化地形图缩编的流程及方法,并对缩编过程中一些关键地理要素的缩编进行了说明.关键词：数字化；大比例尺地形图；缩编0 引言近年来随着国民经济持续、快速、健康的发展，城市化水平得到不断的提高，城市的规模也变得越来越大。

为了便于规划和管理城区及其即将发展为城区的区域，需要测绘大比例尺地形图，一般测绘的比例尺为1：500或1：1000。

通常情况下，一个地区测绘了1：500或1：1000比例的数字化地形图后，为了宏观管理和规划管理需要，往往还需要更小比例尺的地形图，由于缩编直接采用原1：500数字化地形图，控制点和极大部分地物均能保持原有精度，只要加强作业过程的检查和指导，缩编后的地形图完全能满足测量精度的要求。

下面笔者就以南方CASS7.0软件为平台进行由1：500比例尺的地形图缩小至1：2000比例尺地形图的方法进行详细的说明。

1 缩编的流程人们往往认为缩编是一项很简单的事，其实这是认识上的一个误区。

缩编是一项系统和规范性很强的工作，需要精心制定一个详细、周密的计划。

笔者通过对几个较大测区进行缩编所得的经验，得出缩编可采用如图1所示的流程来实现。

1.1 制定技术标准首先制作一个作业指导书，让作业员了解整个缩编的过程，对缩编过程中某些带有共性的内容需要进行明确的规定，如各种字体及其大小，图外整饰的要求等。

1.2 作业前培训结合软件及其数据讲解各种要素缩编的方法及基础代谢尖注意的事项，让作业人员清楚缩编的流程和方法。

1.3 收集资料收集需要缩编区域所包含的所有1：500比例尺的数字化地形图、地形总图、地形图接合图表、技术总结等相关资料。

`图1大比例尺地形图缩编流程框图1.4 以作业员为单位划分各自的缩编范围一般按照标准1：2000比例尺的地理坐标范围划分各个作业员的缩编范围，以利后期进行接边。
