拉线组装操作法
拉线用来平衡力，电杆受力要分析。
平衡张力设拉线，楔形UT拉线棍。
无拉电杆在直线，凡有转角设拉线。
转角终端耐张杆，拉线种类不一般。
拉线制作钢绞线，也可镀锌铁丝线。
拉线长度计算好，上把下把做缠绕。
拉线主要由钢绞线、拉线抱箍、上把、楔形线夹、下把、UT线夹及拉盘组成。
拉线安装步骤主要包括挖坑、下拉线盘、预制拉线、安装拉线抱箍、安装UT型线夹等。
ϕ拉线常用钢绞线（GJ25～GJ75）制作，有时也用3.2～4mm多股（3、5、7、9、11、13股）镀锌铁线制作。
拉线的底把宜采用直径不小于16mm的圆钢制成的拉线棒，底把露出地面0.5m，入土部分应进行防腐处理。
地下固定在混凝土拉线底盘上，埋深一般不小于1.5m。
1一拉线上把，2一紧线器，3一紧线器柄，4一紧线器尾绳，5一拉线尾端，6一拉线底把，7一上部绑扎，8一花绑，
9一下部绑扎，10一地把。
1）拉线位于交通要道或人员易触及的地方，必须套上涂有红、白漆标志的竹管保护。
2）当一根电杆上安装有多条拉线时，拉线不应有过松、过紧、受力不均匀等现象。
3）在农村触电事故中，很大一部分的事故就是由于拉线的设置不合理或不符合规范要求进行施工引起的。
因此在日常的线路设计和施工中一定要正确把握拉线的设置，切莫因“小”而失“大”。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==拉线制作作业指导书篇一：拉线制作安装标准化作业指导书编号： XXX导线连接作业指导书作业日期编写：年月日审核：年月日批准：年月日工作负责人：年 04月 04日08 时至 201X年 05月16 日 16时国网技术学院201X1、范围本指导书针对国网技术学院实训场地进行低压电缆头制作工作编制，仅适用该项目工作。
2、引用文件东电颁发的《配电生产技术管理制度》国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）东电颁发的《架空配电线路及设备运行规程》东电颁发的《架空配电线路安装检修规程》上级部局下发的有关文件、指令、通知。
3、作业停电时间4、工前准备4．1 准备工作安排4．2 人员要求4．3 备品备件4．4工器具4．5 材料4．6危险点分析4．7 安全措施篇二：拉线制作安装作业指导书华能彰武风光互补（章古台）光伏发电项目工程拉线制作安装作业指导书中国能源建设集团江苏省电力建设第三工程有限公司年月日批准：审核：编写：____________ ____________ ____________________年____月____日 ________年____月____日 ________年____月____日目次1、适用范围........................................................................................................3 2、编写依据........................................................................................................3 3、作业流程图.. (3)4、安全风险辨析与预...........................................................................................3 5、作业内容.. (4)1、适用范围1.1 电压等级35kV及以下配网工程。
GJ-35型拉线制作与安装（一）、拉线的概况一、拉线是输配电架空线路重要组成部分，在线路中起着平衡杆塔的不平衡张力；稳定杆塔的作用二、拉线的主要种类1、普通拉线应用在终端杆、角度杆、分支杆及耐张杆等处，主要作用是用来平衡固定性不平衡荷载。
；2、防风拉线由两根普通拉线组成，装在线路垂直方向电杆两侧，多用于中间直线杆，用来加强电杆防风抗倾倒能力。
3、十字拉线一般在耐张杆处装设，为加强耐张杆的稳定性，安装顺线路和横线路的人字拉线，总称十字拉线4、水平拉线在不能直接做普通拉线的地方，如跨越交通要道，则可用水平拉线。
5、共同拉线应用在直线线路上，如同一电杆的一侧导线粗，另一侧导线细，则两侧荷载不同产生的不平衡张力，但又无地方装设拉线，只能把拉线装设在第二根电杆上。
地址；6、Y型拉线主要应用在电杆较高、横担层数较多、架设多条导线之处，可在张力合成点上两面处装设Y型拉线。
门型杆在张力合成点处装设Y 型拉线，如跨越铁路、公路河道等两侧档距较大的门型杆须安Y型拉线。
V型拉线是Y型拉线的特殊形式。
（照片、图片）地址；待定7、弓型拉线，在因受地形或周围环境限制的地方装设。
三、普通拉线的基本结构拉线由拉线抱箍、延长环、楔型线夹、钢绞线、UT型线夹、拉线棒和拉线盘等组成。
（每件材料照片说明）（二）、GJ-35普通拉线的制作与安装本课重点主要讲解GJ-35普通拉线的制作与安装作业流程一、危险点分析及控制措施1、危险点防止高处落坠，防止高处落物伤人，防止钢绞线反弹伤人2、控制措施：正确使用安全带；高处作业不要失去安全保护装设安全围网，地面配合人员应站在物体坠落半径以外，防止高处落物伤害；:在拉线制作过程中，控制钢绞线点距端头不应过远；二、拉线制作与安装的有技术和工艺要要求1、拉线棒外露地面部分的长度应为500～700mm。
2、安装前丝扣上应涂润滑剂；3、线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股；4、拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300～500mm，尾线回头后与本线应扎牢；5.）UT型线夹螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT型线夹的双螺母应并紧。

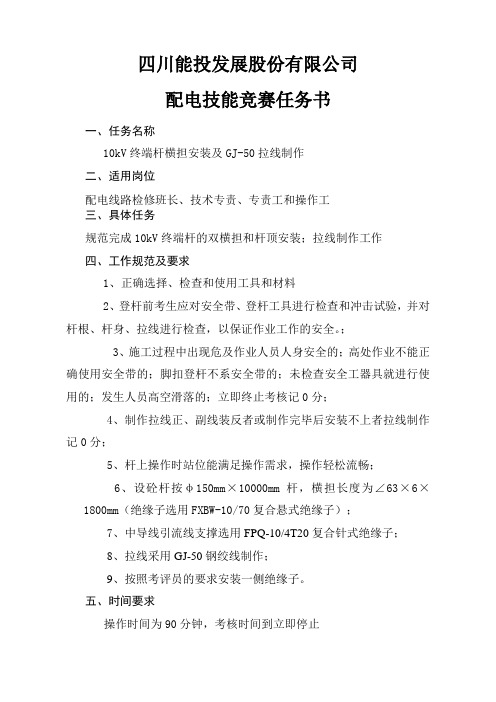

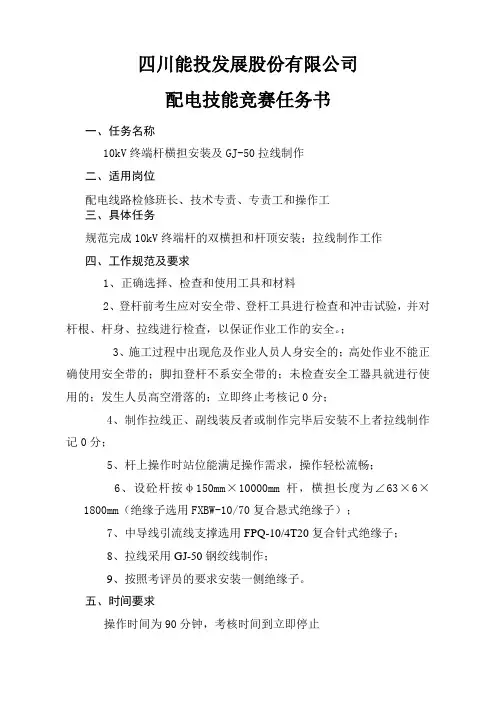

四川能投发展股份有限公司
配电技能竞赛任务书
一、任务名称
10kV终端杆横担安装及GJ-50拉线制作
二、适用岗位
配电线路检修班长、技术专责、专责工和操作工
三、具体任务
规范完成10kV终端杆的双横担和杆顶安装；拉线制作工作
四、工作规范及要求
1、正确选择、检查和使用工具和材料
2、登杆前考生应对安全带、登杆工具进行检查和冲击试验，并对杆根、杆身、拉线进行检查，以保证作业工作的安全。
；
3、施工过程中出现危及作业人员人身安全的；高处作业不能正确使用安全带的；脚扣登杆不系安全带的；未检查安全工器具就进行使用的；发生人员高空滑落的；立即终止考核记0分；
4、制作拉线正、副线装反者或制作完毕后安装不上者拉线制作记0分；
5、杆上操作时站位能满足操作需求，操作轻松流畅；
6、设砼杆按φ150mm×10000mm杆，横担长度为∠63×6×
1800mm（绝缘子选用FXBW-10/70复合悬式绝缘子）；
7、中导线引流线支撑选用FPQ-10/4T20复合针式绝缘子；
8、拉线采用GJ-50钢绞线制作；
9、按照考评员的要求安装一侧绝缘子。
五、时间要求
操作时间为90分钟，考核时间到立即停止
四川能投发展股份有限公司农网（配电）技能竞赛考核评分细则
- 2 -
- 3 -
- 4 -
- 5 -
- 6 -。
拉线制作与安装施工工艺技术标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言拉线在建筑工程中扮演着重要的角色，它们用于支撑结构、传递力量和保证建筑物的稳定性。
电力拉线制作及安装方法图解1. 拉线一般采用多股镀锌钢绞线，其规格为GJ-35 ～100 。
2．拉线连接金具一般采用楔形线夹和UT 型线夹。
拉线制作时，钢绞线按需用长度计算确定后分别截取上把和下把，并用楔形线夹对上把两端及下把与悬式绝缘子连接端进行固定绑扎。
楔形线夹舌板与拉线接触应吻合紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股，拉线弯曲部分不应有明显松股。
楔形线夹露出的尾线长度为30-50cm，并用镀锌铁线（钢线卡子）与主拉线绑扎固定。
拉线回尾绑扎长度为8-10cm，端部留头3-5cm。
绑扎时切勿破坏镀锌铁线的镀锌层。
3．腐蚀地区拉线棒直径应适当加大2mm～4mm或采取其它有效的防腐措施。
楔形线夹露出的尾线长度为30-50cm拉线回尾绑扎长度为8-10cm端部留头3-5cm普通拉线安装1. 拉线底把应采用热镀锌拉线棒，安全系数不小于3，最小直径不应小于16mm，拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度应为500～700mm，需做防腐处理时，防护部位为自地下500mm 至地上200mm处涂沥青，缠麻袋片两层，再刷防腐油。
2. 拉线应采用专用的拉线抱箍，拉线抱箍安装在距离横担下沿不大于5cm处，拉线上把和拉线抱箍连接处采用延长环连接。
3. 当同一组拉线采用双线夹并采用连板时，其尾线端的方向应统一。
4. 楔形线夹的螺栓与延长环连接好后R 型销针的开口30 °～60 °。
5.拉线紧好后，UT型线夹应有不小于二分之一的螺杆丝扣长度可供调整。
UT型线夹的双螺母应拧紧并牢靠，其螺帽外露螺栓长度不得大于全部螺纹长度的三分之一，也不得小于。
2-5cm为度长。
一般外露螺栓2cm6. 当拉线从导线之间穿过及拉线松脱可能碰触导线时应装设拉线绝缘子，拉线绝缘子的电压等级应与线路电压等级一致。
当拉线断开情况下，拉线绝缘子距地面的垂直距离不应小于2.5m。
7. 城区或人口聚集地拉线安装完成后应安装拉线护套（黄黑相间护套管），拉线对地面夹角宜为45 °，若受地形限制，不应大于60 °、小于30 °拉线抱箍安装在距离横担下沿不大于5cm处拉线棒外露地面部分的长度应为500～700mm外露螺栓长度为2-5cm拉线对地面夹角宜为45 °，若受地形限制，不应大于60 °、小于30 °当拉线断开情况下，拉线绝缘子距地面的垂直距离不应小于2.5m拉线绝缘子拉线护套管不穿越导线拉线安装图：穿越导线拉线安装图：预绞式拉线制作1. 预绞式拉线连接金具一般采用螺旋式预绞式耐张线夹。
拉线的制作工艺要求一、材料准备。
1. 线芯。
首先呢，线芯的材质得靠谱。
如果是金属线芯，像铜芯吧，纯度得高。
不能弄些杂质多的铜，要不然导电性就差啦。
就好像你请个运动员，结果他身体弱得很，肯定跑不快呀。
铜芯的粗细也要符合标准，太细的话，电流通过的时候就会很吃力，就像小水管供水，供不上多少水一样。
要是线芯是其他材料，比如纤维之类的，那强度得够。
不能一拉就断，得能承受一定的拉力，这就像拔河比赛，队里的人得有点力气才行。
2. 绝缘层。
绝缘层的材料得选好。
像塑料绝缘层，要具有良好的绝缘性能。
不能有小气孔或者裂缝，要是有了这些，那就好比给小偷开了门，电流可能就会偷偷跑出去，造成漏电，这可是很危险的。
绝缘层的厚度也要合适。
太薄了不行，太薄就像穿了一件薄纱衣服，起不到很好的绝缘保护作用；太厚呢，又浪费材料，而且可能会让拉线整体变得很粗笨，就像给小老鼠穿了件大象的衣服。
二、拉线的制作过程。
1. 线芯加工。
如果是多股线芯，要把它们绞合得均匀。
不能有的地方松，有的地方紧，这就像编辫子一样，要编得整齐好看。
绞合得不好的话，拉线在使用过程中，线芯之间就容易摩擦，时间长了就会磨损，就像两个人总吵架，关系肯定不好啦。
线芯在加工过程中要保持清洁，不能沾上油污或者灰尘。
油污和灰尘就像小恶魔，会影响线芯的性能，可能会让线芯的导电性或者其他性能变差。
2. 绝缘层包裹。
在包裹绝缘层的时候，要包得紧密。
不能有褶皱或者鼓包，就像给蛋糕抹奶油，得抹得平平整整的。
如果有褶皱或者鼓包，在使用过程中就容易破损，那绝缘效果就大打折扣了。
绝缘层和线芯之间不能有空气间隙。
要是有间隙，就像在墙里留了个小空洞，可能会在使用中产生放电现象，这也是很危险的，就像在雷区里埋了个小炸弹一样。
3. 外层防护（如果有）如果拉线还有外层防护，像橡胶外皮之类的，这个外皮要耐磨。
毕竟拉线可能会在各种环境下使用，要是不耐磨，就像穿了双纸糊的鞋，走几步就破了。
外皮的颜色要均匀，要是花花绿绿、深浅不一的，就像脸上化了个糟糕的妆，不仅难看，还可能说明制作工艺有问题呢。

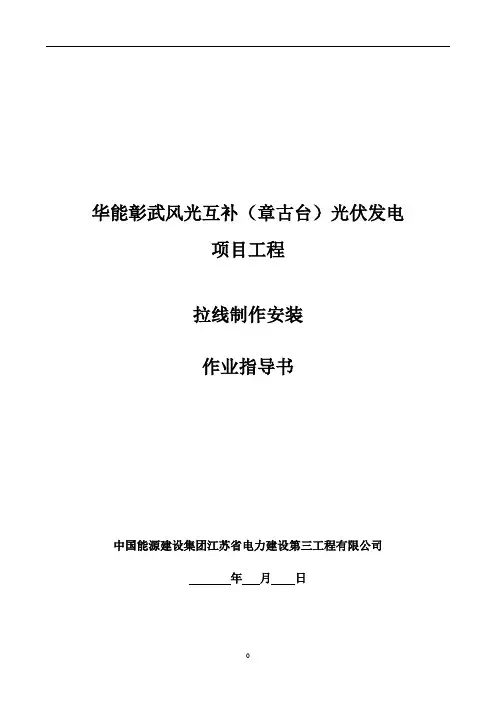

华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准:____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
1、适用范围
1。
1 电压等级
35kV及以下配网工程.
1.2 电气类别
导、地线连接施工.
2、编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表
5、作业内容
5.1 、作业前施工条件
表 5-1作业前施工条件
5.2、施工准备
表5—2 施工准备
5。
3主要作业内容
表5—3主要作业内容
表 5-3（续)
5-4 质量检验
表 5—4 质量检验。
外线跨公路拉线技术和安装方案1、工艺流程：拉线下料—拉线组合制作—拉线安装2、拉线下料：2.1根据规范和设计要求、拉线的组合方式确定拉线上、中、底把的长度及股数。
每把铅丝合成的股数应不少于三股,底把股数应比上、中把多两股。
2.2当使用铅丝时,应先抻直;使用钢绞线时，应在需要断线处的两侧用细铅丝缠绕。
然后下料。
问共享资料3拉线组合制作：31使用铅丝时,应将铅丝绞成合股。
绞合时,应使每股铅丝受力一致,绞合均匀。
3.2上、中、底把连接处煨扣鼻圈,安装拉线绝缘子,缠绕制作。
一般混凝土电杆的拉线可不装设拉线绝缘子，但穿越导线的拉线及水平拉线应装设绝缘子。
在断线情况下，拉线绝缘子距地面不应小于25m。
拉线的连接缠绕、固定应符合下列要求：321铅丝拉线可自身缠绕固定，中把与底把连接处可另数铅丝缠绕，缠绕应整齐、紧密、缠绕顺序、圈数及长度见表3-73所示。
322钢绞线拉线可使用钢索卡或铅丝缠绕固定。
a使用钢线卡固定时，每个连接端不得少于两个钢线卡。
中把的下端不应单独使用钢线卡固定,还应用铅丝缠绕固定。
b使用铅丝缠绕时,应缠绕整齐、紧密，缠绕长度见表3-74。
3.2.3使用UT型线夹、楔形线平时,线夹舌板与拉线接触应紧密，受力后无滑动现象。
拉线断头处与拉线主线应可靠固定(可使用铅丝缠绕)。
32.4UT型线夹或花篮螺栓的螺杆应露扣,并应有不小于1/2螺杆丝扣长度可供调紧。
调整后UT型线夹的双螺母应并紧,花篮螺栓应封固(可使用铅丝缠绕)。
325拉线棒与接线盘连接后,其圆环开口处应用铅丝缠绕或焊接：当拉线棒与拉线盘的连接使用螺杆时,应垫方形垫圈，并用双螺母固定。
接线棒露出地面长度为500-700mm32.6拉线两端的扣鼻圈内应垫好心形环。
4、拉线安装：41将已安装好底把的拉线盘滑入坑内,找正后，分层填士奔实。
用拉线抱筛将拉线上端固定在电杆上。
拉线安装应符合下列要求：411拉线与电杆的夹角不宜小于45°,当受环境限制时,不应小于30°。
GJ-35型拉线制作与安装
（一）、拉线的概况
一、拉线是输配电架空线路重要组成部分，在线路中起着平衡杆塔的不平衡张力；稳定杆塔的作用
二、拉线的主要种类
1、普通拉线
应用在终端杆、角度杆、分支杆及耐张杆等处，主要作用是用来平衡固定性不平衡荷载。
；
2、防风拉线
由两根普通拉线组成，装在线路垂直方向电杆两侧，多用于中间直线杆，用来加强电杆防风抗倾倒能力。
3、十字拉线
一般在耐张杆处装设，为加强耐张杆的稳定性，安装顺线路和横线路的人字拉线，总称十字拉线
4、水平拉线
在不能直接做普通拉线的地方，如跨越交通要道，则可用水平拉线。
5、共同拉线
应用在直线线路上，如同一电杆的一侧导线粗，另一侧导线细，则两侧荷载不同产生的不平衡张力，但又无地方装设拉线，只能把拉线装设在第二根电杆上。
地址；
6、Y型拉线
主要应用在电杆较高、横担层数较多、架设多条导线之处，可在张力合成点上两面处装设Y型拉线。
门型杆在张力合成点处装设Y 型拉线，如跨越铁路、公路河道等两侧档距较大的门型杆须安Y型拉线。
V型拉线是Y型拉线的特殊形式。
（照片、图片）地址；待定7、弓型拉线，
在因受地形或周围环境限制的地方装设。
三、普通拉线的基本结构
拉线由拉线抱箍、延长环、楔型线夹、钢绞线、UT型线夹、拉线棒和拉线盘等组成。
（每件材料照片说明）
（二）、GJ-35普通拉线的制作与安装
本课重点主要讲解GJ-35普通拉线的制作与安装作业流程
一、危险点分析及控制措施
1、危险点
防止高处落坠，
防止高处落物伤人，
防止钢绞线反弹伤人
2、控制措施：
正确使用安全带；高处作业不要失去安全保护
装设安全围网，地面配合人员应站在物体坠落半径以外，防止高处落物伤害；
:在拉线制作过程中，控制钢绞线点距端头不应过远；
1、拉线棒外露地面部分的长度应为500～700mm。
2、安装前丝扣上应涂润滑剂；
3、线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股；
4、拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300～500mm，尾线回头后与本线应扎牢；
5.）UT型线夹螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT型线夹的双螺母应并紧。
三、作业前的准备
1、着装
正确佩戴安全帽，着劳动保护工装，穿工作胶鞋。
2、工具的选用及检查
1）工具包完好，背带结实；
2）平口钳绝缘手柄完好，转动灵活，钳口无缺损；
3）画印笔完好，墨迹清昕；
4）钢卷尺无缺损刻度清昕
5）木锤手柄与锤之间接合是否紧密，锤面是否平整；
6）断线钳转轴是否灵活，钳口无缺损；
7）紧线器有无试验合格证，制动器是否良好，钢丝绳是否完好；
8）铁夹头有无试验合格证，是否灵活可靠，选择型号正确
（25-50mm2）
9）踩板（脚扣）试验周期是否符合要求，金属钩、木料有无任何裂纹及可目测到的变形，绳索有无刮伤，发霉断股等破损现象，各连接部位是否扎紧，牢固。
脚扣，试验周期是否符合要求，金属母材及焊缝无任何裂纹及可目测到的变形，橡胶防滑块（套）完好，无破损，皮带完好，无霉变，小爪连接牢固，活动灵活，防脱螺丝齐备。
10）保险带，试验周期是否符合要求，组件完整，、无短缺、无伤残破损，安全带的腰带、围杆带无脆裂、金属配件无裂纹、焊无缺陷、无严重锈蚀，挂钩的钩舌咬口平整不错位，保险装置完整可靠铆钉无明显错位，平面平整。
11）吊绳，长度适合，无发霉断股。
3、材料选用及检查
1）镀锌铁丝12＃表面镀锌层应良好，无锈蚀，取铁丝长度1.2mm米左右，顺铁丝的自然弯曲方向绕成直径为80-100mm小圈，圈之间要紧密，2圈；
2）封头铁丝22＃，无锈蚀；
3）GJ－35钢绞线表面镀锌层应良好，绞线的股数、直径、镀锌层等，不得有断股、松股、硬弯及锈蚀等缺陷；
4）楔型线夹、UT型线夹及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象；螺杆与螺母的配合应良好。
5）防锈漆、润滑剂
四、制作上把
画印
1）钢绞线从楔型线夹小口套入，将钢绞线要弯曲部分效直，在钢绞线上量出420㎜左右，并画印标记。
弯制
2）右手拉住钢绞线头，左脚踩住主线，左手控制钢绞线弯曲部位进行弯曲，弯曲后半径应略大于线夹舌板大头弯曲半径，画印点应位于弯曲部分中点。
3）将钢绞线尾线及主线弯成开口销模样。
套入
4）钢绞线尾线应在线夹凸肚侧，主、负线应平行。
5）放入楔子后，用手拉紧，木锤敲打，使钢绞线与舌板接触紧密、牢固，并做到无缝隙，钢绞线弯曲处无散股现象，牢固、无缝隙。
尾线出线夹口长度为300mm~310mm。
绑扎
6) 在钢绞线尾线处绑扎铁丝55~60mm。
绑扎的方法有手扎法、钳法两种。
绑扎时右脚在前左脚在后,成弓字步, 钢绞线置于右腋下, 绑扎铁丝的外圆与钢绞线接触，绑扎铁丝垂直于钢绞线缠绕，按顺时针用力均匀缠绕，每圈铁丝都应均匀、平整、紧密无缝隙。
铁丝端头应在两股钢绞线缝隙中间。
将钢绞线踏弯曲部分效直，
涂漆
在绑扎铁丝上涂上防锈漆。
五、安装上把
1、登杆前的检查及安全工器具冲击试验
1）登杆前认真检查杆塔双重编号是否正确；沿杆基巡视，检查杆基是否牢固、基础是否下沉，杆身表面是否有裂纹、露筋等现象。
2)踩板（脚扣）做冲击试验。
3)安全带冲击试验，时要将围杆带放完，双脚成弓字步。
2、工作位置正确及工器具使用正确
上杆位置应在拉线的挂点下方，沿同一方向上杆一次进入工作点，肩部应略高于挂点，登杆动作应熟练规范，安全可靠。
踩板挂钩不能朝下；脚扣应与电杆紧密接触，两脚扣不能交叉。
安全带使用时围杆带长度适宜有利于作业，不能高挂低用；吊绳不能缠绕，不能同侧使用。
作业时不能将吊绳栓在身上。
3）安装上把
正确安装螺栓，螺栓的面向授电侧从左至右，销钉开口朝下，线夹凸肚朝下。
六、制作下把
1、电杆及地拉杆的检查及画印
1）作业人员站在与拉线的垂直地面上，距离电杆10米左右位置，观查电杆倾斜情况。
根据电杆倾斜情况，确定制作拉线长度。
2)沿拉线受力方向，向上提拉拉线棒。
新安装的拉线棒未受力，因拉线棒环缝隙存在等原因尚有部分长度的拉线棒未伸出地面；
3）型螺栓穿进拉线棒环，一人配合拉紧钢绞线，使U螺栓与拉线受
力方向一致，比出钢绞线弯曲位置并画印；
4）根据画印点量出钢绞线剪断位置，并用记号笔作记号，将在距记号点两侧10-15㎜处用封头铁丝扎紧，封头铁丝按钢绞线的绕制方向缠绕6-7圈，收好线头。
再剪断钢绞线。
2、弯曲钢绞线、扎线、套把
1）将钢绞线从NUT型线夹小口套入，再将钢绞尾线效直长度500㎜左右，钢绞线430㎜位置并画印；
2）右手拉住钢绞线头，左脚踩住主线，左手控制钢绞线弯曲部位进行弯曲，弯曲后半径应略大于线夹舌板大头弯曲半径，画印点应位于弯曲部分中点，主负线应平行；
将钢绞线线尾及主线弯成张开的开口销模样；
3）线夹的凸肚位置应与尾线同侧，放入楔子后，先用手拉紧，再用木锤敲打，使钢绞线与舌板接触紧密、牢固，并要求做到无缝隙，钢绞线弯曲处无散股现象。
尾线出线夹口长度为300mm＋10mm，同上把。
4）在钢绞线尾线处扎铁丝55±5mm，要求每圈铁丝都扎紧、平直、无缝隙,如图5。
5）扎钢绞线铁丝的两端头应绞紧，成3个麻花，将铁丝绞头压置于两钢绞线中间，要求平整，其端头应与尾线头平齐。
6）凸肚位置应朝地面，并按规范要求在UT线夹螺栓丝扣部分涂刷润滑剂后。
3调整拉线、观察电杆
1）调整好的线夹舌板应与U形螺栓两螺杆距离相等。
UT型线夹带螺母后螺杆必须露出螺纹，并应留有不小于1／2螺杆的螺纹长度，以供运行时调整。
调紧拉线。
再将双螺母锁紧，并注意其防水面朝上。
2）安装拉线应由一人配合拉紧安装。
调整拉线时应观查电杆是否倾斜
七、清理现场、文明施工
防止有工器具及材料遗漏；（工完料尽，场地清）
程序
着装---报告---选用个人工具----材料选用及检查（放在指定位置）----安全工器具选用及检查-----专用工具选用及检查-----上把制作与组装------检查电杆-----安装上把-----观察电杆----反拉地苗---安装紧线器----画印----绑扎-----开断----制作UT-线夹-----U型螺栓上涧滑油----套把注意螺帽子的防水面----观察电杆-----调整拉线螺帽锁紧-----清理现场。
