拉线制作与安装

拉线制作安装作业指导书

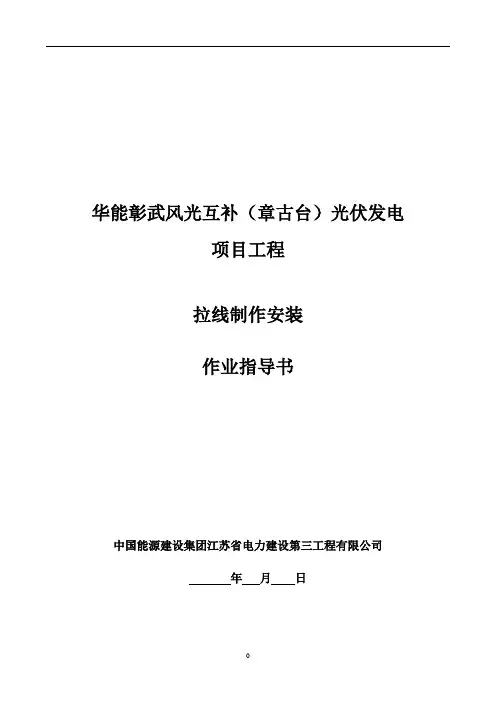

华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表
5、作业内容
5.1 、作业前施工条件
表 5-1作业前施工条件
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
表 5-3（续）
5-4 质量检验
表 5-4 质量检验
9。

电力拉线制作及安装方法图解1. 拉线一般采用多股镀锌钢绞线，其规格为GJ-35 ～100 。

2．拉线连接金具一般采用楔形线夹和UT 型线夹。

拉线制作时，钢绞线按需用长度计算确定后分别截取上把和下把，并用楔形线夹对上把两端及下把与悬式绝缘子连接端进行固定绑扎。

楔形线夹舌板与拉线接触应吻合紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股，拉线弯曲部分不应有明显松股。

楔形线夹露出的尾线长度为30-50cm，并用镀锌铁线（钢线卡子）与主拉线绑扎固定。

拉线回尾绑扎长度为8-10cm，端部留头3-5cm。

绑扎时切勿破坏镀锌铁线的镀锌层。

3．腐蚀地区拉线棒直径应适当加大2mm～4mm或采取其它有效的防腐措施。

楔形线夹露出的尾线长度为30-50cm拉线回尾绑扎长度为8-10cm端部留头3-5cm普通拉线安装1. 拉线底把应采用热镀锌拉线棒，安全系数不小于3，最小直径不应小于16mm，拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度应为500～700mm，需做防腐处理时，防护部位为自地下500mm 至地上200mm处涂沥青，缠麻袋片两层，再刷防腐油。

2. 拉线应采用专用的拉线抱箍，拉线抱箍安装在距离横担下沿不大于5cm处，拉线上把和拉线抱箍连接处采用延长环连接。

3. 当同一组拉线采用双线夹并采用连板时，其尾线端的方向应统一。

4. 楔形线夹的螺栓与延长环连接好后R 型销针的开口30 °～60 °。

5.拉线紧好后，UT型线夹应有不小于二分之一的螺杆丝扣长度可供调整。

UT型线夹的双螺母应拧紧并牢靠，其螺帽外露螺栓长度不得大于全部螺纹长度的三分之一，也不得小于。

2-5cm为度长。

一般外露螺栓2cm6. 当拉线从导线之间穿过及拉线松脱可能碰触导线时应装设拉线绝缘子，拉线绝缘子的电压等级应与线路电压等级一致。

当拉线断开情况下，拉线绝缘子距地面的垂直距离不应小于2.5m。

7. 城区或人口聚集地拉线安装完成后应安装拉线护套（黄黑相间护套管），拉线对地面夹角宜为45 °，若受地形限制，不应大于60 °、小于30 °拉线抱箍安装在距离横担下沿不大于5cm处拉线棒外露地面部分的长度应为500～700mm外露螺栓长度为2-5cm拉线对地面夹角宜为45 °，若受地形限制，不应大于60 °、小于30 °当拉线断开情况下，拉线绝缘子距地面的垂直距离不应小于2.5m拉线绝缘子拉线护套管不穿越导线拉线安装图：穿越导线拉线安装图：预绞式拉线制作1. 预绞式拉线连接金具一般采用螺旋式预绞式耐张线夹。

华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表
5、作业内容
5.1 、作业前施工条件
表 5-1作业前施工条件
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
表 5-3（续）
5-4 质量检验
表 5-4 质量检验。

拉线制作与安装及拉森钢板桩基坑围护施工方案一、拉线制作与安装1.确定基坑的形状和尺寸，并根据设计要求确定拉线的位置和数量。

2.准备所需的拉线材料，一般使用的拉线材料有钢丝绳、钢带等。

根据基坑的深度和拉力要求选择合适的材料。

3.拉线制作：根据拉线的位置和长度，在地面上将拉线材料剪断并加工成合适的长度。

使用钢丝绳时，需要制作固定环，以便与拉线支撑点固定。

4.拉线安装：根据设计要求和基坑的具体情况，确定拉线支撑点的位置。

将拉线材料固定在拉线支撑点上，并根据需要进行拉力调整，保证拉线的张力适当。

5.拉线检查：在拉线安装完成后，需要对拉线进行检查，确保拉线的位置和张力满足设计要求。

如发现拉线出现松动或断裂等情况，需要及时进行修复或更换。

1.基坑围护工程前期准备1.1根据设计要求进行基坑围护施工的勘查和测量，确定基坑的位置、形状、深度等参数。

1.2确定拉森钢板桩的型号和数量，并进行采购。

2.基坑围护施工2.1在基坑的四周进行清理和平整，确保基坑边缘的环境整洁，并清除可能影响围护施工的障碍物。

2.2在基坑边缘挖设拉森钢板桩的锚固孔，将拉森钢板桩安装在孔内，并使用振动器进行压实，确保拉森钢板桩嵌入地基深度符合设计要求。

2.3安装连接拉森钢板桩的横向连接梁或拉棚钢板桩之间的相互连接器，确保拉森钢板桩之间的连接牢固。

2.4在拉森钢板桩与地基接触处施工挡土墙，用以防止土体塌方，并加固拉森钢板桩的稳定性。

2.5安装拉线支撑系统，通过拉线的张力和预应力对拉森钢板桩进行固定和支撑，提高拉森钢板桩的承载能力和稳定性。

2.6对拉森钢板桩进行检查和测试，确保拉森钢板桩的质量和稳定性符合要求。

3.施工后期及完成工程3.1对基坑围护工程进行巡视和监测，发现问题及时处理。

3.2施工完成后，进行基坑的清理和整理，确保施工现场的整洁。

3.3编写基坑围护施工的施工日志和验收报告，记录施工的各项情况。

以上是拉线制作与安装及拉森钢板桩基坑围护施工方案的相关内容，通过以上的施工方案可以确保基坑围护工程的施工质量和安全性。

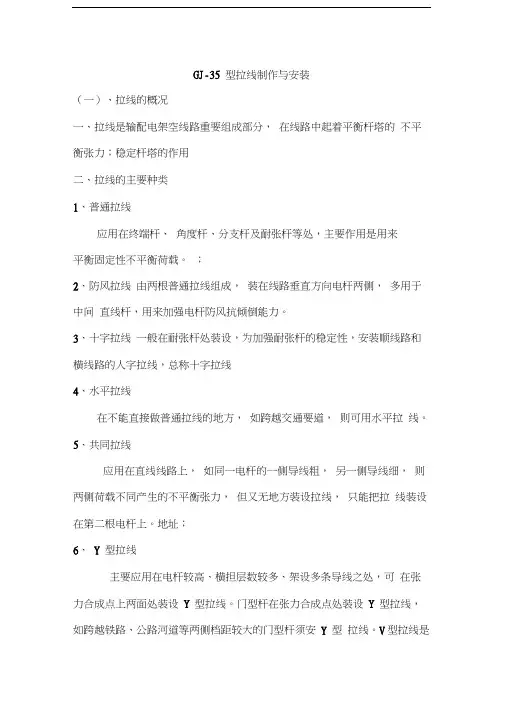

GJ-35型拉线制作与安装（一）、拉线的简况一、拉线是输配电架空线路重要组成部分，在线路中起着平衡杆塔的不平衡张力；稳定杆塔的作用二、拉线的主要种类1、普通拉线应用在终端杆、角度杆、分支杆及耐张杆等处，主要作用是用来平衡固定性不平衡荷载。

；2、防风拉线由两根普通拉线组成，装在线路垂直方向电杆两侧，多用于中间直线杆，用来加强电杆防风抗倾倒能力。

3、十字拉线一般在耐张杆处装设，为加强耐张杆的稳定性，安装顺线路和横线路的人字拉线，总称十字拉线4、水平拉线在不能直接做普通拉线的地方，如跨越交通要道，则可用水平拉线。

5、共同拉线应用在直线线路上，如同一电杆的一侧导线粗，另一侧导线细，则两侧荷载不同产生的不平衡张力，但又无地方装设拉线，只能把拉线装设在第二根电杆上。

地址；型拉线Y、6．主要应用在电杆较高、横担层数较多、架设多条导线之处，可在张力合成点上两面处装设Y型拉线。

门型杆在张力合成点处装设Y型拉线，如跨越铁路、公路河道等两侧档距较大的门型杆须安Y型拉线。

V型拉线是Y型拉线的特殊形式。

（照片、图片）地址；待定7、弓型拉线，在因受地形或周围环境限制的地方装设。

三、普通拉线的基本结构拉线由拉线抱箍、延长环、楔型线夹、钢绞线、UT型线夹、拉线棒和拉线盘等组成。

（每件材料照片说明）（二）、GJ-35普通拉线的制作与安装本课重点主要讲解GJ-35普通拉线的制作与安装作业流程一、危险点分析及控制措施1、危险点防止高处落坠，防止高处落物伤人，防止钢绞线反弹伤人2、控制措施：正确使用安全带；高处作业不要失去安全保护装设安全围网，地面配合人员应站在物体坠落半径以外，防止高处落物伤害；在拉线制作过程中，控制钢绞线点距端头不应过远；:二、拉线制作与安装的有技术和工艺要要求1、拉线棒外露地面部分的长度应为500～700mm。

2、安装前丝扣上应涂润滑剂；3、线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股；4、拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300～500mm，尾线回头后与本线应扎牢；5.）UT型线夹螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT 。

华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准:____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
1、适用范围
1。

1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表
5、作业内容
5。

1 、作业前施工条件
表 5-1作业前施工条件
5.2、施工准备
表5—2 施工准备
5。

3主要作业内容
表5-3主要作业内容
表 5—3(续)
5—4 质量检验
表 5-4 质量检验。

拉线制作与安装施工工艺技术标准3.1 适用范围本节内容适用于10kV混凝土电杆组立拉线安装制作。

3.2 引用标准GB 50233-2005《110kV～500kV架空送电线路施工及验收规范》GB50173—92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》DL/T5161.1~5161.17-2002《电气装置安装工程质量检验及评定规程》Q/DSG11105-2008《南方电网工程施工工艺控制规范》第4部分：配网工程S.00.00.05/PM.0500.0049《广东电网公司10kV架空线路验收规范》Q/G D1 1123.8-2009《广东电网公司配网工程施工作业指导书》第二部分：电气工程分册,第一篇,架空线路安装工程《中国南方电网有限责任公司电网建设施工作业指导书第四部分：配网工程》《工程建设标准强制性条文》3.3设计要求3.3.1 拉线基础坑（1）拉线基础坑深不允许有负偏差。

当坑深超深后对拉线基础的安装位置有影响时,其超深部分应采用填土夯实处理。

（2）拉线坑顺拉线方向应有斜坡。

（3）拉线基坑回填土时将土块打碎后夯实。

回填后必须在坑面上筑防沉层，防沉层的上部不得小于坑口,其高度视夯实程度确定,并宜为300-500mm. 经过沉降后应及时补填夯实,在工程移交时坑口回填土不应低于地面。

3.3.2 承力拉线与线路方向的中心线须对正；分角拉线与线路分角线方向须对正；防风拉线与线路方向须垂直。

3.3.3 跨越道路的拉线，对路面中心的垂直距离不得小于6m。

3.3.4 拉线与电杆的夹角不应小于45度，特殊情况下应不小于30度。

3.3.5 拉线金具安装（1) 拉线棒与拉线盘垂直，连接处采用双螺母，其外露地面部分的长度为500～700mm。

（2）UT型线夹螺杆露扣，并有不小于1/2 螺杆丝扣长度可供调紧，调整后，UT 线夹双螺母并紧。

（3）楔形线夹固定安装时，线夹舌板与拉线紧密，凸肚在尾线侧，无滑动现象。

GJ-35 型拉线制作与安装（一）、拉线的概况一、拉线是输配电架空线路重要组成部分，在线路中起着平衡杆塔的不平衡张力；稳定杆塔的作用二、拉线的主要种类1、普通拉线应用在终端杆、角度杆、分支杆及耐张杆等处，主要作用是用来平衡固定性不平衡荷载。

；2、防风拉线由两根普通拉线组成，装在线路垂直方向电杆两侧，多用于中间直线杆，用来加强电杆防风抗倾倒能力。

3、十字拉线一般在耐张杆处装设，为加强耐张杆的稳定性，安装顺线路和横线路的人字拉线，总称十字拉线4、水平拉线在不能直接做普通拉线的地方，如跨越交通要道，则可用水平拉线。

5、共同拉线应用在直线线路上，如同一电杆的一侧导线粗，另一侧导线细，则两侧荷载不同产生的不平衡张力，但又无地方装设拉线，只能把拉线装设在第二根电杆上。

地址；6、Y 型拉线主要应用在电杆较高、横担层数较多、架设多条导线之处，可在张力合成点上两面处装设Y 型拉线。

门型杆在张力合成点处装设Y 型拉线，如跨越铁路、公路河道等两侧档距较大的门型杆须安Y 型拉线。

V型拉线是Y型拉线的特殊形式。

（照片、图片）地址；待定7、弓型拉线，在因受地形或周围环境限制的地方装设。

三、普通拉线的基本结构拉线由拉线抱箍、延长环、楔型线夹、钢绞线、UT 型线夹、拉线棒和拉线盘等组成。

（每件材料照片说明）（二）、GJ-35 普通拉线的制作与安装本课重点主要讲解GJ-35普通拉线的制作与安装作业流程一、危险点分析及控制措施1、危险点防止高处落坠，防止高处落物伤人，防止钢绞线反弹伤人2、控制措施：正确使用安全带；高处作业不要失去安全保护装设安全围网，地面配合人员应站在物体坠落半径以外，防止高处落物伤害；:在拉线制作过程中，控制钢绞线点距端头不应过远；二、拉线制作与安装的有技术和工艺要要求1、拉线棒外露地面部分的长度应为500〜700mm。

2、安装前丝扣上应涂润滑剂；3、线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股；4、拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300〜500mm,尾线回头后与本线应扎牢; 5、）UT型线夹螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧, 调整后，UT型线夹的双螺母应并紧。
