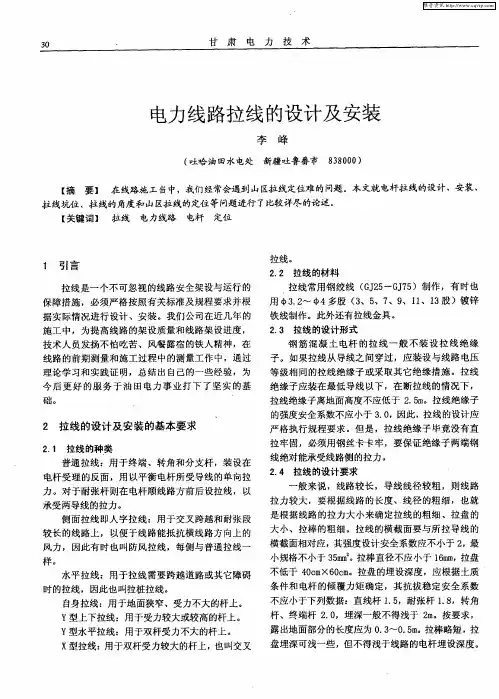

电力线路拉线的设计及安装摘要：在电力线的设计、安装和线路的维护过程中，拉线看似一个小问题，也是最容易忽略的一环，但却是保障电力线路安全运行的非常重要的一环。
该文对拉线的设计、安装、拉线坑位和拉线的角度等进行了论述。
关键词:电杆拉线电力线路拉线绝缘子一、前沿拉线是一个不可忽视的线路安全架设与运行的保障措施，必须严格按照有关规程要求并根据实际情况进行设计和安装。
二、拉线设计与安装1、拉线位置的选择2007年兴隆台采油厂二矿线及附近6kv电力线拉线丢失147把，茨榆坨采油厂龙二注、龙联6kv电力线拉线丢失多处，兴隆台采油厂双五、双七6kv电力线拉线丢失多处等等，我们在现场经常发现拉线被切断、盗窃的现象。
各采油厂水电管理大队和供电公司每年都要沿线进行排查，重新安装拉线，从而给线路的维护和运行带来了很大的困难。
拉线丢失主要的原因有以下几个：1）部分拉线位置位于农田中，根据当地农民的反映，对农田中的拉线非常反感，由于拉线是倾斜的，严重影响了农田的机械化耕种，不但在施工时在农民的阻挡下很难安装，就算安装后很快就被农民拆除，从而造成拉线的缺失。
2）由于前一段时间，钢材价格高涨，部分拉线及拉线棒被偷盗严重。
为了尽可能减少这种现象，在设计时转角电杆位置尽可能选择在农田的田头或者田垄中组立，从而使拉线尽可能减少在农田中间。
此外，通过与水电管理大队讨论发现gj-35、gj-50丢失比gj-100拉线丢失严重，这主要是gj-100拉线较粗，比较难以切断，因此在设计时尽量减少使用gj-35和gj-50拉线，选用gj-100拉线代替。

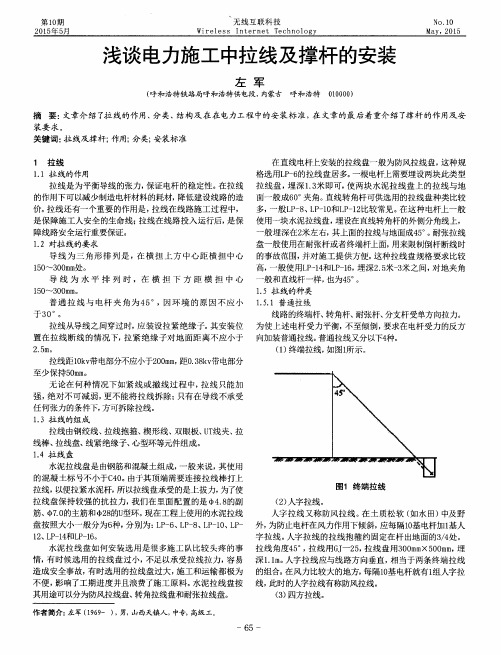

2、拉线的设计形式拉线根据安装形式可以分为水平拉线、普通拉线、弓形拉线以及特殊地段使用的撑杆等。
线路在较窄的道路边转角时因为地形限制普遍采用水平拉线；一般地段采用普通拉线；而在特殊地段不能做拉线情况下也可采用撑杆的措施来对电杆受力进行补强；而在线路耐张段较小，地形限制，不能安装普通拉线和撑杆的地区可采用弓形拉线。

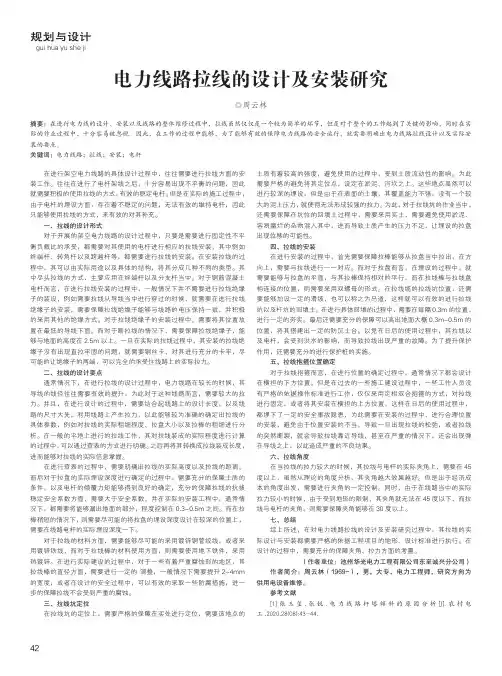

规划与设计gui hua yu she ji42电力线路拉线的设计及安装研究◎周云林摘要：在进行电力线的设计、安装以及线路的整体维修过程中，拉线虽然仅仅是一个较为简单的环节，但是对于整个的工作起到了关键的影响，同时在实际的作业过程中，十分容易被忽视。
因此，在工作的过程中能够，为了能够有效的保障电力线路的安全运行，就需要明确出电力线路拉线设计以及实际安装的要点。
关键词：电力线路；拉线；安装；电杆在进行架空电力线路的具体设计过程中，往往需要进行拉线方面的安装工作。
往往在进行了电杆架线之后，十分容易出现不平衡的问题，因此就需要积极的使用拉线的方式，有效的稳定电杆。
但是在实际的施工过程中，由于电杆的埋设方面，存在着不稳定的问题，无法有效的维持电杆，因此只能够使用拉线的方式，来有效的对其补充。
一、拉线的设计形式对于开展的架空电力线路的设计过程中，只要是需要进行固定性不平衡负载比的承受，都需要对其使用的电杆进行相应的拉线安装，其中例如终端杆、转角杆以及跨越杆等，都需要进行拉线的安装。
在安装拉线的过程中，其可以由实际用途以及具体的结构，将其分成几种不同的类型。
其中尽头拉线的方式，主要应用在终端杆以及分支杆当中。
对于钢筋混凝土电杆而言，在进行拉线安装的过程中，一般情况下并不需要进行拉线绝缘子的装设，例如需要拉线从导线当中进行穿过的时候，就需要在进行拉线绝缘子的安装，需要保障拉线绝缘子能够与线路的电压保持一致，并积极的采用其他的绝缘方式。
对于拉线绝缘子的安装过程中，需要将其位置放置在最低的导线下面。
而对于断拉线的情况下，需要保障拉线绝缘子，能够与地面的高度在2.5m以上。
一旦在实际的拉线过程中，其安装的拉线绝缘子没有出现直拉牢固的问题，就需要钢丝卡，对其进行充分的卡牢，尽可能的让绝缘子的两端，可以完全的承受住线路上的实际拉力。
二、拉线的设计要点通常情况下，在进行拉线的设计过程中，电力线路在较长的时候，其导线的线径往往需要有效的提升，为此对于这种线路而言，需要较大的拉力。
电力线路拉线基本操作介绍本文档旨在介绍电力线路拉线的基本操作。
拉线是电力线路施工中非常重要的一项工作，正确的操作可以确保线路的可靠性和安全性。
操作流程以下为电力线路拉线的基本操作流程：1. 准备工作：在开始拉线之前，确保已经做好了以下准备工作：准备工作：在开始拉线之前，确保已经做好了以下准备工作：- 审查施工计划和相关图纸；- 确认所需的拉线设备和工具是否齐全；- 检查线路周围的安全情况，确保没有危险因素。
2. 拉线设备安装：按照施工计划的要求，将拉线所需的设备安装到线路上，包括拉线绳、滑车等。
拉线设备安装：按照施工计划的要求，将拉线所需的设备安装到线路上，包括拉线绳、滑车等。
3. 拉线操作：根据线路的具体情况，进行以下操作：拉线操作：根据线路的具体情况，进行以下操作：- 将一端的拉线绳连接到源点处，例如电线杆上的支架；- 运用滑车原理，用力拉动另一端的拉线绳，使之通过需要拉线的支撑点，例如电线杆间的横担；- 适当调整滑车的位置，确保拉线绳顺利通过各个支撑点，避免过度拉紧或松弛。
4. 拉线检查：在拉线操作完成后，进行以下检查：拉线检查：在拉线操作完成后，进行以下检查：- 检查拉线绳是否完整无损；- 检查拉线是否与支撑点良好连接；- 检查拉线过程中是否有异常情况发生。
5. 收尾工作：完成拉线操作后，进行以下收尾工作：收尾工作：完成拉线操作后，进行以下收尾工作：- 检查线路周围的安全情况，确保没有遗留的工具或设备；- 记录拉线的相关信息，如时间、人员等；- 将使用的拉线设备进行清理和整理，妥善存放。
安全注意事项在进行电力线路拉线操作时，需要注意以下安全事项：- 确保操作人员已经了解操作要领，并具备相关的安全培训；- 在操作过程中，严禁使用已损坏或磨损的拉线设备；- 拉线时需要保持沟通畅通，确保操作人员之间的协调与配合；- 在临近高压电设备时，必须采取必要的防护措施，确保人身安全。
结论本文档介绍了电力线路拉线的基本操作流程和安全注意事项。
电力线路拉线基本要点
本文旨在介绍电力线路拉线的基本要点，以提供参考和指导。
1. 确定拉线位置
在拉线之前，需要仔细确定拉线的位置。
这包括选择合适的地点，考虑地形和环境因素，并确保拉线路径不受任何障碍物的干扰。
2. 确定拉线长度
根据实际需求和设计要求，确定拉线的长度。
考虑到电力传输
的效率和线路的综合成本，应合理确定拉线的长度。
3. 选择合适的拉线材料
根据所需的电流传输能力、拉线长度和环境条件，选择合适的
拉线材料。
常用的拉线材料包括铝和铜。
根据实际情况选择合适的
导线截面和材料。
4. 确定拉线的悬挂方式
确定拉线的悬挂方式是非常重要的一步。
根据实际情况，可以选择不同的悬挂方式，如绝缘子悬挂、档板悬挂等。
确保悬挂方式稳定可靠，能够承受线路的张力和风载荷。
5. 确保拉线的安全性
在拉线过程中，必须严格遵守安全操作规程，确保施工人员的安全。
合理安排施工时间和人员，采取必要的安全防护措施，提高工作效率和安全性。
6. 进行拉线调试和检测
拉线完成后，需要进行调试和检测工作。
确保拉线的电气连接正常，并进行必要的测试和检查，以确保电力线路的正常运行。
以上为电力线路拉线的基本要点。
在实际操作中，应根据具体情况进行针对性的调整和考虑。
这些要点将为电力线路拉线提供一定的指导和帮助。

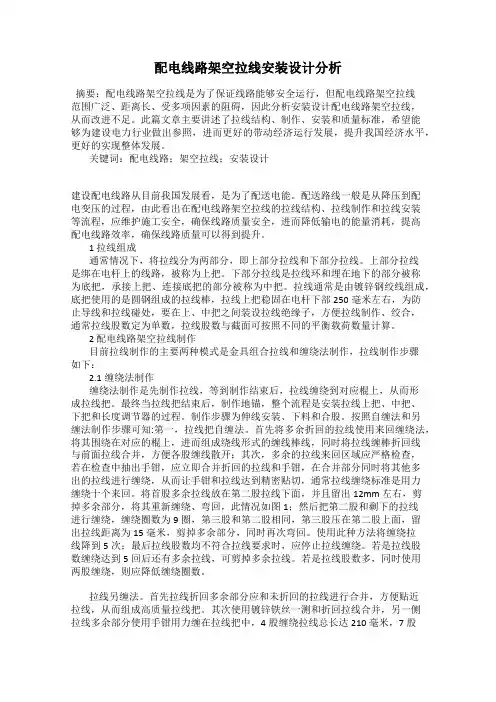

配电线路架空拉线安装设计分析摘要：配电线路架空拉线是为了保证线路能够安全运行，但配电线路架空拉线范围广泛、距离长、受多项因素的阻碍，因此分析安装设计配电线路架空拉线，从而改进不足。
此篇文章主要讲述了拉线结构、制作、安装和质量标准，希望能够为建设电力行业做出参照，进而更好的带动经济运行发展，提升我国经济水平，更好的实现整体发展。
关键词：配电线路；架空拉线；安装设计建设配电线路从目前我国发展看，是为了配送电能。
配送路线一般是从降压到配电变压的过程，由此看出在配电线路架空拉线的拉线结构、拉线制作和拉线安装等流程，应维护施工安全，确保线路质量安全，进而降低输电的能量消耗，提高配电线路效率，确保线路质量可以得到提升。
1 拉线组成通常情况下，将拉线分为两部分，即上部分拉线和下部分拉线。
上部分拉线是绑在电杆上的线路，被称为上把。
下部分拉线是拉线环和埋在地下的部分被称为底把，承接上把、连接底把的部分被称为中把。
拉线通常是由镀锌钢绞线组成，底把使用的是圆钢组成的拉线棒，拉线上把稳固在电杆下部250毫米左右，为防止导线和拉线碰处，要在上、中把之间装设拉线绝缘子，方便拉线制作、绞合，通常拉线股数定为单数，拉线股数与截面可按照不同的平衡载荷数量计算。
2 配电线路架空拉线制作目前拉线制作的主要两种模式是金具组合拉线和缠绕法制作，拉线制作步骤如下：2.1缠绕法制作缠绕法制作是先制作拉线，等到制作结束后，拉线缠绕到对应棍上，从而形成拉线把。
最终当拉线把结束后，制作地锚，整个流程是安装拉线上把、中把、下把和长度调节器的过程。
制作步骤为伸线安装、下料和合股。
按照自缠法和另缠法制作步骤可知:第一，拉线把自缠法。
首先将多余折回的拉线使用来回缠绕法，将其围绕在对应的棍上，进而组成绕线形式的缠线棒线，同时将拉线缠棒折回线与前面拉线合并，方便各股缠线散开；其次，多余的拉线来回区域应严格检查，若在检查中抽出手钳，应立即合并折回的拉线和手钳，在合并部分同时将其他多出的拉线进行缠绕，从而让手钳和拉线达到精密贴切，通常拉线缠绕标准是用力缠绕十个来回。

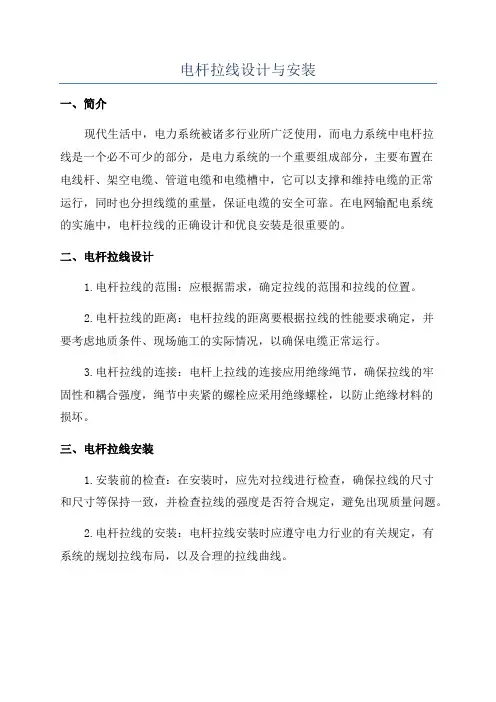

电杆拉线设计与安装
一、简介
现代生活中，电力系统被诸多行业所广泛使用，而电力系统中电杆拉
线是一个必不可少的部分，是电力系统的一个重要组成部分，主要布置在
电线杆、架空电缆、管道电缆和电缆槽中，它可以支撑和维持电缆的正常
运行，同时也分担线缆的重量，保证电缆的安全可靠。
在电网输配电系统
的实施中，电杆拉线的正确设计和优良安装是很重要的。
二、电杆拉线设计
1.电杆拉线的范围：应根据需求，确定拉线的范围和拉线的位置。
2.电杆拉线的距离：电杆拉线的距离要根据拉线的性能要求确定，并
要考虑地质条件、现场施工的实际情况，以确保电缆正常运行。
3.电杆拉线的连接：电杆上拉线的连接应用绝缘绳节，确保拉线的牢
固性和耦合强度，绳节中夹紧的螺栓应采用绝缘螺栓，以防止绝缘材料的
损坏。
三、电杆拉线安装
1.安装前的检查：在安装时，应先对拉线进行检查，确保拉线的尺寸
和尺寸等保持一致，并检查拉线的强度是否符合规定，避免出现质量问题。
2.电杆拉线的安装：电杆拉线安装时应遵守电力行业的有关规定，有
系统的规划拉线布局，以及合理的拉线曲线。
浅谈电力线路拉线的设计及安装发表时间：2010-06-07T09:18:32.013Z 来源：《建筑科技与管理》2010年第4期供稿作者：王颖（抚顺中宇建设（集团）有限责任公司辽宁抚顺113000）
[导读] 拉线应采用镀锌钢绞线或镀锌铁线，拉线棒及其它地下铁件应热镀锌。
【摘要】拉线应采用镀锌钢绞线或镀锌铁线，拉线棒及其它地下铁件应热镀锌。
严重腐蚀地区，拉线棒直径应适当加大2~4mm或采用其它有效的防腐措施。
【关键词】拉线；电力线路；电杆
Shallow the design talked electric power circuit to pull wires and installWang Ying (Fushun zhongyu construction(group) limited liability companyFushunLiaoning113000)【Abstract】Pull wires should adoption plate a zinc steel to wring line or plate zinc wire, pull wires stick and other subway piece should hot plate zinc.Severity decay region, pull wires stick diameter should appropriate the enlargement 2~4 mm or adoption other valid of antisepsis measure.【Key words】Pull wires;Electric power circuit;Electric wire post

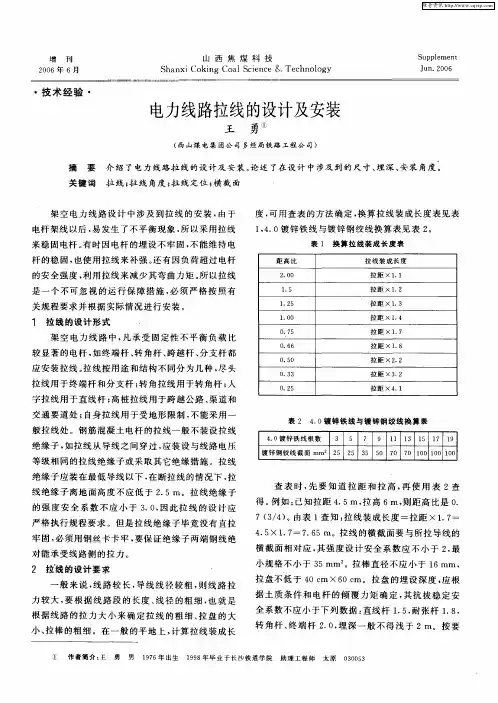

拉线是一个不可忽视的线路安全架设与运行的保障措施，必须严格按照有关规程要求并根据实际情况进行安装。
1. 拉线的设计形式钢筋混凝土电杆的拉线一般不装设拉线绝缘子，如拉线从导线之间穿过，应装设与线路电压等级相同的拉线绝缘子或采取其它绝缘措施。
拉线绝缘子应装在最低导线以下，在断拉线的情况下，拉线绝缘子离地面高度不应低于
2.5m。
拉线绝缘子的强度安全系数不应小于
3.0，因此，拉线的设计应严格执行规程要求。
但是，拉线绝缘子毕竟没有直拉牢固，必须用钢丝卡卡牢，要保证绝缘子两端钢线绝对能承受线路侧的拉力。
2. 拉线的设计要求一般来说，线路较长，导线线径较粗，则线路拉力较大，要根据线路段的长度、线径的粗细，也就是根据线路的拉力大小来确定拉线的粗细、拉盘的大小、拉棒的粗细。
拉线的横截面要与所拉导线的横截面相对应，其强度设计安全系数应不小于2，最小规格不小于35mm2。
拉棒直径不应小于16mm，拉盘不低于40cm×60cm。
拉盘的埋设深度，应根据土质条件和电杆的倾覆力矩确定，其抗拔稳定安全系数不应小于下列数据：直线杆1.5，耐张杆1.8，转角杆、终端杆2.0，埋深一般不得浅于2m。
按要求，底把露出地面部分的长度应为0.3~0.5m。
拉棒略短，拉盘埋深可浅一些，但不得浅于线路的电杆埋设深度。
拉线应采用镀锌钢绞线或镀锌铁线，拉线棒及其它地下铁件应热镀锌。
严重腐蚀地区，拉线棒直径应适当加大2~4mm或采用其它有效的防腐措施。
跨越道路、电车行车线的水平拉线，对路面中心的垂直距离不应小于6m或9m。
3. 拉线坑的定位必须定位在实处，不得定在淤泥、河坎上。
这些地方有时虽然埋得很深，但覆盖的泥土压力不足，达不到要求的拉力，拉线坑的填土必须是实土，不得将淤泥、容易腐烂不实的杂物填入拉线坑内，以防造成压力不足，拉盘向上爬移。
4. 拉线的安装拉棒从拉盘拉出方向要与拉线对应，而拉盘埋入时拉盘的平面要与拉棒垂直，拉线棒与拉线盘的连接应使用双螺母。
埋设拉线盘的拉线坑应有滑坡（马道），拉线坑、杆坑的回填土，应每0.3m夯实一次，最后必须培出高于地面0.3~0.5m的防沉土台，在拉线和电杆易受洪水冲刷的地方，应设保护桩。
采用楔型线夹及UT型线夹固定的拉线安装时，要做到：(1)安装前丝扣上应涂润滑剂；(2)夹舌板与拉线接触应紧密，受力后无滑动现象，线夹的凸肚应在尾线侧，安装时不得损伤导线；(3)拉线弯曲部分不应有明显松股，线夹处露出的尾线长度不宜超过0.4m；(4)同一组拉线使用双丝夹时，其尾线端的方向应作统一规定。
采用拉桩杆的拉线安装应符合下列规定：(1)拉桩杆埋设深度不应小于杆长的1/6；(2)拉桩杆应向反方向倾斜15皛20埃? (3)拉桩坠线与拉桩夹角不应小于30啊￡拉桩坠线上端固定点的位置距拉桩杆顶应为0.25m，距地面不应小于4.5m。
采用顶杆（撑杆）安装时，应符合下列规定：(1)符合设计要求；
(2)顶杆底部埋深不小于0.5m；(3)主杆连接紧密、牢固。
5. 拉线抱箍位置拉线抱箍一般固定在横担下方不大于0.3m处。
有的施工人员图省事，借用顶相双合抱箍来固定拉线或拉线抱箍安装在横担上方，这都是极不安全的做法，必须改正，因为一旦拉线松弛或突然断开，拉线必定会靠近导线，甚至会弹在导线上，后果不堪设想。
6. 拉线角度线路拉力较大时，拉线与电杆的夹角不得小于45°，理论上夹角越大越好，但要考虑经济核算。
当线路拉力较小，又爱地形限制，且不能达到45°角时，拉线与电杆的夹角不得小于30°，否则会失去拉线的力度。
线路的夹角如大于90°，必须加装上风拉线，防止转角杆向内倾斜。
终端杆的拉线及耐张杆承力拉线应与线路方向对正，分角拉线与线路分角线方向对应，防风拉线应与线路方向垂直。
7. 同杆架设的多回路线路在施工中，如果先收上端导线，就应先做上端的拉线，相应地后做下端拉线，再收下端导线。
这样，能让电杆及拉线在第一道工序完成后有个适应过程，使第一道拉线达到一定的拉力。
而在做第二道拉线时，第二道拉线的拉力要保持与第一道拉线相等，这样才能使两道拉线承受同样的拉力。
8. 同杆架设线路的两条或多条拉线当一基电杆上装设两条或多条接线时，必须考虑到几条拉线共用力度，以确定拉盘大小和埋深及拉棒粗细。
施工中拉线不应有过松、过紧、受力不均等现象。
9. 拉线的检查在紧线中和紧线后要仔细检查拉线的状态，特别是拉线坑的压土情况，要检查是否有裂缝、拉棒爬起、泥土下沉等现象。
［文章编号］1006-7619（2010）03-13-159。
