桥梁工程设计中的隔震设计要点分析【摘要】隔震设计在桥梁工程中起着重要作用，通过植入隔震设备，可以有效减少地震对桥梁结构的破坏。
隔震设计的基本原理是利用隔震设备消耗地震能量，减少结构受力。
其主要目的是提高桥梁的抗震性能，保障人员和财产安全。
影响因素包括桥梁结构、地震威力以及建设预算。
常见方法有橡胶支座、减震层等。
隔震设计适用于高速公路桥、铁路桥等各类桥梁工程。
隔震设计的重要性在于提升桥梁的抗震性能，减少灾害损失。
未来隔震设计将成为桥梁工程设计的趋势，为建设更安全、稳固的桥梁贡献力量。
隔震设计在桥梁工程中的应用前景广阔，值得进一步深入研究和推广。
【关键词】关键词：桥梁工程设计、隔震设计、原理、目的、影响因素、方法、应用范围、重要性、应用前景1. 引言1.1 桥梁工程设计中的隔震设计要点分析桥梁工程设计中的隔震设计是一项关键的技术手段，通过对桥梁结构进行隔震设计，可以有效地减少地震对桥梁造成的破坏，提高桥梁的抗震能力和安全性。
隔震设计在桥梁工程中扮演着至关重要的角色，为桥梁结构的设计提供了新的思路和方法。
隔震设计的基本原理是利用隔震装置将桥梁结构与地基之间隔离，减少地震作用对桥梁结构的传递，从而减小结构的位移和加速度。
隔震设计的主要目的是降低地震对桥梁造成的影响，保护桥梁结构和使用者的安全。
隔震设计的影响因素包括地震烈度、桥梁结构类型、地质条件等。
隔震设计的常见方法包括隔震支座、隔震墩柱、隔震承台等，这些方法在不同的桥梁结构和地震条件下有着不同的应用。
隔震设计的应用范围涵盖了各种桥梁类型，包括高速公路桥、铁路桥、城市桥梁等。
2. 正文2.1 隔震设计的基本原理隔震设计的基本原理是通过在桥梁结构中引入一定的隔震装置，将地震产生的能量转化为其他形式，减小或消除结构的振动响应，从而降低地震对结构的破坏程度。
隔震设计的基本原理可以分为几个方面来解释：隔震设计利用隔震装置的柔度与结构的刚度差异，使地震作用下的结构产生位移差，进而减小结构的振动响应。
市政桥梁项目减隔震设计关键点分析发布时间：2021-09-13T06:17:10.945Z 来源：《新型城镇化》2021年15期作者：张成松元振[导读] 受外界因素的影响显著降低，而地震之后可以对隔震装置进行替换，从而提高了桥梁的安全性。
河南宁中路桥建筑有限公司河南安阳 456550摘要：市政桥梁工程作为国家重要的基础设施 , 其抗震性能显得尤为重要 , 如何提升市政桥梁的抗震性能 , 有效地减少地震后的损失 ,就需要加强对市政桥梁工程中的隔震设计进行分析 . 本文首先概述了市政桥梁工程中的隔震设计 , 对市政桥梁工程隔震设计的作用及其设计要点进行了论述分析, 供同行参考.关键词：市政桥梁；减隔震；设计要点引言随着城市现代化建设进程的推进，市政桥梁项目在缓解城市交通压力，完善城市交通网络方面发挥了非常突出的作用。
市政桥梁项目本身的规模比较大，具有结构繁杂，设计要求高等特征，尤其是对结构设计稳固性具有较高要求。
其中减隔震设计更是决定桥梁项目稳固性、耐久性、安全性以及使用性能发挥的一个关键，所以加强其科学设计显得尤为重要。
1桥梁设计过程中隔震设计的必要性在桥梁设计中进行隔震设计能充分提升桥梁的减震效果，使地震发生时能将地震破坏降到最低。
近年来，欧美等许多发达国家对隔震设计展开了研究和实验，并获得了一定的成果。
但中国在这方面还与其他国家存在一定的差距，目前的设计方法就是汲取国外的研究经验。
而桥梁隔震设计的目的是桥梁的隔震设计可以减少地震所带来的损失。
可一定程度上提高桥梁结构的稳定性，从而保障桥梁结构达到预期抗震效果。
另外，在隔震设计工作进行的过程中，设计师也可克服桥梁结构不均衡的问题，即减少了地震对桥梁的冲击。
与一般抗震设计相比，隔震设计的抗震效果显著提升较高，而在不大幅提高造价的前提之下，使桥梁的整体质量获得了充分保证。
在隔震设计之中使用隔震支座之后，受外界因素的影响显著降低，而地震之后可以对隔震装置进行替换，从而提高了桥梁的安全性。
桥梁抗震设计要点和减隔震技术的应用摘要：桥梁工程是我国十分重要的基础设施，是有效连接区域交通的生命线，在发生地震灾害的情况下，容易出现桥梁结构倒塌等现象，引发一系列次生灾害，带来较大经济损失。
而较多安全事故都是由于桥梁抗震设计不当造成，因此要不断改善桥梁抗震设计方案，明确抗震设计要点，推出新的减隔震技术，更好应对各类地震，从而有效保证桥梁的安全可靠性。
基于此，本文主要针对桥梁不同位置震害进行了分析，并结合实际工程案例，探讨桥梁抗震设计要点，提出减隔震技术应用措施，以期为相关人员提供有效参考。
关键词：桥梁工程；抗震设计要点；减隔震技术；应用桥梁为我国交通提供较多便利，有效改善了人们的日常出行条件，但是逐渐凸显出安全问题。
我国部分地区地震活动频繁，对桥梁安全带来较大影响，严重威胁人民的生命财产安全。
因此，人们不断加大桥梁抗震性能的研究，合理应用减隔震技术，提高桥梁结构抗震性能，最大程度降低地震对桥梁安全的影响程度，保障人们的生命安全。
1桥梁不同位置震害分析1.1上部结构震害桥梁上部结构主要包含桥面和承载结构、支座，在出现地震灾害的情况下，当桥梁结构受到的地震动超过了设防地震动，就会对桥梁产生不同程度的影响。
桥梁上部结构自身出现震撼的现象较少，主要表面形式为局部屈曲破坏、连接位置破坏等，尤其是移位震害较为常见。
大多数桥梁上、下部结构属于柔性连接，在强震影响下，上部结构经常出现横向、纵向位移。
当位移较小的情况下，在地震灾害之后能够恢复到原位，但是位移大时，超过有效支撑宽度，容易出现落梁现象，并可能产生二次伤害[1]。
当落梁时碰撞到下部结构，对灾后救援工作产生较大影响，并增加桥梁修复工作难度。
碰撞震害十分常见，如相邻跨梁碰撞、桥梁间碰撞、梁体和桥台碰撞等，甚至出现倒塌现象。
另外，桥梁上部结构在地震的作用下产生的力会借助支座传递到下部结构，当作用力较大的情况下，对支座产生一定损坏，形成支座震害，主要形式为脱落、位移、构造损坏、锚固螺栓损坏等。

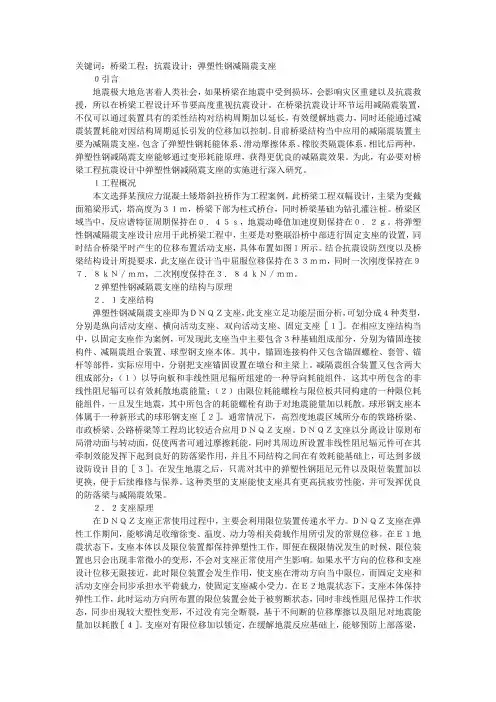

关键词：桥梁工程；抗震设计；弹塑性钢减隔震支座０引言地震极大地危害着人类社会，如果桥梁在地震中受到损坏，会影响灾区重建以及抗震救援，所以在桥梁工程设计环节要高度重视抗震设计。
在桥梁抗震设计环节运用减隔震装置，不仅可以通过装置具有的柔性结构对结构周期加以延长，有效缓解地震力，同时还能通过减震装置耗能对因结构周期延长引发的位移加以控制。
目前桥梁结构当中应用的减隔震装置主要为减隔震支座，包含了弹塑性钢耗能体系、滑动摩擦体系、橡胶类隔震体系。
相比后两种，弹塑性钢减隔震支座能够通过变形耗能原理，获得更优良的减隔震效果。
为此，有必要对桥梁工程抗震设计中弹塑性钢减隔震支座的实施进行深入研究。
１工程概况本文选择某预应力混凝土矮塔斜拉桥作为工程案例，此桥梁工程双幅设计，主梁为变截面箱梁形式，塔高度为３１ｍ，桥梁下部为柱式桥台，同时桥梁基础为钻孔灌注桩。
桥梁区域当中，反应谱特征周期保持在０．４５ｓ，地震动峰值加速度则保持在０．２ｇ。
将弹塑性钢减隔震支座设计应用于此桥梁工程中，主要是对整联沿桥中部进行固定支座的设置，同时结合桥梁平时产生的位移布置活动支座，具体布置如图１所示。
结合抗震设防烈度以及桥梁结构设计所提要求，此支座在设计当中屈服位移保持在３３ｍｍ，同时一次刚度保持在９７．８ｋＮ／ｍｍ，二次刚度保持在３．８４ｋＮ／ｍｍ。
２弹塑性钢减隔震支座的结构与原理２．１支座结构弹塑性钢减隔震支座即为ＤＮＱＺ支座，此支座立足功能层面分析，可划分成４种类型，分别是纵向活动支座、横向活动支座、双向活动支座、固定支座［１］。
在相应支座结构当中，以固定支座作为案例，可发现此支座当中主要包含３种基础组成部分，分别为锚固连接构件、减隔震组合装置、球型钢支座本体。
其中，锚固连接构件又包含锚固螺栓、套管、锚杆等部件，实际应用中，分别把支座锚固设置在墩台和主梁上。
减隔震组合装置又包含两大组成部分：（１）以导向板和非线性阻尼辐所组建的一种导向耗能组件，这其中所包含的非线性阻尼辐可以有效耗散地震能量；（２）由限位耗能螺栓与限位板共同构建的一种限位耗能组件，一旦发生地震，其中所包含的耗能螺栓有助于对地震能量加以耗散。
桥梁结构设计中减隔震技术的应用摘要：随着科技的不断进步，减振和隔离技术被越来越多地运用于桥梁的设计之中，并为其注入了更多的内涵。
减振降噪是指将可能引起地表震动的地震从桥梁中隔离出来。
为此，必须通过增加其固有频率，避免其在强震下产生较大的耗能，从而降低其抗震性能。
所以，为了提高桥梁结构的安全和可靠度，必须在桥梁结构的设计中采用减振技术。
关键词：桥梁结构；结构设计；减隔震技术1减隔震技术的原理以及适用要求1.1减隔震技术相关原理在国内，使用减隔震技术时，应遵守如下原则：①若发生小的地震，桥梁不会受到损害，或发生轻微的损害，在地震停止后，桥梁的性能不会发生根本的改变，所有的结构都处于一种弹性的状态；②若发生中等规模的地震，则会对桥梁造成某种程度的破坏，但经过修补后，桥梁仍能正常工作，整体结构处于不稳定状态；③当发生较大的地震时，大桥有显著破坏，但整体不会倒塌，修补后仍能正常运行，大桥整体处于弹性塑性区。
1.2减隔震技术相关适用要求通过对减隔震技术原理的研究，不难发现，对于桥顶框架的振动时间比较短，而对于桥梁的基础结构来说，减隔震技术是可以选择的。
在对我国有关标准的规定进行了明确以后，在进行减隔震技术的设计时，其高度不能大于40 m，桥梁的结构和硬度，都要满足平衡的要求，若难以形成减隔震，则要在1 s以内，结合实际，对其进行了全面的分析和判断，建立了相应的模型。
还需对其它种类的元素作进一步的研究，比如，由于风的作用而引起的应力，这个应力不能超过大桥所受的地心引力的十分之一。
2减隔震技术的优势与不足2.1减隔震技术的优势在相同的地震作用下，采用延性结构和减隔震结构的抗震性能有很大区别。
基于延性的桥梁结构在震后必须做出合理的评估和加强，而采用减隔震技术的桥梁结构在震后仍能正常工作，且不损伤承力件。
减隔震技术的优点是：①在桥梁中使用减隔震技术，可以对桥梁进行有目的的调整，确保其合理的布置，最大限度地提高桥墩、桥头的地震效应，提高桥梁的整体抗震性能。
减隔震技术在桥梁结构设计中的应用研究摘要：减隔震技术是桥梁结构设计中一种重要的防护措施，通过设置特殊装置，将桥梁结构与地面隔离，从而减少地震能量对桥梁结构的直接作用，降低地震对桥梁的破坏。
本文对几种常用的减隔震装置以及其在桥梁结构设计中的应用进行了分析，包括摩擦摆减隔震支座、橡胶支座、粘滞阻尼器和铅芯橡胶支等，以供参考。
关键词：桥梁结构设计；间隔震技术；应用分析1减隔震技术在桥梁结构设计中重要性减隔震技术在桥梁中的应用是通过在桥梁结构中设置减隔震装置，如隔震支座、减震元件等，来延长桥梁结构的自振周期，降低地震作用对桥梁结构的影响。
具体来说，通过在桥梁结构中设置减隔震装置，如隔震支座、减震元件等，来增加桥梁结构的自振周期，使其与地震的振动周期错开，从而减少桥梁结构受到的地震力。
同时，减隔震装置能够吸收和分散地震能量，减弱地震的振动强度，减少桥梁结构受到的冲击和振动，达到减轻地震损害的目的。
因此，减隔震技术应用于桥梁结构设计中，能够从多方面来促进桥梁结构稳固性和耐久性的提升。
2桥梁结构设计中常用的减隔震技术应用分析2.1摩擦摆减隔震支座摩擦摆减隔震支座是利用钟摆原理实现减隔震功能。
支座通过滑动界面摩擦消耗地震能量实现减震功能，通过球面摆动延长梁体运动周期实现隔振功能。
具体来说，在桥梁正常运行时，摩擦摆减隔震支座与普通的支座功能完全一样。
当地震来临时，当桥梁所承受的水平力大于剪力螺栓剪断力时，剪力螺栓剪断，限位装置打开，支座通过圆弧面之间的相对滑动，将梁体和墩台隔离开，使大部分地震能量无法从墩台传递到梁体。
此外，支座的圆弧面设计可以延长结构的振动周期，减少结构因地震作用而引起的放大效应，并通过支座圆弧面之间的摩擦来消耗地震能量，减少地震能量的输入[1]。
地震过后，支座具有自动复位功能，可以有效地限制隔震支座的位移，使其震后恢复原位。
该装置在桥梁结构设计应用中，需要综合考虑支座的承载能力、水平复位功能、摩擦系数、最大位移量等因素。

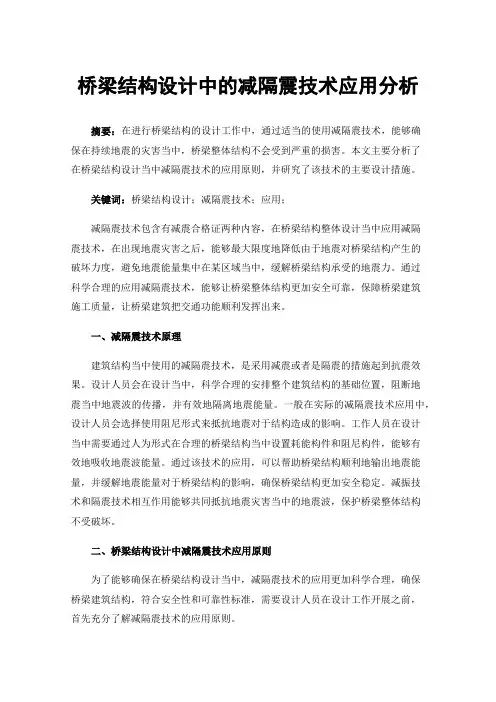

桥梁结构设计中的减隔震技术应用分析摘要：在进行桥梁结构的设计工作中，通过适当的使用减隔震技术，能够确保在持续地震的灾害当中，桥梁整体结构不会受到严重的损害。
本文主要分析了在桥梁结构设计当中减隔震技术的应用原则，并研究了该技术的主要设计措施。
关键词：桥梁结构设计；减隔震技术；应用；减隔震技术包含有减震合格证两种内容，在桥梁结构整体设计当中应用减隔震技术，在出现地震灾害之后，能够最大限度地降低由于地震对桥梁结构产生的破坏力度，避免地震能量集中在某区域当中，缓解桥梁结构承受的地震力。
通过科学合理的应用减隔震技术，能够让桥梁整体结构更加安全可靠，保障桥梁建筑施工质量，让桥梁建筑把交通功能顺利发挥出来。
一、减隔震技术原理建筑结构当中使用的减隔震技术，是采用减震或者是隔震的措施起到抗震效果。
设计人员会在设计当中，科学合理的安排整个建筑结构的基础位置，阻断地震当中地震波的传播，并有效地隔离地震能量。
一般在实际的减隔震技术应用中，设计人员会选择使用阻尼形式来抵抗地震对于结构造成的影响。
工作人员在设计当中需要通过人为形式在合理的桥梁结构当中设置耗能构件和阻尼构件，能够有效地吸收地震波能量。
通过该技术的应用，可以帮助桥梁结构顺利地输出地震能量，并缓解地震能量对于桥梁结构的影响，确保桥梁结构更加安全稳定。
减振技术和隔震技术相互作用能够共同抵抗地震灾害当中的地震波，保护桥梁整体结构不受破坏。
二、桥梁结构设计中减隔震技术应用原则为了能够确保在桥梁结构设计当中，减隔震技术的应用更加科学合理，确保桥梁建筑结构，符合安全性和可靠性标准，需要设计人员在设计工作开展之前，首先充分了解减隔震技术的应用原则。
1.坚持抗震原则在技术应用过程中需要坚持遵守抗震原则，因为该技术在桥梁结构设计当中的应用，主要目标就是为了减少在地震灾害当中，桥梁结构受到的不良影响[1]。
因此在设计当中要首先确保抗震设计性能符合标准，能够确保出现大震不动、中震可修、小震不坏的结果。
桥梁设计中的减隔震设计解析摘要：为了实现桥梁工程质量的提升，我们需要实现其桥梁设计系统的健全，促进其隔震设计环节的优化。
本文笔者从桥梁设计中的隔震设计概述、桥梁减隔震装置介绍以及桥梁设计中的隔震设计需要注意的问题等方面对桥梁设计中的减隔震设计进行了探讨，希望对相关从业人员具有借鉴意义。
关键词：桥梁设计减隔震设计前言：桥梁工程是城市现代化设施的重要组成部分,而要想充分的保证桥梁结构的整体质量,就必须做好其隔震设计的工作,我国的隔震技术的设计水平还并不成熟,因此,我们应不断的改进并且完善我国桥梁设计工作中的隔震设计,真正的提高桥梁工程的整体抗震性能,促进我国公路交通行业的良性发展。
1.桥梁设计中的隔震设计概述1.1隔震设计的原理。
作为抗震设计的一种新的形式,隔震设计工作并不是要抵抗地震的作用,而是要最大限度的减小地震的作用以起到保护桥梁各结构的效果。
一般情况下,在桥梁工程的设计和施工阶段,都是通过提高桥梁的抗变形能力和整体强度来提高其抗震能力的,但是进行隔震设计就不是这样了,其最重要特别就是要加入一个柔性装置,从而减少桥梁结构与水平地面运动的关联性,当地震到来时,地面的加速度是要大于结构的反应加速度的,所以结构构件就不会受到严重的损坏。
另外,桥梁设计中还采用了阻尼设计,消耗了地震带来的一部分能量,也就减少了传递到隔震结构和上部结构的作用力。
1.2隔震技术的特点。
进行隔震设计的根本目的就是通过设计了这些隔震的装置来最大限度的消耗地震的能量并且延长结构构件的使用周期,进行隔震设计时,应保证设计工作的科学性和合理性,确保隔震系统的各个构件都具备足够的可塑性和弹性。
在桥梁设计的过程中应用隔震技术后,由于在桥梁结构的上部会采取一定的隔震措施,那么地震后桥梁下部结构出现的超出弹性范围的问题就可能被避免,而采用了隔震技术后,一些难以修复和检查的部位也不会出现太大的非弹性变形;由于采用隔震设计的抗震性能更高,对桥梁的墩柱也就起到了保护作用,从而降低了它们的延性需求。
