涤纶长丝之生产流程
2011-05-14 15:14
第一章涤纶简介
涤纶的化学名称是聚对苯二甲酸乙二酯，是由聚酯经机械加工而成的纤维。涤纶的工业化生产始于50年代，起步较晚，但由于其原料易得，性能优良，用途广泛，因而发展非常迅速，一跃而成生产量最大的纤维品种。涤纶纤维按其外观形状可分为涤纶短纤维和涤纶长纤维(涤纶长丝)两大类，其中最早发展起来的是涤纶短纤维，我们最早见到的“涤棉”、“涤卡”、“毛涤”等就是涤纶短纤维的混纺织物。涤纶长丝类似于蚕丝，它是以长度上千米计算的连续不断的丝条，在生产时，通常被卷绕成一定形状和重量的筒子后包装出厂。
目前，围绕涤纶长丝主要生产的品种是涤纶非变形复丝(FDY、DT)和涤纶变形复丝(DTY)，尤其是涤纶低弹变形丝(DTY)为最多。目前，我厂最主要的品种就是低弹丝(DTY)。
一、涤纶长丝纤度表示方法：
纤度是表示纤维粗细程度的指标，涤纶纤维纤度通常以旦数和分特数（或特数）表示纤维的纤度。
1、旦：9000米长的纤维所具有的重量(用克表示)如：9000米长的纤维重150克，那么该纤维的纤度为150旦，如果其纤维的纤度为75旦，那么它就是：9000米长这样的纤维重为75克。
重量(克)
旦的计算公式为：旦数＝─────× 9000
长度(米)
在实际应用过程中，“旦”常用字母Ｄ表示，如150 旦可写成150D。
对于某种纤维来讲，它的旦数越高，则表示纤维越粗，反之，纤维越细。
2、特和分特：（我厂现用分特表示DTY的纤度）
特：1000米长的纤维所具有的重量(用克表示)。
分特：10000米长的纤维所具有的重量(用克表示)。例：1000米长的某种纤维重15克。那么它的纤度就是15特或150分特，特和分特的计算公式为：
纤维重量(克)
特数＝──────×1000
纤维长度(米)
纤维重量(克)
分特数＝───────×10000
纤维长度(米)
在表示纤维粗细方面，特或分特与旦类似。某种纤维的特数或分特数越高，则表示这种纤维越粗，反之，纤维越细。
在实际使用中，特一般用英文字母Tex表示，分特用英文字母dt或dtex。(我厂现用dtex 表示)
3、旦数、特数、分特数之间的换算关系：
分特数＝10×特数
旦数＝9×特数＝0.9×分特数
二、涤纶长纤维的性能与用途：
1、涤纶长纤维的性能
Ａ.涤纶长纤维作为人们所喜爱的纺织原料，它具备以下优良性能：
⑴.抗皱性和保型性好。这是涤纶作为衣用纤维的最大特点。涤纶纤维做好衣物挺括不皱，外形美观。为什么涤纶织物不折皱变形呢？一方面是由于它对拉伸、压缩、弯曲等形变的恢复能力高，即弹性好。另一方面，由于涤纶分子结构的特点，决定了涤纶纤维具有刚性大，不易变形的性能。由于这两个方面原因，使涤纶衣物在洗后能达到不皱，免烫的效果，在这一点上，它优于羊毛，也是其它天然纤维和化学纤维所无法比拟的。
⑵.强度高。涤纶的强度比棉花高一倍，比羊毛高三倍。更可贵的是涤纶纤维在湿态和干态时，强度不发生变化。而其它纤维，如锦纶在湿态时的强度比干态时低10－15％。由于强度高，使涤纶制成的衣物结实耐用，而且还能使涤纶纤维用于工业和农业等方面。
⑶.耐热性和热稳定性好。涤纶纤维在238－240℃时，才开始软化；在260℃时才开始熔化。试验证明，它在180℃下加热1000小时，仍能保持原来强度的50％。而其它一些纤维如锦纶、晴纶以及天然纤维和人造纤维在150℃下，经70－336小时即遭完全破坏。
⑷.涤纶耐磨仅次于锦纶。但它另有特点，即湿态时的耐磨性与干态时的耐磨性很接近。而锦纶湿态时耐磨性比干态时要减少40－50％。
⑸.涤纶同其它合成纤维一样，不受霉菌和微生物的作用；因此，其织物不发霉、不腐烂、不怕虫蛀。
Ｂ.涤纶纤维除了具备上述优点外，也有一些缺点：
⑴.染色性能差，涤纶织物需采取高温、高压染色工艺，染色设备比较复杂，故使产品的成本提高。
⑵.涤纶的吸湿性差。由于吸湿小，因此，在纺织加工时易产生静电，给生产带来困难，其次，穿着纯涤纶服装时，会感到气闷，不舒服，同时因这种易带静电，易被污染而影响其美观。
对于涤纶的这些特点，目前正在积极研究改进。如研制改性切片，纺织复合纤维、异形纤维等，这些纤维会使涤纶的染色性能、吸湿性能、抗起球、抗玷污性能先前逐步得到改善。
2、涤纶长丝的用途── 三大应用领域
⑴.服用领域: 服装、衣着消费是应用涤纶长丝最多的领域。目前，长丝产品是做成各种织物供衣着用，可以说，它在美化人们的衣着，满足人们增长的衣着需要方面起重要作用。
⑵.装饰用领域: 随着人们生活水平的提高，薄纱、窗纱、帷幔、地毯、窗罩、小汽车内等装饰用纺织品需要越来越多。
⑶.产业用领域: 产业用丝称工业用丝，如汽车轮胎帘子线、运输带帘子线、水龙带、渔网、土工用布、帆布、帐蓬、缆绳等等，涤纶性能优越、用途相当广泛，有很大的发展潜力。
3、涤纶纤维的制备

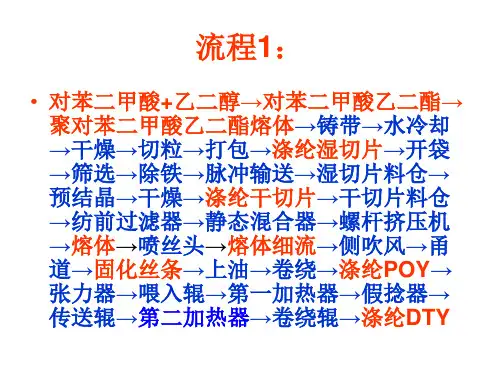

纤维制备有熔法、湿法、干法三种纺丝方法，涤纶纤维制备为熔法纺丝，是聚合体经高温熔化成熔体在一定的压力下由喷丝孔喷出冷却成纤维，工艺流程短，生产效率高。
第二章ＰＯＹ之制备
第一节涤纶长丝生产中对原料切片可纺性的判断及对原料切片的要求：
一、对切片可纺性的判断：
1、预过滤器和组件压力上升速率。升压速率过快，易出现染色不匀和毛丝、断头等，同时还会缩短预过滤器和组件寿命。
2、卷绕筒子满卷率。卷绕筒子满卷率反映了熔体从纺丝头喷出到成型区内的断头情况，可纺性好的原料，断头少，满卷率高。
3、拉伸断头率和绕辊率，可纺性好的原料，拉伸时断头率和绕辊率均较低。
4、成品的物理性能。成品的强、伸度、条干均匀性及染色均匀性与原料有关。
