信号频谱介绍及分析方法

第二章信号的分类及频谱分析信号是指携带有其中一种信息或者表达其中一种含义的波形或者序列。

信号可以被广泛应用于通信、控制、图像处理、声音处理等领域。

信号的分类主要有连续时间信号和离散时间信号、模拟信号和数字信号、周期信号和非周期信号等几种。

连续时间信号是在连续时间轴上定义的信号，它的值在任意时刻都可以取得，通常用x(t)表示。

连续时间信号可以按照时间域特性分为有限长信号和无限长信号。

有限长信号在其中一时间区间内取非零值，而在其他区间内始终为零；无限长信号在无穷远处也存在非零值。

离散时间信号是仅在离散的时间点上定义的信号，它的值仅在离散的时间点上有定义。

离散时间信号通常用x[n]表示，其中n为整数。

离散时间信号可以按照时间域特性分为有限长信号和无限长信号。

有限长离散时间信号仅在有限个点上取非零值，而在其他点上始终为零；无限长离散时间信号在正负无穷远处也存在非零值。

模拟信号是连续时间信号的一种特例，它的取值可以无限细致地变化。

模拟信号通常用x(t)表示。

数字信号是离散时间信号的一种特例，它的取值仅在离散的时间点上有定义且只能取有限个值。

数字信号通常用x[n]表示。

周期信号是在时间轴上以一定的周期性重复出现的信号，它可以表示为x(t)=x(t+T)，其中T为周期。

周期信号可以进一步分为连续时间周期信号和离散时间周期信号两种。

非周期信号则是无法用一个固定的周期表示的信号。

通常情况下，任意一个非周期信号都可以用周期信号的加权叠加表示。

频谱分析是研究信号在不同频率上的成分强度分布的方法。

频谱是信号的频率表示，在频谱分析中常用的方法有傅里叶变换、快速傅里叶变换等。

傅里叶变换是将一个信号从时域转换到频域的方法，可以将一个信号拆解成一系列频率成分。

傅里叶变换的结果是一个连续变化的频谱，它可以对信号的频率特性进行详细分析。

快速傅里叶变换是一种高效的傅里叶变换算法，可以在计算机中快速计算傅里叶变换。

它利用了傅里叶变换中的对称性和周期性，大大提高了计算效率。

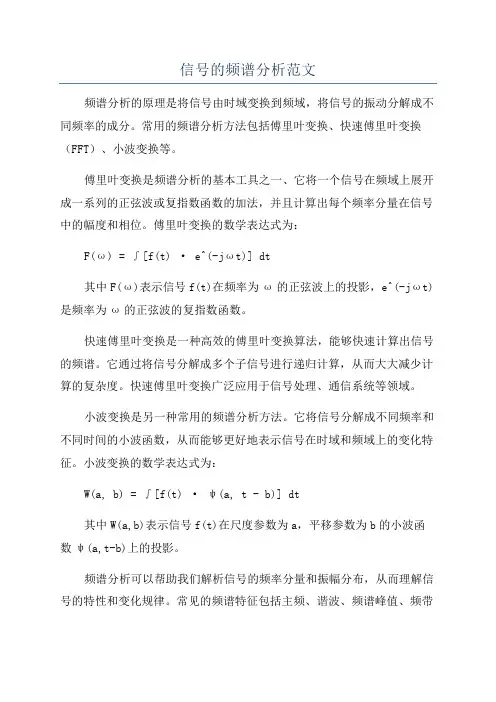

信号的频谱分析范文频谱分析的原理是将信号由时域变换到频域，将信号的振动分解成不同频率的成分。

常用的频谱分析方法包括傅里叶变换、快速傅里叶变换（FFT）、小波变换等。

傅里叶变换是频谱分析的基本工具之一、它将一个信号在频域上展开成一系列的正弦波或复指数函数的加法，并且计算出每个频率分量在信号中的幅度和相位。

傅里叶变换的数学表达式为：F(ω) = ∫[f(t) · e^(-jωt)] dt其中F(ω)表示信号f(t)在频率为ω的正弦波上的投影，e^(-jωt)是频率为ω的正弦波的复指数函数。

快速傅里叶变换是一种高效的傅里叶变换算法，能够快速计算出信号的频谱。

它通过将信号分解成多个子信号进行递归计算，从而大大减少计算的复杂度。

快速傅里叶变换广泛应用于信号处理、通信系统等领域。

小波变换是另一种常用的频谱分析方法。

它将信号分解成不同频率和不同时间的小波函数，从而能够更好地表示信号在时域和频域上的变化特征。

小波变换的数学表达式为：W(a, b) = ∫[f(t) · ψ(a, t - b)] dt其中W(a,b)表示信号f(t)在尺度参数为a，平移参数为b的小波函数ψ(a,t-b)上的投影。

频谱分析可以帮助我们解析信号的频率分量和振幅分布，从而理解信号的特性和变化规律。

常见的频谱特征包括主频、谐波、频谱峰值、频带宽度等。

通过对信号进行频谱分析，我们可以了解信号的频率成分、频谱能量分布以及与其他信号的相关性等信息。

频谱分析在通信系统中有着重要的应用。

通过对接收信号进行频谱分析，我们可以判断信道的带宽和噪声水平，从而优化信号传输和提高通信质量。

在音频处理领域，频谱分析可以用于音乐合成、语音识别、音频编码等方面。

总之，频谱分析是一种重要的信号分析方法，可以帮助我们了解信号在频域上的特征和变化规律。

通过对信号进行频谱分析，我们可以获得信号的频率成分、频谱能量分布等信息，从而对信号进行更加深入的研究和应用。

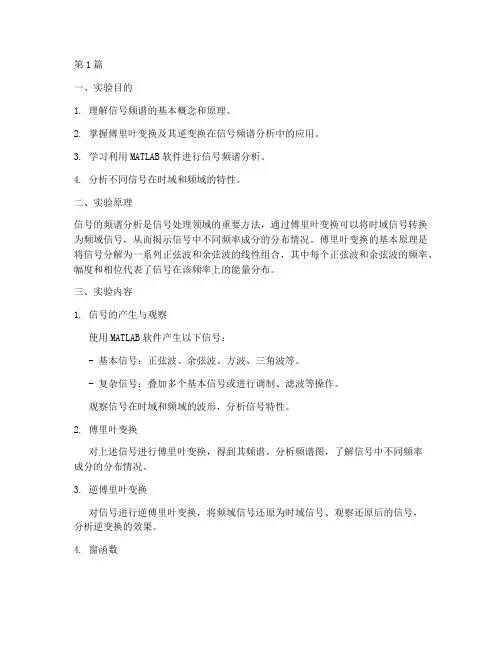

第1篇一、实验目的1. 理解信号频谱的基本概念和原理。

2. 掌握傅里叶变换及其逆变换在信号频谱分析中的应用。

3. 学习利用MATLAB软件进行信号频谱分析。

4. 分析不同信号在时域和频域的特性。

二、实验原理信号的频谱分析是信号处理领域的重要方法，通过傅里叶变换可以将时域信号转换为频域信号，从而揭示信号中不同频率成分的分布情况。

傅里叶变换的基本原理是将信号分解为一系列正弦波和余弦波的线性组合，其中每个正弦波和余弦波的频率、幅度和相位代表了信号在该频率上的能量分布。

三、实验内容1. 信号的产生与观察使用MATLAB软件产生以下信号：- 基本信号：正弦波、余弦波、方波、三角波等。

- 复杂信号：叠加多个基本信号或进行调制、滤波等操作。

观察信号在时域和频域的波形，分析信号特性。

2. 傅里叶变换对上述信号进行傅里叶变换，得到其频谱。

分析频谱图，了解信号中不同频率成分的分布情况。

3. 逆傅里叶变换对信号进行逆傅里叶变换，将频域信号还原为时域信号。

观察还原后的信号，分析逆变换的效果。

4. 窗函数在进行傅里叶变换时，通常需要使用窗函数来减小频谱泄露。

比较不同窗函数（如矩形窗、汉宁窗、汉明窗等）对频谱的影响。

5. 采样定理分析信号采样过程中的采样定理，验证信号在时域和频域的特性。

四、实验结果与分析1. 基本信号- 正弦波和余弦波在时域和频域具有明显的单一频率成分。

- 方波和三角波在时域具有多个频率成分，频谱为离散谱。

- 复杂信号由多个基本信号叠加而成，频谱为连续谱。

2. 傅里叶变换傅里叶变换能够将时域信号转换为频域信号，揭示信号中不同频率成分的分布情况。

频谱图直观地展示了信号的能量分布，有助于分析信号的特性。

3. 逆傅里叶变换逆傅里叶变换能够将频域信号还原为时域信号。

实验结果表明，逆变换后的信号与原信号具有相似的特性，但可能存在一定的误差。

4. 窗函数窗函数能够减小频谱泄露，提高频谱分辨率。

不同窗函数对频谱的影响不同，应根据实际情况选择合适的窗函数。

信号处理中的频谱分析技术与应用指南频谱分析是信号处理中一种重要的技术，用于解析信号的频率成分和谱线特征。

它是一个广泛应用于通信、雷达、音频处理、医学等领域的工具。

本文将介绍频谱分析的基本原理、常见的分析方法和应用指南。

首先，让我们了解一下频谱分析的基本原理。

频谱分析的核心思想是将时域信号转换为频域信号，通过分析频域信号的幅度和相位特性来研究信号的频率成分。

这种转换通常是通过傅里叶变换来完成的，它将时域信号分解为一系列复指数函数的叠加。

具体而言，离散傅里叶变换（DFT）和快速傅里叶变换（FFT）是频谱分析中常用的算法，它们能够高效地计算离散信号的频谱。

在频谱分析中，常见的分析方法包括功率谱密度估计和频域滤波。

功率谱密度估计用于分析信号的能量分布，可以帮助我们了解信号的频率成分和功率强度。

常见的功率谱密度估计方法有周期图法、自相关法和Welch法等。

周期图法基于信号的周期性特征，可以获得较高的频谱分辨率；自相关法用于估计信号的自相关函数，从而获得与周期图法类似的频谱信息；Welch法是一种常用的非周期信号功率谱估计方法，通过将信号分成多个重叠的子段进行功率谱估计，可以减小估计的方差。

另外，频域滤波也是频谱分析的常见应用之一。

频域滤波利用频域上的特点对信号进行滤波操作，可以去除信号中的噪声或者频率成分。

常见的频域滤波方法包括理想滤波器、巴特沃斯滤波器和卡尔曼滤波器等。

理想滤波器是一种理论上的参考滤波器，通过设定截止频率，将低于该频率的部分滤除；巴特沃斯滤波器是一类具有光滑频率响应特性的滤波器，可以实现指定截止频率的滤波；卡尔曼滤波器是一种递推滤波器，可以对由线性动态系统生成的信号进行滤波和预测。

除了以上的基本原理和方法，频谱分析在各个领域都有广泛的应用。

在通信领域，频谱分析可以用于信号调制和解调、信道估计和均衡，帮助提高信号传输的可靠性和性能。

在雷达领域，频谱分析可以用于目标检测、跟踪和成像，提高雷达系统的探测能力和目标分辨率。

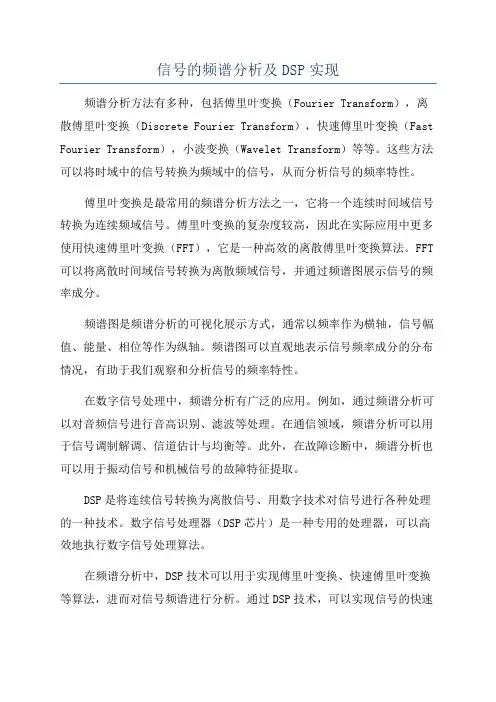

信号的频谱分析及DSP实现频谱分析方法有多种，包括傅里叶变换（Fourier Transform），离散傅里叶变换（Discrete Fourier Transform），快速傅里叶变换（Fast Fourier Transform），小波变换（Wavelet Transform）等等。

这些方法可以将时域中的信号转换为频域中的信号，从而分析信号的频率特性。

傅里叶变换是最常用的频谱分析方法之一，它将一个连续时间域信号转换为连续频域信号。

傅里叶变换的复杂度较高，因此在实际应用中更多使用快速傅里叶变换（FFT），它是一种高效的离散傅里叶变换算法。

FFT 可以将离散时间域信号转换为离散频域信号，并通过频谱图展示信号的频率成分。

频谱图是频谱分析的可视化展示方式，通常以频率作为横轴，信号幅值、能量、相位等作为纵轴。

频谱图可以直观地表示信号频率成分的分布情况，有助于我们观察和分析信号的频率特性。

在数字信号处理中，频谱分析有广泛的应用。

例如，通过频谱分析可以对音频信号进行音高识别、滤波等处理。

在通信领域，频谱分析可以用于信号调制解调、信道估计与均衡等。

此外，在故障诊断中，频谱分析也可以用于振动信号和机械信号的故障特征提取。

DSP是将连续信号转换为离散信号、用数字技术对信号进行各种处理的一种技术。

数字信号处理器（DSP芯片）是一种专用的处理器，可以高效地执行数字信号处理算法。

在频谱分析中，DSP技术可以用于实现傅里叶变换、快速傅里叶变换等算法，进而对信号频谱进行分析。

通过DSP技术，可以实现信号的快速采集、变换、滤波、功率谱估计等操作，并且具有计算速度快、精度高、灵活性强等优点。

在具体的DSP实现中，通常需要进行信号采集、数模转换、滤波、频谱转换、频谱图绘制等步骤。

首先，需要使用模数转换器将模拟信号转换为数字信号，并通过采样频率确定采样点数。

然后，通过滤波器对信号进行滤波处理，去除不需要的频率成分。

接下来，使用FFT算法进行频谱转换，并通过频谱图对信号进行可视化展示。

第三章连续信号的频谱介绍连续信号的频谱是指将连续信号在频域上的表示，它能够展示信号在不同频率上的能量分布情况。

频谱分析是信号处理中的重要内容，能够帮助我们理解信号的特性，并进行信号的分析与处理。

在本章中，我们将详细介绍连续信号的频谱分析方法和相关概念。

1.连续信号的频谱连续信号是指在时间上是连续变化的信号，可以通过连续时间的函数来表示。

在频域上，连续信号可以通过傅里叶变换来表示。

傅里叶变换将信号从时域转换到频域，给出了信号在不同频率上的能量分布情况。

连续信号的频谱是傅里叶变换结果的模值，它反映了信号在不同频率上的能量大小。

2.连续傅里叶变换连续傅里叶变换(CFT)是一种将连续信号从时域转换到频域的方法。

通过对连续信号进行积分运算，可以得到信号的频谱表示。

连续傅里叶变换的公式如下：F(ω) = ∫f(t)e^(-jωt)dt其中，F(ω)表示频率为ω的频谱，f(t)表示时域信号，e^(-jωt)是复指数函数。

通过计算不同频率ω下的复指数函数与信号的积分，可以得到连续信号的频谱。

3.连续信号的频谱性质连续信号的频谱具有以下几个重要性质：-零频率分量：频谱中的零频率分量表示了信号的直流分量，即信号在频域上的平均能量。

它在频谱中通常位于中心位置。

-频谱对称性：如果原始信号是实数信号，则频谱具有共轭对称性，即F(ω)=F*(-ω)，其中F*(-ω)表示F(ω)的共轭复数。

-线性性质：信号的线性组合的频谱等于各个信号频谱的线性组合。

-平移性质：将信号在时域上平移，会导致频谱在频域上平移同样的量。

- 抽样定理：如果信号的最高频率为f_max，则抽样频率f_s至少应为2f_max才能完整地恢复信号。

4.频谱分析方法为了获取连续信号的频谱信息，需要进行频谱分析。

-傅里叶变换：利用积分运算将信号从时域转换到频域。

-快速傅里叶变换(FFT)：快速傅里叶变换是一种高效的傅里叶变换算法，能够快速计算信号的频谱。

-功率谱密度(PSD)：功率谱密度是对信号能量在频域上进行定量描述的方法，可以用于分析信号的频率成分。

如何使用小波变换进行信号频谱分析引言信号频谱分析是一种重要的信号处理技术，可以帮助我们了解信号的频率特性。

在信号处理领域，小波变换是一种常用的方法，可以有效地分析非平稳信号的频谱特性。

本文将介绍小波变换的原理、方法和应用，以及如何使用小波变换进行信号频谱分析。

一、小波变换的原理小波变换是一种时频分析方法，通过将信号分解成不同尺度和频率的小波基函数，来描述信号的时频特性。

小波基函数是一组具有局部性质的函数，可以在时域和频域上进行精确的定位。

小波变换的核心思想是将信号分解成不同频率的小波系数，然后通过对小波系数的分析，得到信号的频谱特性。

二、小波变换的方法小波变换有多种方法，常用的有连续小波变换（CWT）和离散小波变换（DWT）。

连续小波变换是对信号进行连续的尺度和平移变换，可以得到连续的小波系数。

离散小波变换是对信号进行离散的尺度和平移变换，可以得到离散的小波系数。

在实际应用中，离散小波变换更为常用，因为它具有计算效率高、实现简单等优点。

三、小波变换的应用小波变换在信号处理领域有广泛的应用，其中之一就是信号频谱分析。

通过对信号进行小波变换，可以得到信号在不同频率上的能量分布情况，进而分析信号的频谱特性。

小波变换还可以用于信号去噪、边缘检测、特征提取等方面的应用。

例如，在音频处理中，可以使用小波变换来分析音频信号的频谱特性，从而实现音频的降噪和音乐特征提取等功能。

四、使用小波变换进行信号频谱分析的步骤1. 选择合适的小波基函数：小波基函数的选择是进行小波变换的关键，不同的小波基函数适用于不同类型的信号。

常用的小波基函数有Daubechies小波、Haar小波等。

根据信号的特点选择合适的小波基函数。

2. 进行小波分解：将待分析的信号进行小波分解，得到信号在不同频率上的小波系数。

小波分解可以使用离散小波变换进行，得到离散的小波系数。

3. 分析小波系数：对小波系数进行分析，可以得到信号在不同频率上的能量分布情况。

如何在Matlab中进行信号频谱分析一、引言信号频谱分析是一种重要的信号处理技术，它可以帮助我们理解信号的频率特性和频谱分布。

在Matlab中，有多种方法可以用来进行信号频谱分析，本文将介绍其中几种常用的方法。

二、时域分析1. 快速傅里叶变换（FFT）快速傅里叶变换（FFT）是最常用的频谱分析工具之一。

在Matlab中，可以使用fft函数对信号进行FFT分析。

首先，将信号数据传入fft函数，然后对结果进行处理，得到信号的频谱图。

通过分析频谱图，我们可以了解信号的频率成分和频谱分布。

2. 窗函数窗函数可以帮助我们减小信号分析过程中的泄漏效应。

在Matlab中，可以使用hamming、hanning等函数生成窗函数。

通过将窗函数乘以信号数据，可以减小频谱中的泄漏效应，得到更准确的频谱图。

三、频域分析1. 功率谱密度（PSD）估计功率谱密度（PSD）估计是一种常见的频域分析方法，用来估计信号在不同频率上的功率分布。

在Matlab中，可以使用pwelch函数进行PSD估计。

pwelch函数需要输入信号数据和采样频率，然后输出信号的功率谱密度图。

2. 自相关函数自相关函数可以帮助我们了解信号的周期性。

在Matlab中，可以使用xcorr函数计算信号的自相关函数。

xcorr函数需要输入信号数据，然后输出信号的自相关函数图。

四、频谱图绘制与分析在进行信号频谱分析后，我们需要将分析结果进行可视化。

在Matlab中，可以使用plot函数绘制频谱图。

通过观察频谱图，我们可以进一步分析信号的频率成分和频谱特性。

可以注意以下几点：1. 频谱图的横轴表示频率，纵轴表示幅度。

通过观察频谱图的峰值位置和幅度大小，可以了解信号中频率成分的分布情况。

2. 根据信号的特点，选择合适的分析方法和参数。

不同的信号可能需要采用不同的分析方法和参数，才能得到准确的频谱分布。

五、实例分析为了更好地理解如何在Matlab中进行信号频谱分析，以下是一个简单的实例分析。
