电能表错接线的主要原因

第1篇一、前言随着电力行业的不断发展，电力系统的安全运行日益受到重视。

然而，在实际工作中，由于接线错误导致的安全事故、设备损坏等问题时有发生。

为了提高电力系统的安全运行水平，本文对错误接线问题进行了总结分析，以期为相关工作人员提供参考。

二、错误接线类型及原因1. 错误接线类型（1）中性线和接地线未分清（2）相线与零线接反（3）三相电源接错（4）接地线接错（5）倍率错误（6）电流互感器、电压互感器接线错误2. 错误接线原因（1）接线人员技术水平不高（2）工作责任心不强（3）施工图纸错误（4）设备质量不合格（5）现场管理混乱三、错误接线危害1. 安全事故：错误接线可能导致电气设备过载、短路，引发火灾、触电等安全事故。

2. 设备损坏：错误接线可能导致电气设备损坏，缩短设备使用寿命。

3. 计量不准确：错误接线可能导致电能计量不准确，给企业造成经济损失。

4. 影响电力系统稳定运行：错误接线可能导致电力系统出现电压、频率波动，影响电力系统的稳定运行。

四、错误接线案例分析1. 案例一：某企业配电室发生火灾，原因是接线人员将中性线和接地线接反，导致设备外壳带电，引起火灾。

2. 案例二：某住宅小区发生触电事故，原因是居民在改造家中电路时，将相线与零线接反，导致触电。

3. 案例三：某工厂电能表计量不准确，原因是接线人员将电流互感器、电压互感器接反，导致电能表计量值偏低。

五、预防措施1. 加强接线人员培训，提高其技术水平。

2. 强化工作责任心，确保接线质量。

3. 严格审查施工图纸，确保图纸准确无误。

4. 加强设备质量检验，确保设备质量合格。

5. 优化现场管理，规范操作流程。

6. 定期开展安全检查，及时发现并处理错误接线问题。

六、结论错误接线是电力系统运行中常见的安全隐患，严重威胁着电力系统的安全稳定运行。

通过对错误接线类型、原因、危害及预防措施的分析，有助于提高电力系统的安全运行水平。

相关工作人员应高度重视错误接线问题，采取有效措施，确保电力系统的安全稳定运行。

三相三线有功电能表常见错误接线解析电能表是电能计量的重要器具，它的准确可靠直接关系到供用双方的利益，是供用双方关注的焦点，同时也是计量工作的重点。

在日常、检测和维护工作中，经常接触到计量高电压、大容量的三相三线有功电能表错误接线。

在这种错误的运行状态下，即使电能表和互感器本身的准确度很高，也达不到准确计量的目的。

错误接线常常会使计量的电能值发生错误甚至无法计量，严重的还可能造成人身伤亡或仪器仪表、设备的损坏，同时也会给企业带来一定的经济损失。

因此判断和分析电能计量装置接线错误类型，并对错误电量进行准确计算，是保证供用电双方利益的关键。

1 三相三线有功电能表正确接线在电力系统和电力用户中，计量装置的错误接线是有可能发生的，若有人为窃电的话，错误的接线更是花样百出。

单相电能表或直接接入式三相表，其接线较为简单，差错少，即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表，则比较容易发生错误接线。

因为是电流、电压二次回路两者的结合，再加上极性反接和断线等就有很多种可能的接线方式。

1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图：在没有中性线的三相三线系统中，IU+IV+IW=0，因此不论负载是否对称，都可以不用其中一相电流就能准确计量三相电能。

不论负载是否对称，三相三线有功电能表计量的功率是元件1和元件2各自计量的功率之和，即电能表计量的功率表达式是P=UUVIU+UWVIW。

1.2 三相三线有功电能表接线的判别方法对于三相三线有功电能表的带电检查，需要经过对相关数据的测量和对各相量的分析，才可以得出错误接线的接线方式。

在这里，我们主要分析的是电能表有计量的情况，在此情况下需要测试的有关数据有各线电压值、电流值、UUV 与IU相量夹角、UWV和IW的相量夹角、UUV与UWV的相量夹角。

具体分析步骤如下：三相三线带电线路检查，相关数据测量。

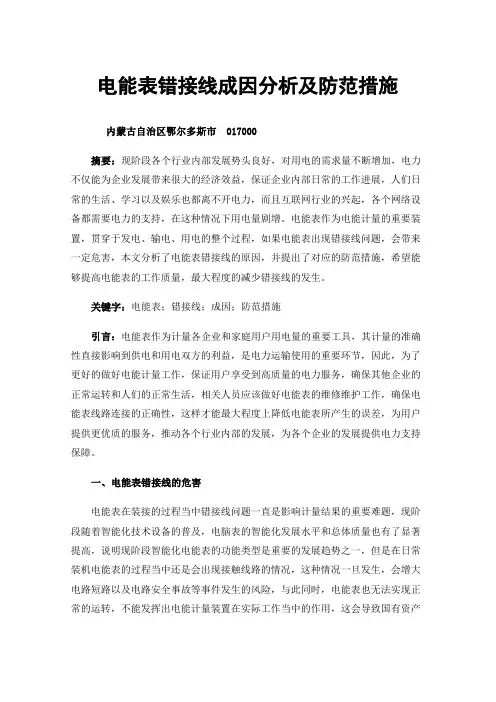

电能表错接线成因分析及防范措施内蒙古自治区鄂尔多斯市017000摘要：现阶段各个行业内部发展势头良好，对用电的需求量不断增加，电力不仅能为企业发展带来很大的经济效益，保证企业内部日常的工作进展，人们日常的生活、学习以及娱乐也都离不开电力，而且互联网行业的兴起，各个网络设备都需要电力的支持，在这种情况下用电量剧增。

电能表作为电能计量的重要装置，贯穿于发电、输电、用电的整个过程，如果电能表出现错接线问题，会带来一定危害，本文分析了电能表错接线的原因，并提出了对应的防范措施，希望能够提高电能表的工作质量，最大程度的减少错接线的发生。

关键字：电能表；错接线；成因；防范措施引言：电能表作为计量各企业和家庭用户用电量的重要工具，其计量的准确性直接影响到供电和用电双方的利益，是电力运输使用的重要环节，因此，为了更好的做好电能计量工作，保证用户享受到高质量的电力服务，确保其他企业的正常运转和人们的正常生活，相关人员应该做好电能表的维修维护工作，确保电能表线路连接的正确性，这样才能最大程度上降低电能表所产生的误差，为用户提供更优质的服务，推动各个行业内部的发展，为各个企业的发展提供电力支持保障。

一、电能表错接线的危害电能表在装接的过程当中错接线问题一直是影响计量结果的重要难题，现阶段随着智能化技术设备的普及，电脑表的智能化发展水平和总体质量也有了显著提高，说明现阶段智能化电能表的功能类型是重要的发展趋势之一，但是在日常装机电能表的过程当中还是会出现接触线路的情况，这种情况一旦发生，会增大电路短路以及电路安全事故等事件发生的风险，与此同时，电能表也无法实现正常的运转，不能发挥出电能计量装置在实际工作当中的作用，这会导致国有资产的流失，所以应该对电脑表接触线进行一定的防范，最大程度上提高电能表的工作质量。

二、电能表错接线成因分析（一）工作人员安装错误现阶段一些相关工作人员并没有具备良好的综合素质能力水平，有的员工在工作之前甚至都没有进行一系列的岗前培训就上岗工作了，而且企业也没有对内部工作人员定期的进行培训，导致很多员工并没有高素质的电能表装接能力，而且有的员工在对电能表装置安装的过程当中工作不够认真细心，没有加强对出厂高压配电柜的验收，同时也没有对计量装置的接线进行仔细的核对，就草草的了事，这在很大程度上增加了电能表装接的随意性，会导致电能表的装接线出现错误，不仅会影响到正常的计量工作，还会为后续的使用埋下一定的安全隐患，可能在电能表工作的过程当中发生短路，导致电力外流，造成安全事故，严重影响到用户的生命财产安全。

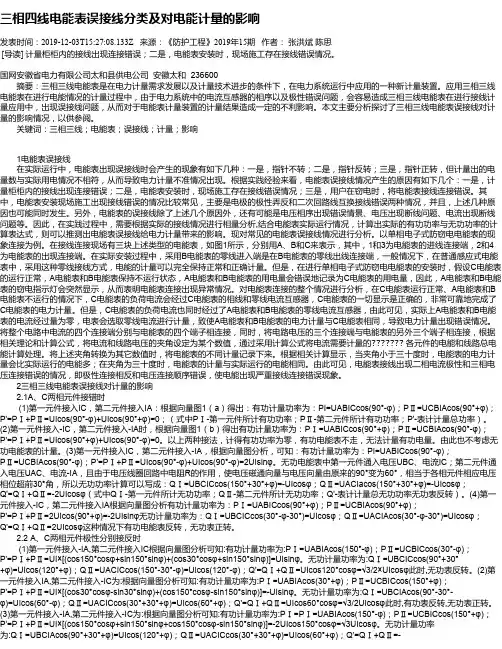

三相四线电能表误接线分类及对电能计量的影响发表时间：2019-12-03T15:27:08.133Z 来源：《防护工程》2019年15期作者：张洪斌陈思[导读] 计量柜柜内的接线出现连接错误；二是，电能表安装时，现场施工存在接线错误情况。

国网安徽省电力有限公司太和县供电公司安徽太和 236600摘要：三相三线电能表是在电力计量需求发展以及计量技术进步的条件下，在电力系统运行中应用的一种新计量装置。

应用三相三线电能表在进行电能情况的计量过程中，由于电力系统中的电流互感器的相序以及极性错误问题，会容易造成三相三线电能表在进行接线计量应用中，出现误接线问题，从而对于电能表计量装置的计量结果造成一定的不利影响。

本文主要分析探讨了三相三线电能表误接线对计量的影响情况，以供参阅。

关键词：三相三线；电能表；误接线；计量；影响1电能表误接线在实际运行中，电能表出现误接线时会产生的现象有如下几种：一是，指针不转；二是，指针反转；三是，指针正转，但计量出的电量数与实际用电情况不相符，从而导致电力计量不准情况出现。

根据实践经验来看，电能表误接线情况产生的原因有如下几个：一是，计量柜柜内的接线出现连接错误；二是，电能表安装时，现场施工存在接线错误情况；三是，用户在窃电时，将电能表接线连接错误。

其中，电能表安装现场施工出现接线错误的情况比较常见，主要是电极的极性弄反和二次回路线互换接线错误两种情况，并且，上述几种原因也可能同时发生。

另外，电能表的误接线除了上述几个原因外，还有可能是电压相序出现错误情景、电压出现断线问题、电流出现断线问题等。

因此，在实践过程中，需要根据实际的接线情况进行相量分析,结合电能表实际运行情况，计算出实际的有功功率与无功功率的计算表达式，则可以推测出电能表误接线给电力计量带来的影响。

现对常见的电能表误接线情况进行分析。

以单相电子式防窃电电能表的现象连接为例。

在接线连接现场有三块上述类型的电能表，如图1所示，分别用A、B和C来表示，其中，1和3为电能表的进线连接端，2和4为电能表的出现连接端。

电能计量装置的错误接线及接线检查方法摘要：电能计量和电网的运行有着密切的关系，同时也显示了电力企业当前的技术水平，在实际工作中需要加强对电能计量装置接线问题的深入分析，满足准确和可靠的要求，搭建电力企业和用户之间的良好关系，同时还要做好先进技术的融入，对电能计量装置运行情况的全面监督，避免出现损伤利益的行为，以此来提高电能计量装置管理的效果，推动电力企业的稳定发展。

关键词：电能计量装置；接线错误；检查电能计量装置在电力企业中的重要性是非常突出的，满足发电供电用电等不同的需要，但是如果在电能计量装置中出现接线错误的话，那么会导致电能计量装置存在不准确的问题，因此需要相关岗位人员进行规范性的检查以及安装，避免由于接线故障而导致设备无法正常的运行。

从宏观性的角度提出更加科学的优化策略，保证电能计量装置的正确使用，以此来提高最终的经济效益和使用效果。

一、电能计量装置接线错误的原因（一）装置本身1.单相电路有功电能计量错误接线这一现象在实际工作中是比较常见的，主要是由于安装人员在接线过程中存在一定的失误，使得一些线路出现反接的问题，并且在一些线路接线时还会存在较严重的混淆情况，影响设备的正常使用。

与此同时，在电能计量装置接线时，并没有正确地区分进线和出线，在安装时存在盲目性的特点，影响接线水平的提高。

电能计量装置的电流线圈和电源之间的短路情况使得电能表无法正常的运行，这也是出现接线错误的主要原因[1]。

最后在日常工作中由于相关安装人员的疏忽导致电压够连片，并没有正确的连接，不仅会增加电能表日常使用的故障，还会导致后续的工作产生一定的影响。

2.三相四线电路有功电能计量接线错误在电能计量装置管理过程中，需要加强日常检查的重视程度，并且合理的区分好不同的区域，提高最终检查的效果。

在进行线圈连接时，电压线圈会出现断线的问题，以此导致了电能表出现接线错误的问题，同时在电能表正常运行时需要将电流互感器接入到设备中，但是如果相关安装人员并没有加强对设备结构的深入分析，那么也会出现接线错误的问题。

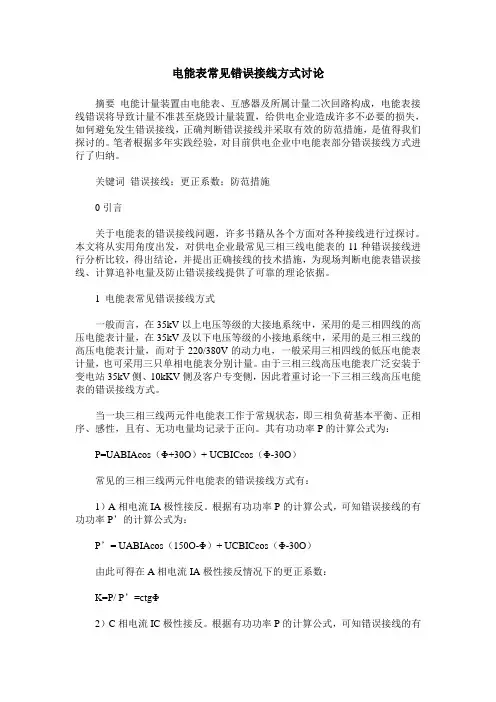

电能表常见错误接线方式讨论摘要电能计量装置由电能表、互感器及所属计量二次回路构成，电能表接线错误将导致计量不准甚至烧毁计量装置，给供电企业造成许多不必要的损失，如何避免发生错误接线，正确判断错误接线并采取有效的防范措施，是值得我们探讨的。

笔者根据多年实践经验，对目前供电企业中电能表部分错误接线方式进行了归纳。

关键词错误接线；更正系数；防范措施0引言关于电能表的错误接线问题，许多书籍从各个方面对各种接线进行过探讨。

本文将从实用角度出发，对供电企业最常见三相三线电能表的11种错误接线进行分析比较，得出结论，并提出正确接线的技术措施，为现场判断电能表错误接线、计算追补电量及防止错误接线提供了可靠的理论依据。

1 电能表常见错误接线方式一般而言，在35kV以上电压等级的大接地系统中，采用的是三相四线的高压电能表计量，在35kV及以下电压等级的小接地系统中，采用的是三相三线的高压电能表计量，而对于220/380V的动力电，一般采用三相四线的低压电能表计量，也可采用三只单相电能表分别计量。

由于三相三线高压电能表广泛安装于变电站35kV侧、10kKV侧及客户专变侧，因此着重讨论一下三相三线高压电能表的错误接线方式。

当一块三相三线两元件电能表工作于常规状态，即三相负荷基本平衡、正相序、感性，且有、无功电量均记录于正向。

其有功功率P的计算公式为：P=UABIAcos（Φ+30O）+ UCBICcos（Φ-30O）常见的三相三线两元件电能表的错误接线方式有：1）A相电流IA极性接反。

根据有功功率P的计算公式，可知错误接线的有功功率P’的计算公式为：P’= UABIAcos（150O-Φ）+ UCBICcos（Φ-30O）由此可得在A相电流IA极性接反情况下的更正系数：K=P/ P’=ctgΦ2）C相电流IC极性接反。

根据有功功率P的计算公式，可知错误接线的有功功率P’的计算公式为：P’= UABIAcos（Φ+30O）+ UCBICcos（Φ+150O）由此可得在C相电流IC极性接反情况下的更正系数：K=-ctgΦ3）A、C相电流极性均接反。

三相四线电能表常见错误接线分析摘要：三相四线电能表的功能主要在于精确计量电能，进而实现用电安全与保证计量的科学性，电能表常装置在客户终端。

要实现电能计量功能的准确、高效，就一定要确保电能表接线的正确。

本文分析了三相四线电能表常见的错误接线，并提出检测方法，以供同行业参考。

关键词：三相四线；电能表；接线0.引言通常来说，国内多采取相量法来检查三相四线电能表的错位接线，但因相量法操作较为复杂，对从业时间不长的用电稽查人员而言，实践难度大且易产生误判，缺乏时效性。

对比之下，压降测试技术通过高效的工作效率与精确的电能计量，已广泛应用于装表接电的实际工作中，对用户与供电单位的经济效益起到了有利保障。

1.常见错误接线一是电压断线，电能表二次回路基本是使用铜芯导线为材料，而入户电线主要以多股铝芯线为主。

两种材料对连接工艺有严格标准，即如果线路于连接时处理不慎，则会致使导线长时间运行在过压的状态，易发生氧化，从而导致电能表缺相运行，最终计量发生误差。

二是电压电流相位不同。

这种错误接线会使得电流互感器和电能表装置位于不同操作界面，在功率参数的作用下，电能表的运行不稳定，快慢不一。

对此可行抽压法，对三相四线正转情况施以相关核查、考量。

三是零线未接入，由于零线接触不适导致内部线路发生断开，在电量负荷不均时，电能表计量受到极大制约。

2.检测三相四线电能表电流互感器二次回路方法2.1检测原理对电流二次同路极性端各相电压幅值展开检测，得知测量值中电流同相电压最小。

如果Ua1、Ub1、Uc1分别对应流过电能表一元件、二元件、三元件的电流线圈电压降，可得出电能表每一电压线圈所加电压相位关系图。

可知Uaa1、Uab1、Uac1作为A相电压对应a1、b1、c1电压值，其中Ua同相的极性端电压幅值最低，同理可证，把极性端对各相位电压幅值测出，最小电压便是该相电流。

3.测试三相四线电能表常见错误接线方法3.1仪表准备通过压降测试技术测试时，测试仪表中应包括高精度的数字万用表、相序表、钳形电流表[1]。

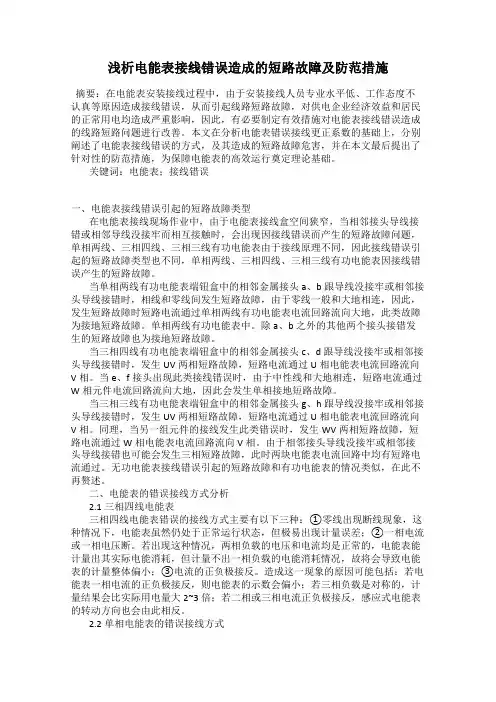

浅析电能表接线错误造成的短路故障及防范措施摘要：在电能表安装接线过程中，由于安装接线人员专业水平低、工作态度不认真等原因造成接线错误，从而引起线路短路故障，对供电企业经济效益和居民的正常用电均造成严重影响，因此，有必要制定有效措施对电能表接线错误造成的线路短路问题进行改善。

本文在分析电能表错误接线更正系数的基础上，分别阐述了电能表接线错误的方式，及其造成的短路故障危害，并在本文最后提出了针对性的防范措施，为保障电能表的高效运行奠定理论基础。

关键词：电能表；接线错误一、电能表接线错误引起的短路故障类型在电能表接线现场作业中，由于电能表接线盒空间狭窄，当相邻接头导线接错或相邻导线没接牢而相互接触时，会出现因接线错误而产生的短路故障问题，单相两线、三相四线、三相三线有功电能表由于接线原理不同，因此接线错误引起的短路故障类型也不同，单相两线、三相四线、三相三线有功电能表因接线错误产生的短路故障。

当单相两线有功电能表端钮盒中的相邻金属接头a、b跟导线没接牢或相邻接头导线接错时，相线和零线间发生短路故障，由于零线一般和大地相连，因此，发生短路故障时短路电流通过单相两线有功电能表电流回路流向大地，此类故障为接地短路故障。

单相两线有功电能表中。

除a、b之外的其他两个接头接错发生的短路故障也为接地短路故障。

当三相四线有功电能表端钮盒中的相邻金属接头c、d跟导线没接牢或相邻接头导线接错时，发生UV两相短路故障，短路电流通过U相电能表电流回路流向V相。

当e、f接头出现此类接线错误时，由于中性线和大地相连，短路电流通过W相元件电流回路流向大地，因此会发生单相接地短路故障。

当三相三线有功电能表端钮盒中的相邻金属接头g、h跟导线没接牢或相邻接头导线接错时，发生UV两相短路故障，短路电流通过U相电能表电流回路流向V相。

同理，当另一组元件的接线发生此类错误时，发生WV两相短路故障，短路电流通过W相电能表电流回路流向V相。

由于相邻接头导线没接牢或相邻接头导线接错也可能会发生三相短路故障，此时两块电能表电流回路中均有短路电流通过。

谈谈电能计量装置常见错误接线和检查方法引言电能计量装置的准确性不仅取决于电能表、互感器的等级，还与它们的接线有关。

即使电能表和互感器本身准确性很高，接线错误也会导致整套计量装置少计、不计或反记，致使电力企业遭受损失。

因此，在电力运行过程中，需要对电能计量装置进行定期的检查，做到预防工作，以确保电能计量装置的准确性。

本文结合笔者的工作总结，主要就电能计量错误接线的形式及检查方法进行了论述。

1 电能计量装置中常见错误接线在整个电能计量装置中，主要包括电能表、互感器和附件、失压计时仪以及二次回路部分。

在出现接线错误的过程中，都能通过不同的部件反映出来。

而在电能计量装置中常见错误接线形式主要包括以下几方面：1.1 计量单相电路有功电能的错误接线计量单相电路有功电能的错误接线是整个电能计量装置错误接线中最为常见的错误类型，在这种错误类型中，主要分为以下5个方面：第一，工作人员在连接相线与零线的过程中，由于工作失误将其接反。

第二，在整个装置中，工作人员没有准确的区分装置的进出线。

第三，在接线的过程中，电流线圈与电源之间出现短路。

第四，在接线时，工作人员忘记连接电压钩连片。

第五，在计量380V单相负载电能时，工作人员习惯用一只220V的单相电能表读数乘以2的方法来计量，然而这种方法缺乏一定的规范性与稳定性。

1.2 計量三相四线电路有功电能的错误接线计量三相四线电路有功电能的错误接线形式中，主要包括以下3种：（1）在三相四线有功电能表电压线圈连接的过程中，电压线圈中线出现断线状况。

（2）三相四线有功电能表在运转的过程中，本应经过一台电流互感器接入电路，然而在某些状况下经过两台电流互感器连入电路，由此造成错误接线。

（3）在计量三相四线电路有功电能时，工作人员习惯使用三相三线两元件来对其进行计量，这样的计量结果与实际结果存在很大的偏差。

1.3 计量三相三线电路有功电能的错误接线计量三相三线电路有功电能的错误接线形式有：（1）电流端子进出线接反；（2）电压端子接线顺序不对；（3）电压与电流相位不对应等。

1电能计量装置错误接线分析及退补电量计算一、电能表错误接线分析 1、单相有功电能表错误接线分析（1）未接电压挂钩：0)u (i,:元件= 0P = 表不转。

（2）电压挂钩接②端：)u ,i (i :元件b + 电压元件损耗被计入电能表，对用户不公平，因用户已分摊了表损电费。

2（3）火线②进①出：u)(-i,:元件 ϕ-=cos UI P 表反转。

（4）火线、零线搞错：(-i,-u):元件 ϕ=cos UI P 负载1的电能被正确计量，但负载2的电能不被计量，所以容易造成窃电。

（5）火线①进，零线②进：火零线被电流元件短接，若电源方向送电，立刻烧毁电表。

2、三相四线有功电能表错误接线分析分析步骤：（1）确定各元件所接电流、电压；（2）画各元件所接电流、电压相量图；（3）根据相量图，写出电能表在对称负载时，各元件的功率表达式及总功率表达式并化简；（4）由化简后的总功率表达式判断计量是否正确。

【例1】某三相四线有功电能表接线如下图所示，试分析计量是否正确。

34解：三个元件所接电流、电压分别为：)U ,I (:1A a ••元件、)U ,I (:2元件B c ••、)U ,I (:3元件C b ••-5根据相量图得负载对称时三个元件的功率分别为：ϕ=cos UI P 1、)120cos(UI P 2ϕ+︒=、)60cos(UI P 3ϕ+︒=∴总功率 )sin 3(cos UI P P P P 321ϕ-ϕ=++='A•U6∴计量不正确。

【例2】某三相四线有功电能表接线为)U ,I (:1元件B a ••、)U ,I (:2元件C b ••、)U ,I (:3元件A c ••试分析计量是否正确。

解：根据三相四线有功电能表相量图得负载对称时三个元件的功率分别为：)120cos(UI P 1ϕ-︒=、)120cos(UI P 2ϕ-︒=、)120cos(UI P 3ϕ-︒=∴总功率)sin 23cos 21(UI 3)120cos(UI 3P P P P 321ϕ+ϕ-=ϕ-︒=++=' ∴计量不正确。

直接接入式单相有功电能表的错误接线共有十几种，其中常见的有短路电能表的电流线圈接线、分流电能表的电流线圈接线、开路电流线圈的接线、对调电流线圈的进出线接线、一火一地开路电流线圈接线、一火一地火线与地线换位接线等，均是人为地改变加于电能表上正确计量电流值的错误接线。

单相电能表错误接线有下列几种：1.将端子2、5直接短接时，电流线圈被短路，负荷电流不通过电能表的电流线圈，电能表转盘不转。

2.当电能表的2、5端子通过电阻短接时，对电能表电流线圈构成并联电路，电流线圈通的电流只是负荷电流的一部分，转盘慢转。

3.当端子5开路，2、4端子间连接负载时，电能表的电流线圈开路，电源经端子1、2和4、3构成回路供电，转盘不转。

4.将电流线圈进出线对调时，即火线接端子5经电压线圈、端子1、负载、端子4、3至地(零)线构成回路，因电流方向与正常时相反，转盘反转。

5.当端子5开断，而负载连接在端子2和地之间时，负荷电流不通过电流线圈，电能表不转。

6.当端子5开断，火线与零线换位时，即火线接端子3、零线接端子1，负载连接在端子4和地之间时，电流线圈因无电流通过，电能表停转。

因此，装表人员务必使负荷电流全部通过电能表的电流线圈，方可避免错误接线。

对于改变加于电能表电压线圈的电压值的错误接线方式有以下几种：电压脱钓法接线、开路电压线圈法接线、短路电压线圈法接线、分压电压线圈电压接线等。

1.电压脱钓法接线系指将端子2与端子1脱离，使电压线圈失压致使电能表不转。

2.开路电压线圈法接线是将端子4、5开断，负载连接在端子3和地(零)线之间，电压线圈开路失压而使电能表不转。

3.短路电压线圈接线是把2、4端子短接，而把负载连接在端子3与零线之间或将负载经过电流线圈接经端子1接火线，负载经端子5、4再接地的接线方式，因电压线圈端子2、4被短接失压，电能表不转。

4.分压法接线是指在电压线圈回路中串联一个电阻，使电压线圈上的电压降低而变慢的接线负载的一端通过端子3、电流线圈、端子1接火线、端子1、2脱离，火线经串联电阻、端子2、电压线圈并和负载的另一端通过端子5、4至地构成回路，负载上的电压正常而不影响用电。

三相三线制电能表错误接线分析及电量纠正摘要：在电能表的使用过程中，确保接线不发生错误是实现电能表正确计量的前提条件。

本文对电能表的三种接线方式进行了简要阐述，说明了三相三线制电能表错误接线判断原理，分析了三相三线制电能表的常见接线错误，并对错误接线的电量进行了纠正，供相关工作人员参考借鉴。

关键词：电能表；三相三线制；错误接线；电量纠正引言电能表的计量精度主要取决于两个因素，其一是电能表自身的计量偏差，偏差越小则电能表的精度越大，反之亦然；其二是电能表在使用过程中的线路连接是否正确，线路连接正确，则电能表计量正常，反之则会出现较大的数值偏差。

由于技术的不断革新，电能表自身的精度不断提升，计量误差基本可以忽略，目前出现的电能表计量不准确的情况多由错误接线引起。

因此，对于电能表错误接线的分析及电量纠正对电能表的使用至关重要。

1 电能表接线方式概述电能表的接线具有三种不同的方式，分别是：三相三线制接线方式、三相四线制接线方式以及单相接线方式。

单相结线的操作最为简单，接线中出现的错误比较容易发现；三相四线制的接线方式从原理上看与单项接线方式相同，接线操作也相对简单；三相三线制的接线方式属于二元件电能表接线，在实际测量中应用得最为广泛，但接线方式最为复杂，接线错误不容易发现。

如图一所示为三相三线电能表的接线原理图和相量图[1]。

图一三相三线电能表的接线原理图和相量图2 三相三线制电能表错误接线判断原理三相三线制接线的电能表中存在Ua、Ub、Uc三相电，对应着6种不同的接线方式，综合接线时出现的电压互感器极性错误连接的问题，可能出现的电能表线路错接情况有20种以上。

由于接线错误的种类纷繁复杂，给错误接线的判断工作带来了较大的难度[2]。

在出现电能表接线错误时，可以通过测量电压的方式判断PT极性是否出现反接；通过测量电流的方式判断CT极性是否出现反接；通过侧量功率和相角的方式得出电流与电压之间的夹角，并计算出cos的值，确定电压与电流的矢量相别后，分别计算不同元件的电流与电压的矢量相别，判断出现错误接线的原因。

浅谈单相电能表误接线及分析摘要：针对电子式电能表在接线过程中经常遇到错误接线，导致计量不准确或烧毁电能表和设备，有时会烧伤装表人员脸部毁容，危险极大，为此，电能表接线正确与否非常重要。

下面就电能表接线方式和错误接线进行分析。

关键词：电能表接线方式接错分析电能表的接线是指电能表联通测量用互感器与被测电路之间的连接关系。

电能表的接线方式有多种多样，它是有被测电路（单相、三线三制、三相四线制）等、测量对象（有功或无功电能表）以及选用的电能表或互感器等多种情况决定的。

不管那种接线方式，必须保正接线的正确性，如果接线不正确，即使电能表和互感器本身的准确度有多高，也达不到准确计量的目的。

为此接线错误，有时会使错误的计量达到不充许的程度，甚至会因接线错误造成人身伤亡或仪表、设备的损坏。

所以，必须按照设计要求和规程的规定进行接线，才能达到计量准确。

计量单相电路有功多能表接线1.1、直接接入式直接接入式接线就是将电能表端子盒内的端子直接接入被测电路。

根据单相电能表端子盒内电压、电流端子排列方法的不同，又可将直接接入式分为：单进单出（图1-1）即端子1和端子3进；端子2和端子4出；若双进双出（图1-2）两种方式。

这两种方式的接线原理是一样的，因为它们多反映的功率都是P=UICOS.另外，它们的电压、电流端子同名端子的连接片都是在表内连好的。

所不同的仅仅是端子盒内电压、电流的出入的排列位置不同。

所以，接线之前必须核准端子排列方式。

如果误将单出方式双进双出方式接线，则会造成电流线圈与电源线短路而烧表。

图1-1单进单出接线方式图1-2双进双出接线方式经过互感器接线方式当电能表电流或电压的量程不能满足要求时，便需要经过互感器接入，有时只需经过电流互感器接入，有时需同时经过电流互感器和电压互感器接入。

当电能表内电流、电压同名端子连接片时连着的，可采用电流、电压线共用方式接线；当连接片是拆开的，则应采取电流、电压分开方式接入。

浅析三相三线电能表错误接线判断及处理发布时间：2021-12-17T03:56:57.049Z 来源：《河南电力》2021年8期作者：叶新[导读] 电能计量的准确性对计划用电、节约用电和成本核算起到决定性的作用。

电能表是统计电量的重要工具，在安装使用过程中，接线错误时有发生，造成计量故障，甚至造成很大的经济损失。

（广东电网有限责任公司河源供电局广东河源 517000）摘要：本文首先分析三相三线电能表接电中错误接线的原因及类型，深入探讨三相三线电能表错误接线的判断原理，结合案例对相位表法的实际应用进行分析三相三线电能表中错误接线判断。

关键词：三相三线；电能表；错误接线；判断方法引言电能计量的准确性对计划用电、节约用电和成本核算起到决定性的作用。

电能表是统计电量的重要工具，在安装使用过程中，接线错误时有发生，造成计量故障，甚至造成很大的经济损失。

为此，如何在安装过程中规避错误接线已成为当前供电企业需要考虑的重要问题。

同时，还要利用科学的技术手段对电能表错误接线的实际情况进行预测、判断，及时纠正计量表的错误接线，避免问题的进一步扩大。

1 三相三线电能表接电中错误接线的原因及类型作为供电计量和核算电费的重要组成要素，三相三线电能表接线对计算用电费用是非常重要的。

接线的正确性可以保证用户的使用电量不出现错误，但在现实生活中装表接电容易受到各种因素的影响，在安装过程中常常出现错误接线的现象。

而导致三相三线电能表接线过程中出现错误接线的主要原因在于：在安装过程中，工作人员未对工作仪器进行全面检查和验收；电表在运输过程中极易受到外力作用引发故障；对电表没有进行相应的调整；用户为了偷电私自进行跨越电表接线。

三相三线电能表接电中错误接线的类型主要有以下几种：没有正确接入 B 相或者接入 B 相的线发生断裂；电表接线位置和电流互感器不符合，使电表出现快走、慢走或倒走的现象；电压线断裂；电流互感器与其他相的变比不一致。

交流电能表错误接线分析及差错电量更正交流电能表的正确接线是保证电能表正确计量的首要条件，因此电能表能否正确计量电能，不但取决于电能表的准确度等级和计量误差大小，更重要的是取决于电能表的正确接线，也就是整个电能计量装置的正确接线。

但是，在电能表的安装接线过程中，由于各种因素，难免出现一些错误接线，特别是三相电能表由于使用场合广泛，发生的一些错误接线更是形形色色。

由于现代电能表及互感器等电气产品的制造工艺、技术的不断改进和新型材料的使用，以及电子技术广泛应用于电能表制造，电能表精度越来越高，其本身引起的计量误差很小，但由于电能表的错误接线给电能计量带来的误差往往很大，电能计量错误接线给供电企业带来的经济损失不可低估。

因此，对电能表的错误接线不但要善于发现和纠正，同时，还更要根据现场的错误接线情况进行分析，使错接线时差错电量得到及时和基本准确的更正。

在电能表错误接线中，单相电能表和三相四线电能表的错误接线一般都比较直观，因为这两种电能表不管是直接接入或是经互感器接入，从原理上讲，各计量单元均为独立运行，相序的正确与否不对计量造成直接影响，只要接入电能表任一计量单元的电流、电压相位属同一相，就可正确计量电能。

而由三相四线制计量方式等效演变的三相三线制电能表的接线对接入的电流、电压相序要求是唯一的，其中某一环节出现问题都会造成错误接线，错误接线分析判断及差错电量的更正都较三相四线制复杂的多，而且，三相三线制计量方式在10KV动力用户（三相负荷基本平衡）计费中广泛采用，因此，三相三线电能表错误接线的分析尤为重要。

现主要就三相三线有功计量方式错误接线及差错电量更正做简要分析。

一、三相三线有功电能表经互感器接入正确接线方式在三相三线有功电能表在正确接线方式下运行，经伏安相位法测得的相位关系及功率是：第一计量单元：P1=Uab·Ia cos(30О+φa)第二计量单元：P2=Ucb·Ic cos(30О-φc)两元件所测得的功率之和为：P=P1+P2= Uab·Ia cos(30О+φa)+ Ucb·Ic cos(30О-φc)当三相负荷平衡、系统完全对称时，两元件测得的总功率为：P=P1+P2= Uab·Ia cos(30О+φ)+ Ucb·Ic cos(30О-φ)=3UIcosφ一般情况下，当用户力率在0.9左右时，测得的Uab和Ia之间的相位角为56О左右，Ucb和Ic之间的相位角为356О左右。

电能表错误接线的形式及其检查方法摘要：本文结合笔者多年工作经验，对电能表错接线的几种形式及相应的一些检查方法做了详细分析，仅供同行参考。

关键词：三相电压中性线错误接线电压线圈用户的电能计量工作是计量管理中的一个重要环节，如果出现表计不准、接线错误、倍率差错及其他异常情况，不但要影响国家电费收入，而且还要影响用户的经济核算，因此必须确保用户的电能计量正确，及时发现和纠正由于新装轮换、线路设备的检修等原因而导致表计异常运行情况。

这除了加强现场校验工作外，还必须提高装表质量及表计本身质量。

在电能计量装置方面，常见故障有电流互感器开路、电压互感器短路、熔丝熔断等，这些故障都会造成计量不准确，这类问题可用电流表、电压表进行检查。

大部分故障是电路接线错误，反映在电能表上有倒转或停转等现象，一看就能发现，但对顺转的错误接线，要仔细检查，否则就难以发现。

1单相电能表的错接单相电能表发生错接线，常见的有以下3种情况：第一，相线和中性线对调，当灯头接地时电能表不转或漏计电量。

第二，电源线和负载线在接线端柱上反接，计量很不正确。

第三，接线端1与2之间的电压连片未接，电能表不走。

单相电能表的错接线可以通过直观检查或使用低压测电笔测试检查来发现并纠正。

2三相四线（三元件）电能表的错接线形式三相四线（三元件）电能表的正确接线是UAIA、UBIB、UCIC，正三相功率为：P=UAIAcosφ+UBIBcosφ+UCICcosφ=3U相I相cosφ。

三相四线（三元件）电能表的错接线形式主要有以下几种。

2.1电压线圈A、B相接线对调错误接线是UBIA、UAIB、UCIC，错误三相功率为P′＝UBIAcos（120°-φ）+UAIBcos（120°+φ）+UCICcosφ=0。

这种错误接线将A相电压误接入B相，B相电压误接入A相，结果电能表停走，但实际上往往出现转盘稍向前走些或稍向后倒些的现象，原因是3个元件之间存在着不平衡问题。
