三相三线电能表错误接线分析
- 格式:ppt
- 大小:3.58 MB
- 文档页数:18

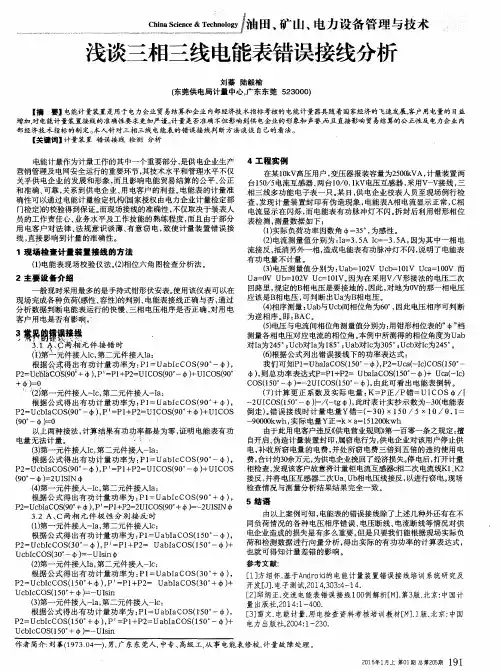

三相三线电能表采用向量法进行错接线分析三相三线的接线形式在电能表的接线中起着重要作用,但在电能表的安装过程中错误的接线是不可避免的。
电能计量装置的错误接线直接关系到供用电双方的经济利益,影响客户对电量的准确计算,影响电力企业电费的及时回收,因此能够对错误数据进行分析,并且通过向量法推导出电能计量装置的有功功率表达式和更正系数,从而得出其对计量的影响有着重要的意义。
标签:三相三线;向量法;错接线;电能计量0 引言电力系统运行方式包括中性点有效接地和中性点非有效接地。
DL/T 448-2000《电能计量装置技术管理规程》规定35kV级以下电力系统的高供高计计量装置多采用三相三线方式。
高供高计三相三线电能计量装置的接线检查和分析,一般为带电检查,也就是计量装置在正常运行的情况下通过相位伏安表及其他工具对计量装置接线正确与否的检查。
电能计量装置的错接线类型主要有电压、电流互感器极性或相序接错,二次侧连接线接错或者接线盒连接片接错等类型。
一般二次侧连接线接错或接线盒连接片接错可以通过直接观察的方式得出。
本文主要讨论电压、电流互感器极性或相序接错的分析。
1 分析方法用电检查人员到现场对电能表进行带电检查,通过相位伏安表对三相三线接线的电能表数据进行测量,得出|U12|、可以判断为a相反接,得出错误接线的功率表达式为P′=UcbIccos(30°-φa)+UabIacos(150°-φc)4 结束语高供高计三相三线电能计量装置会影响客户平均功率因素的计算和电网企业对客户电费的合理收取,本文利用伏安表测得相关数据,再通过向量法对数据进行分析,能够准确、快捷地判断错接线方式,从而得到准确的更正系数为电费退补提供先决条件。
该方法简单实用,能够有效应用于日常工作及培訓当中。
参考文献[1] 唐健毅.三相三线电能计量装置错接线分析[J].仪器仪表标准化与计量,2009.[2] 朱志刚.现场检查电能表错接线方法[J].农村电工,2008.[3] 吴义纯.两元件无功电能表错接线时更正系数的计算[J].合肥工业大学学报,2008.[4] 刘锦华.电能表的错误接线及其检查方法[J].科技情报开发与经济,2011.。
引言电力系统运行方式包括中性点有效接地和中性点非有效接地。
DL/T 448-2000《电能计量装置技术管理规程》规定35kV 级以下电力系统的高供高计计量装置多采用三相三线方式。
高供高计三相三线电能计量装置的接线检查和分析,一般为带电检查,也就是计量装置在正常运行的情况下通过相位伏安表及其他工具对计量装置接线正确与否的检查。
电能计量装置的错接线类型主要有电压、电流互感器极性或相序接错,二次侧连接线接错或者接线盒连接片接错等类型。
一般二次侧连接线接错或接线盒连接片接错可以通过直接观察的方式得出。
本文主要讨论电压、电流互感器极性或相序接错的分析。
1分析方法用电检查人员到现场对电能表进行带电检查,通过相位伏安表对三相三线接线的电能表数据进行测量,得出|U 12|、|U 32|、|U 13|、|I 1|、|I 2|U 12U 32,U 12I 1,U 32与I 2之间的夹角。
由于用户设备多为感性设备,本文所涉及的元件均为感性元件。
2分析步骤2.1判断是否存在断相或短路若测得|U 12|为0则可能是A 相断相,若测得|U 32|为0则可能是C 相断相。
若|U 12|及|U 32|均不为0,且数值为|U 13|的二分之一,则可能是B 相断相。
若测得电流|I 1|或|I 2|为0,则可能是A 相或者C 相电流短路。
2.2利用向量法判断是否存在互感器二次侧极性反接或错接通过1排除了电压电流断相或短路的情况,则测得的|U 12|、|U 32|、|U 13|均为额定电压值,测得的|I 1|、|I 2|均为额定电流值。
①判断U 1U 2U 3为正相序或逆相序。
由于电网提供的三相电为正相序,U 12U 32夹角为300度,则可判断所测U 1U 2U 3为正相序,由于电网提供的三相电为正相序,若测得U 12U 3260度,则可判断所测U 1U 2U 3为逆相序,如图1所示。
②在判断①为正相序的基础上,画出U 12及U 322所示。
三相三线有功电能表错误接线的检测与分析摘要:本文主要阐述三相三线有功电能表错误接线的检测分析方法,通过矢量六角图分析接线情况、功率计算表达式及更正系数,并根据现场实际情况提出防止错误接线的注意事项及建议。
关键词:三相三线六角图检测供电部门高压输电到用户时,要对用户的用电量进行采集计量,要准确的计量用户用电量除了采用高精度的电流和电压互感器外,还要避免电能表的接线错误。
在实际应用中经常出现电流互感器接反、电流电压不同相、电压回路断线等造成电能表不能准确计量。
在电能表错误接线中,单相电能表和三相四线电能表的错误接线一般比较直观,而三相三线制电能表的接线对接入的电流、电压相序要求是唯一的,其中某一环节出现问题都会造成错误接线,错误接线分析判断及差错电量的更正都较三相四线制复杂的多,因此,三相三线电能表错误接线的分析尤为重要。
三相三线有功电能表可能存在的接线方式有很多种,按照数学排列组合计算,电压、电流组合起来会有576种可能错误接线方式,其中仅有一种接线方式是正确的。
1三相三线有功电能表经互感器接入正确接线方式2 典型错误接线方式的分析与判断接入电能表电压端子的电压相序为:acb,且Ia进第二元件,Ic反进第一元件。
其接线及向量图如图3、图4所示。
3 现场检测和分析的方法现场检查三相三线电能表错误接线一般采用相位表法。
其原理是:使用相位表测得现场电压与电流的相位角值,也就确定了三相电压、电流的相序。
通过作图,在六角图上分别标明第一组元件和第二组元件接入的电压、电流及其相位角。
由此分别写出两个元件的功率表达式、总功率表达式、计算差错电量,同时将错误接线更正。
近年来由于集成电路设计技术的不断发展,现在大多数单位所使用的三相电能表现场校验仪都具备实时显示被测电压和电流的矢量六角图、追补电量自动计算功能,对检查错误接线、计算追补电量十分方便,而且操作简单,无需太多的辅助设备即可在不停电、不改变计量回路、不打开计量设备的情况下,在线实负荷检测计量设备实际接线情况以及综合误差。

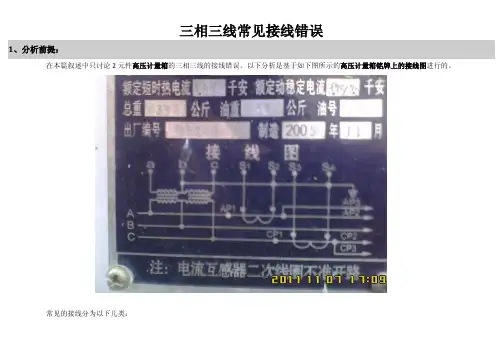

三相三线常见接线错误1、分析前提:在本篇叙述中只讨论2元件高压计量箱的三相三线的接线错误。
以下分析是基于如下图所示的高压计量箱铭牌上的接线图进行的。
常见的接线分为以下几类:2、高压一次进出正确。
2.1、二次电压接入表计正确,电流接入正确:接线图如下所示:于此相对应的向量图如下:2.2、二次电压接入正确,电流接入错误:接线图和向量图如下:2.3、二次电压接入错误,电流接入正确:接线图和测量图如下:3、高压一次进出错误:发生高压一次进出错误的原因是:没有按照计量箱铭牌的标识连接高压线。
只要按照高压计量箱铭牌接线图上的标识接线就可以避免此类错误。
比如本文开始图示的高压计量箱接线图上表明:AP1、CP1是高压线的进入方向(瓷瓶上有标识,该标识不能遗失),AP2/3、CP2/3是高压出方向(进入用户变压器)。
当高压一次进出错误,二次接线正确时,将出现下图所示的接线图和向量图。
与此相对应的是:11月7日有一只表计的检查结果就是这样显示的:4、其它接线错误:由于高压计量箱在内部已经将电压、电流的同名端固定。
公共接地端也已接到计量箱外壳。
所以:4.1、对于一次:在高压接线时只要注意瓷瓶上的标识,分清进出,就不会发生同名端的错误(这类错误要尽量避免。
防止一次、二次同时出错,给排查接线错误造成太大困难)。
4.2、对于二次:4.2.1、首先建议使用有颜色的线缆进行接线;4.2.2、如发生接线错误:使用上述的接线向量图对照进行排查。
4.2.2.1、对于只有电压或电流接线错误的,可直接对照进行;4.2.2.2、对于电压、电流同时接错的:可以将上述向量图组合进行,否则就只能具体分析了。
5、说明:错误接线种类非常多,目前只把常见的画出来。
希望能通过上述向量图掌握分析原理。
如有需要再画电压、电流同时错误的向量图。
6、更正系数:下表中提供了常见23中错误接线的更正系数。
使用时注意下标,查表即可。
6.1参数使用说明:6.1.1、角度:是接线正确时(即纠正错误接线后的角度值);6.2.2、“接线方式”栏中,上一行表示第一元件;下一行表示第二元件;。

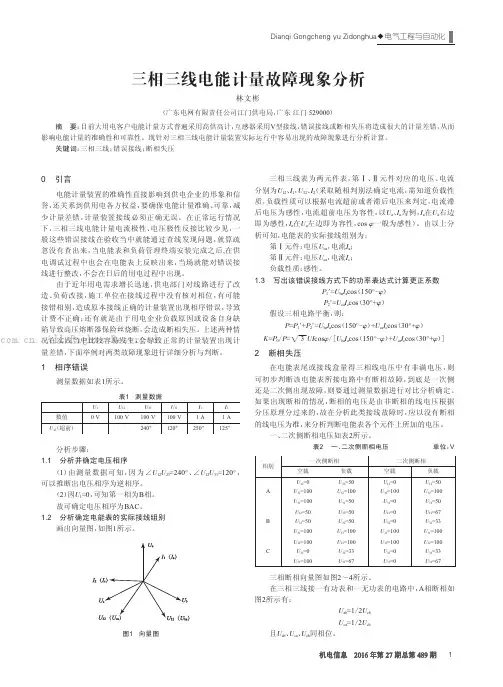

PT断线三相三线电能表错接线的判断方法分析摘要三相三线两元件的电能表由于是由A、C两相电流和A、B、C三相电压组合而成,容易造成错接线。
PT有时候会发生断线,当碰上PT断线的三相三线电能表的带电错接线判断时,难度就会加大。
本文总结出适用于電压正相序和逆相序情况下,三相三线电能表在错接线带电检查时,判别PT断线的相量图法。
关键词三相三线电能表;错接线;PT断线;相量图判别法前言电能计量是电力商品交易的“一杆秤”,它的准确与否直接涉及供用电双方的经济利益,电能计量装置互感器二次回路有无断线、极性是否接反、电压回路相序接线是否正确,都将直接地影响电能计量的准确程度。
因此,作为计量测试人员,熟悉和掌握电能表的带电检查接线的方法便显得尤为重要。
而三相三线电能表由于是由A、C两相电流和A、B、C三相电压组合而成,容易由于错接线而造成计量失准,是带电检查及判断错接线的一个难点。
三相三线电能表的带电检查错接线的常见方法有实负荷比较法、力矩法和六角相量图法等。
其中实负荷比较法和力矩法都很难判定是哪种错误接线;而六角相量图法则能够通过相量分析来精确地判断属于何种误接线。
1 相量图判别法错接线判断的前提条件(1)假定为三相三线的对称电路,电能表的电流线和电压线没有互相接错,电压、电流回路没有短路和开路,没有B相电流接入电能表的电流回路,没有极性接反。
(2)接入电能表电压端钮的电压只有6种可能:A—B—C、B—C—A、C—A—B、C—B—A、B—A—C、A—C—B;通过电能表电流回路的电流只有Ia、-Ia、Ic、-Ic四种,共可构成8种电流组合。
共可组成48种常见的错接线类型,其中电压为正相序的有24种、逆相序的有24种。
(3)用相量法进行判断的前提条件是必须先确定电压的相序以及用户的负荷性质为感性还是容性,否则将可能做出错误的判断[1]。
2 PT(vv接)一、二次断线,负载接一只多功能表的情况2.1 电压一次断A相的接线原理图和等效电路图如下从等效原理图可以看出一次A相断线后,二次ab相没有感应电动势,ab线圈只起到一个导线作用,故:Uab=0,Ubc=100V,是正常值,因为a、b同电位,故,Uac=Uab+Ubc=0+100V=100V。

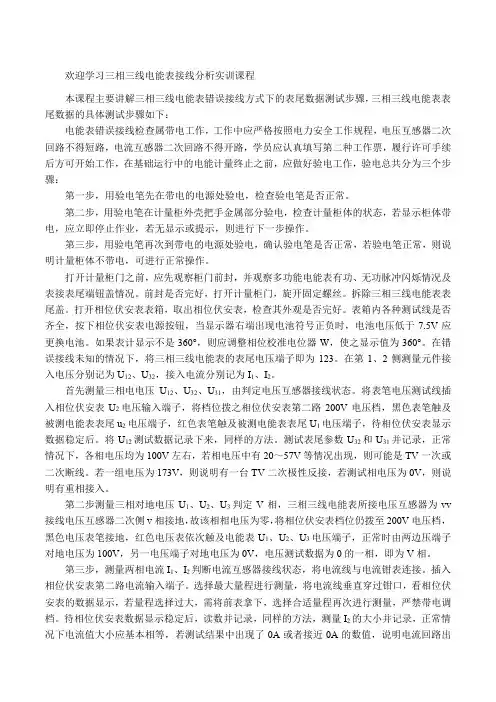

欢迎学习三相三线电能表接线分析实训课程本课程主要讲解三相三线电能表错误接线方式下的表尾数据测试步骤,三相三线电能表表尾数据的具体测试步骤如下:电能表错误接线检查属带电工作,工作中应严格按照电力安全工作规程,电压互感器二次回路不得短路,电流互感器二次回路不得开路,学员应认真填写第二种工作票,履行许可手续后方可开始工作,在基础运行中的电能计量终止之前,应做好验电工作,验电总共分为三个步骤:第一步,用验电笔先在带电的电源处验电,检查验电笔是否正常。
第二步,用验电笔在计量柜外壳把手金属部分验电,检查计量柜体的状态,若显示柜体带电,应立即停止作业,若无显示或提示,则进行下一步操作。
第三步,用验电笔再次到带电的电源处验电,确认验电笔是否正常,若验电笔正常,则说明计量柜体不带电,可进行正常操作。
打开计量柜门之前,应先观察柜门前封,并观察多功能电能表有功、无功脉冲闪烁情况及表接表尾端钮盖情况。
前封是否完好,打开计量柜门,旋开固定螺丝。
拆除三相三线电能表表尾盖。
打开相位伏安表表箱,取出相位伏安表,检查其外观是否完好。
表箱内各种测试线是否齐全,按下相位伏安表电源按钮,当显示器右端出现电池符号正负时,电池电压低于7.5V应更换电池。
如果表计显示不是360°,则应调整相位校准电位器W,使之显示值为360°。
在错误接线未知的情况下,将三相三线电能表的表尾电压端子即为123。
在第1、2侧测量元件接入电压分别记为U12、U32,接入电流分别记为I1、I2。
首先测量三相电电压U12、U32、U31,由判定电压互感器接线状态。
将表笔电压测试线插入相位伏安表U2电压输入端子,将档位拨之相位伏安表第二路200V电压档,黑色表笔触及被测电能表表尾u2电压端子,红色表笔触及被测电能表表尾U1电压端子,待相位伏安表显示数据稳定后。
将U12测试数据记录下来,同样的方法。
测试表尾参数U32和U31并记录,正常情况下,各相电压均为100V左右,若相电压中有20~57V等情况出现,则可能是TV一次或二次断线。
三相三线电能表错误接线的判断方法摘要:三相三线电能表的计量在供电系统中占据重要的作用,在电能表的安装接线过程中,错误接线不可避免,因此及时、迅速地查找错误接线并进行快速判断显得非常必要。
本文介绍了三相三线电能表的错误接线判断方法关键词:三相三线电能表;正确接线;判断电能表是电能计量的重要量具,其本身存在有误差。
如电能表潜动、电能表的误差等,很容易引起计量误差。
错误接线包括互感器的误接线、断线、电能表的误接线或断线,无论接线错在哪里,最终都反映在电能计量装置发生偏差。
这个偏差远远大于本身引起的计量误差,所以正确接线很重要。
再者三相三线电能表所计电量较大,为保证电能计量的准确可靠,要求电能表必须接线正确,否则将可能产生很大的损失或误差。
正确接线只有一种,但是错误接线存在七百多种。
笔者以三相三线制两元件有功电能表,电压互感器V/V接线B相接地为例,通过现场测量接入电能表的电压、电流及其相互间的相位、相序,介绍测量和判断的方法,即可方便判断出电能表接线方式。
按照此方法操作,浅显易懂,操作清晰,判断简化,方便实用。
1 电压回路的判断方法(1)测量电压值(指线电压)。
用万能表或相位伏安表的电压档,测量电能表进线盒电压端子2、4、6(A、B、C)间的线电压并做好记录。
三个线电压如接近相等,约为100V,则说明电压互感器(TV)极性正确或均接反;如各线电压相差较大,且有某线间电压明显小于100V,则说明电压回路存在断线或接触不良故障;当有某线电压接近 U(173V),则说明有一只TV极性接反。
(2)判断B相。
检查时将电压表一端接地,另一端以此分别触及电能表电压端子2、4、6,对地无电压者即为B相,并做好记录。
如皆有电压,则说明电压互感器(TV)不是V/V接线B相接地的接线方式,其可能原因是TV为Y/Y0接线或V/V接线而未将B相接地。
(3)测定三相电压的排列顺序(相序)。
用相位伏安表或相序表都行,目前相序表使用普遍又方便。
三相三线和三相四线错误接线判断处理【摘要】三相三线错误接线判断原理、三相三线测量数据、错误的相量图、更正系数、追退电量、错误接线图、三相四线测量数据、三相四线的错误向量图及更正系数和错误接线图、【关键词】元件、相别、相电压、线电压、电流、夹角、参考点、相量图、更正系数、接线图前言:电能计量装置准确与否直接关系企业的经济效益和社会的效益,掌握电能计量装置接线检测是每个计量工作者必须具备技能,掌握错误接线判断分析、以便计算更正系数,追退电量,维护企业和用电户的合法权益。
1、三相三线错误接线判断处理1.1三相三线错误接线判断原理三相三线电能计量装置电能表二元件构造正常接线第一元件:电压、电流为 Uab Ia第二元件:电压、电流为 Ucb Ic判断错误接线需测量数据,一般用,元件指的表尾一般用1、2、3来表示,表示接入的位置,所以,测量数据元件表示:第一元件:电压、电流为 U12 I1第二元件:电压、电流为 U32 I3这样画向量图时就可以把元件和相分开、元件指的表尾一般用1、2、3来表示,相别用A B C来表示1.2、三相三线需要测量数据(1)测量赋值-伏安相位仪测量:测量电压、电流的大小,能够判断是否存在断线问题U12 = U32= U31= I1= I3=U1-地= U2-地= U3-地=(2)需要测量相位:∠U12U32=∠U12I1 =、∠U32I3=、∠I1I2 =(3)相序判断∠U12U32= 300° 表示正相序 abc、bcc cab∠U12U32= 60°表示逆相序acb bac cba(4)三相三线需要找参考点用伏安相位仪电压测量黑笔按电能表装置上Ub(零)电压参考点红笔分别接电能表尾三元件U1 U2 U3哪个与Ub(零)参考电压为零,则表示该元件为Ub 例如:1 2 30(B)1.3、根据电压相别绘电压向量图(1)可以先以相别定坐标,建立坐标系,然后根据电压相序标注元件电压,电压 Ua Ub Uc注意因是矢量,所以应点点(3)根据前面判断的电压相序,以及接地相,判断第一、第二元件接入的电压,然后在相量图上标出U1 U2 U3 ,再画出U12 U32 。
题目:三相有功电度表计量误差分析姓名:学号:所在学院:电气与控制学院所在专业:电气工程及其自动化三相有功电度表计量误差分析Three-phase watt-hour meter measuring error analysis【摘要】电能计量装置的正确接线是保证正确计量的首要条件。
因电能计量装置错误接线造成计量差错非常常见。
因此,对电能计量装置错误接线的分析显得尤为重要。
本文针对目前广泛应用的三相三线和三相四线电能计量装置接线进行了详细分析。
对各种错误接线情况进行了深入分析讨论,并找出其修正方法。
【关键词】三相三线;电能计量装置;错误接线;功率因素【Abstract 】the correct connection of electric energy metering device is the first condition of guarantee correct measurement. Due to wrong electric energy metering device wiring measurement error is very common. Therefore, the analysis of the electric energy metering device wiring wrong seems particularly important. In this paper, based on the current widely used three-phase three-wire and three-phase four-wire power energy metering device wiring are analyzed in detail. To all sorts of wrong wiring is carried on the thorough analysis, and find out the correct way.【key words 】three-phase three-wire system; Electrical energy metering device;Incorrect connection; Power factor.三相有功电度表计量误差分析电力部门高压输电到用户时,要对用户的用电量进行采集计量,要准确的计量用户用电量除了采用高精度的电流和电压互感器外,还要避免计量系统的接线错误,否则会给用电部门或用户造成巨大损失,针对不同的几种接线方法,从理论上分析三相有功计量方法原理并改正其错误接线。
