注塑模具设计方法

注塑模具设计步骤注塑模具的设计须按照以下几个步骤进行：（1）塑件分析1．明确塑件设计要求仔细阅读塑件制品零件图，从制品的塑料品种，塑件形状，尺寸精度，表面粗糙度等各方面考虑注塑成型工艺的可行性和经济性，必要时，要与产品设计者探讨塑件的材料种类与结构修改的可能性。

2．明确塑件的生产批量小批量生产时，为降低成本，模具尽可能简单；在大批量生产时，应保证塑件质量前提条件下，尽量采用一模多腔或高速自动化生产，以缩短生产周期，提高生产率，因此对模具的推出机构，塑件和流道凝料的自动脱模机构提出严格要求。

3．计算塑件的体积和质量计算塑件的体积和质量是为了选用注塑机，提高设备利用率，确定模具型腔数。

（2）注塑机选用根据塑件的体积或重量大致确定模具的结构，初步确定注塑机型号，了解所使用的注塑机与设计模具有关的技术参数，如：注塑机定位圈的直径，喷嘴前端孔径及球面半径，注塑机最大注塑量，锁模力，注塑压力，固定模板和移动模板面积大小及安装螺孔位置，注塑机拉杆的间距，闭合厚度，开模行程，顶出行程等。

（3）模具设计的有关计算1．凹，凸模零件工作尺寸的计算；2．型腔壁厚，底板厚度的确定；3．模具加热，冷却系统的确定。

（4）模具结构设计1．塑件成型位置及分型面选择；2．模具型腔数的确定，型腔的排列和流道布局以及浇口位置设置；3．模具工作零件的结构设计；4．侧分型与抽芯机构的设计；5．顶出机构设计；6．拉料杆的形式选择；7．排气方式设计。

（5）模具总体尺寸的确定，选购模架模架已逐渐标准化，根据生产厂家提供的模架图册，选定模架，在以上模具零部件设计基础上初步绘出模具的完整结构图。

（6）注塑机参数的校核1．最大注塑量的校核；2．注塑压力的校核；3．锁模力的校核；4．模具与注塑机安装部分相关尺寸校核，包括闭合高度，开模行程，模座安装尺寸等几方面的相关尺寸校核。

（7）模具结构总装图和零件工作图的绘制模具总图绘制必须符合机械制图国家标准，其画法与一般机械图画法原则上没有区别，只是为了更清楚地表达模具中成型制品的形状，浇口位置的设置，在模具总图的俯视图上，可将定模拿掉，而只画动模部分的俯视图。

注塑模具设计模具设计1、塑件制品分析（1）明确设计要求图1—1为塑件的二维工程图图1—1图1—1该产品精度及表面粗糙度要求不高，有一定的配合精度要求。

（2）明确产品的批量该产品批量不大,模具采用一模两腔结构,浇口形式采用侧浇口，（3）计算产品的体积和质量使用UG软件画出三维实体图，软件自动机算出所画图形的体积。

通过计算得塑件的体积V塑=13.85cm3塑件的质量M塑=ρV塑=1.04×13.85=14.4g式中ρ---塑料的密度,g/cm3.流道凝料的质量m2还是个未知数，可按塑件质量的0.6倍来估算。

浇注系统的质量M浇=ρV浇=8.6g浇注系统的体积V浇=8.30cm3.故V总= 2×V塑+V浇= 2×13.85cm3 +8.30cm3.= 36cm3 M总=2×M塑+M浇=2×14.4g+8.6g= 43g2．注塑机的确定选择注射机型号 XS—ZY—250主要技术规格如下：螺杆直径：65mm注射容量：250cm3注射压力：1300MPa锁模力：1800kN最大注射面积：500cm3模具厚度：最大350mm最小250mm模板行程：350mm喷嘴：球半径 18mm孔直径4m定位孔直径：125mm顶出：两侧孔径 40mm两侧孔距 280mm3.浇注系统的设计（1）主流道形式浇注系统是指模具从接触注射机喷嘴开始到型腔未知的塑料流动通道，起作用是使塑料熔体平稳且有顺序的填充到型腔中，并在填充和凝固过程中把注射压力充分传递到各个部位，已获得组织机密、外形清晰地塑件。

浇注系统可分为普通浇注系统和无流道凝料系统。

考虑浇注系统设计的基本原则：适应塑料的成型工艺性、利于型腔内气体的排出、尽量减少塑料熔体的热量和压力损失、避免熔料直冲细小型芯、便于修正和不影响塑件外观质量、便于减少塑料损失和减小模具尺寸等。

根据模具主流道与喷嘴的关系： R 2= R 1+（1～2）㎜ D=d+（0.5～1）㎜. 取主流道球面半径R=20㎜， 取主流道小端直径D =Φ5㎜， 球面配合高度h=3-5mm 取h=4 mm主流道长度 有标准模架结合该模具的结构，取L=85mm为了便于将凝料从主流道中拔出，将主流道设计成圆锥形，其斜度为1°～3°d—喷嘴直径 1~5.00+=d d 40=d 5=d2o=α R=10（2）分流道的设计分流道在多型腔模具中是必不可少的，它起连接主浇道和浇口的作用。

注塑模具的设计及制造注塑模具是用于注塑成型的模具，它的设计和制造直接关系到产品质量和生产效率。

本文将从设计和制造两个方面介绍注塑模具的相关知识。

一、注塑模具的设计1.产品设计分析：在进行注塑模具设计之前，首先要对即将生产的产品进行分析。

了解产品的形态尺寸、材料特性、注塑工艺和生产要求等，为模具设计提供依据。

2.模具结构设计：根据产品要求和注塑工艺，设计模具的结构。

包括模具的开合方式、定位方式、注塑道设计和冷却系统设计等。

合理的结构设计可以提高模具使用寿命和生产效率。

3.模具零件设计：根据模具结构设计，对各个零件进行详细设计。

比如模具芯、模具腔、滑块、顶出机构、定位销和定位套等。

零件设计要考虑到材料选择、加工工艺和装配要求等。

4.模具标准件选用：在模具设计过程中，可以选用一些标准件，如模具基础板、导向套和注塑嘴等。

合理选用标准件不仅可以减少设计工作量，还可以提高模具加工精度和降低成本。

5.注塑模具的通气设计：在注塑过程中，模具内会产生大量的气体，如果不能有效排出，会导致产品缺陷。

所以，在模具设计中要合理设置通气孔和排气槽，以确保注塑过程的质量。

二、注塑模具的制造1.模具材料选择：注塑模具常用的材料有优质合金钢和工具钢，比如P20、718、2738等。

材料的选择要根据产品要求、生产批量和制造成本等因素综合考虑。

2.模具加工工艺：注塑模具的加工工艺包括铣削、镗削、磨削、电火花和线切割等。

不同的加工工艺需要选用不同的设备和工装，操作人员要熟悉模具加工过程和技术要求。

3.模具热处理：模具在使用过程中需要经过热处理，以提高材料的硬度和耐磨性。

常见的热处理方法有淬火、回火和表面处理等，要根据模具材料和要求选择适当的热处理方法。

4.模具组装和调试：在模具制造完成后，需要对各个零部件进行组装和调试。

确保模具各部件的精度和配合度，在注塑生产前进行试模和修正，以保证产品质量。

总之，注塑模具的设计和制造对于提高注塑产品的质量和生产效率至关重要。

注塑模具设计操作流程注塑模具是用于制造塑料制品的一种工具，在塑料制品生产行业中起着重要的作用。

注塑模具设计是确保注塑过程中能够准确、高效地将塑料材料注入模具中，并使其冷却固化，最终得到所需的塑料制品的关键环节。

本文将介绍注塑模具设计的操作流程，包括前期准备、模具设计、制造和后期检验等方面。

一、前期准备在进行注塑模具设计之前，需要进行一系列的前期准备工作，包括产品设计要求的确认、材料选择、生产工艺要求的明确等。

这些准备工作的目的是为了确保注塑模具的设计能够满足最终产品的需求，并为后续的模具设计、制造和使用提供准确的依据。

1. 产品设计要求确认在进行注塑模具设计之前，需要与产品设计方面的人员进行充分的沟通，明确产品的设计要求，包括产品的形状、尺寸、表面质量等方面的要求。

通过与产品设计方面的人员密切合作，可以更好地理解产品的特点，提高模具的设计准确性。

2. 材料选择根据产品的要求和使用环境，选择适合的塑料材料。

不同的塑料材料具有不同的物理性质，选择合适的材料对于保证产品的性能和质量至关重要。

材料的选择需要考虑产品的强度、耐高温性、耐腐蚀性等因素。

3. 生产工艺要求明确在确定了产品的设计要求和材料选择之后，需要明确生产工艺要求。

生产工艺要求涉及到注塑过程中的各个环节，包括注塑机的选择、注塑温度的控制、注塑时间的控制等。

明确生产工艺要求可以帮助设计师更好地进行模具的设计。

二、模具设计模具设计是注塑模具设计操作流程中的核心环节，包括模具结构设计和模腔设计。

1. 模具结构设计模具结构设计是根据产品的形状和要求，确定模具的结构，包括模具的分模方式、模具的开合方式、配件的布置等。

模具结构设计需要考虑到产品的复杂性、生产效率等因素，确保模具能够满足生产需求。

2. 模腔设计模腔设计是模具设计的关键环节之一，是根据产品的形状和尺寸来确定模腔的形状和尺寸。

模腔的设计需要考虑到产品的收缩率、表面质量等因素，通过合理的模腔设计可以提高产品的成型质量。

什么是DFM注塑模具的设计DFM要点（一）引言概述：DFM（Design for Manufacturing）是一种注塑模具设计的方法，旨在提高生产效率、降低成本、提升产品质量。

本文将围绕DFM注塑模具设计的要点展开探讨，帮助读者更好地理解和应用DFM设计原则。

正文内容：一、材料选择1. 根据产品特性选择合适的材料，考虑其熔融温度、流动性、收缩率等因素。

2. 增加材料的可再生性和可回收性，符合环保和可持续发展的要求。

3. 考虑材料的成本和可供应性，避免因材料不稳定导致生产问题。

二、模具结构设计1. 合理设计模具的冷却系统，确保产品快速冷却，提高生产效率。

2. 避免模具过于复杂，减少制造成本和模具维护成本。

3. 确保模具的刚度足够，避免因模具变形而导致产品变形或尺寸偏差。

三、产品结构设计1. 设计符合注塑工艺要求的产品结构，避免过于复杂的形状和壁厚不均匀等问题。

2. 考虑产品的装配性和模具的脱模性，减少脱模力和装配难度。

3. 考虑产品的设计可靠性和强度，避免产品在使用过程中出现断裂或变形等问题。

四、工艺参数设定1. 合理选择注塑机的射出速度、压力和温度等参数，确保产品质量。

2. 设计合理的料斗和喂料系统，确保材料供给平稳、无堵塞。

3. 考虑模具的填充、冷却和脱模过程，优化工艺参数，提高生产效率和产品质量。

五、模具维护和改进1. 建立定期维护计划，保证模具的正常运行和寿命。

2. 收集和分析模具运行数据，及时发现并解决潜在问题，改进模具设计。

3. 与模具制造商和生产工厂建立良好的沟通渠道，共同解决技术问题和改进模具性能。

总结：DFM注塑模具设计要点包括材料选择、模具结构设计、产品结构设计、工艺参数设定和模具维护与改进等方面。

合理应用DFM设计原则可以提高注塑模具的生产效率、降低成本并提升产品质量，对于企业的持续发展具有重要意义。

注塑模具设计教程
注塑模具设计是一门复杂而重要的技术，它是注塑加工过程中最关键的环节。

下面我将为大家简单介绍一下注塑模具设计的基本步骤和注意事项。

注塑模具设计的基本步骤主要包括产品设计、模具结构设计和模具零件设计。

首先，产品设计是整个模具设计的起点，要根据产品的功能和外观要求确定产品的形状、尺寸等参数，这对后续的模具设计非常重要。

其次，模具结构设计是指模具的整体结构，包括模具的开合方式、冷却系统、排气系统等，要根据产品的形状和工艺要求来确定模具结构，以保证产品的质量和生产效率。

最后，模具零件设计是指模具的各个零部件，如模具芯、模具腔、导向机构等，这些零部件要满足产品的形状和工艺要求，并能在生产过程中正常运行。

在注塑模具设计过程中，还需要注意以下几点。

首先，要考虑产品的特点和所用材料的性质，如产品的壁厚、缩水率、线收缩率等，以及材料的熔点、流动性等，这些因素会影响到模具的结构设计和零件设计。

其次，要合理选择模具材料，一般情况下，模具材料应具有高硬度、高强度和耐磨损等特点，以提高模具的寿命和使用效果。

再次，要注意模具的冷却系统设计，合理设置冷却水道，以提高产品的质量和生产效率。

最后，要考虑模具的制造工艺，合理划分工序和加工方法，以确保模具的加工精度和质量。

总之，注塑模具设计是一门复杂而重要的技术，它直接关系到产品的质量和生产效率。

通过合理的产品设计、模具结构设计
和模具零件设计，可以提高产品的质量和生产效率，降低成本，为企业带来更大的利益。

同时，在注塑模具设计过程中还要考虑产品特点、材料性质、模具材料选择、冷却系统设计和制造工艺。

希望以上内容可以对注塑模具设计有所帮助。

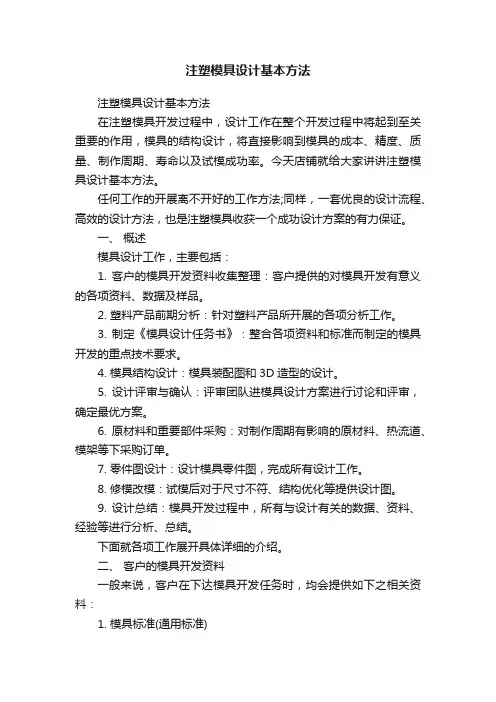

注塑模具设计基本方法注塑模具设计基本方法在注塑模具开发过程中，设计工作在整个开发过程中将起到至关重要的作用，模具的结构设计，将直接影响到模具的成本、精度、质量、制作周期、寿命以及试模成功率。

今天店铺就给大家讲讲注塑模具设计基本方法。

任何工作的开展离不开好的工作方法;同样，一套优良的设计流程、高效的设计方法，也是注塑模具收获一个成功设计方案的有力保证。

一、概述模具设计工作，主要包括：1. 客户的模具开发资料收集整理：客户提供的对模具开发有意义的各项资料、数据及样品。

2. 塑料产品前期分析：针对塑料产品所开展的各项分析工作。

3. 制定《模具设计任务书》：整合各项资料和标准而制定的模具开发的重点技术要求。

4. 模具结构设计：模具装配图和3D造型的设计。

5. 设计评审与确认：评审团队进模具设计方案进行讨论和评审，确定最优方案。

6. 原材料和重要部件采购：对制作周期有影响的原材料、热流道、模架等下采购订单。

7. 零件图设计：设计模具零件图，完成所有设计工作。

8. 修模改模：试模后对于尺寸不符、结构优化等提供设计图。

9. 设计总结：模具开发过程中，所有与设计有关的数据、资料、经验等进行分析、总结。

下面就各项工作展开具体详细的介绍。

二、客户的模具开发资料一般来说，客户在下达模具开发任务时，均会提供如下之相关资料：1. 模具标准(通用标准)2. 模具具体要求(寿命、制作周期和成型周期、机台、模穴数……)3. 塑料产品数据(2D&3D)4. 塑料产品图纸5. 参考样件6. 注塑机资料7. 模具设计加工进度(T1、PPAP、合格……)8. 模具生产自动化程度9. 其它特殊要求三、塑料产品前期分析针对客户提供的塑料产品信息，如2D图纸、3D造型、塑料产品装配要求、模具标准等，就塑料产品和模具进行分析，主要需要关注的问题有以下内容：1. 塑料产品结构是否合理，如壁厚、形状……2. 塑料产品尺寸是否合理，精度是否太高，能否保证尺寸精度;3. 塑料产品成型工艺性是否太差，如进胶点的选择、分型面的选择、模具结构的简化、模具零件加工工艺、模具成本……4. 客户的模具标准和要求是否有不适合的地方;5. 注塑机的选择是否合理，尤其是注塑成本的考虑;6. 模具的设计制造周期的安排是否合理;按照国内外先进模具企业的成功管理经验，均是在订单下达之前，模具供应商就已经开始参与到客户的产品开发过程中，以求产品开发更加的合理优化。

注塑成型模具设计操作流程注塑成型模具是一种常用于制造塑料制品的工具。

它可以将熔化的塑料注入到模具中，并通过冷却和固化过程来形成最终的产品。

在注塑成型过程中，模具设计的合理性和操作流程的规范性至关重要，它们直接影响到产品质量和生产效率。

本文将详细介绍注塑成型模具设计的操作流程。

一. 需求分析在进行注塑成型模具设计之前，首先需要进行需求分析。

需求分析的目的是明确产品的形状、尺寸和表面要求等技术参数。

通过与客户沟通和了解所需产品的功能和应用场景，设计师可以确定模具的整体结构和细节设计。

二. 概念设计概念设计是将需求分析转化为初步设计方案的过程。

设计师可以使用CAD软件进行三维建模，快速生成多个设计方案，并根据工程要求和实际制造需求进行评估和比较。

在概念设计阶段，设计师应该考虑到模具的可制造性、易用性和维修性等因素。

三. 详细设计在概念设计确定后，需要进行详细设计。

详细设计是指将概念设计方案细化为具体的零部件图纸和装配图纸的过程。

设计师需要根据模具的结构和功能要求，绘制每个零部件的尺寸、形状和工艺要求。

此外，在详细设计中还需要考虑模具的引导装置、冷却系统和排气系统等细节。

四. 材料选择材料选择是注塑成型模具设计中的重要环节。

设计师需要根据产品的特性、生产批量和经济性等因素选择合适的模具材料。

常用的模具材料有工具钢、不锈钢和铝合金等。

不同材料具有不同的强度、硬度和耐磨性，设计师需要根据具体情况进行选择。

五. 制造加工制造加工是将设计好的模具图纸转化为实际模具的过程。

通常情况下，制造加工包括数控加工、切割和铣削等工艺。

在制造过程中，需要严格按照图纸要求进行操作，并采取适当的质量控制措施，以确保模具的制造精度和表面质量。

六. 装配调试在模具制造完成后，需要进行装配调试。

装配调试的目的是验证模具的正确性和可靠性。

设计师和制造人员需要对模具进行全面检查，确保每个零部件的安装位置正确，加工尺寸符合要求，并进行必要的调整和修正。

复杂注塑模具设计新方法及案例：一、设计方法：1. 分型面的选择：分型面的设计是注塑模具设计中的重要环节，它决定了模具的成型效果和脱模的难易程度。

在设计分型面时，需要考虑产品的形状、尺寸、精度要求以及模具的结构和制造工艺等因素。

2. 抽芯机构的设计：对于一些产品，如带有侧孔或侧凸台的产品，需要设计抽芯机构以实现侧向脱模。

抽芯机构的设计需要充分考虑产品的结构和尺寸，以及模具的加工能力和装配工艺。

3. 脱模机构的设计：脱模机构的主要作用是使产品从模具中顺利脱出。

在设计脱模机构时，需要考虑产品的形状和尺寸，以及模具的制造工艺和装配工艺。

4. 冷却系统的设计：冷却系统的主要作用是控制模具的温度，保证注塑过程中的冷却均匀，提高产品的成型质量和生产效率。

冷却系统的设计需要考虑模具的结构和尺寸，以及冷却介质的选择和流动路径的优化。

5. 浇注系统的设计：浇注系统的主要作用是将熔融塑料注入模具型腔，保证注塑过程的稳定性和产品的成型质量。

浇注系统的设计需要考虑产品的形状和尺寸，以及塑料的流动特性和模具的结构。

二、案例分析：以下是一个复杂注塑模具设计的案例分析：1. 产品分析：该产品是一个汽车零部件，具有复杂的形状和尺寸要求，需要进行精密成型和严格的质量控制。

2. 模具结构设计：根据产品的形状和尺寸，设计了相应的模具结构。

该模具采用了分型面和抽芯机构的设计，以实现复杂形状的成型和侧向脱模。

同时，模具还设计了合理的浇注系统和冷却系统，以保证注塑过程的稳定性和产品的成型质量。

3. 制造与装配：根据模具的设计图纸，进行了相应的制造和装配工作。

在制造过程中，采用了高精度的加工设备和工艺，保证了模具各部件的精度和表面质量。

在装配过程中，严格按照设计图纸和技术要求进行组装，确保了模具的整体性能和稳定性。

4. 试模与调整：完成模具制造和装配后，进行了试模工作。

通过试模，对模具的性能和产品的成型质量进行了评估和检测。

针对试模过程中出现的问题，进行了相应的调整和完善，最终实现了模具的正常运行和产品的合格产出。

塑料制件注塑模具设计方案塑料制件注塑模具设计方案塑料制件是一种广泛应用于日常生活和工业领域的成型产品，其制造过程中需要使用注塑模具。

注塑模具是制造塑料制件的关键工具，其设计的精度直接影响塑料制件的质量和成本。

因此，本文将从注塑模具的设计方案入手，探讨制造高质量塑料制件的相关要点。

一、注塑模具的基本构造注塑模具主要由模架、模座、模板、导柱、顶杆和模具机构等部分组成。

其中，模架是支撑模具的基础，主要承受注塑机的压力和模具的自身重量；模座是安装模板的载体，其质量决定了模板的平整度和稳定性；模板则是塑料制件的成型部分，其设计必须符合塑料制件的形状、尺寸和密度要求；导柱和顶杆一般用于控制模板的定位和脱模操作，必须保证其精度和稳定性；模具机构包括进料系统、冷却系统、顶针系统和喷嘴系统等，其设计必须与注塑机的规格和要求相适应。

二、注塑模具的设计要点1. 合理选材：注塑模具要求抗压、抗磨、抗腐蚀、热稳定和耐磨等性能，材料的选择决定了模具的寿命和质量。

常用的材料有钢铁、坚固的钨钢、高强度的钛合金等，并且材质的选择要以塑料制件的要求为准。

2. 充分考虑成型要求：在注塑模具的设计中，必须充分考虑塑料制件的结构、尺寸、表面质量和制造工艺等要素。

比如：如何将塑料材料注入模具中、如何保证塑料制件的完整性和外观、如何防止模具热变形等问题都必须纳入考虑范围。

3. 保证模具的精度：在注塑模具的设计中，必须通过科学可靠的技术手段实现模板的平整度、导向精度、模具机构的运动精度和操作准确度等要求，从而保证塑料制件的成型质量和稳定性。

4. 合理的加工工艺：注塑模具的加工是决定模具质量和生产速度的重要环节之一，因此需要通过技术手段得到合理的加工工艺方案。

如何制定加工步骤、确定加工顺序、选择加工方式、考虑设备和工装需要等问题都需要加以妥善解决。

三、注塑模具的维护保养1. 定期清洗和涂油：模具长期使用会产生沉积物和锈蚀，需要定期清洗和涂油来保持其表面的光滑度和防腐性。

注塑模具设计说明书注塑模具设计说明书一、设计背景随着工业生产的发展，注塑模具在塑料制品加工中扮演了重要的角色。

注塑模具的设计质量直接影响塑料制品的质量和生产效率。

为了确保注塑模具的设计质量，本文将介绍注塑模具设计的基本原理和步骤，并提供一些建议。

二、设计原理注塑模具设计的基本原理包括以下几点：1. **产品需求分析**：根据产品的外观、尺寸、材料等要求，确定模具设计的基本参数和要求。

2. **模具结构设计**：根据产品的形状、结构和生产工艺要求，确定模具的结构类型，包括单模具、多模具、悬浮模具等。

3. **模具零部件设计**：根据模具结构和工艺要求，设计模具的各个零部件，包括模腔、模座、导柱、导套、顶出机构等。

4. **模具材料选择**：根据产品的材料特性和生产要求，选择适当的模具材料，包括模具钢、合金等。

5. **模具加工工艺**：根据模具设计和加工要求，选择适当的加工工艺，包括数控加工、电火花加工等。

三、设计步骤注塑模具设计的基本步骤如下：1. **产品需求分析**：仔细研读产品需求文档，并与产品设计师和工程师进行沟通，确保对产品的需求和要求有充分的了解。

2. **模具结构设计**：根据产品的形状和尺寸，确定模具的结构类型，包括单模具、多模具、悬浮模具等。

根据生产要求和工艺要求，决定模具的开合方式和顶出方式。

3. **模具零部件设计**：根据模具结构设计，设计模具的各个零部件，包括模腔、模座、导柱、导套、顶出机构等。

确保各个零部件的尺寸和配合精度满足生产要求。

4. **模具材料选择**：根据产品的材料特性和生产要求，选择适当的模具材料，包括模具钢、合金等。

考虑模具材料的硬度、强度、耐磨性和耐腐蚀性等因素。

5. **模具加工工艺**：根据模具设计和加工要求，选择适当的加工工艺，包括数控加工、电火花加工等。

确保模具的加工精度和表面质量符合要求。

四、设计要点在注塑模具设计过程中，需要注意以下要点：- **结构合理性**：模具的设计结构应合理、紧凑，尽量减少杂散空间和无效运动。

注塑模具设计流程注塑模具是一种用于生产注塑制品的工具，其设计质量直接影响到产品的生产效率和质量。

注塑模具设计是一个复杂的过程，需要经过多个阶段才能完成一个符合要求的模具。

下面将介绍注塑模具设计的整个流程。

1. 产品设计分析在注塑模具设计的起始阶段，设计师需要与产品设计师紧密合作，了解产品的功能和外形要求。

同时要分析产品的结构特点，确认产品的材料和生产工艺。

2. 模具设计方案确定基于对产品的分析，设计师制定初步的模具设计方案，包括模具的结构形式、拆模方式、注塑工艺等。

设计方案需要考虑到产品的生产效率和质量要求，同时兼顾成本和制造难易度。

3. 模具结构设计在确定设计方案后，设计师开始进行模具的具体结构设计。

这包括模具的整体结构、零件的尺寸和位置、冷却系统等。

结构设计需要考虑到模具的使用寿命和稳定性，确保模具在生产过程中不会出现问题。

4. 零件设计与加工根据模具结构设计，设计师开始设计模具的各个零部件，如模具芯、模具腔等。

设计需要考虑到零件的加工难度和精度要求，确保零件能够精准拼装。

5. CNC加工完成零部件设计后，零件需要进行数控加工。

通过CNC加工，可以保证零件的加工精度和质量，为后续的组装和试模做好准备。

6. 组装与调试零部件加工完成后，设计师开始进行模具的组装工作。

组装需要按照设计要求进行，确保各个零部件的配合精准，避免出现漏料或卡料情况。

完成组装后，需进行模具的调试，验证模具的性能和生产效果。

7. 试模与验收最后，将组装完成的模具进行试模生产，并进行产品的检验与评估。

通过试模可以验证模具的设计是否符合要求，同时也可以评估产品的生产效果和质量。

验收合格后，模具正式投入生产使用。

注塑模具设计是一个综合性强，需要多方面知识和技能的工作。

通过严谨的设计流程和专业的技术，设计出高质量的注塑模具，将有助于提高产品的生产效率和产品质量。
