注塑模具开发流程

手机壳注塑模具设计流程Last revised by LE LE in 2021Pro/E手机壳注塑模具设计流程||2010年01月18日|[字体：]|关键词：在手机外壳的注射模具设计中，经过认真调研和方案论证，确定了具体设计方案，在产品造型上有较强的创新意识，深入钻研每个重要环节，对产品的可行性和工艺进行了详细分析。

采用Pro/E＋EMX建立模型并进行模型的受力分析，模拟模型在现实情况下的使用情况，并得出模型检验结果，以认真负责的工作态度出色的完成了整个注塑模设计的全过程，具备了设计人员应有的基本素质和能力。

一．调研报告1．手机壳的造型结构发展状况移动电话的普及速度大大超越了专家的预测与想象。

它已从最初的模拟系统发展到目前的数字系统。

在此期间，移动电话的功能越来越丰富，体积越来越小，造型越来越美观，充分体现了技术与艺术结合。

除了最基本的实用功能外，移动电话还要考虑美观和舒适，在设计上必须充分考虑使用对象、使用场合、功能要求、人机工效学等因素。

2．材料确定PC／ABS合金在汽车、机械、家电、计算机、通讯器材、办公设备等方面获得了广泛应用，如移动电话的机壳、手提式电脑的外壳、以及汽车仪表盘〔板)等。

资料显示：PC/ABS已广泛应用于制造手机外壳。

3．薄壳制品与模具设计薄壳制品成型时模具设计是至关重要的一步。

成型薄壳制品时需要特别设计的薄壳件专用模具。

与常规制品的标准化模具相比，薄壳制品模具从模具结构、浇注系统、冷却系统、排气系统、脱模系统都发生了重大变化，成本也增加了30％---40％4．塑件选择据调查，东亚尤其是中国的用户对于翻盖手机却相当青睐，在中国市场销售的全部手机中，翻盖手机的数量超过了一半。

国产手机厂商了解本土消费者的心理，摒弃欧美崇尚的直板机而主推折叠机，开发出符合东方人审美趣味的机型，款式漂亮，内容丰富，得到了广大消费者的喜爱。

针对以上情况，选用翻盖式手机壳注塑模设计。

二、产品工艺分析1．产品造型设计塑件的选择：女性翻盖手机本人负责的部分是翻盖部分，翻盖部分的特点是上盖采用复杂曲面设计，上下盖的分型面都比较复杂，而且下盖需要侧向抽芯。

注塑模具的标准开发流程是怎样的？一、绘制模具图在画模具总装图之前，应绘制工序图，并要符合制件图和工艺资料的要求。

由下道工序保证的尺寸，应在图上标写注明”工艺尺寸”字样。

如果成型后除了修理毛刺之外，再不进行其他机械加工，那么工序图就与制件图完全相同。

在工序图下面最好标出制件编号、名称、材料、材料收缩率、绘图比例等。

通常就把工序图画在模具总装图上。

绘制总装图尽量采用1：1的比例，先由型腔开始绘制，主视图与其它视图同时画出。

模具总装图应包括以下内容：模具成型部分结构浇注系统、排气系统的结构形式。

分型面及分模取件方式。

外形结构及所有连接件，定位、导向件的位置。

标注型腔高度尺寸（不强求，根据需要）及模具总体尺寸。

辅助工具（取件卸模工具，校正工具等）。

按顺序将全部零件序号编出，并且填写明细表。

标注技术要求和使用说明。

模具总装图的技术要求内容：对于模具某些系统的性能要求。

例如对顶出系统、滑块抽芯结构的装配要求。

对模具装配工艺的要求。

例如模具装配后分型面的贴合面的贴合间隙应不大于0.05mm模具上、下面的平行度要求，并指出由装配决定的尺寸和对该尺寸的要求。

模具使用，装拆方法。

防氧化处理、模具编号、刻字、标记、油封、保管等要求。

有关试模及检验方面的要求。

由模具总装图拆画零件图的顺序应为：先内后外，先复杂后简单，先成型零件，后结构零件。

要求如下：图形要求一定要按比例画，允许放大或缩小。

视图选择合理，投影正确，布置得当。

为了使加工专利号易看懂、便于装配，图形尽可能与总装图一致，图形要清晰。

标注尺寸要求统一、集中、有序、完整标注尺寸的顺序为：先标主要零件尺寸和出模斜度，再标注配合尺寸，然后标注全部尺寸。

在非主要零件图上先标注配合尺寸，后标注全部尺寸。

表面粗糙度把应用最多的一种粗糙度标于图纸右上角，如标注”其余3.2。

”其它粗糙度符号在零件各表面分别标出。

其它内容例如零件名称、模具图号、材料牌号、热处理和硬度要求，表面处理、图形比例、自由尺寸的加工精度、技术说明等都要正确填写。

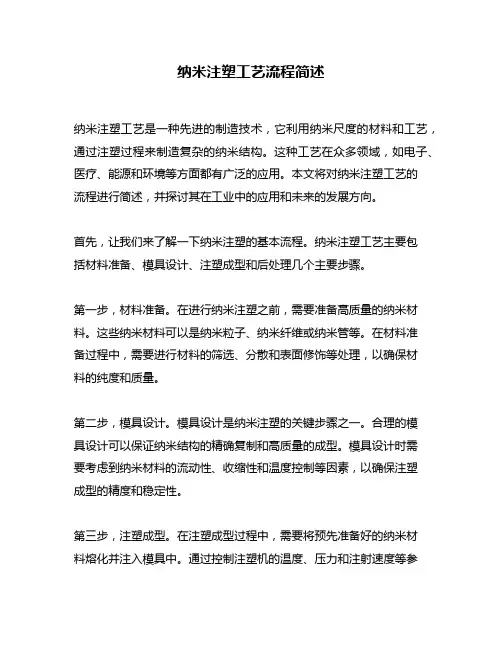

纳米注塑工艺流程简述纳米注塑工艺是一种先进的制造技术，它利用纳米尺度的材料和工艺，通过注塑过程来制造复杂的纳米结构。

这种工艺在众多领域，如电子、医疗、能源和环境等方面都有广泛的应用。

本文将对纳米注塑工艺的流程进行简述，并探讨其在工业中的应用和未来的发展方向。

首先，让我们来了解一下纳米注塑的基本流程。

纳米注塑工艺主要包括材料准备、模具设计、注塑成型和后处理几个主要步骤。

第一步，材料准备。

在进行纳米注塑之前，需要准备高质量的纳米材料。

这些纳米材料可以是纳米粒子、纳米纤维或纳米管等。

在材料准备过程中，需要进行材料的筛选、分散和表面修饰等处理，以确保材料的纯度和质量。

第二步，模具设计。

模具设计是纳米注塑的关键步骤之一。

合理的模具设计可以保证纳米结构的精确复制和高质量的成型。

模具设计时需要考虑到纳米材料的流动性、收缩性和温度控制等因素，以确保注塑成型的精度和稳定性。

第三步，注塑成型。

在注塑成型过程中，需要将预先准备好的纳米材料熔化并注入模具中。

通过控制注塑机的温度、压力和注射速度等参数，可以实现材料的均匀充填和快速凝固。

注塑成型过程需要保证注塑机的精确控制和稳定运行，以确保最终产品的尺寸精度和表面质量。

第四步，后处理。

注塑成型后，还需要进行一些后处理工艺，如去模、清洗和表面修饰等。

这些工艺旨在去除模具残留物、提高产品表面质量并增强产品的功能性。

后处理过程的高效和精确度对于最终产品的性能和质量至关重要。

纳米注塑工艺在许多领域都有广泛的应用。

在电子领域，纳米注塑可以用于制造高性能的纳米电子器件，如纳米晶体管和纳米存储器等。

在医疗领域，纳米注塑可以用于制造纳米药物载体、纳米传感器和纳米生物芯片等，用于药物输送、疾病诊断和治疗等方面。

在能源领域，纳米注塑可以用于制造高效的太阳能电池和燃料电池等，提高能源转换和存储的效率。

在环境领域，纳米注塑可以用于制造高效的污水处理设备和空气净化器等，改善环境污染问题。

纳米注塑工艺也面临着一些挑战和未来的发展方向。

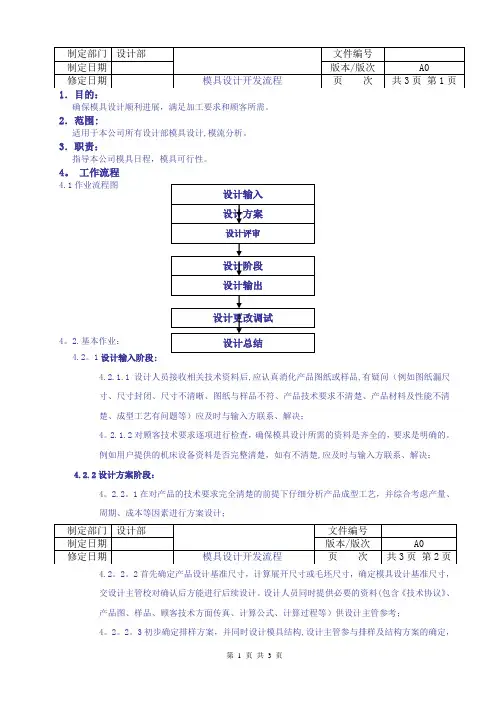

确保模具设计顺利进展，满足加工要求和顾客所需。

2．范围:适用于本公司所有设计部模具设计,模流分析。

3．职责：指导本公司模具日程，模具可行性。

4。

工作流程4.1作业流程图4。

2.基本作业： 4.2。

1设计输入阶段:4.2.1.1设计人员接收相关技术资料后,应认真消化产品图纸或样品,有疑问（例如图纸漏尺寸、尺寸封闭、尺寸不清晰、图纸与样品不符、产品技术要求不清楚、产品材料及性能不清楚、成型工艺有问题等）应及时与输入方联系、解决；4。

2.1.2对顾客技术要求逐项进行检查，确保模具设计所需的资料是齐全的，要求是明确的。

例如用户提供的机床设备资料是否完整清楚，如有不清楚,应及时与输入方联系、解决； 4.2.2设计方案阶段：4。

2.2。

1在对产品的技术要求完全清楚的前提下仔细分析产品成型工艺，并综合考虑产量、周期、成本等因素进行方案设计；4.2。

2。

2首先确定产品设计基准尺寸，计算展开尺寸或毛坯尺寸，确定模具设计基准尺寸，交设计主管校对确认后方能进行后续设计。

设计人员同时提供必要的资料(包含《技术协议》、产品图、样品、顾客技术方面传真、计算公式、计算过程等）供设计主管参考；4。

2。

2。

3初步确定排样方案，并同时设计模具结构,设计主管参与排样及结构方案的确定，设计人员对比1—3个方案的优缺点，做出简要的文字说明，指明参考的模具名称或编号（已经批量验证过的），形成评审方案。

4.2。

2.4设计人员运用FMEA工具对其推荐的成型方案进行分析,列出影响程度最严重的几种失效模式进行重点控制.4。

2。

3设计方案评审:4。

2。

3。

1设计人员准备好评审方案后,提出方案评审申请,设计主管根据情况安排评审，设计人员在评审前填好设计评审记录中的设计意见,等待评审；4。

2。

3。

2在评审时提供必要的资料(包含产品图、样品、顾客技术方面传真、计算公式、计算过程、评审方案、收缩系数、参考模具图、DFMEA报告等）；4.2。

3。

3评审时先由设计人员介绍评审方案并提出模具设计难点，设计、评审人员应充分表达各自的意见,最终由评审主任委员填写评审意见并得出评审结论,形成《模具设计评审报告》。

塑胶模具开发设计的最常见方法及工艺三篇篇一：塑胶模具开发设计的最常见方法及工艺1)、测量工具：卡尺、千分尺、千分表、标准量块、标准角块、转盘、角规、投影仪、抄数机等；2、加工机器及设备：锣床、车床、磨床、钻床、CNC（电脑锣）、火花机、线切割机等。

3）加工方法及工艺一般模胚直接从模胚厂订回，其加工方法这里略去。

按精密注塑模具加工设计图纸，订回模胚、模仁、行位、斜顶、镶件等钢料即可开始安排精密注塑模具加工。

按加工工艺大概分为精密注塑模具加工粗加工及精密注塑模具加工精加工两块。

模胚开框，由锣床或电脑锣先开粗、后精框（也可由模胚厂代为加工，但要付给相应的费用；一些小型模房为节约成本往往自己加工，但效率低，精度不高），其它部件同样也是先塑胶模具开发设计粗加工成粗胚，后经电脑锣、火化机、线切割机精加工的到符合图纸精度要求的零件，最后装配入模胚成为一套完整的模具。

其流程大概如下：模胚开框模仁、行位等CNC加工铜公加工、火机加工型腔（EMD）钳工加工（FIT模）抛光（省模）装模试模。

实际制造中，几种塑胶模具开发设计加工工艺交织在一起，需要塑胶模具开发设计人员与模具师傅安排好各个环节，一步出错，满盆皆负！返工往往造成对模具的损害，做出来的精密注塑模具加工就不漂亮了。

要补救好的话，只能换料，这将增加时间和成本，而很多时候时间是最重要的。

现在精密注塑模具加工行业竞争很激烈，客户给模房的时间都很急，不能按时交模，最终将失去客户！各加工机械设备的功能简介：1、锣床，用于人工铣、切较形状较简单、规则的工件，如直线、斜线；常用来加工精度不是很高的工件，模胚开框、模仁、行位开料等。

2、车床，主要用于圆形的工件加工，如唧嘴、定位环、法兰、圆形模呵（CORE）、圆形铜公等；精度可达较高的要求。

3、磨床,主要用于钢料磨平，磨基准等，可满足大部精度要求。

4、钻床，主要用于钻空、攻牙、打运水孔等。

众多XX模具厂都将参与这个展会塑胶模具加工行业的机会，注塑加工厂讲的是诚信，和品质，喷油厂及时交货，不偏色，无色差，平板电脑模具专业制造厂家，精密度高，自动喷涂等等服务。

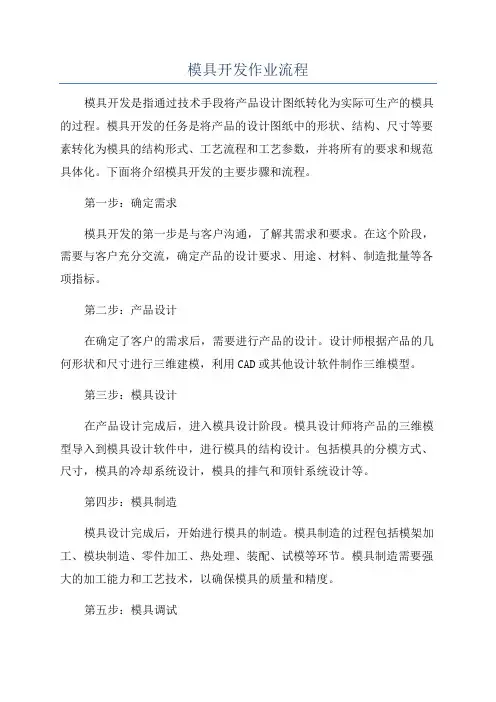

模具开发作业流程模具开发是指通过技术手段将产品设计图纸转化为实际可生产的模具的过程。

模具开发的任务是将产品的设计图纸中的形状、结构、尺寸等要素转化为模具的结构形式、工艺流程和工艺参数，并将所有的要求和规范具体化。

下面将介绍模具开发的主要步骤和流程。

第一步：确定需求模具开发的第一步是与客户沟通，了解其需求和要求。

在这个阶段，需要与客户充分交流，确定产品的设计要求、用途、材料、制造批量等各项指标。

第二步：产品设计在确定了客户的需求后，需要进行产品的设计。

设计师根据产品的几何形状和尺寸进行三维建模，利用CAD或其他设计软件制作三维模型。

第三步：模具设计在产品设计完成后，进入模具设计阶段。

模具设计师将产品的三维模型导入到模具设计软件中，进行模具的结构设计。

包括模具的分模方式、尺寸，模具的冷却系统设计，模具的排气和顶针系统设计等。

第四步：模具制造模具设计完成后，开始进行模具的制造。

模具制造的过程包括模架加工、模块制造、零件加工、热处理、装配、试模等环节。

模具制造需要强大的加工能力和工艺技术，以确保模具的质量和精度。

第五步：模具调试模具制造完成后，需要进行模具的调试。

调试过程中，需要根据产品的要求进行调整和优化，确保产品质量稳定。

在试模过程中，发现存在问题需要及时进行修复和改进。

第六步：样品确认模具调试完成后，需要向客户提供样品，并与客户进行确认。

客户对样品进行测试和评估，确保产品符合其要求和预期。

第七步：模具生产样品确认后，模具进入正式生产阶段。

根据客户的订单要求，利用模具进行产品生产。

第八步：售后服务模具交付给客户后，需要进行售后服务。

定期回访客户，了解模具在生产过程中的使用情况和反馈，提供技术支持和售后服务。

总结：模具开发是一个复杂的过程，涉及到多个环节和技术知识。

通过以上的步骤，可以确保模具的质量和性能达到客户的要求，实现高效生产。

模具开发的每个环节都需要进行精心设计和制造，以确保模具的可靠性和稳定性。

模具开发流程以及模具工程师的具体工作1)做好模具设计.通常模具设计由模具厂做,但还是要向他们提供基本的模具规格书和要求,就是要规定模架的材料,型腔,型芯的材料;产品的模腔数量;模具的使用寿命;注塑机台的吨位;零件的材料和表面处理要求.要求高(或是水平高)的企业还要规定分型面,水口的形式和位置,顶针的形式,因为模具厂并不清楚你们产品的要求,如果不做规定,任由模厂自己设计,那么很有可能在重要的外观表面设置水口,或有镶块.另外,很多工程师为了图省事,对一些不重要的内部结构不做出模斜度,任由模具厂自己决定,这样可能带来非常严重的后果.现在做模具设计也没有几个认真负责的,拼命做大出模斜度,搞得产品到处都是缩水,最后不得不烧焊重做.因此必须认真检查模具厂的模具设计,特别是分型面,水口,镶块等.还有就是要提供注塑机台的品牌和规格供模厂设计时参考.2)模具开始加工后,要向模具厂家要排期表,就是模具进度的计划表.什么时候开始订模坯,什么时候开粗,什么时候锣铜公,打电火花......等等,最关键是T1的时间.这样就可以定期去检查模具加工进度,保证T1按计划进行.3)T1试模后才是跟模的真正开始.拿到样品后要安排检讨会议,装配工程样机,对所有的问题总结出来,商讨解决方案.一般要产品工程师同模具厂的跟模人员共同完成.每一个问题都要分析是什么原因造成的,是设计不完善还是模具加工不到位,还是注塑工艺参数.这就要求工程师有丰富的产品设计经验和模具经验.有些问题是综合几方面的原因造成的,是更改设计呢还是通过工艺解决呢,这也要用丰富的经验去判断.接下来就是要给出更改方案,对于结构上的更改(加胶/减胶)都要做手板确定,并给出详细的改模图纸.很多工程师在这方面也比较喜欢偷懒,只告诉模具厂这里那里不行,要这样那样改,不给出具体的图纸尺寸,这样模厂往往会改错或不到位,增加了更改的次数.这方面我有过很多教训.现在所有的更改方案都是我们做产品设计同模厂的人一起出,都要做手板样品来检验方案的效果.对于外观表面的缺陷,比如,夹水线等,通常先考虑注塑工艺去解决,不行的话要考虑更改水口位置去解决.4)试模一定要到现场.T1试模可以不去,但T2开始最好每次试模时设计工程师要到现场了解试模的情况.一方面看看模具的状态,另一方面了解注塑工艺情况,这点是很重要的.只看样品是不知道模具状态的,一个合格的样品不能代表模具合格了,也许是十啤才出一个好的,也许是打着脱模剂勉强做出来的.每次试模还要记录注塑工艺参数.5)验收模具.产品合格了,模具却不一定能进入生产状态.即使模具也合格了,也要跑合一段时间才能顺利大批量生产.除了按模具规格书进行例行的检查外,还要查查滑块的硬度,冷却水道的压力,相关的配件等.必要时要厂家提供模具材料的证明,保证是按规格书中的要求采购的.以上是我们通常跟模的做法,希望对你有帮助,也希望其他同行写出你们的跟模经验,大家一起分享.1.外观部分: 在T1阶段时,模具厂心里只有60-70%的把握,新的材料差别更大,所以试模是试外观的关2.尺寸部分:做模的人都对部分装配性重要尺寸保留有余地,也是跟据经验做出的值,所以T1时要测量准确,更主要的是要实配后,确定要修改到多少,心里若没底可先做大后改小的方法,表向烧焊方向考虑模具开发流程以及模具工程师的具体工作。

塑料模具的工艺流程
塑料模具的工艺流程主要包括以下几个步骤：
1. 设计阶段：
- 需求分析：根据产品需求确定模具设计方案，包括产品的尺寸、形状、精度要求等。

- 模具设计：使用CAD软件进行详细的设计，包括模具结构设计（型腔、浇注系统、冷却系统、顶出系统等）。

2. 模具制造阶段：
- 材料准备：选择适合的模具钢材或其他材料，按照设计图纸切割成大致形状。

- 加工粗胚：通过铣床、刨床、车床等对模具粗胚进行粗加工，形成初步轮廓。

- 精密加工：运用CNC数控机床进行精加工，包括电火花线切割、电火花成型、精密磨床研磨等，确保模具精度。

- 组装调试：将各个部件装配在一起，安装标准件和热流道系统等，进行试模试验，对模具进行微调优化。

3. 试模与验收阶段：
- 注塑试模：将完成组装的模具安装在注塑机上，进行试模并生产样品，检验产品尺寸、外观及性能是否符合要求。

- 整改与确认：根据试模结果对模具进行必要的修正和改进，直至产品达到设计要求并通过客户或内部验收。

4. 生产阶段：
- 正式生产：模具经过验收合格后，投入批量生产，定期进行维护保养，保证产品质量稳定。

5. 后期维护与报废处理：
- 在模具使用过程中，会定期进行清理、润滑以及磨损部位的修复或更换。

- 当模具因磨损严重、技术更新或其他原因不能满足生产需求时，进行评估决定是否需要翻新或报废处理。

以上就是塑料模具从设计到生产再到后期维护的基本工艺流程，具体细节可能根据不同产品和模具复杂程度有所差异。

模具的概述（一）模具的概念 ................................................................................................................................................ （二）模具生产的特点 ........................................................................................................................................ （三）模具的类型 ................................................................................................................................................ （四）模具制作的流程 ....................................................................................................................... 模具设计一接受任务................................................................................................................................... 二分析、消化制品最新数据....................................................................................................... （一）分析制品的用途及工艺 ......................................................................................................1 分析制品的几何特征................................................................................................................2 分析制品的尺寸精度................................................................................................................3 分析制品的表面质量................................................................................................................ （二）消化制品的工艺资料，确定成型方法、设备及工艺 ......................................................1 成型方法的确定........................................................................................................................2 成型设备的确定........................................................................................................................3 成型工艺的确定........................................................................................................................ 三模结构方案的确定................................................................................................................... （一）模腔制品数量及排列方式的确定 ......................................................................................1 模腔制品数量的确定................................................................................................................2 制品在模具中排列方式............................................................................................................ （二）制品分型面的确定 .............................................................................................................. （三）浇注系统的确定 ..................................................................................................................1 冷流道的概述............................................................................................................................ （1）.浇注系统的基本结构............................................................................................................ （2）.浇注系统的设计要求............................................................................................................ （3）主流道和主流道衬套（浇口套）的设计............................................................................. （4）分流道的设计......................................................................................................................... （5）浇口的设计............................................................................................................................. （6）冷料井的设计.........................................................................................................................2 热流道的简单概述.................................................................................................................... （四）成型零件结构的确定 ..........................................................................................................1 型腔、型芯的设计....................................................................................................................2 滑块、抽芯、斜顶的确定........................................................................................................ （五）顶出系统的确定 ..................................................................................................................1 顶出系统的设计要求有............................................................................................................（六）冷却、加热系统的确定 ...................................................................................................... （七）排气系统的确定 .................................................................................................................. （八）模具其他系统的确定 ..........................................................................................................1 模架大小的确定........................................................................................................................2 导向机构的确定........................................................................................................................3 定位机构的确定........................................................................................................................ 4其他辅助机构的确定................................................................................................................ （九）成型零件及其他结构的尺寸、强度进行计算、校核 ......................................................1 成型零件的刚度、强度的计算和校核....................................................................................2 其他结构的尺寸、强度的计算和校核.................................................................................... 四制品的CAE分析(模流分析) .................................................................................................. 五模具详细二维总装图的绘制、确定及主材料的订购........................................................... （一）绘制总装图的内容 .............................................................................................................. （二）绘制总装图的步骤 .............................................................................................................. （三）订购主材料........................................................................................................................... 六模具三维的建模、确定及下发............................................................................................... （一）建模过程的简单讲述 .......................................................................................................... （二）模具三维图的确定及下发加工 .......................................................................................... 七绘制所有零件图、更新总装图及小料、标准件的订购 ......................................................... （一）绘制零件图........................................................................................................................... （二）更新最终总装图数据 .......................................................................................................... （三）订购小料及标准件 ..............................................................................................................模具加工一零件加工工艺的编制............................................................................................................... （一）加工工艺的内容及作用 ...................................................................................................... （二）编制工艺文件的原则、原始资料 ...................................................................................... （三）编制零件加工工艺文件的步骤 ..........................................................................................1 零件图的分析............................................................................................................................2 拟订加工工艺路线.................................................................................................................... 二模具零件加工...........................................................................................................................零件检验模具装配模具试模模具验收模具的概述（一）模具的概念：在一定的工艺条件下，将其特定的形状和尺寸赋予材料的工具。

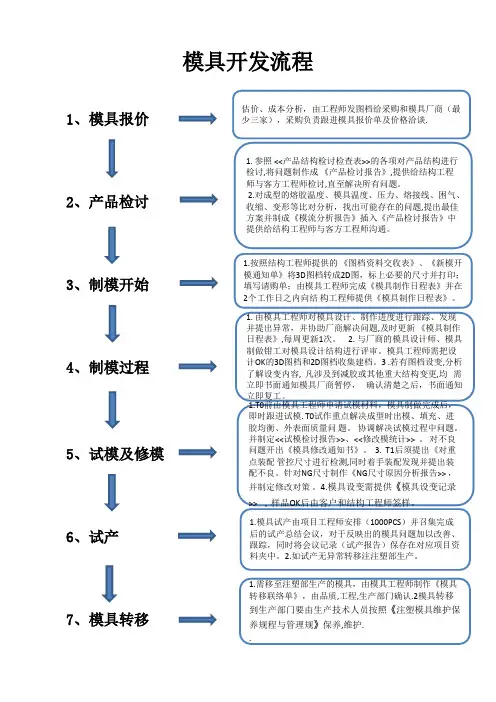

模具开发流程模具开发是制造业中非常重要的环节，它直接关系到产品的质量和生产效率。

一个高效的模具开发流程能够大大提高企业的竞争力和生产效率。

下面将介绍一般模具开发的流程，希望对大家有所帮助。

首先，模具开发的第一步是需求分析。

在这一阶段，需要和客户充分沟通，了解客户的需求和产品的设计要求，包括产品的尺寸、材料、表面要求等。

只有充分了解客户需求，才能为后续的模具设计和制造提供准确的依据。

第二步是模具设计。

在这一阶段，需要根据产品的设计要求和工艺要求，进行模具的结构设计、零件设计和工艺设计。

模具设计需要考虑到产品的结构特点、成本控制、制造工艺等方面，以确保模具能够满足产品的生产要求。

第三步是模具加工制造。

在模具设计完成后，需要进行模具的加工制造。

这一阶段需要根据模具设计图纸，选择合适的材料，进行模具的加工和装配。

模具的加工制造需要严格按照设计要求进行，以确保模具的质量和精度。

第四步是模具调试。

模具制造完成后，需要进行模具的调试。

在这一阶段，需要对模具进行组装调试，并进行产品的试模。

通过模具调试，可以发现并解决模具在生产过程中可能出现的问题，确保模具能够顺利投入生产。

最后一步是模具验收和交付。

在模具调试完成后，需要进行模具的验收和交付。

模具的验收需要对模具的质量、性能进行全面检查，确保模具能够满足产品的生产要求。

同时，需要对模具进行交付，并提供相关的技术支持和培训，以确保客户能够顺利使用模具。

总的来说，模具开发流程包括需求分析、模具设计、模具加工制造、模具调试和模具验收交付。

一个完善的模具开发流程能够提高模具的质量和生产效率，为企业的发展提供有力支持。

希望以上内容能够对大家有所帮助，谢谢阅读！。

新产品模具开发流程第一步：需求分析需求分析是新产品模具开发的第一步，主要目的是明确产品的技术要求和市场需求。

这个步骤的关键是与客户进行沟通，了解客户的需求和期望，包括产品功能、性能、质量、成本等方面的要求。

同时，还需要考虑市场上类似产品的竞争情况，以及相关的法律法规要求。

需求分析的结果将成为后续开发过程中的基础。

第二步：概念设计在需求分析的基础上，进行概念设计阶段。

这个阶段的任务是生成产品的初步设计方案，包括产品的形状、结构和功能等方面。

设计师会进行创意的发散和筛选，最终生成几个概念设计方案。

这些方案会与客户进行沟通和评审，选择最适合的方案。

第三步：详细设计详细设计阶段主要是将概念设计方案进一步细化和完善。

包括设计产品的具体尺寸、工艺要求、材料选型等。

设计师会使用CAD软件进行模型的设计和工程分析，确定产品各个部分的结构和连接方式。

详细设计也包括模具的设计，包括分模、冷却系统等。

详细设计的输出结果是产品的详细制图和相关的说明文档。

第四步：制造制造阶段根据详细设计的结果开始模具的制造。

包括制定制造计划、采购所需材料和零部件、加工模具等。

制造过程中需要严格遵循设计要求，保证模具的精度和质量。

制造过程中还需要进行各个环节的检验和测试，确保模具的可用性。

第五步：测试和验证制造完成后，需要对模具进行测试和验证。

包括模具的装配、调试和试模。

通过试模可以验证模具的可靠性和性能，检查模具的外观质量和制品的尺寸精度。

测试和验证的结果将反馈给设计师和制造人员，可对模具进行必要的修改和调整。

第六步：生产通过测试和验证后，如果模具达到了设计要求和客户的期望，即可进入生产阶段。

这个阶段主要是按照模具进行大规模生产，包括制品的注塑、冷却、脱模等工艺过程。

生产过程中需要进行质量控制和质量检验，确保产品的质量和性能。

新产品模具开发流程的每个步骤都是相互关联且不可或缺的，确保产品的成功开发和投产。

其中，沟通和合作是非常重要的，设计师、制造人员、测试人员和生产人员之间需要紧密协作，确保每个环节都能顺利进行。

注塑模具开发流程重要提醒：系统检测到您的帐号可能存在被盗风险，请尽快查看风险提示，并立即修改密码。

| 关闭网易博客安全提醒：系统检测到您当前密码的安全性较低，为了您的账号安全，建议您适时修改密码立即修改 | 关闭阿坤努力！阿坤揾到食！年长的朋友给我一称谓“阿坤”年轻的朋友给我一称谓“坤哥”细路仔给我一称谓“坤叔” 模具制作流程一、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下：1. 经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。

2. 塑料制件说明书或技术要求。

3. 生产产量。

4. 塑料制件样品。

通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。

二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。

1. 消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。

例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。

选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。

此外，还要了解塑料的塑化及成型工艺参数。

2. 消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。

成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。

根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。

3. 确定成型方法采用直压法、铸压法还是注射法。

4、选择成型设备根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。

模具开发制作流程第一步：产品设计产品设计是模具开发的起点。

在这个阶段，需要与客户进行充分的沟通，了解客户的需求和要求，包括产品的功能、尺寸、材料、外观等。

设计师根据这些要求进行初步的设计，并与客户进行反复确认和修改，直到达到客户满意的设计方案。

在这个过程中，还需要考虑产品的可制造性、可维修性和成本等方面的因素。

第二步：模具设计在产品设计确定后，模具设计师开始进行模具的设计。

根据产品的设计图纸和要求，模具设计师设计出模具的结构和形状，并利用计算机辅助设计软件进行三维建模。

在设计过程中，需要考虑到模具的施工性、加工性和装配性等因素，确保模具能够满足产品的制造要求。

设计完成后，还需要进行工程图纸的绘制，包括各个零部件的尺寸、标注和工艺要求等。

第三步：模具制造模具制造是模具开发的核心环节。

在这个阶段，需要进行材料采购、零部件加工和模具组装等工作。

首先，根据模具设计的图纸，采购合适的材料，包括金属、塑料和橡胶等。

然后，对各个零部件进行加工，包括铣削、车削、磨削和电火花等工艺。

最后，将各个零部件进行组装，形成完整的模具。

在整个制造过程中，需要严格按照设计要求进行操作，确保模具的质量和精度。

第四步：模具试模模具制造完成后，需要进行模具的试模工作。

试模是为了验证模具的设计和制造是否符合产品的要求。

在试模过程中，模具需要注入合适的材料，并进行成型和冷却等工艺。

通过试模，可以检测产品是否满足尺寸、外观和功能等方面的要求。

如果发现问题，需要及时进行修正和调整，直到达到预期的效果。

试模完成后，还需要对模具进行全面的检查和测量，确保模具的质量和稳定性。

第五步：模具修正在模具试模过程中，可能会发现一些问题和不足之处。

在这种情况下，需要进行模具的修正和调整。

修正包括模具结构的修改、零部件的更换和工艺的调整等。

修正的目的是改进模具的性能和效果，提高产品的质量和生产效率。

修正完成后，还需要再次进行试模，确保问题已经解决。

第六步：最终测试模具修正完成后，需要进行最终的测试。

模具开发流程规范流程控制是确保模具开发制作在受控状态下进行，以提供给客户满意的产品的关键。

本文适用于公司所有压铸、塑胶、五金模具的开发制作。

技术工程部负责提供需开发模具的产品3D图并根据出模条件进行必要的修改，提出模具制作申请并走完签核流程，同时提供产品材料、用途、模具寿命、模具交期等必要信息。

工模部则对产品3D图根据出模条件提出修改意见，对模具开发费用进行评估并报价，负责模具的结构设计并与技术工程部一起完成模具BOM的建立，提出材料采购申请，对模具进行加工制作，并进行不良修正，提出模具试做申请，存档模具图纸和建立模具清册。

压铸部和注塑部分别负责对新的压铸模具和塑胶模具进行最佳状况的试做，并对不良状况提出修正意见。

品管中心负责对产品进行外观判定和重要尺寸的测量。

PMC负责提供客户的产品交期和交期的调整。

采购部根据模具BOM对所需材料进行采买。

模具开发申请需要提交《模具/治具制作申请单》，工模部对模具开发费用进行评估，根据模具制作要求和产品3D图完成模具结构设计，工模部和技术工程部一起完成模具BOM的建立，工模部提出物资申购需求，运营中心根据模具BOM生成工单，进行物资采购，工模部做出《模具加工日程表》，按照该表进行模具制作。

模具制造工艺流程是模具加工的重要流程。

下面将详细介绍模具开发制作流程。

5.1 模具开发申请阶段在这个阶段，技术工程部会组织工模部和成型部门对需开模产品的3D图进行开模评审，确定产品开模样式。

这包括产品材料、外观要求、模具寿命、交模日期、前后模仁分型面、浇注系统、顶出系统、冷却系统、抽芯机构、机台大小等。

工模部会根据开模评审结论对开模费用进行评估，并制作模具报价表给技术工程部，完成报价。

技术工程部提出模具开发申请，填写模具、治具开发申请单并附上模具报价表，走完签核流程后交给工模部进行模具制作。

5.2 模具结构设计阶段在这个阶段，工模部收到模具、治具开发申请单后按开模评审结果开始进行模具结构设计。

模具开发设计与制造流程第一步：产品需求分析在进行模具开发设计与制造之前，首先需要对产品需求进行分析。

这一步包括与客户沟通，了解产品的功能、结构、外形等方面的要求，并进行市场调研，了解竞争对手的产品情况，为后续的设计工作提供依据。

第二步：模具设计在产品需求分析的基础上，进行模具设计。

模具设计是指根据产品的要求，绘制出模具的图纸和构造图，明确模具的结构和工作原理。

在设计过程中，需要考虑材料的选择、加工工艺、模具的寿命等因素。

设计完成后，还需要进行验证和修改，确保设计的合理性和适用性。

第三步：模具制造模具制造是指根据设计图纸，通过材料加工、零件组装、机加工、热处理等工艺，制作出模具的过程。

模具制造的关键是精度控制和工艺控制。

在精度控制方面，需要采用精密的加工设备和检测设备，确保模具的尺寸精度和装配精度。

在工艺控制方面，需要根据材料和零件的特点，选择合适的加工工艺和制造工艺，确保模具的质量和性能。

第四步：模具调试模具制造完成后，需要进行模具调试。

模具调试是指将制作好的模具装配到相应的设备上，进行试模和调试，验证模具的性能和稳定性。

在调试过程中，需要进行模具的动态观察和调整，以确保产品的加工精度和质量达到要求。

第五步：模具验收模具调试完成后，需要进行模具验收。

模具验收是指对模具的性能、功能和使用寿命进行评估和验证。

通过对模具的试模、测试和评估，判断模具的质量和可靠性，并与设计要求进行比对。

如果模具达到了设计要求，即可进行批量生产；如果不符合要求，则需要进行修改和改进，直到达到要求为止。

综上所述，模具开发设计与制造是一个循序渐进的过程，包括产品需求分析、模具设计、模具制造、模具调试和模具验收等环节。

每个环节都需要经过认真的设计和严格的操作，以确保模具的质量和性能达到要求，为产品的生产提供有力的保障。

同时，模具开发设计与制造还需要不断进行技术创新和优化，以满足市场需求和提高竞争力。

汽车研发注塑件工艺流程及参数解析!塑料化是当今国际汽车制造业的一大发展趋势，尤其内外饰上大部分件都是塑料件。

内饰塑料件大致有仪表盘配件、座椅配件、地板配件、顶板配件、方向盘配件、车门内饰件、后视镜以及各种卡扣和固定件；外观塑料件有前后车灯、进气格栅、挡泥板、倒车镜。

今天和大家一起聊聊注塑件的工艺流程及相关重要参数。

一定义注塑成型工艺是指将熔融的原料通过填充、保压、冷却、脱模等操作制作一定形状的半成品件的工艺过程。

二工艺流程注塑工艺流程图如下：1填充阶段填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。

理论上，填充时间越短，成型效率越高。

但是在实际生产中，成型时间（或注塑速度）要受到很多条件的制约。

填充又可分为高速填充和低速填充。

1）高速填充高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。

因此在流动控制阶段，填充行为往往取决于待填充的体积大小。

即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。

2）低速填充热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。

由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。

加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。

2保压阶段保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。

在保压过程中，由于模腔中已经填满塑料，背压较高。

在保压压实过程中，注塑机螺杆仅能慢慢地向前作微小移动，塑料的流动速度也较为缓慢，这时的流动称作保压流动。

由于在保压阶段，塑料受模壁冷却固化加快，熔体粘度增加也很快，因此模具型腔内的阻力很大。

在保压的后期，材料密度持续增大，塑件也逐渐成型，保压阶段要一直持续到浇口固化封口为止，此时保压阶段的模腔压力达到最高值。
