塑胶模具设计开发流程(很经典系统)

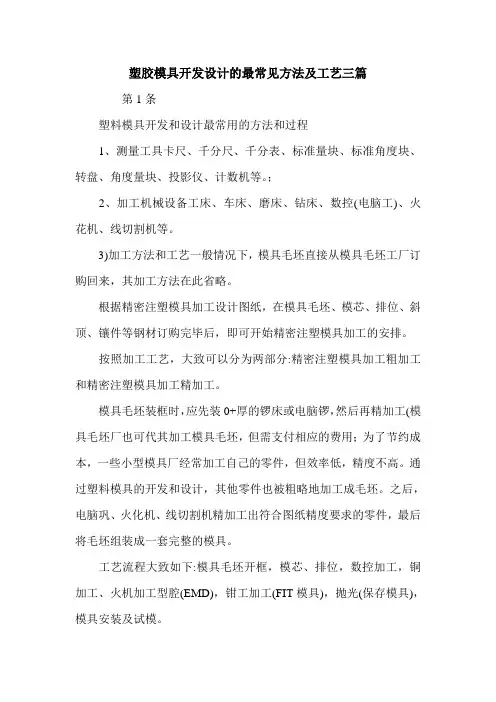

塑胶模具开发设计的最常见方法及工艺三篇第1条塑料模具开发和设计最常用的方法和过程1、测量工具卡尺、千分尺、千分表、标准量块、标准角度块、转盘、角度量块、投影仪、计数机等。

；2、加工机械设备工床、车床、磨床、钻床、数控(电脑工)、火花机、线切割机等。

3)加工方法和工艺一般情况下，模具毛坯直接从模具毛坯工厂订购回来，其加工方法在此省略。

根据精密注塑模具加工设计图纸，在模具毛坯、模芯、排位、斜顶、镶件等钢材订购完毕后，即可开始精密注塑模具加工的安排。

按照加工工艺，大致可以分为两部分:精密注塑模具加工粗加工和精密注塑模具加工精加工。

模具毛坯装框时，应先装0+厚的锣床或电脑锣，然后再精加工(模具毛坯厂也可代其加工模具毛坯，但需支付相应的费用；为了节约成本，一些小型模具厂经常加工自己的零件，但效率低，精度不高。

通过塑料模具的开发和设计，其他零件也被粗略地加工成毛坯。

之后，电脑巩、火化机、线切割机精加工出符合图纸精度要求的零件，最后将毛坯组装成一套完整的模具。

工艺流程大致如下:模具毛坯开框，模芯、排位，数控加工，铜加工、火机加工型腔(EMD)，钳工加工(FIT模具)，抛光(保存模具)，模具安装及试模。

在实际制造中，几种塑料模具的开发、设计和加工技术相互交织，需要塑料模具开发设计人员和模具大师来安排各个环节。

一个步骤出错，所有的锅都是负面返工，这通常会导致模具损坏。

成品精密注塑模具加工不美观。

如果要补救，只能改变，这会增加时间和成本，而且大多数时间是最重要的。

目前，精密注塑模具加工行业的竞争非常激烈。

客户非常渴望给模具室时间，不能按时交付模具。

最终，他们将失去对客户的各种加工机械和设备功能的简要介绍。

1、工床，用于手工铣削、切削较简单形状的工件、规则，如直线、斜线；通常用于加工精度较低的工件，如毛坯开口、模芯、线开口等。

2、车床，主要用于圆形工件加工，如泵送喷嘴、定位环、法兰、圆形模具(CORE)、圆形铜等。

；精度可以达到更高的要求。

塑胶模具制作流程塑胶模具制作流程塑胶模具制作是一种制造工艺，用于制造各种塑料制品。

下面将介绍塑胶模具制作的基本流程。

第一步：产品设计首先，根据所需制造的塑料产品的形状和尺寸，进行详细的产品设计。

设计包括产品的外形、尺寸、结构等方面的考虑。

设计师需要使用计算机辅助设计（CAD）软件来完成产品的三维模型设计。

第二步：模具设计在产品设计完成后，需要进行模具设计。

模具设计是根据产品设计要求，设计出适合制造该产品的模具结构。

包括模具的所有组成部分，如模仁、模块、定位销等。

模具设计师需要考虑产品的材料特性、成型工艺等因素，确保模具能够正常运行。

第三步：模具制造模具制造通常分为两个阶段：模具核心和模具外形的加工。

模具核心是模具的主体部分，用于形成产品的内部空间。

模具外形则是模具的整体形状，用于形成产品的外形。

模具制造过程中需要使用各种机械设备和工具，如数控机床、铣床、镗床等，进行精密的加工和调试。

第四步：试模当模具制造完成后，需要进行试模。

试模是模具制作过程中最重要的环节之一，目的是检验模具的性能和质量。

通过注塑机将熔融塑料注入模具中，成型出产品。

在试模过程中，需要不断调整模具的温度、压力等参数，以获得最佳的成型效果。

第五步：调试和批量生产在试模完成后，需要对模具进行调试和优化。

通过不断调整模具的参数和工艺，使得模具能够稳定、高效地生产产品。

一旦模具调试完成，就可以进行批量生产了。

在批量生产过程中，需要根据产品的要求和市场需求，合理安排生产计划和生产线的配置。

第六步：模具维护和修理模具在使用过程中会不可避免地出现磨损和故障。

定期进行模具的维护和修理是非常重要的。

模具维护包括模具的清洁、润滑、保养等方面，以延长模具的使用寿命。

对于损坏的模具，需要及时进行修理和更换损坏的部件。

以上就是塑胶模具制作的基本流程。

通过合理的设计、精密的制造和精细的调试，可以制造出高质量的塑料制品。

塑胶模具制作是一项复杂的工艺，需要专业的技术和精湛的工艺技术。

塑胶模具设计的十大步骤一、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下：1. 经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。

2. 塑料制件说明书或技术要求。

3. 生产产量。

4. 塑料制件样品。

通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。

回复“模具”，查看更多二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。

1. 消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。

例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。

选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。

此外，还要了解塑料的塑化及成型工艺参数。

2. 消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。

成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。

根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。

3. 确定成型方法——采用直压法、铸压法还是注塑法。

4、选择成型设备根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。

例如对于注射机来说，在规格方面应当了解以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数。

要初步估计模具外形尺寸，判断模具能否在所选的注射机上安装和使用。

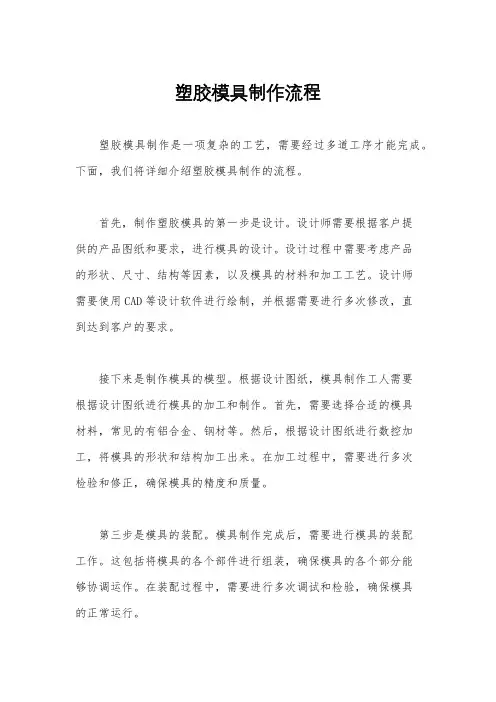

塑胶模具制作流程塑胶模具制作是一项复杂的工艺，需要经过多道工序才能完成。

下面，我们将详细介绍塑胶模具制作的流程。

首先，制作塑胶模具的第一步是设计。

设计师需要根据客户提供的产品图纸和要求，进行模具的设计。

设计过程中需要考虑产品的形状、尺寸、结构等因素，以及模具的材料和加工工艺。

设计师需要使用CAD等设计软件进行绘制，并根据需要进行多次修改，直到达到客户的要求。

接下来是制作模具的模型。

根据设计图纸，模具制作工人需要根据设计图纸进行模具的加工和制作。

首先，需要选择合适的模具材料，常见的有铝合金、钢材等。

然后，根据设计图纸进行数控加工，将模具的形状和结构加工出来。

在加工过程中，需要进行多次检验和修正，确保模具的精度和质量。

第三步是模具的装配。

模具制作完成后，需要进行模具的装配工作。

这包括将模具的各个部件进行组装，确保模具的各个部分能够协调运作。

在装配过程中，需要进行多次调试和检验，确保模具的正常运行。

接下来是模具的调试。

模具装配完成后，需要进行模具的调试工作。

这包括将模具安装到注塑机上，进行生产模拟，检验模具的性能和稳定性。

在调试过程中，需要进行多次调整和改进，直到达到客户的要求。

最后一步是模具的交付。

模具调试通过后，客户可以进行模具的验收，确认模具的性能和质量。

如果客户对模具满意，那么模具制作流程就算完成了。

总的来说，塑胶模具制作是一个复杂而精细的工艺过程，需要设计师、制模工人、装配工人和调试工程师等多个岗位的配合和努力。

只有各个环节都做到位，才能制作出高质量的塑胶模具，满足客户的需求。

希望通过本文的介绍，能让大家对塑胶模具制作流程有更深入的了解。

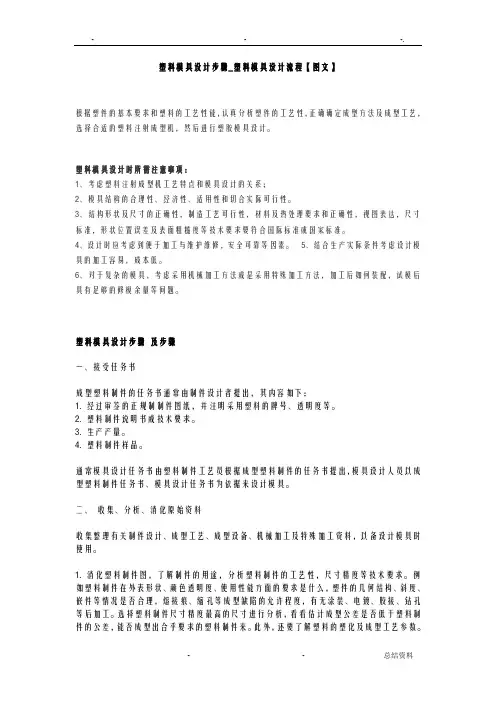

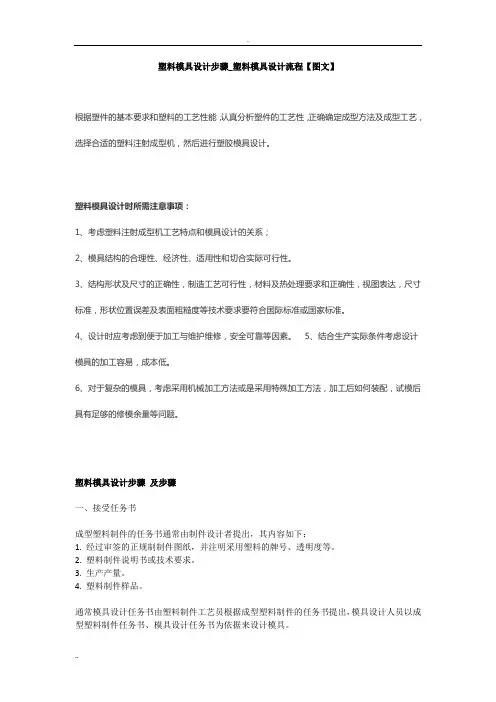

塑料模具设计步骤_塑料模具设计流程【图文】根据塑件的基本要求和塑料的工艺性能，认真分析塑件的工艺性，正确确定成型方法及成型工艺，选择合适的塑料注射成型机，然后进行塑胶模具设计。

塑料模具设计时所需注意事项：1、考虑塑料注射成型机工艺特点和模具设计的关系；2、模具结构的合理性、经济性、适用性和切合实际可行性。

3、结构形状及尺寸的正确性，制造工艺可行性，材料及热处理要求和正确性，视图表达，尺寸标准，形状位置误差及表面粗糙度等技术要求要符合国际标准或国家标准。

4、设计时应考虑到便于加工与维护维修，安全可靠等因素。

5、结合生产实际条件考虑设计模具的加工容易，成本低。

6、对于复杂的模具，考虑采用机械加工方法或是采用特殊加工方法，加工后如何装配，试模后具有足够的修模余量等问题。

塑料模具设计步骤及步骤一、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下：1. 经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。

2. 塑料制件说明书或技术要求。

3. 生产产量。

4. 塑料制件样品。

通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。

二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。

1. 消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。

例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。

选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。

此外，还要了解塑料的塑化及成型工艺参数。

2. 消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。

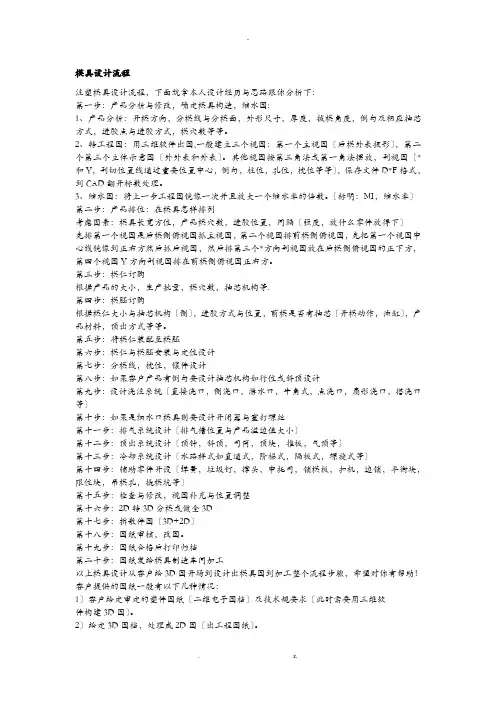

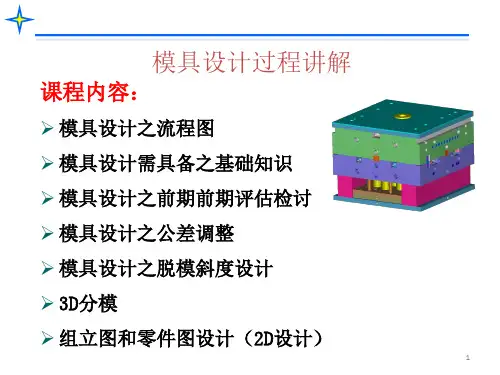

模具设计流程注塑模具设计流程，下面就拿本人设计经历与思路跟你分析下：第一步：产品分析与修改，确定模具构造，缩水图:1、产品分析：开模方向，分模线与分模面，外形尺寸，厚度，拔模角度，倒勾及相应抽芯方式，进胶点与进胶方式，模穴数等等。

2、转工程图：用三维软件出图,一般建立三个视图：第一个主视图〔后模外表投影〕，第二个第三个立体示意图〔外外表和外表〕。

其他视图按第三角法或第一角法摆放，剖视图〔*和Y，剖切位置线通过重要位置中心，倒勾，柱位，孔位，枕位等等〕，保存文件D*F格式，到CAD翻开标数处理。

3、缩水图：将上一步工程图镜像一次并且放大一个缩水率的倍数。

〔标明：MI，缩水率〕第二步：产品排位：在模具怎样排列考虑因素：模具长宽方位，产品模穴数，进胶位置，间隔〔强度，放什么零件放得下〕先排第一个视图是后模侧俯视图抓主视图，第二个视图排前模侧俯视图，先把第一个视图中心线镜像到正右方然后抓后视图，然后排第三个*方向剖视图放在后模侧俯视图的正下方，第四个视图Y方向剖视图排在前模侧俯视图正右方。

第三步：模仁订购根据产品的大小，生产批量，模穴数，抽芯机构等.第四步：模胚订购根据模仁大小与抽芯机构〔侧〕，进胶方式与位置，前模是否有抽芯〔开模动作，油缸〕，产品材料，顶出方式等等。

第五步：将模仁装配至模胚第六步：模仁与模胚安装与定位设计第七步：分模线，枕位，镶件设计第八步：如果客户产品有倒勾要设计抽芯机构如行位或斜顶设计第九步：设计浇注系统〔直接浇口，侧浇口，潜水口，牛角式，点浇口，扇形浇口，搭浇口等〕第十步：如果是细水口模具则要设计开闭器与塞打螺丝第十一步：排气系统设计〔排气槽位置与产品溢边值大小〕第十二步：顶出系统设计〔顶针，斜顶，司筒，顶块，推板，气顶等〕第十三步：冷却系统设计〔水路样式如直通式，阶梯式，隔板式，螺旋式等〕第十四步：辅助零件开设〔弹簧，垃圾钉，撑头，中托司，锁模板，扣机，边锁，平衡块，限位块，吊模孔，撬模坑等〕第十五步：检查与修改，视图补充与位置调整第十六步：2D转3D分模或做全3D第十七步：拆散件图〔3D+2D〕第十八步：图纸审核，改图。

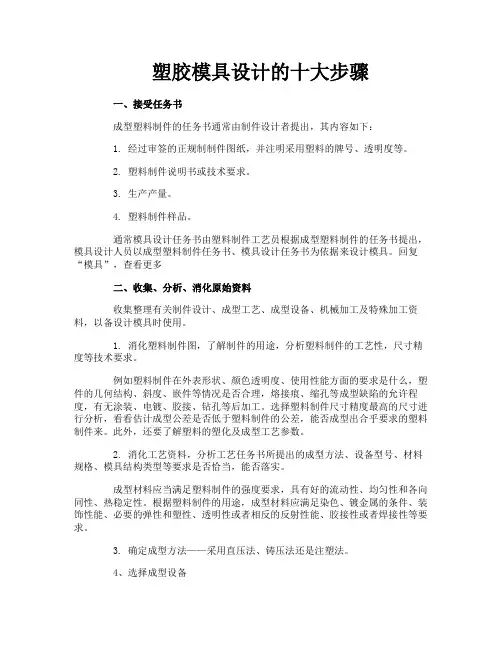

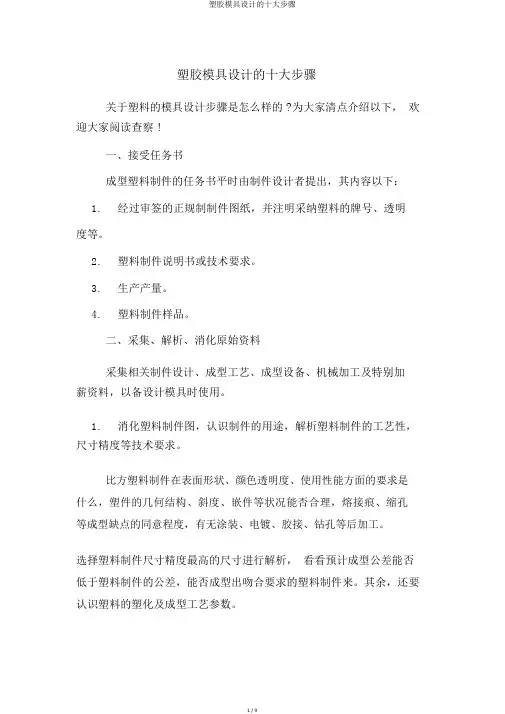

塑胶模具设计的十大步骤关于塑料的模具设计步骤是怎么样的 ?为大家清点介绍以下，欢迎大家阅读查察 !一、接受任务书成型塑料制件的任务书平时由制件设计者提出，其内容以下：1.经过审签的正规制制件图纸，并注明采纳塑料的牌号、透明度等。

2.塑料制件说明书或技术要求。

3.生产产量。

4.塑料制件样品。

二、采集、解析、消化原始资料采集相关制件设计、成型工艺、成型设备、机械加工及特别加薪资料，以备设计模具时使用。

1.消化塑料制件图，认识制件的用途，解析塑料制件的工艺性，尺寸精度等技术要求。

比方塑料制件在表面形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等状况能否合理，熔接痕、缩孔等成型缺点的同意程度，有无涂装、电镀、胶接、钻孔等后加工。

选择塑料制件尺寸精度最高的尺寸进行解析，看看预计成型公差能否低于塑料制件的公差，能否成型出吻合要求的塑料制件来。

其余，还要认识塑料的塑化及成型工艺参数。

2.消化工艺资料，解析工艺任务书所提出的成型方法、设备型号、资料规格、模具结构种类等要求能否适合，能否落实。

成型资料应当满足塑料制件的强度要求，拥有好的流动性、平均性和各向同性、热稳固性。

依据塑料制件的用途，成型资料应满足染色、镀金属的条件、装饰性能、必需的弹性和塑性、透明性或许相反的反射性能、胶接性或许焊接性等要求。

3.确立成型方法——采纳直压法、铸压法还是注塑法。

4、选择成型设备依据成型设备的种类来进行模具，所以一定熟知各种成型设备的性能、规格、特色。

比方关于注射机来说，在规格方面应当认识以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，详尽见相关参数。

要初步预计模具外形尺寸，判断模具能否在所选的注射机上安装和使用。

5.详尽结构方案(1)确立模具种类如压制模 ( 敞开式、半闭合式、闭合式) 、铸压模、注射模等。

塑料模具设计步骤_塑料模具设计流程【图文】根据塑件的基本要求和塑料的工艺性能，认真分析塑件的工艺性，正确确定成型方法及成型工艺，选择合适的塑料注射成型机，然后进行塑胶模具设计。

塑料模具设计时所需注意事项：1、考虑塑料注射成型机工艺特点和模具设计的关系；2、模具结构的合理性、经济性、适用性和切合实际可行性。

3、结构形状及尺寸的正确性，制造工艺可行性，材料及热处理要求和正确性，视图表达，尺寸标准，形状位置误差及表面粗糙度等技术要求要符合国际标准或国家标准。

4、设计时应考虑到便于加工与维护维修，安全可靠等因素。

5、结合生产实际条件考虑设计模具的加工容易，成本低。

6、对于复杂的模具，考虑采用机械加工方法或是采用特殊加工方法，加工后如何装配，试模后具有足够的修模余量等问题。

塑料模具设计步骤及步骤一、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下：1. 经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。

2. 塑料制件说明书或技术要求。

3. 生产产量。

4. 塑料制件样品。

通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。

二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。

1. 消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。

例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。

选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。

此外，还要了解塑料的塑化及成型工艺参数。

2. 消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。

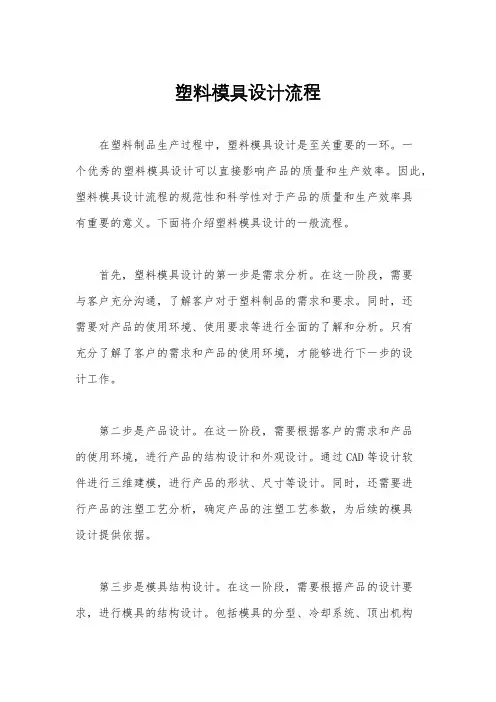

塑料模具设计流程在塑料制品生产过程中，塑料模具设计是至关重要的一环。

一个优秀的塑料模具设计可以直接影响产品的质量和生产效率。

因此，塑料模具设计流程的规范性和科学性对于产品的质量和生产效率具有重要的意义。

下面将介绍塑料模具设计的一般流程。

首先，塑料模具设计的第一步是需求分析。

在这一阶段，需要与客户充分沟通，了解客户对于塑料制品的需求和要求。

同时，还需要对产品的使用环境、使用要求等进行全面的了解和分析。

只有充分了解了客户的需求和产品的使用环境，才能够进行下一步的设计工作。

第二步是产品设计。

在这一阶段，需要根据客户的需求和产品的使用环境，进行产品的结构设计和外观设计。

通过CAD等设计软件进行三维建模，进行产品的形状、尺寸等设计。

同时，还需要进行产品的注塑工艺分析，确定产品的注塑工艺参数，为后续的模具设计提供依据。

第三步是模具结构设计。

在这一阶段，需要根据产品的设计要求，进行模具的结构设计。

包括模具的分型、冷却系统、顶出机构等设计。

同时，还需要进行模具的强度分析，确保模具在使用过程中不会发生断裂或变形等现象。

通过模具结构设计的工作，可以为后续的模具加工和调试提供依据。

第四步是模具加工和调试。

在这一阶段，需要根据模具设计图纸，进行模具的加工和装配。

同时，还需要进行模具的调试工作，包括模具的开合试模、产品的成型试验等工作。

通过模具加工和调试的工作，可以确保模具在使用过程中能够正常工作，同时也可以为产品的生产提供保障。

最后一步是模具的验收和交付。

在这一阶段，需要对模具进行全面的验收工作，包括模具的尺寸精度、成型质量等方面的检验。

只有通过了验收工作，模具才能够交付给客户使用。

同时，还需要对模具进行使用说明书的编写，为客户的使用和维护提供指导。

总的来说，塑料模具设计流程是一个系统工程，需要在每一个环节都进行严格的把控和管理。

只有通过科学规范的设计流程，才能够设计出优秀的塑料模具，为客户的生产提供保障。

希望本文的介绍能够对塑料模具设计有所帮助。

塑胶模具设计与加工整个流程-------绝对经典；一、序言；据统计，日常生活中一个普通人身上物品直接、间接的；为使更多有志加入此行业的青年朋友、初学者得到相关；二、什么是塑胶模具；人们为满足生产及生活的需要，按一定的要求而制造的；三、必备的知识；1、基础知识：三角函数、平面&立体几何、；2、基础实践经验；；3、软件知识：AutoCAD、PRO-E、U塑胶模具设计与加工整个流程-------绝对经典哦一、序言据统计，日常生活中一个普通人身上物品直接、间接的约与2千套模具有关！模具行业发达的程度可以说已成一个国家工业现代化的重要标志之一。

国内很多大型企业的模具部门在整个公司中的地位都及其重要，像深圳的比亚迪最初就是由一个小模房发展起来的，而奇瑞汽车的模具制造技术在国际上也是一流的。

随着珠三角经济的持续发展，越来越多的国际性大公司看中这里成熟的模具制造技术及具有丰富从业经验的技术人才，都纷纷把其塑胶、模具部门转来，或把模具发来制造。

珠三角的模具出口数量逐年递增，已成为中国乃至国际最重要的模具生产、加工基地。

特别是家用电器及汽车业的发展速度更快。

说到珠三角模具制造业，就不得提香港、台湾。

上世纪八、九十年代珠三角的经济刚刚起飞，其模具技术几乎空白，而随着香港、台湾的企业把工厂转移到内地，其先进的模具制造技术也带了过来。

当时，一名熟练的模具制造师傅月薪可达上万RMB。

其中，最重要的技术是CAD/CAM，即模具设计电脑化技术和模具加工电脑化技术（CNC，电脑锣技术）两项技术。

现在珠三角的深圳、东莞两地的模具设计及制造技术都达到了较高的水平，在每年举办此类的展览中都有很多的领先国际的新技术、新设备涌现。

这方面的人才亦成为抢手货，甚至长三角、江浙一带的企业也加入这场人才大战中，在各类招聘会中抢夺人才为使更多有志加入此行业的青年朋友、初学者得到相关的基础知识，本人总结了自己这几年从业的经验及平时收集的资料整理成文，供大家参考。

塑胶模具设计与加工整个流程-------绝对经典；一、序言；据统计，日常生活中一个普通人身上物品直接、间接的；为使更多有志加入此行业的青年朋友、初学者得到相关；二、什么是塑胶模具；人们为满足生产及生活的需要，按一定的要求而制造的；三、必备的知识；1、基础知识：三角函数、平面&立体几何、；2、基础实践经验；；3、软件知识：AutoCAD、PRO-E、U塑胶模具设计与加工整个流程-------绝对经典哦一、序言据统计，日常生活中一个普通人身上物品直接、间接的约与2千套模具有关！模具行业发达的程度可以说已成一个国家工业现代化的重要标志之一。

国内很多大型企业的模具部门在整个公司中的地位都及其重要，像深圳的比亚迪最初就是由一个小模房发展起来的，而奇瑞汽车的模具制造技术在国际上也是一流的。

随着珠三角经济的持续发展，越来越多的国际性大公司看中这里成熟的模具制造技术及具有丰富从业经验的技术人才，都纷纷把其塑胶、模具部门转来，或把模具发来制造。

珠三角的模具出口数量逐年递增，已成为中国乃至国际最重要的模具生产、加工基地。

特别是家用电器及汽车业的发展速度更快。

说到珠三角模具制造业，就不得提香港、台湾。

上世纪八、九十年代珠三角的经济刚刚起飞，其模具技术几乎空白，而随着香港、台湾的企业把工厂转移到内地，其先进的模具制造技术也带了过来。

当时，一名熟练的模具制造师傅月薪可达上万RMB。

其中，最重要的技术是CAD/CAM，即模具设计电脑化技术和模具加工电脑化技术（CNC，电脑锣技术）两项技术。

现在珠三角的深圳、东莞两地的模具设计及制造技术都达到了较高的水平，在每年举办此类的展览中都有很多的领先国际的新技术、新设备涌现。

这方面的人才亦成为抢手货，甚至长三角、江浙一带的企业也加入这场人才大战中，在各类招聘会中抢夺人才为使更多有志加入此行业的青年朋友、初学者得到相关的基础知识，本人总结了自己这几年从业的经验及平时收集的资料整理成文，供大家参考。
