注塑模具设计步骤(经典)

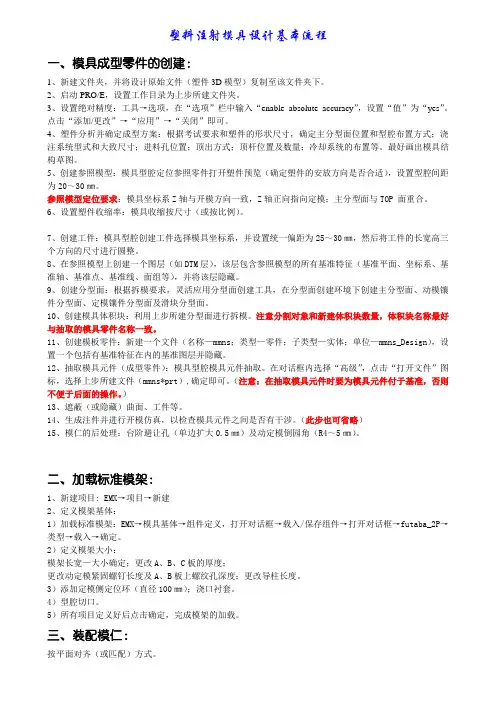

塑料注射模具设计基本流程一、模具成型零件的创建：1、新建文件夹，并将设计原始文件（塑件3D模型）复制至该文件夹下。

2、启动PRO/E，设置工作目录为上步所建文件夹。

3、设置绝对精度：工具→选项，在“选项”栏中输入“enable_absolute_accuracy”，设置“值”为“yes”。

点击“添加/更改”→“应用”→“关闭”即可。

4、塑件分析并确定成型方案：根据考试要求和塑件的形状尺寸，确定主分型面位置和型腔布置方式；浇注系统型式和大致尺寸；进料孔位置；顶出方式；顶杆位置及数量；冷却系统的布置等。

最好画出模具结构草图。

5、创建参照模型：模具型腔定位参照零件打开塑件预览（确定塑件的安放方向是否合适），设置型腔间距为20～30㎜。

参照模型定位要求：模具坐标系Z轴与开模方向一致，Z轴正向指向定模；主分型面与TOP 面重合。

6、设置塑件收缩率：模具收缩按尺寸（或按比例）。

7、创建工件：模具型腔创建工件选择模具坐标系，并设置统一偏距为25～30㎜，然后将工件的长宽高三个方向的尺寸进行圆整。

8、在参照模型上创建一个图层（如DTM层），该层包含参照模型的所有基准特征（基准平面、坐标系、基准轴、基准点、基准线、面组等），并将该层隐藏。

9、创建分型面：根据拆模要求，灵活应用分型面创建工具，在分型面创建环境下创建主分型面、动模镶件分型面、定模镶件分型面及滑块分型面。

10、创建模具体积块：利用上步所建分型面进行拆模。

注意分割对象和新建体积块数量，体积块名称最好与抽取的模具零件名称一致。

11、创建模板零件：新建一个文件（名称—mmns；类型—零件；子类型—实体；单位—mmns_Design），设置一个包括有基准特征在内的基准图层并隐藏。

12、抽取模具元件（成型零件）：模具型腔模具元件抽取。

在对话框内选择“高级”，点击“打开文件”图标，选择上步所建文件（mmns*prt）,确定即可。

（注意：在抽取模具元件时要为模具元件付于基准，否则不便于后面的操作。

注塑模具设计操作流程注塑模具是用于制造塑料制品的一种工具，在塑料制品生产行业中起着重要的作用。

注塑模具设计是确保注塑过程中能够准确、高效地将塑料材料注入模具中，并使其冷却固化，最终得到所需的塑料制品的关键环节。

本文将介绍注塑模具设计的操作流程，包括前期准备、模具设计、制造和后期检验等方面。

一、前期准备在进行注塑模具设计之前，需要进行一系列的前期准备工作，包括产品设计要求的确认、材料选择、生产工艺要求的明确等。

这些准备工作的目的是为了确保注塑模具的设计能够满足最终产品的需求，并为后续的模具设计、制造和使用提供准确的依据。

1. 产品设计要求确认在进行注塑模具设计之前，需要与产品设计方面的人员进行充分的沟通，明确产品的设计要求，包括产品的形状、尺寸、表面质量等方面的要求。

通过与产品设计方面的人员密切合作，可以更好地理解产品的特点，提高模具的设计准确性。

2. 材料选择根据产品的要求和使用环境，选择适合的塑料材料。

不同的塑料材料具有不同的物理性质，选择合适的材料对于保证产品的性能和质量至关重要。

材料的选择需要考虑产品的强度、耐高温性、耐腐蚀性等因素。

3. 生产工艺要求明确在确定了产品的设计要求和材料选择之后，需要明确生产工艺要求。

生产工艺要求涉及到注塑过程中的各个环节，包括注塑机的选择、注塑温度的控制、注塑时间的控制等。

明确生产工艺要求可以帮助设计师更好地进行模具的设计。

二、模具设计模具设计是注塑模具设计操作流程中的核心环节，包括模具结构设计和模腔设计。

1. 模具结构设计模具结构设计是根据产品的形状和要求，确定模具的结构，包括模具的分模方式、模具的开合方式、配件的布置等。

模具结构设计需要考虑到产品的复杂性、生产效率等因素，确保模具能够满足生产需求。

2. 模腔设计模腔设计是模具设计的关键环节之一，是根据产品的形状和尺寸来确定模腔的形状和尺寸。

模腔的设计需要考虑到产品的收缩率、表面质量等因素，通过合理的模腔设计可以提高产品的成型质量。

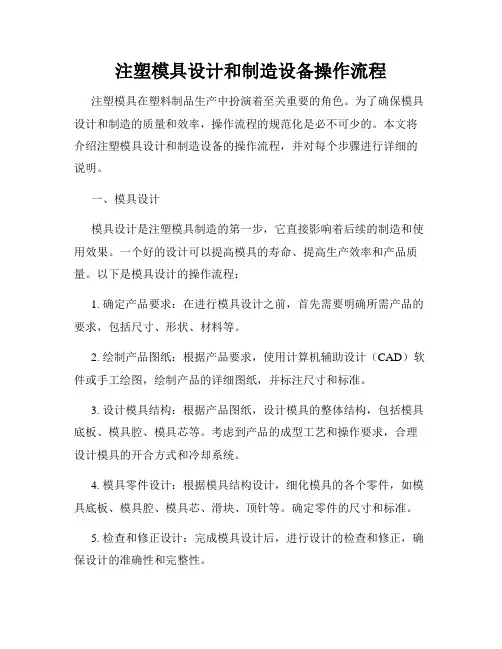

注塑模具设计和制造设备操作流程注塑模具在塑料制品生产中扮演着至关重要的角色。

为了确保模具设计和制造的质量和效率，操作流程的规范化是必不可少的。

本文将介绍注塑模具设计和制造设备的操作流程，并对每个步骤进行详细的说明。

一、模具设计模具设计是注塑模具制造的第一步，它直接影响着后续的制造和使用效果。

一个好的设计可以提高模具的寿命、提高生产效率和产品质量。

以下是模具设计的操作流程：1. 确定产品要求：在进行模具设计之前，首先需要明确所需产品的要求，包括尺寸、形状、材料等。

2. 绘制产品图纸：根据产品要求，使用计算机辅助设计（CAD）软件或手工绘图，绘制产品的详细图纸，并标注尺寸和标准。

3. 设计模具结构：根据产品图纸，设计模具的整体结构，包括模具底板、模具腔、模具芯等。

考虑到产品的成型工艺和操作要求，合理设计模具的开合方式和冷却系统。

4. 模具零件设计：根据模具结构设计，细化模具的各个零件，如模具底板、模具腔、模具芯、滑块、顶针等。

确定零件的尺寸和标准。

5. 检查和修正设计：完成模具设计后，进行设计的检查和修正，确保设计的准确性和完整性。

二、模具制造模具制造是根据设计图纸和要求，使用各种设备和工艺加工制造模具的过程。

以下是模具制造的操作流程：1. 材料准备：根据模具设计要求，选择适合的模具材料。

常见的模具材料包括工具钢、合金钢等。

对于特殊要求的模具，可能需要进行材料的热处理等。

2. 加工粗加工：根据模具设计要求，进行模具的粗加工。

粗加工主要包括锯切、铣削、钻孔等工序，将原始材料加工成近似形状的模具零件。

3. 细加工：对已经进行粗加工的模具零件进行细加工。

细加工包括铣削、镗孔、磨削等工序，对模具零件进行精确的加工，以满足设计要求。

4. 组装和调试：将所有的模具零件进行组装，并进行调试。

调试包括模具的开合性能测试、冷却系统的检查等。

5. 表面处理：根据需要，对模具进行表面处理。

常见的表面处理方式包括镀铬、热处理等，以提高模具的硬度和耐磨性。

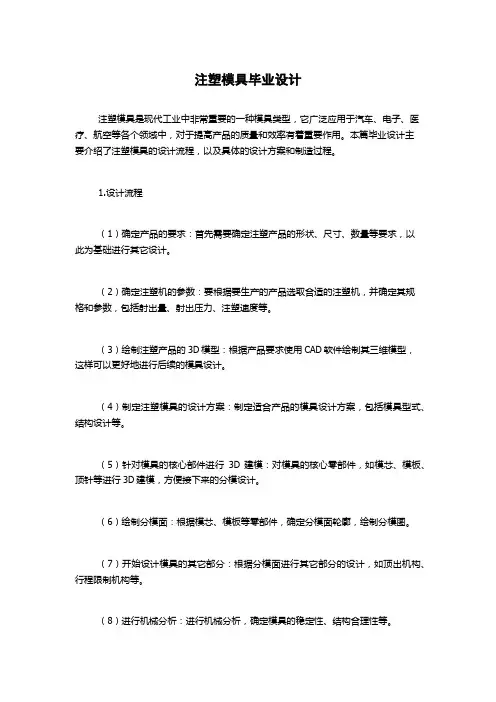

注塑模具设计流程第一步:对制品2D图及3D图的分析,其内容包括以下几个方面:1、制品的几何形状.2、制品的尺寸、公差及设计基准。

3、制品的技术要求(即技术条件）。

4、制品所用塑料名称、缩水及颜色.5、制品的表面要求。

第二步:注射机型号的确定注射机规格的确定主要是根据塑料制品的大小及生产批量。

设计人员在选择注射机时,主要考虑其塑化率、注射量、锁模力、安装模具的有效面积（注射机拉杆内间距)、容模量、顶顶出形式及定出长度、动模托板移动行程。

倘若客户已提供所用注射剂的型号或规格，设计人员必须对其参数进行校核，若满足不了要求，则必须与客户商量更换。

第三部:型腔数量的确定及型腔排列模具型腔数量的确定主要是根据制品的投影面积、几何形状（有无侧抽芯）、制品精度、批量以及经济效益来确定。

型腔数量主要依据以下因素进行确定：1、制品的生产批量（月批量或年批量）。

2、制品有无侧抽芯及其处理方法。

3、模具外形尺寸与注射剂安装模具的有效面积(或注射机拉杆内间距）。

4、制品重量与注射机的注射量。

5、制品的投影面积与锁模力。

6、制品精度。

7、制品颜色.8、经济效益（每套模的生产值)。

以上这些因素有时是相互制约的，因此在确定设计方案时,必须进行协调，以保证满足其主要条件.型腔数量确定之后，便进行型腔的排列，以及型腔位置的布局。

型腔的排列涉及模具尺寸、浇注系统的设计、浇注系统的平衡、抽芯（滑块)机构的设计、镶件型芯的设计以及热流道系统的设计。

以上这些问题由于分型面及浇口位置的选择有关，所以在具体设计过程中,要进行必要的调整，以达到最完美的设计。

第四步：分型面的确定分型面，在一些国外的制品图中已作具体规定，但在很多的模具设计中要由模具人员来确定,一般来讲，在平面上的分型面比较容易处理，有时碰到立体形式的分型面就应当特别注意.其分型面的选择应遵照以下原则：1、不影响制品的外观，尤其是对外观有明确要求的制品，更应注意分型面对外观的影响.2、利于保证制品的精度。

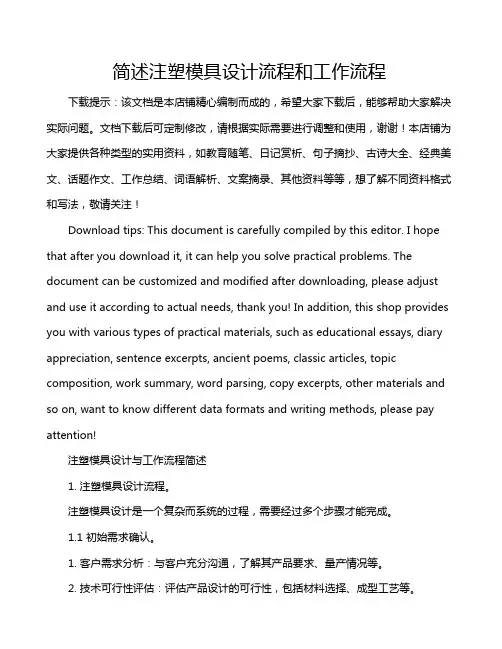

简述注塑模具设计流程和工作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!注塑模具设计与工作流程简述1. 注塑模具设计流程。

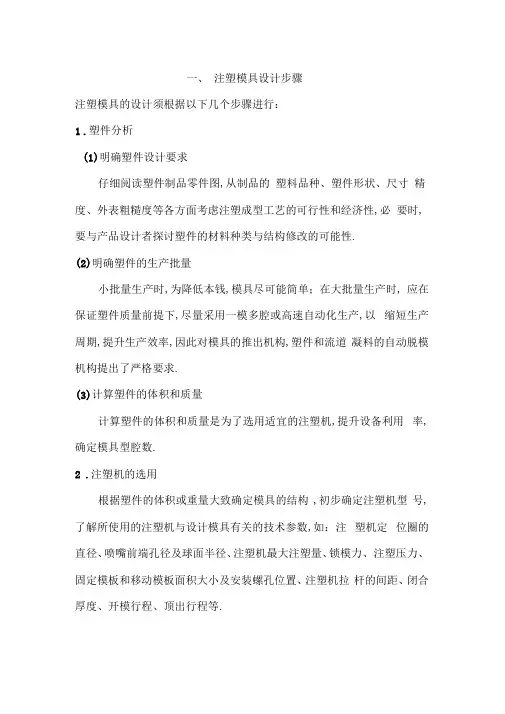

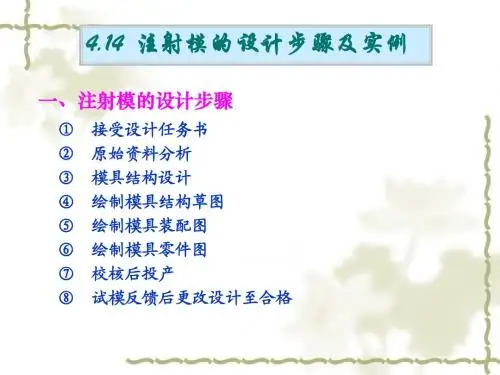

一、注塑模具设计步骤注塑模具的设计须根据以下几个步骤进行：1.塑件分析(1)明确塑件设计要求仔细阅读塑件制品零件图,从制品的塑料品种、塑件形状、尺寸精度、外表粗糙度等各方面考虑注塑成型工艺的可行性和经济性,必要时,要与产品设计者探讨塑件的材料种类与结构修改的可能性.(2)明确塑件的生产批量小批量生产时,为降低本钱,模具尽可能简单；在大批量生产时, 应在保证塑件质量前提下,尽量采用一模多腔或高速自动化生产,以缩短生产周期,提升生产效率,因此对模具的推出机构,塑件和流道凝料的自动脱模机构提出了严格要求.(3)计算塑件的体积和质量计算塑件的体积和质量是为了选用适宜的注塑机,提升设备利用率,确定模具型腔数.2.注塑机的选用根据塑件的体积或重量大致确定模具的结构 ,初步确定注塑机型号,了解所使用的注塑机与设计模具有关的技术参数,如：注塑机定位圈的直径、喷嘴前端孔径及球面半径、注塑机最大注塑量、锁模力、注塑压力、固定模板和移动模板面积大小及安装螺孔位置、注塑机拉杆的间距、闭合厚度、开模行程、顶出行程等.(1)凹、凸模零件工作尺寸的计算；(2)型腔壁厚、底板厚度的计算；(3)模具加热、冷却系统有关参数的计算.4.模具结构设计(1)塑件在模具中摆放位置及分型面选择；(2)模具型腔数确实定,型腔的排列方式等；(3)模具浇注系统的设计,包括流道布置以及浇口类型、大小及位置确实定；(4)模具成型零件的结构设计,主要是成型零件的结构形式；(5)制件推出机构设计；(6)侧分型与抽芯机构的设计(如需要的话)；(7)排气方式设计；⑹模具总体尺寸确实定,选购模架.模架已逐渐标准化,根据生产厂家提供的模架图册,选定模架,在以上模具零部件设计根底上初步绘出模具的完整结构图.5.注塑机参数的校核(1)最大注塑量的校核；(2)注塑压力的校核；(3)锁模力的校核；(4)模具与注塑机安装局部相关尺寸校核,包括闭合高度、开模行程、模座安装尺寸等几个方面的相关尺寸校核.模具总图绘制必须符合机械制图国家标准,其画法与一般机械图画法原那么上没有区别,只是为了更清楚地表达模具中成型制品的形状、浇口位置的设置,在模具总图的俯视图上,可将定模拿掉,而只画动模局部的俯视图.模具总装图应包括必要尺寸,如模具闭合尺寸、外形尺寸、特征尺寸〔与注塑机配合的定位环尺寸〕,装配尺寸、极限尺寸〔活动零件移动起止点〕及技术条件,编写零件明细表等.通常主要工作零件加工周期较长,加工精度较高,因此应首先认真绘制,而其余零部件应尽量采用标准件.实际上,以上设计步骤并不是独立的,而是互相牵制的,在设计中应随时根据出现的不合理结构及时调整.7.全面审核投产制造模具设计员一般应参与加工、组装、试模、投产的全过程.8.模具安装及试模步骤〔1〕模具安装1〕清理模板平面定位孔及模具安装面上的污物、毛刺.2〕如果模具外形尺寸不大,可采用整体安装法.先在机器下面两根导轨上垫好板,模具从侧面进入机架间,定模入定位孔,并放正, 慢速闭合模板,压紧模具,然后用压板或螺钉压紧定模,并初步固定动模,然后慢速开闭模具,找正动模,应保证开闭模具时平稳、灵活, 无卡住现象,然后固定动模.3〕调节锁模机构,保证有足够开模距及锁模力,使模具闭适宜当4〕慢速开启模板直至模板停止后退为止,调节顶出装置,保证顶出距离.开闭模具观察顶出机构运动情况,动作是否平衡、灵活、协调.5〕模具装好后,待料筒及喷嘴温度上升到距离预定温度20〜30C,即可校正喷嘴浇口套的相对位置及弧面接触情况,可用一纸片放在喷嘴与浇口套之间,观察两者接触印痕,检查吻合情况 ,须使松紧适宜,校正后拧紧注射座定位螺钉,紧固定位.6〕开空车运转,观察模具各局部运行是否正常,然后才可注射试模.〔2〕试模试模时,塑件上常可能会出现各种弊病,为此必须进行原因分析、排除故障.造成次、废品的原因很多,有时是单一的,但经常是多方面综合的原因.需按成型条件、成型设备、模具结构及制造精度、塑件结构及形状等因素逐个分析找出其中主要矛盾,然后再采取调节成型工艺参数、修整模具等方法加以解决.。

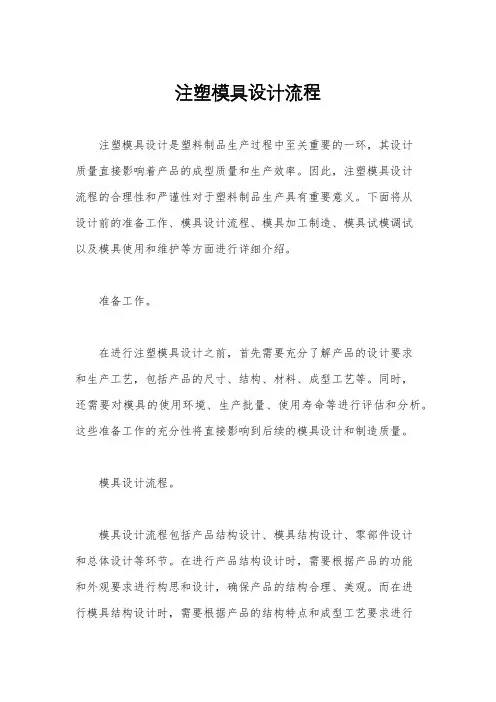

注塑模具设计流程注塑模具设计是塑料制品生产过程中至关重要的一环，其设计质量直接影响着产品的成型质量和生产效率。

因此，注塑模具设计流程的合理性和严谨性对于塑料制品生产具有重要意义。

下面将从设计前的准备工作、模具设计流程、模具加工制造、模具试模调试以及模具使用和维护等方面进行详细介绍。

准备工作。

在进行注塑模具设计之前，首先需要充分了解产品的设计要求和生产工艺，包括产品的尺寸、结构、材料、成型工艺等。

同时，还需要对模具的使用环境、生产批量、使用寿命等进行评估和分析。

这些准备工作的充分性将直接影响到后续的模具设计和制造质量。

模具设计流程。

模具设计流程包括产品结构设计、模具结构设计、零部件设计和总体设计等环节。

在进行产品结构设计时，需要根据产品的功能和外观要求进行构思和设计，确保产品的结构合理、美观。

而在进行模具结构设计时，需要根据产品的结构特点和成型工艺要求进行模具的结构设计，确保模具具有良好的冷却性能和易于脱模。

在进行零部件设计时，需要对模具的各个零部件进行细致的设计，确保各个零部件之间的配合精度和可靠性。

最后，进行总体设计时，需要对整个模具进行综合考虑和设计，确保模具的结构合理、加工方便。

模具加工制造。

模具加工制造是模具设计流程中的重要环节，其质量直接影响着模具的使用效果。

在进行模具加工制造时，需要选择合适的材料和加工工艺，确保模具的加工精度和表面质量。

同时，还需要对模具的加工过程进行严格的质量控制，确保模具的各个零部件之间的配合精度和可靠性。

模具试模调试。

模具试模调试是模具设计流程中的最后一环，其目的是验证模具的设计质量和调整模具的使用参数。

在进行模具试模调试时，需要对模具的成型效果进行全面的检查和评估，确保产品的尺寸、外观和质量符合要求。

同时，还需要对模具的使用参数进行调整和优化，确保模具的使用效果达到最佳状态。

模具使用和维护。

模具使用和维护是模具设计流程的延续环节，其质量直接影响着模具的使用寿命和生产效率。

注塑成型模具设计操作流程注塑成型模具是一种常用于制造塑料制品的工具。

它可以将熔化的塑料注入到模具中，并通过冷却和固化过程来形成最终的产品。

在注塑成型过程中，模具设计的合理性和操作流程的规范性至关重要，它们直接影响到产品质量和生产效率。

本文将详细介绍注塑成型模具设计的操作流程。

一. 需求分析在进行注塑成型模具设计之前，首先需要进行需求分析。

需求分析的目的是明确产品的形状、尺寸和表面要求等技术参数。

通过与客户沟通和了解所需产品的功能和应用场景，设计师可以确定模具的整体结构和细节设计。

二. 概念设计概念设计是将需求分析转化为初步设计方案的过程。

设计师可以使用CAD软件进行三维建模，快速生成多个设计方案，并根据工程要求和实际制造需求进行评估和比较。

在概念设计阶段，设计师应该考虑到模具的可制造性、易用性和维修性等因素。

三. 详细设计在概念设计确定后，需要进行详细设计。

详细设计是指将概念设计方案细化为具体的零部件图纸和装配图纸的过程。

设计师需要根据模具的结构和功能要求，绘制每个零部件的尺寸、形状和工艺要求。

此外，在详细设计中还需要考虑模具的引导装置、冷却系统和排气系统等细节。

四. 材料选择材料选择是注塑成型模具设计中的重要环节。

设计师需要根据产品的特性、生产批量和经济性等因素选择合适的模具材料。

常用的模具材料有工具钢、不锈钢和铝合金等。

不同材料具有不同的强度、硬度和耐磨性，设计师需要根据具体情况进行选择。

五. 制造加工制造加工是将设计好的模具图纸转化为实际模具的过程。

通常情况下，制造加工包括数控加工、切割和铣削等工艺。

在制造过程中，需要严格按照图纸要求进行操作，并采取适当的质量控制措施，以确保模具的制造精度和表面质量。

六. 装配调试在模具制造完成后，需要进行装配调试。

装配调试的目的是验证模具的正确性和可靠性。

设计师和制造人员需要对模具进行全面检查，确保每个零部件的安装位置正确，加工尺寸符合要求，并进行必要的调整和修正。
