流量计如何选型流量计在选型时要充分考虑各方面的因素，以保证应用。
为帮助大家解决流量计如何选型的问题，中电华辰做出以下总结，以供参考，不足之处请原谅。
在流量计如何选型的问题中，不同种类的流量计选型方法和参照因素也不相同，要根据其具体的作用和性能来参考选择。
1. 电磁流量计选型测量各种酸、碱、盐等腐蚀液体;各种易燃，易爆介质;各种工业污水，纸浆，泥浆等。
电磁流量计不能用于测量气体、蒸气以及含有大量气体的液体.不能用来测量电导率很低的液体介质,不能测量高温高压流体，在选型时应当注意以下参数：口径、流量范围、介质（在选用电极时很重要）、温度、压力、衬里材质（橡胶和四氟材质居多）、法兰标准、是否防爆、供电方式、分体式或一体式、插入式电磁一般适用于管径比较大的环境，结合以上参数在电磁流量计的选型的时候基本不会出现选型错误的情况。
2. 涡街流量计选型(旋涡流量计)涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响，选型时应当注意以下参数：口径、流量范围、介质、是否需要温压补偿（蒸汽和饱和蒸汽使用的居多）、温度、压力、是否防爆、供电方式、夹持式或法兰一体式、分体式还是一体式、插入式一般适用于管径比较大的环境，现场震动偏大的情况不建议使用涡街流量计。
⒊浮子流量计选型(转子流量计)它可以用来测量液体、气体、以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。
选型时应注意以下参数：口径、流量范围（工况和标况）、介质及介质密度、法兰标准、是否带显示、是否带远传、供电方式，现场的安装方式（横式或竖式）、最好配磁过滤器方便使用，结合以上参数在浮子流量计的选型的时候基本不会出现选型错误的情况4. 超声波流量计选型目前我国只能用于测量200℃以下的流体。
强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。
一、自动化仪表选型的一般原则检测仪表（元件）及控制阀选型的一般原则如下：1.工艺过程的条件工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。
2.操作上的重要性各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。
一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生产或安全的变量，宜设报警。
3.经济性和统一性仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能／价格比。
为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。
尽量选用同一系列、同一规格型号及同一生产厂家的产品。
4.仪表的使用和供应情况选用的仪表应是较为成熟的产品，经现场使用证明性能可靠的；同时要注意到选用的仪表应当是货源供应充沛，不会影响工程的施工进度。
流量仪表的选型<一>一般原则1刻度选择仪表刻度宜符合仪表刻度模数的要求，当刻度读数不是整数时，为读数换算方便，也可按整数选用。
（1）方根刻度范围•最大流量不超过满刻度的95％；•正常流量为满刻度的70％～85％；•最小流量不小于满刻度的30％。
（2）线性刻度范围•最大流量不超过满刻度的90％；•正常流量为满刻度的50％～70％；•最小流量不小于满刻度的10％。
2仪表精确度用作能源计量的流量计，应符合《企业能源计量器具配备和管理通则（试行）》的规定。
（1）用于燃料进出厂结算的计量，±0.1％；（2）用于车间班组、工艺过程的技术经济分析的计量，±0.5％～2％；（3）用于工业及民用水的计量，±2.5％；（4）用于包括过热蒸汽和饱和蒸汽的蒸汽计量，±2.5％；（5）用于天然气、瓦斯及家用煤气的计量，±2.0％；（6）用于重点用能设备及工艺过程控制的油的计量，±1.5％；（7）用于工艺过程控制的其它含能工质（如压缩空气、氧、氮、氢、水等）的计量，±2％。

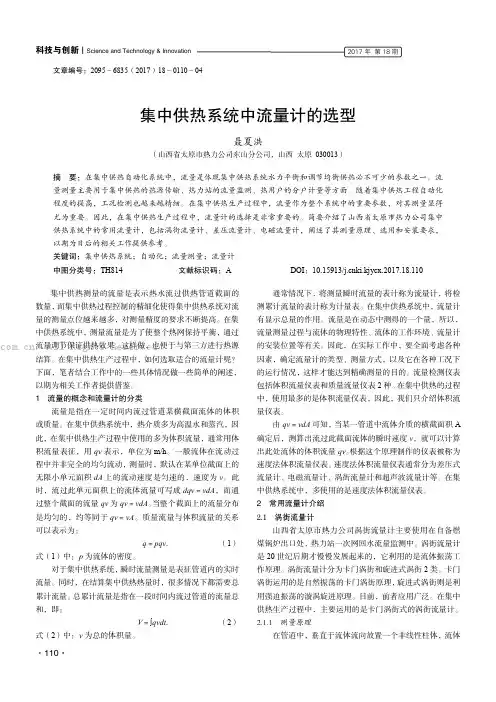

科技与创新┃Science and Technology &Innovation2017年第18期·110·文章编号：2095－6835（2017）18－0110－04集中供热系统中流量计的选型聂夏洪（山西省太原市热力公司东山分公司，山西太原030013）摘要：在集中供热自动化系统中，流量是体现集中供热系统水力平衡和调节均衡供热必不可少的参数之一。
流量测量主要用于集中供热的热源传输、热力站的流量监测、热用户的分户计量等方面。
随着集中供热工程自动化程度的提高，工况检测也越来越精细。
在集中供热生产过程中，流量作为整个系统中的重要参数，对其测量显得尤为重要。
因此，在集中供热生产过程中，流量计的选择是非常重要的。
简要介绍了山西省太原市热力公司集中供热系统中的常用流量计，包括涡街流量计、差压流量计、电磁流量计，阐述了其测量原理、选用和安装要求，以期为日后的相关工作提供参考。
关键词：集中供热系统；自动化；流量测量；流量计中图分类号：TH814文献标识码：ADOI ：10.15913/ki.kjycx.2017.18.110集中供热测量的流量是表示热水流过供热管道截面的数量，而集中供热过程控制的精细化使得集中供热系统对流量的测量点位越来越多，对测量精度的要求不断提高。
在集中供热系统中，测量流量是为了使整个热网保持平衡，通过流量调节保证供热效果。
这样做，也便于与第三方进行热源结算。
在集中供热生产过程中，如何选取适合的流量计呢？下面，笔者结合工作中的一些具体情况做一些简单的阐述，以期为相关工作者提供借鉴。
1流量的概念和流量计的分类流量是指在一定时间内流过管道某横截面流体的体积或质量。
在集中供热系统中，热介质多为高温水和蒸汽，因此，在集中供热生产过程中使用的多为体积流量，通常用体积流量表征，用qv 表示，单位为m/h 。
一般流体在流动过程中并非完全的均匀流动，测量时，默认在某单位截面上的无限小单元面积dA 上的流动速度是匀速的，速度为v 。
差压式流量计流量方程：--质量流量，kg/s;式中 qmq--体积流量，m3/s;vC--流出系数；ε--可膨胀性系数；β--直径比，β=d/D;d--工作条件下节流件的孔径，m；D--工作条件下上游管道内径，m；△P--差压，Pa；ρl--上游流体密度，kg/m3。
由上式可见，流量为C、ε、d、ρ、△P、β(D)6个参数的函数，此6个参数可分为实测量[d，ρ，△P，β(D)]和统计量(C、ε)两类。
一．孔板和喷嘴1．厂家应为每台节流元件提供详细的计算书，计算书至少应包含如下内容：雷诺数，ß值，流量孔板孔径/喷嘴喉径，刻度流量，最大计算差压（刻度流量时），计算压力损失（最大流量时），正常流量下差压，流出系数，不确定度，流量孔板厚度/喷嘴壁厚，建议的前后直管段长度等。
2．厂家应提供每台节流元件的外形尺寸图。
3．仔细核对数据表上的数据：管道尺寸，管道内径，管道材质，流量（最小/正常/最大），温度，上游压力，允许压力损失，设计压力，设计温度，刻度流量，最大差压，最大压力损失，ß值，节流孔直径/喷嘴喉径，不确定度，取压方式，孔板材质，压力等级，法兰材质，取压口数量以及取压口连接规格。
4．Square Edge Orifice 方圆孔口(标准孔板)。
5．Nozzle（喷嘴） ISO Long Radius Nozzle长颈喷嘴(ISO 5167)。
6．孔板取压方式：14”以下一般采用法兰取压，高于14”（包括14）一般采用径距取压方式。
7．喷嘴取压方式一般采取径距取压方式（长颈喷嘴）和角接取压（标准喷嘴）。
8．孔板的一般运用于2”以上管道。
二．一体化孔板1.厂家应为每台节流元件提供详细的计算书，计算书至少应包含如下内容：雷诺数，ß值，流量孔板孔径/喷嘴喉径，刻度流量，最大差压（刻度流量时），最大压力损失（最大流量时），正常差压，流出系数，不确定度，流量孔板厚度/喷嘴壁厚，前后直管段长度等。
流量计的选型设计什么是流量计？流量计是工业生产中常用的一种仪表，用于测量流体在管道内的流量。
通过流量计，可以实现实时监测管道中流体的流量、速度、压力等参数，为工业生产提供可靠的数据依据。
流量计的种类根据测量原理和工作原理的不同，流量计可以分为多种类型，以下是常见的几种：1. 机械式流量计机械式流量计通过一组齿轮、螺杆、涡轮等结构件实现测量，具有测量精度高、可靠性强等优点，常用于高温、高压等工况下的流量测量。
2. 电磁式流量计电磁式流量计通过电磁感应原理实现流量测量，具有对流体粘稠度不敏感、无需流量分流、易于维护等优点，常用于化工、石油、环保等领域。
3. 超声波流量计超声波流量计通过超声波信号的传播特性，测量流体在管道内的流速和流量，具有无需接触传递、对断面尺寸不敏感等优点，常用于液体和气体的流量测量。
4. 涡街流量计涡街流量计通过涡街的旋转速度来测量流体的流速和流量，具有结构简单、响应速度快、可靠性高等优点，常用于石油化工、建筑等领域。
流量计的选型不同类型的流量计适用于不同的工况和流体测量需求。
在进行流量计选型时需要考虑以下因素：1. 测量流体流量计能测量的流体种类、温度、压力等物理参数是选型的基础。
不同的流量计有不同的适用流体要求，例如机械式流量计一般适用于低粘度流体，而电磁式流量计适用于高粘度或易结垢的流体。
2. 测量范围流量计的测量范围是指流量计能测量的流量的最大和最小值。
选型时需要根据实际需求确定测量范围，同时需要考虑流量计的精度和可靠性对测量范围的影响。
3. 精度和可靠性流量计的精度和可靠性对于生产过程的稳定运行至关重要。
在选型时需要根据实际生产需求确定流量计的精度和可靠性指标，并选择满足要求的合适型号。
4. 环境要求流量计所安装的环境和条件对于其性能和寿命有重要影响。
例如机械式流量计对温度、压力等环境要求较高，而电磁式流量计则对磁场等环境有一定的要求。
选型时需要考虑流量计所安装的具体环境。
流量计选型及采购指南流量计是一种用来测量流体流量的仪表，它在各个工业领域中起到了非常重要的作用。
流量计的选型和采购是一个复杂的过程，需考虑到流体性质、流量范围、准确度、使用环境等多个因素。
本文将介绍流量计的选型和采购指南，以帮助读者更好地理解和应对这个过程。
首先，我们先来了解一下流量计的种类。
常见的流量计主要包括涡轮流量计、电磁流量计、超声波流量计、涡街流量计和毛细管流量计等。
每种类型的流量计都有其适用的领域和特点，选购时需根据实际需求进行选择。
1.流体性质：不同的流量计适用于不同性质的流体。
例如，电磁流量计适用于导电性能好的液体和气体，涡街流量计适用于干净的低粘度液体，超声波流量计适用于各种气体和液体等。
在选型时需要了解流体的化学性质、粘度、温度等因素，以确定适合的流量计类型。
2.流量范围：不同的流量计有其自身的流量范围。
例如，涡街流量计适用于小流量范围，而超声波流量计适用于大流量范围。
在选型时需要根据预估的流量范围确定适合的流量计类型。
3.准确度：流量计的准确度是一个重要的指标，影响着测量结果的精确性。
不同类型的流量计具有不同的准确度水平，例如电磁流量计的准确度可以达到0.2%~0.5%，而超声波流量计的准确度可以达到1%~2%。
在选型时需要根据应用场景的要求确定所需的准确度水平。
4.使用环境：流量计的使用环境也是需要考虑的因素之一、例如，如果需要在高温或高压环境下进行流量测量，就需要选用耐高温或耐高压的流量计。
同时，对于易腐蚀的流体，需要选用耐腐蚀的材质。
在选型时需考虑到使用环境中的温度、压力和介质腐蚀性等因素。
5.价格和维护成本：流量计的价格和维护成本也是选择的重要考虑因素。
不同类型的流量计的价格差异较大，同时，不同类型的流量计在维护和校准方面也有不同的要求。
在选型时需综合考虑价格和维护成本，以确定适合的流量计类型。
最后，根据选型确定的流量计，还需关注以下采购事项。
1.厂家信誉：在采购流量计时，选择有信誉的厂家非常重要。
流量计的选型及步骤引言流量计是一个用来测量流体行为的设备，用以确定流体在管道中的流量、速度、压力和功率等参数。
流量计通常应用于化工、医药、食品、水处理、水力发电等领域。
流量计的选型将直接影响到测量精度和稳定性。
本文将介绍流量计的选型步骤和注意事项。
步骤步骤一：确定待测的流体参数在选择流量计之前，需要先确定待测流体的物理和化学参数，主要包括流量、密度、温度、粘度、压力、粒度等。
步骤二：了解流量计的种类和原理目前常见的流量计类型有磁性流量计、涡街流量计、质量流量计、压差流量计、超声波流量计等。
不同种类的流量计有不同的测量原理和适用范围。
需要根据实际情况选择适合的流量计类型。
步骤三：了解流量计的适用范围流量计在不同的工作环境中有其适用范围，需要根据实际工作场景来选择适合的流量计。
例如，在具有较高温度或压力的场景中，需要选择能够耐受高温高压的流量计。
步骤四：确定测量范围和精度等级需要根据待测流体的流量范围和测量精度等级来选择适当的流量计。
在实际使用中，精度和测量范围是两个相互制约的因素，需要根据经济性和可行性做出综合权衡。
步骤五：根据业务需求选择附加功能流量计可能还具有一些附加功能，例如抗干扰能力、通讯接口、数据保存等。
需要根据实际业务需求来选择是否需要这些附加功能。
注意事项•流量计选型需要充分了解待测流体和测量场景的实际情况，避免选择不合适的设备。
•在选择流量计类型时，需要考虑其测量原理和适用范围，选择适合的流量计类型。
•测量范围和精度等级需要根据业务需求和经济可行性进行综合权衡，不能只追求高精度而忽略了经济性问题。
•在选择流量计附加功能时，需要充分了解其功能和实际业务需求，避免购买不必要的功能和设备。
结论流量计是一个用来测量流体行为的设备，其选型的正确与否将会直接影响到测量结果的准确性和稳定性。
在选择流量计时需要根据实际情况按照一定步骤进行，避免因为不合适的选型而引发问题。

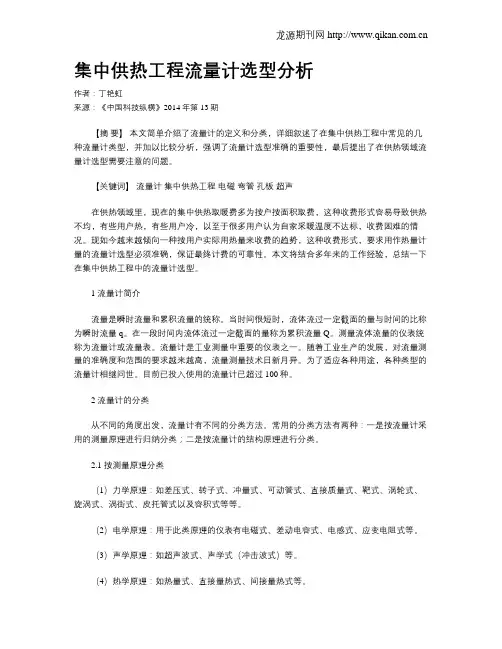

集中供热工程流量计选型分析作者：丁艳虹来源：《中国科技纵横》2014年第13期【摘要】本文简单介绍了流量计的定义和分类，详细叙述了在集中供热工程中常见的几种流量计类型，并加以比较分析，强调了流量计选型准确的重要性，最后提出了在供热领域流量计选型需要注意的问题。
【关键词】流量计集中供热工程电磁弯管孔板超声在供热领域里，现在的集中供热取暖费多为按户按面积取费，这种收费形式容易导致供热不均，有些用户热，有些用户冷，以至于很多用户认为自家采暖温度不达标，收费困难的情况。
现如今越来越倾向一种按用户实际用热量来收费的趋势，这种收费形式，要求用作热量计量的流量计选型必须准确，保证最终计费的可靠性。
本文将结合多年来的工作经验，总结一下在集中供热工程中的流量计选型。
1 流量计简介流量是瞬时流量和累积流量的统称。
当时间很短时，流体流过一定截面的量与时间的比称为瞬时流量q。
在一段时间内流体流过一定截面的量称为累积流量Q。
测量流体流量的仪表统称为流量计或流量表。
流量计是工业测量中重要的仪表之一。
随着工业生产的发展，对流量测量的准确度和范围的要求越来越高，流量测量技术日新月异。
为了适应各种用途，各种类型的流量计相继问世。
目前已投入使用的流量计已超过100种。
2 流量计的分类从不同的角度出发，流量计有不同的分类方法。
常用的分类方法有两种：一是按流量计采用的测量原理进行归纳分类；二是按流量计的结构原理进行分类。
2.1 按测量原理分类（1）力学原理：如差压式、转子式、冲量式、可动管式、直接质量式、靶式、涡轮式、旋涡式、涡街式、皮托管式以及容积式等等。
（2）电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。
（3）声学原理：如超声波式、声学式（冲击波式）等。
（4）热学原理：如热量式、直接量热式、间接量热式等。
（5）光学原理：激光式、光电式等。
（6）物理原理：核磁共振式、核幅射式等。
（7）其它原理：有标记原理（示踪原理、核磁共振原理）、相关原理等。
流量计五大选型方面1. 流量类型在选择流量计之前，首先需要明确需要测量的流体类型。
不同类型的流体有不同的粘度、密度、粘度和流动性，因此需要不同的流量测量方法。
例如，液体可以使用涡街流量计、磁性流量计、质量流量计等，而气体可以使用差压式流量计、热式流量计等。
因此，在选型时，需要准确明确需要测量哪种类型的流体。
2. 流量测量范围选择流量计时，需要考虑设备需要测量的流量范围。
例如，对于液体流量计，通常有标量型和分度型两种不同的测量范围。
标量型可以测量较小的流量范围，而分度型可以测量更大的流量范围。
此外，还需要考虑流量计的最大流量，以确保其能够满足设备的需要。
3. 准确度和精度在测量流量时，准确度和精度是非常重要的指标。
准确度指测量结果与实际值之间的误差，而精度是指测量结果的稳定性和可重复性。
因此，在选型时，需要选择具有较高准确度和稳定精度的流量计，以确保测量结果的准确性。
4. 介质温度和压力介质温度和压力对流量计的正确使用也有很大的影响。
因此，在选择流量计时，需要确保其适用的介质温度和压力范围与设备的使用条件相匹配。
特别是在高温或高压下使用时，需要选择耐高温或高压的特殊流量计。
5. 安装位置和方法最后，流量计的安装位置和方法也非常重要。
安装位置和方法直接影响到流量测量的准确性。
例如，需要确保测量管道的长度和直径足够，以确保流体的流动稳定。
同时，还需考虑流量计的安装方式，应该避免可能影响测量的因素，例如管道弯曲、阻塞和泄漏等。
总结选型流量计时，需要考虑多个因素，其中包括流量类型、测量范围、准确度和精度、介质温度和压力以及安装位置和方法。
只有因素的考虑都充分、准确，才能选择到最适合需求的流量计，从而确保测量结果的准确性和稳定性。
热网热量计选型方案一、测量方案简介目前，按照热量计的安装位置不同，基本上分为三个方面：1. 户用型热量计，一般口径为DN15-DN25，这也是热量计市场的最大份额市场，竞争异常激烈，多为超声波热量计。
2. 换热站或楼口表，口径范围多为DN40-DN300，多集中在DN150以内，用户一般为热力公司，整套热量计包括一台流量计，一对温度探头（一般为PT100），和一个热量积算仪。
3. 大热量计，用于热电厂与供热公司之间的贸易结算。
口径多在DN800-DN1200。
大热量计由于用于电厂与供热公司的贸易结算，贸易额比较大，一个供暖季下来其结算额能高达几千万，因此热量计的选型比较关键，应考虑到以下几个因素：1 .热量计的精度及可靠性。
2. 耐温性，热电厂出口水一般比较高，一般设计要求到200C。
3. 有的热力公司考虑到管道的热涨冷缩，因为只在冬天供热，夏季一般空管，会出现管道拉伸情况，有的会选择流量计焊接安装。
4. 由于贸易金额大，会考虑到管道漏水（也即漏热），和厂内补水的费用。
第4个因素很关键，管道漏水的问题，这也涉及到一个贸易公平的问题。
举例：DN1000的管道，一般流量回到6000-7000m3/h,整个热力管网漏水基本上是不可避免的，管理的好的一般漏水量在1%左右，即每小时就有60-70m3的热水在漏掉，热水的价值包括两部分：本身水的价值，热电厂内部会不停的补充冷水。
热水所含的热能的丢失，这个价值比较大，如果漏水量为1%，那它所占的份额超过整个贸易额的1%（应为补的是常温水），每年几千万的1%，不小的数字。
因此针对这条因素，我们一般采用以下两方案：方案1：不考虑漏水因素直接安装一台流量计，两温度探头，一台热量积算仪。
流量计可选择安装在供水或回水管道，热量计算为流量乘温差乘热涵及可。
贸易额有利于热力公司，因为这种方式认为供回水是相等的。
这样漏掉的那部分水热就送给了供热公司。
设备包括：流量计一台热量积算仪一台温度探头P100 两支。
浅谈集中供热蒸汽流量计的选型与使用摘要：集中供热技术是供热行业发展的重要方向，而蒸汽供热管网的设计是集中供热系统研究的重点和热点。
随着蒸汽热网输配技术指标的提高和节能政策的日益严格，对热网的设计和新材料、新工艺的开发、运行的稳定性和经济性提出了更高的要求。
远距离供热网络的效率。
梳理热网设计技术的相关成果，阐明目前的设计现状：在降低交通运输温降方面，系统介绍了保温材料的关键性能指标、保温结构与材料、保温材料的特点及应用效果保温管支架；在压降方面，综合分析了管道材料和蒸汽流量的选择要点，介绍了旋转补偿器的特点和重要设计参数；最后分析了集中供热管网设计中存在的问题，并对其未来的发展进行了展望。
新材料、新工艺、新型管道配件的开发应用，显着提高了蒸汽热网的节能效果。
压降由传统设计的0.1MPa/km降低至0.02MPa/km-0.03MPa/km，温降由15℃/km～20℃/km降低至5℃/km～7℃/公里。
随着技术的进步和设计的精细化，压降和温降指标将进一步降低。
关键词：集中供热；蒸汽流量计；选型；使用1蒸汽计量特点全国大部分用户基本使用饱和蒸汽。
由于饱和蒸汽的使用量大，而且各公司饱和蒸汽的品质也各不相同，所以通常用干度来衡量饱和蒸汽的好坏（干度是指饱和蒸汽中的水分含量）。
最好的是干饱和蒸汽，一般称为微过热饱和蒸汽，其中的水分可以忽略不计。
而干度差的湿饱和蒸汽，其含水量高达30%，这就导致了饱和蒸汽的“两相流”问题。
因为任何蒸汽仪表计算饱和蒸汽流量所用的设计压力下的蒸汽密度值，均采用其干度X=1时的值，即干蒸汽值；同时，湿蒸汽的密度是干蒸汽的数百倍液态水粒子，在管道中流动时，其速度比干蒸汽慢，因此测得的压差值低，反映在在仪器读数和记录中，这是由于干燥度对密度和流速的影响造成的。
的加性双负误差因此，很难测量湿饱和蒸汽。
建议用户尽可能提高饱和蒸汽的质量，采用干饱和蒸汽，以达到预期的计量效果。
2华能应城热电蒸汽供热系统介绍2.1蒸汽供热管网华能应城热电配备350MW超临界抽汽加热机组和50MW高压抽汽背压供暖机组设计额定供热量690t/h，最大连续供热量778t/h。
一、流量计选型的原则选择流量计的原则首先是要深刻地了解各种流量计的结构原理和流体特性等方面的知识，同时还要根据现场的具体情况及考察周边的环境条件进行选择。
也要考虑到经济方面的因素。
一般情况下，主要应从下面五个方面进行选择：①流量计的性能要求；②流体特性；③安装要求；④环境条件；⑤流量计的价格。
1、流量计的性能要求流量计的性能方面主要包括：测量流量（瞬时流量）还是总量（累积流量）；准确度要求；重复性；线性度；流量范围和范围度；压力损失；输出信号特性和流量计的响应时间等。
（1）测流量还是总量流量测量包括两种，即瞬时流量和累积流量，比如对分输站管道的原油属于贸易交接或石油化工管道进行连续配比生产或生产流程的过程控制等需要计量总量，间或辅以瞬时流量的观察。
在有的工作场所对流量进行控制则需配备瞬时流量测量。
因此，要根据现场计量的需要进行选择。
有些流量计比如容积式流量计，涡轮流量计等，其测量原理是以机械计数或脉冲频率输出直接得到总量，其准确度较高，适用于计量总量，如配有相应的发讯装置也可输出流量。
电磁流量计、超声流量计等是以测量流体流速推导出流量，响应快，适用于过程控制，如果配以积算功能后也可以获得总量。
（2）准确度流量计准确度等级的规定是在一定的流量范围内，如果使用在某一特定的条件下或比较窄的流量范围内，比如，仅在很小的范围内变化，此时其测量准确度会比所规定的准确度等级高。
如用涡轮流量计计量油品装桶分发，在阀门全开的情况下使用，流量基本恒定，其准确度可能会从0.5级提高到0.25级。
用于贸易核算、储运交接和物料平衡如果要求测量准确度较高时，应考虑准确度测量的持久性，一般用于上述情况下的流量计，准确度等级要求为0.2级。
在这样的工作场所一般是现场配备计量标准设备（比如体积管），对所使用的流量计进行在线检测。
近几年由于原油的日趋紧张和各单位对原油计量的高要求，对原油计量提出实行系数交接，即除了每半年对流量计进行一次周期检测后，贸易交接双方协商每1个月或2个月对流量计进行检定确定流量系数，每天根据流量计计量的数据与流量计流量系数计算出数据进行交接，以提高流量计的准确度，也称为零误差交接。
流量计的选型及步骤流量计是如何工作的流量计的选型对仪表能否成功使用往往起着很紧要的作用，由于被测对象的多而杂情形以及仪表品种繁多、性能指标各使得仪表的选型感到困难。
没有一种十全十美的流量计，流量计的选型对仪表能否成功使用往往起着很紧要的作用，由于被测对象的多而杂情形以及仪表品种繁多、性能指标各使得仪表的选型感到困难。
没有一种十全十美的流量计，各类仪表都有各自的特点，选型的目的就是在浩繁的品种中扬长避短选择本身比较合适的流量计仪表。
一、一般选型：可以从五个方面进行考虑，这五个方面为流量计仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。
五个方面的认真因素如下：1、仪表性能方面：精准度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等；2、流体特性方面：温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容，等熵指数；3、安装条件方面：管道布置方向，流动方向，检测件上下游侧直管段长度、管道口径，维护和修理空间、电源、接地、辅佑襄助设备过滤器、消气器、安装、等；4、环境条件方面：环境温度、湿度、电磁干扰、安全性、防爆、管道振动等；5、经济因素方面：仪表购置费、安装费、运行费、校验费、维护和修理费、仪表使用寿命、备品备件等。
二、选型步骤：1、依据流体种类及五个方面考虑因素初选可用仪表类型要有几种类型以便进行选择、；2、对初选类型进行资料及价格信息的收集，为深入的分析比较准备条件；3、接受淘汰法渐渐集中到1～2种类型，对五个方面因素要反复比较分析最后确定预选目标。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
热网热量计选型方案
一、测量方案简介
目前，按照热量计的安装位置不同，基本上分为三个方面：
1. 户用型热量计，一般口径为DN15-DN25，这也是热量计市场的最大份额市场，竞争异常激烈，多为超声波热量计。
2. 换热站或楼口表，口径范围多为DN40-DN300，多集中在DN150以内，用户一般为热力公司，整套热量计包括一台流量计，一对温度探头（一般为PT100），和一个热量积算仪。
3. 大热量计，用于热电厂与供热公司之间的贸易结算。
口径多在DN800-DN1200。
大热量计由于用于电厂与供热公司的贸易结算，贸易额比较大，一个供暖季下来其结算额能高达几千万，因此热量计的选型比较关键，应考虑到以下几个因素：
1 .热量计的精度及可靠性。
2. 耐温性，热电厂出口水一般比较高，一般设计要求到200C。
3. 有的热力公司考虑到管道的热涨冷缩，因为只在冬天供热，夏季一般空管，会出现管道拉伸情况，有的会选择流量计焊接安装。
4. 由于贸易金额大，会考虑到管道漏水（也即漏热），和厂内补水的费用。
第4个因素很关键，管道漏水的问题，这也涉及到一个贸易公平的问题。
举例：DN1000的管道，一般流量回到6000-7000m3/h,整个热力管网漏水基本上是不可避免的，管理的好的一般漏水量在1%左
右，即每小时就有60-70m3的热水在漏掉，热水的价值包括两部分：本身水的价值，热电厂内部会不停的补充冷水。
热水所含的热能的丢失，这个价值比较大，如果漏水量为1%，那它所占的份额超过整个贸易额的1%（应为补的是常温水），每年几千万的1%，不小的数字。
因此针对这条因素，我们一般采用以下两方案：
方案1：不考虑漏水因素
直接安装一台流量计，两温度探头，一台热量积算仪。
流量计可选择安装在供水或回水管道，热量计算为流量乘温差乘热涵及可。
贸易额有利于热力公司，因为这种方式认为供回水是相等的。
这样漏掉的那部分水热就送给了供热公司。
设备包括：流量计一台
热量积算仪一台
温度探头P100 两支。
方案2：考虑漏水因素
需要安装两台流量计，供回水管道分别安装一台，由于大热量计中的流量计投资较大。
但考虑的贸易公平，即漏掉水热的价值，这点投资相对很小，这也是目前采取最多的一种方案。
简图如下：
设备包括：供水，回水各一台节流孔板
供水，回水各一台温度探头（PT100）
热量积算仪一台（或2台）
二、选型参数
供水参数：循环水，工作压力 1.85MPa、工作温度：130℃、最大流量：3630t/h、额定流量：3300t/h、最小流量：0t/h、管道尺寸：φ820×14、管道材质： Q235-A、水平布置
回水参数：循环水，工作压力0.3MPa、工作温度：70℃、最大流量：3630t/h、额定流量：3300t/h、最小流量：0t/h、管道尺寸：φ820×14、管道材质：Q235-A、水平布置
三、系统设备要求
1、现场设有流量传感器：供水流量、回水流量均采用孔板差压流量
计，管道尺寸φ820。
流量差压传感器均采用ROSEMOUNT 3051系列高精度传感器。
2、现场供水出口、回水口均设有PT100温度传感器，精度为A级。
3、现场供水、回水管道上各安装一台ROSEMOUNT 3051压力传感器.。
4、现场设有一台计量控制柜，控制柜安装流量、热量积算仪1台，
同时配置24V电源模块为现场变送器提供电源。
热量积分仪应有6路输入，分别接收：供，回水流量信号(4-20mA)，供回水温度（PT100）信号，供回水压力信号（4-20mA）。
热量消耗计算如下：
Q = Q供–Q回 =V供 X K供— V回 X K回。
K供：供水温度下的热焓值
K回：回水温度下的热焓值
用水量乘K焓值计算总能量。
热量表每次计算微小的热量值，不断累计叠加后记录到下一次的读数中。
显示和输出如下信号：瞬时值：流量、热量、温度、压力；
累积值：流量、热量。
并具有数据存储功能。
同时热量积算仪具有数据通讯功能.
数据输出：RS485或电流输出4-20mA （热量）。
备注：热网热量计量产品安装前需送省级以上计量单位检验，到货验收时需提供提供国家认可的检验报告及该产品的出厂检验报告。
若是进口设备提供进口报关单。
四、推荐厂家
1、AB6050热量计，辽宁聚焦科技有限公司生产，通辽盛发热电厂应用；
2、FC6000H热量积算仪，上海同欣自动化仪表有限公司生产，北京太阳宫燃气热电有限公司应用。
设备管理部热控专业
2012年7月25日。
