涡街流量计选型指导

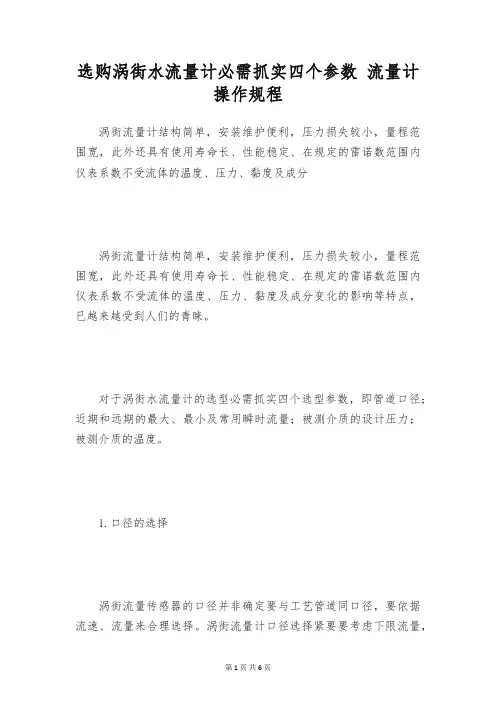

选购涡街水流量计必需抓实四个参数流量计操作规程涡街流量计结构简单，安装维护便利，压力损失较小，量程范围宽，此外还具有使用寿命长、性能稳定、在规定的雷诺数范围内仪表系数不受流体的温度、压力、黏度及成分涡街流量计结构简单，安装维护便利，压力损失较小，量程范围宽，此外还具有使用寿命长、性能稳定、在规定的雷诺数范围内仪表系数不受流体的温度、压力、黏度及成分变化的影响等特点，已越来越受到人们的青睐。

对于涡街水流量计的选型必需抓实四个选型参数，即管道口径；近期和远期的最大、最小及常用瞬时流量；被测介质的设计压力；被测介质的温度。

1.口径的选择涡街流量传感器的口径并非确定要与工艺管道同口径，要依据流速、流量来合理选择。

涡街流量计口径选择紧要要考虑下限流量，一般测量水流速下限为0.5m/s，正常流量可以在测量范围的1/2—2/3之间。

如2.信号输出的选择依据采集信号要求选择不同的输出形式，当需要流量累积时可选择脉冲输出型，当需要掌控时可选择模拟（4—20mADC）输出型。

一般我们会做4—20mA信号输出给用户。

3.仪表安装涡街水流量计应安装在隔热、通风、易维护的地方，尽量安装在阔别振动源和电磁干扰较强的地方，振动存在的地方必需接受减振装置，削减管道受振动的影响。

涡街流量计在管道上可水平、倾斜或垂直安装。

安装位置要注意，垂直安装时，液体介质必需从下往上流动：需在管道上安装温度、压力传感器或流量调整阀时，应将温度、压力传感器和调整阀安装在流量计下游。

涡街流量计前后必需有充分长的直管段，所配管道内径也必需和涡街流量变送器内径一致，与管道连接的密封垫内径要比传感器内径略大，不能将密封垫凸入管道内。

4.参数设置流量计的仪表系数是在试验室条件下校验的，现场使用时，应对仪表系数进行修正。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

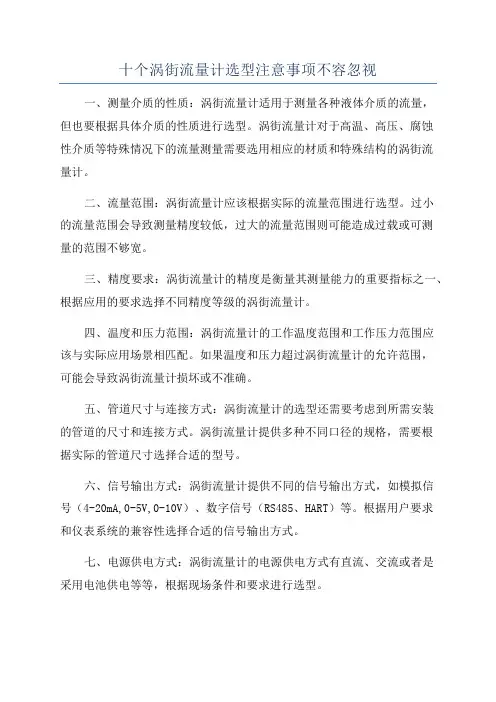

十个涡街流量计选型注意事项不容忽视一、测量介质的性质：涡街流量计适用于测量各种液体介质的流量，但也要根据具体介质的性质进行选型。

涡街流量计对于高温、高压、腐蚀性介质等特殊情况下的流量测量需要选用相应的材质和特殊结构的涡街流量计。

二、流量范围：涡街流量计应该根据实际的流量范围进行选型。

过小的流量范围会导致测量精度较低，过大的流量范围则可能造成过载或可测量的范围不够宽。

三、精度要求：涡街流量计的精度是衡量其测量能力的重要指标之一、根据应用的要求选择不同精度等级的涡街流量计。

四、温度和压力范围：涡街流量计的工作温度范围和工作压力范围应该与实际应用场景相匹配。

如果温度和压力超过涡街流量计的允许范围，可能会导致涡街流量计损坏或不准确。

五、管道尺寸与连接方式：涡街流量计的选型还需要考虑到所需安装的管道的尺寸和连接方式。

涡街流量计提供多种不同口径的规格，需要根据实际的管道尺寸选择合适的型号。

六、信号输出方式：涡街流量计提供不同的信号输出方式，如模拟信号（4-20mA,0-5V,0-10V）、数字信号（RS485、HART）等。

根据用户要求和仪表系统的兼容性选择合适的信号输出方式。

七、电源供电方式：涡街流量计的电源供电方式有直流、交流或者是采用电池供电等等，根据现场条件和要求进行选型。

八、环境适应能力：涡街流量计的选型还需考虑其环境适应能力，如防护等级（IP65、IP68）、耐腐蚀性、抗振动等。

九、维护和保养：涡街流量计的维护与保养工作也需要考虑。

选择易于检修、清洗和更换零部件的涡街流量计可以降低维护成本和减少停机时间。

十、价格和性价比：根据上述的各项因素进行综合比较，选择具有良好性价比的涡街流量计。

价格不是唯一的决定因素，还需要考虑其性能、可靠性和服务等方面。

以上是选型涡街流量计的一些注意事项，不同的应用场景和要求会有所差异，需要结合实际情况进行综合考虑，选择适合的涡街流量计。

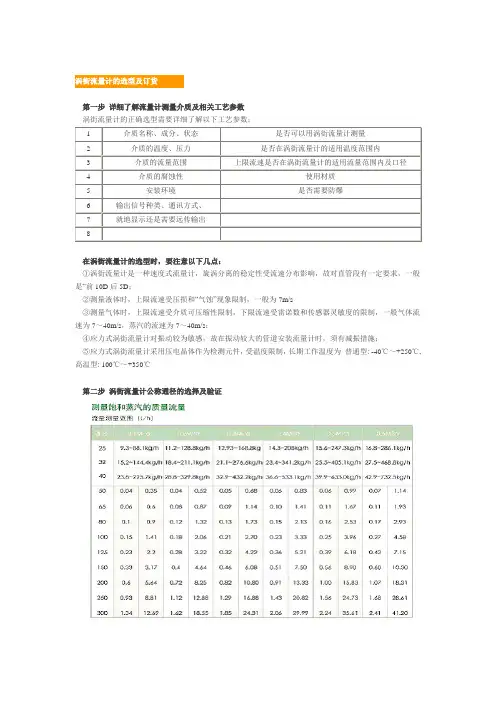

涡街流量计的选型及订货第一步详细了解流量计测量介质及相关工艺参数涡街流量计的正确选型需要详细了解以下工艺参数：1 介质名称、成分、状态是否可以用涡街流量计测量2 介质的温度、压力是否在涡街流量计的适用温度范围内3 介质的流量范围上限流速是否在涡街流量计的适用流量范围内及口径4 介质的腐蚀性使用材质5 安装环境是否需要防爆6 输出信号种类、通讯方式、7 就地显示还是需要远传输出8在涡街流量计的选型时，要注意以下几点：①涡街流量计是一种速度式流量计，旋涡分离的稳定性受流速分布影响，故对直管段有一定要求，一般是“前10D后5D；②测量液体时，上限流速受压损和“气蚀”现象限制，一般为7m/s③测量气体时，上限流速受介质可压缩性限制，下限流速受雷诺数和传感器灵敏度的限制，一般气体流速为7～40m/s，蒸汽的流速为7～40m/s；④应力式涡街流量计对振动较为敏感，故在振动较大的管道安装流量计时，须有减振措施；⑤应力式涡街流量计采用压电晶体作为检测元件，受温度限制，长期工作温度为普通型: -40℃～+250℃,高温型: 100℃～+350℃第二步涡街流量计公称通径的选择及验证第三步LUGB选型表例如：型号：LUGBDG25EDAAAE1600说明：LUGB系列智能涡街流量计，DN25，测量气体，电源为24VDC（12VDC），带数字显示表头，输出信号为电流输出，传感器及旋涡发生体材料均为304不锈钢，高温型，额定压力为1.6MPa，防护等级为IP65，不防爆。

附：涡街流量计选型注意事项：①涡街流量计是一种速度式流量计，旋涡分离的稳定性受流速分布影响，故对直管段有一定要求，一般是“前10D后5D”；②测量液体时，上限流速受压损和“气蚀”现象限制，一般为7m/s③测量气体时，上限流速受介质可压缩性限制，下限流速受雷诺数和传感器灵敏度的限制，一般气体流速为7～40m/s，蒸汽的流速为7～40m/s；④应力式涡街流量计采用压电晶体作为检测元件，受温度限制，长期工作温度为：普通型: -40℃～+250℃高温型: 100℃～+350℃。

涡街流量计常用于工业管道介质流体的流量测量，如：蒸汽、压缩空气及一般气体、导热油及高温液体、天然气等。

作为一种检测仪器，与所有的仪表一样，在选型、安装和使用的过程中，需要的遵循相关规定，定期检查，时间一长或多或少会出现一定的问题。

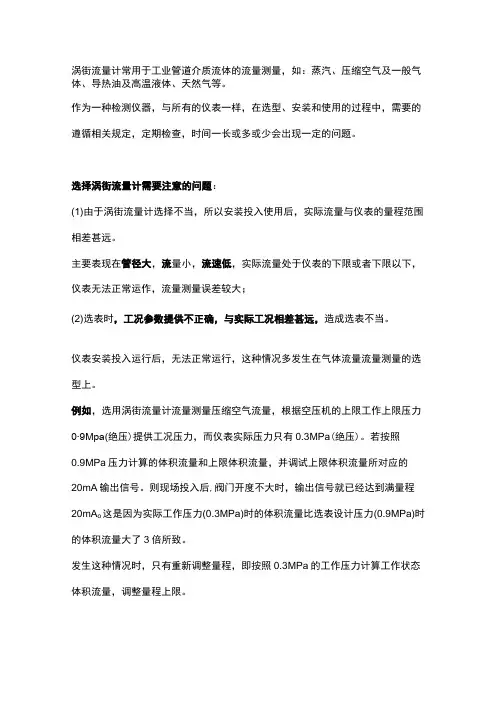

选择涡街流量计需要注意的问题：(1)由于涡街流量计选择不当，所以安装投入使用后，实际流量与仪表的量程范围相差甚远。

主要表现在管径大，流量小，流速低，实际流量处于仪表的下限或者下限以下，仪表无法正常运作，流量测量误差较大；(2)选表时，工况参数提供不正确，与实际工况相差甚远，造成选表不当。

仪表安装投入运行后，无法正常运行，这种情况多发生在气体流量流量测量的选型上。

例如，选用涡街流量计流量测量压缩空气流量，根据空压机的上限工作上限压力0∙9Mpa(绝压)提供工况压力，而仪表实际压力只有0.3MPa(绝压)。

若按照0.9MPa压力计算的体积流量和上限体积流量，并调试上限体积流量所对应的20mA输出信号。

则现场投入后,阀门开度不大时，输出信号就已经达到满量程20mA o这是因为实际工作压力(0.3MPa)时的体积流量比选表设计压力(0.9MPa)时的体积流量大了3倍所致。

发生这种情况时，只有重新调整量程，即按照0.3MPa的工作压力计算工作状态体积流量，调整量程上限。

安装不当可能造成的故障(1)仪表上下游直管段长度不够，密封垫凸入管道内，管道的突缩，突扩阻流件，对流场产生严重的扰动等。

(2)对含微量气体的液体流量测量或者含微量液体的气体流量测量的不良安装，造成异样流量介质在涡街流量计流量测量管道内的滞留，对流量测量造成干扰。

(3)流量测量液体时把涡街流量计安装在自上而下的垂直流动或者向下倾斜流动的管道上，或者把涡街流量计安装在没有背压的管道出口处，造成液体不满管。

(4)涡街流量计安装位置离动力源(风机，泵)太近，没有足够长的上游直管段及有效的减振措施。

(5)流量测量高温介质时把涡街流量计水平正向安装，转换器位于管道正上方，管道保温措施不到位，造成管道高温直接对转换器烘烤，引起电子元器件的损坏。

【涡街流量计选型方法】涡街流量计是当前蒸汽贸易计量广泛使用的一种流量计，烟台五神仪表科技有限公司专业生产厂涡街流量计，是国内较早的涡街流量计生产厂家。

五神仪表生产的涡街流量计采用数字滤波技术，测量流速下限是2m/s、流速上限是80m/s，测量精度达到1级，安装简单。

五神牌涡街蒸汽流量计经国家蒸汽流量站检定合格，保证了供汽方和用汽方的利益，避免产生计量纠纷。

脉冲旋涡烟台五神仪表科技有限公司生产的涡街流量计是傻瓜式智能涡街流量计，用户无需调试，按照《涡街流量计选型使用手册》安装好后即可投入使用。

涡街流量计又称旋涡流量计，是速度式流量计的一种，用途极为广泛。

【涡街流量计具有以下特点】工作温度高，介质温度可达350℃；准确度等级高，量程比宽；介质广泛，可测量蒸汽、气体、液体；无运动部件，无磨损，可靠性高；安装简单，易维护，零件通用性高；表体采用不锈钢材料，美观、耐腐蚀；【涡街流量计测量原理】应力式涡街流量计以卡门涡街理论为基础，采用压电晶体元件检测流体通过旋涡发生体(三角柱)时所产生的旋涡频率，从而测量出流体的速度。

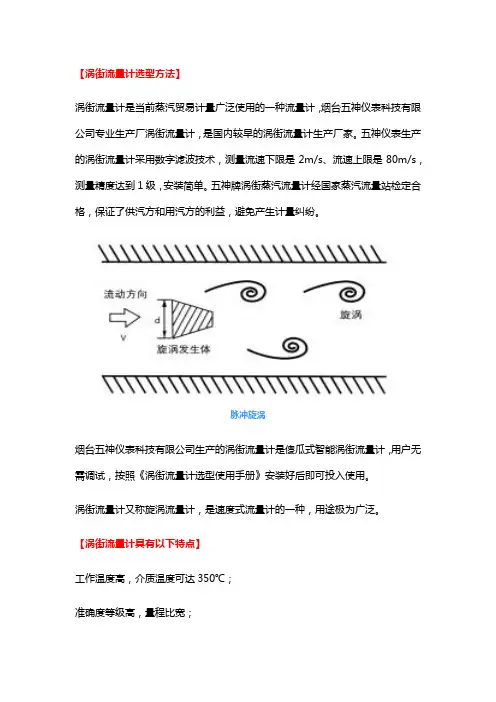

当管道中流体介质通过旋涡发生体时，由于局部流速加速而产生旋涡现象(如图一)，此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。

卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关，可用下式表示：f=StV/d式中：f—卡门涡街释放频率St—斯特罗哈尔数V —介质流速d—三角柱宽度斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re有关。

只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St便保持为一个常数，这样便可以通过测量旋涡频率的个数测出流体的流速，再通过流速计算出流体的工况体积流量，再知道介质的密度（与温度、压力相关）即可准确计算出介质的质量流量。

【涡街流量计技术参数】公称通径：法兰式涡街流量计DN15-DN300适用范围：气体：压缩空气、天然气、二氧化碳、氧气、氮气等液体：除盐水、软化水、纯净水、高温水等蒸汽：饱和蒸汽、过热蒸汽温度范围：低温：–40℃-150℃、中温：–40℃-260℃、高温：–40℃-350℃公称压力：1.6MPa 、2.5MPa 、4.0MPa 、6.3MPa精度等级：测量蒸汽及气体1.5级、1级，测量水1.0级、0.5级图一分体温压补偿涡街流量计执行标准：JB/T 9249-2015《涡街流量计》检定规程：JJG 1029-2007《涡街流量计》法兰标准：GB/T 9119-2000螺栓标准：GB/T 5780-2000包装标准：GB/T 13384【涡街流量计选型方法】图二温压一体涡街流量计图三一体不补偿涡街图四替换机械表涡街流量计一、确定涡街流量计配置和结构形式-基于介质的分类方法1、测量蒸汽优先选用分体带温度、压力补偿涡街流量计，具体的配置是：LUGB 系列涡街流量传感器、WS-2100A智能流量积算仪、压力变送器、Pt-100铂热电阻及壁挂式仪表箱，也简称五件套涡街流量计；能显示瞬时流量、累积流量、温度、压力、密度、频率等参数，还带停电记录、报表、曲线等功能，因它功能较多，可组态显示，也可以称之为智能涡街流量计。

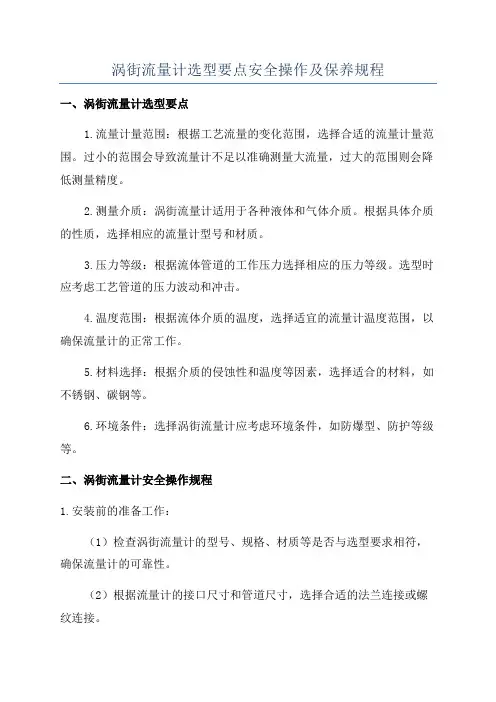

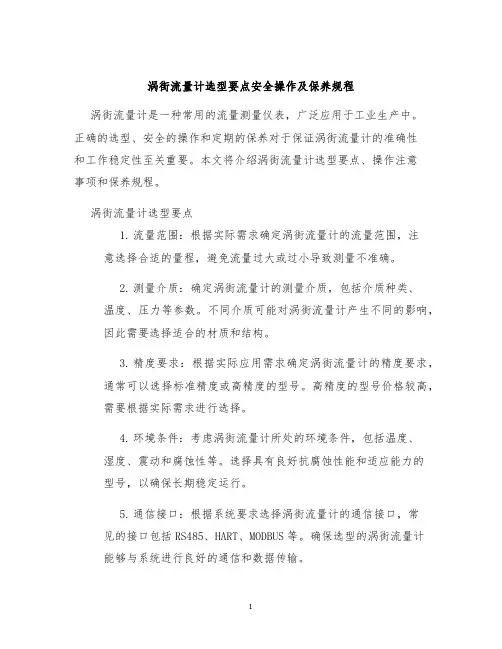

涡街流量计选型要点安全操作及保养规程一、涡街流量计选型要点1.流量计量范围：根据工艺流量的变化范围，选择合适的流量计量范围。

过小的范围会导致流量计不足以准确测量大流量，过大的范围则会降低测量精度。

2.测量介质：涡街流量计适用于各种液体和气体介质。

根据具体介质的性质，选择相应的流量计型号和材质。

3.压力等级：根据流体管道的工作压力选择相应的压力等级。

选型时应考虑工艺管道的压力波动和冲击。

4.温度范围：根据流体介质的温度，选择适宜的流量计温度范围，以确保流量计的正常工作。

5.材料选择：根据介质的侵蚀性和温度等因素，选择适合的材料，如不锈钢、碳钢等。

6.环境条件：选择涡街流量计应考虑环境条件，如防爆型、防护等级等。

二、涡街流量计安全操作规程1.安装前的准备工作：（1）检查涡街流量计的型号、规格、材质等是否与选型要求相符，确保流量计的可靠性。

（2）根据流量计的接口尺寸和管道尺寸，选择合适的法兰连接或螺纹连接。

（3）在安装前，清洁流量计和管道，确保管道内部没有杂质和沉积物。

2.安装过程：（1）根据涡街流量计的安装位置和管道流向，安装法兰或螺纹连接。

（2）安装时注意密封性能，使用合适的密封垫片和螺栓，确保连接牢固，并按照压力等级进行紧固。

（3）安装后，检查流量计与管道的连接是否牢固，避免泄漏。

3.调试与操作：（1）启动前，检查流量计的接线是否正确，控制系统是否正常。

（2）启动后，逐步打开阀门，使流体进入流量计，根据设定值进行调整。

（3）在操作过程中，注意观察流量计的显示，如有异常情况应及时处理。

4.维护与保养：（1）定期清洁：定期清洗涡街流量计和管道，清除管道内的杂质和沉积物。

（2）检查维修：定期检查流量计的阻塞物、磨损情况和电缆连接是否松动，如有问题及时维修或更换。

（3）校准与调整：定期对涡街流量计进行校准和调整，以确保流量计的准确性。

（4）防护措施：根据流量计的使用环境，进行相应的防护措施，如防腐蚀、防雨防尘等。

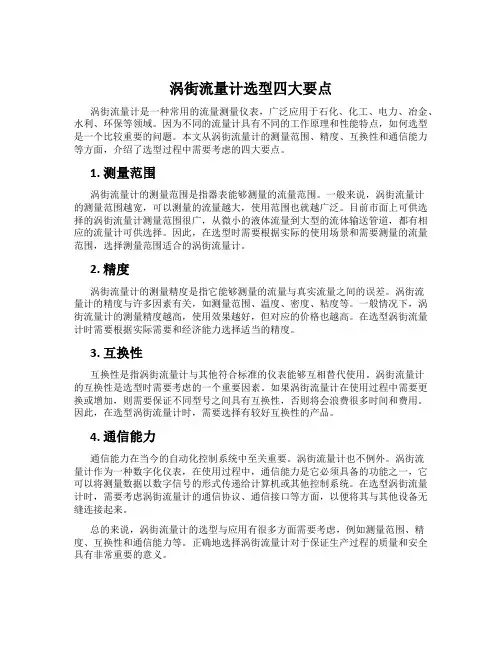

涡街流量计选型四大要点涡街流量计是一种常用的流量测量仪表，广泛应用于石化、化工、电力、冶金、水利、环保等领域。

因为不同的流量计具有不同的工作原理和性能特点，如何选型是一个比较重要的问题。

本文从涡街流量计的测量范围、精度、互换性和通信能力等方面，介绍了选型过程中需要考虑的四大要点。

1. 测量范围涡街流量计的测量范围是指器表能够测量的流量范围。

一般来说，涡街流量计的测量范围越宽，可以测量的流量越大，使用范围也就越广泛。

目前市面上可供选择的涡街流量计测量范围很广，从微小的液体流量到大型的流体输送管道，都有相应的流量计可供选择。

因此，在选型时需要根据实际的使用场景和需要测量的流量范围，选择测量范围适合的涡街流量计。

2. 精度涡街流量计的测量精度是指它能够测量的流量与真实流量之间的误差。

涡街流量计的精度与许多因素有关，如测量范围、温度、密度、粘度等。

一般情况下，涡街流量计的测量精度越高，使用效果越好，但对应的价格也越高。

在选型涡街流量计时需要根据实际需要和经济能力选择适当的精度。

3. 互换性互换性是指涡街流量计与其他符合标准的仪表能够互相替代使用。

涡街流量计的互换性是选型时需要考虑的一个重要因素。

如果涡街流量计在使用过程中需要更换或增加，则需要保证不同型号之间具有互换性，否则将会浪费很多时间和费用。

因此，在选型涡街流量计时，需要选择有较好互换性的产品。

4. 通信能力通信能力在当今的自动化控制系统中至关重要。

涡街流量计也不例外。

涡街流量计作为一种数字化仪表，在使用过程中，通信能力是它必须具备的功能之一，它可以将测量数据以数字信号的形式传递给计算机或其他控制系统。

在选型涡街流量计时，需要考虑涡街流量计的通信协议、通信接口等方面，以便将其与其他设备无缝连接起来。

总的来说，涡街流量计的选型与应用有很多方面需要考虑，例如测量范围、精度、互换性和通信能力等。

正确地选择涡街流量计对于保证生产过程的质量和安全具有非常重要的意义。

涡街流量计？的选型流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是进展工农业生产，节省能源，改进产品质量，提高经济效益和管理水平的紧要工具在国民经济中占有紧要的地位。

在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化掌控系统的检测仪表和测量物料数量的总量表。

没有一种十全十美的流量计，各类仪表都有各自的特点，选型的目的就是在浩繁的品种中扬长避短选择自身合适的流量计仪表。

流量仪表（流量计）的选型对仪表能否成功使用往往起着很紧要的作用，由于被测对象的多而杂情形以及仪表品种繁多、性能指标各使得仪表的选型感到困难。

（一）涡街流量计的一般选型：可以从五个方面进行考虑，这五个方面为流量计仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。

五个方面的认真因素如下：1、仪表性能方面：精准度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等；2、流体特性方面：温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容，等熵指数；3、安装条件方面：管道布置方向，流动方向，检测件上下游侧直管段长度、管道口径，维护和修理空间、电源、接地、辅佑襄助设备（过滤器、消气器）、安装、等；4、环境条件方面：环境温度、湿度、电磁干扰、安全性、防爆、管道振动等；5、经济因素方面：仪表购置费、安装费、运行费、校验费、维护和修理费、仪表使用寿命、备品备件等。

（二）涡轮番量计选型步骤如下：1、依据流体种类及五个方面考虑因素初选可用仪表类型（要有几种类型以便进行选择）；2、对初选类型进行资料及价格信息的收集，为深入的分析比较准备条件；3、采纳淘汰法渐渐集中到1～2种类型，对五个方面因素要反复比较分析终确定预选目标。

标签:流量计。

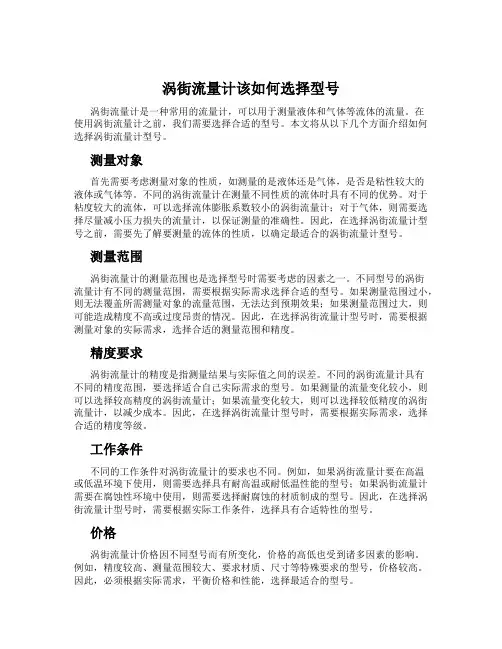

涡街流量计该如何选择型号涡街流量计是一种常用的流量计，可以用于测量液体和气体等流体的流量。

在使用涡街流量计之前，我们需要选择合适的型号。

本文将从以下几个方面介绍如何选择涡街流量计型号。

测量对象首先需要考虑测量对象的性质，如测量的是液体还是气体，是否是粘性较大的液体或气体等。

不同的涡街流量计在测量不同性质的流体时具有不同的优势。

对于粘度较大的流体，可以选择流体膨胀系数较小的涡街流量计；对于气体，则需要选择尽量减小压力损失的流量计，以保证测量的准确性。

因此，在选择涡街流量计型号之前，需要先了解要测量的流体的性质，以确定最适合的涡街流量计型号。

测量范围涡街流量计的测量范围也是选择型号时需要考虑的因素之一。

不同型号的涡街流量计有不同的测量范围，需要根据实际需求选择合适的型号。

如果测量范围过小，则无法覆盖所需测量对象的流量范围，无法达到预期效果；如果测量范围过大，则可能造成精度不高或过度昂贵的情况。

因此，在选择涡街流量计型号时，需要根据测量对象的实际需求，选择合适的测量范围和精度。

精度要求涡街流量计的精度是指测量结果与实际值之间的误差。

不同的涡街流量计具有不同的精度范围，要选择适合自己实际需求的型号。

如果测量的流量变化较小，则可以选择较高精度的涡街流量计；如果流量变化较大，则可以选择较低精度的涡街流量计，以减少成本。

因此，在选择涡街流量计型号时，需要根据实际需求，选择合适的精度等级。

工作条件不同的工作条件对涡街流量计的要求也不同。

例如，如果涡街流量计要在高温或低温环境下使用，则需要选择具有耐高温或耐低温性能的型号；如果涡街流量计需要在腐蚀性环境中使用，则需要选择耐腐蚀的材质制成的型号。

因此，在选择涡街流量计型号时，需要根据实际工作条件，选择具有合适特性的型号。

价格涡街流量计价格因不同型号而有所变化，价格的高低也受到诸多因素的影响。

例如，精度较高、测量范围较大、要求材质、尺寸等特殊要求的型号，价格较高。

因此，必须根据实际需求，平衡价格和性能，选择最适合的型号。

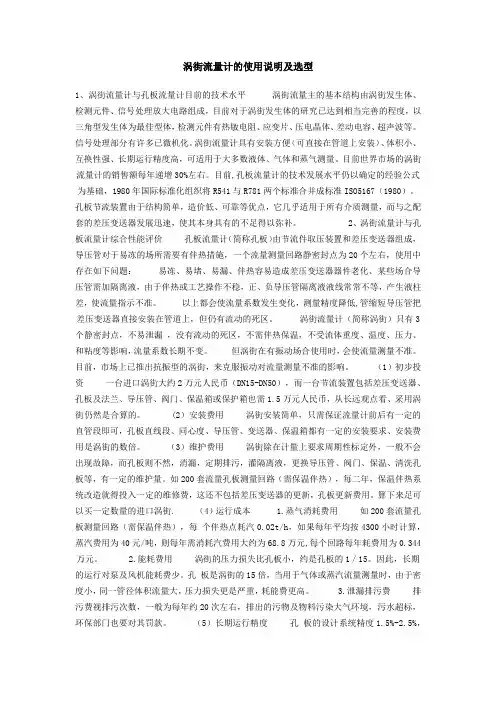

涡街流量计的使用说明及选型1、涡街流量计与孔板流量计目前的技术水平涡街流量主的基本结构由涡街发生体、检测元件、信号处理放大电路组成，目前对于涡街发生体的研究已达到相当完善的程度，以三角型发生体为最佳型体，检测元件有热敏电阻、应变片、压电晶体、差动电容、超声波等。

信号处理部分有许多已微机化。

涡街流量计具有安装方便（可直接在管道上安装）、体积小、互换性强、长期运行精度高，可适用于大多数液体、气体和蒸气测量。

目前世界市场的涡街流量计的销售额每年递增30%左右。

目前,孔板流量计的技术发展水平仍以确定的经验公式为基础，1980年国际标准化组织将R541与R781两个标准合并成标准ISO5167（1980）。

孔板节流装置由于结构简单，造价低、可靠等优点，它几乎适用于所有介质测量，而与之配套的差压变送器发展迅速，使其本身具有的不足得以弥补。

2、涡街流量计与孔板流量计综合性能评价孔板流量计（简称孔板）由节流件取压装置和差压变送器组成，导压管对于易冻的场所需要有伴热措施，一个流量测量回路静密封点为20个左右，使用中存在如下问题：易冻、易堵、易漏、伴热容易造成差压变送器器件老化、某些场合导压管需加隔离液，由于伴热或工艺操作不稳，正、负导压管隔离液液线常常不等，产生液柱差，使流量指示不准。

以上都会使流量系数发生变化，测量精度降低,管缩短导压管把差压变送器直接安装在管道上，但仍有流动的死区。

涡街流量计（简称涡街）只有3个静密封点，不易泄漏，没有流动的死区，不需伴热保温，不受流体重度、温度、压力、和粘度等影响，流量系数长期不变。

但涡街在有振动场合使用时，会使流量测量不准。

目前，市场上已推出抗振型的涡街，来克服振动对流量测量不准的影响。

（1）初步投资一台进口涡街大约2万元人民币（DN15-DN50），而一台节流装置包括差压变送器、孔板及法兰、导压管、阀门、保温箱或保护箱也需1.5万元人民币，从长远观点看、采用涡街仍然是合算的。
