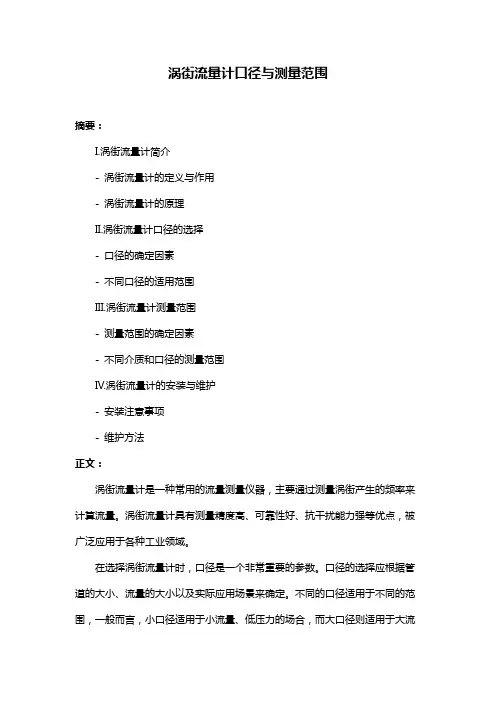

涡街流量计口径与测量范围
摘要：
I.涡街流量计简介
- 涡街流量计的定义与作用
- 涡街流量计的原理
II.涡街流量计口径的选择
- 口径的确定因素
- 不同口径的适用范围
III.涡街流量计测量范围
- 测量范围的确定因素
- 不同介质和口径的测量范围
IV.涡街流量计的安装与维护
- 安装注意事项
- 维护方法
正文：
涡街流量计是一种常用的流量测量仪器，主要通过测量涡街产生的频率来计算流量。

涡街流量计具有测量精度高、可靠性好、抗干扰能力强等优点，被广泛应用于各种工业领域。

在选择涡街流量计时，口径是一个非常重要的参数。

口径的选择应根据管道的大小、流量的大小以及实际应用场景来确定。

不同的口径适用于不同的范围，一般而言，小口径适用于小流量、低压力的场合，而大口径则适用于大流
量、高压力的场合。

涡街流量计的测量范围也是一个重要的参数。

测量范围的决定因素包括介质、口径、温度、压力等。

不同的介质和口径的测量范围会有所不同，因此在选择涡街流量计时，需要根据实际需求来确定测量范围。

涡街流量计的安装需要注意一些细节问题，比如安装位置、管道的要求、接线方式等。

正确的安装可以保证涡街流量计的正常工作，提高测量精度。

此外，涡街流量计的维护也非常重要，包括清洁、检查、校准等，这些维护措施可以保证涡街流量计的长期稳定工作。

涡街流量计？的选型流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是进展工农业生产，节省能源，改进产品质量，提高经济效益和管理水平的紧要工具在国民经济中占有紧要的地位。

在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化掌控系统的检测仪表和测量物料数量的总量表。

没有一种十全十美的流量计，各类仪表都有各自的特点，选型的目的就是在浩繁的品种中扬长避短选择自身合适的流量计仪表。

流量仪表（流量计）的选型对仪表能否成功使用往往起着很紧要的作用，由于被测对象的多而杂情形以及仪表品种繁多、性能指标各使得仪表的选型感到困难。

（一）涡街流量计的一般选型：可以从五个方面进行考虑，这五个方面为流量计仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。

五个方面的认真因素如下：1、仪表性能方面：精准度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等；2、流体特性方面：温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容，等熵指数；3、安装条件方面：管道布置方向，流动方向，检测件上下游侧直管段长度、管道口径，维护和修理空间、电源、接地、辅佑襄助设备（过滤器、消气器）、安装、等；4、环境条件方面：环境温度、湿度、电磁干扰、安全性、防爆、管道振动等；5、经济因素方面：仪表购置费、安装费、运行费、校验费、维护和修理费、仪表使用寿命、备品备件等。

（二）涡轮番量计选型步骤如下：1、依据流体种类及五个方面考虑因素初选可用仪表类型（要有几种类型以便进行选择）；2、对初选类型进行资料及价格信息的收集，为深入的分析比较准备条件；3、采纳淘汰法渐渐集中到1～2种类型，对五个方面因素要反复比较分析终确定预选目标。

标签:流量计。

涡街流量计的使用说明及选型1、涡街流量计与孔板流量计目前的技术水平涡街流量主的基本结构由涡街发生体、检测元件、信号处理放大电路组成，目前对于涡街发生体的研究已达到相当完善的程度，以三角型发生体为最佳型体，检测元件有热敏电阻、应变片、压电晶体、差动电容、超声波等。

信号处理部分有许多已微机化。

涡街流量计具有安装方便（可直接在管道上安装）、体积小、互换性强、长期运行精度高，可适用于大多数液体、气体和蒸气测量。

目前世界市场的涡街流量计的销售额每年递增30%左右。

目前,孔板流量计的技术发展水平仍以确定的经验公式为基础，1980年国际标准化组织将R541与R781两个标准合并成标准ISO5167（1980）。

孔板节流装置由于结构简单，造价低、可靠等优点，它几乎适用于所有介质测量，而与之配套的差压变送器发展迅速，使其本身具有的不足得以弥补。

2、涡街流量计与孔板流量计综合性能评价孔板流量计（简称孔板）由节流件取压装置和差压变送器组成，导压管对于易冻的场所需要有伴热措施，一个流量测量回路静密封点为20个左右，使用中存在如下问题：易冻、易堵、易漏、伴热容易造成差压变送器器件老化、某些场合导压管需加隔离液，由于伴热或工艺操作不稳，正、负导压管隔离液液线常常不等，产生液柱差，使流量指示不准。

以上都会使流量系数发生变化，测量精度降低,管缩短导压管把差压变送器直接安装在管道上，但仍有流动的死区。

涡街流量计（简称涡街）只有3个静密封点，不易泄漏，没有流动的死区，不需伴热保温，不受流体重度、温度、压力、和粘度等影响，流量系数长期不变。

但涡街在有振动场合使用时，会使流量测量不准。

目前，市场上已推出抗振型的涡街，来克服振动对流量测量不准的影响。

（1）初步投资一台进口涡街大约2万元人民币（DN15-DN50），而一台节流装置包括差压变送器、孔板及法兰、导压管、阀门、保温箱或保护箱也需1.5万元人民币，从长远观点看、采用涡街仍然是合算的。

三个步骤确认蒸汽涡街流量计的公称通径蒸汽涡街流量计是一种常见的流量计，广泛应用于工业生产过程中的流量检测和计量。

在使用蒸汽涡街流量计时，正确选择公称通径是非常重要的一个环节。

公称通径的选择不当可能导致测量误差的增大，影响生产过程的准确性和稳定性。

因此，确认蒸汽涡街流量计的公称通径，是流量计使用过程中一个非常关键的步骤。

本文将介绍三个步骤，帮助您确认蒸汽涡街流量计的公称通径。

步骤一：确认流量计安装位置蒸汽涡街流量计的公称通径，是根据流量计安装的位置来确定的。

不同的安装位置，流量计受到的流量条件和测量误差也会不同。

因此，在确认蒸汽涡街流量计的公称通径时，首先要确定流量计的安装位置。

一般而言，蒸汽涡街流量计可以安装在管道的上游或下游位置。

若安装在管道上游，需要预留一定的直管段，避免流量计受到管道内流场的影响。

而若安装在管道下游，则不需要预留直管段。

在实际安装过程中，安装人员需要根据管道特点和流量要求来选择安装位置。

选择合适的安装位置，才能准确确认蒸汽涡街流量计的公称通径。

步骤二：确定流量计的流量范围确定了蒸汽涡街流量计的安装位置之后，就需要确定该位置下流量计的流量范围。

一般来说，蒸汽涡街流量计的测量范围应该略大于管道内实际的流量范围，避免在高流量或低流量时流量计无法测量。

为确定蒸汽涡街流量计的流量范围，需要考虑以下因素：•管道内流体的具体参数，包括流速、密度、粘度等。

•流量计的测量范围和精度等技术指标。

•流量计的实际应用环境，包括温度、压力等。

通过对以上因素的考虑和计算，就能够得出流量计的实际测量范围。

根据实际测量范围确定公称通径，有利于提高流量计的测量精度和准确性。

步骤三：根据流量计标定值确定公称通径蒸汽涡街流量计的公称通径，是根据流量计的标定值来确定的。

流量计的标定值是指，在给定的流量、温度、压力等条件下，流量计测量得到的实际流量值。

一般来说，流量计的标定值应该与流量计实际应用的流量范围相匹配，确保流量计的测量精确度和准确性。
