贴片元件的手工焊接和拆卸贴片元件的手工焊接和拆卸对于电子爱好者来说是需要经常接触的工作～下图是最新版本(109-02000-00E，亦即网站上发布的版本)的电路板照片，可以看出该示波器大量使用了贴片元件，以求体积小和制作方便。
对于贴片元件，可能有不少人仍感到"畏惧"，特别是部分初学者，觉得它不象传统的引线元件那样易于把握。
这可能与我们目前国内多数电子制作资料仍以引线元件为主有关，但这是一种错觉。
在这里我们先谈谈贴片元件的好处，手工焊接需要的工具和基本焊接方法。
贴片元件的好处贴片元件与引线元件相比有着许多好处。
体积小重量轻自不必说，从制作和维修的角度看，贴片元件比引线元件容易焊接，容易拆卸，也容易保存和邮寄。
做过的朋友都知道，引线元件的拆卸是比较麻烦的，特别是在两层以上的PCB板上，哪怕是只有两只引脚，拆下来也很容易损坏电路板，多引脚的就更不用说了。
而拆卸贴片元件就容易多了，不光两只引脚容易拆，即使一、二百只引脚的元件多拆几次也可以不损坏电路板。
说到容易保存请看下面的照片，数万只零件可以放在一个夹子里，取放都很方便，若换成相应的引线元件会是怎样?贴片元件的另一个好处是便于替换，因为许多电阻、电容和电感都有相同的封装尺寸，同一个位置可以根据需要装上电阻、电容或电感，增加了设计调试电路的灵活性。
贴片元件还有一个很重要的好处，那就是提高了电路的稳定性和可靠性，对于制作来说就是提高了制作的成功率。
这是因为贴片元件没有引线，从而减少了杂散电场和杂散磁场，这在高频模拟电路和高速数字电路中尤为明显。
可以说，只要你一旦适应和接受了贴片元件，除了不得已，你可能再也不想用引线元件了。
焊接贴片元件需要的工具对于搞电子制作来说，最关心的是贴片元件的焊接和拆卸。
要有效自如地进行贴片元件的焊接拆卸，关键是要有适当的工具。
幸好，对于爱好者来说，这些工具并不难找，也不昂贵，下面是一些最基本的工具。
镊子搞电子制作的都有镊子，但这里要的是比较尖的那一种，而且必须是不锈钢的，这是因为其他的可能会带有磁性，而贴片元件比较轻，如果镊子有磁性则会被吸在上面下不来，令人讨厌。
贴片式元器件的焊接技巧，详细教程贴片式元器件一般包括贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管和贴片集成电路等。
其中贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管等的焊接方法基本相同，而贴片集成电路的则有所不同。
下面分别介绍这些贴片元器件的焊接方法。
焊接贴片电阻器贴片电阻器一般耐高温性能较好，可以采用热风枪进行焊接。
在使用热风枪焊接时，温度不要太高，时间不要太长，以免损坏相邻元器件或使电路板另一面的元器件脱落;风量不要太大，以免吹跑元器件或使相邻元器件移位。
焊接贴片电阻器的方法如下：1)首先将热风枪的温度开关调至5级，风速调至2级，然后打开热风枪的电源开关，如图1-39所示。
图1-39 调节热风枪2)用镊子夹着贴片元器件，然后将电阻器的两端引脚蘸少许焊锡膏。
3)将电阻器放在焊接位置，然后将热风枪垂直对着贴片电阻器加热，如图1-40所示。
4)加热3s，待焊锡熔化后停止加热，然后用电烙铁给元器件的两个引脚补焊，加足焊锡，如图1-41所示。
图1-40 加热电阻器图1-41 焊好的电阻器【提示】对于贴片电阻器的焊接一般不用电烙铁，因为用电烙铁焊接时，由于两个焊点的焊锡不能同时熔化可能焊斜;另一方面，在焊第二个焊点时，由于第一个焊点已经焊好，如果下压第二个焊点，可能会损坏电阻器或第一个焊点。
拆焊这类元件时，要用两个电烙铁同时加热两个焊点使焊锡熔化，在焊点熔化状态下用电烙铁尖向侧面拨动使焊点脱离，然后用镊子取下。
焊接贴片电容器对于普通贴片电容器(表面颜色为灰色、棕色、土黄色、淡紫色和白色等)，焊接的方法与焊接贴片电阻器相同，可参考贴片电阻器的焊接方法，这里不再赘述。
对于上表面为银灰色、侧面为多层深灰色的涤纶贴片电容器和其他不耐高温的电容器，不能用热风枪加热，而要用电烙铁进行焊接，用热风枪加热可能会损坏电容器。
具体焊接方法如下：1)首先在电路板的两个焊点上涂上少量焊锡，然后用电烙铁加热焊点，当焊锡熔化时迅速移开电烙铁，这样可以使焊点光滑，如图1-42所示。
3．4．6微型元器件的手工焊接、拆焊．1．用电烙铁焊接微型元器件用电烙铁焊接微型元器件，最好用恒温电烙铁，若使用普通电烙铁，电烙铁的金属外壳应接地，以防感应电压损坏微型元器件。
因微型元器件的体积小，烙铁头尖端的截面积应小于焊接面(即焊盘面积)。
焊接时要注意保持烙铁头的清洁，经常擦拭烙铁头。
焊接时间要短，一般不要超过2s，看到焊锡开始熔化就立即抬起烙铁头。
焊接过程中，烙铁头不要碰到其他元器件。
焊接完成后，要用带照明灯的2～3倍放大镜检查焊点是否牢固，是否虚焊。
若被焊件要镀锡，则应先将烙铁头接触待镀锡处1 s，然后再放焊料，焊锡熔化后立即撤回电烙铁。
(1)二端微型元器件的焊接焊接电阻、电容及二极管等二端微型元器件的示意图如图3—17所示。
焊接时，先在一个焊盘上镀锡后，电烙铁不要离开焊盘，保持焊锡处于熔化状态，立即用镊子夹着元器件放到焊盘上，元器件浸润后，撤离电烙铁。
焊好一个焊端，再焊另一焊端。
另一种焊接方法：先在焊盘上涂敷助焊剂，并在基板上点一滴不干胶，用镊子将元器件粘放在预定位置上，先焊好一脚，再焊另一引脚。
在焊装微型钽电解电容器时，要先焊好正极，再焊负极，以免损坏电容器。
(2)微型集成电路和晶体管的焊接焊接QFP封装(矩形四边都有电极引脚的微型集成电路封装形式)集成芯片的手法如图3—18所示。
在焊接QFP封装集成芯片时，应先把芯片放在预定的位置上，用少量焊锡焊住芯片角上的3个引脚，如图3．18a所示，使芯片准确地固定，然后给其他引脚涂上助焊剂，逐一焊牢引脚，如图3—18b所示。
若焊接时引脚问不慎发生焊锡粘连现象，则可在粘连处涂少许助焊剂，再用烙铁尖轻轻地沿引脚向外刮抹，如图3一18c所示。
“拖焊”是焊接集成电路的好办法。
就是采用H形烙铁头，沿着芯片的引脚，把烙铁头快速拖曳，如图3—18d所示。
这种方法是有经验技术工人常用的方法，如不熟练极易造成虚焊或焊锡粘连。
焊接sOT封装晶体管或s0、s0L封装的集成电路与焊接QFP封装集成芯片相似，应先焊住两个对角，然后给其他引脚均匀涂上助焊剂，逐一将引脚焊牢。

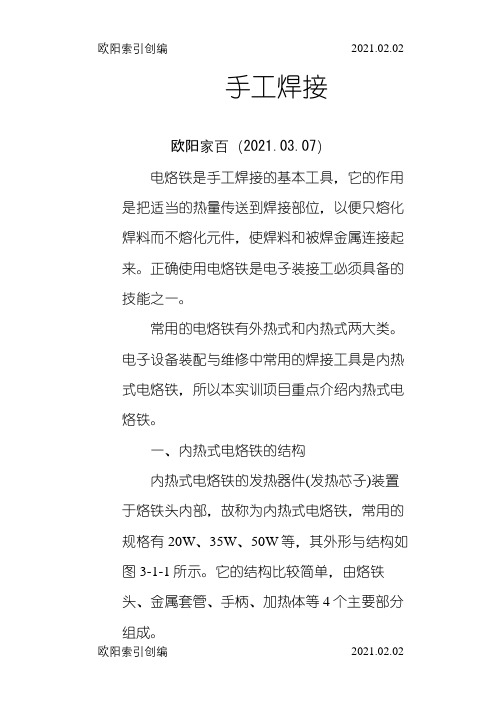

手工焊接欧阳家百（2021.03.07）电烙铁是手工焊接的基本工具，它的作用是把适当的热量传送到焊接部位，以便只熔化焊料而不熔化元件，使焊料和被焊金属连接起来。
正确使用电烙铁是电子装接工必须具备的技能之一。
常用的电烙铁有外热式和内热式两大类。
电子设备装配与维修中常用的焊接工具是内热式电烙铁，所以本实训项目重点介绍内热式电烙铁。
一、内热式电烙铁的结构内热式电烙铁的发热器件(发热芯子)装置于烙铁头内部，故称为内热式电烙铁，常用的规格有20W、35W、50W等，其外形与结构如图3-1-1所示。
它的结构比较简单，由烙铁头、金属套管、手柄、加热体等4个主要部分组成。
图3-1-1 内热式电烙铁的外形与结构图注：对于初学者来说，焊接小功率的阻容元件、晶体管、集成电路、印制电路板的焊盘或塑料导线时，选用20W的内热式电烙铁最好。
二、内热式电烙铁使用注意事项(1)烙铁头要经常保持清洁。
(2)工作时电烙铁要放在特制的烙铁架上，以免烫坏其他物品而造成安全隐患，常用的烙铁架如图3-1-2所示。
烙铁所放位置一般是在工作台的右上方，以方便操作。
(3)利用松香可判断烙铁头的温度。
焊接过程中需要使烙铁处于适当的温度，可以常用松香来判断烙铁头的温度是否适合焊接，常用松香如图3-1-3所示。
在烙铁头上化一点松香，根据松香的炽量大小判断温度最否合适，如表3-1-1所示。
图3-1-2 专用烙铁架图3-1-3 常用松香表3-1-1 利用松香判断烙铁头的温度现象烟量大小烟量小，持续时间长烟量中等，烟消失时间为6-8s烟量大，消失很快温度判断温度低，不适于焊接烙铁头温度适当，适于适于焊接温度高不适于焊接三、新烙铁的处理一把新烙铁不能拿来就用，必须先去掉烙铁头表面的氧化层，再镀上一层焊锡后才能使用。
不管烙铁头是新的，还是经过一段时间的使用或表面发生严重氧化，都要先用锉刀或细砂将烙铁头按自然角度去掉端部表层及损坏部分并打磨光亮，然后镀上一层焊锡。
第3章元器件的焊接与拆卸3.1 电烙铁电烙铁是一种将电能转换成热能的焊接工具。
电烙铁是电路装配和检修中不可缺少的工具，元器件的安装和拆卸都要用到，学会正确使用电烙铁是提高实践能力的重要前提。
1．结构电烙铁主要由烙铁头、套管、烙铁芯（发热体）、手柄和导线等组成，电烙铁的结构如图3-1-1所示。
烙铁芯通过导线获得供电后会发热，发热的烙铁芯通过金属套管加热烙铁头，烙铁头的温度达到一定值时就可以进行焊接操作了。
图3-1-1 电烙铁的结构2．种类电烙铁的种类很多，常见的有内热式电烙铁、外热式电烙铁、恒温电烙铁和吸锡电烙铁等。
（1）内热式电烙铁内热式电烙铁是指烙铁头套在发热体外部的电烙铁。
内热式电烙铁如图3-1-2所示。
内热式电烙铁体积小、重量轻、预热时间短，一般用于小元器件的焊接，它的功率一般较小，但发热元件易损坏。
图3-1-2 内热式电烙铁内热式电烙铁的烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般20W电烙铁的电阻为2.4kΩ左右，35W 电烙铁的电阻为1.6kΩ左右。
（2）外热式电烙铁外热式电烙铁是指烙铁头安装在发热体内部的电烙铁。
外热式电烙铁如图3-1-3所示。
外热式电烙铁的烙铁头长短可以调整，烙铁头越短，烙铁头的温度就越高。
烙铁头有凿式、尖锥形、圆面形和半圆沟形等不同的形状，可以适应不同焊接面的需要。
（3）恒温电烙铁恒温电烙铁是一种利用温度控制装置来控制通电时间以使烙铁头保持恒温的电烙铁。
恒温电烙铁如图3-1-4所示。
图3-1-3 外热式电烙铁图3-1-4 恒温电烙铁恒温电烙铁一般用来焊接温度不宜过高、焊接时间不宜过长的元器件。
有些恒温电烙铁还可以调节温度，温度调节范围一般在200～450℃。
（4）吸锡电烙铁吸锡电烙铁是将活塞式吸锡器与电烙铁融于一体的拆焊工具。
吸锡电烙铁如图3-1-5 所示。
在使用吸锡电烙铁时，先用带孔的烙铁头将元器件引脚上的焊锡熔化，然后让活塞运动产生吸引力，将元器件引脚上的焊锡吸入带孔的烙铁头内部，这样无焊锡的元器件就很容易拆下来了。

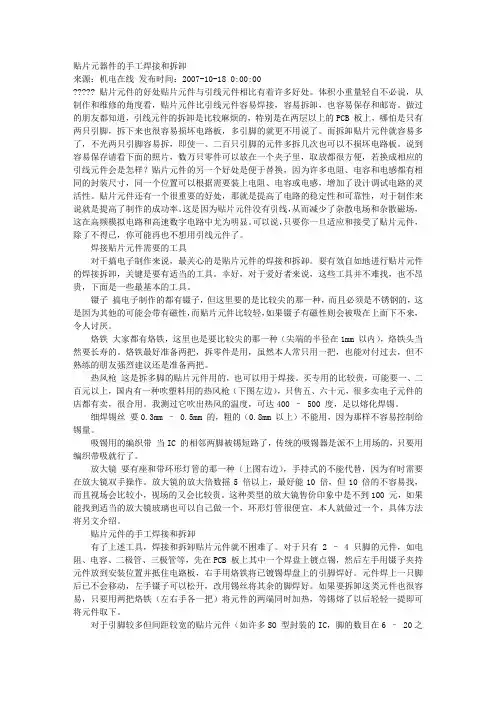

贴片元器件的手工焊接和拆卸来源：机电在线发布时间：2007-10-18 0:00:00????? 贴片元件的好处贴片元件与引线元件相比有着许多好处。
体积小重量轻自不必说，从制作和维修的角度看，贴片元件比引线元件容易焊接，容易拆卸，也容易保存和邮寄。
做过的朋友都知道，引线元件的拆卸是比较麻烦的，特别是在两层以上的PCB 板上，哪怕是只有两只引脚，拆下来也很容易损坏电路板，多引脚的就更不用说了。
而拆卸贴片元件就容易多了，不光两只引脚容易拆，即使一、二百只引脚的元件多拆几次也可以不损坏电路板。
说到容易保存请看下面的照片，数万只零件可以放在一个夹子里，取放都很方便，若换成相应的引线元件会是怎样？贴片元件的另一个好处是便于替换，因为许多电阻、电容和电感都有相同的封装尺寸，同一个位置可以根据需要装上电阻、电容或电感，增加了设计调试电路的灵活性。
贴片元件还有一个很重要的好处，那就是提高了电路的稳定性和可靠性，对于制作来说就是提高了制作的成功率。
这是因为贴片元件没有引线，从而减少了杂散电场和杂散磁场，这在高频模拟电路和高速数字电路中尤为明显。
可以说，只要你一旦适应和接受了贴片元件，除了不得已，你可能再也不想用引线元件了。
焊接贴片元件需要的工具对于搞电子制作来说，最关心的是贴片元件的焊接和拆卸。
要有效自如地进行贴片元件的焊接拆卸，关键是要有适当的工具。
幸好，对于爱好者来说，这些工具并不难找，也不昂贵，下面是一些最基本的工具。
镊子搞电子制作的都有镊子，但这里要的是比较尖的那一种，而且必须是不锈钢的，这是因为其他的可能会带有磁性，而贴片元件比较轻，如果镊子有磁性则会被吸在上面下不来，令人讨厌。
烙铁大家都有烙铁，这里也是要比较尖的那一种（尖端的半径在1mm 以内），烙铁头当然要长寿的。
烙铁最好准备两把，拆零件是用，虽然本人常只用一把，也能对付过去，但不熟练的朋友强烈建议还是准备两把。
热风枪这是拆多脚的贴片元件用的，也可以用于焊接。
贴片元件焊接方法1.1在焊接之前先在焊盘上涂上助焊剂，用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。
1.2用镊子小心地将QFP芯片放到PCB板上，注意不要损坏引脚。
使其与焊盘对齐，要保证芯片的放置方向正确。
把烙铁的温度调到300多摄氏度，将烙铁头尖沾上少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊锡，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。
在焊完对角后重新检查芯片的位置是否对准。
如有必要可进行调整或拆除并重新在PCB板上对准位置。
1.3开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊锡使引脚保持湿润。
用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。
在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。
1.4焊完所有的引脚后，用助焊剂浸湿所有引脚以便清洗焊锡。
在需要的地方吸掉多余的焊锡，以消除任何可能的短路和搭接。
最后用镊子检查是否有虚焊，检查完成后，从电路板上清除助焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。
1.5贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了;如果已放正，就再焊上另外一头。
如果管脚很细在第2步时可以先对芯片管脚加锡，然后用镊子夹好芯，在桌边轻磕，墩除多余焊锡，第3步电烙铁不用上锡，用烙铁直接焊接。
当我们完成一块电路板的焊接工作后，就要对电路板上的焊点质量的检查，修理，补焊。
符合下面标准的焊点我们认为是合格的焊点:（1）焊点成内弧形(圆锥形)。
（2）焊点整体要圆满、光滑、无针孔、无松香渍。
（3）如果有引线，引脚，它们的露出引脚长度要在1-1.2MM之间。
（4）零件脚外形可见锡的流散性好。
（5）焊锡将整个上锡位置及零件脚包围。
不符合上面标准的焊点我们认为是不合格的焊点，需要进行二次修理。
贴片元件的DIY焊接过程图解本文转自我爱方案网论坛贴片元器件因其体积特别小所以很难用电烙铁按普通元器件那样百接焊接。
而需要用特殊的焊锡膏进行焊接。
业余条件下焊接贴片元件可到市场上购买贴片焊锡膏，现在市场上常见的有两种，一种是已调好的焊锡膏，商标为“神焊”，另一种是由锡膏和调和剂调兑而成的焊锡膏，商标为“大眼牌”。
焊接的方法是：把贴片元器件放在焊盘上，然后在元件引脚和焊盘接触处涂抹上调好的贴片焊锡膏（注意涂抹的不要太多以防短路），然后用20W内热式电烙铁给焊盘和贴片元件连接处加热（温度应在220~230℃），看到焊锡熔化后即可拿开电烙铁，待焊锡凝固后焊接就完成。
焊接完后可用镊子夹一夹被焊贴片元件看有无松动，无松动（应该是很结实的）即表示焊接良好，如有松动应重新抹点贴片焊锡膏重新按上述方法焊接。
下面就图文并茂地给大家示范如何对贴片元件进行焊接。
描述:首先来张全部焊接一个点的PCB图图片:1描述:当然这是焊接贴片的必须工具图片:2.jpg描述:这个是准备焊接的DD(晕倒,稍不小心会不见)图片:3.jpg描述:夹一个的姿势图片:4.jpg描述:先用烙铁加热焊点图片:5.jpg描述:然后夹个贴片马上过去图片:6.jpg描述:等贴片固定后焊接另外一边!图片:7.jpg描述:倒,最恐怖的IC到啦!这个DD比8414还小,太密集啦!焊接这个DD有很大的难度!仔细琢磨后觉得只能采用SJW38版主的方案!先在PCB上固定贴片IC的一个脚图片:8.jpg描述:然后大规模全部堆满脚!成了这个样子图片:9.jpg图片:10.jpg描述:然后找跟细铜丝和松香图片:11.jpg描述:象拉丝苹果图片:12.jpg图片:13.jpg描述:放到IC脚上!图片:14.jpg描述:看下面的图片恐怖吧!用铜丝吸锡后是这个效果!-------好难看!图片:15.jpg描述:下面这2个DD可以必须的物品(我还差个注射器)---使用酒精的基本原因是.酒精能溶解松香图片:16.jpg描述:把酒精倒到一个小盖中(如果你找不到盖就自扁,顺便推荐一下就是龟苓膏的盖子好象不错!)图片:17.jpg描述:把焊接好的DD放进去,然后用棉签清洗!图片:18.jpg描述:你会发现松香很块就会融化而不见!图片:19.jpg描述:做点结尾工作图片:20.jpg描述:把IC拿起来后酒精会自动挥发!(在此特别提醒,因为我没有使用医用注射器,使用注射器效果会更好,因为使用注射器清洗不会有残留松香)图片:21.jpg描述:完成的样子图片:22.jpg。

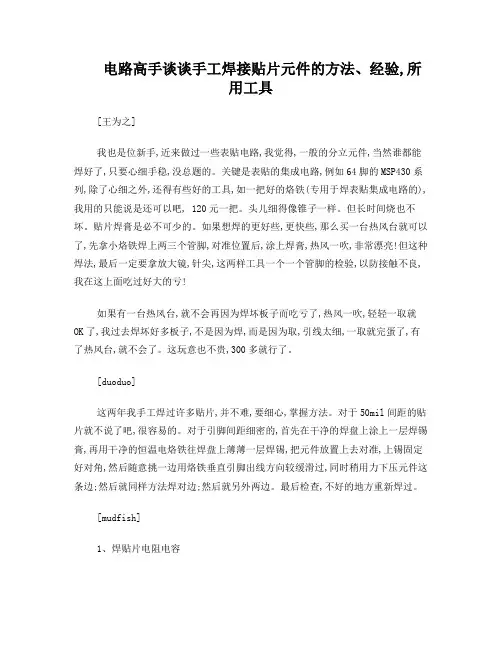

电路高手谈谈手工焊接贴片元件的方法、经验,所用工具[王为之]我也是位新手,近来做过一些表贴电路,我觉得,一般的分立元件,当然谁都能焊好了,只要心细手稳,没总题的。
关键是表贴的集成电路,例如64脚的MSP430系列,除了心细之外,还得有些好的工具,如一把好的烙铁(专用于焊表贴集成电路的),我用的只能说是还可以吧, 120元一把。
头儿细得像锥子一样。
但长时间烧也不坏。
贴片焊膏是必不可少的。
如果想焊的更好些,更快些,那么买一台热风台就可以了,先拿小烙铁焊上两三个管脚,对准位置后,涂上焊膏,热风一吹,非常漂亮!但这种焊法,最后一定要拿放大镜,针尖,这两样工具一个一个管脚的检验,以防接触不良,我在这上面吃过好大的亏!如果有一台热风台,就不会再因为焊坏板子而吃亏了,热风一吹,轻轻一取就OK了,我过去焊坏好多板子,不是因为焊,而是因为取,引线太细,一取就完蛋了,有了热风台,就不会了。
这玩意也不贵,300多就行了。
[duoduo]这两年我手工焊过许多贴片,并不难,要细心,掌握方法。
对于50mil间距的贴片就不说了吧,很容易的。
对于引脚间距细密的,首先在干净的焊盘上涂上一层焊锡膏,再用干净的恒温电烙铁往焊盘上薄薄一层焊锡,把元件放置上去对准,上锡固定好对角,然后随意挑一边用烙铁垂直引脚出线方向较缓滑过,同时稍用力下压元件这条边;然后就同样方法焊对边;然后就另外两边。
最后检查,不好的地方重新焊过。
[mudfish]1、焊贴片电阻电容先在一个焊盘上上一点锡,用镊子夹住元件焊在这个焊盘上,如果不平可用镊子调整,最后可统一在另一个焊盘上上锡,完成焊接2、表贴集成电路/连接器用松香酒精溶液做助焊剂。
焊接前先用棉签沾上助焊剂涂抹在焊盘上,稍等一会,待酒精略微挥发一些后助焊剂会发粘,此时可将元件或连接器放好,略微压一下即可,注意一定要对正!然后用烙铁把对角线的两个管脚烫一下,即可固定元件,然后就一个脚一个脚地对付吧。
也可以在烙铁头上稍微多上点锡,在元件的管脚上轻轻拉过。
贴片元件焊接的流程及注意事项
哎呀呀，贴片元件焊接可不能瞎搞哟！要想把这活儿干得漂亮，那得把流程和注意事项牢记心间呀！
先说流程，就跟走迷宫得有路线图一样。
首先，准备好工具材料，这可是基础中的基础哇！然后，清洁焊接部位，可别小看这一步，就好比要给房子打个干净的地基。
接下来，涂抹适量的焊锡膏，这就像给元件穿上一层保护衣。
再把贴片元件准确地放置在焊接位置，要一丝不苟，不能有半点马虎哟！之后，用烙铁加热焊接点，这时候要稳住，别手抖呀！最后，检查焊接质量，有问题及时返工，可不能让次品蒙混过关！
再讲讲注意事项，这可太关键啦！你想想，要是焊接温度过高，那不就把元件给烧坏了嘛，就像把花朵放在火上烤一样！而且，焊接时间也得把控好，太长太短都不行，这就跟做饭火候掌握不好一样糟。
还有哇，操作的时候要防静电，不然一不小心静电就把元件给搞坏了，这多可惜呀！另外，千万别让杂质混入焊接点，那会影响焊接效果的，就像在美味的汤里掉进了沙子。
哎呀呀，贴片元件焊接可不能大意，每个环节都要精心对待，这样才能做出高质量的产品，才能在电子世界里畅游无阻呀！。
贴片集成电路的拆卸焊接操作过程贴片集成电路（Surface Mount Device，简称SMD）是一种与电路板表面焊接的电子元器件。
与传统的插针电子元件相比，SMD电路更小巧、更轻便、更适合高密度的电路设计。
以下是贴片集成电路的拆卸焊接操作过程。
1.准备工作在进行任何操作之前，首先需要准备一些工具和设备。
这些包括焊锡台、焊锡丝、镊子、烙铁、焊锡吸焊器、吸锡线等。
另外还需要一块反光垫以提供稳定的工作平台。
确保工作环境安全，并戴上适当的防护设备，如防静电手套或腕带。
2.烙铁预热使用烙铁烧热之前，先确保烙铁头的清洁，并修剪一些新焊锡以确保其整洁。
将烙铁插入焊锡台，并调整合适的温度以满足焊接需求。
不同的焊接点可能需要不同的温度值，一般可根据焊接材料的说明进行设置。
3.烙铁加热焊点将预热好的烙铁头对准焊点，并轻轻地接触焊点。
此时焊锡丝应靠近烙铁头，以便焊锡能够被加热并溶化。
注意不要过度加热焊点，以免损坏电路板或其他元件。
4.添加焊锡当焊点开始加热时，将焊锡丝轻轻触碰焊点边缘。
焊锡会迅速融化并涂敷在焊点上。
注意不要添加过多的焊锡，以免产生冷焊现象。
除此之外，焊锡应平坦均匀地分布在焊点上。
5.焊接时间焊接时间应尽可能短，以保持电路板和其他元件的安全性。
通常情况下，焊接时间在数秒到十多秒之间，具体取决于焊点大小和要求。
当焊接完成后，迅速将烙铁移开。
6.检查焊点在焊接完成后，及时对焊点进行检查。
焊接点应该坚固、平整，没有裂缝或干路现象。
如果有问题，可以使用焊锡吸焊器或吸锡线修复焊点。
7.拆卸SMD如果需要拆卸SMD电路，首先需先升温SMD焊点。
一种常用的方法是使用加热风枪或热风枪将整个SMD区域加热，以使熔化焊点。
在加热的过程中，用镊子或吸锡线谨慎地轻轻拆下SMD电路。
8.清理工作在焊接完成后，要及时清理工作区域，尤其是焊渣和其他杂质。
使用吸锡线或焊锡吸焊器吸取残留的焊锡，保持工作区域的整洁。
这是贴片集成电路的拆卸焊接操作过程。
