贴片电子元器件焊接技巧

贴片元件的手工焊接技巧及焊接方法手工焊接是一种常见的贴片元件焊接技术。

下面，我将详细介绍贴片元件的手工焊接技巧及焊接方法。

手工焊接贴片元件的技巧如下：1.准备工作：在开始之前，确保焊接区域整洁，并备齐所需的焊接工具和材料，如焊锡丝、焊锡通、镊子、钳子等。

2. 选择合适的焊锡丝：根据贴片元件大小选择合适直径的焊锡丝，常用的直径有0.5mm和0.6mm。

焊锡丝应选用含有活性剂的镀银亮锡丝，以提高焊接质量。

3.控制温度：焊接温度应适中，过高可能导致焊锡流动不均匀或贴片元件受损，过低则可能导致焊锡无法熔化。

一般来说，焊接温度在300-350℃之间是较为适宜的。

4.焊锡的涂敷：焊接前可以在焊点处先涂敷少量的焊锡通，以提高焊锡的润湿性。

然后，将焊锡丝沿着焊点方向放置于焊接区域，用烙铁加热焊锡丝并使其熔化。

5.点熔焊接法：点熔焊接法适用于较小的贴片元件。

将焊锡熔化后，用烙铁将焊锡点熔化，然后快速将焊点埋入焊锡熔池内，使焊点与焊盘充分接触，并保持几秒钟，待焊锡冷却凝固后，焊接完成。

6.拖移焊接法：拖移焊接法适用于较大的贴片元件。

将焊锡熔化后，在焊点附近迅速拖出一段约2-3毫米的焊锡流动线，然后迅速将贴片元件放置于焊锡流动线上。

整个焊接过程应快速而准确。

7.检查焊接质量：焊接完成后，应仔细检查焊接质量。

焊点应呈圆形，与焊盘充分接触，并没有短路、冷焊和虚焊等问题。

1.首先，将焊接区域整洁，并确保焊盘的垫距和孔径与贴片元件匹配。

2.使用镊子或钳子将贴片元件固定在焊盘上，确保元件的正确位置。

3.将焊锡丝沿着焊点方向放置于焊接区域，用烙铁加热焊锡丝并使其熔化。

4.对于小型贴片元件，可以采用点熔焊接法，将焊点埋入焊锡熔池内，并保持几秒钟。

5.对于较大的贴片元件，可以采用拖移焊接法，快速将贴片元件放置于焊锡流动线上，并保持几秒钟。

6.焊接完成后，用放大镜等工具仔细检查焊接质量，确保焊点的质量符合要求。

总结起来，贴片元件的手工焊接需要掌握正确的焊接技巧和方法，并通过充分的练习和实践提高焊接质量。

贴片式元器件的焊接技巧，详细教程贴片式元器件一般包括贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管和贴片集成电路等。

其中贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管等的焊接方法基本相同，而贴片集成电路的则有所不同。

下面分别介绍这些贴片元器件的焊接方法。

焊接贴片电阻器贴片电阻器一般耐高温性能较好，可以采用热风枪进行焊接。

在使用热风枪焊接时，温度不要太高，时间不要太长，以免损坏相邻元器件或使电路板另一面的元器件脱落;风量不要太大，以免吹跑元器件或使相邻元器件移位。

焊接贴片电阻器的方法如下：1)首先将热风枪的温度开关调至5级，风速调至2级，然后打开热风枪的电源开关，如图1-39所示。

图1-39 调节热风枪2)用镊子夹着贴片元器件，然后将电阻器的两端引脚蘸少许焊锡膏。

3)将电阻器放在焊接位置，然后将热风枪垂直对着贴片电阻器加热，如图1-40所示。

4)加热3s，待焊锡熔化后停止加热，然后用电烙铁给元器件的两个引脚补焊，加足焊锡，如图1-41所示。

图1-40 加热电阻器图1-41 焊好的电阻器【提示】对于贴片电阻器的焊接一般不用电烙铁，因为用电烙铁焊接时，由于两个焊点的焊锡不能同时熔化可能焊斜;另一方面，在焊第二个焊点时，由于第一个焊点已经焊好，如果下压第二个焊点，可能会损坏电阻器或第一个焊点。

拆焊这类元件时，要用两个电烙铁同时加热两个焊点使焊锡熔化，在焊点熔化状态下用电烙铁尖向侧面拨动使焊点脱离，然后用镊子取下。

焊接贴片电容器对于普通贴片电容器(表面颜色为灰色、棕色、土黄色、淡紫色和白色等)，焊接的方法与焊接贴片电阻器相同，可参考贴片电阻器的焊接方法，这里不再赘述。

对于上表面为银灰色、侧面为多层深灰色的涤纶贴片电容器和其他不耐高温的电容器，不能用热风枪加热，而要用电烙铁进行焊接，用热风枪加热可能会损坏电容器。

具体焊接方法如下：1)首先在电路板的两个焊点上涂上少量焊锡，然后用电烙铁加热焊点，当焊锡熔化时迅速移开电烙铁，这样可以使焊点光滑，如图1-42所示。

贴片电子元器件焊接技巧贴片电子元器件是现代电子产品中广泛使用的一种元器件，其小巧轻薄的特点使得它们成为了电子产品中不可或缺的一部分。

然而，贴片电子元器件的焊接过程与传统的插针元器件不同，需要掌握特殊的技巧和方法。

下面将介绍一些贴片电子元器件焊接的常用技巧，希望对广大电子爱好者有所帮助。

首先，正确的工具和设备是贴片电子元器件焊接的前提。

常用的工具有烙铁、镊子、放大镜等。

选择适当功率的烙铁以及可调节温度的烙铁站对焊接工作非常重要。

此外，要保持工作环境的整洁和光线的明亮，以便观察和操作。

其次，焊接前需要充分了解焊接元器件的规格和要求。

例如，焊接时需要注意的温度、焊接时间、焊接角度等。

同时，需要了解焊接板的特性，如耐热性、导热性等。

这些信息对正确进行焊接操作至关重要。

接下来，合理安排焊接顺序。

在焊接贴片电子元器件时，应根据焊接难度和元器件的位置进行合理的焊接安排。

一般来说，从低高度到高高度的顺序进行焊接可以减少影响周围贴片元器件的风险。

然后，正确使用焊锡和焊剂。

焊锡的选择应根据焊接板的材料和元器件的要求进行合理选择。

焊锡的熔点一般为180-220℃，可减少焊接板和元器件的热变形。

焊剂的选择应具有良好的润湿性和可靠的去污功能，以确保焊接质量。

此外，要注意焊接时间和热量的控制。

焊接时间过长会产生过多的热量导致焊接点和周围元器件的热损伤。

焊接时间过短会导致焊接点与焊盘接触不良。

因此，在焊接时应控制好焊接时间和热量，并在焊接过程中不断观察焊接点的状态，确保焊接质量。

最后，进行焊接后的检查和测试。

焊接完成后，应使用万用表、短路检测仪等工具对焊接点进行检查和测试，确保焊接的可靠性和质量。

总结起来，贴片电子元器件焊接技巧主要包括选择适当的工具和设备、充分了解焊接规格和要求、合理安排焊接顺序、正确使用焊锡和焊剂、控制焊接时间和热量以及进行焊后的检查和测试。

通过掌握这些技巧，可以提高贴片电子元器件焊接的效果和质量。

希望这些技巧对电子爱好者们有所帮助。

贴片焊接技巧
贴片焊接是电子行业中常见的一种焊接方式，它的优点是占用空间小，适用于高密度集成电路板的焊接。

然而，贴片焊接也有它的一些技巧和注意事项。

要注意的是贴片元件的正确安装方向。

在安装贴片元件的时候，需要注意引脚的编号，确保引脚的位置和编号是正确的。

如果引脚的位置或编号不正确，会导致元件无法正常工作，甚至损坏整个电路板。

要注意焊接温度和时间。

贴片元件的焊接温度和时间是至关重要的，过高或过低的温度都会对元件的性能产生负面影响。

在焊接的过程中，需要根据元件和电路板的材料选择合适的焊接温度和时间，以确保焊接的质量和稳定性。

要注意焊接的位置。

在贴片焊接过程中，需要确保焊接位置的准确性和稳定性，以避免元件和电路板的损坏或失效。

特别是在高密度集成电路板的焊接过程中，更需要注意焊接位置的准确性和可靠性。

还需要注意使用适当的焊接工具和材料。

在贴片焊接过程中，需要使用适当的焊接工具和材料，以确保焊接的质量和可靠性。

例如，需要使用合适的焊锡线和焊接垫来进行焊接，以确保焊接的稳定性和一致性。

还需要注意贴片焊接的检验和测试。

在贴片焊接完成后，需要进行相关的检验和测试，以确保焊接质量的稳定性和一致性。

例如，可以使用X射线检测和光学显微镜检测来检测焊接的质量和可靠性。

贴片焊接技巧的掌握对于电子行业的从业人员来说非常重要。

需要注意的是，贴片焊接的质量和稳定性取决于多个因素，包括焊接温度、时间、位置、工具和材料等。

只有掌握了这些技巧和注意事项，才能确保贴片焊接的质量和可靠性，为电子产品的稳定性和性能提供保障。

贴片焊接技巧
贴片焊接技巧是电子制造中非常重要的一项技术，它是将电子元件焊接到电路板上的一种方法，具有高可靠性和高生产效率的特点。

以下是一些贴片焊接技巧，旨在提高焊接质量和工作效率：
1. 确保焊接设备处于正常工作状态：在进行贴片焊接之前，需要确保所需设备都正常工作。

如焊接机，热风枪等。

2. 熟悉焊接工艺参数：不同的电子元件具有不同的焊接参数，如温度、时间、电流等，需要根据不同的元件进行调整。

3. 制定好焊接顺序：在进行焊接时，需要有一个明确的焊接顺序，以确保焊接质量和工作效率。

4. 确保正确的元件方向：在进行焊接之前，需要检查元件的方向是否正确，以避免出现反装情况。

5. 使用高质量的焊接材料：使用高质量的焊接材料可以提高焊接质量和可靠度。

6. 注意防静电：贴片元件对静电敏感，因此需要采取措施防止静电干扰。

7. 确保焊接点干净：在进行焊接时，需要确保焊接点干净，以避免焊接点出现虚焊或者开路情况。

8. 适当调整焊接温度：焊接温度过高或者过低都会影响焊接效果，需要根据元件进行适当的调整。

以上是一些贴片焊接技巧，希望能够帮助大家提高焊接质量和工作效率。

在进行贴片焊接时，需要严格按照焊接工艺流程进行操作，
以确保焊接质量和可靠性。

焊接贴片元件技巧
焊接贴片元件是一项非常重要的技术,可以确保元件在使用时不会出现任何问题。

以下是一些焊接贴片元件的技巧:
1. 选择合适的焊接工具:不同的焊接工具适用于不同类型的元件,因此在选择焊接工具时要考虑元件的类型和大小。

一般来说,常用的焊接工具包括锡焊焊接机、飞溅控制焊接机和电子焊接炉等。

2. 预热和冷却:在焊接前,需要对焊接区域进行预热和冷却。

预热可以提高焊接的成功率,冷却可以消除热应力,避免元件变形。

预热和冷却的时间和温度要根据元件的类型和材料来确定。

3. 选择合适的焊接材料:焊接材料包括焊锡、焊丝和焊条等。

不同的焊接材料适用于不同类型的元件,因此在选择时要考虑元件的类型和材料。

4. 控制焊接电流和电压:焊接电流和电压是影响焊接质量的重要因素。

一般来说,焊接电流要适中,太大会增加焊接难度和成本,太小则会降低焊接质量和效率。

焊接电压要根据元件的类型和材料来确定,一般来说,要保持稳定的连接,焊接电压可以适当升高。

5. 清洁焊接区域:在焊接前,需要对焊接区域进行清洁。

清除元件周围的氧化物和污垢可以确保焊接的稳定性和成功率。

6. 检查焊接质量:在焊接完成后,需要对焊接质量进行检查。

检查包括检查焊点的强度、颜色和外观等,如果发现任何问题,需要及时进行修复或更换。

焊接贴片元件需要熟练掌握各种技巧和经验,以确保元件在使用时不会出现任何问题。

在选择焊接工具、材料、电流和电压时,要考虑元件的类型和材料,并在焊接前进行适当的清洁和检查,以确保焊接质量和稳定性。

贴片元件焊接方法一、焊接数字电路小板的方法和要点所谓之,磨刀不误砍柴功,行家一出手就知有没有。

对于一个合格的维修工来说，不仅要有过硬的技术，还要有一手漂亮的焊锡技术，特别在数字电路小板的维修中，如果焊接技术不过关的话，不但修不好小板，更有可能造成小板的报废，下面我向大家简要介绍焊接数字电路小板的方法和应注意的几个问题。

我们焊接数字电路小板的原理就是利用液体独有的一种特征：“表面张力”，那就是在液体的表面会形成一种张力，将液体的表面向四周伸展。

添加松香的目的，一是助焊，其二就是增加焊锡的表面张力。

焊接小板时，我们一定要保证IC的脚上有足够的松香。

有些师傅在维修时，往往喜欢在IC的脚上来回不停的焊，结果造成IC的脚不但没能焊好，还造成联焊、还将底板的铜皮给烧化掉，从而造成整个小板的报废，有些师傅在问，如果只加松香不加锡能拖开焊锡吗？刚刚讲到，松香不仅是助焊剂，又同时具有增加表面张力的作用，所以说，我们应掌握好这一规律，只加锡而不加松香，焊锡的流动性不大，表面张力不够大，拉不开焊锡的表面，所以也无法焊好元件，更不谈焊接漂亮了，只加松香，少加焊锡，有可能能够将IC脚上的焊锡拖开，但比较困难，没有焊锡只有松香，松香很快就烧焦、碳化，在IC的脚上结成一种碳渣，因此也很难焊好，只有加上足够的焊锡和适量的松香，可以起到受热均匀，保护到IC不被烫坏，起到保护的作用，同时，足够的焊锡还可以防止假焊的产生。

二、数字电路小板焊接的直接和间接方法1、直接方法是我们常用的一种方法，根据使用的工具，我们也要采取不同的方法。

我们常用的恒温烙铁，烙铁头有扁嘴、斜口、尖头等几种，尖嘴是用来焊小面细密的零件，在焊接IC时，一般都用不上；扁嘴烙铁头焊接的基本方法：烙铁嘴与IC脚平行，烙铁手柄朝下倾斜，小板要求竖立，并让小板上端朝自己一方倾斜一定的夹角，这样做的目的，主要是为了防止焊止焊锡掉落时，掉到其下面的元件上面，如果小板保持直立，而不让上方朝自己一边倾斜的话，焊锡随着流下来，很有可能流到下边元器件上边，造成其它的元件短路，另外，小板保持一定的倾斜角度之外，还要让IC的边保持一种斜坡状态，这样，焊锡可以顺着IC的脚从高处流向低处，这样我们就可以轻松的把IC焊好了。

贴片焊接技巧贴片焊接技巧贴片焊接是一种常见的电子元器件连接方式，具有体积小、重量轻、可靠性高等优点。

然而，由于其尺寸小、焊点间距窄，因此需要掌握一些技巧才能保证焊接质量。

下面介绍一些贴片焊接的技巧。

1. 烙铁的选择在进行贴片焊接时，应选择适合尺寸的烙铁头。

对于较小的元器件，建议使用尖头烙铁头；对于较大的元器件，则应使用扁平或圆头烙铁头。

同时，要确保烙铁头表面光滑无损。

2. 清洁工作在进行贴片焊接前，应清洗并擦拭工作台面和烙铁头。

这样可以避免灰尘和杂物影响焊接效果。

3. 控制温度在进行贴片焊接时，应注意控制温度。

过高的温度会导致元器件受损或熔化，而过低的温度则会导致焊点不牢固。

因此，在进行贴片焊接时，应根据元器件类型和大小设置适当的温度。

4. 焊接位置在进行贴片焊接时，应选择合适的焊接位置。

建议将元器件放置在中央位置，以确保焊点均匀分布。

5. 焊锡量在进行贴片焊接时，应注意控制焊锡量。

过多的焊锡会导致元器件受损或短路，而过少的焊锡则会导致焊点不牢固。

因此，在进行贴片焊接时，应根据元器件大小和类型设置适当的焊锡量。

6. 焊接时间在进行贴片焊接时，应注意控制焊接时间。

太长的时间会导致元器件受损或熔化，而太短的时间则会导致焊点不牢固。

因此，在进行贴片焊接时，应根据元器件大小和类型设置适当的焊接时间。

7. 检查工作在完成贴片焊接后，应检查工作是否完成。

检查方式包括：检查元器件是否正常；检查所有连接是否牢固；检查所有连接是否正确；检查电路板上是否有任何问题等。

8. 防静电在进行贴片焊接时，应注意防止静电干扰。

静电干扰可能会导致元器件受损或烧毁。

因此，在进行贴片焊接时，应使用防静电设备，并避免在干燥的环境中工作。

9. 焊接顺序在进行贴片焊接时，应注意控制焊接顺序。

建议先焊接较小的元器件，再焊接较大的元器件。

这样可以避免大型元器件挡住小型元器件，影响焊接效果。

10. 维护设备在进行贴片焊接时，应注意维护设备。

定期清洁烙铁头和工作台面，检查设备是否正常运行。

贴片焊接技巧_贴片焊接要领贴片焊接是现代电子制造过程中常用的一种焊接方法。

它通过在电路板上接触贴片元件的引脚，并使用热熔剂和热风等方式将元件固定在电路板上。

下面是一些贴片焊接的要领和技巧：1.准备工作：在开始焊接之前，需要做一些准备工作。

首先，确保焊接环境干燥和清洁，以避免灰尘或湿气对焊接质量的影响。

其次，准备好所需的焊接设备和材料，例如焊锡丝、焊接烙铁和热风枪等。

2.选择合适的焊接温度和时间：不同的贴片元件和电路板材料需要不同的焊接温度和时间。

一般来说，焊接温度应该足够高以使焊锡熔化，但同时又不会损坏元件或电路板。

焊接时间应该足够长以确保焊锡充分润湿引脚和电路板。

3.正确安装贴片元件：在焊接前，需要将贴片元件正确地安装在电路板上。

首先，确保贴片元件的引脚与电路板上的焊盘对齐。

然后，使用适当的工具和技术将元件固定在电路板上，例如使用贴片粘合剂或热风枪等。

4.使用适当的焊锡量：在焊接过程中，需要注意使用适当的焊锡量。

焊锡量过少可能导致焊点不牢固，焊锡量过多则可能导致短路或引脚之间的电气连接不良。

因此，建议根据贴片元件和焊接要求确定合适的焊锡量。

5.控制焊接时间和温度：焊接时间和温度是贴片焊接中关键的参数。

焊接时间过短可能导致焊点不牢固，焊接时间过长则可能损坏贴片元件或电路板。

类似地，焊接温度过高可能导致元件烧毁，焊接温度过低则可能导致焊点不牢固。

因此，需要根据具体情况控制焊接时间和温度。

6.注意静电防护：贴片元件对静电非常敏感，因此在焊接过程中需要注意静电防护。

可以通过使用静电脚垫、静电手套和静电吸尘器等设备来减少静电对贴片元件的影响。

7.质量检验和修复：在完成焊接之后，需要进行质量检验以确保焊接质量。

可以使用测试仪器和方法对焊点进行检测，例如使用显微镜观察焊点的形态和结构，使用电阻计测量焊点的电阻等。

如果发现焊接缺陷或问题，需要及时对其进行修复和修补。

总的来说，贴片焊接是一项需要一定技巧和经验的工作。

贴片元件焊接方法1、在焊接之前先在焊盘上涂上助焊剂，用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。

2、用镊子小心地将QFP芯片放到PCB板上，注意不要损坏引脚。

使其与焊盘对齐，要保证芯片的放置方向正确。

把烙铁的温度调到300多摄氏度，将烙铁头尖沾上少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊锡，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。

在焊完对角后重新检查芯片的位置是否对准。

如有必要可进行调整或拆除并重新在PCB板上对准位置。

3、开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊锡使引脚保持湿润。

用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。

在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。

4、焊完所有的引脚后，用助焊剂浸湿所有引脚以便清洗焊锡。

在需要的地方吸掉多余的焊锡，以消除任何可能的短路和搭接。

最后用镊子检查是否有虚焊，检查完成后，从电路板上清除助焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。

5、贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了;如果已放正，就再焊上另外一头。

如果管脚很细在第2步时可以先对芯片管脚加锡，然后用镊子夹好芯，在桌边轻磕，墩除多余焊锡，第3步电烙铁不用上锡，用烙铁直接焊接。

当我们完成一块电路板的焊接工作后，就要对电路板上的焊点质量的检查，修理，补焊。

符合下面标准的焊点我们认为是合格的焊点:（1）焊点成内弧形(圆锥形)。

（2）焊点整体要圆满、光滑、无针孔、无松香渍。

（3）如果有引线，引脚，它们的露出引脚长度要在1-1.2MM之间。

（4）零件脚外形可见锡的流散性好。

（5）焊锡将整个上锡位置及零件脚包围。

不符合上面标准的焊点我们认为是不合格的焊点，需要进行二次修理。

（1）虚焊：看似焊住其实没有焊住，主要原因是焊盘和引脚脏，助焊剂不足或加热时间不够。

贴片元件的焊接技巧(图解)
进行贴片焊接有效的方式是拖焊。

如果熟悉了拖焊，你基本可以使用一把烙铁+松香完成所有贴片的焊接。

在焊接前我们特别提到工具：
最好使用斜口的扁头烙铁，考虑到以后实际焊接有防静电的要求，建议使用焊台!
言归正传：
1.首先把IC平放在焊盘上
2.对准后用手压住
3.然后使用融化的焊丝，随意焊接IC的数个脚来固定IC
4.四面全部用融化的焊丝固定好
5.固定好后在IC脚的头部均匀的上焊丝
6.四周全部上焊丝
7.接下来就是拖焊的重点来啦!把PCB斜放45度，可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动
8.把烙铁头放入松香中，甩掉烙铁头部多余的焊锡
9.把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分
10.接下来的动作将是整个拖焊的核心：使烙铁按照以下方式运动
11.重复以上的动作后达到以下的效果
12.四面使用同样的方法
14.粘上焊锡
16.拖焊
17.SSOP的操作
18.焊接完成后的效果
19. 表面很多松香
20. 用酒精清洗
11
21.最终的效果
12。

贴片元件焊接方法随着电子技术的不断发展，贴片元件已成为现代电子产品中不可或缺的一环。

贴片元件的小型化、高密度、高可靠性等特点，使其广泛应用于移动通讯、计算机、家用电器、汽车电子等领域。

而贴片元件的焊接则是制造电子产品中重要的工艺环节之一。

本文将介绍贴片元件的焊接方法及注意事项。

一、贴片元件焊接方法1. 热风烙铁法热风烙铁法是一种常见的贴片元件手工焊接方法。

该方法需要使用热风枪和烙铁，先用热风枪对焊点进行预热，再用烙铁将焊锡加热熔化，将贴片元件与焊点连接。

该方法操作简单，适用于小批量、多品种的焊接需求。

2. 热板法热板法是一种自动化贴片元件焊接方法。

该方法需要使用热板机，将焊点预热到一定温度，再将贴片元件放置在焊点上，通过热板的热量将焊锡熔化，将贴片元件与焊点连接。

该方法适用于大批量、单品种的焊接需求。

3. 红外线烤箱法红外线烤箱法是一种批量贴片元件焊接方法。

该方法需要使用红外线烤箱，将焊点和贴片元件放置在烤箱内，通过红外线的热量将焊锡熔化，将贴片元件与焊点连接。

该方法适用于大批量、多品种的焊接需求。

4. 焊接波法焊接波法是一种自动化贴片元件焊接方法。

该方法需要使用焊接波机，将焊点预热到一定温度，再将贴片元件放置在焊点上，通过焊接波的热量将焊锡熔化，将贴片元件与焊点连接。

该方法适用于大批量、单品种的焊接需求。

二、贴片元件焊接注意事项1. 焊接温度贴片元件的焊接温度是影响焊接质量的重要因素。

焊接温度过高会导致焊点烧焦、元件损坏，而焊接温度过低会导致焊点不牢固、接触不良。

因此，在焊接过程中要根据元件的尺寸、厚度、材料等特点，选择适当的焊接温度。

2. 焊接时间贴片元件的焊接时间也是影响焊接质量的重要因素。

焊接时间过长会导致元件受热过度，容易损坏，而焊接时间过短会导致焊点不完全熔化，接触不良。

因此，在焊接过程中要根据元件的尺寸、厚度、材料等特点，选择适当的焊接时间。

3. 焊接位置贴片元件的焊接位置也是影响焊接质量的重要因素。

贴片电子元器件焊接技巧1.焊接设备的选择：选择适合焊接贴片电子元件的设备，通常有手动焊接烙铁、热风枪和回流焊机。

手动焊接烙铁适用于小批量和维修焊接，热风枪适用于中小批量生产，回流焊机适用于大批量生产。

2.温度的控制：贴片电子元器件焊接的温度很关键，过高的温度会导致焊点熔化不均匀或焊点损坏，而过低的温度则会导致焊点不牢固。

建议根据焊接材料和元器件封装类型选择合适的焊接温度。

3.焊接时间的掌握：焊接时间的掌握也非常重要。

如果焊接时间太长，会导致焊点过热，元器件烧坏；而焊接时间太短，焊点未熔化，连接不牢固。

所以要根据焊接材料和元器件封装类型合理控制焊接时间。

4.焊锡的选择：选择合适的焊锡是焊接质量的关键。

一般来说，选择符合贴片元器件封装规范的无铅焊锡。

焊锡应具有良好的润湿性，能够迅速覆盖焊垫和焊点，并且要容易熔化。

5.焊接前的准备工作：在焊接前，要保证焊接工作区域清洁整齐，没有灰尘和杂物。

可以使用酒精或电子专用清洁剂擦拭焊接区域和元器件封装，确保焊接质量。

6.焊接技巧：焊接时，要保持手稳定，焊接头和焊点尽量保持垂直，并且将焊接头和焊点尽量靠近，减少焊接时的距离。

使用适当的焊锡量，并用足够的热量将焊锡熔化，使其快速流动，润湿焊垫和焊点。

焊接后应及时检查焊点质量，确保焊接牢固。

7.防静电措施：对于静电敏感元器件，焊接时要采取防静电措施，如戴静电手环、使用抗静电垫等。

此外，静电敏感元器件还要避免手持和磨擦，以免产生静电引起元器件损坏。

8.针对不同封装的处理：不同的贴片元器件封装方式可能需要不同的焊接技巧。

例如，对于较小的封装元器件，可选择微型焊嘴和高倍率的显微镜进行焊接，以提高精度和放大焊接细节。

总之，贴片电子元器件的焊接需要掌握一定的技巧和经验。

通过选择合适的设备和材料，控制好温度和焊接时间，以及采取适当的焊接技巧，可以提高焊接质量和效率。

小型贴片元件的焊接技巧
1. PCB工艺设计：在PCB设计之前考虑元件的大小、型号以及焊盘的尺寸、布线连接等因素，确保适合小型贴片元件的焊盘布局。

2.使用烙铁：选择合适的烙铁头，选择合适的温度范围和时间来焊接贴片元件，避免烙铁头过大或过小。

3.合理使用焊锡：选择适当的焊锡，调节烙铁温度，注意烙铁头上的锡量不要过多或过少，并尽可能让锡均匀地分布在焊盘上以保证良好的焊接效果。

4.精细化处理：使用放大镜或显微镜等工具让焊接过程变得简单或者更方便。

这可以保证焊接正确性而减小粘接电路板的风险。

5.避免短路：在焊接小型贴片电阻、电容等元件时，需要保证焊盘上的锡很少、并尽可能地少碰到相邻的焊盘，避免短路现象的发生。

6.清理工作：在焊接整个电路板之后，清理焊接点和周围区域上多余的剩余锡，以确保电路板表面有极好的平整度。

7.尽可能减少锡的使用：对于这个比站的板，使用过大的数量对设计造成的影响巨大，所以需要注重焊锡用量的减少。

8.进行检查：完成焊接后，最好进行自我检查或者询问他人进行检查确认，并通过其他测试装置或设备进行检查，验证焊接的质量是否准确。

贴片元件的焊接技术第一部分：焊粘片元件安装之前请不要急于动手，应先查阅相关的技术资料以及本说明，然后对照原理图，了解印刷电路板、元件清单，并分清各元件，了解各元件的特点、作用、功能，同时核对元件数量。

准备好电烙铁、万用表、剪钳和镊子等必备工具，按照从低到高顺序，依次安装并焊接元件到电路板。

贴片元件的总体焊接方法是：先固定，后焊接。

由于贴片元件没有固定孔，如果不先固定的话，焊接的时候容易导致元件移位，所以焊接前需要先将元件固定。

一、贴片IC1404焊接1、先用烙铁在元件一个引脚的焊盘上镀锡，用镊子夹住元件，摆正位置，然后固定元件。

（一般是在四角的其中一个引脚上镀锡，然后固定。

）2、一手拿着焊锡丝，另一只手拿着烙铁，分别固定剩余的4角的3个脚，焊接的时候注意焊接力度，千万不要让元件移位，四个角都固定后，再焊接的时候，元件就不会发生移位了。

（如果担心自己摆不正元件，可以先用松香固定元件的四个角，方法是：用镊子夹住元件，放在焊盘上，确认焊盘对整齐后，用镊子夹住一小块松香，轻轻放到引脚上，用烙铁加热松香使其溶化，然后移开烙铁，让松香凝固，这样芯片就被固定住了，同样的方法固定好全部4个角，然后再次检查元件是否摆正，确认元件摆正后，用烙铁熔化焊锡重新固定元件的4个角。

）3、元件固定好后，一手拿焊锡，一手拿烙铁，烙铁尖放在元件的一角上，焊锡放在烙铁尖上，让焊锡融化，等焊锡融化成一个比较大的圆球后，向没有焊接焊锡的引脚方向慢慢移动烙铁（这时候可以使板子稍微向烙铁移动的方向倾斜一下，以便焊锡更好的流动），注意移动速度要慢，每移动到一个引脚处时要让焊锡在这个引脚处充分融化，这样才能确保该引脚不会被虚焊，移动的时候力度一定要轻，力度过大会损坏元件的引脚，这个过程需要多多练习才能够熟练操作，当烙铁拖过一边后，这一边的引脚就焊好了，通常一边焊接后，最后的几个引脚会被多余的焊锡连在一起，这时候可以甩掉烙铁头上多余的焊锡，将烙铁头在松香里面蘸一下，然后小心的用烙铁头在引脚之间划过，以去除多余焊锡，也可以将烙铁头放在连在一起的引脚处，拿起板子，待焊锡溶化后，用力把板子砸在桌子上，这样就能磕掉多余的焊锡，不过这样容易让锡渣流到板子的其他地方，注意把溅出的锡渣清理掉。

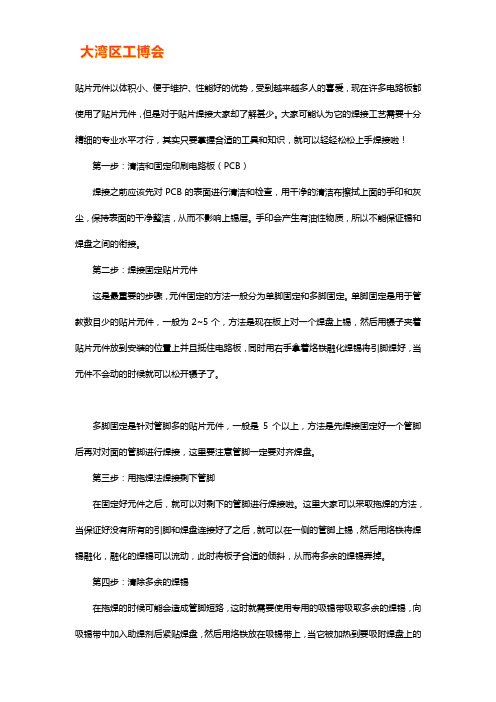

贴片元件以体积小、便于维护、性能好的优势，受到越来越多人的喜爱，现在许多电路板都使用了贴片元件，但是对于贴片焊接大家却了解甚少。

大家可能认为它的焊接工艺需要十分精细的专业水平才行，其实只要掌握合适的工具和知识，就可以轻轻松松上手焊接啦！第一步：清洁和固定印刷电路板（PCB）焊接之前应该先对PCB的表面进行清洁和检查，用干净的清洁布擦拭上面的手印和灰尘，保持表面的干净整洁，从而不影响上锡层。

手印会产生有油性物质，所以不能保证锡和焊盘之间的衔接。

第二步：焊接固定贴片元件这是最重要的步骤，元件固定的方法一般分为单脚固定和多脚固定。

单脚固定是用于管教数目少的贴片元件，一般为2~5个，方法是现在板上对一个焊盘上锡，然后用镊子夹着贴片元件放到安装的位置上并且抵住电路板，同时用右手拿着烙铁融化焊锡将引脚焊好，当元件不会动的时候就可以松开镊子了。

多脚固定是针对管脚多的贴片元件，一般是5个以上，方法是先焊接固定好一个管脚后再对对面的管脚进行焊接，这里要注意管脚一定要对齐焊盘。

第三步：用拖焊法焊接剩下管脚在固定好元件之后，就可以对剩下的管脚进行焊接啦。

这里大家可以采取拖焊的方法，当保证好没有所有的引脚和焊盘连接好了之后，就可以在一侧的管脚上锡，然后用烙铁将焊锡融化，融化的焊锡可以流动，此时将板子合适的倾斜，从而将多余的焊锡弄掉。

第四步：清除多余的焊锡在拖焊的时候可能会造成管脚短路，这时就需要使用专用的吸锡带吸取多余的焊锡，向吸锡带中加入助焊剂后紧贴焊盘，然后用烙铁放在吸锡带上，当它被加热到要吸附焊盘上的焊锡纸融化后，轻轻从焊盘的一端向另一端拖拉，多余的焊锡就被吸进吸锡带中了。

第五步：清理元件焊接处最后贴片焊接好了之后，可以用棉签沾着酒精擦拭焊接处周围，注意控制好酒精的使用量，而且擦拭的力度不要太大，也不要太小，能让残余物去除就行了。

贴片焊接不难，只要大家好好学习并且勤加练习，就能够把握好焊接的手法，最后总结一下过程，主要是清理、固定、焊接、清理，四步流程看似简单，其中要注意的细节很多，大家要多多用心。

贴片电子元器件焊接技巧分析摘要：随着科技的发展和时代的进步，贴片元件的应用范围越来越广泛，其中最典型的特征是被广泛的应用于焊接技术中。

因为一些特殊的优点，贴片元件得到了各行各业的认同与喜爱，而喜爱的主要原因是贴片电子元器件的体积非常小，并且出现问题可以轻易地维护和修复。

贴片元件很少人会去主动触碰它，因为部分焊接人员对他感到恐惧，认为与传统的直插元件相比，贴片电子元件焊接比较难，要焊接贴片电子元件就必须有高水平的焊接元件能力。

本文通过对贴片电子元件焊接技巧进行分析，望能给初学焊接者提供一些专业的手工焊接贴片知识，提高其对贴片电子元件焊接的信心。

关键词：贴片电子元器件；焊接的技巧；分析探讨一、在焊接中使用贴片元件的好处切片元件于引线元件相比之下可以充分展现其众多优点。

第一点，贴片元件与其他元件比起来质量很轻、体积很小，相对其他元件来说，体积小的很容易被保存和邮寄。

第二点，与直插元件比起来贴片元件更容易被拆卸或者焊接。

很多焊接工很厌烦在焊接时拆卸直插元件，因为直插元件无论是有几个管脚，在拆卸过程中很容易使电路板损坏，若管脚过多则损害的可能性更大。

但贴片电阻在拆卸时就很容易拆卸，因为贴片电阻只有两个引脚，并且引脚很容易拆，不用担心因拆卸问题而损坏电路板。

第三点，贴片元件可以提高电路的可靠性与稳定性，可以提高制作的成功率，所以贴片元件被广泛的应用于焊接技术中。

贴片电阻可以提高电路的可靠性与稳定性的原理是，因为贴片元件因为其体积小的原因不需要过孔，这就减少了过孔所产生的杂散磁场和杂散电场。

近年来，贴片电子元器件被广泛地应用于提高电路的可靠性中，其中应用最广泛的是高频模拟电路和高速数字电路。

所以说，通过接触和介绍贴片元件的好处，贴片元件逐渐会挤占直插元件的应用市场。

二、焊接贴片电子元器件需要的常用工具1.电烙铁在进行焊接时，我们所要用到的焊接部件中，电烙铁是必不可少的。

在选择电烙铁中最好挑选那些头比较尖的电烙铁。

贴片元件焊接的流程及注意事项
哎呀呀，贴片元件焊接可不能瞎搞哟！要想把这活儿干得漂亮，那得把流程和注意事项牢记心间呀！
先说流程，就跟走迷宫得有路线图一样。

首先，准备好工具材料，这可是基础中的基础哇！然后，清洁焊接部位，可别小看这一步，就好比要给房子打个干净的地基。

接下来，涂抹适量的焊锡膏，这就像给元件穿上一层保护衣。

再把贴片元件准确地放置在焊接位置，要一丝不苟，不能有半点马虎哟！之后，用烙铁加热焊接点，这时候要稳住，别手抖呀！最后，检查焊接质量，有问题及时返工，可不能让次品蒙混过关！
再讲讲注意事项，这可太关键啦！你想想，要是焊接温度过高，那不就把元件给烧坏了嘛，就像把花朵放在火上烤一样！而且，焊接时间也得把控好，太长太短都不行，这就跟做饭火候掌握不好一样糟。

还有哇，操作的时候要防静电，不然一不小心静电就把元件给搞坏了，这多可惜呀！另外，千万别让杂质混入焊接点，那会影响焊接效果的，就像在美味的汤里掉进了沙子。

哎呀呀，贴片元件焊接可不能大意，每个环节都要精心对待，这样才能做出高质量的产品，才能在电子世界里畅游无阻呀！。

贴片元件焊接方法和技巧
贴片元件是现代电子产品中广泛使用的元件之一，其小型化、可靠性高以及适应高密度电路板的特性受到了广泛的认可。

在生产过程中，贴片元件的焊接是非常关键的一步。

下面将介绍贴片元件的焊接方法和技巧。

1. 焊接方法
目前，主要的贴片元件焊接方法有手工焊接和自动化焊接两种。

手工焊接主要采用铁氧体烙铁和热风枪，需要操作人员具备一定的技能和经验。

自动化焊接则采用贴片机和回流焊炉等设备，能够实现高效、高质量的焊接。

2. 焊接技巧
（1）对于手工焊接而言，操作人员需要选择适合的焊接工具，
并严格按照焊接工艺规范操作，以避免损坏贴片元件。

此外，需要注意烙铁的温度和焊接时间，以免长时间高温对元件造成影响。

（2）自动化焊接中，重要的是选择合适的焊接参数。

这些参数
包括温度、时间、通风量等。

需要根据元件的类型和封装形式等因素进行调整，以确保焊接的质量和可靠性。

总之，贴片元件的焊接是电子产品生产过程中不可或缺的一步，需要操作人员具备一定的技能和经验，并严格按照焊接工艺规范操作。

同时，需要根据元件的特性和封装形式等因素，选择合适的焊接方法和技巧，以确保焊接的质量和可靠性。

- 1 -。
