液晶显示器电源工作原理及维修详细介绍液晶显示器电源的作用、工作原理、维修及代换，一、电源的作用1、电源的基本知识液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示它的输入是220V交流电，输出为12V、4A直流电。

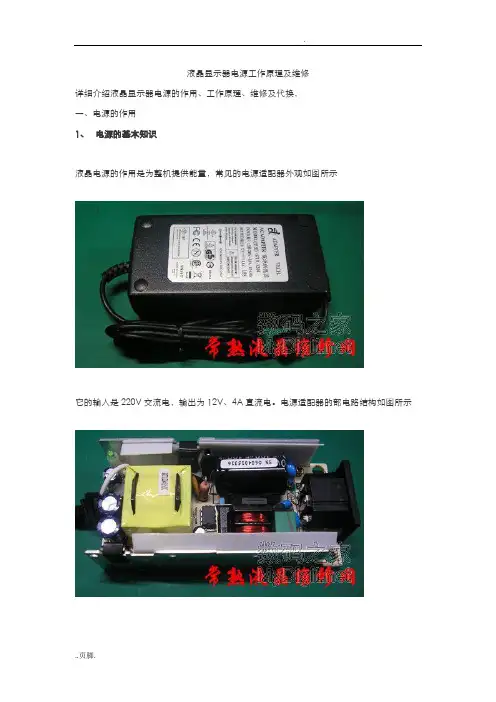

电源适配器的部电路结构如图所示2、液晶电源的常见存在形式常见的液晶电源有置式和外置式两种。

置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。

外置式电源也就是通常所说的电源适配器，它一般是220V交流电输入，12V直流电输出，驱动板需要的其他电原在驱动板上进行变换。

二、电源的工作原理由于LCD采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。

电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。

LCD显示器中的电源部分均采用开关电源。

由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。

PWM型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。

PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。

脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。

以下将要介绍的电源适配器就是此类开关电源，我们以采用UC3842脉宽调制集成控制器的电源为例讲解相关电路。

1、UC3842的性能特点（1）它属于电流型单端PWM调制器，具有管脚数量少，外围是路简单、安装调试方便、性能优良、价格低廉等优点。

而且通过高频变压器与电网隔离，适合构成无工频变压器的20-50W小功率开关电源。

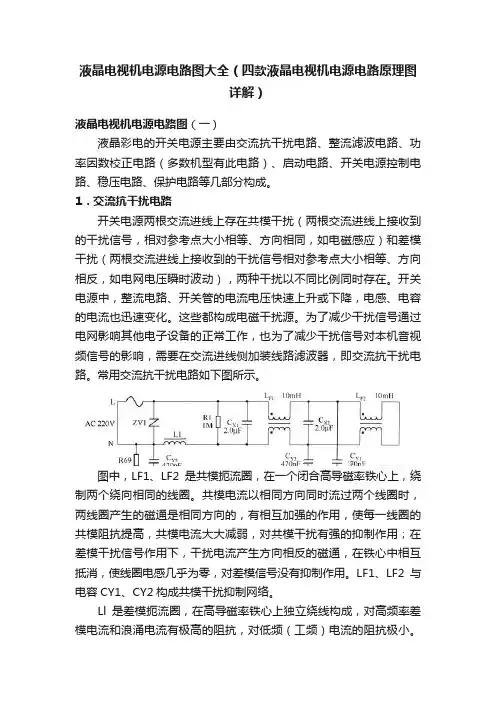

液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。

1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。

开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。

这些都构成电磁干扰源。

为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。

常用交流抗干扰电路如下图所示。

图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。

共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。

LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。

Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。

电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。

Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。

安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。

29种彩电开关电源电路图和原理说明（图）2013-07-02 00:39:25作者：中华维修整理53506我要评论编者注：这29种开关电源电路是CRT彩电电源电路的典型代表，搞懂了这些电源原理，那么修彩电开关电源基本上是小试牛刀。

1.A3机芯电源A3机芯电源最早出现在采用三洋公司的LA7680机芯上，故而得名，因其电路简洁、效率高、易扩展、易维修，现在已被各厂家广泛使用。

R520、R521、R522为起动电阻，R519、C514、R524、V513、T501的（1）、（2）绕组组成正反馈回路，C514为振荡电容。

V553及周边元件、VD515、V511、V512组成稳压控制电路。

R552为取样电阻，VD561为V553的发射极提供基准电压，当电源输出电压过高时，V553、VD515、V511、V512均导通程度增加，使开关管V513的基极被分流，输出电压随之下降；反之，若电源输出电压降低时，V553、VD515、V511、V512均导通程度减少，使开关管V513的基极分流减少，输出电压随之上升。

VD518、VD519、R523组成过压保护电路。

另外VD563也为过压保护。

C515的作用：我们来看如果没有C515会怎样？当某一时刻开关变压器的（1）脚相对（2）脚为正时，一方面（1）脚的电压经R519、C514加到V513的基极，欲使V513饱和，但同时，该电压也经R526加到V512的基极，这样一来，V512饱和导通，而V512饱和导通将迫使V513截止，这就有矛盾了。

再来看加入C515的情况：同样当某一时刻开关变压器的（1）脚相对（2）脚为正，欲使V513饱和，这时该电压也经R526加到V512的基极，但由于有C515的存在，C515两端的电压不能突变，需经一定时间的延迟，或者说C515有一个充电过程，才会使V512饱和，这样就不会干扰V513的饱和了。

显然，C515容量的大小决定了延迟的时间，这样也会影响V513基极脉冲的占空比，同样也会影响输出电压的大小，根据这一点，有人误认为C515是振荡电容，这显然是不对的。

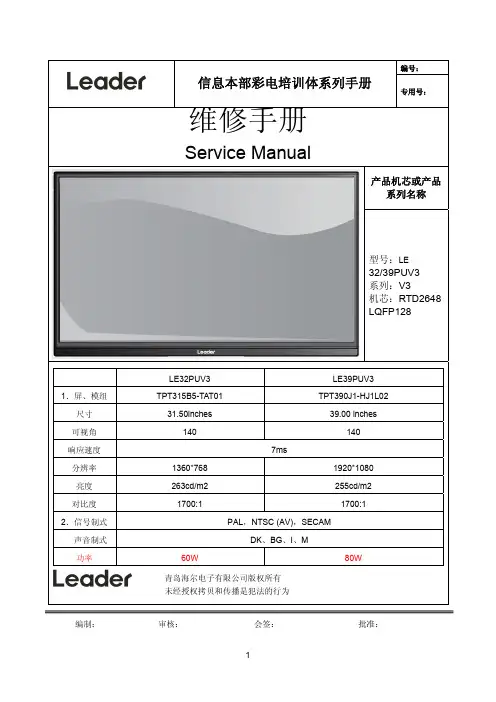

LE32PUV3 LE39PUV3 1．屏、模组 TPT315B5-TAT01 TPT390J1-HJ1L02inches 尺寸 31.50inches 39.00可视角 140 140 编制：审核：会签：批准：1148、原理图及接线图8.1 原理图主板 715G5635M01000004K 1) PowerBL_ADJ Vddr=0.8*(1.5+1.2)/1.2=1.8VPOWER_ON_LV2: High Active Low StandbyMake on boardA3V3D3V3POWER_ON_LV2R740DDR_POWER0.5AMac: 1.8V Pac': 2.5V0.5A BL_PWMBL_PWMC715POWER_ON_LV10.5A SOT-223 80CDel co-layout U702Vout = 1.25x(1+Rd/Rup)=3.31V3/19 Realtek requestHigh / Low change define change Pull high volBL_EN BL_ENBL_ADJ POWER_ON_LV2POWER_ON_LV12）RTD264815163) LVDS/SPI FLASHFrom Main ChipTEDP_1TEDN_1R4068NC/680Rstatus on 2/17'12R713360R 1/10W 5%SPI_WPSPI_SCLK SPI_DI SPI_CS#SPI_DO For Rtice CheckRP400122 OHM12348765RP400222 OHM 12348765RP400522 OHM 12348765RP400322 OHM 12348765R40630oHMRP400422 OHM 12348765TEDNTEDP PANEL_ENTEBP TECN TECPTEANTEAP TEBN TOCLKP TODN TODP TOBP TOCN TOCP TOCLKN TOANTOAP TOBN SPI_DO SPI_WPSPI_DI SPI_CS#SPI_SCLK Del co-layout Q4001Del co-layout U4004TOCLKP_1TOCLKN_1TEBP_1TOAN TOBP_1TEAN TOBN_1TOAP TEAP TODN_1TOAP_1TOAN_1TODP_1TOBP TOBN BL_PWM TEBP TEAN_1BL_PWM TEBN TOCN TOCP TEAP_1TECN_1TEBN_1TOCP_1TOCN_1TOCLKP TOCLKN TODPTECP TECN TECP_1TODN 3/19 Realtek request Add 10uF CapTEDP TEDN TOCLKN TOCLKP TODN TODP TOANTOAP TOBN TOBP TOCN TOCP PANEL_EN TEDN TEDP TEBN TEBP TECN TECP TEANTEAP174) AVPB0+YPBPR1_IN_R YPBPR1_IN_L PR0+Y0+YPbPr0-VIN_A0-AV1_CVBS+VIN_A0-AV1_CVBS+YPbPr0-PB0+PR0+Y0+AV INPUT & Video outputClose to Main ChipTo ChipCVBS_OUTCVBS_OUTAV OutputYPBPR1_IN_L YPBPR1_IN_R R12275 OHMYPbPr/AV Video inAV share with YPbPr185) VGA/HEAD PHONE/USB2.0AGNDHSUSB1_DP USB1_DM USB1_DM USB1_DP VSVGA_SDA HP_OUT_L VGA_B-VGA_B+HP_OUT_R VGA_HS VGA_R+VGA_G+VGA_DDC_SDA VGA_DDC_SCL VGA_VS HP_OUT_JD VGA_IN_R VGA_IN_L RX0RX0VGA_5V VGA_SCLQ1022N7002VGA_RIN From Main ChipTX0TX0PC_LINE_INDGND USB_Shield_GNDFB102VGA_BIN CN108USB CONNVGA_5V AGNDHP_OUT_L HP_OUT_JD VGA_VS VGA_HS HP_OUT_R VGA_DDC_SDA VGA_DDC_SCL VGA_IN_R VGA_B-VGA_B+VGA_IN_L VGA_G+VGA_R+VGA_RX0VGA_TX0VGA_RX0VGA_TX0VGA_GINCONNFor Lesson learn check list, change R140/R141 from 2k to 2.2k on 2/14U100AOZ8105CII/O11GND 2I/O23I/O34VDD 5I/O46U102AOZ8105CII/O11GND 2I/O23I/O34VDD 5I/O46196) HDMIDel co-layout (IE command)U501U502U503U504HDMI_D2-HDMI_D2+HOTPLUG HDMI_D0-HDMI_D0+HDMI_D1-HDMI_D1+HDMI_DDC_SCL HDMI_CLK-HDMI_CLK+HDMI_CECHDMI_DDC_SDA HDMI_DDC_SCL HDMI_D2+HDMI_D1+HDMI_D0-HDMI_D0+HDMI_D2-HDMI_DDC_SDA HOTPLUG HDMI_CECHDMI_CLK-HDMI_CLK+HDMI_D1-To Main ChipR173TUN_I2C_SDA TUN_I2C_SDA TUN_I2C_SCL TUN_I2C_SCL207) AUDIOFB60112PVDD+24V_AMPTPA3110D2AOUT_RAMP_MUTELow: Mute disablde High: Mute enable8) TUNERNC/15PF 50VSilicon TunerC127ATV_IF_AGCTUN_I2C_SDATUN_I2C_SCLTUN_IF-TUN_IF+IF_AGC Control CircuitTU101TUNERTUN_I2C_SDATUN_I2C_SCLclose TunerTUN_IF-TUN_IF+Main Chip <-->ATV_IF_AGC21229) KEYPADVGA_TX0VGA_TX0VGA_RX0VGA_RX0LSADC1LEDG IRRX To KeypadIRRX LEDR LSADC0LEDR LEDG LSADC0LSADC1CN4004300R 4AIR & KEYPAD CONNECTOR:Pin01: LED-R Pin02: LED-G Pin03: IRRX1Pin04/07: GND Pin05/06: POWER Pin08: KEY_ADC1Pin09: POWER_KEY电源板LE32PUV3 715G5654P01001002S1) POWER232) LED DRIVE24LE39PUV3 715G5654P01001002S1) Power circuit252) LED DRIVE2627Source Select MENU VOL-VOL+Power ON/OFFCH+CH-1.24~1.45V2.04V~2.22V2.48V~2.72V1.58V~1.79V0.47V~0.63V0.85V~1.02VSW01SW078.2 接线图LE32/39PUV3299、机器具体控制、工作原理及参数电源板将220V交流转为24V/12V/5.2V供给机芯板，同时机芯板控制电源板背光的开/关，从而控制屏的亮/不亮；电视信号经高频头解成图像和声音信号，图像和声音都进入主芯片“RTD2648”，其他信号AV、HDMI、YPbPr、VGA的图像则是直接进入主芯片，经过A/D、内部图像处理后给液晶屏显示出图像；TV经过解调出来的声音跟AV的声音、PC的声音经过主芯片音频开关进行选择，选择一路对应的音频信号给功放，经扬声器发出声音。

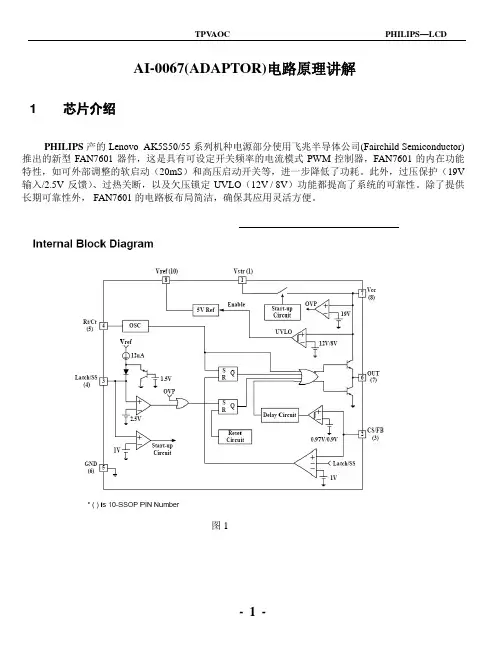

AI-0067(ADAPTOR)电路原理讲解1 芯片介绍PHILIPS产的Lenovo AK5S50/55系列机种电源部分使用飞兆半导体公司(Fairchild Semiconductor)推出的新型FAN7601器件，这是具有可设定开关频率的电流模式PWM控制器，FAN7601的内在功能特性，如可外部调整的软启动（20mS）和高压启动开关等，进一步降低了功耗。

此外，过压保护（19V 输入/2.5V反馈）、过热关断，以及欠压锁定UVLO（12V / 8V）功能都提高了系统的可靠性。

除了提供长期可靠性外， FAN7601的电路板布局简洁，确保其应用灵活方便。

图1图2我们可以从图2看出个功能引脚的定义。

PHILIPS系列机种电源部份和AOC不同的地方就是其使用了不同的PWM控制芯片，FAN7601是一款更符合节能标准的新型PWM控制器，在待机的状态下，功耗可以做到小于1W。

2 电路流程（如无说明，以输入电压~220V分析）启动220V的工频交流电经过三芯插头送到ADAPTOR电路板上，经过F001 一个2安培的保险后，我们可以看见有一个NTC1的器件。

这是一个负温度系数的热敏电阻。

它的作用是限制浪涌电流，起到保护的一个作用。

因为隔离式开关电源在加电会产生极高的浪涌电流，浪涌电流主要是由滤泼电容充电引起的，在开关管开始导通的瞬间，电容对交流呈现出很低的阻抗，一般情况下，只是电容的ESR 值，如果不采取任何保护，浪涌电流可接近几百安培。

NF002和后面的NF001都是感量较大的磁芯线圈，它们一起构成EMI滤泼器，防止产生电磁干扰，同时也限制外部的电磁干扰进入到电源里面。

R001 R002和R003一起构成EMI滤泼器的泄放会路。

CX001和CY001 CY002在本电路里面的作用是一起构成X校正和Y校正，其实就是我们了解的共膜和差膜抑制回路，主要也是消除来自电网的干扰。

在这里有一个器件V AR1，在这里是一个过压保护的器件，也叫压敏电阻。

液晶显示器常见电源电路分析LCD(液晶显示器)电源电路和CRT型彩显一样包括主电源电路和二次电源电路两部分。

不过它的主电源电路有内置和外置两种。

外置电源(通常称为电源适配器)为LCD提供Acl6v或DCl2～18V电压．再通过机内的二次电源电路产生12V、5V、3．3V等多种直流电压。

由于外置电源结构比较简单且成品较多．所以本文仅介绍了内置主电源电路和二次电源电路工作原理和检修方法。

该文是一篇兼具资料性和指导性的文章．提供的10种LcD电源IC资料也较新颖．可供大家检修LCD电源时参考。

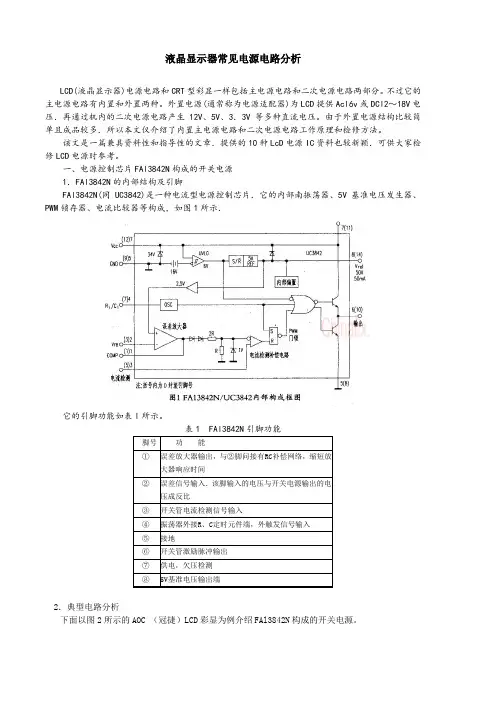

一、电源控制芯片FAl3842N构成的开关电源1．FAl3842N的内部结构及引脚FAl3842N(同UC3842)是一种电流型电源控制芯片．它的内部南振荡器、5V基准电压发生器、PWM锁存器、电流比较器等构成，如图1所示．它的引脚功能如表l所示。

表1 FAl3842N引脚功能2．典型电路分析下面以图2所示的AOC （冠捷）LCD彩显为例介绍FAl3842N构成的开关电源。

(1)功率变换市电经整流滤波后的300V左右的直流电压．一路通过开关变压器'1901的初级绕组(①一③绕组)加到开关管Q901(2SK2996)fl,'3D$_及为它供电，而且经R903、R904对C914充电；另一路经限流电阻R905～R910、滤波电容C906和BD901内的一个整流管构成充电网路．在C906两端建立启动电压。

市电输人回路的NR901是负温度系数热敏电阻，用来限制开机瞬间C904充电产生的初始大电流。

当C906两端电压达到l6V时IC901内部的启动电路开始工作。

IC901工作后．它内部的基准电压发生器产生的5V电压不仅为内部的振荡器等电路供电，而且从IC901的⑧脚输出。

⑧脚输出的5V基准电压经R913、R919、C910和④脚内的振荡器通过振荡，在C910两端产生锯齿波脉冲电压．该锯齿波脉冲作为触发信号．控制IC901内部PWM电路产生矩形开关管激励脉冲，该脉冲经驱动电路放大后从IC901的⑥脚输出。
