液晶显示器电源电路分析 ppt课件
- 格式：ppt
- 大小：8.81 MB
- 文档页数：52
下载文档原格式
合集下载
2019年-液晶显示器开关电源电路原理与维修-PPT精选文档
20寸TCL TV电源
1）AC-DC 12V输出部分; 使用IC为:SG6841D
2）DC-DC 5V 输出部分； 使用IC为: LM3845
3）DC-AC Inverter部分. 调光部分使用IC为:LM339,LM358 驱动部分使用IC为:LM339
20寸TV POWER方框图
第一讲 ADAPTER 原理讲解
早期，冠捷电子采用Adapter和Inverter分开的方式实现对显示器的供电。Adapter采 用的PWM IC为UC3842或UC3843、Inverter采用的PWM IC为TL1451。后来，出于Cost down的考虑，采用Adapter和Inverter一体化的方案，Adapter部分采用的PWM IC为 SG6841、Inverter部分采用的PWM IC为TL1451。随着灯管的增加及所需的功率不断增 加，Inverter部分回路的设计方案得到转变，由原来的Royer回路变为全桥式回路，为此 应用到OZ960IC。
脉宽调制型
从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。这样，只要 我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。[1]
此外，为因应各种不同的输出功率，开关电源按DC/DC变换器的工作方式分又可分为 反激式（Flyback）、顺向式（Forward）、全桥式（Full Bridge）、半桥式（Half Bridge） 和推挽式（Push-Pull）等电路拓扑（Topology）结构。其中单端反激式开关电源是一种成 本最低的电源电路，输出功率为20～100Ｗ，可以同时输出不同的电压，且有较好的电压 调整率，应用较为广泛。本设计采用的就是该方案，其典型的电路如图所示。[1]
【精品】液晶显示器电源电路图
液晶显示器电源电路图220V交流市电通过交流保险管F101后进入由CXl01、LFl01等组成的抗干扰电路，经抗干扰电路处理后再进入BDl01进行整流。
为了防止瞬间大电流冲击，在整流后加入了THl01NTC热敏电阻，最后经C101滤波生成约300V的直流电压。
从中可以看出，本电路不同于其他显示器开关电源的地方，一是THl01的位置不同(一般电路多设置在电源进线端)，另一点就是未设置电源开关，从而决定了只要插头接人市电，整个开关电源电路就开始工作，这也恰恰是借助于FAN7601优良的“绿色”功能来实现的。
整流滤波电路产生的约300V直流电压分两路输入开关电源电路，一路经开关变压器T1的①一②绕组加到开关管Q101的漏极。
另一路通过启动电阻R117加到开关电源PWM控制器FAN7601的①脚，通过启动控制电路由⑦脚对外部电容c108充电，当C108两端电压上升到11V时，FAN7601内部振荡电路起振，从⑥脚输出驱动脉冲，通过D103、R106、R107加到Q101栅极,使开关管工作于开关状态。
开关变压器各绕组有感应电压产生，通过各整流滤波系统向负载提供直流电压。
其中开关变压器的③-④绕组产生感应电压经R105限流、D1 / 27102滤波后向FAN7601的⑦脚提供芯片工作电压，启动控制电路关断①脚的电流输入。
2 / 27在以往的开关电源维修中，尽管采用启动电阻功率比较大但依然是易损元件之一，而且发热量也比较大，实际上就是由于通电后启动电阻一直有电流通过的原因。
而在这款电源中，启动电阻却采用了一个0Ω的贴片元件，是明显区别于其他电路的，这里我们学习到新型“绿色电源芯片”内部都设有一个启动开关，一旦电源达到正常工作状况(启动过程结束)，就会切断启动电阻器，这样便可省去一大部分的功率损耗。
其电路本身的故障率也接近于零该机稳压控制电路主要由U101、光电耦合器PC201、精密稳压器件U201(KIA431)及取样电阻R205、R211、R214、R210等组成。
液晶显示器电源电路故障分析与维修
整流滤波电路的作用是将变压器输出的电压经过整流滤波后，得到稳定的直流电压。因为开 关变压器的漏感和输出二极管的反向恢复电流造成的尖峰，都形成了潜在的电磁干扰。因此要得 到纯净的 5V 和 12V 电压，开关变压器输出的电压必须经过整流滤波处理。
整流滤波电路主要由二极管、滤波电阻、滤波电容、滤波电感等组成，如图 5-7 所示为整 流滤波电路原理图。
133
显示器维修技能实训(第二版)
C hapter 0 5
针脚 1 2 3 4
名称 GND FB VIN RI
图 5-6 主开关电路原理图
表 5-1 SG6841 芯片各个引脚的功能
功能 接地端 电压反馈输入端 启动电流输入端 参考设置端
针脚 5 6 7 8
名称 RT Sense VDD Gate
（a）电源电路板实物图
130
C hapter 0 5
Chapter 05 液晶显示器电源电路故障分析与维修
（b）电源电路原理图 图 5-2 液晶显示器电源电路图
131
C hapter 0 5
显示器维修技能实训(第二版)
图 5-3 交流滤波电路原理图
图中，电感 L901、L902，电容 C904、C903、C902、C901 组成了 EMI 滤波器。电感 L901、L902 用于滤除低频共态噪声；C901 和 C902 用于滤除低频正态噪声；C903 和 C904 用于滤除高频共态 和正态噪声（高频电磁干扰）；限流电阻 R901、R902 用于拔下电源插头时对电容起放电作用；保 险 F901 用于过流保护，压敏电阻 NR901 用于输入电压过压保护。
图 5-8 稳压电路原理图
图中，IC902 为光耦合器，IC903 为精密稳压器，电阻 R924 和 R926 为分压电阻。 当电源电路工作时，+12V 输出直流电压经过电阻 R924 和 R926 分压后，在 R926 上产生电压， 136
整流滤波电路主要由二极管、滤波电阻、滤波电容、滤波电感等组成，如图 5-7 所示为整 流滤波电路原理图。
133
显示器维修技能实训(第二版)
C hapter 0 5
针脚 1 2 3 4
名称 GND FB VIN RI
图 5-6 主开关电路原理图
表 5-1 SG6841 芯片各个引脚的功能
功能 接地端 电压反馈输入端 启动电流输入端 参考设置端
针脚 5 6 7 8
名称 RT Sense VDD Gate
（a）电源电路板实物图
130
C hapter 0 5
Chapter 05 液晶显示器电源电路故障分析与维修
（b）电源电路原理图 图 5-2 液晶显示器电源电路图
131
C hapter 0 5
显示器维修技能实训(第二版)
图 5-3 交流滤波电路原理图
图中，电感 L901、L902，电容 C904、C903、C902、C901 组成了 EMI 滤波器。电感 L901、L902 用于滤除低频共态噪声；C901 和 C902 用于滤除低频正态噪声；C903 和 C904 用于滤除高频共态 和正态噪声（高频电磁干扰）；限流电阻 R901、R902 用于拔下电源插头时对电容起放电作用；保 险 F901 用于过流保护，压敏电阻 NR901 用于输入电压过压保护。
图 5-8 稳压电路原理图
图中，IC902 为光耦合器，IC903 为精密稳压器，电阻 R924 和 R926 为分压电阻。 当电源电路工作时，+12V 输出直流电压经过电阻 R924 和 R926 分压后，在 R926 上产生电压， 136
液晶显示器常见故障分析及维修方法ppt课件
16
④ 背光灯插座损坏后表现的故障特点
如果该插座损坏通常表现为有明显的 烧焦痕迹引起接触不良的现象，导致 无法给背光灯管供电，出现暗屏。
17
3 驱动电路板电路的故障特点
电源和高压 板的连接线 及插座
微处理器和 数字图像处 理芯片
电源和高压 板的连接线 及插座
DIV 数 字接 口
VGA接口
18
① 与电源、高压板的连接线及插座损坏后表现的故障特点
14
② 集成场效应开关管损坏后表现的故障特点
损坏会使高压板无高压输出，造 成暗屏的故障现象，严重短路时 会造成电源电路起保护动作出现 无法开机的故障现象。
15
③ 高频升压变压器损坏后表现的故障特点
该变压器如果线圈绕组开路就会 造成无高压输出，出现暗屏的故 障现象；如果该高频变压器次级 绕组有短路时会出现开机亮一下 马上就熄灭的故障现象。
31
② 液晶显示器开机亮一下，马上出现暗屏的故障检修思路
32
③ 液晶显示器出现花屏的故障检修思路
33
3.2 液晶显示器的故障维修方法
3.2.1 观察法
观察法就是通过人的视觉、嗅觉和听觉 等方式来检查液晶显示器比较明显的故障。 如保险管是否变黑，电解电容是否鼓包、漏 液，大功率电阻是否有烧焦的痕迹，电路板 焊点是否有明显虚焊，各电路板之间的连接 线接口是否连接不良等；另外，当内部电路 存在短路现象把有些元器件烧焦并发出烧焦 味或冒烟现象，甚至有些器件发出异常的声 响等。
25
4 液晶面板驱动电路
图像传 输线接 口
行/列驱 动芯片
屏线
26
① 屏线损坏后表现的故障特点
断线屏线接触不良， 会引起显示不正常的 故障现象，具体故障 现象有出现垂直黑线 或花屏。
④ 背光灯插座损坏后表现的故障特点
如果该插座损坏通常表现为有明显的 烧焦痕迹引起接触不良的现象，导致 无法给背光灯管供电，出现暗屏。
17
3 驱动电路板电路的故障特点
电源和高压 板的连接线 及插座
微处理器和 数字图像处 理芯片
电源和高压 板的连接线 及插座
DIV 数 字接 口
VGA接口
18
① 与电源、高压板的连接线及插座损坏后表现的故障特点
14
② 集成场效应开关管损坏后表现的故障特点
损坏会使高压板无高压输出，造 成暗屏的故障现象，严重短路时 会造成电源电路起保护动作出现 无法开机的故障现象。
15
③ 高频升压变压器损坏后表现的故障特点
该变压器如果线圈绕组开路就会 造成无高压输出，出现暗屏的故 障现象；如果该高频变压器次级 绕组有短路时会出现开机亮一下 马上就熄灭的故障现象。
31
② 液晶显示器开机亮一下，马上出现暗屏的故障检修思路
32
③ 液晶显示器出现花屏的故障检修思路
33
3.2 液晶显示器的故障维修方法
3.2.1 观察法
观察法就是通过人的视觉、嗅觉和听觉 等方式来检查液晶显示器比较明显的故障。 如保险管是否变黑，电解电容是否鼓包、漏 液，大功率电阻是否有烧焦的痕迹，电路板 焊点是否有明显虚焊，各电路板之间的连接 线接口是否连接不良等；另外，当内部电路 存在短路现象把有些元器件烧焦并发出烧焦 味或冒烟现象，甚至有些器件发出异常的声 响等。
25
4 液晶面板驱动电路
图像传 输线接 口
行/列驱 动芯片
屏线
26
① 屏线损坏后表现的故障特点
断线屏线接触不良， 会引起显示不正常的 故障现象，具体故障 现象有出现垂直黑线 或花屏。
液晶显示器电源电路分析
7 +300V滤波电容的识别与检测
① 滤波电容的识别
+300V 滤 波电容
② 滤波电容的检测
检 测 滤 波 电 容 器
用万用表的红黑两支表笔分别接在消干扰电容器的两个引脚上，这时 如果万用表的指针会有大幅度摆动，随后就会慢慢回到无穷大的位置， 说明滤波电容器的充、放电性能良好；如果万用表指针不偏动或偏动后 不能回偏，说明该滤波电容器内部开路或击穿；如果万用表的指针在回 偏的过程中突然回到无穷大的位置，说明该电容器已漏电。
8 开关电源控制模块的识别与检测
① 开关电源控制模块TOP257YN的识别
②开关电源控制模块TOP257YN的检测
②开关电源控制模块TOP257YN的检测
测 量 正 向 电阻
用万用表的红表笔接模块的第4脚（接地脚），黑表笔依次测量其它引 脚的在路电阻值，这时测出来的电阻值为正向电阻；调换表笔用万用表的黑 表笔接模块的第4脚（接地脚），红表笔依次测量其它引脚的在路电阻值， 这时测出来的电阻值为反向电阻。在路测量出来的正反向电阻值如表4-1所示
② 消干扰电容器的检测
检 测 消 干 扰 电 容
用万用表的红黑两支表笔分别接在消干扰电容器的两个引脚 上，这时如果万用表的指针会有一大幅度摆动，随后就会慢慢回 到无穷大的位置，说明消干扰电容器的充、放电性能良好；如果 万用表指针不偏动或偏动后不能回偏，说明该消干扰电容器内部 开路或击穿；如果万用表的指针在回偏的过程中突然回到无穷大 的位置，说明该电容器已漏电。
4.2.6低压整流滤波电路解析
低压整流过滤波电路的工 作原理是开关变压器T101的 两个次级输出的高频低压交 流电，两个低压交流电分别 经整流二极管D240、D260 半波整流后输出脉动的直流 电，这两个脉动的直流电经 电容C241、C242、C244、 C261和电感L240滤波后输出 稳定的+5V、+12V直流电。 另外，由电阻R240A～B、 R260A～D及电容C240、 C260组成RC高频滤波器可 以将整流二极管D240、 D260上产生的浪涌电压进行 吸收，保证了低压直流电的 纯净。
液晶显示器开关电源电路原理与维修-PPT课件
常见的SG6841有8脚DIP和SO两种封装，其各引脚功能分别如下所示： GND：接地。 FB：反馈电压输入端。用于提供PWM调节信息，PWM占空比就是由它控制。 Vin：启动电流输入端。SG6841开始工作必须在该端要提供一个启动电压。 RI：参考设置端。通过连接一个电阻接地来为SG6841提供一个恒定的电流，改变电阻阻值 将改变PWM的频率。 RT：温度保护端。该端输出一个恒定的电流。在该端接一NTCR接地来传感温度，当该端电 压下降到一定值时会启动过温保护。在本设计中，该功能被用于高压保护。 Sense：电流传感端。当该端电压达到一个阈值时芯片会停止输出,从而实现过流保护。 VDD：电源供电端。 Gate：PWM脉冲输出端。图腾柱（即推拉输出电路）输出极驱动功率开关管。
藉由PWM IC控制开关管的导通与否，配合次级侧的二极管和电容， 即可得到稳定DC电压的输出。Ui为含有一定交流成份的直流电压，由 开关功率管斩波和高频变压器降压，将储存于在变压器的能量传递给 次级侧，转换成所需电压值的方波，最后再将这个方波电压经整流滤 波变为所需要的直流电压。此外改变变压器初、次级的圈数，就可以 得到想要的DC电源。PWM控制电路是这类开关电源的核心，它通过 取样反馈闭环回路，调整高频开关元件的开关时间比例即占空比，以 达到稳定输出电压的目的。
图1-1 反激式开关电源典型电路结构
由于高频变压器的磁芯仅工作在磁滞回线的一侧，并且只有一个输出端，而MOS开关功率管导通 时，次级整流二极管截止，电能就储存在高频变压器的初级电感线圈中；当MOS功率管关断时整流 二极管导通，初级线圈上的电能传输给次极绕组，并经过次级整流二极管输出，故称之为单端反激式。
其中，VFB为FB端电压，1.0V为在两个二极管上的压降，1/3为经两个电阻后的分压比。 当电源输出过载或者如果输出电压取样丢失时，异常的工作条件将出现。在这些条件下，电流取 样比较器门限将被内部箝位至0.85V。因此最大峰值开关电流为：Ipk（max）=0.85V / Rs当输入 电压很大时，取样电流将非常小，这时可通过高压补偿回路来调节。在电路中，通过R904与 R905（均为1MΩ来提高Sense端电平，实现高压补偿。 当负载短路或其它原因引起功率管电流增加，并使取样电阻Rs上的电压升高。当Sense端的 电压达到0.85V时，RS触发器的R端输入为低电平，从而Q非输出低电平，SG6841即停止脉冲输 出，可以有效的保护功率管不受损坏，从而实现过流保护。由此可得Ipk（max）＝0.85V/Rs，改 变Rs值即可改变其最大的输出功率。在本设计中取Rs＝0.3Ω，可得Ipk（max）＝2.83A。 在SG6841的Sense端产生的噪声会引起PWM输出脉冲的不稳定。在芯片内部Sense端经过一 个斜率补偿电路后，才接至比较器同相输入端，这能有效地降低噪声的影响。良好的PCB布线和 避免元件管脚太长也有利于减少噪声。而在UC3841的应用电路中则需要在Sense端增加一个RC 滤波器来解决同样的问题，可见SG6841的功能更强，外围电路更简单。 当SG6841正常工作时，其内部振荡器产生振荡信号，此信号一路直接加到图腾柱电路的输入 端，另一路加到PWM脉宽调制RS触发器的S端，RS型PWM脉宽调制器的R端接电流检测比较器 输出端。当峰值电感电流未达到FB反馈端电平时，比较器输出低电平，此时R端为低电平，Q非 端输出低电平；当峰值电感电流达到FB反馈端电平时，比较器输出高电平，此时R端为高电平， Q非端输出高电平。可见，FB端电压越高，Q非端脉冲越窄，同时Gate端输出脉宽也越窄（占空 比减小）；FB端电压越低，Q非端脉冲越宽，同时Gate端输出脉宽也越宽（占空比增大），从而 实现PWM控制，使输出电压稳定。 2.3 SG6841的启动与供电 SG6841需要在启动时给Pin3 Vin 提供一30μA的启动电流以使芯片进行有效的自举。在电路 中，将Pin3 通过两个1MΩ的电阻接至PFC级的DC输出端，便可在AC输入90V～264V的范围内 实现SG6841的有效启动。 在SG6841正常工作后，其Pin7 VDD端必须提供10V～30V电压为芯片供电。
液晶显示器电源电路图24页word
液晶显示器电源电路图220V交流市电通过交流保险管F101后进入由CXl01、LFl01等组成的抗干扰电路，经抗干扰电路处理后再进入BDl01进行整流。
为了防止瞬间大电流冲击，在整流后加入了THl01 NTC热敏电阻，最后经C101滤波生成约300V的直流电压。
从中可以看出，本电路不同于其他显示器开关电源的地方，一是THl01的位置不同(一般电路多设置在电源进线端)，另一点就是未设置电源开关，从而决定了只要插头接人市电，整个开关电源电路就开始工作，这也恰恰是借助于FAN7601优良的“绿色”功能来实现的。
整流滤波电路产生的约300V直流电压分两路输入开关电源电路，一路经开关变压器T1的①一②绕组加到开关管Q101的漏极。
另一路通过启动电阻R117加到开关电源PWM控制器FAN7601的①脚，通过启动控制电路由⑦脚对外部电容c108充电，当C108两端电压上升到11V时，FAN7601内部振荡电路起振，从⑥脚输出驱动脉冲，通过D103、R106、R107加到Q101栅极,使开关管工作于开关状态。
开关变压器各绕组有感应电压产生，通过各整流滤波系统向负载提供直流电压。
其中开关变压器的③-④绕组产生感应电压经R105限流、D102滤波后向FAN7601的⑦脚提供芯片工作电压，第 1 页启动控制电路关断①脚的电流输入。
第 2 页在以往的开关电源维修中，尽管采用启动电阻功率比较大但依然是易损元件之一，而且发热量也比较大，实际上就是由于通电后启动电阻一直有电流通过的原因。
而在这款电源中，启动电阻却采用了一个0Ω的贴片元件，是明显区别于其他电路的，这里我们学习到新型“绿色电源芯片”内部都设有一个启动开关，一旦电源达到正常工作状况(启动过程结束)，就会切断启动电阻器，这样便可省去一大部分的功率损耗。
其电路本身的故障率也接近于零该机稳压控制电路主要由U101、光电耦合器PC201、精密稳压器件U201(KIA431)及取样电阻R205、R211、R214、R210等组成。
液晶显示器电源电路分析
液晶显示器电源电路分析
液晶显示器电源电路是液晶显示器的重要组成部分，负责为显示器提供稳定 的电力供应。了解其基本原理和主要组成部分对于电路分析至关重要。
液晶显示器的基本原理
液晶显示器利用液晶材料的特性，在电场作用下改变光的透过性，从而显示 图像。通过电源电路为液晶面板供电，实现显示功能。
液晶显示器电源电路的主要组成部分
负载电阻
负载电阻用于调整电流大小，保持电源电流的稳定性，防止过载。
固态稳压器
固态稳压器能够根据输入的电压变化，提供稳定的输出电压，保护液晶显示 器免受电压波动的影响。
线性稳压器
线性稳压器通过调整电阻和传输线路的阻抗，提供稳定的输出电压，保护电 路不受电压变化的干扰。
直流电源供应
提供直流电源，为电路的正常运行提供基础。
整流电路
将交流电转换为直流电，保证电路的稳定性。
变压器
将电源电压转换为适合液晶显示器使用的电压。
滤波电路
去除电源中的杂波和干扰信号，提供纯净的电 源。
电容器
电容器用于储存电，并平稳供应电流，起到稳定电源电压的作用。
互感器
互感器用于变换电压和电流，实现电源电压的匹配，并保护其他组件免受损 坏。
液晶显示器电源电路是液晶显示器的重要组成部分，负责为显示器提供稳定 的电力供应。了解其基本原理和主要组成部分对于电路分析至关重要。
液晶显示器的基本原理
液晶显示器利用液晶材料的特性，在电场作用下改变光的透过性，从而显示 图像。通过电源电路为液晶面板供电，实现显示功能。
液晶显示器电源电路的主要组成部分
负载电阻
负载电阻用于调整电流大小，保持电源电流的稳定性，防止过载。
固态稳压器
固态稳压器能够根据输入的电压变化，提供稳定的输出电压，保护液晶显示 器免受电压波动的影响。
线性稳压器
线性稳压器通过调整电阻和传输线路的阻抗，提供稳定的输出电压，保护电 路不受电压变化的干扰。
直流电源供应
提供直流电源，为电路的正常运行提供基础。
整流电路
将交流电转换为直流电，保证电路的稳定性。
变压器
将电源电压转换为适合液晶显示器使用的电压。
滤波电路
去除电源中的杂波和干扰信号，提供纯净的电 源。
电容器
电容器用于储存电，并平稳供应电流，起到稳定电源电压的作用。
互感器
互感器用于变换电压和电流，实现电源电压的匹配，并保护其他组件免受损 坏。
液晶显示器PPT课件
⑥ 正常和DMA传输模式
23
2．IIS－BUS 结构
24
如图4-29所示，BRFC包括:
➢总线接口、内部寄存器和状态机，他控制总线接口逻辑 和FIFO访问； ➢3位的双分频器包括一个作为IIS总线主设备时钟发生器， 另外一个作为外部编解码器的时钟发生器; ➢16字节发送和接收FIFO完成发送数据写入发送FIFO， 接收数据从接收FIFO中读出功能；
4.11 LCD 控制器
4.11.1 LCD工作原理
如图4-24 所示，LCD 的横截面很像 是很多层三明治叠在一起。每面最外一 层是透明的玻璃基体，玻璃基体中间就 是薄膜电晶体。颜色过滤器和液晶层可 以显示出红、蓝和绿三种最基本的颜色。 通常，LCD后面都有照明灯以显示画面。
1
一般只要电流不变动，液晶都在非结 晶状态。这时液晶允许任何光线通过。
14
4.11.4 LCD 控制器专用寄存器
LCD控制器主要提供液晶屏显示数据的传送 时钟和各种信号产生与控制功能。
1. LCD 控制参数设定 VFRAME和VLINE脉冲的产生通过对 LCDCON2寄存器的HOZVAL和LINEVAL域进行 配置来完成。每个域都与LCD的尺寸和显示模式 有关。 HOZVAL和LINEVAL可以通过下式计算出来: HOZVAL=(显示宽度/VD数据线的位数)－1
红
绿
蓝 10
3. 虚拟显示
S3C44B0X支持硬件方式的平行或垂直滚动。 如果要使屏幕滚动，可以通过修改LCDSADDR1 和LCDSADDR2寄存器中的LCDBASEU和LCDBASEL 的值来实现。 但不是通过修改PAGEWIDTH和OFFSIZE来实现。 如果要实现滚动，则显示缓冲区的大小要大于LCD显 示屏的大小。 LCDBASEU、LCDBASEL、PAGEWIDTH和 OFFSIZE的定义如图4-28所示，LCDBASEU帧缓冲区 的开始地址，在突发4字存取模式,最低4位必须取消。
23
2．IIS－BUS 结构
24
如图4-29所示，BRFC包括:
➢总线接口、内部寄存器和状态机，他控制总线接口逻辑 和FIFO访问； ➢3位的双分频器包括一个作为IIS总线主设备时钟发生器， 另外一个作为外部编解码器的时钟发生器; ➢16字节发送和接收FIFO完成发送数据写入发送FIFO， 接收数据从接收FIFO中读出功能；
4.11 LCD 控制器
4.11.1 LCD工作原理
如图4-24 所示，LCD 的横截面很像 是很多层三明治叠在一起。每面最外一 层是透明的玻璃基体，玻璃基体中间就 是薄膜电晶体。颜色过滤器和液晶层可 以显示出红、蓝和绿三种最基本的颜色。 通常，LCD后面都有照明灯以显示画面。
1
一般只要电流不变动，液晶都在非结 晶状态。这时液晶允许任何光线通过。
14
4.11.4 LCD 控制器专用寄存器
LCD控制器主要提供液晶屏显示数据的传送 时钟和各种信号产生与控制功能。
1. LCD 控制参数设定 VFRAME和VLINE脉冲的产生通过对 LCDCON2寄存器的HOZVAL和LINEVAL域进行 配置来完成。每个域都与LCD的尺寸和显示模式 有关。 HOZVAL和LINEVAL可以通过下式计算出来: HOZVAL=(显示宽度/VD数据线的位数)－1
红
绿
蓝 10
3. 虚拟显示
S3C44B0X支持硬件方式的平行或垂直滚动。 如果要使屏幕滚动，可以通过修改LCDSADDR1 和LCDSADDR2寄存器中的LCDBASEU和LCDBASEL 的值来实现。 但不是通过修改PAGEWIDTH和OFFSIZE来实现。 如果要实现滚动，则显示缓冲区的大小要大于LCD显 示屏的大小。 LCDBASEU、LCDBASEL、PAGEWIDTH和 OFFSIZE的定义如图4-28所示，LCDBASEU帧缓冲区 的开始地址，在突发4字存取模式,最低4位必须取消。
液晶显示器驱动原理介绍分析PPT课件
12345 1+ + + + + 2+ + + + + Lines 3 + + + + + 4+ + + + + 5+ + + + +
12345
12345
1⌒ ⌒ ⌒ ⌒ ⌒
1+ + + + +
2⌒ ⌒ ⌒ ⌒ ⌒
2⌒ ⌒ ⌒ ⌒ ⌒
Lines 3 ⌒ ⌒ ⌒ ⌒ ⌒ Lines 3 + + + + +
第24页/共39页
3、液晶显示器驱动原理
液晶显示器驱动原理：实际电压VS理论电压—gate
第25页/共39页
3、液晶显示器驱动原理
液晶显示器驱动原理：极性反转
Frame N Columns
Frame N+1 Co lum n s
Frame N Columns
Frame N+1 Co lum n s
降低EMI问题
降低EMI问题
画质低
画质高
画质高
成本高
成本低
成本低
兼容性问题
兼容性问题
第30页/共39页
4、液晶显示器驱动实现
液晶显示器驱动实现：TFT-LCD驱动电路架构
Vcc
DC/DC
Converter
Gamma Correction
VCOM Generation
Vg Vdd/Vss VGH/VGL
4、液晶显示器驱动实现
液晶显示器驱动实现：MIPI

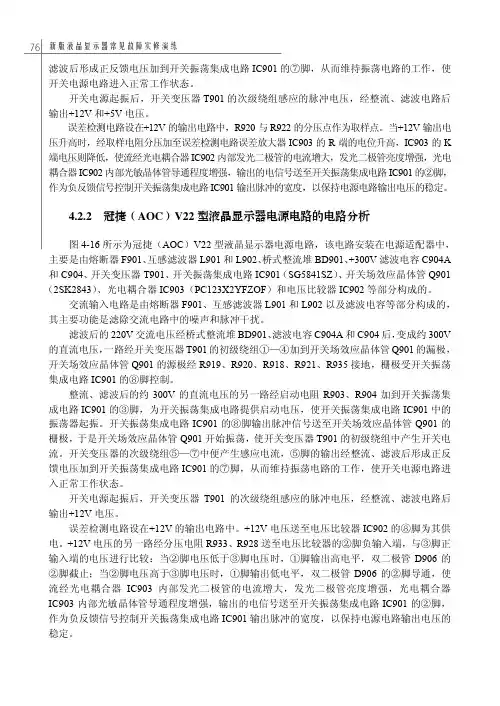

4.2.2 冠捷(AOC)V22型液晶显示器电源电路的电路分析[共2页]
![4.2.2 冠捷(AOC)V22型液晶显示器电源电路的电路分析[共2页]](https://img.taocdn.com/s1/m/d252cafa7375a417876f8f3e.png)
新版液晶显示器常见故障实修演练76滤波后形成正反馈电压加到开关振荡集成电路IC901的⑦脚，从而维持振荡电路的工作，使开关电源电路进入正常工作状态。
开关电源起振后，开关变压器 T901 的次级绕组感应的脉冲电压，经整流、滤波电路后输出+12V和+5V电压。
误差检测电路设在+12V的输出电路中，R920与R922的分压点作为取样点。
当+12V输出电压升高时，经取样电阻分压加至误差检测电路误差放大器IC903的R端的电位升高，IC903的K 端电压则降低，使流经光电耦合器IC902内部发光二极管的电流增大，发光二极管亮度增强，光电耦合器IC902内部光敏晶体管导通程度增强，输出的电信号送至开关振荡集成电路IC901 的②脚，作为负反馈信号控制开关振荡集成电路IC901输出脉冲的宽度，以保持电源电路输出电压的稳定。
4.2.2 冠捷（AOC）V22型液晶显示器电源电路的电路分析图4-16所示为冠捷（AOC）V22型液晶显示器电源电路，该电路安装在电源适配器中，主要是由熔断器F901、互感滤波器L901和L902、桥式整流堆BD901、+300V滤波电容C904A 和C904、开关变压器T901、开关振荡集成电路IC901（SG5841SZ）、开关场效应晶体管Q901（2SK2843）、光电耦合器IC903（PC123X2YFZOF）和电压比较器IC902等部分构成的。
交流输入电路是由熔断器F901、互感滤波器L901和L902以及滤波电容等部分构成的，其主要功能是滤除交流电路中的噪声和脉冲干扰。
滤波后的220V交流电压经桥式整流堆BD901、滤波电容C904A和C904后，变成约300V 的直流电压，一路经开关变压器T901的初级绕组①—④加到开关场效应晶体管Q901的漏极，开关场效应晶体管Q901的源极经R919、R920、R918、R921、R935接地，栅极受开关振荡集成电路IC901的⑧脚控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/11/13
16
10 复合整流二极管的识别与检测
① 复合整流二极管的识别
(a) 封装图
2020/11/13
(b)内部结构图
17
② 复合整流二极管的检测 检测复合二极管1、2脚单向导电性
测量 正向 电阻
测量 反向 电阻
用万用表黑表笔接复合整流二极管的第1脚，红表笔接第2脚，这 时检测出来的电阻值为二极管的正向电阻值，正常值为500Ω左右； 调换表笔，红表笔接复合整流二极管的第1脚，黑表笔接第2脚，这 时测量出来的电阻值为反向电阻值，正常为无穷大。如果正反向电 阻值都为零，说明该复合二极管内部已击穿。
2020/11/13
12
7 +300V滤波电容的识别与检测
① 滤波电容的识别
② 滤波电容的检测
+300V 滤 波电容
检测 滤波 电容 器
用万用表的红黑两支表笔分别接在消干扰电容器的两个引脚上，这时 如果万用表的指针会有大幅度摆动，随后就会慢慢回到无穷大的位置， 说明滤波电容器的充、放电性能良好；如果万用表指针不偏动或偏动后 不能回偏，说明该滤波电容器内部开路或击穿；如果万用表的指针在回 偏的过程中突然回到无穷大的位置，说明该电容器已漏电。
② 热敏电阻的检测
热敏 电阻
检测 热敏 电阻
将万用表红黑表笔分别接在保险管的两个焊点上，这时观察 万用表表盘读数是否为3Ω，如果阻值为3Ω，说明热敏电阻正 常。 否则保险管内部被烧断。
2020/11/13
11
6 桥式整流模块的识别与检测
① 桥式整流模块的识别
桥式 整流 模块
② 桥式整流模块的检测
测量 正向 电阻
2020/11/13
15
9 开关变压器的识别与检测
① 开关变压器的识别 ② 开关变压器的检测
开关 变压 器
检测 初级 线圈 绕组
检测 次级 线圈 绕组
将万用表红黑表笔接在初级线圈绕组的两个焊点上，这时观察万用表 表盘读数是否为0.2Ω，如果阻值为0.2Ω，说明初级线圈正常。
将万用表的电阻档拨至R×1Ω档并调零后，红黑表笔接在次级线圈绕组 的两个焊点上，这时观察万用表表盘读数是否为0.1Ω，如果阻值为0.1Ω ，说明初级线圈正常。如果万用表指示为零或无穷大，则说明次级线圈 绕组内部短路或开路。
2020/11/13
5
4.1.3 电源电路的工作过程
液晶显示器电源电路的工作过程
2020/11/13
6
4.1.4电源电路主要元器件的识别与检测
1 延时保险管的识别与检测
① 延时保险管的识别 ② 延时保险管的检测
保险管
检测 保险 管
将万用表红黑表笔分别接在保险管的两个焊点上，这时观
察万用表表盘读数是否为0Ω，如果阻值为0Ω，说明保险管
第4章 液晶显示器电源电路的 故障分析与维修
2020/11/13
1
4.1 电源电路的结构及主要元器件
4.1.1 电源电路的组成框图
液晶显示器电源电路的组成框图
2020/11/13
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
测量 反向 电阻
用万用表的红表笔接桥式整流模块的“+ ”端，黑表笔接桥式整流模块的“～ ”端，这时测量 出来的电阻值为正向电阻值，正常值为1.2K左右。调换表笔，黑表笔接桥式整流模块的“+ ”端
，红表笔接桥式整流模块的“～ ”端，这时测量出来的电阻为反向电阻，正常值为无穷大。
用万用表的黑表笔接桥式整流模块的“—”端，红表笔接桥式整流模块的“～ ”端，这时测量 出来的电阻值为正向电阻值，正常值为1.2K左右。调换表笔，红表笔接桥式整流模块的“— ”端 ，黑表笔接桥式整流模块的“～ ”端，这时测量出来的电阻为反向电阻，正常值为无穷大。
2020/11/13
18
检测复合二极管2、3脚单向导电性
测量 正向 电阻
测量 反向 电阻
用万用表黑表笔接复合整流二极管的第3脚，红表笔接第2脚，这时 检测出来的电阻值为二极管的正向电阻值，正常值为500Ω左右；调 换表笔，红表笔接复合整流二极管的第3脚，黑表笔接第2脚，这时 测量出来的电阻值为反向电阻值，正常为无穷大。如果正反向电阻值 都为零，说明该复合二极管内部已击穿。
正常。 否则保险管内部被烧断。
2020/11/13
7
2 敏 电阻
② 压敏电阻的检测
检测 压敏 电阻
将万用表红黑表笔分别接在压敏电阻的两个焊 点上，这时观察万用表表盘读数是否为无穷大，如 果阻值为无穷大，说明压敏电阻完好。 否则保险管 内部被击穿。
2020/11/13
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
4.1.2 电源电路的结构
整流 模块
控制模 块 TOP257Y N
两个复合整 流二极管
低压 滤波 电容
交流输 入电路 元件
+300V 滤 波电容
开关 变压 器
液晶显示器电源电路的结构图
2020/11/13
13
8 开关电源控制模块的识别与检测
① 开关电源控制模块TOP257YN的识别
②开关电源控制模块TOP257YN的检测
2020/11/13
14
②开关电源控制模块TOP257YN的检测
测量 正向 电阻
用万用表的红表笔接模块的第4脚（接地脚），黑表笔依次测量其它引 脚的在路电阻值，这时测出来的电阻值为正向电阻；调换表笔用万用表的黑 表笔接模块的第4脚（接地脚），红表笔依次测量其它引脚的在路电阻值， 这时测出来的电阻值为反向电阻。在路测量出来的正反向电阻值如表4-1所示
8
3 消干扰电容的识别与检测
① 消干扰电容器的识别
② 消干扰电容器的检测
消干 扰电 容
消干 扰电 容
检测消 干扰电 容
用万用表的红黑两支表笔分别接在消干扰电容器的两个引脚 上，这时如果万用表的指针会有一大幅度摆动，随后就会慢慢回 到无穷大的位置，说明消干扰电容器的充、放电性能良好；如果 万用表指针不偏动或偏动后不能回偏，说明该消干扰电容器内部 开路或击穿；如果万用表的指针在回偏的过程中突然回到无穷大 的位置，说明该电容器已漏电。
2020/11/13
9
4 消干扰线圈的识别与检测
①消干扰线圈的识别
消干 扰线 圈
② 消干扰线圈的检测
检测消 干扰线 圈
将万用表红黑表笔分别接在线圈绕组的两个焊点上，这时观 察万用表表盘读数是否为0.1Ω，如果阻值为0.1Ω，说明线圈正 常。
2020/11/13
10
5 热敏电阻的识别与检测
① 热敏电阻的识别
