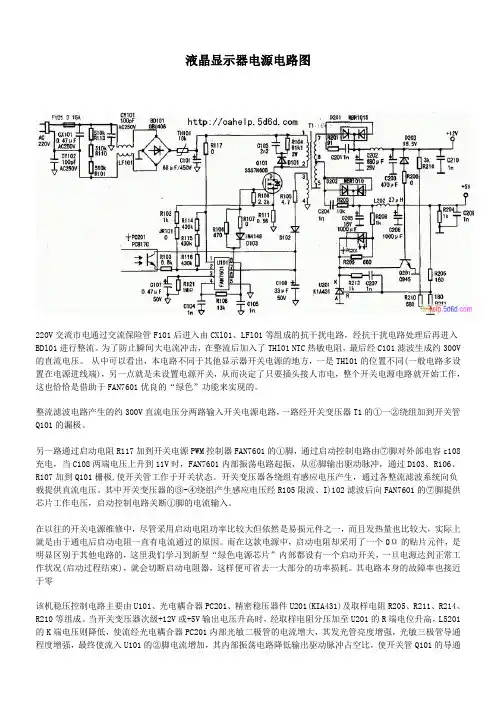

十大液晶显示器电源电路精解

液晶显示器电源电路图220V交流市电通过交流保险管F101后进入由CXl01、LFl01等组成的抗干扰电路，经抗干扰电路处理后再进入BDl01进行整流。

为了防止瞬间大电流冲击，在整流后加入了THl01NTC热敏电阻，最后经C101滤波生成约300V的直流电压。

从中可以看出，本电路不同于其他显示器开关电源的地方，一是THl01的位置不同(一般电路多设置在电源进线端)，另一点就是未设置电源开关，从而决定了只要插头接人市电，整个开关电源电路就开始工作，这也恰恰是借助于FAN7601优良的“绿色”功能来实现的。

整流滤波电路产生的约300V直流电压分两路输入开关电源电路，一路经开关变压器T1的①一②绕组加到开关管Q101的漏极。

另一路通过启动电阻R117加到开关电源PWM控制器FAN7601的①脚，通过启动控制电路由⑦脚对外部电容c108充电，当C108两端电压上升到11V时，FAN7601内部振荡电路起振，从⑥脚输出驱动脉冲，通过D103、R106、R107加到Q101栅极,使开关管工作于开关状态。

开关变压器各绕组有感应电压产生，通过各整流滤波系统向负载提供直流电压。

其中开关变压器的③-④绕组产生感应电压经R105限流、D1 / 27102滤波后向FAN7601的⑦脚提供芯片工作电压，启动控制电路关断①脚的电流输入。

2 / 27在以往的开关电源维修中，尽管采用启动电阻功率比较大但依然是易损元件之一，而且发热量也比较大，实际上就是由于通电后启动电阻一直有电流通过的原因。

而在这款电源中，启动电阻却采用了一个0Ω的贴片元件，是明显区别于其他电路的，这里我们学习到新型“绿色电源芯片”内部都设有一个启动开关，一旦电源达到正常工作状况(启动过程结束)，就会切断启动电阻器，这样便可省去一大部分的功率损耗。

其电路本身的故障率也接近于零该机稳压控制电路主要由U101、光电耦合器PC201、精密稳压器件U201(KIA431)及取样电阻R205、R211、R214、R210等组成。

液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。

1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。

开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。

这些都构成电磁干扰源。

为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。

常用交流抗干扰电路如下图所示。

图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。

共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。

LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。

Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。

电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。

Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。

安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。

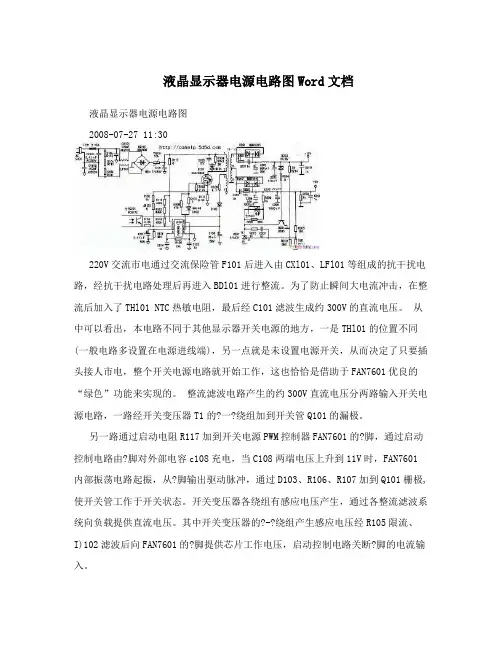

液晶显示器电源电路图Word文档液晶显示器电源电路图2008-07-27 11:30220V交流市电通过交流保险管F101后进入由CXl01、LFl01等组成的抗干扰电路，经抗干扰电路处理后再进入BDl01进行整流。

为了防止瞬间大电流冲击，在整流后加入了THl01 NTC热敏电阻，最后经C101滤波生成约300V的直流电压。

从中可以看出，本电路不同于其他显示器开关电源的地方，一是THl01的位置不同(一般电路多设置在电源进线端)，另一点就是未设置电源开关，从而决定了只要插头接人市电，整个开关电源电路就开始工作，这也恰恰是借助于FAN7601优良的“绿色”功能来实现的。

整流滤波电路产生的约300V直流电压分两路输入开关电源电路，一路经开关变压器T1的?一?绕组加到开关管Q101的漏极。

另一路通过启动电阻R117加到开关电源PWM控制器FAN7601的?脚，通过启动控制电路由?脚对外部电容c108充电，当C108两端电压上升到11V时，FAN7601内部振荡电路起振，从?脚输出驱动脉冲，通过D103、R106、R107加到Q101栅极,使开关管工作于开关状态。

开关变压器各绕组有感应电压产生，通过各整流滤波系统向负载提供直流电压。

其中开关变压器的?-?绕组产生感应电压经R105限流、I)102滤波后向FAN7601的?脚提供芯片工作电压，启动控制电路关断?脚的电流输入。

在以往的开关电源维修中，尽管采用启动电阻功率比较大但依然是易损元件之一，而且发热量也比较大，实际上就是由于通电后启动电阻一直有电流通过的原因。

而在这款电源中，启动电阻却采用了一个0Ω的贴片元件，是明显区别于其他电路的，这里我们学习到新型“绿色电源芯片”内部都设有一个启动开关，一旦电源达到正常工作状况(启动过程结束)，就会切断启动电阻器，这样便可省去一大部分的功率损耗。

其电路本身的故障率也接近于零该机稳压控制电路主要由U101、光电耦合器PC201、精密稳压器件U201(KIA431)及取样电阻R205、R211、R214、R210等组成。

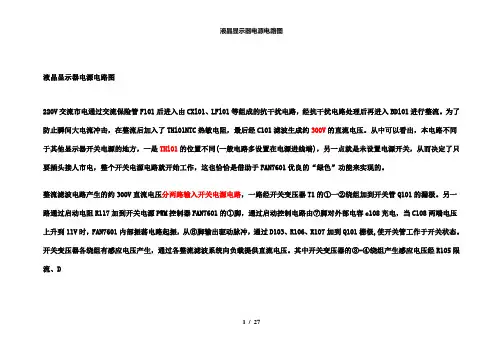

液晶显示器电源电路图220V交流市电通过交流保险管F101后进入由CXl01、LFl01等组成的抗干扰电路，经抗干扰电路处理后再进入BDl01进行整流。

为了防止瞬间大电流冲击，在整流后加入了THl01 NTC热敏电阻，最后经C101滤波生成约300V 的直流电压。

从中可以看出，本电路不同于其他显示器开关电源的地方，一是THl01的位置不同(一般电路多设置在电源进线端)，另一点就是未设置电源开关，从而决定了只要插头接人市电，整个开关电源电路就开始工作，这也恰恰是借助于FAN7601优良的“绿色”功能来实现的。

整流滤波电路产生的约300V直流电压分两路输入开关电源电路，一路经开关变压器T1的①一②绕组加到开关管Q101的漏极。

另一路通过启动电阻R117加到开关电源PWM控制器FAN7601的①脚，通过启动控制电路由⑦脚对外部电容c108充电，当C108两端电压上升到11V时，FAN7601内部振荡电路起振，从⑥脚输出驱动脉冲，通过D103、R106、R107加到Q101栅极,使开关管工作于开关状态。

开关变压器各绕组有感应电压产生，通过各整流滤波系统向负载提供直流电压。

其中开关变压器的③-④绕组产生感应电压经R105限流、I)102滤波后向FAN7601的⑦脚提供芯片工作电压，启动控制电路关断①脚的电流输入。

在以往的开关电源维修中，尽管采用启动电阻功率比较大但依然是易损元件之一，而且发热量也比较大，实际上就是由于通电后启动电阻一直有电流通过的原因。

而在这款电源中，启动电阻却采用了一个0Ω的贴片元件，是明显区别于其他电路的，这里我们学习到新型“绿色电源芯片”内部都设有一个启动开关，一旦电源达到正常工作状况(启动过程结束)，就会切断启动电阻器，这样便可省去一大部分的功率损耗。

其电路本身的故障率也接近于零该机稳压控制电路主要由U101、光电耦合器PC201、精密稳压器件U201(KIA431)及取样电阻R205、R211、R214、R210等组成。

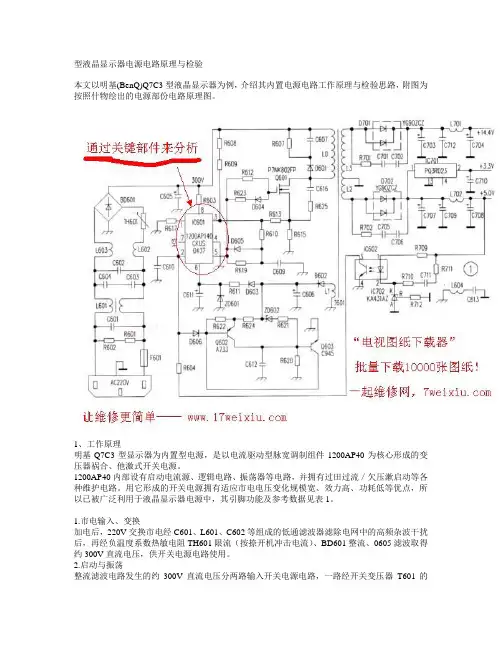

型液晶显示器电源电路原理与检验本文以明基(BenQ)Q7C3型液晶显示器为例，介绍其内置电源电路工作原理与检验思路，附图为按照什物绘出的电源部份电路原理图。

1、工作原理明基Q7C3型显示器为内置型电源，是以电流驱动型脉宽调制组件1200AP40为核心形成的变压器祸合、他激式开关电源。

1200AP40内部设有启动电流源、逻辑电路、振荡器等电路，并拥有过田过流／欠压漱启动等各种维护电路。

用它形成的开关电源拥有适应市电电压变化规模宽、效力高、功耗低等优点，所以已被广泛利用于液晶显示器电源中，其引脚功能及参考数据见表1。

1.市电输入、变换加电后，220V交换市电经C601、L601、C602等组成的低通滤波器滤除电网中的高频杂波干扰后，再经负温度系数热敏电阻TH601限流（按捺开机冲击电流）、BD601整流、0605滤波取得约300V直流电压，供开关电源电路使用。

2.启动与振荡整流滤波电路发生的约300V直流电压分两路输入开关电源电路，一路经开关变压器T601的LO绕组加到开关管Q601的漏极(D)；另外一路经R603加到IC601（1200AP40）启动端⑧脚。

IC601的⑧脚输人300V电压后，使它内部启动电流源开始工作，该电流通过⑥脚对外接的C611充电，当C611两真个电压到达启动阑值（11V）时，IC601内部振荡器电路起振，从⑤脚输出驱动脉冲，通过R612,R623,D604加到开关管Q601栅极(G)，使Q601工作在开关状况。

Q601导通后，电流流过开关变压器T601 LO线组，在取样绕组L1两端发生感应电动势，经D602整流、C606滤波后，再经D603限幅,R611限流在C611两端发生15V的直流电压，为IC601提供工作后所需的电源，取代IC601内部的启动电路，使电源能正常工作。

3．稳压节制电路该电机源采取由R711、R712与IC702形成的误差取样放大电路，直接从T601的L2绕组输出的高频脉冲经D702整流、C707-C709及L702滤波后取得的+5V电压长进行取样。

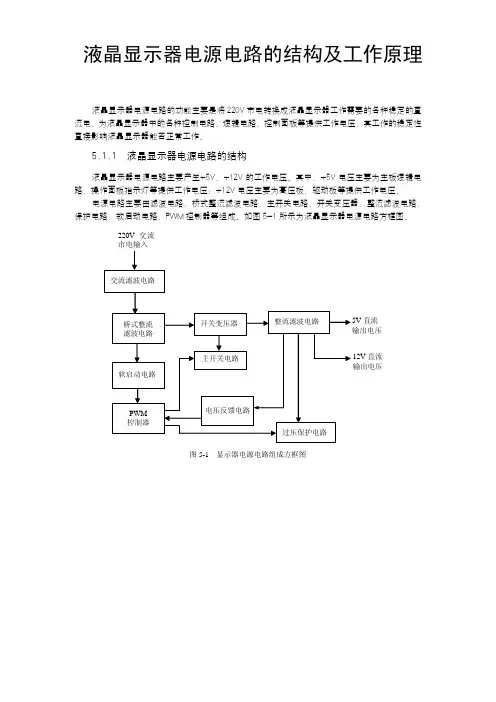

液晶显示器电源电路的结构及工作原理液晶显示器电源电路的功能主要是将220V 市电转换成液晶显示器工作需要的各种稳定的直流电，为液晶显示器中的各种控制电路、逻辑电路、控制面板等提供工作电压，其工作的稳定性直接影响液晶显示器能否正常工作。

5.1.1 液晶显示器电源电路的结构液晶显示器电源电路主要产生+5V、+12V 的工作电压。

其中，+5V 电压主要为主板逻辑电路、操作面板指示灯等提供工作电压；+12V 电压主要为高压板、驱动板等提供工作电压。

电源电路主要由滤波电路、桥式整流滤波电路、主开关电路、开关变压器、整流滤波电路、保护电路、软启动电路、PWM 控制器等组成。

如图5-1所示为液晶显示器电源电路方框图。

220V 交流市电输入直流 12V 直流 输出电压图5-1 显示器电源电路组成方框图其中，交流滤波电路的作用是消除市电中的高频干扰（线性滤波电路一般由电阻、电容和电感组成）；桥式整流滤波电路的作用是将220V交流电变成310V左右的直流电；开关电路的作用是将310V左右的直流电通过开关管和开关变压器后，变成不同幅度的脉冲电压；整流滤波电路的作用是将开关变压器输出的脉冲电压经过整流和滤波后变成负载需要的基本电压5V和12V；过压保护电路的作用是尽量避免因负载异常或其他原因导致的开关管损坏或开关电源损坏；PWM 控制器的作用是控制开关管的切换，根据保护电路的反馈电压控制电路。

5.1.2 液晶显示器电源电路的工作原理液晶显示器的电源电路一般采用开关电路方式，此电源电路将交流220V输入电压经过整流滤波电路变成直流电压，再由开关管斩波和高频变压器降压，得到高频矩形波电压，最后经整流滤波后输出液晶显示器各个模块所需要的直流电压。

下面以AOC LM 729液晶显示器为例讲解液晶显示器电源电路的工作原理。

AOC LM 729液晶显示器的电源电路主要由交流滤波电路、桥式整流电路、软启动电路、主开关电路、整流滤波电路、过压保护电路等组成，其电源电路实物图和电路原理图如图5-2所示。

液晶显示器电源工作原理及维修(总14页)-本页仅作为预览文档封面，使用时请删除本页-液晶显示器电源工作原理及维修详细介绍液晶显示器电源的作用、工作原理、维修及代换，一、电源的作用1、电源的基本知识液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示它的输入是220V交流电，输出为12V、4A直流电。

电源适配器的内部电路结构如图所示2、液晶电源的常见存在形式常见的液晶电源有内置式和外置式两种。

内置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。

外置式电源也就是通常所说的电源适配器，它一般是220V交流电输入，12V直流电输出，驱动板需要的其他电原在驱动板上进行变换。

二、电源的工作原理由于LCD采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。

电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。

LCD显示器中的电源部分均采用开关电源。

由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。

PWM型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。

PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。

脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。

以下将要介绍的电源适配器就是此类开关电源，我们以采用UC3842脉宽调制集成控制器的电源为例讲解相关电路。

1、 UC3842的性能特点（1）它属于电流型单端PWM调制器，具有管脚数量少，外围是路简单、安装调试方便、性能优良、价格低廉等优点。

液晶显示器常见电源电路分析LCD(液晶显示器)电源电路和CRT型彩显一样包括主电源电路和二次电源电路两部分。

不过它的主电源电路有内置和外置两种。

外置电源(通常称为电源适配器)为LCD提供Acl6v或DCl2～18V电压．再通过机内的二次电源电路产生12V、5V、3．3V等多种直流电压。

由于外置电源结构比较简单且成品较多．所以本文仅介绍了内置主电源电路和二次电源电路工作原理和检修方法。

该文是一篇兼具资料性和指导性的文章．提供的10种LcD电源IC资料也较新颖．可供大家检修LCD电源时参考。

一、电源控制芯片FAl3842N构成的开关电源1．FAl3842N的内部结构及引脚FAl3842N(同UC3842)是一种电流型电源控制芯片．它的内部南振荡器、5V基准电压发生器、PWM锁存器、电流比较器等构成，如图1所示．它的引脚功能如表l所示。

表1 FAl3842N引脚功能2．典型电路分析下面以图2所示的AOC （冠捷）LCD彩显为例介绍FAl3842N构成的开关电源。

(1)功率变换市电经整流滤波后的300V左右的直流电压．一路通过开关变压器'1901的初级绕组(①一③绕组)加到开关管Q901(2SK2996)fl,'3D$_及为它供电，而且经R903、R904对C914充电；另一路经限流电阻R905～R910、滤波电容C906和BD901内的一个整流管构成充电网路．在C906两端建立启动电压。

市电输人回路的NR901是负温度系数热敏电阻，用来限制开机瞬间C904充电产生的初始大电流。

当C906两端电压达到l6V时IC901内部的启动电路开始工作。

IC901工作后．它内部的基准电压发生器产生的5V电压不仅为内部的振荡器等电路供电，而且从IC901的⑧脚输出。

⑧脚输出的5V基准电压经R913、R919、C910和④脚内的振荡器通过振荡，在C910两端产生锯齿波脉冲电压．该锯齿波脉冲作为触发信号．控制IC901内部PWM电路产生矩形开关管激励脉冲，该脉冲经驱动电路放大后从IC901的⑥脚输出。
