绝缘电阻的测量方法

绝缘电阻/接地电阻检测方法一、线路绝缘检测测试低压设备或线路的绝缘电阻可使用500V兆欧表（摇表，0-250ΜΩ），不能用万用表来测试。

兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。

1 测试方法1.1、照明、动力线路绝缘电阻测试（见附件二表）：断开上端开关电源，断开设备，断开保险丝（即断开柜体上仪表表回路，防止影响绝缘电阻测量），线路绝缘电阻在测试中可以得到相对相、相对地六组数据。

1.2、电气设备、设施绝缘电阻测试方法断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。

摇测三相异步电动机转子绕组测相对相。

测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。

即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。

2 绝缘电阻值测试标准2.1、低压线路和用电设备绝缘电阻应不小于4ΜΩ。

2.2、部分老旧运行中的线路，绝缘电阻应不小于1ΜΩ。

2.3、三相鼠笼异步电动机绝缘电阻不得小于0.5ΜΩ。

2.4、手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大于2ΜΩ；Ⅱ类手持电动工具应大于7ΜΩ；Ⅲ类手持电动工具应大于1ΜΩ。

3 绝缘电阻值测试时注意事项3.1、测电气设备绝缘电阻时，应先切断电源，将设备充分放电。

3.2、仪表应放置在水平位置。

3.3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被测量设备的其它部位接触。

3.4、顺时针方向转动兆欧表的发电机摇把，保证转速（每分钟120转）均匀稳定，不要时快时慢，以免测量不准确3.5、测量电容量较大的电机、电缆及电容器应有一定的充电时间，摇动一分钟后读值，测试完毕后将设备放电。

3.6、测试应在良好的天气下进行，周围环境度不低于5℃为宜。

二、设备接地电阻测试1、测试方法1.1 接地电阻测试仪器ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

绝缘电阻的测量方法及阻值计算方法绝缘电阻是指电气设备或电气系统的绝缘材料对电流的阻抗。

绝缘电阻的测量通常用于评估设备或系统的电气安全性。

测量绝缘电阻的一种常见方法是使用绝缘电阻测试仪。

以下是测量绝缘电阻的基本步骤和阻值计算方法：
绝缘电阻测量方法：
1.准备工作：在进行绝缘电阻测量之前，确保电气设备处于断电状态，并且所有电气元件都已正确接地。

2.连接测试仪：将绝缘电阻测试仪的电极连接到要测量的电路的绝缘表面。

通常，测试仪会施加一个标准的直流电压，例如500V或1000V。

3.测量：启动测试仪进行测量。

测试仪将施加电压并测量电流，然后计算得出绝缘电阻值。

4.记录结果：记录测得的绝缘电阻值。

通常，绝缘电阻的单位是欧姆（Ω）。

阻值计算方法：
测量得到的绝缘电阻值（R）是通过以下公式计算的：
R=U/I
其中：
R是绝缘电阻值（欧姆）。

U是施加的电压（伏特）。

I是流经绝缘电阻的电流（安培）。

通常，测量电压和电流都是由测试仪器提供的，并且测试仪器能够直接显示绝缘电阻值。

注意事项：
1.在测量绝缘电阻之前，确保操作人员了解设备的电气特性，以避免对设备造成损害。

2.在测量高电压系统的绝缘电阻时，特别小心，确保符合电气安全标准和规定。

3.定期进行绝缘电阻测试，以确保设备或系统的电气安全性。

以上方法提供了一般性的绝缘电阻测量步骤和计算方法，具体的操作步骤可能会因使用的测试仪器和设备而有所不同。

在进行实际测量时，请参考相应的设备和测试仪器的使用说明。

电线绝缘电阻测量方法电线的绝缘电阻是指电线绝缘层对电流的阻碍能力，是衡量电线绝缘性能的重要指标之一。

测量电线绝缘电阻的方法有很多种，下面将介绍几种常用的方法。

一、直流电桥法直流电桥法是测量电线绝缘电阻最常用的方法之一。

该方法利用直流电桥测量电线两端的电压和电流，通过计算得出电线的绝缘电阻。

具体操作步骤如下：1. 将待测电线的两端接入直流电桥电路中，并调节电桥的平衡。

2. 断开电源，记录下电桥两端的电压和电流。

3. 根据所测得的电压和电流值，计算出电线的绝缘电阻。

二、交流电桥法交流电桥法也是一种常用的测量电线绝缘电阻的方法。

该方法使用交流电桥测量电线两端的电压和电流，并通过计算得出电线的绝缘电阻。

具体操作步骤如下：1. 将待测电线的两端接入交流电桥电路中，并调节电桥的平衡。

2. 断开电源，记录下电桥两端的电压和电流。

3. 根据所测得的电压和电流值，计算出电线的绝缘电阻。

三、绝缘电阻测试仪法绝缘电阻测试仪是一种专门用于测量电线绝缘电阻的仪器。

该方法通过将待测电线连接到绝缘电阻测试仪上，并通过仪器的测量功能直接得出电线的绝缘电阻。

具体操作步骤如下：1. 将待测电线连接到绝缘电阻测试仪上。

2. 打开绝缘电阻测试仪，并设置相应的测量参数。

3. 开始测量，待测量完成后，仪器会显示出电线的绝缘电阻值。

四、绝缘电阻表法绝缘电阻表也是一种常用的测量电线绝缘电阻的方法。

该方法通过将待测电线连接到绝缘电阻表上，并通过表盘上的刻度读数得出电线的绝缘电阻。

具体操作步骤如下：1. 将待测电线的两端连接到绝缘电阻表上。

2. 打开绝缘电阻表，并调节表盘指针到零位。

3. 等待一段时间，待指针稳定后，读取表盘上的刻度值，即为电线的绝缘电阻。

电线的绝缘电阻可以通过多种方法来测量，其中直流电桥法、交流电桥法、绝缘电阻测试仪法和绝缘电阻表法是常用且有效的测量方法。

在进行测量时，需要注意仪器的使用方法，并根据具体情况选择合适的测量方法。

测量结果的准确性和可靠性对于保证电线的安全运行至关重要，因此在使用各种测量方法时，需要严格按照操作步骤进行，避免测量误差的产生。

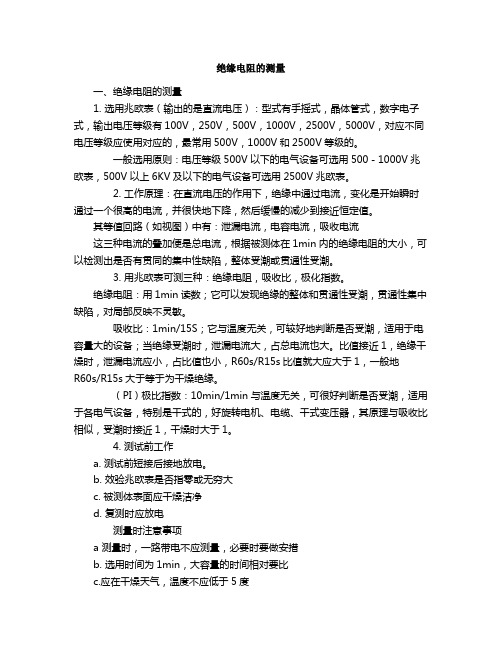

绝缘电阻的测量一、绝缘电阻的测量1. 选用兆欧表（输出的是直流电压）：型式有手摇式，晶体管式，数字电子式，输出电压等级有100V，250V，500V，1000V，2500V，5000V，对应不同电压等级应使用对应的，最常用500V，1000V和2500V等级的。

一般选用原则：电压等级500V以下的电气设备可选用500－1000V兆欧表，500V以上6KV及以下的电气设备可选用2500V兆欧表。

2. 工作原理：在直流电压的作用下，绝缘中通过电流，变化是开始瞬时通过一个很高的电流，并很快地下降，然后缓慢的减少到接近恒定值。

其等值回路（如视图）中有：泄漏电流，电容电流，吸收电流这三种电流的叠加便是总电流，根据被测体在1min内的绝缘电阻的大小，可以检测出是否有贯同的集中性缺陷，整体受潮或贯通性受潮。

3. 用兆欧表可测三种：绝缘电阻，吸收比，极化指数。

绝缘电阻：用1min读数；它可以发现绝缘的整体和贯通性受潮，贯通性集中缺陷，对局部反映不灵敏。

吸收比：1min/15S；它与温度无关，可较好地判断是否受潮，适用于电容量大的设备；当绝缘受潮时，泄漏电流大，占总电流也大。

比值接近1，绝缘干燥时，泄漏电流应小，占比值也小，R60s/R15s比值就大应大于1，一般地R60s/R15s大于等于为干燥绝缘。

（PI）极比指数：10min/1min与温度无关，可很好判断是否受潮，适用于各电气设备，特别是干式的，好旋转电机、电缆、干式变压器，其原理与吸收比相似，受潮时接近1，干燥时大于1。

4. 测试前工作a. 测试前短接后接地放电。

b. 效验兆欧表是否指零或无穷大c. 被测体表面应干燥洁净d. 复测时应放电测量时注意事项a 测量时，一路带电不应测量，必要时要做安措b. 选用时间为1min，大容量的时间相对要比c.应在干燥天气，温度不应低于5度b.屏弊端时应采用等电位e.防止干扰.F.接线应正确，不能绞在一起，拖地等5. 影响绝缘电阻的主要因素a．温度 b.湿度. C.表面赃污 de推存用电流以上的. F.干扰引起误差。

绝缘电阻的测试方法绝缘电阻是指电气设备或电路的绝缘材料对电流的限制能力。

测试绝缘电阻的目的是为了判断电器设备或电气回路的绝缘状况是否满足安全要求。

以下是常用的几种绝缘电阻的测试方法。

1. 直流绝缘电阻测试方法：直流绝缘电阻测试是一种常用的测试方法，通过施加直流电压来测量绝缘电阻。

测试时，需要用专用设备（如绝缘电阻测试仪）将电源与被测设备或电路连接，然后施加指定的直流电压。

可以将电源的正极连接到被测设备或电路的绝缘材料上，将负极连接到地线或其他适当的引地设施上。

测试设备会测量通过绝缘材料流过的电流，并计算出绝缘电阻值。

2. 交流绝缘电阻测试方法：交流绝缘电阻测试也是一种常用的测试方法，它可以更准确地反映绝缘材料在实际使用条件下的电阻特性。

测试时，需要使用专用的交流绝缘电阻测试仪，将电源与被测设备或电路连接，然后进行测试。

交流绝缘电阻测试仪会施加指定的交流电压，常见的频率为50Hz或60Hz。

测试设备会测量通过绝缘材料流过的交流电流，并计算出绝缘电阻值。

3. 瞬态绝缘电阻测试方法：瞬态绝缘电阻测试是一种比较精确的测试方法，可以检测绝缘材料在应力瞬变或高频信号下的耐压能力。

测试时，需要使用专用的瞬态绝缘电阻测试仪，该仪器可以通过施加瞬态电压来测量绝缘电阻。

测试设备会向被测设备或电路施加短时间的高压脉冲，测量透过绝缘材料流过的电流，并根据测试仪器的设定来计算绝缘电阻的值。

4. 极化指数测试方法：极化指数测试是一种通过测量绝缘材料在一定时间内的电阻变化来评估其绝缘状态的方法。

测试时，一般使用专用的极化指数测试仪进行测试。

测试仪器会在测试开始时施加一个较高的直流电压，然后记录下在一定时间内电阻的变化情况。

根据电阻变化的情况，可以评估绝缘材料的质量和绝缘电阻的特性。

以上是几种常用的绝缘电阻测试方法，每种方法都有其特点和适用范围。

在实际测试时，需要根据被测设备或电路的具体情况选择合适的测试方法，并按照测试仪器的说明进行正确的测试操作。

绝缘电阻的测试标准与方法
一、绝缘电阻的测试标准：按我国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：
R≥UN÷{1000+PN÷100} (兆欧)
其中：
R表示电机绝缘电阻（兆欧）
UN表示电机额定电压（V）
PN表示电机的额定功率（KW）
按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。

在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参考：RMC≥U÷1000×(75-t)÷5
其中：
RMC表示冷态电阻考核值（兆欧）
T表示测量时绕组的温度（℃）
U表示绕组额定电压（V）.
二、绝缘电阻的测试方法：
1.按下测试键，打开仪器。

2.将功能开关旋转到绝缘功能位置，确定被测线路不带电。

3.将测试导线连接到仪器上，然后接到被测线路或设备上。

4.若电源警告指示灯发亮或蜂鸣器发出响声，请勿按下测试键，请将仪器从线路上移走。

在继续测量前，使电路空路。

5.按下测试键，屏上将显示与仪器相接的回路或设备的绝缘阻值。

6.注意，如果回路阻值大于20mω，仪器将自动切换至200mω量程上。

7.完成测量后，在断开测试导线与回路或设备的连接前，要松开测试键，确保绝缘测试时储存在回路或设备中的电荷释放出来。

在放电时，指示灯会发
亮，并且蜂鸣器会发出响声。

8.测试键按下后，请勿旋转功能开关，因为这将可能损坏仪器。

进行绝缘测试时，请勿触碰被测设备、线路或测试导线终端。

9.若被测值超过200mω，显示屏上显示超量程标志“ol”。

绝缘电阻的正确测量方法一、测试内容施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。

二、测试仪器测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。

兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。

它的刻度尺的单位是兆欧，用MQ表示。

在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。

而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。

施工现场上一般是测量 500V 以下的电气设备或线路的绝缘电阻。

因此大多选用 500V ，阻值测量范围 0 ------------------------------------------------- 250MQ的兆欧表。

兆欧表有三个接线柱：即L （线路）、E （接地）、G （屏蔽），这三个接线柱按测量对象不同来选用。

三、测试方法 1、照明、动力线路绝缘电阻测试方法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。

首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。

摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。

一般兆欧表转速达每分钟120 转左右时，发电机就达到额定输出电压。

当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。

测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“ E”接线柱外，还需用屏蔽接线柱“G”。

将“ G”接线柱接至电缆绝缘纸上。

2、电气设备、设施绝缘电阻测试方法首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。

摇测三相异步电动机转子绕组测相对相。

测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。

即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。

绝缘电阻检测方法绝缘电阻检测是一种用于检测电器设备的绝缘性能的方法，主要用于判断电器设备的绝缘是否正常。

在电力系统中，绝缘电阻检测是一项重要的安全措施，可以有效避免电气事故的发生。

本文将介绍几种常见的绝缘电阻检测方法。

1. 直流绝缘电阻检测法直流绝缘电阻检测法是一种常见的绝缘电阻检测方法，它通过施加直流电压并测量电流来判断绝缘电阻的大小。

在检测过程中，需要使用专用的绝缘电阻测量仪器，将测试电压施加到被测设备的绝缘部分上，并测量通过绝缘部分的电流。

根据欧姆定律，可以计算出绝缘电阻的大小。

2. 交流绝缘电阻检测法交流绝缘电阻检测法是另一种常用的绝缘电阻检测方法，它通过施加交流电压并测量电流来判断绝缘电阻的大小。

与直流绝缘电阻检测法类似，交流绝缘电阻检测法也需要使用专用的绝缘电阻测量仪器，将测试电压施加到被测设备的绝缘部分上，并测量通过绝缘部分的电流。

通过测量电流的幅值和相位差，可以计算出绝缘电阻的大小。

3. 双向绝缘电阻检测法双向绝缘电阻检测法是一种更加准确的绝缘电阻检测方法，它能够同时测量正向和反向的绝缘电阻。

在检测过程中，需要使用特殊的绝缘电阻测量仪器，通过施加正向和反向的测试电压，并测量正向和反向的电流，从而计算出正向和反向的绝缘电阻。

4. 极化指数法极化指数法是一种较为简单的绝缘电阻检测方法，它通过测量绝缘材料的极化指数来判断绝缘性能。

在检测过程中，需要使用特殊的绝缘电阻测量仪器，将测试电压施加到被测绝缘材料上，并测量极化电流。

根据极化指数的大小，可以判断绝缘材料的状态，从而判断绝缘电阻的大小。

绝缘电阻检测方法的选择应根据具体情况来确定，不同的方法适用于不同的场景。

在进行绝缘电阻检测时，需要注意以下几点：1. 选择合适的测试电压和测试电流，避免对被测设备产生损害。

2. 确保测试仪器的准确性和稳定性，以保证测试结果的可靠性。

3. 进行定期的维护和校准，避免仪器的误差积累。

绝缘电阻检测是保证电器设备安全运行的重要手段，选择合适的检测方法和仪器对于保障电力系统的安全稳定运行至关重要。

绝缘电阻测试方法
绝缘电阻测试是用来确定绝缘材料的质量和绝缘性能的重要测试方法。

以下是常见的绝缘电阻测试方法：
1. 直流绝缘电阻测试：使用直流电源和电阻测试仪器，按照一定的电压施加在被测绝缘材料上，然后测量电流流过材料的电阻值。

该方法适用于室温下的绝缘材料测试。

2. 交流绝缘电阻测试：使用交流电源和电阻测试仪器，按照一定的频率和电压施加在被测绝缘材料上，然后测量电流流过材料的电阻值。

该方法适用于绝缘材料在正常工作时的电阻测试。

3. 极化指数测试：该方法适用于测试绝缘材料在长时间工作后的电阻性能。

通过在材料上施加直流电压，然后记录电阻随时间变化的曲线，根据曲线的特性来判断绝缘材料的老化情况。

4. 湿度电阻测试：该方法适用于测试绝缘材料在湿环境下的电阻性能。

将绝缘材料浸泡在水中或者以水蒸气的形式暴露在湿度控制的环境中，然后测量电阻值。

5. 高压测试：该方法适用于测试绝缘材料的耐压性能。

在绝缘材料上施加高电压，然后观察是否会发生击穿现象，测试绝缘材料的绝缘性能。

以上是一些常见的绝缘电阻测试方法，不同的测试方法适用于不同的测试场景和要求，可以根据具体情况选择合适的方法进行测试。

绝缘电阻的在线测量方法
绝缘电阻的在线测量方法通常包括以下步骤：
1. 确定要测量的绝缘电阻的电路或设备。

2. 准备所需的测量设备和工具，例如绝缘电阻测试仪、导线等。

3. 断开要测量的电路或设备的电源，并确保没有剩余的电压。

4. 使用绝缘电阻测试仪测量绝缘电阻的阻值。

通常需要测量正母线与电底盘之间的电压和负母线与电底盘之间的电压，然后根据电路定律计算出绝缘电阻的阻值。

5. 根据测量结果判断绝缘电阻是否正常。

通常会设定一个阈值，如果测量结果低于这个阈值，则认为绝缘电阻存在问题。

6. 如果绝缘电阻存在问题，需要进行维修或更换相应的部件。

需要注意的是，在线测量绝缘电阻可能会受到电路中其他元件的影响，因此需要采取相应的措施来减小误差。

同时，对于高电压、大电流的电路或设备，测量绝缘电阻需要特别小心，需要遵守相关安全规定和操作规范。
