绝缘电阻的测量方法及阻值计算方法

电动机的绝缘电阻电动机是现代工业中最常见的动力设备之一，广泛应用于机械、电子、冶金、石化、航空、航天等各个领域。

电动机的性能稳定性和寿命长短，关键在于绝缘的质量。

绝缘电阻是评价电机绝缘性能的一个重要指标，本文将从绝缘电阻的定义、测量方法、影响因素及维护保养等方面进行探讨。

一、绝缘电阻的定义绝缘电阻是指电器设备绝缘材料对电流的阻碍作用。

当两个导体之间的绝缘材料的电阻越大，就越难通过电流，绝缘性能也就越好。

绝缘电阻的计量单位为欧姆（Ω），通常使用兆欧姆（MΩ）作为电机绝缘电阻的计量单位。

二、绝缘电阻的测量方法电机绝缘电阻的测量方法有直流电阻法、交流电阻法和高压绝缘电阻测量法。

1. 直流电阻法直流电阻法是电机绝缘电阻测量的一种常用方法，其原理是在直流电压下，通过绝缘材料的电流与电压的比值来计算绝缘电阻。

直流电阻法需要使用特殊的测试仪器，如万用表或绝缘电阻测试仪。

2. 交流电阻法交流电阻法是通过交流电压来测量电机绝缘电阻的一种方法。

它的原理是在交流电压下，通过绝缘材料的电流与电压的比值来计算绝缘电阻。

交流电阻法需要使用特殊的测试仪器，如绝缘电阻测试仪。

3. 高压绝缘电阻测量法高压绝缘电阻测量法是通过高压电压来测量电机绝缘电阻的一种方法。

在高压电压下，通过绝缘材料的电流与电压的比值来计算绝缘电阻。

高压绝缘电阻测量法需要使用特殊的测试仪器，如高压绝缘电阻测试仪。

三、影响绝缘电阻的因素电机绝缘电阻受到多种因素的影响，包括环境温度、湿度、污染、机械振动、电磁场干扰等。

1. 环境温度环境温度是影响电机绝缘电阻的重要因素。

电机在高温环境下运行时，绝缘材料会变硬、变脆，从而导致绝缘电阻下降。

相反，在低温环境下，绝缘材料会变得柔软，从而导致绝缘电阻升高。

因此，维护电机的运行温度是保证其绝缘性能的重要措施之一。

2. 湿度湿度是影响电机绝缘电阻的另一个重要因素。

在高湿度环境下，水分会渗入绝缘材料中，从而导致绝缘电阻下降。

因此，对于运行在高湿度环境下的电机，应采取相应的防潮措施，如安装防潮器。

绝缘电阻/接地电阻检测方法一、线路绝缘检测测试低压设备或线路的绝缘电阻可使用500V兆欧表（摇表，0-250ΜΩ），不能用万用表来测试。

兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。

1 测试方法1.1、照明、动力线路绝缘电阻测试（见附件二表）：断开上端开关电源，断开设备，断开保险丝（即断开柜体上仪表表回路，防止影响绝缘电阻测量），线路绝缘电阻在测试中可以得到相对相、相对地六组数据。

1.2、电气设备、设施绝缘电阻测试方法断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。

摇测三相异步电动机转子绕组测相对相。

测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。

即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。

2 绝缘电阻值测试标准2.1、低压线路和用电设备绝缘电阻应不小于4ΜΩ。

2.2、部分老旧运行中的线路，绝缘电阻应不小于1ΜΩ。

2.3、三相鼠笼异步电动机绝缘电阻不得小于0.5ΜΩ。

2.4、手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大于2ΜΩ；Ⅱ类手持电动工具应大于7ΜΩ；Ⅲ类手持电动工具应大于1ΜΩ。

3 绝缘电阻值测试时注意事项3.1、测电气设备绝缘电阻时，应先切断电源，将设备充分放电。

3.2、仪表应放置在水平位置。

3.3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被测量设备的其它部位接触。

3.4、顺时针方向转动兆欧表的发电机摇把，保证转速（每分钟120转）均匀稳定，不要时快时慢，以免测量不准确3.5、测量电容量较大的电机、电缆及电容器应有一定的充电时间，摇动一分钟后读值，测试完毕后将设备放电。

3.6、测试应在良好的天气下进行，周围环境度不低于5℃为宜。

二、设备接地电阻测试1、测试方法1.1 接地电阻测试仪器ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

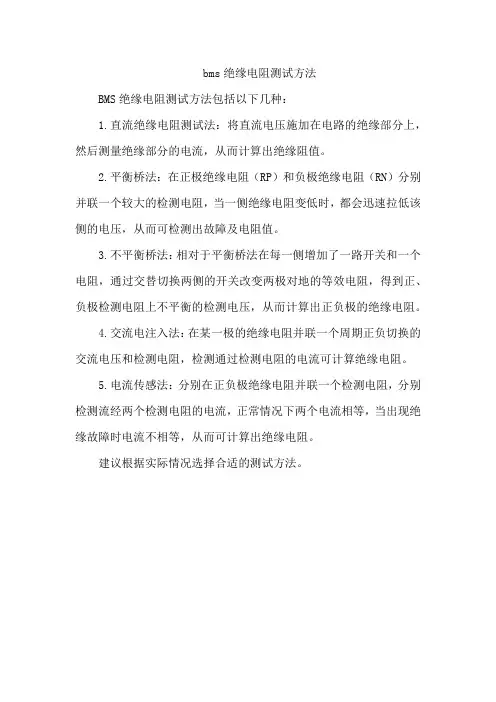

bms绝缘电阻测试方法
BMS绝缘电阻测试方法包括以下几种：
1.直流绝缘电阻测试法：将直流电压施加在电路的绝缘部分上，然后测量绝缘部分的电流，从而计算出绝缘阻值。

2.平衡桥法：在正极绝缘电阻（RP）和负极绝缘电阻（RN）分别并联一个较大的检测电阻，当一侧绝缘电阻变低时，都会迅速拉低该侧的电压，从而可检测出故障及电阻值。

3.不平衡桥法：相对于平衡桥法在每一侧增加了一路开关和一个电阻，通过交替切换两侧的开关改变两极对地的等效电阻，得到正、负极检测电阻上不平衡的检测电压，从而计算出正负极的绝缘电阻。

4.交流电注入法：在某一极的绝缘电阻并联一个周期正负切换的交流电压和检测电阻，检测通过检测电阻的电流可计算绝缘电阻。

5.电流传感法：分别在正负极绝缘电阻并联一个检测电阻，分别检测流经两个检测电阻的电流，正常情况下两个电流相等，当出现绝缘故障时电流不相等，从而可计算出绝缘电阻。

建议根据实际情况选择合适的测试方法。

电气设备绝缘电阻的测试方法
1.直接测量法：
直接测量法是指用万用表或绝缘电阻测试仪直接测量电气设备的绝缘
电阻。

具体步骤如下：
（1）将电气设备与电源完全隔离，并确保设备本身的所有开关都处
于关闭状态，以防止测量过程中的意外触电事故；
（2）选择阻值范围为适宜的万用表或绝缘电阻测试仪，并将测试仪
的测试电极分别连接到设备的两个绝缘电极上；
（3）根据测试仪的操作说明，打开测试仪的电源开关，并进行测试；
（4）等待一段时间，直到测试仪的数值稳定，记录下测试仪显示的
绝缘电阻数值；
（5）重复上述步骤几次，取多次测试结果的平均值作为最终的绝缘
电阻值。

2.比率测量法：
比率测量法是指通过比较原辅变压器的绝缘电阻值，来间接测量测试
对象的绝缘电阻。

具体步骤如下：
（1）首先需要选取一对符合标准要求的原辅变压器，其中原变压器
的容量应大于或等于被测设备的容量，且原辅变压器的相差应不大于10%；
（2）将原辅变压器的绝缘进行测试，记录下两个变压器的绝缘电阻
数值；
（3）将测试对象与原辅变压器进行连接，并保持连接一段时间，等待绝缘电阻达到稳定状态；
（4）同时测量原辅变压器与测试对象的绝缘电阻，记录下数值；
（5）根据比率公式计算出测试对象的绝缘电阻，即目标设备的绝缘电阻=测试对象与原辅变压器的绝缘电阻之差×原辅变压器的绝缘电阻之差/原辅变压器的绝缘电阻之差。

以上是两种常用的电气设备绝缘电阻测试方法，但无论使用哪种方法进行测试，确保测量过程中的安全是非常重要的。

同时，还应根据具体的设备特点和测试要求选择合适的测试仪器和方法。

电缆绝缘电阻的测量方法电缆的绝缘电阻是指电缆绝缘材料对电流流过的阻力，是一个重要的电气特性参数。

正确的测量电缆绝缘电阻可以评估电缆的绝缘状态，以确保电气设备的安全运行。

下面将介绍几种常用的电缆绝缘电阻测量方法。

1.直流电桥法直流电桥法是最常用的电缆绝缘电阻测量方法之一、它基于电桥平衡理论，通过测量电桥平衡时电流和电压的比例关系来计算电缆的绝缘电阻。

具体步骤如下：-首先将电桥一侧电极连接到电缆的一端，另一侧电极连接到地线。

-施加一定电压，例如100V，到电缆上。

-调节电阻箱中的电阻，直到电桥平衡。

-读取电桥平衡时的电阻值，即为电缆的绝缘电阻。

2.交流电桥法交流电桥法是使用交流电源来测量电缆绝缘电阻的方法。

相比于直流电桥法，交流电桥法可以减小直流电压对电缆绝缘材料的影响，提高测量结果的准确性。

具体步骤如下：-将电桥一侧电极连接到电缆的一端，另一侧电极连接到地线。

-利用交流电桥平衡方法，测量电桥平衡时的电流和电压值。

-根据电流和电压的比例关系，计算得到电缆的绝缘电阻。

交流电桥法通常使用高频交流电源，以减小电容效应对测量结果的影响。

3.绝缘电阻测试仪法绝缘电阻测试仪是一种专用仪器，用来测量电缆及其他电气设备的绝缘电阻。

绝缘电阻测试仪的工作原理是通过施加一定电压到电缆上，测量电流的大小，然后计算出电缆的绝缘电阻。

具体步骤如下：-将测试仪的测试电极连接到电缆的两端。

-设置测试仪的测试参数，例如施加的电压和测试时间等。

-开始测试，测试仪会自动施加电压到电缆上，并记录电流的大小。

-测量结束后，测试仪会自动计算出电缆的绝缘电阻值。

需要注意的是，在进行电缆绝缘电阻测量时，应确保电缆处于干燥的环境中，以避免湿度对绝缘电阻的影响。

此外，在进行交流电桥法和绝缘电阻测试仪法测量时，应选择合适的测量范围和电压，以确保测量结果的准确性。

绝缘电阻的测试方法绝缘电阻是指电气设备或电路的绝缘材料对电流的限制能力。

测试绝缘电阻的目的是为了判断电器设备或电气回路的绝缘状况是否满足安全要求。

以下是常用的几种绝缘电阻的测试方法。

1. 直流绝缘电阻测试方法：直流绝缘电阻测试是一种常用的测试方法，通过施加直流电压来测量绝缘电阻。

测试时，需要用专用设备（如绝缘电阻测试仪）将电源与被测设备或电路连接，然后施加指定的直流电压。

可以将电源的正极连接到被测设备或电路的绝缘材料上，将负极连接到地线或其他适当的引地设施上。

测试设备会测量通过绝缘材料流过的电流，并计算出绝缘电阻值。

2. 交流绝缘电阻测试方法：交流绝缘电阻测试也是一种常用的测试方法，它可以更准确地反映绝缘材料在实际使用条件下的电阻特性。

测试时，需要使用专用的交流绝缘电阻测试仪，将电源与被测设备或电路连接，然后进行测试。

交流绝缘电阻测试仪会施加指定的交流电压，常见的频率为50Hz或60Hz。

测试设备会测量通过绝缘材料流过的交流电流，并计算出绝缘电阻值。

3. 瞬态绝缘电阻测试方法：瞬态绝缘电阻测试是一种比较精确的测试方法，可以检测绝缘材料在应力瞬变或高频信号下的耐压能力。

测试时，需要使用专用的瞬态绝缘电阻测试仪，该仪器可以通过施加瞬态电压来测量绝缘电阻。

测试设备会向被测设备或电路施加短时间的高压脉冲，测量透过绝缘材料流过的电流，并根据测试仪器的设定来计算绝缘电阻的值。

4. 极化指数测试方法：极化指数测试是一种通过测量绝缘材料在一定时间内的电阻变化来评估其绝缘状态的方法。

测试时，一般使用专用的极化指数测试仪进行测试。

测试仪器会在测试开始时施加一个较高的直流电压，然后记录下在一定时间内电阻的变化情况。

根据电阻变化的情况，可以评估绝缘材料的质量和绝缘电阻的特性。

以上是几种常用的绝缘电阻测试方法，每种方法都有其特点和适用范围。

在实际测试时，需要根据被测设备或电路的具体情况选择合适的测试方法，并按照测试仪器的说明进行正确的测试操作。

绝缘电阻的测试标准与方法
一、绝缘电阻的测试标准：按我国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：
R≥UN÷{1000+PN÷100} (兆欧)
其中：
R表示电机绝缘电阻（兆欧）
UN表示电机额定电压（V）
PN表示电机的额定功率（KW）
按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。

在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参考：RMC≥U÷1000×(75-t)÷5
其中：
RMC表示冷态电阻考核值（兆欧）
T表示测量时绕组的温度（℃）
U表示绕组额定电压（V）.
二、绝缘电阻的测试方法：
1.按下测试键，打开仪器。

2.将功能开关旋转到绝缘功能位置，确定被测线路不带电。

3.将测试导线连接到仪器上，然后接到被测线路或设备上。

4.若电源警告指示灯发亮或蜂鸣器发出响声，请勿按下测试键，请将仪器从线路上移走。

在继续测量前，使电路空路。

5.按下测试键，屏上将显示与仪器相接的回路或设备的绝缘阻值。

6.注意，如果回路阻值大于20mω，仪器将自动切换至200mω量程上。

7.完成测量后，在断开测试导线与回路或设备的连接前，要松开测试键，确保绝缘测试时储存在回路或设备中的电荷释放出来。

在放电时，指示灯会发
亮，并且蜂鸣器会发出响声。

8.测试键按下后，请勿旋转功能开关，因为这将可能损坏仪器。

进行绝缘测试时，请勿触碰被测设备、线路或测试导线终端。

9.若被测值超过200mω，显示屏上显示超量程标志“ol”。

电缆绝缘电阻的测量方法一、直流法直流法是测量电缆绝缘电阻最常用的方法。

其原理是通过检测电缆两端的绝缘电阻，计算得到。

1.准备工作首先，需要选择合适的直流电压。

常用的直流电压有100V、250V、500V和1000V等。

选择电压时，要考虑到电缆的额定电压和电缆长度，一般选择电压为电缆额定电压的一半。

其次，需要准备好测量仪器。

通用的仪器有万用表和绝缘电阻测量仪。

其中，万用表适用于低阻值的测量，绝缘电阻测量仪适用于高阻值的测量。

2.测量操作步骤如下：（1）将电源断开，确保电缆处于断电状态。

（2）将绝缘电阻测量仪或万用表的测试引线连接到电缆两端。

（3）选择合适的直流电压，并设置在绝缘电阻测量仪或万用表上。

（4）闭合电源，通电。

（5）等待一段时间，使电缆上的绝缘电阻稳定。

（6）记录读数。

如果使用万用表，可以直接读取。

如果使用绝缘电阻测量仪，一般需要选择合适的量程。

（7）断开电源，结束测量。

3.注意事项在测量电缆绝缘电阻时，需要注意以下事项：（1）保持电缆断电状态，避免因为电缆通电而引起不必要的事故。

（2）测试引线的选择要合适，尽量选用长度较短、接触面积大、阻抗小的引线，以减小接触电阻对测量结果的影响。

（3）选择合适的测量电压，避免电压过高引起电弧击穿。

二、交流法交流法是利用交流电流在电缆绝缘中的穿透作用测量电缆绝缘电阻的方法。

1.准备工作首先，需要选择合适的交流电压。

常用的交流电压有50Hz和1kHz等频率，具体选择要根据实际情况。

其次，需要准备好测量仪器。

通常使用的仪器有绝缘电阻测量仪和绝缘电阻测试仪。

2.测量操作步骤如下：（1）将电源断开，确保电缆处于断电状态。

（2）将绝缘电阻测量仪或绝缘电阻测试仪的测试引线连接到电缆两端。

（3）选择合适的交流电压，并设置在仪器上。

（4）闭合电源，通电。

（5）等待一段时间，使电缆上的绝缘电阻稳定。

（6）记录读数。

根据仪器上的示数直接获取。

（7）断开电源，结束测量。

3.注意事项在使用交流法测量电缆绝缘电阻时，需要注意以下事项：（1）保持电缆断电状态。

绝缘电阻测试方法标准一、测试原理绝缘电阻测试是基于电介质极化原理进行的。

当直流电压施加于绝缘材料上时，电流会通过电介质中的束缚电荷，形成电导电流。

绝缘电阻则表示为施加电压与通过电导电流的比值。

二、测试设备1. 绝缘电阻测试仪：具备恒定的直流电压输出，能够测量0至100GΩ范围内的绝缘电阻。

2. 探棒：用于接触被测物体，确保良好的接触。

3. 导线：用于连接测试设备和被测物体。

4. 接地装置：确保被测物体与大地相连。

三、测试条件1. 环境温度：测试应在环境温度为5℃至35℃的条件下进行。

2. 相对湿度：测试环境相对湿度应小于80%。

3. 电源：确保被测设备已断开电源。

4. 其他条件：无明显的磁场干扰和电场干扰。

四、测试步骤1. 选择测试点：选择合适的位置作为测试点，确保探棒与被测物体表面良好接触。

2. 连接导线：将探棒连接到绝缘电阻测试仪和被测物体上，确保连接紧固。

3. 设置测试条件：根据被测物体的特性，设置绝缘电阻测试仪的测试条件，如电压、测试时间等。

4. 开始测试：按下绝缘电阻测试仪的开始按钮，开始测试。

5. 读取数据：在测试结束后，读取绝缘电阻测试仪显示的绝缘电阻值。

6. 结束测试：断开测试设备和被测物体的连接，结束测试。

五、测试数据处理1. 对每个测试点的绝缘电阻值进行记录。

2. 对所有测试点的绝缘电阻值进行平均计算，得到最终的绝缘电阻值。

3. 将数据处理结果记录在测试报告中。

六、测试结果判定1. 根据相关标准和规范，设定绝缘电阻值的合格范围。

2. 将实际测得的绝缘电阻值与合格范围进行比较，判定被测物体的绝缘性能是否符合要求。

七、测试报告编制1. 编制报告标题页，包括项目名称、委托单位、测试单位等信息。

2. 描述测试的目的、范围和依据的相关标准。

3. 列出测试设备、条件和步骤的详细说明。

4. 记录每个测试点的绝缘电阻值和最终的平均值。

5. 将判定结果清晰地列出，注明被测物体是否符合要求。

6. 编制报告的结论部分，总结测试结果并提出建议。

发电机的绝缘电阻，包括定子绝缘电阻测量、转子绝缘电阻测量、轴承座绝缘电阻测量，以及发电机和励磁机的励磁回路所连接的设备等，一起来看看。

发电机绝缘电阻的测量方法用于检查发电机绝缘是否存在受潮、脏污、机械损伤等问题。

1、定子绝缘电阻测量电机额定电压在1000V以上者采用2500V兆欧表，测量15s和60s的绝缘电阻，并计算吸收比，如果绝缘电阻或吸收比偏小，可以增加测量10分钟的绝缘电阻，计算极化指数，对于环氧粉云母绝缘，吸收比不应小于1.6，极化指数不应小于2。

吸收比=1分钟绝缘电阻/15秒绝缘电阻，极化指数=10分钟绝缘电阻/1分钟绝缘电阻。

注意事项(1)为了克服电容充电电流的影响，兆欧表的短路电流应足够大，表1是选择数字兆欧表的参考数据。

如果吸收比的测量结果比较大，往往是由于兆欧表的短路电流太小造成的。

(2)测量前后应将被测量的绕组三相短路对地放电5分钟以上。

如果由于意外的原因造成测量中断，应该重新充分放电后再进行测量。

如果放电不充分，对同一相重复测量的结果是绝缘电阻值偏大，而换相时，由于残余极化电势与兆欧表的电势方向一致，会出现一个极化电荷先释放再极化的过程，造成后面测量的两相绝缘电阻偏小的假像。

(3)当测量结果不合格时，应首先排除穿墙套管、支柱瓷瓶的影响，如用干净的布进行擦拭，或在套管上用软铜线绕一个屏蔽电极，接于兆欧表的屏蔽端子上(4)如果绝缘电阻和吸收比都很小，说明绝缘有受潮的可能，应对绕组进行烘干处理。

对大型电机可采用三相稳定短路的方式升流烘干或采用直流电流进行升温烘干，水内冷机组可通热水烘干，中小型电机可用电热元件、大功率白炽灯或机组自带的加热元件进行烘干。

2、转子绝缘电阻测量(1)使用1000V兆欧表进行测量，转子水内冷的电机用500V兆欧表测量。

(2)测量绕组（滑环）对转子本体（大轴）的绝缘电阻。

(3)不测量吸收比。

3、轴承座绝缘电阻测量测量目的：由于发电机磁通不对称会在大轴上产生轴电压，为了防止轴电压与轴承间的环流烧坏轴瓦，通常将励磁机侧的轴承与地绝缘。

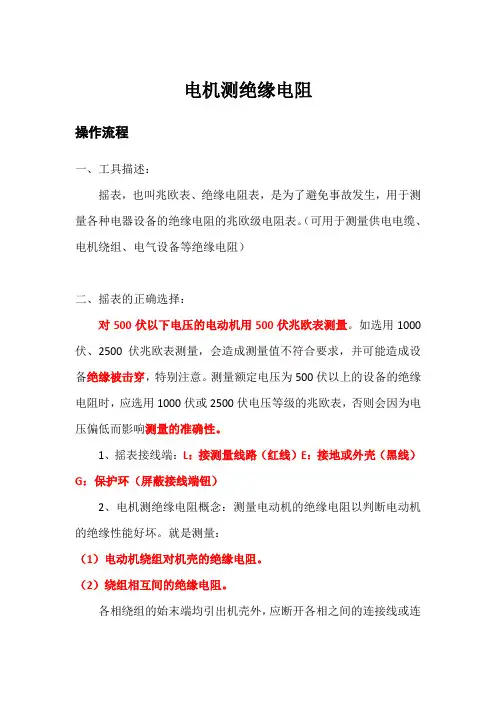

电机测绝缘电阻操作流程一、工具描述：摇表，也叫兆欧表、绝缘电阻表，是为了避免事故发生，用于测量各种电器设备的绝缘电阻的兆欧级电阻表。

（可用于测量供电电缆、电机绕组、电气设备等绝缘电阻）二、摇表的正确选择：对500伏以下电压的电动机用500伏兆欧表测量。

如选用1000伏、2500伏兆欧表测量，会造成测量值不符合要求，并可能造成设备绝缘被击穿，特别注意。

测量额定电压为500伏以上的设备的绝缘电阻时，应选用1000伏或2500伏电压等级的兆欧表，否则会因为电压偏低而影响测量的准确性。

1、摇表接线端：L：接测量线路（红线）E：接地或外壳（黑线）G：保护环（屏蔽接线端钮）2、电机测绝缘电阻概念：测量电动机的绝缘电阻以判断电动机的绝缘性能好坏。

就是测量：（1）电动机绕组对机壳的绝缘电阻。

（2）绕组相互间的绝缘电阻。

各相绕组的始末端均引出机壳外，应断开各相之间的连接线或连接片，分别测量每相绕组的绝缘电阻值，即绕组对地的绝缘电阻；然后测量各相绕组之间的绝缘电阻值，即相间绝缘电阻。

一般中小型低压电动机的绝缘电阻值应不小于0. 5兆欧。

1、电机测量时，摇表的连接：测量电动机绕组对地（外壳）的绝缘电阻时，兆欧表接线端钮L与绕线接线端子连接，端钮E接电动机外壳或PE螺丝处；测量电动机的相间绝缘电阻时，L端钮和E端钮分别与两部分接线端子相接。

三、电机测量前的准备工作：【1】工具：摇表、螺丝刀（十字和一字起）、试电笔、活动扳手、套筒扳手（看情况选择不同规格型号）、手套；【2】被测电机确认断电（不允许带点测量，保证人身及设备安全）；【3】如刚运行的电机断电后需测量，则被测电机要进行短路放电（拿一根导线，一端先接地，然后另一端往电机引线上碰几下），放电的目的是为了消除设备的残余电或肯定设备已经可靠停电，保障人身和设备的安全，并使测量结果准确；1、测量步骤：【1】拆除电动机的外部接线（拆除前应拍照，避免复原后接错线）。

将电动机接线盒内6个端头的联片拆开。

绝缘电阻的正确测量方法一、测试内容施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。

二、测试仪器测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。

兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。

它的刻度尺的单位是兆欧，用ΜΩ表示。

在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。

而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。

施工现场上一般是测量500V以下的电气设备或线路的绝缘电阻。

因此大多选用500V，阻值测量范围0----250ΜΩ的兆欧表。

兆欧表有三个接线柱：即L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选用。

三、测试方法1、照明、动力线路绝缘电阻测试方法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。

首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。

摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。

一般兆欧表转速达每分钟120转左右时，发电机就达到额定输出电压。

当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。

测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“E”接线柱外，还需用屏蔽接线柱“G”。

将“G”接线柱接至电缆绝缘纸上。

2、电气设备、设施绝缘电阻测试方法首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。

摇测三相异步电动机转子绕组测相对相。

测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。

即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。

四、绝缘电阻值测试标准绝缘阻值判断(1)、所测绝缘电阻应等于或大于一般容许的数值，各种电器的具体规定不一样，最低限值：低压设备0.5MΩ，3-10KV 300MΩ、20-35KV为400MΩ、63-220KV为800MΩ、500KV为3000MΩ。

绝缘电阻绝缘电阻是衡量电气设备绝缘质量的重要指标之一。

下面本文将介绍绝缘电阻的定义、计算公式、测试方法和应用领域。

一、定义绝缘电阻是指在两个导体之间的阻抗，也即绝缘材料吸收电压的能力，用于界定一个电气系统内部各个电组件之间的绝缘水平高低，其单位为欧姆（Ω）。

绝缘电阻的高低一方面与电气系统的安全性有关，另一方面还能反映出电气系统的故障率，对于保证电气系统的稳定性与可靠性有重要作用。

二、计算公式在电气系统中，绝缘电阻的计算是十分简单的，只需要通过欧姆定律，即U=R×I，其中U为电压，I为电流，R为阻值，便可求出电路或设备的绝缘电阻R，即：R = U / I根据欧姆定律，当所测得的电流值非常小的时候，绝缘电阻值将会很大。

因此，测量绝缘电阻时，需要使用特殊的表头和测量仪器，使得测量的电流非常小，以保证测量结果的可靠性。

三、测试方法1. 直流电阻测试法直流电阻测试法是绝缘电阻最常用的测量方法之一。

测试过程中，常常使用直流高压来激励绝缘材料，测出它所表现出的电阻大小。

这种测量方法相对于交流电阻测试法，在测量过程中所引入的干扰较小，比较精确可靠。

2. 交流电阻测试法交流电阻测试法是一种直接将交流电压接入被测绝缘体的测试方法。

在测试过程中，一定频率、一定振幅为刺激信号的交流电流所通过绝缘体后，测出的绝缘电阻值。

与直流电阻测试法相比，交流电阻测试法的测试速度更快、可靠性更高。

四、应用领域绝缘电阻具有普遍的应用领域，它广泛用于各种电子设备的生产过程中，常用于保证电子设备的绝对安全，防止电气设备发生电气事故。

在高压电力设备、高速铁路设备、飞机设备中，绝缘电阻的值是极为重要的。

因此，常常需要进行绝缘电阻的测试和测量来判断一个设备的绝缘情况，以保证设备的正常运转。

此外，在一些打印电路板、电路设计、电动机制作等电工行业中，绝缘电阻也是非常重要的参数。

因为绝缘电阻反映的是设备内部的绝缘质量，对于电器设备的设计和生产都具有重要的指导意义。

电缆是电力传输和通信领域中常见的电气设备，其绝缘电阻是保证电缆正常工作的重要参数之一。

电缆的绝缘电阻检测是检验电缆绝缘性能的一种重要方法，而高阻计法是一种常用的电缆绝缘电阻检测方法。

本文将介绍电缆绝缘电阻检测的基本原理和高阻计法的具体步骤。

一、电缆绝缘电阻检测的基本原理1. 电缆绝缘电阻的概念电缆绝缘电阻是指电缆中两个导体之间或导体与地之间的电阻。

它是表示电缆绝缘性能好坏的一项重要指标，直接影响着电缆的安全可靠运行。

2. 电缆绝缘电阻检测的意义电缆绝缘电阻检测的目的是为了及时发现电缆绝缘老化、损坏和短路等故障，保证电缆的安全可靠运行。

通过定期检测电缆绝缘电阻，可以及时排除潜在故障，延长电缆的使用寿命。

二、高阻计法电缆绝缘电阻检测的步骤1. 仪器准备首先需要准备好高阻计。

高阻计是用来测量极高电阻值的仪器，能够测量在1 MΩ以上的电阻值。

在进行电缆绝缘电阻检测时，选择合适的高阻计对结果准确性至关重要。

2. 接线方法将高阻计的正负极分别接到电缆的两个导体上，或者一个接到导体上，另一个接到地线上。

在接线时应注意接线牢固，确保接触良好，避免因接触不良而影响测量结果的准确性。

3. 测量步骤接好线后，打开高阻计，设定合适的测量范围，开始进行电缆绝缘电阻的检测。

在测量过程中，应注意保持高阻计与外部环境的绝缘，避免外部干扰对测量结果产生影响。

4. 结果分析测量完成后，读取高阻计显示的电阻值。

根据实际情况来判断电缆的绝缘电阻是否合格，以及是否存在潜在的故障隐患。

对于绝缘电阻不合格或存在故障的电缆，应及时采取相应的维修措施，确保电缆的安全可靠运行。

三、高阻计法电缆绝缘电阻检测的应用范围及注意事项1. 应用范围高阻计法电缆绝缘电阻检测适用于各种电力电缆、通信电缆以及控制电缆的绝缘电阻测量。

在电力系统、通信网络、工矿企业以及建筑施工等领域都有广泛的应用。

2. 注意事项在进行高阻计法电缆绝缘电阻检测时，需要注意以下事项：（1）确保高阻计的准确性和稳定性；（2）严格按照操作规程进行接线和测量，避免操作不当导致的误差；（3）避免外部电磁场和静电干扰，以确保测量结果的准确性；（4）定期维护高阻计，保持其良好的性能和稳定的测量精度。

2电机绝缘电阻测量方法电机绝缘电阻测量是一种重要的测试方法，用于评估电机绝缘性能的好坏。

电机绝缘电阻是指电机绝缘系统在特定条件下的绝缘电阻值，它反映了电机绝缘系统的绝缘状况。

在电机运行中，绝缘电阻失效可能导致电机烧毁，因此对电机绝缘电阻进行定期测量和监测是十分必要的。

电机绝缘电阻测量方法主要有直流电阻法、交流电阻法和峰值电流法。

下面我将对这三种方法进行详细介绍。

1.直流电阻法：直流电阻法是最常用的电机绝缘电阻测量方法。

这种方法使用直流电源向电机绝缘系统施加一定的电压，通过测量电源与绝缘系统之间的电流来计算出电机绝缘电阻。

具体步骤如下：步骤一：将所有的电机绕组连接在一起，形成一个接地节点。

步骤二：使用直流电源将绝缘系统与接地节点之间施加一定的电压，通常为500V或1000V。

步骤三：记录施加电压的数值。

步骤四：使用万用表或绝缘电阻测试仪测量电源与接地节点之间的电流值。

步骤五：根据欧姆定律，电机绝缘电阻值等于施加电压除以电流值。

2.交流电阻法：交流电阻法相对于直流电阻法，更适用于大功率电机的绝缘电阻测量。

这种方法使用交流电源作为激励源，测量绝缘系统的阻抗大小，从而得到绝缘电阻的值。

具体步骤如下：步骤一：将绝缘系统与接地节点之间接入交流电源。

步骤二：使用万用表或绝缘电阻测试仪测量绝缘系统上的电流值和电压值。

步骤三：根据欧姆定律，电机绝缘电阻值等于电压值除以电流值。

3.峰值电流法：峰值电流法是一种测量低电阻值的电机绝缘电阻的方法。

它通过施加高峰值的短时间电流脉冲来测量绝缘系统上的电压响应。

具体步骤如下：步骤一：使用一个脉冲发生器产生一个高峰值的电流脉冲。

步骤二：将电流脉冲施加到绝缘系统上，并测量绝缘系统的电压响应。

步骤三：根据响应的电压曲线来计算电机绝缘电阻的值。

需要注意的是，在进行电机绝缘电阻测量时，应该确保电机工作状态为停止状态，并且对于高电压的测量，需要采取必要的安全防护措施，如戴绝缘手套、绝缘鞋等。

绝缘电阻的测试方法
绝缘电阻是电气设备或电路中的一种重要参数，用于衡量设备或电路的绝缘性能。

常用的绝缘电阻测试方法有以下几种：
1. 直流电压法：将直流电压施加在被测电路或设备的绝缘部分，然后通过测量绝缘部分的电流来计算绝缘电阻值。

该方法适用于一般的绝缘测试，测试电压一般为250V、500V或1000V。

2. 交流电压法：将交流电压施加在被测电路或设备的绝缘部分，然后通过测量绝缘部分的电流来计算绝缘电阻值。

该方法适用于高频电路或设备的绝缘测试，测试电压一般为50Hz或60Hz。

3. 极化指数法：施加一个高阻抗的直流电压或电流，将绝缘部分的极化电流稳定在一个常数值，然后通过测量绝缘部分的电压来计算绝缘电阻值。

该方法适用于测试大阻值绝缘体。

4. 比率积法：通过测量绝缘部分电压和电流的比率，来计算绝缘电阻值。

该方法适用于测试高阻值绝缘体。

需要注意的是，在进行绝缘电阻测试时，要确保被测电路或设备处于断开状态，并且要遵守相关的安全操作规程，以防止电击或其他意外事故的发生。

同时，还
要根据具体的测试要求和被测设备的特点选择合适的测试方法和测试仪器。

三相异步电动机绝缘电阻的测量方法1.直接测量法：（1）测量准备：将电动机与外部电源断开，断开电机绕组与接地线之间的连接，确保电机处于完全断电状态。

（2）接线：将电阻表的两个探头分别接在电机的绕组上，一个探头接在一个绕组的一点，另一个探头则逐渐地移动到其他绕组的各个点，逐个点进行测量。

（3）测量过程：在测量过程中，可以使用可以读取电阻值的万用表。

通常情况下，电动机的绝缘电阻应该在几百兆欧姆。

如果读数较低，则说明电机绝缘状况不好，存在绝缘漏电，需要进一步检测和维修。

2.间接测量法：间接测量法主要是通过测量电动机的介质损失角正切来得到绝缘电阻。

其主要步骤如下：（1）连接测量仪器：将电动机的绕组绕于1和2相之间，即将一相的线圈接在电机的两端子上，另一相的线圈接在0中性线上。

然后连接一个高压交流电源，将其接到电机的上述两个相线上，通过电源提供一定的电压。

（2）测量电压和电流：使用功率分析仪器来测量电源的电压和电机的输入电流。

（3）计算损耗正切：由于绕组内存在一些电流通路，会导致绕组的电流成正弦波，从而使得绕组内存在一些电流和电压之间的相位差。

通过测量电源电压和电机输入电流的相位差，可以计算出绕组的损耗正切。

（4）计算绝缘电阻：利用损耗正切公式，可以反推出电动机的绝缘电阻。

总结：直接测量法是一种简单、直接的方法，可以直接测量绝缘电阻值。

而间接测量法则通过测量电动机的损耗正切来估计绝缘电阻。

在实际应用中，一般会将这两种方法结合起来，以确保准确性和可靠性。

同时，在测量过程中，还需注意保证测量设备的安全，避免因为高压电流的存在而对人身造成伤害。

绝缘电阻计算（实用版）目录1.绝缘电阻的定义和重要性2.绝缘电阻的计算方法3.绝缘电阻的测量和维护4.绝缘电阻在电气设备中的应用正文一、绝缘电阻的定义和重要性绝缘电阻是指在特定的电压下，绝缘材料对电流的阻碍能力。

它是电气设备正常运行和安全的关键因素，对于防止电气设备故障、保护人身安全以及确保设备性能具有重要意义。

二、绝缘电阻的计算方法绝缘电阻的计算主要包括以下两种方法：1.欧姆定律法：根据欧姆定律，绝缘电阻等于绝缘材料的电阻率乘以绝缘材料的厚度。

即：R = ρ * d。

其中，R 表示绝缘电阻，ρ表示绝缘材料的电阻率，d 表示绝缘材料的厚度。

2.电流 - 电压法：在实际应用中，通常通过测量绝缘电阻在施加一定电压下的电流来计算绝缘电阻。

计算公式为：R = U / I。

其中，R 表示绝缘电阻，U 表示施加的电压，I 表示流过绝缘材料的电流。

三、绝缘电阻的测量和维护为了确保电气设备的安全运行，需要定期对绝缘电阻进行测量和维护。

测量绝缘电阻的常用工具是兆欧表。

在测量过程中，要注意保持测量仪器的清洁和维护，避免因为接触不良等因素影响测量结果。

四、绝缘电阻在电气设备中的应用绝缘电阻在电气设备中具有广泛的应用，例如：1.在变压器中，绝缘电阻可以有效降低线圈之间的短路电流，提高设备的安全性能。

2.在电缆中，绝缘电阻可以减少电流在传输过程中的损耗，提高电缆的传输效率。

3.在电机中，绝缘电阻可以降低电机的温升，提高电机的使用寿命。

总之，绝缘电阻在电气设备中具有重要作用，对于保证设备的正常运行和人身安全具有关键意义。
