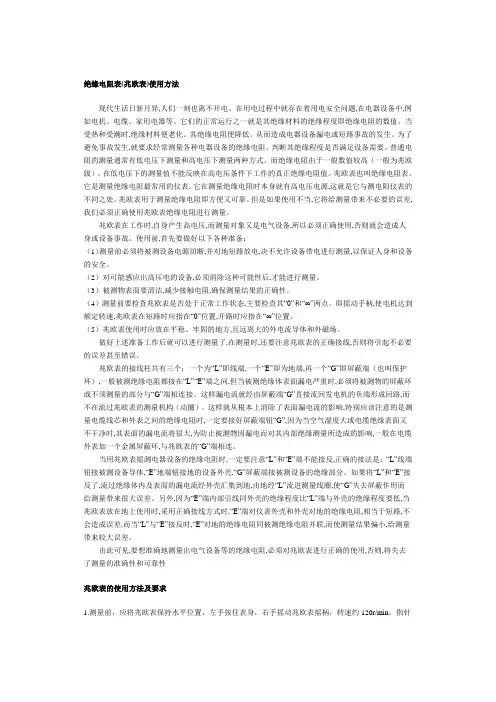

绝缘电阻测量及绝缘电阻表

绝缘电阻表(兆欧表)使用方法现代生活日新月异,人们一刻也离不开电。

在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。

它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时,绝缘材料便老化。

其绝缘电阻便降低。

从而造成电器设备漏电或短路事故的发生。

为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高（一般为兆欧级）。

在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

兆欧表也叫绝缘电阻表。

它是测量绝缘电阻最常用的仪表。

它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。

兆欧表用于测量绝缘电阻即方便又可靠。

但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。

兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。

使用前,首先要做好以下各种准备：（1）测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

（2）对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

（3）被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

（4）测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。

即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

（5）兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。

兆欧表的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端（也叫保护环）,一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

绝缘电阻检测表目录1.绝缘电阻检测表的定义与作用2.绝缘电阻检测表的工作原理3.绝缘电阻检测表的使用方法与注意事项4.绝缘电阻检测表的维护与保管5.绝缘电阻检测表的重要性和应用领域正文一、绝缘电阻检测表的定义与作用绝缘电阻检测表是一种用于测量电气设备和线路绝缘电阻值的专用仪表。

它的主要作用是检测和监测电气设备的绝缘状态，以确保电气设备的正常运行和安全使用。

绝缘电阻检测表能够帮助我们及时发现设备的潜在故障，防止因绝缘击穿导致的事故发生。

二、绝缘电阻检测表的工作原理绝缘电阻检测表的工作原理是基于欧姆定律，通过向被测绝缘体施加直流电压，测量流过绝缘体的电流，从而计算出绝缘电阻值。

具体操作时，将检测表的“线路”端接在被测设备的带电部分，“接地”端接在可靠的接地点，然后施加直流电压，读取电流值，根据欧姆定律计算出绝缘电阻。

三、绝缘电阻检测表的使用方法与注意事项在使用绝缘电阻检测表时，需要注意以下几点：1.选择合适的检测表：根据被测设备的电压等级和测量范围，选择合适量程的绝缘电阻检测表。

2.正确连接线路：将检测表的“线路”端接在被测设备的带电部分，“接地”端接在可靠的接地点。

3.保持检测表和被测设备清洁干燥：在使用前，应确保检测表和被测设备表面干燥，无灰尘和油渍。

4.避免误操作：在测量过程中，切勿让检测表的“线路”端和“接地”端短路或误接，以免损坏检测表。

四、绝缘电阻检测表的维护与保管为了保证绝缘电阻检测表的准确性和使用寿命，需要定期对其进行维护和保养：1.清洁保养：使用后，应将检测表擦拭干净，存放在干燥通风的地方。

2.校准：定期对检测表进行校准，确保测量结果的准确性。

3.检查：定期检查检测表的外壳、接线端子、表针等部件是否完好，如有损坏应及时更换。

五、绝缘电阻检测表的重要性和应用领域绝缘电阻检测表在电气设备的安全运行和维护中具有重要作用。

绝缘电阻表操作规程
1.使用方法
1.1设定绝缘电阻下限报警值：按下所需量程键；
1.2将电源开关、测量开关和报警设定开关转置于“开”，观察表头，调节设定报警旋钮至所需设定的下限报警值，随后将所有开关置于“关”；
1.3按说明书接线要求进行接线，在电源开关处于“关”，测量开关处于“关”情况下，插上测试输出线，并接上被测件（注意：被测件必须与地绝缘），一般红色高端接于线圈或内部，黑色低端接于外壳；
1.4测绝缘电阻：将电源开关及测量开关置于“开”，记下测量数据。

若测试数据小于报警设定值，则有声音报警，结论为不合格；
1.5把测量开关置于“关”，取下被测件；
1.6再次测量则重复1～5；
1.7测试结束，则关掉电源。

2.注意事项：
2.1此仪器为高阻测量仪，使用环境湿度不得大于80％，否则测量不准；
2.2本仪器测试输出端有500V高压输出，不能触碰；
2.3每次测量的产品必须放在绝缘板上；
2.4在按下“测量”开关时，带有红黑夹子的两条输出线；
2.5短接不应超过3S，否则容易损坏仪器；
2.6测量时，显示表最高出现1，说明绝缘电阻值已超出正在使用的量程档应换大量程档；
2.7若显示表出现小于0100值（不管小数点在什么位置），为了测量准确，应换小量程档。

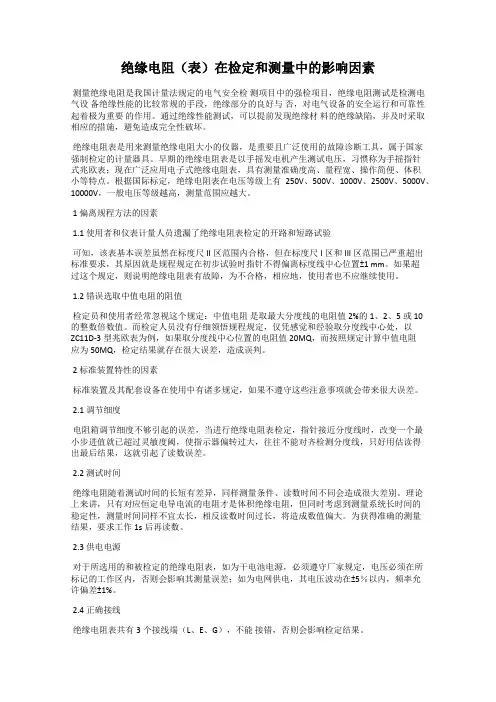

绝缘电阻（表）在检定和测量中的影响因素测量绝缘电阻是我国计量法规定的电气安全检测项目中的强检项目，绝缘电阻测试是检测电气设备绝缘性能的比较常规的手段，绝缘部分的良好与否，对电气设备的安全运行和可靠性起着极为重要的作用。

通过绝缘性能测试，可以提前发现绝缘材料的绝缘缺陷，并及时采取相应的措施，避免造成完全性破坏。

绝缘电阻表是用来测量绝缘电阻大小的仪器，是重要且广泛使用的故障诊断工具，属于国家强制检定的计量器具。

早期的绝缘电阻表是以手摇发电机产生测试电压，习惯称为手摇指针式兆欧表；现在广泛应用电子式绝缘电阻表，具有测量准确度高、量程宽、操作简便、体积小等特点。

根据国际标定，绝缘电阻表在电压等级上有250V、500V、1000V、2500V、5000V、10000V，一般电压等级越高，测量范围应越大。

1 偏离规程方法的因素1.1 使用者和仪表计量人员遗漏了绝缘电阻表检定的开路和短路试验可知，该表基本误差虽然在标度尺II区范围内合格，但在标度尺I区和III区范围已严重超出标准要求，其原因就是规程规定在初步试验时指针不得偏离标度线中心位置±1 mm。

如果超过这个规定，则说明绝缘电阻表有故障，为不合格，相应地，使用者也不应继续使用。

1.2 错误选取中值电阻的阻值检定员和使用者经常忽视这个规定：中值电阻是取最大分度线的电阻值2%的1、2、5或10的整数倍数值。

而检定人员没有仔细领悟规程规定，仅凭感觉和经验取分度线中心处，以ZC11D-3型兆欧表为例，如果取分度线中心位置的电阻值20MQ，而按照规定计算中值电阻应为50MQ，检定结果就存在很大误差，造成误判。

2 标准装置特性的因素标准装置及其配套设备在使用中有诸多规定，如果不遵守这些注意事项就会带来很大误差。

2.1 调节细度电阻箱调节细度不够引起的误差，当进行绝缘电阻表检定，指针接近分度线时，改变一个最小步进值就已超过灵敏度阈，使指示器偏转过大，往往不能对齐检测分度线，只好用估读得出最后结果，这就引起了读数误差。

绝缘电阻/接地电阻检测方法一、线路绝缘检测测试低压设备或线路的绝缘电阻可使用500V兆欧表（摇表，0-250ΜΩ），不能用万用表来测试。

兆欧表是一种具有高电压而且使用便利的测试大电阻的指示仪表。

1 测试方法1.1、照明、动力线路绝缘电阻测试（见附件二表）：断开上端开关电源，断开设备，断开保险丝（即断开柜体上仪表表回路，防止影响绝缘电阻测量），线路绝缘电阻在测试中可以得到相对相、相对地六组数据。

1.2、电气设备、设施绝缘电阻测试方法断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。

摇测三相异步电动机转子绕组测相对相。

测相对地时“E〞测试线接电动机外壳，“L〞测试线接三相绕组。

即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。

2 绝缘电阻值测试标准2.1、低压线路和用电设备绝缘电阻应不小于4ΜΩ。

2.2、部分老旧运行中的线路，绝缘电阻应不小于1ΜΩ。

2.3、三相鼠笼异步电动机绝缘电阻不得小于0.5ΜΩ。

2.4、手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大于2ΜΩ；Ⅱ类手持电动工具应大于7ΜΩ；Ⅲ类手持电动工具应大于1ΜΩ。

3 绝缘电阻值测试时本卷须知3.1、测电气设备绝缘电阻时，应先切断电源，将设备充分放电。

3.2、仪表应放置在水平位置。

3.3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被测量设备的其它部位接触。

3.4、顺时针方向转动兆欧表的发电机摇把，保证转速（每分钟120转）均匀稳定，不要时快时慢，以免测量不确切3.5、测量电容量较大的电机、电缆及电容器应有一定的充电时间，摇动一分钟后读值，测试完毕后将设备放电。

3.6、测试应在良好的天气下进行，周边环境度不低于5℃为宜。

二、设备接地电阻测试1、测试方法1.1 接地电阻测试仪器ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

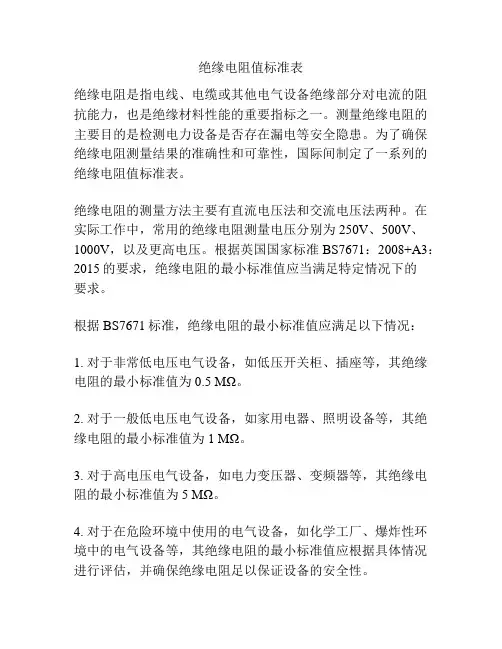

绝缘电阻值标准表绝缘电阻是指电线、电缆或其他电气设备绝缘部分对电流的阻抗能力，也是绝缘材料性能的重要指标之一。

测量绝缘电阻的主要目的是检测电力设备是否存在漏电等安全隐患。

为了确保绝缘电阻测量结果的准确性和可靠性，国际间制定了一系列的绝缘电阻值标准表。

绝缘电阻的测量方法主要有直流电压法和交流电压法两种。

在实际工作中，常用的绝缘电阻测量电压分别为250V、500V、1000V，以及更高电压。

根据英国国家标准BS7671：2008+A3：2015的要求，绝缘电阻的最小标准值应当满足特定情况下的要求。

根据BS7671标准，绝缘电阻的最小标准值应满足以下情况：1. 对于非常低电压电气设备，如低压开关柜、插座等，其绝缘电阻的最小标准值为0.5 MΩ。

2. 对于一般低电压电气设备，如家用电器、照明设备等，其绝缘电阻的最小标准值为1 MΩ。

3. 对于高电压电气设备，如电力变压器、变频器等，其绝缘电阻的最小标准值为5 MΩ。

4. 对于在危险环境中使用的电气设备，如化学工厂、爆炸性环境中的电气设备等，其绝缘电阻的最小标准值应根据具体情况进行评估，并确保绝缘电阻足以保证设备的安全性。

需要注意的是，绝缘电阻的具体数值在不同的国家和标准中可能存在差异，因此在实际工作中，应根据当地的法规和标准要求进行具体的测量。

除了绝缘电阻的最小标准值外，还有其他一些与绝缘电阻有关的标准内容需要注意。

例如，BS7671标准还要求，在测量绝缘电阻时，应断开所有与被测电气设备相连的电源，以确保测量结果的准确性。

另外，绝缘电阻的测量应在相对湿度不超过80%的环境条件下进行，以避免湿度对测量结果的影响。

总之，绝缘电阻值标准表中所列出的数值是为了确保电气设备的安全性和正常运行而制定的。

在实际工作中，我们应当根据当地的法规和标准要求，选择合适的测量方法和电压等级，并确保测量结果满足相应的绝缘电阻标准值要求。

只有这样，我们才能有效地检测和预防电力设备的安全隐患，保障人员和设备的安全。

绝缘电阻表(兆欧表)检定规程Verification Regulation of MegohmmeterJJG 622—97本检定规程经国家技术监督局于1997年10月24日批准，并自1998年5月1日起施行。

归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。

本规程主要起草人： 黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参 加 起 草 人： 谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定，不适用于数字式及特殊用途，而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。

一 概 述1 规格1.1 绝缘电阻表按额定电压分为9种：50，100，250，500，1000， 2000，2500，5000，10000V 。

1.2 绝缘电阻表按准确度等级分为5级：1.0，2.0，5.0，10.0， 20.0。

1.3 绝缘电阻表检定环境的参考温度为23℃。

1.4 绝缘电阻表的原理图见附录1。

它的主要组成部分是直流电源装置的指示仪表。

1.4.1 直流电源装置可分为：a.内附手摇发电机；b.化学电源(如干电池)；c.交流电网和整流电路配合的装置。

1.4.2 指示仪表分为：磁电系电流表及磁电系比率表。

二 技 术 要 求2 基本误差2.1 绝缘电阻表的基本误差按公式(1)进行计算。

在标度尺测量范围(有效范围)内，每条选定分度线的基本误差极限值应不超过表1的规定。

PR F 100%B B E A ⎛⎫-=⨯ ⎪⎝⎭ (1) 式中 B p ——绝缘电阻表指示器标称值；B R ——标准高压高阻箱示值；A F ——基准值。

2.2 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。

2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ，Ⅱ，Ⅲ)，如图1所示。

图1 绝缘电阻表量程区段2.4 Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。

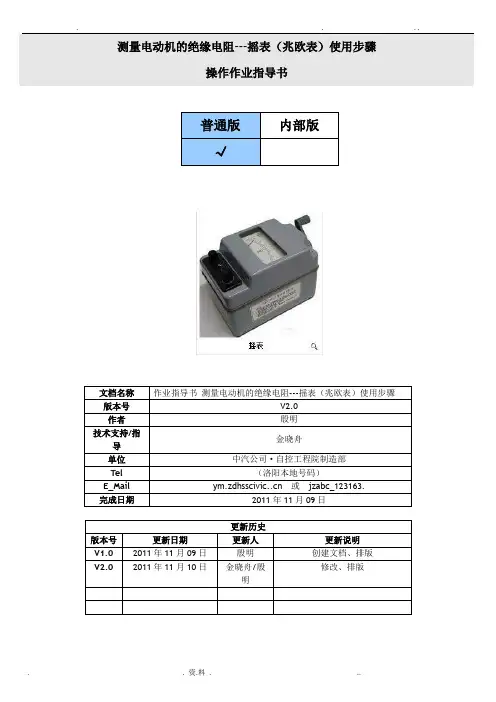

测量电动机的绝缘电阻---摇表（兆欧表）使用步骤操作作业指导书普通版内部版√文档名称作业指导书测量电动机的绝缘电阻---摇表（兆欧表）使用步骤版本号V2.0作者殷明技术支持/指金晓舟导单位中汽公司·自控工程院制造部Tel （洛阳本地号码）E_Mail 或jzabc_123163.完成日期2011年11月09日更新历史版本号更新日期更新人更新说明V1.0 2011年11月09日殷明创建文档、排版V2.0 2011年11月10日金晓舟/殷修改、排版明作业指导书测量电动机的绝缘电阻---摇表（兆欧表）使用步骤目录1.操作流程： (2)1.0、设备描述： (2)1.1、兆欧表的正确选择： (3)1.2、兆欧表接线端的介绍： (3)1.3、电动机绝缘电阻的概念： (3)1.4、电动机绝缘电阻测量时，兆欧表的连接： (3)1.5、电动机绝缘电阻测量前的准备工作： (3)1.6、电动机绝缘电阻测量步骤如下： (4)1.7、注意事项： (5)2. Appendix:( 附录照片) (5)3.MEMO :(备忘记录) (7)1.操作流程：1.0、设备描述：摇表，也叫兆欧表、绝缘电阻表，是为了避免事故发生，用于测量各种电器设备的绝缘电阻的兆欧级电阻表。

1.1、兆欧表的正确选择：对500伏以下电压的电动机用500伏兆欧表测量。

如选用1000伏、2500伏兆欧表测量，会造成测量值不符合要求，并可能造成设备绝缘被击穿。

请特别注意。

1.2、兆欧表接线端的介绍：兆欧表有三个接线端钮，其中L表示“线”，E表示“地”，G表示“保护环”（即屏蔽接线端钮）。

1.3、电动机绝缘电阻的概念：测量电动机的绝缘电阻以判断电动机的绝缘性能好坏。

就是测量：（1）电动机绕组对机壳的绝缘电阻。

（2）绕组相互间的绝缘电阻。

各相绕组的始末端均引出机壳外，应断开各相之间的连接线或连接片，分别测量每相绕组的绝缘电阻值，即绕组对地的绝缘电阻；然后测量各相绕组之间的绝缘电阻值，即相间绝缘电阻。

绝缘电阻表型号绝缘电阻表型号是一种用于测量电路中绝缘电阻的仪表。

绝缘电阻是指在电气设备或电力系统中，绝缘材料对电流的阻碍能力。

绝缘电阻的大小直接影响着电器设备的安全运行，因此对绝缘电阻的测试和监测显得尤为重要。

在市场上，有许多不同型号的绝缘电阻表可供选择。

下面将介绍几种常见的绝缘电阻表型号及其特点。

1. DY30-2型绝缘电阻表：DY30-2型绝缘电阻表是一种便携式绝缘电阻测量仪表，适用于各种电力、通信、制造业等领域。

该型号的绝缘电阻表具有测量范围广、测量精度高的特点，能够快速准确地测量绝缘电阻值，并具有声光报警功能，方便用户判断电路绝缘状态。

2. ZC25-4型绝缘电阻表：ZC25-4型绝缘电阻表是一种台式绝缘电阻测试仪，适用于电力、通信、电器制造等领域。

该型号的绝缘电阻表采用数字显示，具有测量范围广、测量速度快、操作简便等特点，能够准确地测量绝缘电阻并显示在仪表屏幕上。

3. MY6200型绝缘电阻表：MY6200型绝缘电阻表是一种微机控制的手持式绝缘电阻测量仪表，适用于各种电力设备、电力系统的绝缘电阻测试。

该型号的绝缘电阻表具有测量范围广、测量精度高、数据存储功能强的特点，可以通过USB接口将测量数据传输至电脑进行分析和处理。

4. VC60B型绝缘电阻表：VC60B型绝缘电阻表是一种经济实用的手持式绝缘电阻测试仪表，适用于电力、电力系统、电器制造等行业。

该型号的绝缘电阻表具有测量范围广、测量速度快、体积小巧、重量轻的特点，操作简单方便，适合现场测试使用。

绝缘电阻表的选型应根据实际需要和使用环境来进行。

在选择绝缘电阻表时，需要考虑测量范围、测量精度、使用便捷性等因素。

此外，还应注意绝缘电阻表的质量和可靠性，选择具有良好品质和售后服务的品牌和型号。

对于使用绝缘电阻表进行测量的操作，一般需要先将被测电路与绝缘电阻表连接好，然后根据实际需要设置测量范围和精度，最后进行测量。

在测量过程中，需要保证被测电路处于断电状态，并注意操作安全，避免触电和短路等危险。

用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。

摇表(绝缘电阻表)主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱(L：线路段、E：接地端、G：屏蔽端)。

新型的绝缘电阻测试仪通常和数字万用表差不多的外形。

摇表(绝缘电阻表)的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。

由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。

图1 绝缘电阻表的测试原理a）测量机构b）串联电路c）并联电路1、2一线圈3一永久磁铁4一极掌5—环形铁心6一指针利用比率计制成的绝缘电阻表，基本原理图如1b、c所示，被测电阻接在E、L（Rx两端）处，U为手摇发电机的产生电压，流过可动线圈一个线圈的电流为I1，流过可动线圈另一个线圈的电流为I2，α为偏转转角，则对于串联和并联电路均存在α＝f（Rx），且偏转角α与U和I无关，只和R×的大小有关，这就是绝缘电阻表的测量电路原理。

摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷(Rc+R1+Rx)、R2=U÷(Rf+R2)处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。

在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。

当Rx断开时(即X=∞(无穷大))，I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接(即Rx=0)，此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。

注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

绝缘电阻测试记录表季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

绝缘电阻测试记录表注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

绝缘电阻测试记录表注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

注：1、此表为一台用电设备使用一张，作为测试记录；2、接设备产品使用说明书和有关范的要求定期（每季度至少一次）对其绝缘电阻进行测试；3；测试人为电工，监测人可以是施工员、安全员等施工管理人员。

绝缘电阻检测记录绝缘电阻测试的目的是为了确定电气设备或系统的绝缘阻抗是否达到规定的要求，以确保设备的正常运行和人身安全。

通过测量绝缘电阻，可以判断设备或系统是否存在绝缘缺陷、水湿、污秽和其它问题，及时采取措施进行维修或更换。

在进行绝缘电阻检测时，需要注意以下几点：1.测试前应确保电气设备或系统已经停电，并进行安全措施，以避免发生电击事故。

2.测试仪器应进行合适的校准，并确认其满足测试要求。

3.在进行测试时，应按照设备或系统的特点选择合适的测试电压。

一般情况下，直流电压大于1000V时，可以检测到较小的绝缘电阻值。

4.测试仪器的电源应保持稳定，并采取适当的措施避免测试线缆带来的误差。

绝缘电阻测量记录表：测量点，测量电压(V)，测量电阻(MΩ)，结论---------，------------，-------------，----------A点，1000，10，合格B点，1000，20，合格C点，1000，5，不合格D点，500，50，合格E点，500，2，不合格测试结果分析：从上述测试结果中可以看出，A点和B点的绝缘电阻都达到了规定的要求，属于合格范围内。

而C点和E点的绝缘电阻不符合要求，表示存在绝缘缺陷或其他问题，需要进行维修或更换。

D点的绝缘电阻合格，但值较低，也需要进行进一步检查以确定是否需要采取措施加固绝缘性能。

绝缘电阻的不合格可能有多种原因，比如电器设备老化、绝缘材料老化、受潮或是设备的绝缘层受到污染等。

因此，在检测时不仅要对绝缘电阻值进行评估，还要综合考虑其他可能因素，以确定合理的维修或替换方案。

在绝缘电阻检测过程中，应及时记录测试结果和发现的问题，以便进行后续的维修工作。

同时，根据测试结果，需要及时采取合理的措施进行设备或系统的维护和修复，以保证设备的安全运行和延长其使用寿命。

绝缘电阻检测对于电气设备或系统的安全运行起着至关重要的作用。

通过定期进行绝缘电阻检测，可以及早发现并处理问题，避免电气故障和事故的发生，提高设备可靠性和运行效率。

绝缘电阻表使用注意事项
绝缘电阻表是一种用于测试电气设备绝缘电阻的仪器，正确的使用绝缘电阻表能够保障测试人员的安全，同时也可以获得准确的测试结果。

在使用绝缘电阻表时，需要注意以下事项：
1. 使用前检查绝缘电阻表的表盘刻度是否清晰、干净，指针是否在零位，表线的连接是否良好。

2. 测试前需将被测设备的电源切断，并进行短路放电。

3. 绝缘电阻表的测试电压有100V、250V、500V、1000V等几种，根据被测设备的额定电压进行选择。

4. 测量前需将绝缘电阻表短接进行试测，确认绝缘电阻表的性能正常。

5. 测量时，绝缘电阻表应放置平稳，避免表身晃动或倾斜，同时要保持表体清洁、干燥。

6. 在使用绝缘电阻表时，测试人员应穿戴绝缘手套、绝缘靴等安全防护用品，确保测试人员的安全。

7. 在测试过程中，如果发现被测设备存在绝缘缺陷，应及时切断电源，并进行维修处理。

8. 测量结束后，需将绝缘电阻表短路放电，并将表线整理好，避免与锐利物品接触。

总之，正确使用绝缘电阻表能够获得准确的测试结果，同时也能够保障测试人员的安全。

在使用绝缘电阻表时，应注意以上事项，确保测试的准确性和安全性。

绝缘电阻表(兆欧表)检定规程Verification Regulation of MegohmmeterJJG 622—97本检定规程经国家技术监督局于1997 年10 月24 日批准，并自1998 年5 月1 日起施行。

归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。

本规程主要起草人：黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参加起草人：谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定，不适用于数字式及特殊用途，而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。

一概述1 规格1.1 绝缘电阻表按额定电压分为9 种：50，100，250，500，1000，2000，2500，5000，10000V。

1.2 绝缘电阻表按准确度等级分为 5 级：1.0，2.0，5.0，10.0，20.0。

1.3 绝缘电阻表检定环境的参考温度为23℃。

1.4 绝缘电阻表的原理图见附录1。

它的主要组成部分是直流电源装置的指示仪表。

1.4.1 直流电源装置可分为：a.内附手摇发电机；b.化学电源(如干电池)；c.交流电网和整流电路配合的装置。

1.4.2 指示仪表分为：磁电系电流表及磁电系比率表。

二技术要求2 基本误差2.1 绝缘电阻表的基本误差按公式(1)进行计算。

在标度尺测量范围(有效范围)内，每条选定分度线的基本误差极限值应不超过表 1 的规定。

E B BP RAF100%(1)式中B p——绝缘电阻表指示器标称值；B R——标准高压高阻箱示值；A F——基准值。

2.2 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。

2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ，Ⅱ，Ⅲ)，如图 1 所示。

图1 绝缘电阻表量程区段2.4 Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。
