DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述.................................................................................................................................... 错误！未定义书签。
2工作原理............................................................................................................................ 错误！未定义书签。
3技术参数............................................................................................................................ 错误！未定义书签。
3.1主要型号 ............................................................................................................................... 错误！未定义书签。
3.2主要技术参数 ....................................................................................................................... 错误！未定义书签。
3.3抄表及全失压电池 ............................................................................................................... 错误！未定义书签。
DSSD188S/DTSD188S说明书一、产品简介概述DSSD188S/DTSD188S型三相电子式多功能电能表是采纳大规模集成电路，应用数字采样处置技术及SMT工艺，依照工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。
DSSD188S/DTSD188S型三相电子式多功能电能表性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电度表》、GB/T 17883-1999《级和级静止式交流有功电度表》和DL/T 614-1997《多功能电能表》国家标准对多功能电能表的各项技术要求，其通信符合DL/T 645-1997《多功能电能表通信规约》的要求。
DSSD188S/DTSD188S型三相电子式多功能电能表可精准计量各个方向的有功无功电量、需量、瞬时量，电能表还记录失压、失流、电流不平稳、电压合格率、编程记录、开盖记录等大量数据。
DSSD188S/DTSD188S型三相电子式多功能电能表具有独立的双485通信口和红外通信口、有手动及红外停电唤醒、负荷曲线记录、三相全失压电流检测等功能。
该表采纳了数据校验技术，大大提高了数据的靠得住性和平安性。
电能表的电源采纳线性电源加高效率稳压模块，使表的电源超级靠得住稳固，工作范围在～。
该表性能稳固、准确度高、功能壮大、操作方便，是供电部门电能计量的理想器具。
业务咨询：5工作原理DSSD188S/DTSD188S型三相电子式多功能电能表是由测量单元和数据处置单元等组成，工作原理如图1所示：图1 三相电子式多功能电能表工作原理图电能表工作时，电压、电流经采样电路别离采样后，送至放大电路缓冲放大，再由A/D 转换器变成数字信号，送到CPU 里进行运算处置。
由于采纳了16位A/D 转换器，使得电压电流采样分辨率大为提高，同时采纳了具有DSP 速度的高速单片CPU ，使得数据传输的链条减短，从而减少了数据错误的可能，有足够的时刻来精准测量电能数据，极大提高了电量及瞬时量的实时性，从而使电能表的计量准确度有了保障，增强了产品的竞争力。
DT/SSD666型三相电子式多功能电能表使用说明书ZTY0.464.501浙江正泰仪器仪表有限责任公司二0一0年三月目录目录 .................................................................... 错误！未定义书签。
1、概述................................................................... 错误！未定义书签。
1.1 主要产品特点........................................................... 错误！未定义书签。
1.2 型号名称............................................................... 错误！未定义书签。
1.3 产品型号的组成及代表意义............................................... 错误！未定义书签。
1.4 使用环境条件........................................................... 错误！未定义书签。
2、产品的结构特征与工作原理 ............................................... 错误！未定义书签。
2.1 结构................................................................... 错误！未定义书签。
2.2 工作原理............................................................... 错误！未定义书签。
3、主要技术性能和参数 ..................................................... 错误！未定义书签。
珠海国测(恒通)电能仪表科技有限公司DSSD25(6EJ)、DTSD25(6EJ)电子式三相多功能电能表使用说明书文件编号：版本：01页数：页编制：审核：标准化: 批准: 日期：日期：日期: 日期:目录1. 概述2. 主要功能3. 工作原理4. 规格型号5. 技术指标6. 电表的安装和接线7. 面板及符号说明8. 运输和存储9. 保证期限1. 概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量正向、反向的有功电能以及正向和反向的无功电能，能依据相应费率和需量等要求进行处理。
并可显示当前各相电流电压及电网频率。
全部性能指标符合GB/T17883《0.2S级和0.5S级静止式交流有功电能表》和GB/T 17215《1级和2级静止式交流有功电能表》国家标准对多功能电能表的各项技术要求，其通讯符合DL/T 645《多功能表通讯规约》的要求。
本系列产品具有四种费率、12个时段、多个时区及日时段表、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口、手动停电唤醒等功能，其性能稳定，精确度高，操作方便，是适应电能管理现代化的理想计量器具。
2. 主要功能2.1分时计量正向有功和反向有功电能；2.2可计量有功总电能及A、B、C分相有功电能；2.3分时计量正向无功和反向无功电能，正向无功和反向无功计量方式可设置；2.4分时计量正向有功、正向无功最大需量及其最大需量发生时间；2.5可编程多个时区、费率、日时段、公共假日及多套日时段表；2.6可实时测量各相电流、电压、功率、功率因数等参数；2.7具有失压、失流、编程、需量清零、电池工作时间和电表运行时间等事件记录；2.8具有历史12个月正向有功用电量记录功能；2.9具有有功和无功测试端口，光电隔离；2.10可通过掌上电脑非接触式（红外通讯）设表（预编程）、抄表；2.11具有RS485远程通讯接口，通过RS485接口与PC机或掌上电脑进行通讯；2.12可以在停电的状态下不附加任何外置直流电源进行抄表，通过红外遥控器现场查看数据;2.13具有事件报警及故障报警功能；2.14通过LCD显示电能表的运行状态、各种参数设置情况和各种计量数据；2.15可实现参数自动轮显，轮显的参数（最多32项）和轮显时间、顺序可任意设置；2.16具有编程和编程禁止功能；2.17具有电量清零及需量复位功能；2.18具有电量冻结、整点负荷等功能；2.19电池更换简单容易。
DTSD/DSSD 型三相电子式多功能电能表是采用大规模集成电路，应用数字采样处理技术及SMT 工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。
该表性能指标符合GB/T 17215—1998《1 级和2 级静止式交流有功电度表》、GB/T 17883—1999《0.2S 级和0.5S 级静止式交流有功电度表》国家标准和DL/T614-1997《多功能电能表》标准对多功能电能表的各项技术要求，其通信符合DL/T645—1997《多功能表通信规约》的要求。
该表能计量各个方向的有功无功电量及需量，并具有485 通讯、手动及红外停电唤醒、负荷记录等功能，它性能稳定、准确度高、操作方便。
同时，由于某些地区推出了错峰政策（即有关主管部门采用行政手段，规定用电单位在某时段的最大负荷，使用电单位削减负荷，从而达到削峰的目的），因此，该表推出了错峰功能，通过设置的错峰时段（即需要削减负荷的时间段）和错峰最大需量（即政策规定的最大需量），记录错峰时段的电能和错峰超限最大负荷以考核用电单位执行错峰政策的情况。
另外，为了方便有关主管部门统一调整费率、时段等，该表设有主副二套费率，并可互相切换，管理人员可以提前设置，同时切换，非常实用。
本表符合《RS485、RS232 及红外通讯口安全技术条件》目录一、产品简介 (1)二、外形说明及安装 (4)三、基本功能 (9)四、扩展功能 (26)五、运输和贮存 (29)六、售后服务 (29)附录附录 A 内部参数及状态（控制）字说明 (30)附录 B 红外遥控器使用说明 (35)附录 C 功能附录表 (36)一、产品简介1.1 工作原理多功能电能表是由测量单元和数据处理单元等组成，除计量有功（无功）电能量外，还具有分时、测量需量等两种以上功能，并能显示、存储和输出数据的电能表。
DSSD/DTSD型三相电子式多功能电能表工作原理如图1所示：图 1 三相电子式多功能电能表工作原理图电能表工作时，电压、电流经取样电路分别取样后，送至放大电路缓冲放大，再由A/D 转换器变成数字信号，送到CPU1 进行运算处理。
DSSD1277-B 型三相三线电子式多功能电能表科林自动化SHIJIAZHUANG KELIN ZIDONGHUA CO_LTD.尊敬的客户：首先感您购买和使用本公司的产品。
科林自动化是一个集研发、生产和销售电力产品的专业企业，其旗下的用电设备事业部是专门为电力企业的用电部门服务，为大家提供技术先进、质量可靠的用电设备。
本公司产品质量保证体系通过了ISO9001认证。
在您购买本公司产品的同时，请仔细阅读本使用手册，如有任何问题，请及时与本公司的技术服务中心或分布在全国各地的事务所联系。
联系：科林自动化市场部：08科林自动化销售部：08科林自动化用电设备事业部：05科林自动化技术服务中心：07科林自动化客服部：05办事处：00办事处：0办事处：0办事处：办事处：8办事处：7办事处：办事处：1办事处：0本说明书适用于科林自动化生产的DSSD1277-B型三相三线电子式多功能电能表。
上述各事务所如有变化，请拨科林自动化总机：08查询。
2007/03/12目录1 综合介绍 (1)1.1概述 (1)1.2 依据标准 (1)1.3工作原理简述 (1)1.4技术参数 (1)1.4.1 主要技术参数 (1)1.4.2 日历时钟 (2)1.4.3 光耦脉冲输出 (2)1.4.4 其它数据 (2)2 仪表主要功能...................... . (3)2.1电能计量功能 (3)2.2最大需量测量 (4)2.3 费率和时段管理............................................... . (5)2.4瞬时量测量 (5)2.5抄表设表通讯接口和功能 (5)2.6 输出接口 (5)2.7负荷记录 (6)2.8 背光功能及LCD显示 (6)2.9 断相事件记录 (6)2.10 断流事件记录 (6)2.11 过流事件记录 (6)2.12 反向电流记录 (6)2.13 停电来电记录 (6)2.14 电网运行状态字和电表运行状态字 (6)2.15 编程事件记录 (6)2.16 显示功能 (6)3 密码管理及安全认证说明 (6)3.1密码管理 (6)3.2安全认证 (6)4 外形安装及说明...... ........................................................... (7)4.1 外形图 (7)4.2 液晶显示屏容 (8)4.3 电表的安装及接线 (9)5 仪表的存储和质量保证 (11)6 售后服务 (11)7 通讯规约说明 (11)8 附录 (11)1 综合介绍1.1 概述DSSD1277-B型三相三线电子式多功能电能表是科林自动化生产的新一代智能型高科技电能计量产品。
DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介3概述3工作原理3功能总览表4技术指标52 基本功能：7电能计量7最大需量测量8费率和时段9实时量测量10事件记录10冻结功能21负荷记录22显示23安全保护23信号输出24通讯功能24停电抄表24 3 液晶显示说明24显示界面25显示界面254. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。
它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。
它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。
适用于各电厂、变电站、计量关口和企事业单位。
工作原理本产品由电压、电流高精度采样器、高速高精度模数转换器、高速数据处理器、带温度补偿的实时时钟、数据接口设备组成。
在高速数据处理器的控制下，高速模数转换器将来自电压、电流高精度采样器的模拟信号转换为数字信号，并对其进行数字运算和误差补偿，从而精确地获得有功电量和无功电量，并依据相应费率和需量等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
目录1 功能和特点 (2)1.1 电能计量功能 (2)1.2 最大需量指示 (3)1.3 电压、电流、功率因数指示 (3)1.4 分时控制 (3)1.5 复位方式及自动抄表日 (4)1.6 负荷曲线 (5)1.7 电量冻结 (5)1.8 事件记录 (5)1.9 统计数据 (6)1.10 数据显示 (6)1.11 输入输出接口 (7)1.12停电抄表 (7)2 使用说明 (8)2.1 液晶显示符号说明 (8)2.2 电能表运行显示状态 (9)2.3 编程 (10)2.4 密码及密码权限 (11)2.5 需量清零 (11)2.6 抄表 (11)3 规格及技术参数 (12)3.1 规格 (12)3.2 技术参数 (12)3.3 最大需量指示误差 (13)3.4 时钟 (13)3.5 起动 (13)3.6 潜动 (13)3.7 环境温度 (13)3.8 时钟备用电池 (13)3.9 外形及重量 (13)4 运输及存贮条件 (14)5 保证期限 (14)6 订货须知 (14)附录一（报警和错误代码说明） (15)附录二（接线图） (16)附录三（显示代码表） (19)一、功能和特点本产品支持 DL/T 614-1997 《多功能电能表》标准的多功能电能表。
本产品的主要特点是无任何物理调整元件，信号数字运算，数字滤波，数字误差修正，数字调校，对温度影响不敏感，极好的稳定性。
12倍的过载倍数，极低负荷时的电量也可记录。
电压、电流、功率因数、功率等精确测量，可以代替一系列指示仪表和变送器的作用。
基本功能为有功双向、无功四象限四费率数据处理单元, 同时实现四费率最大需量指示及其他相关的功能。
增加RS485 接口后可通过负控终端或其它数据终端装置将表内数据读出，组成电量计费系统；通讯协议符合 DL/T 645 - 1997《多功能电能表通讯规约》标准。
红外通讯协议符合DL/T 645-1997规约，PR310手持终端支持该协议，另外振中TP650和TP800程序也能对电表进行编程和抄表，具体操作详见振中机编程抄表软件说明。
DTSD666/DSSD666 型三相电子式多功能电能表DTSD666/DSSD666型三相电子式多功能电能表（以下简称电能表）采用大规模集成电路，应用数字采样技术，根据工业用户的用电管理需求进行设计、制造具有现代先进水平的电能计量产品，主要用于参比频率为50Hz（或60Hz）的三相电网中，对大、中型工商业用户及发、输、配电环节进行电能计量和电力质量监测。
1 产品概述2 主要功能及特点3 主要技术参数● 具有正反向有功、四象限无功电能计量和存储功能● 具有分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能● 能存储12个结算周期电量数据，结算时间可设定为每月中任何一天的整点时刻● 测量并存储双向最大需量、分时段最大需量及出现时间的日期和时间● 具有电压、电流、功率、功率因数、当前需量等实时参量测量功能● 具有定时、瞬时、约定、整点及日冻结功能，冻结特征字可设● 具有两套时区、时间表、可在约定的时刻自动转换● 具有红外、RS485通信接口，方便与外界交换数据● 具有电压异常、电流异常、掉电、清零、校时、编程、开表盖、开端钮等事件记录功能● 具有负荷曲线记录功能，可按用户设定的时间间隔对选定的六类数据进行滚动记录，间隔时间 可在1min~60min 间任意设置>> 精准计量 智慧物联 17>> 精准计量 智慧物联16DDZY666 型单相远程费控智能电能表（远程—开关内/外置）2 主要功能及特点3 主要技术参数备注：经互感器接入和最大电流超过60A 的电能表需要外配NB1S(带分励脱扣器，220V)实现通断 电功能。
● 具有正反向有功、组合有功电能计量功能，组合有功特征字可设● 具有分时计量功能，可按相应的时段分别累计、存储总、尖、峰、平、谷电能量,可以存储上12 个结算周期的总电能和各费率电能量● 时段费率功能：具有两套费率时区、时段表，可在约定的时刻自动转换● 具有定时、瞬时、约定、整点及日冻结功能，冻结数据模式字可设● 具有电压、电流、功率、功率因数、电网频率等实时参量测量功能● 具有掉电、事件清零、电表清零、校时、编程、开罩盖等事件记录● 具有红外通信、RS485通信接口，方便与外界交换数据● 电费计算在远程售电管理系统中完成，电能表可以通过RS485等虚拟介质接收远程售电管理系 统下发的拉闸、允许合闸、ESAM 数据抄读指令，指令需通过严格的密码验证及安全认证● 采用全自动软件校表技术，校表简单，速度快，准确度高● 采用罩盖和盖板的一体化设计，造型新颖，美观实用DDZY666型单相远程费控智能电能表是采用大规模集成电路，应用数字采样技术，根据智能电网“信息化、自动化、互动化”建设要求而设计制造的电能表，主要用于智能电网中单相居民用户的电能计量。
雅达DSSD3366
使
用
说
明
书

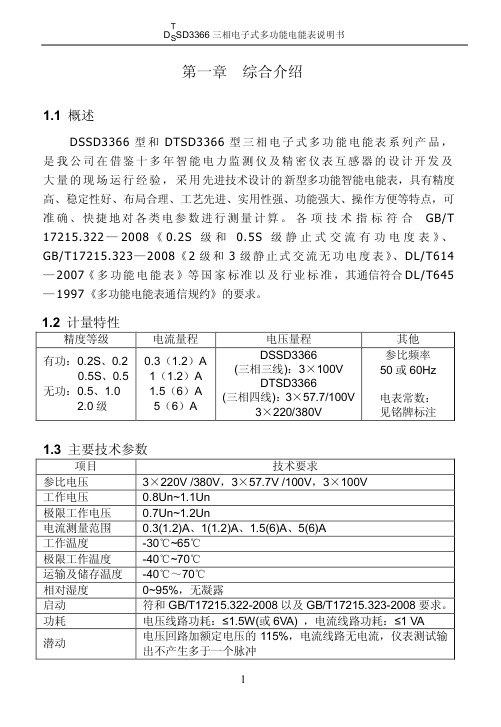

第一章综合介绍
1.1 概述
DSSD3366三相三线电子式多功能电能表采用先进技术设计的新型多功能智能电能表，具有精度高、稳定性好、布局合理、工艺先进、实用性强、功能强大、操作方便等特点，可准确、快捷地对各类电参数进行测量计算。
各项技术指标符合GB/T 17215.322—2008《0.2S级和0.5S级静止式交流有功电度表》、GB/T17215.323—2008《2级和3级静止式交流无功电度表》、DL/T614—2007《多功能电能表》等国家标准以及行业标准，其通信符合DL/T645—1997《多功能电能表通信规约》的要求。
第二章仪表主要功能
2.1 分时计量
本仪表可以计量正、反向有功电能，正、反向无功电能，四象限无功电能，以及A、B、C三相的分相正向有功电能；各种电能均可以按最大四种费率时段进行分时计量，得出不同费率的电能。
（默认为费率3平时段）四种时段的名称为：1(尖)、2(峰)、3(平)、4(谷)。
注：正向有功电能可设为正=正或正=正+反，反向有功电能单独计量；正向无功电能任意四象限的组合，默认Ⅰ+Ⅱ；反向无功电能任意四象限的组合，默认Ⅲ+Ⅳ
2.2 最大需量
本仪表可记录正、反向有功，四象限无功，正、反向无功，尖、峰、平、谷各时段的最大需量及该需量出现的日期、时间。
最大需量的积分周期和滑差步进时间可选择，需量周期可在5、10、15、30、60min中选择。
滑差式需量周期的滑差时间在1、2、3min中选择。
需量周期应为滑差时间的整数倍5倍及以上。
出厂默认设置为：最大需量周期15min，滑差步进时间为1min。
2.3 结算日（抄表日）
电量按月结算，结算日一般设置为每月月末24时；自动结算日按如下次序进行操作：当前需量、电压合格率清零，当前电量不变；当前电量、电压合格率、需量写入上月数据区；上月电量、电压合格率、需量写入上上月数据区；同时进行月份电量记录和需量记录；需清次数加1。
2.4 测量功能
实时测量总及A、B、C各相的电压、电流、有功功率、无功功率、功率因素及电网频率。
2.5 费率和时段
具有2套费率时段方案，最大13个时区、10个时段、8套日时段表、13个节假日、4个费率。
支持备用时段和备用时段投入日前设置功能。
2.6 显示功能
支持自动循环显示和按键查询显示，可通过红外光口、RS485通讯口对显示内容、显示项切换时间、显示模式切换时间等进行设置。
可单独设置A、B两组显示内容。
切换A、B屏显示内容的方法是按住上面的显示控制键5秒以上。
上电后，在无按键操作时，处于自动循环显示状态，电表将自动轮流显示预先设置显示编码的相关数据项，数据项的显示切换时间间隔为循显时间。
若有按键操作，则进入按键查询显示状态，通过显示控制按键可以向前或向后翻查预先设置的显示编码的相关数据项。
若不再操作按键，则延时超过设定的显示模式切换时间后将返回到自动循环显示状态。
2.7 停电抄表功能
停电后，电表由电池供电，可供用户在停电时抄表使用，可通过按键切换显示画面。
2.8 监控功能记录
失压记录：某相电压小于失压门限，电流大于设定的失压电流门限，且持续时间超过设定时限，开始记录失压事件。
断相记录：某相电压小于设定断相门限，电流小于设定的断相电流门限，且持续时间超过设定时限，开始记录断相事件。
失流记录：某相电流小于设定失流门限，最大电流大于电流门限设定值，且持续时间超过设定时限，开始记录失流事件。
2.9 系统事件记录
编程事件记录：记录最近10次编程事件记录。
最大需量清零事件记录：记录清零次数和最近10次最大需量清零时间。
上电掉电事件记录：记录最近10系统上电、断电时间。
2.10 脉冲输出
本仪表面板上装有两个红色LED输出有功、无功电量脉冲，输出脉冲常数定货时可预定，默认为20000imp/kWh、20000imp/kvarh。
本仪表辅助端子接有有功、无功光耦空接点脉冲输出，可接RTU等终端设备。
2.11 通讯接口
本仪表配置有以太网、RS485通讯接口。
RS485通讯波特率为1200bps；以太网接口10M/100M自适应，可实现TCP Server、TCP Client、UDP、 Real COM 、Group组播和TCP Auto等工作模式。
支持动态(DHCP)和静态获取IP地址。
可用Web browser、Windows utility和串口设定。
支持TCP/IP协议包括：ETHERNET、ARP、IP、ICMP、IGMP、UDP、TCP、HTTP、DHCP。
通过红外线或RS485接口，可与PC机、抄表器完成编程参数设置和抄读数据。
2.12 负荷曲线记录功能
本仪表可记录正、反向有功电能；四费率有功电能；正、反向无功电能；无功四象限电能；各项电压、电流；各相和总功率因素；各相和总有、无功瞬时功率等。
注：容量2M，记录间隔1-255分钟之间可设。
默认15分钟记录间隔。
2.13 自诊断功能
根据异常信息代码C127显示内容，即可判定电表状态及运行情况。
