附件四：0#段、1#段现浇支架计算书1 计算依据1、《悬灌梁0#段、1#段支架设计图》2、《公路桥涵钢结构及木结构设计规范》（JTJ025-86）3、《钢结构－原理与设计》（清华版）4、《路桥施工计算手册》（人交版）5、《结构力学》、《材料力学》（高教版）6、《结构设计原理》（人交版）2 工程概况3支架设计3.1 设计方案0#段、1#块支撑模板体系利用Φ630*8mm钢管作为支撑结构，牛腿上设置2I40b的工字钢作为横梁，分配梁采用I25b，其间距30-60cm，在腹板位置进行加强。
为保证安全，外悬横梁增加斜撑进行加固，斜撑采用I36b#工字钢。
3.2 0#块、1#块情况图1 支架侧面图 图2 支架正面图3.2 主要设计参数1、0#段、1#块砼自重：混凝土容重按26.5KN/m 3计算；2、《荷载规范》，恒载系数为1.2；3、型钢自重：按标准容重78.5KN/m 3计；4、活动载荷：人员荷载、施工设备荷载，系数为1.4；5、混凝土冲击荷载：2KN/m 3，系数为1.4；6、外侧模自重：按照1.61KN/m 考虑，系数为1.2；7、底模自重：按照0.98KN/ m 2考虑，系数为1.2；4 材料主要参数及截面特性1、 A3钢弹性模量E=2.1×1011Pa ，剪切模量G=0.81×105 MPa ，密度ρ=7850 kg/m3；2、A3钢抗拉、抗压和抗弯应力[σ]=215MPa ，抗剪应力[]τσ=125MPa 。
3、 容许挠度[f]=L/400；4、I25b 工字钢截面面积A=53.5cm 2，250cm W X =423cm 3 ；2500cm I x =5280cm 4。
5、I36b 工字钢截面面积A=83.5cm 2，250cm W X =919cm 3 ；2500cm I x =16530cm 4。
6、I40b 工字钢截面面积A=94.1cm 2，250cm W X =1140cm 3 ；2500cm I x =22780cm 4。

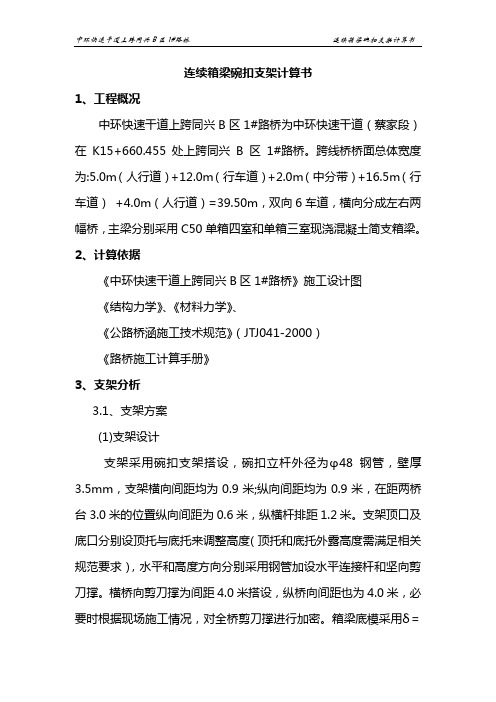

连续箱梁碗扣支架计算书1、工程概况中环快速干道上跨同兴B区1#路桥为中环快速干道（蔡家段）在K15+660.455处上跨同兴B区1#路桥。
跨线桥桥面总体宽度为:5.0m （人行道）+12.0m（行车道）+2.0m（中分带）+16.5m（行车道） +4.0m （人行道）=39.50m，双向6车道，横向分成左右两幅桥，主梁分别采用C50单箱四室和单箱三室现浇混凝土简支箱梁。
2、计算依据《中环快速干道上跨同兴B区1#路桥》施工设计图《结构力学》、《材料力学》、《公路桥涵施工技术规范》（JTJ041-2000）《路桥施工计算手册》3、支架分析3.1、支架方案(1)支架设计支架采用碗扣支架搭设，碗扣立杆外径为φ48钢管，壁厚3.5mm，支架横向间距均为0.9米;纵向间距均为0.9米，在距两桥台3.0米的位置纵向间距为0.6米，纵横杆排距1.2米。
支架顶口及底口分别设顶托与底托来调整高度（顶托和底托外露高度需满足相关规范要求），水平和高度方向分别采用钢管加设水平连接杆和坚向剪刀撑。
横桥向剪刀撑为间距4.0米搭设，纵桥向间距也为4.0米，必要时根据现场施工情况，对全桥剪刀撑进行加密。
箱梁底模采用δ＝15mm的竹编胶合模板,底模小楞采用间距0.3米的100×100mm方木,大楞采用150×150mm方木,具体布置见”箱梁支架构造图”。
由于该桥跨线，需要预一行车道，设置单车道门通，门通净高4.5米，净宽4米，门式通道采用钢管桩加Ⅰ40b工字钢搭设。
钢管桩横桥向布置见图。
横桥向采用Ⅰ40工字钢，在工字钢上面再横铺Ⅰ40b号工字钢,间距90cm,其上满铺木板，防高空坠物。
箱梁底模采用δ＝15 mm的竹编胶合模板,底模小楞采用间距0.3米的100×100mm方木,大楞采用150×150mm方木,具体布置见”碗扣支架正面示意图”。
4、支架计算4.1荷载分析①扣件式钢管支架自重，包括立柱、纵向水平杆、横向水平杆、支承杆件、扣件等，可按表1查取。
支架计算1、梁端底腹板加厚断面位置验算边墩梁端底腹板加厚处断面积面荷载分解见下图：（1）翼缘板断面位置，最大分布荷载Q=（q1-1 +q5-1+q5-2+q5-3）*1.2+（q2+q3+q4）*1.4=（10.4+1.2+1.2+0.8）*1.2+（2.5+2.0+2.0）*1.4=25.42KN/m2碗扣架立杆布置为1.2m*0.9m，步距1.2m单根立杆受力为：N=1.2*0.9*25.42=27.45KN＜【N】=30KN;a．横向方木承载力计算横向立杆间距为120cm，所以，方木计算长度为120cm。
横向方木间距（中心到中心）为30cm，作用在方木上的均布荷载为：q=23.28.87*1.2/4=6.98kN/m采用10×10cm方木，按10*9cm计算，所以：净截面抵抗矩W=bh2/6=10*81/6=135cm3;毛截面惯性矩I= bh3/12=10*729/12=607.5cm4;弯曲强度：σ=qL2/10w=6.98×103*1.22/（10*1.35*10-4）=7.45MPa＜ [σ] =12Mpa 强度满足要求；抗弯刚度：由矩形简支梁挠度计算公式得：E = 0.09×105 Mpa；I = bh3/12 = 6.075*10-6m4f=qL4/150EI=6.98×103×1.24/（150×6.075×10-6×0.09×1011）max= 1.76mm＜ [f] = 3mm（ [f] = L/400 ），符合要求结论：10×10cm方木布置符合要求。
b．纵向方木承载力计算（15*15cm）立杆横向间距为90cm，横向铺设的1根15*15cm方木，计算长度取90cm，按3跨连续梁计算。
由横向方木传递到纵向方木的集中力为F=1.2*0.9*28.74/4=7.76KN，最大弯矩为：Mmax=0.267FL=0.267×7.76×0.9=1.86kN·m采用15×15cm方木，所以：截面抵抗矩W=bh2/6=15*225/6=562.5cm3;截面惯性矩I= bh3/12=15*153/12=4218.75cm4;弹性模量：E=0.09×105MPa弯曲强度：σ= Mmax /W=1.86×103/5.625×10-4=3.31Mpa＜12 Mpa，满足要求。
盖梁贝雷梁支架设计及荷载验算书一、概述1、盖梁形式为两墩支撑，墩柱中心距离8.2m，墩柱中心外侧悬臂3.1m,断面尺寸为长14.4m,宽2.4m，高2.0m。
计算长度8.2m。
2、盖梁底模支架纵梁采用双排单层贝雷架,双排贝雷架并排布置，贝雷架尺寸为3m*1.5m,共需要贝雷片20片，贝雷片采用16Mn材料；横梁采用I18型钢,单根长度3.4m,间隔为0.5m，横梁直接作用在纵梁上，作用点为两侧双排贝雷梁中心处。
二、荷载分析根据现场施工实际状况，便桥承受荷载重要由盖梁自重荷载q，再考虑纵梁贝雷架自重、横梁工字钢自重、盖梁定型钢模板自重和施工荷载以及振捣荷载、混凝土倾倒冲击荷载。
其中盖梁钢筋和砼（C35）自重为重要荷载。
如图1所示：图1为简便计算，以上荷载均按照均布荷载考虑，以双排单层贝雷架受力状况分析确定纵梁均布荷载q值和横梁均布荷载p值。
①贝雷架自重G1：查表知贝雷片每片重260kg，则G1=260×20×10/1000=52KN②砼自重G2：计算可知砼体积为77.2 m3，C35混凝土ρ=2400Kg/m3；则G2 =77.2×2400×10/1000=1852.8 KN③人员及设备自重G3：按照2.5KN/m2来确定；则G3 =2.5×2.4×14.4=86.4 KN④振捣动荷载G4：当混凝土高度＞1m时，不考虑振捣荷载，故取G4 =0 KN⑤倾倒混凝土冲击荷载G5：对于底模取G5=0 KN⑥模板自重G6：底模面积A1=2.4×(6.2+2.18*2）=25.3m2,单位质量为92.09Kg/m2；侧模面积A2=1.1×2.4×2+60=65.28 m2,单位质量为88.18 Kg/m2；则：G6=（25.3×92.09+65.28×88.18）×10/1000=81 KN⑦横梁工字钢G7：查型钢表可知，I16工字钢每延米重量为20.5Kg,共需要23根。
网架顶升支架计算书支撑架由标准节拼装而成，单节尺寸为长×宽×高=1.2m×1.2m×1.01m，立杆为Ø140×4，水平杆为Ø60×3.5（上）斜腹杆为Ø48×3.5。
材质为Q235B，支撑架整体设计成网架形式，支架设计高度25米。
1 设计依据《空间网格结构技术规程》（JGJ7-2010）《建筑结构荷载规范》（GB50009-2012）《建筑抗震设计规范》（GB50011-2010）《建筑地基基础设计规范》（GB50007-2011）《钢结构焊接规范》（GB50661-2011）《钢结构高强度螺栓连接技术规程》（JGJ82-2011）2 计算简图、几何信息计算简图(圆表示支座，数字为节点号，7、31、55、79、12、60、36、84节点为拉索节点)单元编号图各单元信息如下表：注：等肢单角钢的2、3轴分别对应u 、v 轴 3 荷载与组合结构重要性系数： 1.00 1、节点荷载1) 工况号: 0*输入荷载库中的荷载:节点荷载分布图:节点荷载序号1分布图2) 工况号: 1*输入荷载库中的荷载:节点荷载分布图:节点荷载序号1分布图2、单元荷载1) 工况号: 2*输入的面荷载:面荷载分布图:面荷载序号1分布图（实线表示荷载分配到的单元）3、其它荷载(1). 地震作用无地震。
(2). 温度作用无温度作用。
4、荷载组合(1) 1.20 恒载+ 1.40 活载工况1(2) 1.20 恒载+ 1.40 风载工况2(3) 1.20 恒载+ 1.40 活载工况1 + 1.40 x 0.60 风载工况2(4) 1.20 恒载+ 1.40 x 0.70 活载工况1 + 1.40 风载工况2(5) 1.00 恒载+ 1.40 风载工况24 内力位移计算结果1、内力（1）最不利内力各效应组合下最大支座反力设计值(单位：kN、kN.m)各效应组合下最大支座反力标准值(单位：kN、kN.m)（2）内力包络及统计按轴力N 最大显示构件颜色(kN)轴力N 最大的前10 个单元的内力(单位：m,kN,kN.m)按轴力N 最小显示构件颜色(kN)轴力N 最小的前10 个单元的内力(单位：m,kN,kN.m)2、位移（1）组合位移第1 种组合Uz(mm)第2 种组合Uz(mm)第3 种组合Uz(mm)第4 种组合Uz(mm)第5 种组合Uz(mm)5设计验算结果本工程有1 种材料：Q235：弹性模量：2.06*105N/mm2；泊松比：0.30；线膨胀系数：1.20*10-5；质量密度：7850kg/m3。
一、主要材料及计算参数1.1支架立杆：ф48×t：3.2mm Q345A fc =300N/mm2 E=2.06×105N/mm2截面积A=450mm2惯性距I=11.36cm4抵抗距W=4.73 cm4回转半径i=15.9mm每米长自重G=5.3kg1.2木材容许应力及弹性模量按中华人民共和国交通部标准《公路桥涵钢结构及木结构设计规范》（JTJ025-86）标准。
落叶松，容重：γ=8.33KN/m3，顺纹弯应力[σw]=12MPa，弹性模量E=11×103MPa1.3竹胶板容许应力及弹性模量容重：γ=8KN/m3，弯应力：[σw]=35MPa，弹性模量：弹性模量E=12.0×103Mpa。
二、结构计算施工荷载包括：盖板钢筋混凝土自重，梁模板自重，支架自重，方木自重，施工人员及设备重量，砼浇筑及振捣时产生的荷载等。
计算时盖板自重及支架自重均按恒载考虑组合系数1.2，施工荷载按活载考虑组合系数1.4。
C30钢筋混凝土重力密度取25KN/m³。
根据本盖板涵的结构特点，在施工过程中将涉及到以下荷载形式：①模板及支架自重：a=0.16kN/m2+5.62kN/m2=5.78kN/m2②钢筋混凝土自重:b1=h×γ=0.5×25=12.5kN/m2③方木自重：b3=8.33×0.1=0.833kN/m2④型钢自重b4=2.27/0.048=0.473kN/m2⑤施工人员及机具:c=2.5kN/m2⑥振捣混凝土产生的荷载:d=2.0kN/m2 。
⑦倾倒混凝土时产生的竖向荷载:e=2.0kN/m2 。
2.1脚手架验算1.立杆稳定性计算盖板下部纵向立杆间距90cm，横向立杆间距60cm，步距1.5m布置进行计算：W=1.2×(5.78+12.5+0.833+0.473)+1.4×(2.5+2.0+2.0)=32.6kN/m2脚手架布设为60cm×90cm×150cm每根立杆承荷载为：P=qA=32.6×0.9×0.6=17.6kN根据《建筑施工承插型盘扣件钢管支架安全技术规程》有关模板支架立杆的稳定性计算公式：N/ΦA≤fN—钢管所受的垂直荷载，同前计算所得；f—钢材的抗压强度设计值，f＝300MPa参考《建筑施工承插型盘扣件钢管支架安全技术规程》附录C得；A—φ48mm×2.5㎜钢管的截面积，取3.57cm2；Φ—轴心受压杆件的稳定系数，根据长细比λ（λ＝l0/i）查表即可求得Φ；i—截面的回转半径；l0—立杆计算长度。
主桥边跨现浇梁钢支架计算书
设计参数
- 主桥边跨现浇梁长度：10m
- 梁截面尺寸：150mm x 250mm
- 混凝土强度等级：C30
- 钢支架尺寸：80mm x 80mm x 6mm
- 钢支架材质：Q235
假设
- 假设混凝土极限拉应力为0.67fctk，混凝土极限抗压强度为fck+8。
荷载计算
- 荷载组合采用最不利工况组合；
- 施工荷载（配重）：4.0kN/m2
- 现浇梁及混凝土浇筑时荷载：25kN/m2
钢支架计算
钢管强度计算公式
- 钢管承载能力=1.2×σs×A/γm
- σs——钢管屈服强度
- A——钢管截面面积
- γm——安全系数，取值为1.0。
钢管刚度计算公式
- KS=Es×As/L
- Es——钢管弹性模量
- As——钢管截面面积
- L——钢管长度
钢管最大变形计算公式
- δmax=5(qL4)/(384EI)
- qL4/384EI——集中力作用下钢管在跨中的最大挠度
钢管稳定性计算公式
- fcr=π²EI/δcr²
- E——钢管弹性模量
- I——钢管截面惯性矩
- δcr——稳定临界挠度
结论
根据经过计算的结果，取钢管Q235直径为89mm，壁厚为5.5mm，长度为3m，最大变形为1.3mm，稳定性满足要求；取6支钢管布置在主梁下，即跨中4m处，间距为1m，能够满足设计要求。
支架受力荷载计算书
本文档旨在计算支架的受力荷载，使用简化的策略，并避免引入法律复杂性。
请注意，本文档仅供参考，具体项目应根据实际情况进行计算。
支架基本信息
- 支架类型：
- 支架材料：
- 支架尺寸：
- 支架数量：
荷载计算
1. 静态荷载计算
- 自身重量：{自身重量计算公式}
- 外部荷载：{外部荷载计算公式}
- 总静态荷载：{总静态荷载计算公式}
2. 动态荷载计算
- 振动荷载：{振动荷载计算公式}
- 冲击荷载：{冲击荷载计算公式}
- 总动态荷载：{总动态荷载计算公式}
结果与结论
根据上述计算，得出以下结果和结论：
1. 总受力荷载：{总受力荷载}，单位：N/kg (牛顿/千克)
2. 最大受力荷载点：{最大受力荷载点}，位于支架的{位置}
3. 支架强度：{支架强度评估结果}
4. 其他结论：{其他结论}
请注意，以上结果仅为计算得出的估值，具体情况可能会因实际使用环境、材料等因素而有所变化。
在实际工程中，建议进一步进行精确计算和结构评估。
附注：请确认所引用内容的准确性，并遵循不引用无法证实的内容。
盖梁支架计算书一、满堂式支架1、说明：1）、简图以厘米为单位，本图只示出支架正面图。
侧面图间距与正面图相同。
2）、参考规范«公路桥涵施工技术规范»、«建筑钢结构设计规范»。
3）、设计指标参照«建筑钢结构设计规范»选取。
4）、简图2、荷载计算1）、模板重量：G1＝4.8T；2）、支架重量：G2＝(20×4×1.2×3.84+(12×4+2×20)×3.84+20×4×2×1.35) ×20/1.2×1.2=18.45T；3）、混凝土重量：G3＝（11.46×1.75-10.96×0.35-2×1.43×0.6）×1.9×2.5=68.89T;4)、施工人员、材料、行走、机具荷载：G4＝0.001×11.46×1.9×1025)、振动荷载：G5＝0.001×11.46×1.9×102=2.18T;3、抗压强度及稳定性计算支架底部单根立柱压力N1＝（G1＋G2＋G3＋G4＋G5）／n;n=20×4=80;N1=1.23tf;安全系数取1.2;立柱管采用ø48×3.5钢管: A=489mm2、i=15.8 mm；立柱按两端铰接考虑取μ＝1。
στμ立柱抗压强度复核：σ＝1.2×N1×104／A=25.15 MPa <[σ]=210MPa 抗压强度满足要求.稳定性复核:λ= μL/i=76;查GBJ17-88得ϕ=0.807σ＝1.2×N1×104／（ϕA）=30.18 MPa <[σ]=210MPa;稳定性满足要求.4．扣件抗滑移计算支架顶部单根钢管压力N2＝（G1＋G3＋G4＋G5）／n＝1tf;扣件的容许抗滑移力Rc=0.85tf.使用两个扣件2×Rc＝1.7 tf>1tf.扣件抗滑移满足设计要求.5．在支架搭设时应在纵横向每隔4－5排设45度剪力撑。
支架计算书(总41页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2m高标准联箱梁：方案一：箱梁横梁下60cm（纵向）×90cm(横向)排距进行搭设，腹板及翼缘转角下120cm（纵向）×90cm(横向)排距进行搭设，过渡段空箱下（距桥墩中线6m范围）按120cm（纵向）×90cm(横向) 排距进行搭设，其余空箱下按120cm（纵向）×180cm(横向)排距进行搭设，步距采用150cm。
方案二：箱梁横梁下60cm（纵向）×120cm(横向)排距进行搭设，过渡段腹板空箱下（距桥墩中线6m范围）按90cm（纵向）×120cm(横向) 排距进行搭设，其余腹板下按120cm（纵向）×60cm(横向)排距进行搭设，空箱下按120cm（纵向）×120cm(横向)排距进行搭设，步距采用150cm。
⑴主线桥2m高3跨标准联支架搭设示意图宽2m高箱梁支架横断面搭设示意图（方案一）（单位mm）宽2m高箱梁支架纵断面搭设示意图（方案一）（单位mm）宽2m高箱梁支架搭设平面示意图（方案一）（单位mm）宽2m高箱梁支架横断面搭设示意图（方案二）（单位mm）宽2m高箱梁支架纵断面搭设示意图（方案二）（单位mm）宽2m高箱梁支架搭设平面示意图（方案二）（单位mm）支架体系计算书1.编制依据⑴郑州市陇海路快速通道工程桥梁设计图纸⑵《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008）⑶《建筑施工模板安全技术规范》（JGJ162-2008）⑷《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)。
⑸《混凝土结构工程施工规范》（GB50666-2011）⑹《建筑结构荷载规范》（GB50009-2012）⑺《建筑施工手册》第四版（缩印本）⑻《建筑施工现场管理标准》（DBJ）⑼《混凝土模板用胶合板》(GB/T17656-2008)⑽《冷弯薄壁型钢结构技术规范》(GB 50018-2002)⑾《钢管满堂支架预压技术规程》（JGJ/T194—2009）2.工程参数根据箱梁设计、以及箱梁支架布置特点，我们选取具有代表性的箱梁，拟截取箱梁以下部位为计算复核单元，对其模板支架体系进行验算，底模厚度15mm、次龙骨100×100mm方木间距以计算为依据，主龙骨为U型钢，其下立杆间距：⑴（主线3跨标准联，跨径3*30m），宽高，箱梁断面底板厚22cm、顶板厚25cm，跨中腹板厚，翼板厚度为20cm。
根据不同位置采用不同的支架间距。
方案一：箱梁横梁下60cm （纵向）×90cm(横向)排距进行搭设，腹板及翼缘转角下120cm （纵向）×90cm(横向)排距进行搭设，过渡段空箱下（距桥墩中线6m 范围）按120cm （纵向）×90cm(横向) 排距进行搭设，其余空箱下按120cm （纵向）×180cm(横向)排距进行搭设，步距采用150cm 。
方案二：箱梁横梁下60cm （纵向）×120cm(横向)排距进行搭设，过渡段腹板空箱下（距桥墩中线6m 范围）按90cm （纵向）×120cm(横向) 排距进行搭设，其余腹板空箱下按120cm （纵向）×120cm(横向)排距进行搭设，步距采用150cm 。
3. 支架结构材料物理力学性能 竹胶板（GB/T17656-2008）：顺纹弯应力[]MPa 13=σ 弯曲剪应力 []MPa 7.1=τ 弹性模量9898a E MP =木材(红松) （木结构设计规范）：顺纹弯应力[]12a MP σ= 弯曲剪应力[] 1.9a MP τ= 弹性模量9000a E MP =Q345钢材（(GB 50018-2002)）：弯曲应力[σw ]=3002701.111kfMPa γ== 剪应力[τ]=175157.51.111vkf MPa γ== 弹性模量52.110a E MP =⨯Q235钢材（(GB 50018-2002)）：弯曲应力[σw ]= 205MPa =剪应力[τ]=120vkf MPa γ=弹性模量52.110a E MP =⨯其中：f -为钢材的抗拉、抗压、抗弯强度，v f -为钢材的抗剪强度，k γ-为重要度分项系数4. 支架验算计算工具选用 “结构力学求解器”、材料力学相关公式。
1) 计算数据 ⑴ 荷载数据钢筋混凝土单位重m3（根据此工程实际：素混凝土容重24KN/m3，钢筋自重标准值为）1）箱梁混凝土荷载q 1： 2）模板荷载q2：m2。
3）施工荷载q3：m2。
4）振捣砼产生的荷载q4：2KN/m2。
组合荷载：1234() 1.2() 1.4q q q q q =+⨯++⨯表1 荷载计算参数表⑵ 翼缘板位置混凝土侧压力荷载根据《建筑施工模板安全技术规范》JGJ162-2008规定：当采用内部振捣器时，新浇筑的混凝土作用于模板的最大侧压力标准值（k G 4），可按下列公式计算，并取其中的较小值：2121022.0V t F c ββγ= 或 H F c γ= 式中：F ──新浇筑混凝土对模板的最大侧压力（kN/m2）；c γ──混凝土的重力密度（kN/m3）；取25KN/m3；V ──混凝土的浇筑速度（m/h ）；取h （由于是无对拉筋施工，所以混凝土侧压力对支撑架的水平力较大，所以考虑采用分层浇筑方式控制浇注速度！）；0t ──新浇混凝土的初凝时间（h ），可按试验确定。
当缺乏试验资料时，可采)15/(2000+=T t （T 为混凝土的温度oC ）；根据此工程的实际需要，我们取8小时；1β──外加剂影响修正系数。
不掺外加剂时取，掺具有缓凝作用的外加剂时取；取；2β──混凝土坍落度影响修正系数。
当坍落度小于30mm 时，取；坍落度为50～90mm 时，取；坍落度为110～150mm 时，取；根据混凝土实际坍落度160～200mm ，取。
H ──混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）。
取2米混凝土侧压力的计算分布图形如图所示，图中c F h γ/=，h 为有效压头高度。
2121022.0V t F c ββγ=120.22258 1.2 1.15 1.060.72KN/m =⨯⨯⨯⨯⨯=H F c γ==25×2=50KN/m 2取其中的较小值，F=50kN/m2有效压头高度为：c F h γ/==50/25=2m 。
混凝土振捣荷载和倾倒荷载2KN/m2,混凝土压力值取52KN/m2。
⑶ 支架数据主线2m 高箱梁标准联支架搭设布置间距（方案一）：主线2m 高箱梁标准联支架搭设布置间距（方案二）：模板的强度、刚度检算底板模板采用优质竹胶板，板厚15mm ，取1mm 宽度计算。
竹胶板力学特征：215151mm A =⨯==15×10-6m 2 ； 325.37151516161mm bh W =⨯⨯⨯===×10-9m 3 ； 433281151121121mm bh I =⨯⨯===281×10-12m 4 EI=9898×106×281×10-12=× EA=9898×106×15×10-6=148470N2米横梁、腹板、翼缘转角下位置模板强度校核荷载：68.880.00168.88/q m N m =⨯=，模板下方木支撑间距为10cm （边到边）68.8868.8868.8868.8868.8868.880.100.100.100.100.100.10x0.05-0.070.02-0.050.03-0.060.03-0.050.02-0.070.05x2.72-4.173.64-3.253.38-3.513.51-3.383.25-3.644.17-2.72x跨中最大弯矩：20.10.07.M q l N m =⨯⨯= 弯曲应力： []90.071.871337.510M Mpa Mpa W σσ-===<=⨯ 最大剪力： 0.6 4.18Q ql N == 剪应力： []633 4.180.418 1.7221510Q Mpa Mpa A ττ-⨯===<=⨯⨯ 最大挠度： 41000.6770.0150.25100400400ql l f mm mm El ==<==经上面计算可知：腹板下分配方木间距（边到边）在10cm 以下时底模面板的强度及刚度满足设计要求。
过渡段位置（空箱下）模板强度校核荷载：40.20.00140.2/q m N m =⨯=，模板下方木支撑间距为20cm （边到边）40.240.240.240.240.240.20.200.200.200.200.200.20x跨中最大弯矩：20.10.17.M ql N m == 弯曲应力： []90.17 4.531337.510M Mpa Mpa W σσ-===<=⨯ 最大剪力： 0.6 4.87Q ql N == 剪应力： []633 4.870.487 1.7221510Q Mpa Mpa A ττ-⨯===<=⨯⨯ 最大挠度： 42000.6770.1480.50100400400ql l f mm mm El ==<==经上面计算可知：过渡段下分配方木间距（边到边）在20cm 以下时底模面板的强度及刚度满足设计要求。
标准段位置（空箱下位置）模板强度校核荷载：22.620.00122.62/q m N m =⨯=，模板下方木支撑间距为20cm （边到边）22.6222.6222.6222.6222.6222.620.200.200.200.200.200.20x跨中最大弯矩：20.10.10.M ql N m == 弯曲应力： []90.10 2.671337.510M Mpa Mpa W σσ-===<=⨯ 最大剪力： 0.6 2.74Q ql N ==剪应力： []633 2.740.274 1.7221510Q Mpa Mpa A ττ-⨯===<=⨯⨯ 最大挠度： 42000.6770.0830.50100400400ql l f mm mm El ==<==经上面计算可知：标准段下分配方木间距（边到边）在20cm 以下时底模面板的强度及刚度满足设计要求。
侧模位置模板强度校核根据侧压力的分布特点可知，翼缘位置侧压力为均布52KN/m2，竹胶板下支撑肋木选用10×10cm 方木，按一定间距纵桥向布置，竹胶板按支承在分布肋木上的连续梁进行受力分析，跨度取方木间距，取模板顺跨度方向1毫米宽计算。
