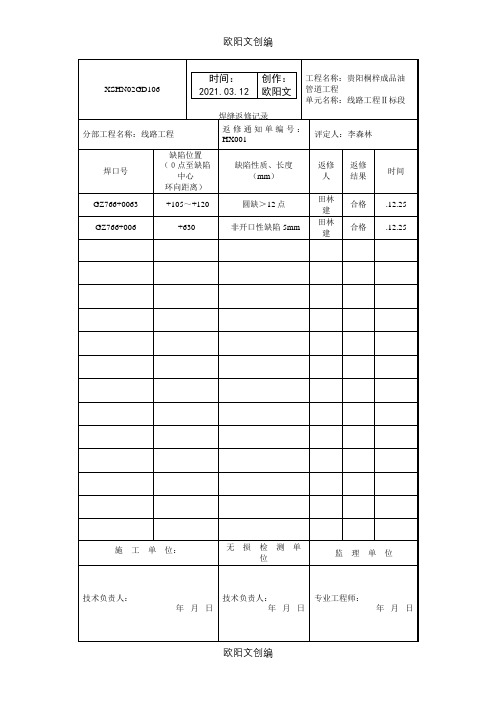

焊缝返修施工记录

二级焊缝相关要求一、对接焊缝中一级、二级焊缝其主要区别是什么？GB 50205-2001《钢结构工程施工质量验收规范》表5.2.4对此有明确的说明，一级要求探伤比例为100%，而二级探伤比例要求为20%。

工程中常用的对接焊缝多为二级，但在需要进行疲劳计算的构件、重级工作制和起重量大于等于50吨的中级工作制吊车梁等构件的特定部位是要求采用一级对接焊缝的。

这在《钢结构设计规范》中应有详细规定。

根据(GB 3323-87)有关焊缝质量的规定：16.1 根据缺陷的性质和数量,焊缝质量分为四级.16.1.1 Ⅰ级焊缝内应无裂纹、未熔合、未焊透和条状夹渣.16.1.2 Ⅱ级焊缝内应无裂纹、未熔合和未焊透.16.1.3 Ⅲ级焊缝内应无裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透.不加垫板的单面焊中的未焊透允许长度按表10条状夹渣长度的Ⅲ级评定.16.1.4 焊缝缺陷超过Ⅲ级者为Ⅳ级.焊接工艺评定和焊工资格按照≤钢制件熔化焊工艺评定≥ (JB/T6963) ≤钢结构焊接规范≥ (AWSD1.1) 要求进行构件的焊接工艺评定，钢结构的焊接施工工艺按照合格的焊接工艺评定进行制定。

焊工资格：从事钢结构安装焊接的焊工必须具备规范所要求的焊工合格证，并且在全部合格项目范围进行施焊。

1. H 型框架柱安装焊接根据图纸设计要求和板厚选择合理的焊缝形式焊接过程要求：a. 焊接坡口可用火焰切割或机械方法加工；b. 焊前清除待焊处表面的水，氧化皮 , 锈 , 油污；检查焊接部位的组装和表面清理的质量如不符合要求，应修磨补焊，合格后方能施焊；c. 定位焊必须由持相应合格证的焊工施焊，所用焊接材料、焊缝质量要求与正式焊接相同，焊缝厚度不宜超过设计焊缝厚度的 2/3 ，定位焊焊缝长度宜大于 40 ㎜，间距 500-600 ㎜，并应填满弧坑，定位焊预热温度应高于正式施焊预热温度；（1\钢带对头焊焊缝：钢带对头焊焊缝就是螺旋缝钢管上钢板或钢带头尾相接的焊缝。

压力容器焊接质量控制程序1 目的从事压力容器的焊工必须按《锅炉压力容器压力管道焊工考试与管理规则》考试合格并取得相应项目范围内资格的合格焊工。

2 范围适用于压力容器焊接质量的管理。

3 职责压力容器焊接责任人负责焊接质量过程控制。

4 控制程序4.1 焊工管理4.1.1 从事压力容器的焊工必须按《锅炉压力容器压力管道焊工考试与管理规则》考试合格并取得相应项目范围内资格的合格焊工。

4.1.2 公司焊接责任人负责焊接管理，负责建立合格焊工档案。

4.1.3 持证焊工应在合格的焊接项目范围从事焊接。

连续中断合格范围焊接工作六个月以上，仍需承担压力容器焊接工作时，应按规定重新考试。

4.1.4 焊接责任人负责积累和管理焊工的有关资料。

4.2 焊接工艺评定。

4.2.1 需进行焊接工艺试验的材料，必须在压力容器工程开工前按相应规定进行焊接工艺评定。

4.2.2 焊接技术人员根据设计文件和标准、规范要求，填写焊接工艺评定书，公司焊接责任人审核。

4.2.3 公司焊接责任人组织进行焊接工艺试验，组织编制并审核《焊接工艺评定报告》（PQR）。

4.2.4 PQR由公司总工程师批准。

4.2.5 公司焊接责任人负责PQR档案的管理，组织编制并审核《焊接工艺指导书》（WPS）。

4.3 焊接工艺文件4.3.1 焊接技术人员（或责任人）根据焊接工艺指导书编写焊接技术方案，公司焊接责任人审核。

4.3.2 焊接工艺文件应包括母材材质及规格、焊接材料、焊接方法、焊接工艺参数、焊接位置、接头型式、焊接程序、焊材烘焙温度、预热温度、层间温度、后热及焊后热处理要求、无损检测要求及工艺措施、PQR编号、焊工资格要求等。

4.4 焊接材料4.4.1 焊接材料的采购执行《压力容器焊接材料管理制度》、《采购与材料控制程序》的规定。

4.4.2 焊接材料复验由材料责任人委托，其结果的有效性由委托人根据有关标准评定。

4.4.3 生产部设焊接材料库。

库房应干燥、通风良好，配备除湿设备、温湿度记录仪，相对湿度控制在60%以下，库房温度不得低于5摄氏度。

⼀⼆级焊缝双⾯全熔透焊⼀级焊缝双⾯熔透焊⼀级焊缝就是要求全熔透焊缝，所谓全熔透就是要开坡⼝，开坡⼝可以采⽤坡⼝机、碳弧⽓刨、半⾃动⽓割机等等，坡⼝的形式决定于板厚，6毫⽶以下开单⾯坡⼝即可，6毫⽶以上开双⾯坡⼝可减少焊接变形，如果是⼯地的现场焊缝，⼀般情况下是单⾯坡⼝，坡⼝下加垫板。

开完坡⼝后要将坡⼝上的挂渣、油污、尘⼟、浮锈等清理⼲净。

之后根据被焊钢材的材质和厚度，选择电焊机、焊条、焊丝和焊剂，如果被焊钢材是Q235B则采⽤J422焊条或H08A焊丝。

如果被焊钢材是Q345B,则采⽤J506焊条或H10M n2焊丝。

J506电焊条需要进⾏预热，预热的温度是300度，2个⼩时，之后在100度的保温桶内进⾏保温，随取随⽤。

之后进⾏焊接，开始最好⽤⼆氧化碳⽓体保护焊进⾏打底焊和多层多道焊，可以省去清理焊渣、避免夹渣、焊接变形还⼩。

最后⽤焊条电弧焊或埋弧焊进⾏照⾯焊，因为这两种焊接焊缝成型美观。

最后进⾏⽆损探伤，探伤不合格还要抛开重焊，直⾄探伤合格，出具探伤报告。

钢板对接全熔透焊缝坡⼝形式注：1、钢板对接焊缝为⼀、⼆级全熔透焊缝，焊接完成后应在⾃然冷却的状态下（约4⼩时）进⾏UT检查。

班组应填写“UT 报检单”报质检部UT⼈员到场检验合格后⽅可转⼊下道⼯序。

2、钢板对接的坡⼝形式按以上要求执⾏。

3、拼接时注意做好反变形处理。

定位焊间距为300~400mm，定位焊长度：15~20mm。

4、焊接前应⽤同等厚度的钢板作为引、熄板，收弧板尺⼨为：80*80mm，起收弧长度保证在50mm。

5、焊剂应经烘焙后⽅可使⽤。

6、钢板厚度⼤于40mm以上的厚板，施焊前应做好焊前预热（80~1200C），焊后保温（200~2500C）7、⼀级焊缝不允许存在根部未焊透，⼆级焊缝允许存在少量的未焊透。

两者之间受⼒性能明显差异，重要部件是不允许⼆级焊缝的⼆级焊缝相关要求⼀、对接焊缝中⼀级、⼆级焊缝其主要区别是什么？GB 50205-2001《钢结构⼯程施⼯质量验收规范》表5.2.4对此有明确的说明，⼀级要求探伤⽐例为100%，⽽⼆级探伤⽐例要求为20%。

一、常见缺陷原因分析 (1)二、返修及修补程序 (3)三、焊缝返修方法 (3)四、焊缝质量控制措施 (4)焊接是安装工程中一项比较重要的工序，焊接接头的存在会直接危及整个结构的质量及安全运行。

因此，将焊接接头缺陷尽量控制在规范允许范围内是每个焊接操作人员及工程管理人员应尽的责任。

一、常见缺陷原因分析常见的焊接接头缺陷主要有咬边、焊瘤、凹坑、夹渣、根部未焊透、未熔合和裂纹及裂缝等。

1、外观缺陷（1）咬边咬边是指沿着焊趾，在母材部分形成的凹陷或沟槽，它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。

咬边最大的危害是损伤了母材，使母材有效截面减小，也会引起应力集中。

产生咬边的主要原因是电弧热量太高，即电流太大，运条速度太小所造成的。

焊条与工件间角度不正确，摆动不合理，电弧过长，焊接次序不合理等都会造成咬边。

（2）焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出，冷却后形成的未与母材熔合的金属瘤即为焊瘤。

焊瘤主要是由于焊接电流过大或焊接速度过慢引起的，它的危害是焊瘤处易应力集中且影响整个焊缝的外观质量。

（3）凹坑凹坑指焊缝表面或背面局部的低于母材的部分。

凹坑多是由于收弧时焊条（焊丝）未作短时间停留造成的（此时的凹坑称为弧坑）仰立、横焊时，常在焊缝背面根部产生内凹。

凹坑减小了焊缝的有效截面积，弧坑常带有弧坑裂纹和弧坑缩孔。

（4）未焊满未焊满是指焊缝表面上连续的或断续的沟槽。

填充金属不足是产生未焊满的根本原因。

焊条过细，运条不当等会导致未焊满。

（5）其他表面缺陷：①成形不良指焊缝的外观几何尺寸不符合要求。

有焊缝超高，表面不光滑，以及焊缝过宽，焊缝向母材过渡不圆滑等。

②错边指两个工件在厚度方向上错开一定位置，它既可视作焊缝表面缺陷，又可视作装配成形缺陷。

③塌陷单面焊时由于输入热量过大，熔化金属过多而使液态金属向焊缝背面塌落，成形后焊缝背面突起，正面下塌。

④表面气孔及弧坑缩孔。

针对焊口不合格的返修方案一、质量缺陷情况供水管网工程施工在直埋钢管施工时，对现场的焊缝质量按照设计文件要求，100%超声波进行检测，在近期的焊缝质量检测中，出现了以下不合格焊缝，1、焊缝A1+81，三次返修不合格，进入第四次返修；2、焊缝：A1+8，两次返修不合格进入第三次返修；3、焊缝：A1+86两次返修不合格，进入第三次返修；4、焊缝：A1+87，两次返修不合格，进入第三次返修。

二、针对焊缝质量的信息反馈在超声波探伤时，探测人员一定和项目部的技术人员和电焊班组长沟通好，近期出现的多次不合格的焊口，由于探测单位对缺陷位置标示不明，施焊人员所返修部位不是缺陷所在，从而多次返修。

而对于出现不合格的焊缝，不管是初次检测，还是第几次返修，返修后的结果首先经过项目部技术人员的外观质量评定后，通知监理部的专业监理工程师验收，进过双方的初步验收后，通知指挥部领导和检测单位到场对评定的焊缝进行检测。

三、缺陷产生原因分析影响焊缝质量的好坏，焊接工艺、焊接材料选用、烘烤，焊接设备，焊工操作技能，施焊环境及操作者责任心都会影响焊接缺陷。

再次是由于近期阴雨天气繁多，空气潮湿，电焊条的药皮受水汽潮湿；现场土质不良，塌方、流泥严重，开挖的工作坑环境不好，等原因影响，致使近期的焊缝质量屡出不合格现象。

因此，技术员应根据探测单位提供的信息缺陷种类、形态及分布等情况和原焊接工艺及施焊记录，有针对性地对缺陷产生原因进行分析，及时制定出合理的返修方案。

若属工艺原因，在返修中应注意适当调整规范参数或工艺措施；若属操作原因，则应在返修中提醒焊工纠正。

对于已在返修处发现的缺陷，若是前次返修时未挖除造成的，在返修工艺中应注意侧重对挖除过程中的指导；若在返修中新产生的，则应侧重指导补焊过程；若属操作不当造成的, 还应视缺陷严重情况决定是否换人返修。

若属于工作环境不好，下雨或工作坑开挖不出来，应该加强沟槽开挖的技术措施改进，阴雨天气不要进行电焊操纵。

浙江精工钢结构建设集团有限公司企业标准Q/ZJG-011-2004产品返修工艺标准2004-05-11发布2004-05-12实施浙江精工钢结构建设集团有限公司发布1.总则《产品返修工艺标准》（以下简称“本标准”）是由浙江精工钢结构建设集团有限公司（以下简称“精工”）贯彻了《钢结构工程施工及验收规范》（GB50205-2001）、《高层民用建筑钢结构技术规程》(JGJ99-98)等，并根据操作人员素质、设备和工艺特点、以及多个工程的加工经验编制而成的企业标准。

本标准若有与国家标准相抵触之处，则以国家标准为准。

本标准同设计详图和设计说明一起，作为本公司建筑工程的单层、多层、高层结构中产品返修过程中必须执行的技术要求及检验标准。

本标准制定的主要目的是为了使生产工人及质量检查员在日常工作中使用方便，同时，也使操作者容易理解与掌握产品质量的要求，从而保证产品的质量。

为了提高本标准质量，请工厂各车间班组在执行过程中认真总结经验，积累资料，随时将有关意见和建议反馈给工艺科，以便做进一步修改、完善。

本标准自2004年05月12日起实施本标准由浙江精工钢结构建设集团有限公司提出本标准由重钢工艺科负责起草本标准主要求起草人：万进鸿刘代龙2.规范与标准本标准所引用的技术规范与标准分为“执行技术规范与标准”和“参考技术规范与标准”两部分。
