S3526EFMFS以太网交换机安装手册(V1.12)

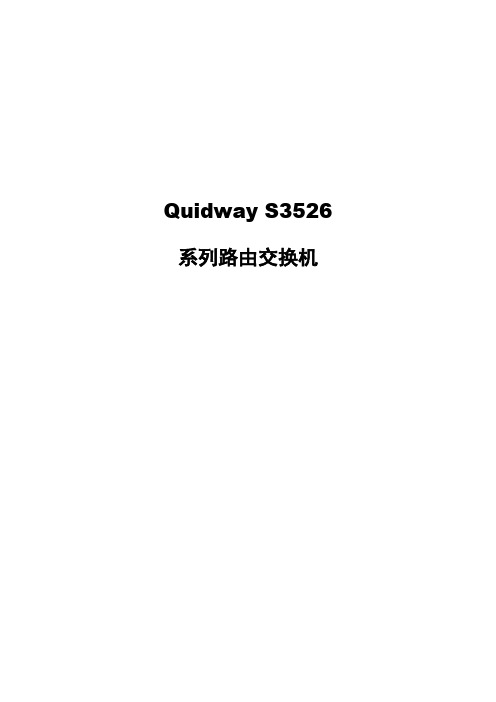

Quidway S3526 系列路由交换机目录Quidway S3526 0系列路由交换机 01.1 Quidway S3526系列路由交换机 (1)1.1.1 Quidway S3526系列路由交换机简介 (1)1.1.2 Quidway S3526路由交换机产品定位 (3)1.1.3 Quidway S3526路由交换机的特点 (5)1.1.4 Quidway S3526F路由交换机的定位 (6)1.1.5 Quidway S3526F路由交换机的特点 (9)1.1.6 Quidway S3526系列交换机特性 (10)1.1.7 Quidway S3526系列交换机的典型应用 (15)1.1 Quidway S3526系列路由交换机1.1.1 Quidway S3526系列路由交换机简介Quidway S3526系列以太网交换机是华为公司推出的盒式二层/三层（TCP/IP体系）线速以太网交换产品，该系列交换机采用模块化设计，支持堆叠。

依托华为公司拥有自主知识产权的VRP（通用路由平台）网络操作系统，Quidway S3526系列以太网交换机可提供完善的路由协议、VLAN控制、流量交换、QoS保证等机制，拥有完备的业务控制和用户管理能力，可为企业网、IP城域网及小区汇聚提供灵活的组网方案。

Quidway S3526系列以太网交换机目前包含型号：Quidway S3526Quidway S3526-FSQuidway S3526-FMS3526系列以太网交换机的硬件设计采用业界流行的网络产品结构，分为硬件交换转发平面和控制管理平面两大部分，其中：交换转发平面与网络接口根据地址转发表由专用ASIC硬件完成二层/三层（TCP/IP体系）数据包的线速交换，同时硬件完成VLAN、QoS、优先级、过滤、端口捆绑、统计等功能；控制管理平面完成系统的初始化、配置、数据包的学习、协议处理、网管等功能，该平面由CPU系统来完成。

目录第1章产品简介...............................................................................1-11.1 概述....................................................................................1-11.2 功能特性.............................................................................1-1第2章通过Web页面配置................................................................2-12.1 配置准备.............................................................................2-12.2 配置入门.............................................................................2-22.2.1 登录Web网管...........................................................2-22.2.2 配置页面介绍...........................................................2-22.2.3 菜单介绍..................................................................2-32.2.4 常用按钮介绍...........................................................2-42.2.5 Web用户超时处理....................................................2-42.3 保存配置.............................................................................2-52.4 系统管理.............................................................................2-52.4.1 系统信息..................................................................2-52.4.2 修改密码..................................................................2-62.4.3 恢复缺省配置...........................................................2-72.4.4 重启动......................................................................2-82.4.5 软件升级..................................................................2-82.5 端口管理...........................................................................2-102.5.1 端口设置................................................................2-102.5.2 端口汇聚................................................................2-122.5.3 端口镜像................................................................2-132.5.4 端口统计................................................................2-152.5.5 端口限速................................................................2-182.5.6 广播风暴抑制.........................................................2-202.6 VLAN................................................................................2-202.6.1 VLAN类型选择.......................................................2-212.6.2 802.1Q VLAN........................................................2-212.6.3 基于端口的VLAN...................................................2-262.7 QoS..................................................................................2-292.7.1 QoS简介................................................................2-292.7.2 配置QoS................................................................2-292.8 电缆诊断...........................................................................2-302.9 退出..................................................................................2-32第3章通过Console口配置..............................................................3-13.1 通过Console口搭建配置环境.............................................3-13.2 用户配置.............................................................................3-43.2.1 修改Web网管密码....................................................3-53.2.2 设置IP地址...............................................................3-53.2.3 恢复出厂缺省设置....................................................3-63.2.4 保存当前配置...........................................................3-63.2.5 配置管理VLAN.........................................................3-73.2.6 重启交换机...............................................................3-9第4章典型配置案例.......................................................................4-14.1 组网需求.............................................................................4-14.2 组网图................................................................................4-24.3 配置步骤.............................................................................4-2第5章安装TCP/IP协议...................................................................5-1第6章 IP地址配置...........................................................................6-1第1章产品简介1.1 概述H3C S1526智能以太网交换机（以下简称S1526）适用于中小企业和网吧。

目录第1章概述............................................................................................................................1-11.1 S3526交换机简介..............................................................................................................1-11.2 S3526交换机典型应用......................................................................................................1-11.2.1 宽带小区以太网接入组网........................................................................................1-11.2.2 宽带小区VDSL接入组网.......................................................................................1-21.2.3 中小企业/大企业分支机构组网................................................................................1-31.2.4 大型的企业和园区网组网........................................................................................1-3第2章规格及特性.................................................................................................................2-12.1 S3526交换机外观..............................................................................................................2-12.2 S3526交换机前面板..........................................................................................................2-12.2.1 前面板图.................................................................................................................2-12.2.2 以太网接口..............................................................................................................2-22.2.3 配置口（Console）................................................................................................2-32.3 S3526交换机后面板..........................................................................................................2-32.3.1 交流机箱后面板图...................................................................................................2-32.3.2 直流机箱后面板图...................................................................................................2-42.3.3 可选接口模块..........................................................................................................2-42.4 S3526交换机系统特性......................................................................................................2-4第3章安装前的准备.............................................................................................................3-13.1 安全注意事项.....................................................................................................................3-13.2 检查安装场所.....................................................................................................................3-13.2.1 温/湿度要求.............................................................................................................3-13.2.2 洁净度要求..............................................................................................................3-23.2.3 抗干扰要求..............................................................................................................3-23.2.4 激光使用要求..........................................................................................................3-33.3 安装工具和设备.................................................................................................................3-3第4章安装............................................................................................................................4-14.1 机械安装............................................................................................................................4-14.1.1 安装交换机到机架...................................................................................................4-14.1.2 安装交换机到工作台...............................................................................................4-24.2 电源线及地线连接.............................................................................................................4-24.2.1 交流电源线..............................................................................................................4-24.2.2 直流电源线..............................................................................................................4-34.2.3 地线........................................................................................................................4-44.3 配置（Console）电缆连接................................................................................................4-54.3.1 配置电缆.................................................................................................................4-54.3.2 配置电缆连接..........................................................................................................4-64.4 备份（AUX）电缆连接......................................................................................................4-64.4.1 备份电缆.................................................................................................................4-74.4.2 备份电缆连接..........................................................................................................4-84.5 可选接口模块安装.............................................................................................................4-84.6 安装完成后检查.................................................................................................................4-8第5章启动与配置.................................................................................................................5-15.1 搭建配置环境.....................................................................................................................5-15.2 连接配置电缆.....................................................................................................................5-15.3 设置终端参数.....................................................................................................................5-15.4 交换机启动........................................................................................................................5-55.4.1 上电前的检查..........................................................................................................5-55.4.2 上电启动.................................................................................................................5-5第6章 BOOTROM和主机软件的加载...................................................................................6-16.1 加载方式简介.....................................................................................................................6-16.2 本地加载............................................................................................................................6-16.2.1 BOOT菜单..............................................................................................................6-26.2.2 通过Console口利用XModem完成加载................................................................6-36.2.3 通过以太网口利用TFTP完成加载.........................................................................6-86.2.4 通过以太网口利用FTP完成加载............................................................................6-96.3 远程加载..........................................................................................................................6-116.3.1 通过FTP实现远程加载........................................................................................6-116.3.2 通过TFTP实现远程加载......................................................................................6-126.4 加载失败的处理...............................................................................................................6-126.5 口令丢失情况下的处理....................................................................................................6-13第7章故障处理.....................................................................................................................7-17.1 电源系统故障.....................................................................................................................7-17.2 配置系统故障.....................................................................................................................7-1第8章可选接口模块.............................................................................................................8-18.1 可选接口模块种类.............................................................................................................8-18.2 可选接口模块安装.............................................................................................................8-18.3 1端口1000Base-SX/LX模块............................................................................................8-28.3.1 模块简介.................................................................................................................8-28.3.2 模块外观.................................................................................................................8-38.3.3 模块面板与面板指示灯...........................................................................................8-48.4 1端口1000Base-T模块....................................................................................................8-48.4.1 模块简介.................................................................................................................8-48.4.2 模块外观.................................................................................................................8-58.4.3 模块面板与面板指示灯...........................................................................................8-5 8.5 1端口1000Base-ZX长距模块..........................................................................................8-68.5.1 模块简介.................................................................................................................8-68.5.2 模块外观.................................................................................................................8-68.5.3 模块面板与面板指示灯...........................................................................................8-7 8.6 1端口1000Base-LX GL中距模块.....................................................................................8-78.6.1 模块简介.................................................................................................................8-78.6.2 模块外观.................................................................................................................8-88.6.3 模块面板与面板指示灯...........................................................................................8-8 8.7 堆叠模块............................................................................................................................8-98.7.1 模块简介.................................................................................................................8-98.7.2 模块外观.................................................................................................................8-98.7.3 模块面板与面板指示灯.........................................................................................8-108.7.4 模块接口电缆的连接.............................................................................................8-10第1章概述1.1 S3526交换机简介Quidway S3526以太网交换机是华为公司推出的盒式L2/L3层线速以太网交换产品，交换机硬件采用模块化设计，软件依托华为公司拥有自主知识产品的VRP（通用路由平台）网络操作系统，可提供完善的路由功能、VLAN管理、流量交换、QoS、堆叠等，拥有完备的业务控制和用户管理能力。

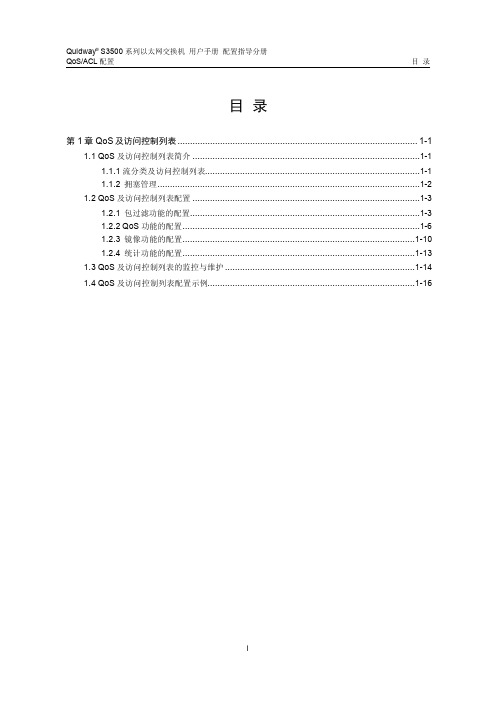

QoS/ACL配置目录目录第1章 QoS及访问控制列表................................................................................................1-11.1 QoS及访问控制列表简介...........................................................................................1-11.1.1 流分类及访问控制列表......................................................................................1-11.1.2　拥塞管理.........................................................................................................1-21.2 QoS及访问控制列表配置...........................................................................................1-31.2.1　包过滤功能的配置............................................................................................1-31.2.2 QoS功能的配置...............................................................................................1-61.2.3　镜像功能的配置.............................................................................................1-101.2.4　统计功能的配置.............................................................................................1-131.3 QoS及访问控制列表的监控与维护............................................................................1-141.4 QoS及访问控制列表配置示例...................................................................................1-16第1章 QoS及访问控制列表在大中型企业网内部解决了VLAN划分和路由转发分布化的问题S3500系列以太网交换机同样有所考虑带宽管理1.1 QoS及访问控制列表简介1.1.1 流分类及访问控制列表1. 流流即业务流2. 流分类流分类是指采用一定的规则识别出符合某类特征的报文classification rule¿ÉÒԺܼòµ¥Ê¶±ð³öÓв»Í¬ÓÅÏȼ¶ÌØÕ÷µÄÁ÷Á¿Èç×ÛºÏÁ´Â·²ãlayer3传输层信息IP协议目的地址S3500系列以太网交换机支持后者一般的分类依据都局限在封装报文的头部信息3. 访问控制列表进行流分类的目的是为了有区别地提供服务这样才有意义Ａｃｃｅｓｓ　Ｃｏｎｔｒｏｌ　Ｌｉｓｔ如包过滤镜像和流统计等与所处的阶段以及网络当前的负载状况有关当报文进入网络时依据承诺的平均速率对报文进行监管1.1.2 拥塞管理当拥塞发生时此时如何制定一个资源的调度策略决定报文转发的处理次序对于拥塞管理这里介绍S3500系列以太网交换机采用的队列调度机制PQ优先队列Ｗｅｉｇｈｔｅｄ　Ｒｏｕｎｄ　Ｒｏｂｉｎ两种方式并且对带宽资源的分配延迟抖动等有着十分重要的影响优先队列Ｐｒｉｏｒｉｔｙ　Ｑｕｅｕｅｉｎｇ是针对关键业务型应用设计的即在拥塞发生时要求优先获得服务以减小响应的延迟分别为高优先队列正常优先队列和低优先队列２０队列它们的优先级依次降低PQ严格按照优先级从高到低的次序优先发送较高优先级队列中的分组再发送较低优先级队列中的分组将关键业务的分组放入较高优先级的队列如E-Mail¿ÉÒÔ±£Ö¤¹Ø¼üÒµÎñµÄ·Ö×é±»ÓÅÏÈ´«ËÍPQ的缺点是如果较高优先级队列中长时间有分组存在饿死2. WRRWRR队列调度它同样将每个端口分为四个输出队列２０队列依次为w3w1ÈçÒ»¸ö100M的端口３０１０ｗ２ｗ０这样可以保证最低优先级队列至少获得10Mbit/s带宽饿死1.2 QoS及访问控制列表配置1.2.1 包过滤功能的配置deny即将匹配流分类包过滤就是将业务流进行过滤操作机采用了复杂的流分类规则三丢弃那些无用的值得怀疑的业务流实现包过滤第一步deny deny为缺省的第二步图1-2 包过滤的处理流程包过滤主要配置任务列表如下l定义流的动作l定义ACL作用的时间段l定义访问控制列表ACLl激活ACL配置项1. 定义流分类规则S3500系列以太网交换机支持综合二四层报文信息共同描述一个流的特征S3500系列以太网交换机最多可以配置4096条流规则(1) 定义三四层流分类规则操作命令定义流分类规则rule-map l3rule-name [ protocol-type { icmp | tcp | udp } ] sourceip souce-wildcard-mask [ { eq | range } { http | telnet | ftp | tftp | dns | snmp | smtp | source-port1 } [ http | telnet | ftp | tftp | dns | snmp | smtp | source-port2 ] ] destinationip destination-wildcard-mask [ { eq | range } { http | telnet | ftp | tftp | dns | snmp | smtp | dest-port1 } [ http | telnet | ftp | tftp | dns | snmp | smtp | dest-port2 ] ]删除流分类规则no rule-map { rule-num | rule-name }其中protocol-type为报文的协议类型ＴＣＰ对不同的协议类型如(2) 定义二层流分类规则表1-3 定义二层流分类规则操作命令定义流分类规则rule-map l2rule-name [ datagram-type { arp | rarp }] [ vlan vlan-id ] ingress{ inport-num | in-mac | any } egress { outport-num | out-mac | any }删除流分类规则no rule-map { rule-num | rule-name }2. 定义流的动作将流的动作预先定义好S3500系列以太网交换机最多可以配置1024个流动作表１－４　定义流的动作操作命令定义流的动作flow-action action-name action-list删除流的动作no flow-action { action-num | action-name }其中当进行包过滤的配置时选择deny¶øÔÊÐíÆäËûËùÓÐÁ÷Á¿Í¨¹ý¿ÉÒÔÔÚ·ÃÎÊ¿ØÖÆÁбíµÄ¶¨ÒåÖÐÒýÓÃ表１－５　定义时间段操作命令定义一个时间段time-range range-name from t1-start to t1-end [ from t2-start to t2-end [ from t3-start to t3-end ] ]删除一个时间段no time-range range-name 定义流的动作生效的时间段4. 定义访问控制列表将事先定义好的流分类规则和访问控制操作加入一个ACL列表中S3500系列以太网交换机最多可以配置4096条访问控制列表表1-6 定义ACL列表操作命令定义一个ACL acl acl-name rule-name action-name [ time-range range-name { on | off } ]删除一个ACL no acl { acl-num | acl-name }5. 激活访问控制列表配置项将一个ACL定义的访问控制策略激活则进入到运行状态表1-7 激活ACL配置项操作命令激活一个ACL access-group { acl-num | acl-name }取消一个ACL no access-group { acl-num | acl-name }1.2.2 QoS功能的配置QoS是一个比较广泛的概念包括两个关键环节为匹配不同规则的业务流指定不同的优先级和带宽配置输出队列的调度算法和加权值QoS功能的处理流程如下图所示输入PQ/WRR图1-3 QoS 功能的处理流程QoS 主要配置任务列表如下注意即采用了参数car则相应的流分类规则有如下限制QoS即rule-map l2不可出现egress port-num/any和ingress port-num/any参数包括任意网络地址0.0.0.0只能是主机IP地址等于不支持协议类型range2. 定义流量模型若需要进行流量监管S3500系列以太网交换机最多可以配置512个流量限制模型表1-8 定义流量参数操作命令定义一个流量模型traffic traffic-name cdr cdr { k | m }删除一个流量模型no traffic traffic-namecdr表示承诺的平均访问速率后面选用m则速率单位采用mbit/s3. 定义流的动作将流的动作预先定义好请在全局配置模式下进行下列配置在QoS的配置中cos cosÖ»ÊÇΪ±¨ÎÄ´òÉÏcos标记取值范围0将报文置入对应的硬件队列１时入0队列３　时入1 队列５时入2队列７时入3队列将cos值与预先定义的流量参数联合定义一个操作traffic-name²¢ÖÃÈëÏàÓ¦¶ÓÁе«²»Âú×ãÁ÷Á¿²ÎÊýÔ¼ÊøÌõ¼þµÄ±¨Îı»¶ªÆú¶øÊä³ö¶ÓÁе÷¶È¿É²ÉÓÃPQ或WRR两种方式输出队列调度缺省方式为PQ方式表1-10 定义端口输出队列的权值操作命令定义端口输出队列的权值egress queue ports-list weight w0 w1 w2 w3恢复端口队列调度方式为缺省配置no egress queue ports-list5. 定义时间段与包过滤中的配置方法相同实现流量监管策略表1-11 定义ACL列表操作命令定义一个ACL acl acl-name rule-name action-name [ time-range range-name { on | off } ]删除一个ACL no acl { acl-num | acl-name }7. 激活访问控制列表的配置项将一个ACL定义的流量监管策略激活则进入运行状态表1-12 激活ACL配置项操作命令激活一个ACL access-group { acl-num | acl-name }取消一个ACL no access-group { acl-num | acl-name }1.2.3 镜像功能的配置S3500系列以太网交换机提供基于流分类的镜像功能用于报文的分析和监视ingress egress¾µÏñʱ¿ÉÒÔÑ¡ÔñÆäÒ»»òÕ߶þÕ߶¼Ñ¡ÀýÈçͨ¹ý¼à¿Ø¿ÚÉÏÁ¬½ÓµÄÐ-Òé·ÖÎöÒǽøÐвâÊԺͼǼl定义监控端口l定义流分类规则l定义流的动作l定义ACL作用的时间段l定义访问控制列表l激活ACL配置项1. 定义监控端口S3500系列以太网交换机仅可以指定一个监控端口请在全局配置模式下进行下列配置请在全局配置模式下进行下列配置如IP到IP只需配置一条流分类命令即可监控输入当需要监控点到多点的流量时双方向的需要配置如下两条流分类命令ｅｇｒｅｓｓ所示流量方向如下图所示图1-4 ingress注意否则后配置的规则会覆盖先配置的规则选择其中之一即可一定要同时配置该MAC地址所属的VLAN IDÒÔ±ãÔÚ·ÃÎÊ¿ØÖÆÁбíµÄ¶¨ÒåÖÐÒýÓÃ表1-15 定义流的动作操作命令定义流的动作flow-action action-name action-list删除流的动作no flow-action { action-num| action-name }action-list = { cos cos | car traffic-name cos cos | monitor-port | gather | deny }在镜像功能的配置中4. 定义时间段5. 定义访问控制列表ACL6. 激活ACL配置项46的配置均与包过滤中的配置方法相同1.2.4 统计功能的配置统计功能配置方法与包过滤的配置基本相同统计主要配置任务列表如下注意则相应的流分类规则有如下限制即rule-map l2不可出现egress port-num/any和ingress port-num/any参数不可以出现网络IP地址不支持4层应用端口号2. 定义流的动作将流的动作预先定义好请在全局配置模式下进行下列配置action-list选择gather3. 定义时间段4. 定义访问控制列表ACL5. 激活ACL配置项35的配置均与包过滤中的配置方法相同在统计功能配置后如果想对已经定义好的ACL重新统计之后再显示的信息即为重新统计的结果在特权用户模式下进行clear acl statistics show命令可以在除普通用户模式外的所有模式下使用(1) 显示流分类规则Quidway(config)# show rule-map rule2Rule Name: rule2Rule Number: 2Rule Type: L3L3 Protocol Type: TCPSource IP Address: 10.11.20.1Source IP Address Mask: 255.255.255.0L4 Source Port: equal to 21Destination IP Address: 10.10.10.1Destination IP Address Mask: 255.255.255.0L4 Destination Port: equal to 21Referenced Acl(s) include:acl1以上显示信息的含义分别是序号L3协议的具体类型掩码目的IP地址目的端口号(2) 显示流动作Quidway(config)#show flow-action action-1Normal Status:Flow-action Name: action-1Flow-action Number: 0New COS Value: 7CAR Action: traf-1MIRROR Action: not configuredGATHER Action: not configuredDENY Action: not configuredReferenced Acl(s) include:acl1以上显示信息的含义分别是流动作名称流动作列表中各选项的状态cos值统计(3) 显示访问控制列表Quidway(config)# show acl acl1Acl Name: acl1Acl Number: 0Referenced Rule Name: rule2Referenced Action Name: action-1Referenced Time Range Name: range-1Time Range Status: onAccess Status: accessedRun Status: running以上显示信息的含义分别是序号包括应用的流规则时间范围是否被激活ACL的名称符合流规则的正向和反向流的数目财务部门由Ethernet0/1端口接入子网地址10.120.0.0需要保证这两者之间的5M×ܲðì带宽10.110.1.2ÐèÒª±£Ö¤50M¹«ÊÒµ½ÆäËü²¿ÃÅÖ®¼äµÄÒµÎñ×îС´ø¿íΪ½ûÖ¹¹ÜÀí²¿ÃÅ8:002. 组网图总裁办公室10.120.0.0图1-5 访问控制典型配置举例3. 配置步骤&说明只列出了与QoS/ACL配置相关的命令定义公司财务部门与管理部门之间的业务流&说明应该使用3层流规则Quidway(config)# rule-map l3 Rcom 10.110.0.0 255.255.0.0 10.120.0.0 255.255.0.0ÓÃAcom标识配置1#端口输出队列参数配置2#端口输出队列参数Quidway(config)# egress queue ethernet 0/2 weight 35 10 5 50Quidway(config)# acl acl100 Rcom AcomQuidway(config)# access-group acl100(2) 总裁办公室业务的定义名字分别为Rpho1 Rpho3Quidway(config)# rule-map l2 Rpho1 ingress ethernet 0/3 egress any Quidway(config)# rule-map l2 Rpho2 ingress any egress ethernet 0/3 Quidway(config)# rule-map l3 Rpho3 10.110.1.2 255.255.0.0 0.0.0.0 0.0.0.0 Quidway(config)# rule-map l3 Rpho4 0.0.0.0 0.0.0.0 10.110.1.2 255.255.0.0 &说明ＩＰ－ＡＮＹ是单向起作用的规则注意这时应该再配置一条反方向的流规则Rpho2即ANY-MAC(2) 如果在端口Ethernet0/3上只挂一台主机Ｒｐｈｏ４才能实现最小带宽保证为满足总裁办公室去往其他部门的业务如果在端口Ethernet0/3上还挂有其他主机(4) 由于总裁办公室与财务部门处于同一网段所以应该配Rpho1置二层流规则Rpho1Ôò²»ÓÃÅäÖÃÃüÃûΪApho将流加入ACL列表　ａｃｌ１０２ａｃｌ１０４配置3#端口输出队列参数配置4#端口输出队列参数为禁止11.120.0.0网络向禁止站点129.110.1.2发送报文定义一条规则Ｑｕｉｄｗａｙ（ｃｏｎｆｉｇ）＃　ｒｕｌｅ－ｍａｐ　ｌ３　Ｒｄｅｎｙ　１１．１２０．０．０　２５５．２５５．０．０　１２９．１１０．１．２２５５．２５５．０．０命名为actiondeny定义时间段从8点到18点Ｑｕｉｄｗａｙ（ｃｏｎｆｉｇ）＃　ｔｉｍｅ－ｒａｎｇｅ　８ｔｏ１８　ｆｒｏｍ　８：００：００　ｔｏ　１８：００：００Quidway(config)# acl acl105 Rdeny actiondeny time-range 8to18 onQuidway(config)# access-group acl105。

一以太网端口配置命令1.1．1 display interface【命令】display interface[ interface_type | interface_type interface_num |interface_name ]【视图】所有视图【参数】interface_type：端口类型。

interface_num：端口号。

interface_name：端口名，表示方法为interface_name=interface_typeinterface_num。

参数的具体说明请参见interface命令中的参数说明。

【描述】display interface命令用来显示端口的配置信息。

在显示端口信息时，如果不指定端口类型和端口号，则显示交换机上所有的端口信息；如果仅指定端口类型，则显示该类型端口的所有端口信息；如果同时指定端口类型和端口号，则显示指定的端口信息。

【举例】# 显示以太网端口Ethernet0/1的配置信息。

<Quidway> display interface ethernet0/1Ethernet0/1 current state : UPIP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is00e0-fc00-0010Description : aaaThe Maximum Transmit Unit is 1500Media type is twisted pair, loopback not setPort hardware type is 100_BASE_TX100Mbps-speed mode, full-duplex modeLink speed type is autonegotiation, link duplex type isautonegotiationFlow-control is not supportedThe Maximum Frame Length is 1536Broadcast MAX-ratio: 100%PVID: 1Mdi type: autoPort link-type: accessTagged VLAN ID : noneUntagged VLAN ID : 1Last 5 minutes input: 0 packets/sec 0 bytes/secLast 5 minutes output: 0 packets/sec 0 bytes/secinput(total): 0 packets, 0 bytes0 broadcasts, 0 multicastsinput(normal): - packets, - bytes- broadcasts, - multicastsinput: 0 input errors, 0 runts, 0 giants, - throttles, 0 CRC0 frame, - overruns, 0 aborts, 0 ignored, - parity errors Output(total): 0 packets, 0 bytes0 broadcasts, 0 multicasts, 0 pausesOutput(normal): - packets, - bytes- broadcasts, - multicasts, - pausesOutput: 0 output errors, 0 underruns, - buffer failures- aborts, 0 deferred, 0 collisions, 0 late collisions- lost carrier, - no carrier表1-1 端口配置信息描述表1.12 display loopback-detection【命令】display loopback-detection【视图】所有视图【参数】无【描述】display loopback-detection命令用来显示端口环回监测功能是否被开启，如果已经开启，则还会显示出定时监测的时间间隔和目前被环回的端口信息。

H3C S1526智能以太网交换机快速入门杭州华三通信技术有限公司资料版本：T1-QS-20091111-1.06声明Copyright © 2005-2009 杭州华三通信技术有限公司及其许可者版权所有，保留一切权利。

未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。

H3C、、Aolynk、、H3Care、、TOP G、、IRF、NetPilot、Neocean、NeoVTL、SecPro、SecPoint、SecEngine、SecPath、Comware、Secware、Storware、NQA、VVG、V2G、V n G、PSPT、XGbus、N-Bus、TiGem、InnoVision、HUASAN、华三均为杭州华三通信技术有限公司的商标。

对于本手册中出现的其它公司的商标、产品标识及商品名称，由各自权利人拥有。

由于产品版本升级或其他原因，本手册内容有可能变更。

H3C保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。

本手册仅作为使用指导，H3C尽全力在本手册中提供准确的信息，但是H3C并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。

技术支持用户支持邮箱：SMB@技术支持热线电话：400-810-0504（手机、固话均可拨打）网址：相关资料及其获取方式相关手册手册名称用途《H3C S1526智能以太网交换机用户手册》对用户如何使用S1526智能以太网交换机进行详细的介绍。

资料获取方式您可以通过H3C网站（）获取最新的产品资料：H3C网站与产品资料相关的主要栏目介绍如下：z[产品技术]：可以获取产品介绍和技术介绍的文档。

z[服务支持/文档中心]：可以获取安装类、配置类等产品资料。

z[服务支持/软件下载]：可以获取与软件版本配套的资料。

资料意见反馈如果您在使用过程中发现产品资料的任何问题，可以通过以下方式反馈：E-mail：info@感谢您的反馈，让我们做得更好！前言本书简介本手册各章节内容如下：z第1章产品介绍。

以太网端口配置1.1 以太网端口简介S3526以太网交换机提供24个固定的10/100Base-T以太网端口及2个扩展模块插槽，支持1端口1000Base-SX模块、1端口1000Base-LX模块、1端口1000Base-T模块、1端口1000Base-ZX模块、1端口1000Base-LX GL模块和堆叠模块。

S3526E/S3526C以太网交换机提供24个固定的10/100Base-T以太网端口及2个扩展模块插槽，支持1端口100Base-FX多模模块、1端口100Base-FX单模模块、1端口1000Base-SX模块、1端口1000Base-LX模块、1端口1000Base-T模块、1端口1000Base-ZX模块、1端口1000Base-LX GL模块和堆叠模块。

S3526 FS/S3526E FS与S3526 FM/S3526E FM以太网交换机的区别仅在于它们提供的固定光端口属性不同：S3526 FS/S3526E FS以太网交换机提供12个百兆单模光端口，S3526 FM/S3526E FM以太网交换机提供12个百兆多模光端口。

除此之外它们还分别提供4个扩展模块插槽。

其中前面板的两个扩展模块插槽支持6端口10/100Base-T模块、6端口100Base-FX单模模块和6端口100Base-FX多模模块。

后面板的两个扩展模块插槽支持1端口1000Base-SX模块、1端口1000Base-LX模块、1端口1000Base-T模块、1端口1000Base-ZX、1端口1000Base-LX GL模块和堆叠模块（S3526E FM/S3526E FS以太网交换机还支持1端口100Base-FX多模模块和1端口100Base-FX单模模块）。

S3552G以太网交换机提供48个固定的10/100Base-T以太网端口及4个GBIC接口，用户可根据自己的需要选择GBIC千兆光模块。

S3552P以太网交换机提供48个固定的10/100Base-T以太网端口及4个SFP接口，用户可根据自己的需要选择SFP千兆光模块。

第1章产品介绍1.1 产品简介随着Internet市场的不断发展，用户对通信的需求已从传统的电话、传真、电报等低速业务逐渐向高速的Internet接入、可视电话、视频点播（Video On Dem and，VOD）等宽带业务领域延伸。

用户对上网速率的需求也越来越高，以太网接入因其成本低、使用简单、速度高而倍受市场的关注。

面对迅猛发展的宽带网络建设需求，华为公司根据不同的客户类型需求，推出了Quidway系列以太网交换机。

Quidway S3500系列以太网交换机是华为公司自主开发的L2/L3层以太网交换机，提供线速的二层、三层交换功能及IP路由功能。

目前包含的型号为：l S3526以太网交换机l S3526 FS以太网交换机l S3526 FM以太网交换机l S3526E以太网交换机l S3526E FS以太网交换机l S3526E FM以太网交换机S3526/S3526E以太网交换机提供24个10/100Base-TX固定以太网端口、1个Console口及2个千兆扩展模块插槽，支持1000Base-SX、1000Base-LX、1000Base-T、1000Base-ZX、1000Base-LX GL接口模块及堆叠模块，可以实现上行连接或交换机的堆叠。

& 说明：S3526和S3526E以太网交换机在软件功能、提供的插槽、端口范围，从总体上是一样的。

因此，为提高可读性，在本手册中，除非特别说明，对于S3526/S3526E所共有的功能，将只用S3526代表，而不提及S3526/ S3526E。

S3526 FS/S3526E FS与S3526 FM/S3526E FM以太网交换机的区别仅在于它们提供的固定光端口属性不同：S3526 FS/S3526E FS以太网交换机提供12个百兆单模光端口，S3526 FM/S3526E FM以太网交换机提供12个百兆多模光端口。

除此之外它们还分别提供4个扩展模块插槽及1个Console口。
