实训题目: 汽缸盖的检修
实训设备: BJ 429发动机
实训工具: 钢直尺1把、塞尺1把、平台、量杯一个、注射器1个、玻璃板1块
实训内容:
1.用正确的方法测量气缸盖的变形，测出准确的变形量
2.口述气缸盖下平面及侧平面的技术标准并提出正确的修理方法
3.用正确的方法测量燃烧室容积，测出准确的容积
4.口述燃烧室容积的技术标准及修理方法
5.安全,文明操作
基本操作步骤:
描述: 气缸盖翘曲变形的检测→口述气缸盖下平面和侧平面的技术标准及维修方法→检查。
气缸盖检修项目指导书一、项目目标（一）技能目标:1.掌握气缸盖平面度检验方法；2.掌握气门座密封锥面较削、研磨及密封性能检验方法；3.掌握气门座圈及气门导管镶换方法。
（二）知识目标：1.掌握气缸盖平面修复方法；2.掌握气门座圈及气门导管选配原则；二、项目内容（一）气缸盖平面度检验用直尺和塞尺对气缸盖的六个方向部位进行检查,取塞尺测量的间隙最大值为平面度误差。
气缸盖下平面的平面度公差，在任意50毫米×50毫米内不得大于0.05毫米，在整个平面上不得大于0.15毫米，在相邻两燃烧室之间的平面上，不允许有明显的划痕或击伤。
否则，应予以修理。
气缸盖下平面的平面度超过规定极限值时,可用刮削、研磨、磨削的方法修理。
磨削时,注意气缸盖的最小厚度尺寸应保持在极限值以上,若小于气缸盖厚度尺寸而平面度值又大于平面度极限值时,应更换气缸盖。
气缸盖与进、排气歧管接合平面平面度的检查方法同上，气缸盖与进、排气歧管接合平面平面度极限值为0.10mm。
（二）气门座的铰削（手工进行）A、选择刀杆：铰削气门座时，利用气门导管作为定位基准。
根据气门导管的内径选择相适应的定心杆直径，导杆以轻易插入气门导管内，无旷动量为宜；调整定心杆，使它与导管内孔密切接触不活动，保证铰削的气门座与气门导管中心线重合。
B、粗铰：选用与气门工作面锥角相同的粗铰刀，置与导杆上，把砂布垫在铰刀下，要磨除座口硬化层，以防止铰刀打滑和延长铰刀使用寿命；直到凹陷、斑点全部去除并形成2.5毫米以上的完整锥面为止。
注意：铰削时，两手握住手柄垂直向下用力，并只作顺时针方向转动，不允许倒转或只在小范围内转动。
C、试配：粗铰后，在气门座铰削表面上涂红丹，用相配的气门检查气门与气门座的接触环带位置，应在气门工作锥面的中部靠里，其宽度一般以1—2.5毫米为宜.。
当接触面偏上时，用15度锥角的绞刀铰上口，接触面偏下时，用75度锥角的绞刀铰下口。
D、精铰：选用与工作面角度相同的细刃铰刀进行精铰，并在铰刀下面垫以细纱布进行磨修，以降低气门座口表面粗糙度。

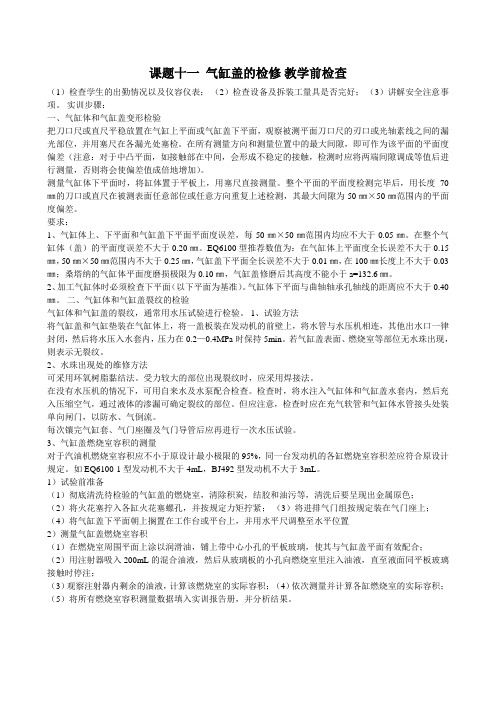

课题十一气缸盖的检修教学前检查（1）检查学生的出勤情况以及仪容仪表；（2）检查设备及拆装工量具是否完好；（3）讲解安全注意事项。
实训步骤：一、气缸体和气缸盖变形检验把刀口尺或直尺平稳放置在气缸上平面或气缸盖下平面，观察被测平面刀口尺的刃口或光轴素线之间的漏光部位，并用塞尺在各漏光处塞检。
在所有测量方向和测量位置中的最大间隙，即可作为该平面的平面度偏差（注意：对于中凸平面，如接触部在中间，会形成不稳定的接触，检测时应将两端间隙调成等值后进行测量，否则将会使偏差值成倍地增加）。
测量气缸体下平面时，将缸体置于平板上，用塞尺直接测量。
整个平面的平面度检测完毕后，用长度70㎜的刀口或直尺在被测表面任意部位或任意方向重复上述检测，其最大间隙为50㎜×50㎜范围内的平面度偏差。
要求：1、气缸体上、下平面和气缸盖下平面平面度误差，每50㎜×50㎜范围内均应不大于0.05㎜。
在整个气缸体（盖）的平面度误差不大于0.20㎜。
EQ6100型推荐数值为：在气缸体上平面度全长误差不大于0.15㎜，50㎜×50㎜范围内不大于0.25㎜，气缸盖下平面全长误差不大于0.01㎜，在100㎜长度上不大于0.03㎜；桑塔纳的气缸体平面度磨损极限为0.10㎜，气缸盖修磨后其高度不能小于a=132.6㎜。
2、加工气缸体时必须检查下平面（以下平面为基准）。
气缸体下平面与曲轴轴承孔轴线的距离应不大于0.40㎜。
二、气缸体和气缸盖裂纹的检验气缸体和气缸盖的裂纹，通常用水压试验进行检验。
1、试验方法将气缸盖和气缸垫装在气缸体上，将一盖板装在发动机的前壁上，将水管与水压机相连，其他出水口一律封闭，然后将水压入水套内，压力在0.2—0.4MPa时保持5min。
若气缸盖表面、燃烧室等部位无水珠出现，则表示无裂纹。
2、水珠出现处的维修方法可采用环氧树脂黏结法。
受力较大的部位出现裂纹时，应采用焊接法。
在没有水压机的情况下，可用自来水及水泵配合检查。
气缸检测教案一、教学目标1. 了解气缸检测的重要性和作用。
2. 掌握气缸检测的基本方法和步骤。
3. 能够正确运用气缸检测仪器进行检测和分析。
二、教学内容1. 气缸检测的意义和作用。
2. 气缸检测的基本方法和步骤。
3. 气缸检测仪器的使用和分析。
4. 实际操作演练。
三、教学重点1. 掌握气缸检测的基本方法和步骤。
2. 熟悉气缸检测仪器的使用和分析。
四、教学难点1. 气缸检测仪器的使用和分析。
五、教学方法1. 案例分析法：通过分析实际案例，帮助学生理解气缸检测的重要性和作用。
2. 实践操作法：通过实际操作演练，帮助学生掌握气缸检测的基本方法和步骤。
3. 讲解法：通过教师的讲解，向学生传授气缸检测仪器的使用和分析技巧。
六、教学准备1. 教学用的PPT或教材。
2. 气缸检测仪器。
3. 实验工具和材料。
4. 教学实验室或车间。
七、教学步骤1. 导入：通过一个真实案例引出气缸检测的重要性和作用，并与学生讨论。
2. 理论讲解：介绍气缸检测的基本方法和步骤，包括准备工作、检测动作和分析过程。
3. 演示操作：教师进行实际操作演示，并详细解释每个步骤和注意事项。
4. 学生操作：让学生分组进行实际操作演练，教师辅导和指导。
5. 讲解分析：学生完成实际操作后，教师对检测结果进行分析和解读，并与学生讨论和交流。
6. 总结归纳：通过教师的总结和学生的反馈，对气缸检测的重要性和学习内容进行归纳总结。
7. 课堂练习：布置相关练习题，加深学生对气缸检测的理解和掌握程度。
八、教学评估1. 学生操作演练的情况评估。
2. 学生对案例分析和问题回答的能力评估。
3. 学生对气缸检测方法和步骤的掌握情况评估。
九、教学延伸1. 组织学生参观汽车维修车间，了解实际的气缸检测工作。
2. 邀请行业专家进行专题讲座，深入了解气缸检测的最新发展和技术应用。
3. 组织学生参加相关比赛和竞赛，提升气缸检测技能和实践能力。
十、教学总结通过本次气缸检测教案的设计和实施，学生能够了解气缸检测的重要性和作用，掌握基本的检测方法和步骤，并能正确运用气缸检测仪器进行检测和分析。
《汽车发动机构造与维修》
--气缸盖的检测
学校：德保职业学校讲课人：韦继乾
一、教学内容及教材分析
本课是职业学校《汽车发动机构造与维修》中的气缸盖检测部分。
主要讲述了汽车发动机气缸盖检测、维修方面的一些知识。
二、教学目标
[认知目标] 1、让学生了解气缸盖的构造。
2、让学生了解气缸盖检测方法。
[情感目标] 1、培养学生学习汽车运用与维修的兴趣。
2、通过动手操作，让学生树立自信，学到技能，形成以自己的行动
回报社会的情感。
[能力目标] 1、掌握气缸盖变形的检验方法。
2、掌握气缸盖变形检验工具的使用方法。
3、掌握因气缸盖变形所导致的故障现象地诊断。
三、教学重难点
1、气缸盖平面度测量方法与技术要求。
2、掌握汽缸盖检测、维修方法。
四、教学方法
1、多媒体辅助手段提高学生的视觉效应。
2、采用以学生为中心的师生互动进行教学。
3、学生分组讨论以调动每位同学的学习积极性。
五、教学工具
多媒体辅助教学。
学生结合教材的内容和图片能说出检测的方法。
〔二〕预处理1.清洁气缸体的上平面和气缸盖的下平面（1）让气缸体上平面和气缸盖下平面向上。
（2）用铲刀铲除气缸体上平面和气缸盖下平面上气缸垫剩余黏连物、气缸盖两侧的进气和排气接口平面上的剩余黏连物。
（3）放入清洗盆中，用汽油清洗气缸体上平面、气缸盖下平面和气缸盖两侧的进气和排气接口平面。
（4）用棉纱擦干净气缸体上平面和气缸盖下平面上的汽油。
2.清洁量具（1）用棉纱或抹布清洁钢尺。
（2）用棉纱或抹布清洁塞尺〔三〕测量1.测量气缸体上平面（1）用一只手轻轻将钢尺的锐角靠在气缸体上平面，如下图，另一只手用塞尺内0.05mm的测量片向钢尺和气缸体上平面的缝隙中试插。
（2）如果用0.05mm的测量片不能或很难插入钢尺和气缸体上平面之间的缝隙中，那么说明此测量点的变形量没有到达最大限值，然后更换位置检测钢尺和气缸体上平面之间的其他缝隙。
（3）如果测得图所示的位置上钢尺和气缸体上平面之间的所有缝隙都没有到达最大限值，那么再将钢尺（4）在测量过程中，如果用0.05mm的测量片插入钢尺和气缸体上平面之间的缝隙时有一些阻力或阻力很小，那么说明此气缸体上平面的变形量到达或超过了最大限值。
2.测量气缸盖下平面（1）用一只手轻轻将刀刃尺的锐角靠在气缸盖下平面，如下图，另一只手用塞尺内0.05mm的测量片向刀刃尺和气缸盖下平面的缝隙中试插。
（2）如果用0.05 mm的测量片不能或很难插入钢尺和气缸盖上平面之间的缝隙中，那么说明此测量点的变形量没有到达最大限值，然后更换位置检测钢尺和气缸盖上平面之间的其他缝隙。
（3）如果测得图所示的位置上钢尺和气缸盖上平面之间的所有缝隙都没有到达最大限值，那么再将钢尺（4）在测量过程中，如果用0.05mm的测量片插入钢尺和气缸盖上平面之间的缝隙时有一些阻力或阻力很小，那么说明此气缸盖上平面的变形量到达或超过了最大限值。
3.气缸盖进排气歧管侧平面的测量与气缸盖下平面〔变形量为0.10mm〕。
学生训练：1、学生分组到指定工位2、学生实训3、训练时，组长指出操纵不当的的地方并加以指导，同时做好记录点评：1、组长根据评分标准评价实训过程2、老师点评整理现场：1、将钢尺、塞尺清洁后放入相应的量具盒内。
