汽车运用与维修专业教学设计课程：汽车故障诊断与排除授课人： 2021年3月5日目录1、汽车故障诊断原理及方法 (3)2、汽车技术诊断参数 (6)3、发动机异响诊断与排除 (10)4、气缸密封性检测 (15)5、润滑系 (20)6、冷却系 (25)7、电控燃油喷射系统故障诊断与排除（一） (29)8、电控燃油喷射系统故障诊断与排除（二） (34)9、发动机综合故障诊断与排除 (40)10、离合器的故障诊断与排除 (47)11、手动变速器的故障诊断与排除 (53)12、自动变速器故障诊断与排除 (57)13、传动系中万向传动装置的故障诊断与排除 (61)14、驱动桥故障诊断与排除 (67)15、底盘行驶系故障诊断与排除 (75)16、转向系统故障诊断与排除 (82)17、制动系统故障诊断与排除 (90)18、ABS (防抱死) 系统故障诊断与排除 (100)19、汽车电源系统故障诊断 (106)20、汽车点火系统故障诊断 (113)21、汽车起动系统故障诊断 (116)22、汽车空调系统故障诊断与排除 (120)23、汽车灯光系统故障诊断与排除 (126)24、电动刮水及洗涤器故障诊断与排除 (134)25、空气囊安全系统的故障诊断与排除 (138)26、自适应巡航的故障诊断与排除 (142)汽车故障诊断原理及方法汽车技术诊断参数发动机异响诊断与排除气缸密封性检测一、气缸压缩压力的检测(一)气缸压缩压力的检测气缸压缩压力的检测方法有气缸压力表(图2 -9)检测，测起动机电流法，测起动机电压法。
由于用气缸压力表检测气缸压缩压力(图2 - 10)具有价格低廉、仪表轻巧、实用性强和检测方便等优点，因而在汽车维修企业中应用十分广泛。
气缸压力表检测步骤如下。
(1)发动机正常运转，使水温达75℃以上。
(2)停机后，断开燃油输送单元和喷油器的保险丝。
(3)拆下空气滤清器，用压缩空气吹净火花塞或喷油器周围的灰尘和脏物，然后卸下全部火花塞，并按气缸次序放置。

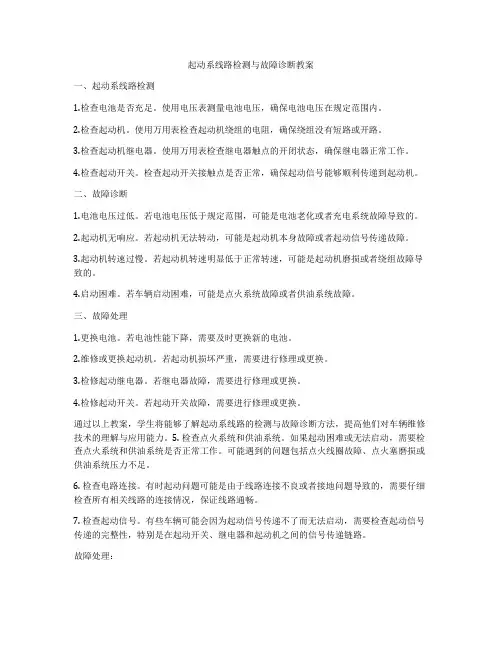

起动系线路检测与故障诊断教案一、起动系线路检测1.检查电池是否充足。
使用电压表测量电池电压，确保电池电压在规定范围内。
2.检查起动机。
使用万用表检查起动机绕组的电阻，确保绕组没有短路或开路。
3.检查起动机继电器。
使用万用表检查继电器触点的开闭状态，确保继电器正常工作。
4.检查起动开关。
检查起动开关接触点是否正常，确保起动信号能够顺利传递到起动机。
二、故障诊断1.电池电压过低。
若电池电压低于规定范围，可能是电池老化或者充电系统故障导致的。
2.起动机无响应。
若起动机无法转动，可能是起动机本身故障或者起动信号传递故障。
3.起动机转速过慢。
若起动机转速明显低于正常转速，可能是起动机磨损或者绕组故障导致的。
4.启动困难。
若车辆启动困难，可能是点火系统故障或者供油系统故障。
三、故障处理1.更换电池。
若电池性能下降，需要及时更换新的电池。
2.维修或更换起动机。
若起动机损坏严重，需要进行修理或更换。
3.检修起动继电器。
若继电器故障，需要进行修理或更换。
4.检修起动开关。
若起动开关故障，需要进行修理或更换。
通过以上教案，学生将能够了解起动系线路的检测与故障诊断方法，提高他们对车辆维修技术的理解与应用能力。
5. 检查点火系统和供油系统。
如果起动困难或无法启动，需要检查点火系统和供油系统是否正常工作。
可能遇到的问题包括点火线圈故障、点火塞磨损或供油系统压力不足。
6. 检查电路连接。
有时起动问题可能是由于线路连接不良或者接地问题导致的，需要仔细检查所有相关线路的连接情况，保证线路通畅。
7. 检查起动信号。
有些车辆可能会因为起动信号传递不了而无法启动，需要检查起动信号传递的完整性，特别是在起动开关、继电器和起动机之间的信号传递链路。
故障处理：1. 如果电池电压过低，需要先尝试通过充电来恢复电池容量，若容量无法恢复则需要更换新电池。
2. 如果起动机无响应，需要检查起动机的电源接线及地线，确保连接良好，同时检查起动机绕组和触点状态，根据需要进行维修或更换。
汽车使用性能与检测技术教案第一章：汽车使用性能概述1.1 教学目标让学生了解汽车使用性能的基本概念。
让学生掌握汽车使用性能的评价指标。
让学生了解汽车使用性能的影响因素。
1.2 教学内容汽车使用性能的定义与分类。
汽车使用性能的评价指标：动力性、经济性、安全性、舒适性、可靠性。
汽车使用性能的影响因素：车辆结构、驾驶行为、道路条件、环境因素。
1.3 教学方法讲授法：讲解汽车使用性能的基本概念、评价指标和影响因素。
案例分析法：分析实际案例，加深学生对汽车使用性能的理解。
1.4 教学活动导入：通过提问方式引导学生思考汽车使用性能的重要性。
讲解：详细讲解汽车使用性能的基本概念、评价指标和影响因素。
案例分析：分析实际案例，引导学生理解汽车使用性能的影响因素。
第二章：汽车检测技术基础2.1 教学目标让学生了解汽车检测技术的基本概念。
让学生掌握汽车检测技术的方法和设备。
让学生了解汽车检测技术的发展趋势。
2.2 教学内容汽车检测技术的定义与分类。
汽车检测技术的方法：静态检测、动态检测、综合检测。

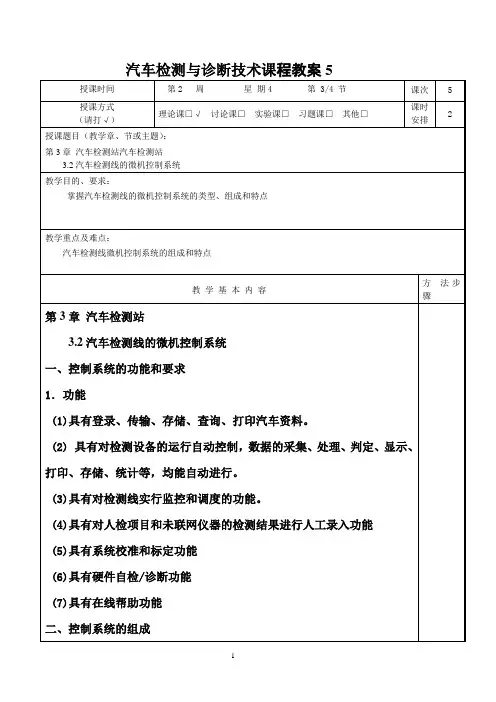

汽车检测技术的设备：检测仪器、检测线、计算机辅助检测系统。
汽车检测技术的发展趋势：自动化、智能化、网络化。
2.3 教学方法讲授法：讲解汽车检测技术的定义、方法和设备。
实地参观法：组织学生参观汽车检测实验室，了解实际检测过程。
2.4 教学活动导入：通过提问方式引导学生思考汽车检测技术的重要性。
讲解：详细讲解汽车检测技术的定义、方法和设备。
实地参观：组织学生参观汽车检测实验室，加深对检测技术的理解。

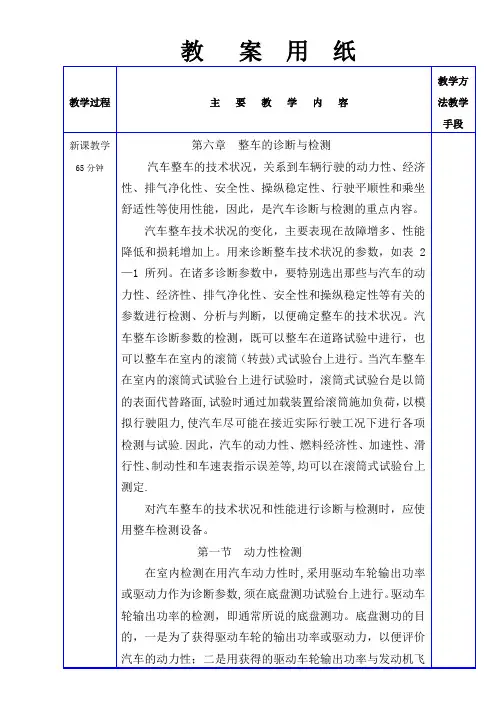

第三章：汽车动力性能检测3.1 教学目标让学生了解汽车动力性能检测的基本方法。
让学生掌握汽车动力性能检测的评价指标。
让学生了解汽车动力性能检测的设备及其使用。
3.2 教学内容汽车动力性能检测的方法：台架试验、道路试验。
汽车动力性能检测的评价指标：最大功率、最大扭矩、加速时间、爬坡能力。
汽车动力性能检测的设备：发动机试验台、底盘测功机、测速仪、负载仪。
《汽车性能检测与故障诊断》教案
