第八讲：麦克斯韦方程组、电磁场的边界条件2.6麦克斯韦方程组2.7电磁场的边值关系1、了解麦克斯韦方程组的建立过程，掌握它的基本性质；2、了解边界上场不连续的原因，能导出电磁场的边值关系；3、掌握电磁场方程微分形式和边界形式的联系与区别。
重点：1)麦克斯韦方程组的基本性质;2)电磁场的边值关系 难点：电磁场切向边值关系的推导 讲授法、讨论 2学时2.6麦克斯韦方程组（Maxwell ’sEquations ）一、麦克斯韦方程1865年发表了关于电磁场的第三篇论文：《电磁场的动力学理论》，在这篇论文中，麦克斯韦提出了电磁场的普遍方程组，共20个方程，包括20个变量。
直到1890 年，赫兹才给出简化的对称形式：00001(1)(2)0(3)(4)BE E tE B B J tρεμμε⎧∂∇⋅=∇⨯=-⎪∂⎪⎨∂⎪∇⋅=∇⨯=+⎪∂⎩实验定律3、法拉第电磁感应定律4、电荷守恒定律12314dq dq dF RR πε=S D dS q ⋅=⎰0l E dl ⋅=⎰34JdV R dB R μπ⨯=0SB dS ⋅=⎰()0=⋅∇B CH dl I ⋅=⎰()JH =⨯∇tB E ∂∂-=⨯∇ 0=∂∂+⋅∇tJ ρ 0J ∇⋅≡对矛盾的解决麦克斯韦理论稳恒况缓变情况2、毕奥－沙伐尔定律1、库仑定律()/ερ=⋅∇E()=⨯∇E t S d B dt d S ∂⎰⋅∂-=Φ-= ε0S QJ dS t ∂⋅+=∂⎰→上式即为真空中的麦克斯韦方程组，其中（2）（4）含有对时间的偏导数，对应 运动方程，（1）（3）为约束方程。
二、麦克斯韦方程组的基本性质 1、线性性麦克斯韦方程组是一组线性方程，表明场服从迭加原理。
2、自洽性方程组各个方程彼此协调，且与电荷守恒定律协调。
如（2）式和（3）式一致：由（2）式有：()0=∂⋅∂∇-=⨯∇⋅∇tBE⇒C B =⋅∇ ，考虑到静磁时0=⋅∇B,所以取0=C 。
电磁场的边界条件与电磁波的辐射和传播[摘要]：本文结合相关示意图简要总结了电磁场的边界条件，在参考大量相关文献的基础上，由边界条件出发分析了交变电磁场传播的原理，联系实际解释了电磁场的辐射和传播。
关键字：电磁场；电磁波；边界条件；辐射；传播。

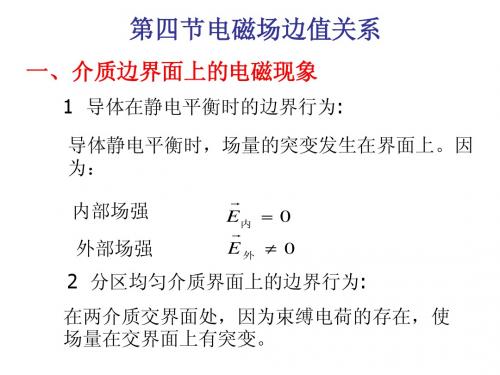

一、电磁场的边界条件电磁场在两种不同媒质分界面上，从一侧过渡到另一侧时，场矢量E、D、B、H一般都有一个跃变。
电磁场的边界条件就是指场矢量的这种跃变所遵从的条件，也就是两侧切向分量之间以及法向分量之间的关系。
电磁场的边界条件可以由麦克斯韦方程组的积分形式推出，它实际上是积分形式的极限结果。
这些边界条件是：n·(D1-D2)=ρs； (1)n×(E1-E2)=0； (2)n·(B1-B2)=0； (3)n×(H1-H2)=J)s。
(4)式中n为两媒质分界面法线方向的单位矢量，场矢量E、D、B、H的下标1或2分别表示在媒质1或2内紧靠分界面的场矢量,ρ为分界面上的自由电荷面密度,J为分界面上的传导电流面密度。
式(1)表示在分界面两侧电位移矢量D的法向分量的差等于分界面上的自由电荷面密度。
当分界面上无自由电荷时，两侧电位移矢量的法向分量相等,即其法向分量是连续的。
式(2)表示在分界面两侧电场强度E的切向分量是连续的。
式(3)表示在分界面两侧磁通密度B的法向分量是连续的。
式(4)表示在分界面两侧磁场强度H的切向分量的差等于分界面上的表面传导电流面密度。
当分界面上无表面传导电流时，两侧磁场强度的切向分量相等，即其切向分量是连续的。
当媒质2为理想导体时，E2、D2、B2、H2等于零，式(1)表示D1的法向分量等于自由电荷面密度；式(2)表示E1无切向分量.式(3)表示B1的法向分量为零；式(4)表示H1的切向分量等于表面传导电流面密度,并且与电流方向正交。
二、电磁波的辐射和传播电磁波的产生与发射是通过天线来实现的。
由振荡电路产生的强大交变讯号通过互感耦合到天线上，天线就有交变电流产生，如下图所示。
