红邦控制技术4.ABB变频器说明书ACS400ACS500ACS5105.AB变频器说明书1336PLUS II PowerFlex 4PowerFlex 406.AC Tech变频器说明书MC1000QC SCF7.BERGES变频器说明书ACM-D2/S2/S3ACM-COMPACT8.BONFIGLIOLI邦飞利变频器说明书ACT200/400ACU200/400VCB4009.CT变频器说明书Command er GP Unidrive SP Command er SE 10.Drivecon变频器说明书XS XT XR 11.EATON伊顿变频器说明书SVX9000SPX9000MVX900012.KEB科比变频器说明书F4-S F4-F F5-M 13.LG变频器说明书iS3iH3iG514、LUST路斯特变频器说明书CDD3000CDE/CDB3000CDS400015.Moeller金钟-默勒变频器说明书DV6-340DF5116.NORD诺德变频器说明书SK300ESK400ESK5xxE17.PDRIVE变频器说明书18.PE变频器说明书SD100SD250SD45019.RICH利佳/艾瑞克变频器说明书EI-MINIEI-450EI-450M20.SEW变频器说明书MOVITRAC -31C MOVIDRIV E-60B/61B MOVITRAC -0721.SIEI西威变频器说明书ARTDriveL ARTDriveG-EV22.TMT变频器说明书PLUS VTC E 23.VACON瓦控变频器说明书NX NXS NXL 24.WEG变频器说明书CTW-04CFW-08CFW-0925.阿尔法ALPHA变频器说明书ALPHA2000G ALPHA2800ALPHA330026.艾默生(原华为)变频器说明书EV1000EV2000EV300027.爱得利变频器说明书APXG3ASASN28.爱迪生Adsen变频器说明书ADS-A29.安邦信AMBITION变频器说明书G9/P9V11G1130.安川YASKAWA变频器说明书G5G7E731.安普(AMPLE)变频器说明书AMP100032.百德福BEDFORD变频器说明书B500B80133.斑科Bantek变频器说明书BLDC34.宝德电气BODE变频器说明书BEM100BEM20035.葆德BALDOR变频器说明书10111236.贝西B&C变频器说明书BC-1000BC-2000BC-2300MX-eco/pro/multi-eco/multi-pro-1MX-eco/pro/m eco/multi-pro-237.传动之星(STAR@DRIVE)变频器说明书SD-5L-G/P/YSD-5L-S SD-7L38.创杰变频器说明书ACT-V6G/P/ZACT-M739.春日(KASUGA)变频器说明书KVFC40.丹佛斯(Danfoss)变频器说明书FC51FC100FC20041.德弗(DOVOL)变频器说明书DV300DV600ST50042.德莱尔变频器说明书DVA DVM DVS43.德力西变频器说明书CDI900044.德瑞斯(DIRISE)变频器说明书DRS1000-M DRS2000DRS280045.东达变频器说明书TDS-F8TDS-V846.东洋(TOYO)变频器说明书VF61R VF6447.东元(TECO)变频器/伺服说明书7300EV7300CV7200MA48.东芝(TOSHIBA)变频器说明书VF-nC1VF-S9VF-S1149.方禾(FangH)变频器说明书TE280F66-B F66-C50.飞兆变频器说明书FG51.佛朗克(FRANCK)变频器说明书FRS2000FRB600052.佛斯特(FIRST)变频器说明书FST-500FST-550FST-60053.富凌(FULING)变频器说明书DZB60J DZB70B DZB200M54.富士(FUJI)变频器说明书FRN-G11S FRN-P11S E1S55.高士达(GOLDSTAR)变频器GS200L56.哥伦(GRET)变频器说明书GD-V557.格立特(GREAT)变频器说明书VF10VF11VF1558.海利普变频器说明书HOLIP-A/F/H/MHOLIP-C HOLIP-P59合康亿盛高压变频器说明书HIVERT通用HIVERT矢量60.泓筌变频器说明书HC1-A HC1-M61.鸿宝(HOSSONI)变频器说明书HB-G9/P9HB280-G HB280-P62.华科(HUANIC)变频器说明书HI3G/F HI9G/F63.华蓝(HLinverter)变频器说明书HL200064.汇川(INOVANCE)（默纳克NICE）变频器说明书MD300MD300A MD32065.汇菱(HUILING)变频器说明书H300066.基创变频器说明书E35067.吉纳变频器说明书MSC-3MFI-Case00/CaseA/CaseB68.加能变频器说明书ACmaster-H7IPC-MD IPC-DR69.佳川(JiaChuan)变频器说明书BP60JCRQ70.佳灵变频器说明书JB6C-T971.金肯(JINKEN)变频器说明书JK-G/P72.九德松益变频器说明书CT-200073.开拓变频器说明书KT-A6G/P74.凯迪华能变频器说明书CD200075.康沃(博世力士乐)变频器说明书S1G2G376.科陆变频器说明书CL1700CL2700CL370077.科姆龙变频器说明书KV1900KV200078.库马克变频器说明书CMK-30079.酷马(QMA)变频器说明书Q7000Q900080.乐邦变频器说明书LB60G LB90G81.乐星产电变频器说明书Starvert82.雷诺尔变频器说明书JJR1000JJR2000JJR500083.力普变频器说明书LP10084.菱科(LINGKE)变频器说明书LK600-G/P/ZSLK80085.隆兴变频器说明书LS200A LS600LS80086.路斯特(LUST)驱动器说明书AD系列CDD系列87.伦茨(Lenze)变频器说明书8200/82108220/8240823088.麦孚变频器说明书VFD-F540VCD100089.麦格米特变频器说明书MV300MV60090.美之源(MZY)变频器说明书MZY-M/Y/Z/T/L91.蒙德(MODROL)变频器说明书IMS-GF IMS-GL2IMS-GL392.米高变频器说明书Micovert2003Micovert34 0N93.明电舍(MEIDEN)变频器说明书VT230S VT230SE VT240S94.南方安华变频器说明书A100E100S10095.能士(NSA)变频器说明书NSA20NSA8096.宁茂(赫力)变频器说明书RM597.欧陆变频器/直流调速器说明书512C590+590P98.欧姆龙(OMRON)变频器说明书3G3JV3G3EV3G3FV99.欧瑞(HFinverter)(原惠丰)变频器说明书F2000-G F3000F1000-G100.派克汉尼汾(parker)变频器说明书AC650AC650V AC690+ 101.派尼尔(Pioneer)变频器说明书VF2100VF3000VF5000 102.普传(POWTRAN)变频器说明书PI97G PI7000/7100PI7500103.群倍(QUNBEI)变频器说明书QLP5000104.日搏变频器说明书RB600RB3000RB5000 105.日锋(RiFeng)变频器说明书RF200RF9000106.日虹变频器说明书CHRH-A CHRH-C CHRH-D 107.日立(HITACHI)变频器说明书SJ100L100SJ200 108.日普(RIPOW)变频器说明书RP3200109.日拓变频器说明书HL3000110.日业(SUNYE)变频器说明书SY3200111.荣信电力电子变频器说明书HVC112.瑞恩(RELIANCE)变频器说明书PSC4000/5000/DDS5000PSC7000VZ3000113.赛普(SAPPHIRE)变频器说明书SAP500G SAP300114.赛普变频器说明书SAP900G SAP300V115.三晶变频器说明书SAJ8000116.三肯(SANKEN)变频器说明书SAMCO-i SAMCO-vm05SAMCO-e117.三菱(MITSUBISHI)变频器说明书A500E500F500 118.三木(MIKI)变频器说明书V6119.三品(SANPIN)变频器说明书SKJ SPRQ-333120.三碁(SANCH)(三川)变频器说明书SA SE121.三星(SAMSUNG)变频器说明书MOSCON-E7MOSCON-F7MOSCON-F500122.森兰(SENLAN)变频器说明书SB50SB60/61SB61Z 123.山宇变频器说明书SY6000SJR2124.珊星变频器说明书F5000F6000125.深川变频器说明书SVF2000SVF3000126.神源(SYRUNS)变频器说明书SY4000SY5000127.施耐德变频器说明书ATV38ATV58-1ATV58-2 128.时代变频器说明书TVF1000TVF3000TVF5000 129.时运捷变频器说明书SuperBona-iF/iPDB-2100130.士林变频器说明书SH系列SS系列SB系列131.世通(EACON)变频器说明书EC1000EC3000EC5000 132.收获(Seoho)变频器说明书SOHO-VD SOHO-SMS133.思达(SD)变频器说明书JPSD3000-G/P/V/H134.斯德博(STOBER)变频器说明书FAS4000FDS4000MDS5000 135.四方变频器说明书C300C320E320 136.松下(PANASONIC)变频器说明书VF0VF0C VF-8Z 137.台安(TAIAN)变频器说明书E2N2V2138.台达(DELTA)变频器说明书VFD-A VFD-B VFD-F 139.台凌(TAILING)变频器说明书TL80TL100TL100H 140.腾龙变频器说明书VG3000-G/H141.天正变频器说明书TVFS9TVFG9/P9TVFG11 142.万谷(WANGU)变频器说明书VF2000143.威尔凯变频器说明书WKF WKS WKR5000 144.威科达变频器说明书V6145.威灵(WELLING)变频器说明书WELLING-G/P/F146.微能变频器说明书WIN-VB WIN-9G WIN-9F 147.韦尔变频器说明书AC30G/P/W/H148.伟创(VEICH)变频器说明书AC20AC32AC60 149.沃森(VicRuns)变频器说明书VSI9000150.西驰变频器说明书CFC1000CFC4000151.西尔康变频器说明书H3000152.西林变频器说明书EH600A EH600M EH600W 153.西门子(SIEMENS)变频器说明书MM410MM420MM430154.现代(HYUNDAI)变频器说明书N50N100N300 155.晓磊(CHXL)变频器说明书LEI2000LEI2005LEI3000 156.信捷(XINJE)变频器说明书V5/F5157.星河(XINHE)变频器说明书SD-5L158.亚泰(YT)变频器说明书YTD-G160.阳冈电子变频器说明书G1/H1/P1E1S1 161.依尔通(Emotron)变频器说明书FDU VFX VSA 162.依托(ESTAR)变频器说明书EG/EF163.亿森变频器说明书参数表164.易能变频器说明书EDS700EDS2860165.易驱变频器说明书ED2003ED2800ED3000 166.意科(IECCO)变频器说明书SINUS-N167.英泰(Invertek DRIVES)变频器说明书OptidrivePlus 3GV OptidrivePlus3GVCompactOptidriveVTC168.英威腾(INVT)变频器说明书CHV100CHV190CHF100 169.鹰垦(INK)变频器说明书SLX170.优利康变频器说明书YD3000YD5000171.尤尼康(UNICON)（原北京兰海）变频器说明书低速大扭矩无码盘有码盘172.誉强(YUQIANG)变频器说明书YQ3000-M YQ3000-A YQ3000-G 173.远川(YCDZ)变频器说明书YC-G YC-P174.正频(JPS)变频器说明书PDS PDA/H/E175.正泰(CHINT)变频器说明书NI01176.正弦(SINEE)变频器说明书SINE300SINE303SINE307 177.正阳(Zhengyang)变频器说明书ZY29/31/98ZY-812178.中源(ZYDL)变频器说明书ZY-G800ZY-G800E ZY-A900 179.中远变频器说明书MF6MF5/20MF30 180.珠峰变频器说明书DLT-G11/P11/Z181.住友(SUMITOMO)变频器说明书HF320SF320HF430 182.紫日(CHZIRI)变频器说明书ZVF7ZVF9ZVF9V 183.南海华腾（V-T）变频器说明书V5-H E5-P V6-HACS600ACS800ACS1000PowerFlex 400PowerFlex 70PowerFlex 700SE1SW1SYN10S/T SPL200/400VF5100HG VF51RG VFDBVF61CVF61VF64VFK1/VFN 1GVX9000F5-M/S iS5iHSK530E SK700E SK750ESD700EI-500EI-550EI-600EI-700EI-7001EI-8001EI Super NMOVIRET-315/328/355/380/3150IP55 PLUS IP55 E CFW-10CFW-11EV3100EV3500TD900TD1000TD2000TD3000TD3100MSE11Z9/Z11F7J7V7PC3P5/PC514ro/multi-co/multi-pro-2FC300VLT2000VLT2800VLT2900VLT3000VLT5000 HL2000DV1000DRS30007200GA7300PA7200GSVF-A5VF-A7VF-AS1DZB300BF1S FRN-FVR-E11SMini/C1SHB280-ZMD330ME280NICE3000IPC-RF9300Vector690+590C3G3HV3G3MV3G3RVF1500-GPI7600/78PI766000SJ300SJ300-EL L200L300P VZ7000MF/MS ES/ET/EF IHF/IPF SHF/SPFS500A700E700F700D700 SB70SB100SB200BT40ATV61ATV68-1ATV68-2ATV68-3SDS4000E350E380E520H320M1X M2XVF100DV700/707SV300N310S310EV300VFD-G VFD-M VFD-S VFD-VWIN-9I WIN-9LAC61-Z AC62-LEH600ZMM4406RA706SE70J300TOPVERT TOPVERT TOPVERTVSC CDX CDU MSF ED300S ED3100Optidrive E OptidriveE1OptidriveE2OptidriveMEMA 4XSINE308SINE309 ZY-P800ZVF11VFN2TD3200TD3300。
变频器说明书大全本文提供多年收藏整理的变频器说明书，全部为高清PDF版本。
如果需要，请发送邮件到XXX索取。
以下是说明书部分目录：1.台安(TAIAN)变频器说明书：包括E2N2V2SV300N310S310EV300K1/N1K200/KxxxxxxxJSE2-EN2.2.台达(DELTA)变频器说明书：包括VFD-AVFD-BVFD-EVFD-FVFD-GVFD-LVFD-M、VFD-SVFD-VVFD-VEVFD-ELVFD-B/PVFD-VL。
3.英威腾(INVT)变频器说明书：包括G9/P9/GS/GLCHECHFCHVCHV110CHV160CHV180.4.XXX(HUILING)变频器说明书：包括H3000.5.信捷(XINJE)变频器说明书：包括V5/F5.6.凯迪华能变频器说明书：包括CD2000.7.酷马(QMA)变频器说明书：包括Q5000Q7000Q9000.8.黎升同步控制器说明书：包括SAD240、SAD280、SAD280i。
9.三品(SANPIN)变频器说明书：包括SKJSPRQ-333.10.能士(XXX)变频器说明书：包括NSA20NSA80.11.台凌(TAILING)变频器说明书：包括TL80TL100TL100H。
12.力普变频器说明书：包括LP100.13.XXX(AMPLE)变频器说明书：包括AMP1000.14.誉强(YUQIANG)变频器说明书：包括YQ3000-MYQ3000-AYQ3000-GYQ3000-A7(上)A7(中)。
A7(下)。
15.格立特(GREAT)变频器说明书：包括VF10VF11VF15VC300VC3100VC3200.16.RICH(XXX)变频器说明书：包括EI-MINIEI-450EI-450MEI-500EI-550EI-600EI-700EI-xxxxxxxxEI Super N、EI。
17.汇川(INOVANCE)变频器说明书：包括MD021 MD280 MD300MD300AMD320MD330.18.XXX(YCDZ)变频器说明书：包括YC-GYC-PTE580软启动器。
目录1.综述 (1)1.1安全注意事项 (1)1.2使用前 (1)1.3技术规范 (2)1.4产品特点 (3)2.安装与接线 (5)2.1S200-C4机型外形尺寸 (5)2.2S200-E4机型外形尺寸 (6)2.3标准接线原理图 (7)3.键盘布局及操作说明 (10)3.1键盘外观及按键功能 (10)3.2键盘指示灯含义 (11)4.功能参数表 (12)4.1一体机专用功能参数 (12)4.2抱闸控制专用参数组 (14)4.3基本参数组 (15)4.4运行控制参数组 (16)4.5开关量端子参数组 (17)4.6系统参数组 (18)4.7电机参数组 (19)4.8电机V/F控制参数 (20)4.9保护及故障参数组 (20)4.10多段速参数组 (22)4.11通讯控制功能参数组 (22)4.12称重功能 (23)4.13轻载升速功能 (23)4.14减速优化功能 (24)4.15性能测试功能 (24)伟创电气S200系列第三代施工电梯一体化驱动器使用说明书I4.16监控代码 (24)5.故障诊断与对策 (27)5.1故障类型 (27)5.2故障、预警信息及详细内容 (27)6.配件推荐选型 (30)6.1制动电阻 (30)6.2操作台规格尺寸 (31)6.3销轴传感器 (32)6.4笼顶操作盒&坠落测试盒 (33)6.5编码器选型及安装指导 (34)7.定期检查与维护 (35)7.1检查 (35)7.2维护 (36)8.品质保证 (37)8.1保证期限与范围 (37)8.2责任免除 (37)8.3产品适用范围 (37)附录一：操作说明 (38)附录二：升降机常见故障及对策 (39)II 伟创电气S200系列第四代施工电梯一体化驱动器使用说明书伟创电气 S200系列第四代施工电梯一体化驱动器使用说明书 11综述1. 综述1.1 安全注意事项为保证安全、合理的使用本产品，请在完全理解本手册所述的安全注意事项后再使用该产品。

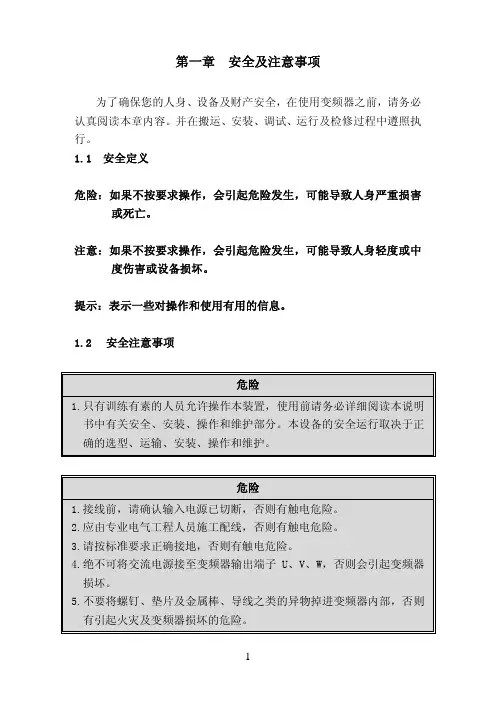

第一章 安全及注意事项为了确保您的人身、设备及财产安全，在使用变频器之前，请务必认真阅读本章内容。
并在搬运、安装、调试、运行及检修过程中遵照执行。
1.1 安全定义危险：如果不按要求操作，会引起危险发生，可能导致人身严重损害或死亡。
注意：如果不按要求操作，会引起危险发生，可能导致人身轻度或中度伤害或设备损坏。
提示：表示一些对操作和使用有用的信息。
1.2安全注意事项危险1.只有训练有素的人员允许操作本装置，使用前请务必详细阅读本说明书中有关安全、安装、操作和维护部分。
本设备的安全运行取决于正确的选型、运输、安装、操作和维护。
危险1.接线前，请确认输入电源已切断，否则有触电危险。
2.应由专业电气工程人员施工配线，否则有触电危险。
3.请按标准要求正确接地，否则有触电危险。
4.绝不可将交流电源接至变频器输出端子U、V、W，否则会引起变频器损坏。
5.不要将螺钉、垫片及金属棒、导线之类的异物掉进变频器内部，否则有引起火灾及变频器损坏的危险。
危险1.在接通电源后，不可打开外罩，不可实施配线，检查等作业，否则可能引起触电危险。
2.本装置在通电后,请勿接触内部线路板及其元器件, 否则可能引起触电危险。
3.不要用湿手操作和触摸变频器，否则可能引起触电危险和变频器损坏。
注意1.请勿以拉闸方式（断电）停机，等电机运行停止后才可断开变频器电源，否则可能造成变频器损坏。
2.变频器使用中避免有异物掉入设备中，否则可能造成变频器损坏。
第二章 购入检查及产品技术指标2.1 购入检查1.开箱前请检查产品的包装是否因运输不慎而造成损伤。
2.产品的规格、型号是否与所订购机种相符。
3.AC20系列变频器在出厂之前均已经过严格的测试和品质检验。
请检查有无合格证、产品使用说明手册及保修卡。
4.检查机器内部是否有任何损坏。
如有明显损坏，请不要操作和使用机器，并及时联络本公司或经销厂商，以免造成事故。
1.铭牌说明输出电源规格变频器型号输入电源规格生产控制序号2. 型号说明变频器系列A C 20 - S 2 - R 75代号电压等级2220V 3380V代号电压等级T 三相S 单相代号R 40R 751R 52R 23R 7A C 20迷你型0.4k W 0.75k W 适配电机功率(k W )1.5k W2.2k W3.7k W第三章 安装3.1 安装环境要求1.环境温度-10℃—40℃，通风良好或有换气装置的室内场所,超过40℃以上需降额使用。

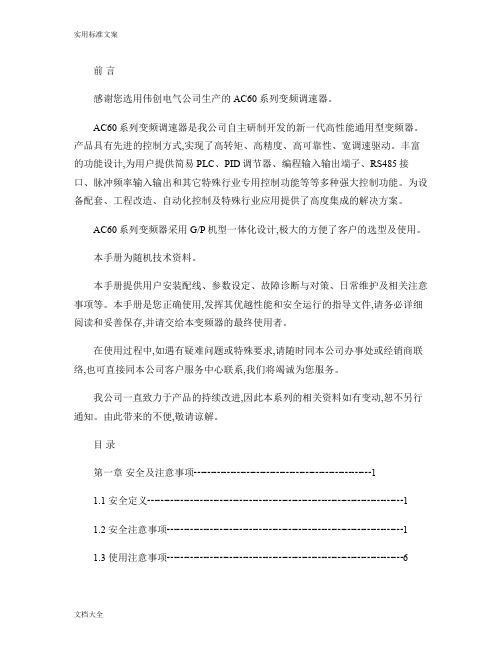

前言感谢您选用伟创电气公司生产的AC60系列变频调速器。
AC60系列变频调速器是我公司自主研制开发的新一代高性能通用型变频器。
产品具有先进的控制方式,实现了高转矩、高精度、高可靠性、宽调速驱动。
丰富的功能设计,为用户提供简易PLC、PID调节器、编程输入输出端子、RS485接口、脉冲频率输入输出和其它特殊行业专用控制功能等等多种强大控制功能。
为设备配套、工程改造、自动化控制及特殊行业应用提供了高度集成的解决方案。
AC60系列变频器采用G/P机型一体化设计,极大的方便了客户的选型及使用。
本手册为随机技术资料。
本手册提供用户安装配线、参数设定、故障诊断与对策、日常维护及相关注意事项等。
本手册是您正确使用,发挥其优越性能和安全运行的指导文件,请务必详细阅读和妥善保存,并请交给本变频器的最终使用者。
在使用过程中,如遇有疑难问题或特殊要求,请随时同本公司办事处或经销商联络,也可直接同本公司客户服务中心联系,我们将竭诚为您服务。
我公司一直致力于产品的持续改进,因此本系列的相关资料如有变动,恕不另行通知。
由此带来的不便,敬请谅解。
目录第一章安全及注意事项┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅11.1 安全定义┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅11.2 安全注意事项┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅11.3 使用注意事项┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅61.4 报废注意事项┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅6 第二章购入检查及产品技术指标┅┅┅┅┅┅┅┅┅┅┅┅┅┅72.1 购入检查┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅72.2 铭牌及型号说明┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅72.3 产品技术指标┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅82.4 变频器额定输出电流表┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅10 第三章安装┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅113.1 安装环境要求┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅113.2 产品外观及部件名称┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅123.3 安装方向与空间┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅123.4 塑壳机器尾盖和键盘的拆卸与安装┅┅┅┅┅┅┅┅┅┅┅┅┅┅133.5 变频器的安装尺寸┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅153.6 操作键盘尺寸┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅19 第四章变频器配线┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅204.1配线注意事项┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅204.2 变频器基本配线图┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅224.3 主回路端子┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅234.4 推荐使用电器规格┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅254.5 控制回路端子┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅264.6 RS485通讯模块及控制板跳线说明┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅274.7 备用电路┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅28 第五章键盘的操作与使用┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅295.1 键盘布局及功能说明┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅295.2 指示灯含义说明┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅315.3 键盘操作方式┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅32 第六章功能参数┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅376.1 基本参数┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅376.2 外部端子功能参数┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅436.3 专用功能参数┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅48第七章功能参数详细说明┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅527.1 基本参数详细说明┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅527.2 外部端子功能参数详细说明┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅827.3 专用功能参数详细说明┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅100 第八章异常诊断与处理┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1148.1 故障信息及详细内容┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1178.2 故障诊断┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅125 第九章保养与检修┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1259.1 检查与保养┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1259.2 必须定期更换的器件┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1259.3 储存与保管┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1269.4 测量与判断┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅126 第十章选件┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅12710.1 交流电抗器┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅12810.2 杂讯滤波器┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅12810.3 制动单元及制动电阻┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅12810.4 电容箱┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅129 第十一章品质保证┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅13011.1 三包服务┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅13011.2 享受终身有偿服务┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅13011.3 服务商┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅13011.4 三包责任┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅13011.5 三包服务范围┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅13011.6 三包服务前提┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅130 第十二章附录┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅131 附录一: RS485通讯协议┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅131第一章安全及注意事项为了确保您的人身、设备及财产安全,在使用变频器之前,请务必认真阅读本章内容。

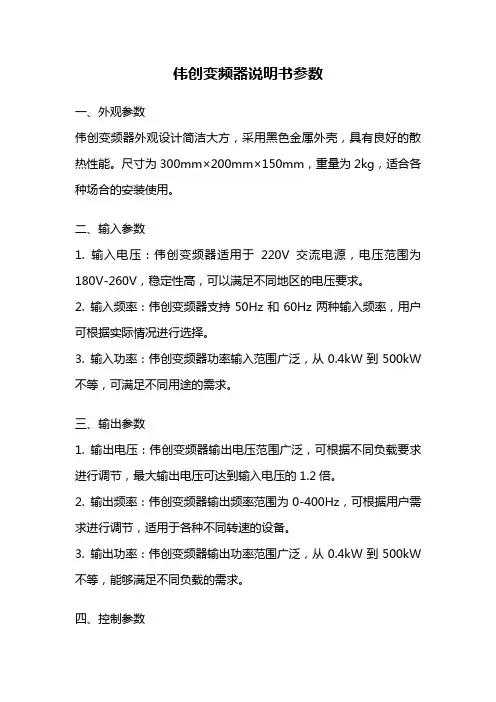

伟创变频器说明书参数一、外观参数伟创变频器外观设计简洁大方，采用黑色金属外壳，具有良好的散热性能。
尺寸为300mm×200mm×150mm，重量为2kg，适合各种场合的安装使用。
二、输入参数1. 输入电压：伟创变频器适用于220V交流电源，电压范围为180V-260V，稳定性高，可以满足不同地区的电压要求。
2. 输入频率：伟创变频器支持50Hz和60Hz两种输入频率，用户可根据实际情况进行选择。
3. 输入功率：伟创变频器功率输入范围广泛，从0.4kW到500kW 不等，可满足不同用途的需求。
三、输出参数1. 输出电压：伟创变频器输出电压范围广泛，可根据不同负载要求进行调节，最大输出电压可达到输入电压的1.2倍。
2. 输出频率：伟创变频器输出频率范围为0-400Hz，可根据用户需求进行调节，适用于各种不同转速的设备。
3. 输出功率：伟创变频器输出功率范围广泛，从0.4kW到500kW 不等，能够满足不同负载的需求。
四、控制参数1. 控制方式：伟创变频器支持多种控制方式，包括键盘控制、外部信号控制、远程控制等，用户可根据实际需求进行选择。
2. 控制精度：伟创变频器控制精度高，可实现转速、电压、电流等参数的精确控制，保证设备的稳定运行。
3. 起停方式：伟创变频器起停方式灵活多样，可通过键盘、按钮、远程信号等方式进行控制，方便用户操作。
五、保护参数1. 过载保护：伟创变频器具有过载保护功能，当负载超过额定电流时会自动停机，保护设备安全运行。
2. 过压保护：伟创变频器具有过压保护功能，当输入电压超过额定电压时会自动切断输出，保护设备不受损坏。
3. 过热保护：伟创变频器具有过热保护功能，当温度超过设定值时会自动停机，保护设备免受过热损坏。
六、应用参数伟创变频器广泛应用于各种机械设备中，如冷却水泵、通风机、输送机等。
其稳定的性能和精确的控制能力，使得设备运行更加高效、稳定。
七、安全参数1. 绝缘等级：伟创变频器具有高绝缘等级，保证设备在高压环境下的安全运行。

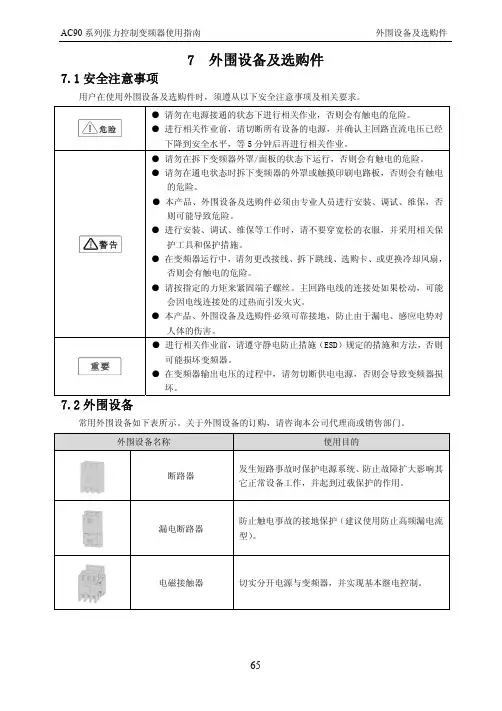

7 外围设备及选购件7.1安全注意事项用户在使用外围设备及选购件时，须遵从以下安全注意事项及相关要求。
● 请勿在电源接通的状态下进行相关作业，否则会有触电的危险。
● 进行相关作业前，请切断所有设备的电源，并确认主回路直流电压已经下降到安全水平，等5分钟后再进行相关作业。
● 请勿在拆下变频器外罩/面板的状态下运行，否则会有触电的危险。
● 请勿在通电状态时拆下变频器的外罩或触摸印刷电路板，否则会有触电的危险。
● 本产品、外围设备及选购件必须由专业人员进行安装、调试、维保，否则可能导致危险。
● 进行安装、调试、维保等工作时，请不要穿宽松的衣服，并采用相关保护工具和保护措施。
● 在变频器运行中，请勿更改接线、拆下跳线、选购卡、或更换冷却风扇，否则会有触电的危险。
● 请按指定的力矩来紧固端子螺丝。
主回路电线的连接处如果松动，可能会因电线连接处的过热而引发火灾。
● 本产品、外围设备及选购件必须可靠接地，防止由于漏电、感应电势对人体的伤害。
● 进行相关作业前，请遵守静电防止措施（ESD）规定的措施和方法，否则可能损坏变频器。
● 在变频器输出电压的过程中，请勿切断供电电源，否则会导致变频器损坏。
7.2外围设备 常用外围设备如下表所示。
关于外围设备的订购，请咨询本公司代理商或销售部门。
外围设备名称 使用目的断路器发生短路事故时保护电源系统、防止故障扩大影响其它正常设备工作，并起到过载保护的作用。
漏电断路器 防止触电事故的接地保护（建议使用防止高频漏电流型）。
电磁接触器 切实分开电源与变频器，并实现基本继电控制。
交流输入电抗器提高电源侧功率因数，隔离电源侧噪声信号对变频器的干扰。
直流电抗器 抑制高次谐波，改善电源功率因数。
输入侧噪音滤波器降低变频器对电源的干扰，同时有效降低来自电网的干扰。
制动电阻器 电气制动的被动能量消耗单元。
能耗制动单元电气制动控制单元，用于控制制动电阻器有效消耗电机的再生电能。
输出侧噪音滤波器 降低变频器输出侧电线的电磁干扰。

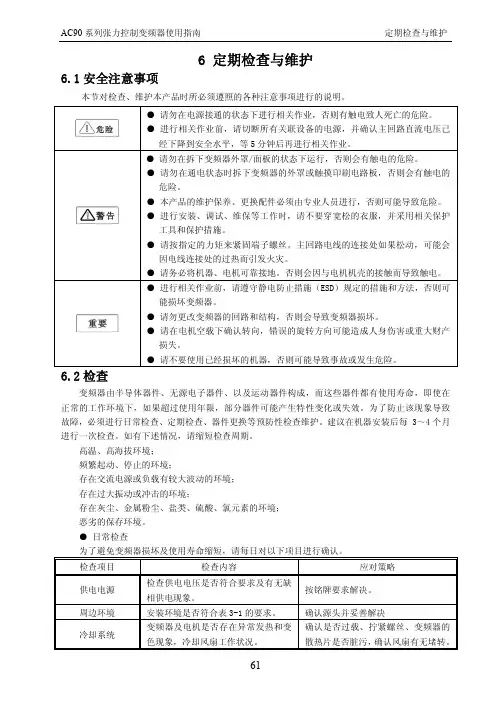

6 定期检查与维护6.1安全注意事项本节对检查、维护本产品时所必须遵照的各种注意事项进行的说明。
● 请勿在电源接通的状态下进行相关作业，否则有触电致人死亡的危险。
● 进行相关作业前，请切断所有关联设备的电源，并确认主回路直流电压已经下降到安全水平，等5分钟后再进行相关作业。
● 请勿在拆下变频器外罩/面板的状态下运行，否则会有触电的危险。
● 请勿在通电状态时拆下变频器的外罩或触摸印刷电路板，否则会有触电的危险。
● 本产品的维护保养、更换配件必须由专业人员进行，否则可能导致危险。
● 进行安装、调试、维保等工作时，请不要穿宽松的衣服，并采用相关保护工具和保护措施。
● 请按指定的力矩来紧固端子螺丝。
主回路电线的连接处如果松动，可能会因电线连接处的过热而引发火灾。
● 请务必将机器、电机可靠接地。
否则会因与电机机壳的接触而导致触电。
● 进行相关作业前，请遵守静电防止措施（ESD）规定的措施和方法，否则可能损坏变频器。
● 请勿更改变频器的回路和结构，否则会导致变频器损坏。
● 请在电机空载下确认转向，错误的旋转方向可能造成人身伤害或重大财产损失。
● 请不要使用已经损坏的机器，否则可能导致事故或发生危险。
6.2检查变频器由半导体器件、无源电子器件、以及运动器件构成，而这些器件都有使用寿命，即使在正常的工作环境下，如果超过使用年限，部分器件可能产生特性变化或失效。
为了防止该现象导致故障，必须进行日常检查、定期检查、器件更换等预防性检查维护。
建议在机器安装后每 3～4个月进行一次检查。
如有下述情况，请缩短检查周期。
高温、高海拔环境； 频繁起动、停止的环境；存在交流电源或负载有较大波动的环境； 存在过大振动或冲击的环境；存在灰尘、金属粉尘、盐类、硫酸、氯元素的环境； 恶劣的保存环境。
● 日常检查为了避免变频器损坏及使用寿命缩短，请每日对以下项目进行确认。
检查项目 检查内容应对策略供电电源 检查供电电压是否符合要求及有无缺相供电现象。
红邦控制技术4.ABB变频器说明书ACS400ACS500ACS510ACS600ACS800ACS10005.AB变频器说明书1336PLUS IIPowerFlex 4PowerFlex 40PowerFlex400PowerFlex 70PowerFlex 7006.ACTech变频器说明书MC1000QC SCF7.BERGES 变频器说明书ACM-D2/S2/S3ACM-COMPACTSE1SW18.BONFIG LIOLI邦飞利变频器说明书ACT200/400ACU200/400VCB400SYN10S/TSPL200/4009.CT变频器说明书Commander GPUnidriveSPCommander SE10.Drive con变频器说明书XS XT XR VF5100HGVF51RG VFDB VF61C VF6111.EATON 伊顿变频器说明书SVX9000SPX9000MVX900GVX900012.KEB科比变频器说明书F4-S F4-F F5-M F5-M/S13.LG变频器说明书iS3iH3iG5iS5iH14、LUST 路斯特变频器说明书CDD300CDE/CDB3000CDS400015.Moeller金钟-默勒变频器说明书DV6-340DF5116.NORD诺德变频器说明书SK300E SK400E SK5xxE SK530E SK700E SK750E17.PDRIVE变频器说明书18.PE变频器说明书SD100SD250SD450SD70019.RICH利佳/艾瑞克变频器说明书EI-MINI EI-450EI-450M EI-500EI-550EI-600EI-700EI-700120.SEW变频器说明书MOVITRAC-31CMOVIDRIVE-60B/61BMOVITRAC-07MOVIRET-315/328/355/380/315021.SIEI 西威变频器说明书ARTDriveLARTDriveG-EV22.TMT变频器说明书PLUS VTC E IP55PLUSIP55 E23.VACON瓦控变频器说明书NX NXS NXL24.WEG变频器说明书CTW-04CFW-08CFW-09CFW-10CFW-1125.阿尔法ALPHA 变频器说明书ALPHA2000GALPHA2800ALPHA3300MX-eco/pro/multi-eco/multi-pro-1MX-eco/pro/multi-eco/multi-pro-2EV1000EV2000EV3000EV3100EV3500TD900TD1000TD2000 26.艾默生(原华为)变频器说明书APXG3AS ASN MS27.爱得利变频器说明书ADS-A28.爱迪生Adsen变频器说明书29.安邦G9/P9V11G11E11Z9/Z11信AMBITION变频器说明书G5G7E7F7J7V7PC3P5/PC5 30.安川YASKAWA变频器说明书AMP100031.安普(AMPLE)变频器说明书B500B80132.百德福BEDFORD变频器说明书BLDC33.斑科Bantek变频器说明书34.宝德电气BODEBEM100BEM200变频器说明书1011121435.葆德BALDOR变频器说明书36.贝西B&C变频器说明书BC-1000BC-2000BC-230037.传动之星(STAR@DR IVE)变频器说明书SD-5L-G/P/YSD-5L-S SD-7L38.创杰变频器说明书ACT-V6G/P/ZACT-M739.春日(KASUGA)变频器说明书KVFC40.丹佛斯(Danfoss)变频器说明书FC51FC100FC200FC300VLT2000VLT2800VLT2900VLT300041.德弗(DOVOL)变频器说明书DV300DV600ST500HL200042.德莱尔变频器说明书DVA DVM DVS DV100043.德力西变频器说明书CDI900044.德瑞斯(DIRISE)变频器说明书DRS1000-MDRS2000DRS2800DRS300045.东达变频器说明书TDS-F8TDS-V846.东洋(TOYO)变频器说明书VF61R VF6447.东元(TECO)变频器/伺服说明书7300EV7300CV7200MA7200GA7300PA7200GS48.东芝(TOSHIBA)变频器说明书VF-nC1VF-S9VF-S11VF-A5VF-A7VF-AS149.方禾(FangH)变频器说明书TE280F66-B F66-C50.飞兆变频器说明书FG51.佛朗克(FRANCK)变频器说明书FRS2000FRB600052.佛斯特(FIRST)变频器说明书FST-500FST-550FST-60053.富凌(FULING)变频器说明书DZB60J DZB70B DZB200MDZB300B54.富士(FUJI)变频器说明书FRN-G11SFRN-P11SE1S F1S FRN-Mini/C1SFVR-E11S55.高士达(GOLDSTAR)变频器GS200L56.哥伦(GRET)变频器说明书GD-V557.格立特(GREAT)变频器说明书VF10VF11VF1558.海利普变频器说明书HOLIP-A/F/H/MHOLIP-C HOLIP-P59合康亿盛高压变频器说明书HIVERT通用HIVERT矢量60.泓筌变频器说明书HC1-A HC1-M61.鸿宝(HOSSONI )变频器说明书HB-G9/P9HB280-G HB280-P HB280-Z62.华科(HUANIC)变频器说明书HI3G/F HI9G/F63.华蓝(HLinverter)变频器说明书HL200064.汇川(INOVANCE)（默纳克NICE）变频器说明书MD300MD300A MD320MD330ME280NICE300065.汇菱(HUILING)变频器说明书H300066.基创变频器说明书E35067.吉纳变频器说明书MSC-3MFI-Case00/CaseA/CaseB68.加能变频器说明书ACmaster-H7IPC-MD IPC-DR IPC-RF69.佳川(JiaChuan)变频器说明书BP60JCRQ70.佳灵变频器说明书JB6C-T971.金肯(JINKEN)变频器说明书JK-G/P72.九德松益变频器说明书CT-200073.开拓变频器说明书KT-A6G/P74.凯迪华能变频器说明书CD200075.康沃(博世力士乐)变频器说明书S1G2G376.科陆变频器说明书CL1700CL2700CL370077.科姆龙变频器说明书KV1900KV200078.库马克变频器说明书CMK-30079.酷马(QMA)变频器说明书Q7000Q900080.乐邦变频器说明书LB60G LB90G81.乐星产电变频器说明书Starvert82.雷诺尔变频器说明书JJR1000JJR2000JJR500083.力普变频器说明书LP10084.菱科(LINGKE)变频器说明书LK600-G/P/ZSLK80085.隆兴变频器说明书LS200A LS600LS80086.路斯特(LUST)驱动器说明书AD系列CDD系列87.伦茨(Lenze)变频器说明书8200/82108220/824082309300Vector88.麦孚变频器说明书VFD-F540VCD100089.麦格米特变频器说明书MV300MV60090.美之源(MZY)变频器说明书MZY-M/Y/Z/T/ L91.蒙德(MODROL)变频器说明书IMS-GF IMS-GL2IMS-GL392.米高变频器说明书Micovert2003Micovert340N93.明电舍(MEIDEN)变频器说明书VT230S VT230SE VT240S94.南方安华变频器说明书A100E100S10095.能士(NSA)变频器说明书NSA20NSA8096.宁茂(赫力)变频器说明书RM597.欧陆变频器/直流调速器说明书512C590+590P690+590C98.欧姆龙(OMRON)变频器说明书3G3JV3G3EV3G3FV3G3HV3G3MV3G3RV99.欧瑞(HFinverter)(原惠丰)变频器说明书F2000-G F3000F1000-G F1500-G100.派克汉尼汾(parker)变频器说明书AC650AC650V AC690+101.派尼尔(Pioneer)变频器说明书VF2100VF3000VF5000102.普传(POWTRAN )变频器说明书PI97G PI7000/7100PI7500PI7600/7800PI7660103.群倍(QUNBEI)变频器说明书QLP5000104.日搏变频器说明书RB600RB3000RB5000105.日锋(RiFeng)变频器说明书RF200RF9000106.日虹变频器说明书CHRH-A CHRH-C CHRH-D107.日立(HITACHI)变频器说明书SJ100L100SJ200SJ300SJ300-EL L200L300P108.日普(RIPOW)变频器说明书RP3200109.日拓变频器说明书HL3000110.日业(SUNYE)变频器说明书SY3200111.荣信电力电子变频器说明书HVC112.瑞恩(RELIANC E)变频器说明书PSC4000/5000/DDS5000PSC7000VZ3000VZ7000113.赛普(SAPPHIRE)变频器说明书SAP500G SAP300114.赛普变频器说明书SAP900G SAP300V115.三晶变频器说明书SAJ8000116.三肯(SANKEN)变频器说明书SAMCO-i SAMCO-vm05SAMCO-e MF/MS ES/ET/EF IHF/IPF SHF/SPF117.三菱(MITSUBISHI)变频器说明书A500E500F500S500A700E700F700D700118.三木(MIKI)变频器说明书V6119.三品(SANPIN)变频器说明书SKJ SPRQ-333120.三碁(SANCH)(三川)变频器说明书SA SE121.三星(SAMSUNG )变频器说明书MOSCON-E7MOSCON-F7MOSCON-F500122.森兰(SENLAN)变频器说明书SB50SB60/61SB61Z SB70SB100SB200BT40123.山宇变频器说明书SY6000SJR2124.珊星变频器说明书F5000F6000125.深川变频器说明书SVF2000SVF3000126.神源(SYRUNS)变频器说明书SY4000SY5000127.施耐德变频器说明书ATV38ATV58-1ATV58-2ATV61ATV68-1ATV68-2ATV68-3128.时代变频器说明书TVF1000TVF3000TVF5000129.时运捷变频器说明书SuperBona-iF/iPDB-2100130.士林变频器说明书SH系列SS系列SB系列131.世通(EACON)变频器说明书EC1000EC3000EC5000132.收获(Seoho)变频器说明书SOHO-VDSOHO-SMS133.思达(SD)变频器说明书JPSD300 0-G/P/V/H134.斯德博(STOBER)变频器说明书FAS4000FDS4000MDS500SDS4000135.四方变频器说明书C300C320E320E350E380E520H320136.松下(PANASON IC)变频器说明书VF0VF0C VF-8Z VF100DV700/707M1X M2X137.台安(TAIAN)变频器说明书E2N2V2SV300N310S310EV300138.台达(DELTA)变频器说明书VFD-A VFD-B VFD-F VFD-G VFD-M VFD-S VFD-V139.台凌(TAILING)变频器说明书TL80TL100TL100H140.腾龙变频器说明书VG3000-G/H141.天正变频器说明书TVFS9TVFG9/P9TVFG11142.万谷(WANGU)变频器说明书VF2000143.威尔凯变频器说明书WKF WKS WKR500144.威科达变频器说明书V6145.威灵(WELLING )变频器说明书WELLING -G/P/F146.微能变频器说明书WIN-VB WIN-9G WIN-9F WIN-9I WIN-9L147.韦尔变频器说明书AC30G/P /W/H148.伟创(VEICH)变频器说明书AC20AC32AC60AC61-Z AC62-LVSI9000149.沃森(VicRuns)变频器说明书CFC1000CFC4000150.西驰变频器说明书H3000151.西尔康变频器说明书EH600A EH600M EH600W EH600Z152.西林变频器说明书MM410MM420MM430MM4406RA706SE70 153.西门子(SIEMENS)变频器说明书N50N100N300J300154.现代(HYUNDAI)变频器说明书LEI2000LEI2005LEI3000155.晓磊(CHXL)变频器说明书V5/F5156.信捷(XINJE)变频器说明书SD-5L157.星河(XINHE)变频器说明书158.亚泰(YT)变频器说明书YTD-G160.阳冈电子变频器说明书G1/H1/P1E1S1TOPVERTTOPVERTS1TOPVERTE1161.依尔通(Emotron)变频器说明书FDU VFX VSA VSC CDX CDU MSF162.依托(ESTAR)变频器说明书EG/EF163.亿森变频器说明书参数表164.易能变频器说明书EDS700EDS2860165.易驱变频器说明书ED2003ED2800ED3000ED300S ED3100166.意科(IECCO)变频器说明书SINUS-N167.英泰(Inverte k DRIVES)变频器说明书OptidrivePlus3GVOptidrivePlus3GVCompactOptidriveVTCOptidriveEOptidriveE1OptidriveE2OptidriveMEMA4X168.英威腾(INVT)变频器说明书CHV100CHV190CHF100169.鹰垦(INK)变频器说明书SLX170.优利康变频器说明书YD3000YD5000171.尤尼康(UNICON)（原北京兰海）变频器说明书低速大扭矩无码盘有码盘172.誉强(YUQIANG )变频器说明书YQ3000-MYQ3000-AYQ3000-G173.远川(YCDZ)变频器说明书YC-G YC-P174.正频(JPS)变频器说明书PDS PDA/H/E175.正泰(CHINT)变频器说明书NI01176.正弦(SINEE)变频器说明书SINE300SINE303SINE307SINE308SINE309177.正阳(Zhengya ng)变频器说明书ZY29/31/98ZY-812178.中源(ZYDL)变频器说明书ZY-G800ZY-G800EZY-A900ZY-P800179.中远变频器说明书MF6MF5/20MF30180.珠峰变频器说明书DLT-G11/P11 /Z11/ZK181.住友(SUMITOMO)变频器说明书HF320SF320HF430182.紫日(CHZIRI)变频器说明书ZVF7ZVF9ZVF9V ZVF11183.南海华腾（V-T）变频器说明书V5-H E5-P V6-HVF64VFK1/VFVFN2N1EI-8001EI SuperNTD3000TD3100TD3200TD3300VLT5000。
第一章 示意图1.1 示意图电线电缆收、放卷拉丝机示意图如图1.1（a）、（b）所示。
一般由主机、拉伸模、张力平衡杆、收线机和排线机等组成。
被 动 放 线 恒 张 力 收 线 变 频 控 制 拉 丝 机 示 意 图收线盘(a)主 动 放 线 恒 张 力 收 线 变 频 控 制 拉 丝 机 示 意 图收线盘放线盘(b)图1.1 收、放卷拉丝机示意图。
第二章工作原理2.1工作原理本节以水箱式双变频拉丝机为例阐述拉丝收卷机控制原理。
该原理也适用于其它恒定张力控制设备，直进式拉丝机与其区别仅在于减少了卷径计算部分。
为保证拉丝机特别是微拉机收放线过程张力恒定，收、放线同步不断线，一般采用伸线变频器（主机）频率作为收线变频器（从机）的前馈频率，随着收线盘径的增大，为使收放线张力恒定，收线机的转速要不断降低，收线机转速与卷径成反比。
收放线的线速度为V=i*ω*R=2πF*R=π*i*F*D，其中F=i*V/π*D。
F为收线变频器的输出频率，i为收放线机械转动比，V为主机的线速度，与主机的输出频率成正比。
收线变频器的输出频率F与收线卷筒的卷径D成反比。
AC62-L系列拉丝机专用变频器的输出频率为：F=V*（i/π*D）+K2*U PID，其中定义K1=i/π*D，称为卷径系数。
D0为收线卷空径。
卷径复位时，K1为【H-28】。
2.2反馈极性范围检测张力平衡杆反馈值与AC62-L系列拉丝机专用变频器如图1.1所示连接后，按收线机收线时使张力杆摆动的方向移动张力杆，同时监测PID反馈信号（E-06=7），其数值应该由小变大，一般为0.0%~100.0%或20.0%~80.0%。
若不在此范围内，需改变张力电位器的位置，使中心点为50.0%左右。
张力电位器应为360°高精度电位器。
如果电气方式调整比较麻烦，也可以直接将张力杆抬起至收线张力保证的物理中间高度位置，然后整定电位器反馈值在50.0%即可。
这种整定方式旨在保证张力产生偏差后，其正偏差和负偏差都能够通过张力杆获得同等位置距离的偏差缓冲储能。
2.3点动引线主机点动引线的频率和加减速时间与正常工作时的频率和加减速时间相互独立。
点动频率为JOG频率（E-25），一般为5.00Hz左右，点动加速时间/点动减速时间为E-26/E-27，推荐值为10.0s。
2.4收线机平滑启动收线机启动前一般都在机械下限位置，而不在张力摆杆的零位，由于PID的调节使收线机在主机频率为零时有一定量的给定输入频率，若不进行相关的处理，会造成收线机启动时产生冲击，对细拉机和微拉机而言，该冲击会造成断线。
因此，收线机启动时，需进行平滑启动处理。
在启动平滑时间（H-29）内，收线机平滑加速跟上主机，待摆杆回到中心位置再切换到正常PID调节。
通过调整H-30可改变收线机跟进速度。
2.5卷径系数K1自动计算随着收线机卷径的不断增大，收线机的输出频率需不断降低。
AC62-L系列变频器内部专门设有卷径计算功能，动态、实时、自动计算收线机的当前卷径，以达到最佳的恒张力收线效果。
2.6卷径系数K1增量运行过程中当张力平衡杆偏离中心位置时，卷径系数K1自动计算功能开启。
为了保证高、中、低不同速度下的张力稳定，摆杆不同的位置偏差对应不同的卷径系数K1增量（H-22~H-25）。
不同系统卷径变化速率不同，通过调整K1增量来实现卷径的准确计算。
2.7卷径自动计算死区范围为保证收线机在摆杆中心位附近平稳运行，避免卷径自动计算对摆杆摆幅的影响，AC62-L系列变频器在摆杆中心位的上下2.5%范围设定了死区，该范围内卷径暂停计算。
2.8卷径复位相同的线速度下，满径和空径时的收线机转速相差较大，为使收线机和主机线速度同步，收线机在换卷时需进行卷径复位。
当使用手动卷径复位功能时，可定义外部多功能端子（X1～X6任意一个）为卷径复位端子；当使用卷径自动复位功能时，每次停机后卷径系数K1自动恢复位。
2.9收卷张力控制E-04设为3时，AC62-L系列变频器为恒张力控制方式，可用于其它卷曲机器设备的恒张力控制2.10推荐控制接线寸动开关与主机的X1端子（出厂值为点动正转）连接。
外部端子启动开关与主机FWD连接。
拉线速度电位器与拉丝机（主机）的+10V、VS1和GND连接。
主机的模拟输出AO2端子、GND端子与收线机的AS端子、GND 端子连接。
将控制板上的跳线端子J2短接。
张力杆的电位器与AC62-L系列变频器的+10V、VS1、GND端子连接。
推荐接线如下图所示：第三章代码表“●”：表示该参数在变频器运行状态时，可更改； “〇”：表示该参数在变频器运行状态时，不可更改； “×”：表示该参数只能读，不能更改；“–”：表示该参数为“厂家参数”，仅限于厂家设置； “※”：表示该参数与变频器的型号有关；3.1基本参数组序号 功能描述 设定值范围及定义 出厂设定修改限制通讯编码E-01 运行命令给定通道选择0：键盘控制1：端子控制2：RS485通讯端口控制1 〇 101HE-02 频率给定主通道选择0：键盘数字设定1：键盘电位器2：端子VS1电压信号，0～10V3：端子AS电流信号，4～20mA4：端子VS2电压信号-10～10V5：端子脉冲信号6：RS485通讯端口7：上升、下降控制8：拉丝收卷专用通道9： 保留10：保留11：保留12：端子选择8 〇 102HE-03 前馈通道选择 0：键盘数字设定1：键盘电位器2：端子VS1电压信号，0～10V3：端子AS电流信号，4～20mA4:端子VS2电压信号，0～10V5：端子脉冲信号6：RS485通讯端口3 〇 103HE-04 拉丝机类型 0：直进式拉丝机1：水箱式拉丝机（主机）2：水箱式收卷机3：恒张力控制0 〇 104HE-05 保留 0 〇 105HE-06 第一行运行监视选择1 ● 106HE-07 第二行运行监视选择0：给定频率1：输出频率2：输出电流3：输入电压4：输出电压5：机械速度6：K17：张力反馈量7 ● 107HE-08 键盘REV/JOG键功能选择0：反转1：点动0 ● 108HE-09 最大频率 0.50～400.0Hz 50.00 〇 109H E-10 上限频率 下限频率～最大频率 50.00 ● 10AH E-11 下限频率 0.00～上限频率 0.00 ● 10BHE-12 下限频率运行模式0：停止1：按下限频率运行0 ● 10CHE-13 加速时间1 0.1～6500.0秒 2.0 ● 10DH E-14 减速时间1 0.1～6500.0秒 2.0 ● 10EHE-18 转矩提升 0.0%：自动0.1%～25.0%10.0 ● 112HE-20 载波频率 1.0kHz～15.0kHz ※ ● 114H E-22 转差频率补偿 0～200% 0 〇 116HE-23 节能运行选择 0：无效1：有效0 〇 117HE-24 电压自动调节功能0：无效1：全程有效2：仅减速时无效1 ● 118HE-25 点动频率 0.00Hz～上限频率 5.00 ● 119H E-26 点动加速时间 0.1～6500.0秒 20.0 ● 11AH E-27 点动减速时间 0.1～6500.0秒 20.0 ● 11BH E-28 启动频率 0.00～60.00Hz 0.50 〇 11CHE-29 启动频率持续时间0.0～20.0秒 0.0 〇 11DHE-30 启动选择 0：由启动频率启动1：先直流制动再从启动频率启动2：转速跟踪再启动3：收卷机启动0 〇 11EHE-33 自由停止频率 0.00～60.00Hz 0.0 ● 121HE-34 停机方式 0：减速停机1：自由停机2：收卷机减速停机3：收卷机自由停机1 ● 122HE-35 直流制动电压 0.0～15.0% 5.0 ● 123HE-36 停止时直流制动时间0.0～30.0秒 3.0 ● 124HE-37 停止时直流制动起始频率0.00～60.00Hz 2.00 ● 125HE-43 故障自恢复次数 0：关闭1～10：开启0 ● 12BHE-44 故障自恢复等待时间0.1～20.0 秒 1.0 ● 12CHE-46 运行方向选择 0：与默认方向一致1：与默认方向相反2：禁止反向运行0 〇 12EHE-49 变频器保护方式选择LED个位：过电压失速保护选择0：无效 1：有效LED十位：上电对地短路保护检测0：无效 1：有效LED百位：输入缺相保护选择0：无效 1：有效LED千位：逆变器过载过温保护方式选择0：自由停机1：电流限幅运行0※11 ● 131HE-51 失速保护电流限幅值100%～250% 170 ● 133HE-52 失速保护母线电压值110～150% 130% ● 134HE-53 能耗制动动作电压值110～150% 120% ● 135HE-54 能耗制动动作比率0～100% 99% ● 136HE-55 母线欠压保护值 70～90% 78% ● 137HE-56 电机额定电压 100～1140V ※ 〇 138H E-57 电机额定电流 0.1～1000A ※ 〇 139H E-58 电机额定频率 25.00～400.0Hz 50.0 〇 13AH E-59 电机额定转速 0～65000 1460 ● 13BHE-63 参数更改保护 0：所有参数可更改1：仅键盘数字设定可更改2：所有参数禁止更改0 ● 13FHE-64 参数初始化 0：无操作1：恢复出厂设定值2：清除故障记录0 〇 140HE-66 信息查询 0：无操作1：状态监控查询2：故障信息查询0 ● 142H3.2 外部端子参数组序号 功能描述 设定值范围及定义 出厂设定修改限制通讯编码F-01 输入信号选择1（X1）1 〇 201HF-02 输入信号选择2（X2）2 〇 202HF-03 输入信号选择3（X3）3 〇 203HF-04 输入信号选择4（X4）0：无效1：正转点动运行2：反转点动运行3：自由停车4：故障复位5：多段速度控制16：多段速度控制27：多段速度控制38：多段速度控制49：上升/下降运行频率递增UP10：上升/下降运行频率递减DW11：三线式运行控制12：PID控制取消13：外部故障报警14：加减速时间选择端115：加减速时间选择端216：频率设定通道选择端子14 〇 204HF-05 输入信号选择5（X5）12 〇 205HF-06 输入信号选择6（X6）17：频率设定通道选择端子218：频率设定通道选择端子319：频率设定通道选择端子420：卷径手动复位21：改变张力反馈特性端子22：定时器触发端子23：定时器复位端子24：计数器清零端子25：计数器时钟输入端子20 〇 206HF-07 输入信号动作方式选择LED个位：自由停机端子恢复方式0：断开后恢复原指令1：断开后不恢复原指令LED十位：上升/下降端子控制起始频率设置0：运行后即以UP/DW端子调节1：先运行至上次停机时瞬时频率,再进行UP/DW调节2：先运行至预置频率［F-70］,再进行UP/DW调节LED百位： 键盘STOP/RESET键有效范围选择0：仅键盘控制时有效1：所有控制方式有效LED千位：故障复位后端子运行方式选择0：端子控制可直接开机1：端子控制先停机才可开机0000 〇 207HF-30 继电器输出端子TA、TB、TC0：零频率（待机状态）1：故障跳脱警报1(故障自恢复期间报警)2：故障跳脱警报2(故障自恢复期间不报警)3：频率到达4：频率水平检测信号1 ● 21EHF-31 输出端子Y116 ● 21FHF-32 输出端子Y25：运转中6：反转运行7：变频器欠电压8：过载预报警9：输出频率到达上限频率10：输出频率到达下限频率11：外部故障停机12：定时器时间到13：计数器到达最大值14：计数器到达设定值15：保留16：断线与停机抱闸信号17：断线信号18：程序运行循环周期完成19：程序运行阶段运行完成17 ● 220HF-33 频率到达检出幅度0.00～50.00Hz 1.00 ● 221HF-34 输出频率水平检测0.00～400.0Hz 2.00 ● 222HF-35 输出频率水平检测延迟时间0.0～20.0秒 0.0 ● 223HF-41 VS1端子输入电压下限0.00V～［F-42］ 0.00 ● 229HF-42 VS1端子输入电压上限［F-41］～10.00V 10.00 ● 22AHF-43 VS1端子输入电压增益0.01～5.00 1.00 ● 22BHF-44 VS2端子输入电压下限0.00V～［F-45］ 0.0 ● 22CHF-45 VS2端子输入电压上限［F-44］～10.00V 10.0 ● 22DHF-46 VS2端子输入电压增益0.01～5.00 1.00 ● 22EHF-50 AS端子输入电流下限0.00mA～［F-51］ 4.00 ● 232HF-51 AS端子输入电流上限［F-50］～20.0mA 20.00 ● 233HF-52 AS端子输入电流增益0.01～5.00 1.00 ● 234HF-53 脉冲输入频率下限0.00KHz～［F-54］ 0.00 ● 235HF-54 脉冲输入频率上限［F-53］～50.00kHz 10.00 ● 236HF-55 脉冲输入频率增益0.01～5.00 1.00 ● 237HF-56 输入下限对应设定频率0.00Hz～［F-57］ 0.00 ● 238HF-57 输入上限对应设定频率［F-56］～最大频率 50.00 ● 239HF-58 输入信号特性选择LED个位：VS1输入特性选择0：正特性 1：负特性LED十位：AS输入特性选择0：正特性 1：负特性LED百位: VS2输入特性选择0：正特性 1：负特性LED千位：脉冲输入特性选择0：正特性 1：负特性0000 ● 23AHF-59 端子模拟量输入滤波时间常数0.01～5.000秒 0.50 ● 23BHF-60 输出端子（AO1）选择1 ● 23CHF-61 输出端子（AO2）选择0：输出信号关闭1：输出频率/转速2：输出电流3：给定频率/转速4：PID给定量5：PID反馈量6：直流母线电压7：输出电压1 ● 23DHF-62 （AO2）输出信号选择0：频率脉冲输出1：0～20mA2：4～20mA3：0～10V2 ● 23EHF-63 （AO1）输出信号增益25%～200% 100 ● 23FHF-64 （AO2）输出信号增益25%～200% 100 ● 240HF-65 （AO1）输出信号零点调整-10.0%～10.0% 0 ● 241HF-66 （AO2）输出信号零点调整-10.0%～10.0% 0 ● 242H3.3专用功能参数组序号 功能描述 设定值范围及定义 出厂设定修改限制通讯编码H-11 张力控制器特性选择LED个位：0：正作用1：负作用 0 〇30BHH-13 张力中心点设定0.0～100.0% 50.0 ●30DHH-14 张力反馈信号源0：外部端子VS1：0～10V1：外部端子AS：4～20mA2：外部端子VS23：外部脉冲信号4：双脉冲差0 〇30EHH-15 张力反馈通道增益0.01～5.00 1.00 ●30FHH-16 张力反馈滤波时间0.001s～0.500s 0.004 ●310HH-17 收卷比例增益P0.1～20.0 2.0 ●311HH-21 卷径系数K1最大值0.00%～600.00% 300.00 ●315HH-22 反馈1区K1增量0.0～6000.0 20.0 ●316HH-23 反馈2区K1增量0.0～6000.0 200.0 ●317HH-24 反馈3区K1增量0.0～6000.0 1000 ●318HH-25 反馈4区K1增量0.0～6000.0 5000 ●319HH-26 收卷控制选择LED个位：卷径复位选择0：自动复位1：手动复位LED十位： 张力调节选择0：线性1：折线2：抛物线LED百位：超调衰减0：无效1：有效LED千位：张力调节权基0：上限频率1：K1*主机频率2：K1*上限频率0000 〇31AHH-27 第二比例增益0.1～20.0 5.0 ●31BHH-28 空盘复位K1值0～H-21 40.00 ●31CHH-29 启动平滑时间0.0～30.0s 2.0 ●31DHH-30 启动平滑时间内每秒K1增量0～300.0% 0.1 ●31EHH-31 收卷启动频率0.00～400.00Hz 0.50 ●31FHH-32 收卷停机频率0.00～400.00Hz 2.00 ●320HH-33 断线反馈检测报警选择0：不检测1：自由停机并报警0 ●321HH-34 断线反馈检测值0～50.0% 1.0 ● 32HH-35 断线反馈报警延时时间0.001～60.000s 1.000 ●323HH-36 启动后断线反馈检测延时0.0～20.0s 5.0 ●324HH-37 断线反馈检测最低频率0.00～20.00Hz 10.00 ●325HH-38 断线反馈故障复位选择0：手动复位1：自动复位1 ●326HH-39 断线反馈故障自动复位时间间隔0.0～100.0s 5.0 ●327HH-40 停机抱闸信号动作频率0.00～50.00Hz 1.50 ●328HH-41 停机抱闸持续时间0.1～100.0s 5.0 ●329HH-66 联动主站设置 0：本机作联动从站1：主站方式12：主站方式20 ●342HH-67 本机地址 1～247 1 ● 343 HH-68 数据格式 0：无校验 （N，8，2）1：偶校验 （E，8，1）2：奇校验 （O，8，1）0 〇344HH-69 波特率 0：1200 bps1：2400bps2：4800 bps3：9600bps4：19200bps3 〇345HH-70 通讯设定频率比率0.01～5.00 1.00 ●346HH-71 通讯超时时间 0.0～6500.0秒 10.0 ● 347 HH-72 RS485通讯断线动作模式0：停机1：继续运行0 ●348HH-73 应答延时 0.001～1.000秒 0.005 ● 349 H注：上表所列出厂设定值仅针对直进式拉丝机。
