硬盘更换磁头全过程(图)

硬盘拆解图解1TB Seagate ST31000333AS这块绿色电路版，由SATA接头、电源接头组成的板子称为印刷回路板，简称PCB。

PCB内含电路零组件。

而黑色铝质外壳内部组件称为磁头和硬盘组件，通称为HDA。

而铝质外壳则称为硬盘基底。

现在拆卸PCB电路板并翻到反面，检视反面的电子零组件。

MCU控制器硬盘PCB上最大控制器为MCU （Micro Controller Unit），MCU主要功能：1、计算读写通道A/D，D/A2、掌控全盘硬盘运作状况。

3、MCU 另担当的Protocol 与控制器间的转换。

DDR DRAMDDR DRAM 32MB ，实际上32MB Cache 部份会被硬盘挪用放入硬盘运作程序。

前言已叙述，硬盘如同一个embedded system 。

需要加载OS运作。

VCM控制器下一个芯片是V oice Coil Motor controller，通称VCM控制器。

这是PCB板上最耗电的芯片，VCM控制器控制电机马达的转动及磁头移动及定位，VCM控制器可在高达工作温度Flash芯片Flash芯片储存部分的硬盘韧体与模块在盘片上位置DATA ，当你通电启动硬盘时，MCU芯片会读取Flash芯片内的数据到内存内并且开始编码。

如果缺少了这样的步骤，硬盘无法运转。

有时候，某些厂牌的硬盘PCB板上并没有Flash芯片，这表示原本Flash 芯片内的数据已存在MCU芯片内了。

震动传感器震动传感器可以感应硬盘多余的震动并且传送讯号给VCM控制器，VCM控制器接受讯号以后马上停止并复位磁头，在某些情况下，甚至会停止盘片转动，这个理论上会保护硬盘免于受损，但是实际上并无法达成保护的目的，所以请好好保护硬盘，别摔落、碰撞!在某些硬盘中，震动传感器可以感测轻微振动，而VCM控制器可以藉由震动传感器传送的讯号调整磁头的运动，这样的硬盘通常都会配有两组以上的震动传感器。

二级体另外一个保护的零组件是瞬态电压抑制二极管（Transient Voltage Suppression diode）或简称为TVS二极管。

教你自己动手更换硬盘磁头恢复数据页面 1 共 6E目的：演示Maxtor d540x-4k020h1 (20GB 5400 RPM，单碟)更换磁头的方法。

警告/免责声明：1) 假如使用本文的方法造成的损坏，本人不承担责任。

所有风险应该由你自己承担。

打开硬盘后你的硬盘的质保将失效！成功的可能性是未知的，你读完本文后你会熟悉这一个工作的可行性。

假如你有损坏的硬盘同时想卖掉，请联系我。

谢谢。

2)打开硬盘的盘体会对硬盘上的数据造成永久的损坏。

3)永磁体的姿态不能改变。

在卸下上磁铁之前应记住它原先的位置。

问题描述：我的一个开公司的朋友的硬盘上储存有大量的数据。

他的一台Dell计算机在使用了仅一年，而且他从来没有备份那台计算机上的数据。

无须多言，他的硬盘突然损坏了。

通过认真观察，我发现那块硬盘在加电后没有起转。

大概硬盘的电路板损坏了，或者者主轴电机烧毁了。

硬盘上的数据并不是非常重要，只是想尽可能的进行恢复。

他的公司负担不起专业数据恢复公司的服务报价--通常是$1500 到$5000 美元。

他决定假如不能找到便宜的解决方案的话，就放弃他的数据。

我决定同意这一挑战；我明白即使失败那么情况也不可能变的更糟。

困难：我首先检查硬盘的电路板，看是否有明显的损坏（比如，烧痕）。

但是并没有什么发现；我记起当硬盘加电后，硬盘有一丝抖动，因此主轴电机上应该是有电压的--至少在最开始的几秒钟。

假如主轴电机上有电压，而且它试图启动然后又停止，说明主轴电机或者者是卡住了，或者者是电压不足。

我快速的打开硬盘的盘体，发现主轴电机并没有被卡住。

然后我合上硬盘的盘体，开始检查硬盘的电路板。

我移开电路板逐个的用绝缘胶带盖住电路板与盘体之间的触点。

在试验了几个触点后，我发现有一个触点被盖住后（然后将电路板安装到硬盘上）硬盘可起转。

不幸的是，计算机的BIOS不能检测到硬盘，磁头也是不受操纵的。

硬盘起转后，磁头反复的撞击限位器。

这说明这个触电与操纵磁头的运动有关。

WD硬盘盘片划伤成“环形跑道”的数据恢复之换磁头磁头，指的是通过电磁性原理读取磁性介质上数据的部件。

常见的磁头包括硬盘磁头、磁带录音机磁头等。

硬盘磁头，是硬盘读取数据的关键部件，它的主要作用就是将存储在硬盘盘片上的磁信息转化为电信号向外传输，而它的工作原理则是利用特殊材料的电阻值会随着磁场变化的原理来读写盘片上的数据，磁头的好坏在很大程度上决定着硬盘盘片的存储密度。

具体结构如图1：图1磁头是硬盘硬件的重要组成部分1、实战对象：西数2TB硬盘，SATA接口，如图2所示（外观完好，没有明显的摔伤痕迹）：图2西数硬盘（案例盘）2、硬盘准备（3块实体盘）（1）恢复盘A：有故障、存储有需要提取的数据（2）镜像盘B：镜像拷贝数据，后期分析（3）配件盘C：更换磁头（与A同型号、同批次）3、故障现象：第一天晚上正常使用，断电，第二天连接电脑后，硬盘无法识别，并伴有不正常的敲打声。

4、故障原因：经效率源工程师初期检测，硬盘磁头有损坏，盘片有严重伤痕（送来前，硬盘被反复通电，造成损伤），这就是硬盘不识别的原因。

具体如图3所示，A为正常盘片，B为划伤盘片（案例硬盘盘片实景照），中间出现了整整一圈白色的“环形跑道”，划伤程度“惨不忍睹”。

A图是在B图基础上修正处理成正常盘的效果，以对比呈现盘片的划伤程度。

图3硬盘盘片划伤严重（B图）5、数据恢复：故障原因确定后，即可对症下药，正式进入数据恢复环节。

首先，需要解决“磁头故障”，如果更换磁头后可正常读取，恢复工作圆满结束。

如果不行，因为盘片划伤太严重，也不排除还会有其他暂未发现的隐藏故障，就还需要增加其他解决方案。

（1）更换磁头：继续在双百级无尘工作室，将配件盘C的磁头更换到恢复盘A上（磁头匹配），如图4，大约需要半小时。

这里要特别注意，更换磁头必须非常细致，因为每一个细微抖动，都可能会对最后的数据恢复结果造成严重影响。

图4更换磁头必须在无尘环境中（本图主要为展示换磁头的实景，图中的硬盘并非本案例中西数硬盘，而是其他案例中的希捷硬盘）（2）通电测试：完成最复杂的磁头更换工作后，简单通电测试，出现正常寻道，数据恢复取得突破性进展。

移动硬盘磁头可以换吗
推荐文章
移动硬盘磁头可以修吗热度：教师竞聘演讲稿_老师找工作可以看看热度：超好听的可以当铃声的英文歌曲推荐热度：动感背景音乐歌曲推荐热度：最新非主流好听的歌曲有哪些热度：
网友们知道怎么更换硬盘的磁头吗?下面是店铺带来移动硬盘磁头可以换吗的内容，欢迎阅读!
移动硬盘换磁头方法：
前奏我们就需要准备好使用的工具，开启我们探索硬盘内构之旅挑开螺丝封口处的密封标签
卸下盖板上螺丝，硬盘上的封口螺丝比较特殊哦，注意看
盖板打开之后内部结构基本可观察到，组件包括有底座base,马达moter,磁盘disc,磁头eblk等主要组成之一，缺一不可
小心翼翼将内部排线接口拔下，将磁头套件小心翼翼拿出，更要求小心不让让异物掉落于光亮的磁盘面上，一不小心将可能会捣毁所有数据
将磁盘探头小心剥离于磁盘表面
卸掉磁头机构螺丝将其取下，硬盘的容量越大，磁盘数量越多，依次间隙隔开叠加，同时磁头数量也有多个
如果说是要更换新的磁头就按照上面的做法，直接更换新的即可，比如在一些硬盘数据恢复公司，都是用此种方法跟换，完毕后即可将硬盘上的数据复制出来，自己若有这方面的动手能力且细心的朋友在遇到硬盘坏掉而数据有很重要不妨可以尝试自己动手，在数据恢复公司一般收费比较昂贵。

以上就是这节讲到关于硬盘的内构拆件方法!。

磁头靠近主轴接触的表面，即线速度最小的地方，是一个特殊的区域，它不存放任何数据，称为启停区或着陆区（Landing Zone），启停区外就是数据区。

在最外圈，离主轴最远的地方是“0”磁道，硬盘数据的存放就是从最外圈开始的。

那么，磁头是如何找到“0”磁道的位置的呢？在硬盘中还有一个叫“0”磁道检测器的构件，它是用来完成硬盘的初始定位。

“0”磁道是如此的重要，以致很多硬盘仅仅因为“0”磁道损坏就报废，这是非常可惜的。

早期的硬盘在每次关机之前需要运行一个被称为Parking的程序，其作用是让磁头回到启停区。

现代硬盘在设计上已摒弃了这个虽不复杂却很让人不愉快的小缺陷。

硬盘不工作时，磁头停留在启停区，当需要从硬盘读写数据时，磁盘开始旋转。

旋转速度达到额定的高速时，磁头就会因盘片旋转产生的气流而抬起，这时磁头才向盘片存放数据的区域移动。

盘片旋转产生的气流相当强，足以使磁头托起，并与盘面保持一个微小的距离。

这个距离越小，磁头读写数据的灵敏度就越高，当然对硬盘各部件的要求也越高。

早期设计的磁盘驱动器使磁头保持在盘面上方几微米处飞行。

稍后一些设计使磁头在盘面上的飞行高度降到约0.1μm～0.5μm，现在的水平已经达到0.005μm～0.01μm，这只是人类头发直径的千分之一。

气流既能使磁头脱离开盘面，又能使它保持在离盘面足够近的地方，非常紧密地跟随着磁盘表面呈起伏运动，使磁头飞行处于严格受控状态。

磁头必须飞行在盘面上方，而不是接触盘面，这种位置可避免擦伤磁性涂层，而更重要的是不让磁性涂层损伤磁头。

但是，磁头也不能离盘面太远，否则，就不能使盘面达到足够强的磁化，难以读出盘上的磁化翻转（磁极转换形式，是磁盘上实际记录数据的方式）。

硬盘驱动器磁头的飞行悬浮高度低、速度快，一旦有小的尘埃进入硬盘密封腔内，或者一旦磁头与盘体发生碰撞，就可能造成数据丢失，形成坏块，甚至造成磁头和盘体的损坏。

所以，硬盘系统的密封一定要可靠，在非专业条件下绝对不能开启硬盘密封腔，否则，灰尘进入后会加速硬盘的损坏。

宏基S3391笔记本换硬盘图解宏基S3391笔记本换硬盘图解宏基S3蜂鸟系列超级本，轻便小巧，外观时尚，但是美中不足的我觉得就是它的硬盘存在明显的缺陷，大家不妨来看看店铺推送的宏基S3391笔记本换硬盘图解，希望给大家带来帮助！1、用十字螺丝批把底盖的螺丝全部拧出来，391非常好拆，但是过程一定要轻手轻脚，因为笔记本是相对小气脆弱的东西。

开盖后如下图展示的这样，后盖打开的过程要慢，因为wifi跟蓝牙模块的天线是焊接在后盖上面的，如果稍稍不慎可能会弄断它。

2、下面就是硬盘的位置所在，取出来前我特地要强调一下，这里是有螺丝固定位置的（图三所示）因为会有黑色胶带贴封，所以容易被忽略掉，希望各位拆机的朋友多多注意下。

3、将硬盘取下后，要将支架取下来，目的是为了给新的硬盘装上固定的。

4、下面是我购置的SSD固态硬盘，上好支架，装回进去就好了，顺便值得一提的是391的硬盘接口是SATA2.0的，最大理论读写速度是300M/s,而很多固态硬盘都能达到400M/s以上，所以理想的接口是SATA3.0的。

冲这一点大家可以要不要换固态了！5、最后就是系统的安装，系统的安装方法有很多，不懂的自己上网去学吧。

SSD对4K对齐是要求很高的，所以分区的`时候记得勾选下。

用了SSD感觉真的快了很多。

说到最后我还想补充一点东西S3-391是500G机械+20GSSD模式，而如果你觉得不想改变这种模式，即不想浪费这500G的容量，那么你可以尝试换mSATA接口的SSD 跟换短的电源小板组合，具体的方法我不再赘述，想换的朋友可是私聊我！注意事项：1、拆后盖时要注意黑白两条天线，因为这两条天线是焊接在后盖上的。

2、拆硬盘，拔SATA线时，要用巧劲，感觉那根线特别细，特别容易断。

【宏基S3391笔记本换硬盘图解】。

硬盘磁头更换（这是一篇非常专业的数据恢复文章，无论新手老手看后都有好处，笔者春节化了好几天时间翻译的。

） 磁头替换的问与答 译者：ZhangYY(以 wjsxy 网名发表） 当今，由于计算机工业发展太快，（硬盘）制造商被迫去跟上这种发展速度，这有时会导致把不够成熟的 产品投入市场，这一倾向无疑会造成产品的质量问题。

硬盘最终与“故障成了朋友”（例如系统检测不到 硬盘等毛病）。

当硬盘敲头或发生各种异响的情况时有 70%意味着磁头或预放坏掉，需要对磁头堆或预放 进行更换。

何谓预放（preamplifier) 预放是一个小芯片，在磁头堆上。

老式硬盘中预放是一种有很多脚的芯片，新式的硬盘使用开放架构型预 放用导电胶粘到或用 BGA 焊接到磁头堆上（见图 1，2）。

图 1 装有开放架构预放的磁头堆（日立 ATMR 系列，2.5"）图 2 架构型预放（西捷酷鱼 4） 修理预放器总是具有一定的困难，因为它们怕静电伤害。

如果必须重焊，应该遵守一些规则来预防手指接 触引起的静电伤害。

简单的规则为：硬盘接地，焊台接地，人体接地，用 12V 焊台。

如何确定磁头故障？ 事实上这就象一个哲学问题。

即使看了硬盘内部，可能仍然没有确定的答案—在这样的情况下，专家们常 常依靠经验和软件。

例如 PC3000 利用伺服区表面检测功能能检测出 IBM，WD 和某些 ST 上的“弱”头。

有 明显可靠性问题的老式硬盘（20 到 512MB)正在逐步坏掉，原因之一恰恰是磁头问题。

图 3 给出了一个“翘 头”的 QT pro 406 兆硬盘。

当然，故障并没有那样频繁，但一旦发生，遇到的地方将完全毁坏。

图 3 “翘头”的 QT pro 406 兆硬盘 LPS 还存在磁头读/写元件失效的问题，这个问题从外部是看不出来的， 但可以用万用表通过测量线圈和导线的 电阻查出。

测量线圈和导线的电阻。

如果预放芯片损坏会引起硬盘敲头，但不是那么简单就能测出。

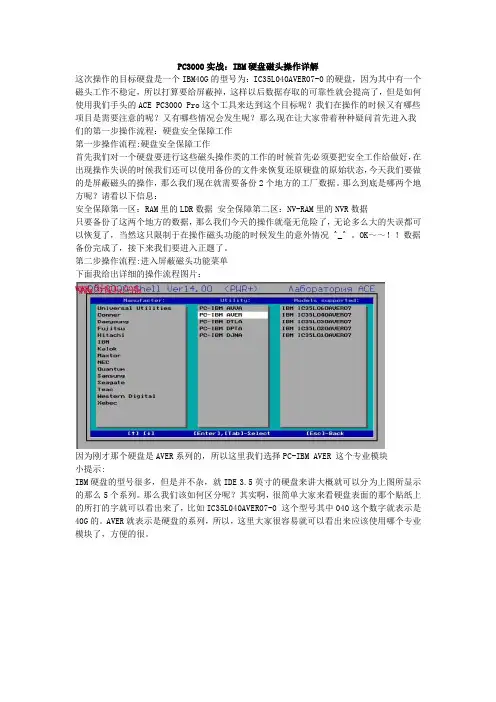

PC3000实战：IBM硬盘磁头操作详解这次操作的目标硬盘是一个IBM40G的型号为：IC35L040AVER07-0的硬盘，因为其中有一个磁头工作不稳定，所以打算要给屏蔽掉，这样以后数据存取的可靠性就会提高了，但是如何使用我们手头的ACE PC3000 Pro这个工具来达到这个目标呢？我们在操作的时候又有哪些项目是需要注意的呢？又有哪些情况会发生呢？那么现在让大家带着种种疑问首先进入我们的第一步操作流程：硬盘安全保障工作第一步操作流程:硬盘安全保障工作首先我们对一个硬盘要进行这些磁头操作类的工作的时候首先必须要把安全工作给做好，在出现操作失误的时候我们还可以使用备份的文件来恢复还原硬盘的原始状态，今天我们要做的是屏蔽磁头的操作，那么我们现在就需要备份2个地方的工厂数据。

那么到底是哪两个地方呢？请看以下信息：安全保障第一区：RAM里的LDR数据安全保障第二区：NV-RAM里的NVR数据只要备份了这两个地方的数据，那么我们今天的操作就毫无危险了，无论多么大的失误都可以恢复了，当然这只限制于在操作磁头功能的时候发生的意外情况 ^_^ 。

OK～～！！数据备份完成了，接下来我们要进入正题了。

第二步操作流程:进入屏蔽磁头功能菜单下面我给出详细的操作流程图片：因为刚才那个硬盘是AVER系列的，所以这里我们选择PC-IBM AVER 这个专业模块小提示:IBM硬盘的型号很多，但是并不杂，就IDE 3.5英寸的硬盘来讲大概就可以分为上图所显示的那么5个系列。

那么我们该如何区分呢？其实啊，很简单大家来看硬盘表面的那个贴纸上的所打的字就可以看出来了，比如IC35L040AVER07-0 这个型号其中040这个数字就表示是40G的。

AVER就表示是硬盘的系列，所以，这里大家很容易就可以看出来应该使用哪个专业模块了，方便的很。

这一步我们应该选择Standard这个标准模式来进行磁头操作的工作这里选择相应的型号进入模块菜单（上面那个是IC35L040AVER7-0）选择第三项：Firmware data固件数据操作直接回车进入还是选择第三项：修改配置菜单，进入后就可以看见那个磁头操作选项了终于～～！！我们看见了这个隐藏在多重菜单后面的神秘功能第三步操作流程:修改磁头数和排列位置终于到了最重要的一步了，这里请大家注意仔细看文章，一定会有很多收获的。
