硬盘开盘换磁头数据恢复配件参数匹配分析

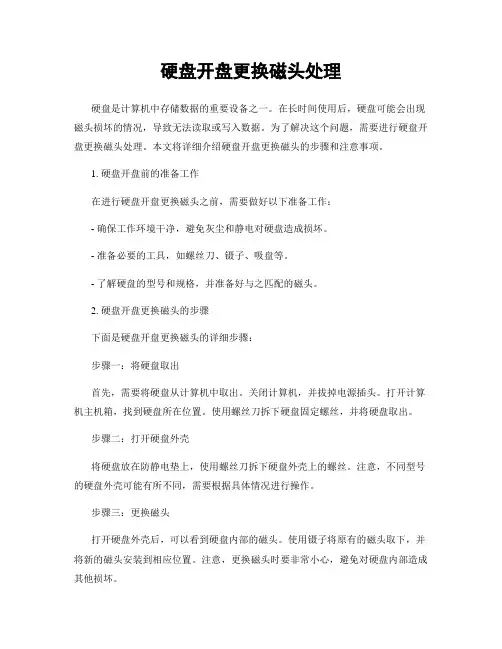

硬盘开盘更换磁头处理硬盘是计算机中存储数据的重要设备之一。

在长时间使用后，硬盘可能会出现磁头损坏的情况，导致无法读取或写入数据。

为了解决这个问题，需要进行硬盘开盘更换磁头处理。

本文将详细介绍硬盘开盘更换磁头的步骤和注意事项。

1. 硬盘开盘前的准备工作在进行硬盘开盘更换磁头之前，需要做好以下准备工作：- 确保工作环境干净，避免灰尘和静电对硬盘造成损坏。

- 准备必要的工具，如螺丝刀、镊子、吸盘等。

- 了解硬盘的型号和规格，并准备好与之匹配的磁头。

2. 硬盘开盘更换磁头的步骤下面是硬盘开盘更换磁头的详细步骤：步骤一：将硬盘取出首先，需要将硬盘从计算机中取出。

关闭计算机，并拔掉电源插头。

打开计算机主机箱，找到硬盘所在位置。

使用螺丝刀拆下硬盘固定螺丝，并将硬盘取出。

步骤二：打开硬盘外壳将硬盘放在防静电垫上，使用螺丝刀拆下硬盘外壳上的螺丝。

注意，不同型号的硬盘外壳可能有所不同，需要根据具体情况进行操作。

步骤三：更换磁头打开硬盘外壳后，可以看到硬盘内部的磁头。

使用镊子将原有的磁头取下，并将新的磁头安装到相应位置。

注意，更换磁头时要非常小心，避免对硬盘内部造成其他损坏。

步骤四：重新组装硬盘更换磁头后，将硬盘外壳重新装上，并用螺丝刀将螺丝拧紧。

确保硬盘外壳牢固，以免在使用过程中产生松动。

步骤五：测试硬盘重新将硬盘安装到计算机中，并连接好数据线和电源线。

开启计算机，进入操作系统后，测试硬盘是否正常工作。

可以使用硬盘测试工具对硬盘进行全面的检测。

3. 硬盘开盘更换磁头的注意事项在进行硬盘开盘更换磁头时，需要注意以下几点：- 硬盘开盘需要一定的技术和经验，如果没有相关经验，建议寻求专业人士的帮助。

- 在进行操作前，务必备份硬盘中的重要数据，以免在操作过程中造成数据丢失。

- 在操作过程中，要避免静电的干扰。

可以使用防静电手环或防静电垫来保护硬盘。

- 更换磁头时要非常小心，避免对硬盘内部造成其他损坏。

- 在重新组装硬盘时，要确保螺丝拧紧，以免在使用过程中产生松动。

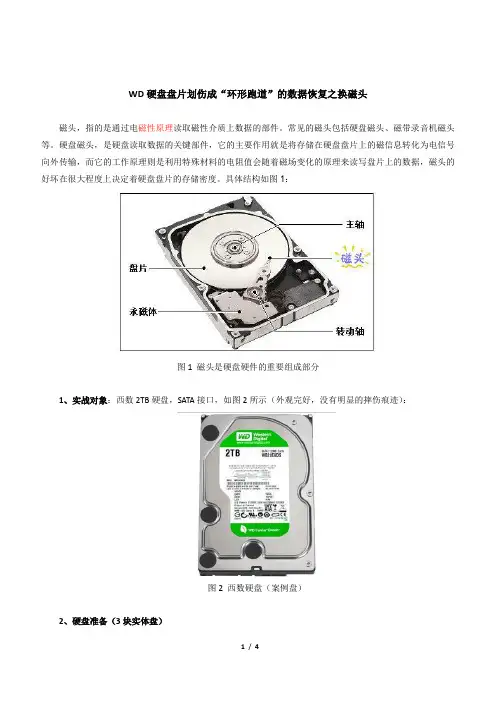

WD硬盘盘片划伤成“环形跑道”的数据恢复之换磁头磁头，指的是通过电磁性原理读取磁性介质上数据的部件。

常见的磁头包括硬盘磁头、磁带录音机磁头等。

硬盘磁头，是硬盘读取数据的关键部件，它的主要作用就是将存储在硬盘盘片上的磁信息转化为电信号向外传输，而它的工作原理则是利用特殊材料的电阻值会随着磁场变化的原理来读写盘片上的数据，磁头的好坏在很大程度上决定着硬盘盘片的存储密度。

具体结构如图1：图1磁头是硬盘硬件的重要组成部分1、实战对象：西数2TB硬盘，SATA接口，如图2所示（外观完好，没有明显的摔伤痕迹）：图2西数硬盘（案例盘）2、硬盘准备（3块实体盘）（1）恢复盘A：有故障、存储有需要提取的数据（2）镜像盘B：镜像拷贝数据，后期分析（3）配件盘C：更换磁头（与A同型号、同批次）3、故障现象：第一天晚上正常使用，断电，第二天连接电脑后，硬盘无法识别，并伴有不正常的敲打声。

4、故障原因：经效率源工程师初期检测，硬盘磁头有损坏，盘片有严重伤痕（送来前，硬盘被反复通电，造成损伤），这就是硬盘不识别的原因。

具体如图3所示，A为正常盘片，B为划伤盘片（案例硬盘盘片实景照），中间出现了整整一圈白色的“环形跑道”，划伤程度“惨不忍睹”。

A图是在B图基础上修正处理成正常盘的效果，以对比呈现盘片的划伤程度。

图3硬盘盘片划伤严重（B图）5、数据恢复：故障原因确定后，即可对症下药，正式进入数据恢复环节。

首先，需要解决“磁头故障”，如果更换磁头后可正常读取，恢复工作圆满结束。

如果不行，因为盘片划伤太严重，也不排除还会有其他暂未发现的隐藏故障，就还需要增加其他解决方案。

（1）更换磁头：继续在双百级无尘工作室，将配件盘C的磁头更换到恢复盘A上（磁头匹配），如图4，大约需要半小时。

这里要特别注意，更换磁头必须非常细致，因为每一个细微抖动，都可能会对最后的数据恢复结果造成严重影响。

图4更换磁头必须在无尘环境中（本图主要为展示换磁头的实景，图中的硬盘并非本案例中西数硬盘，而是其他案例中的希捷硬盘）（2）通电测试：完成最复杂的磁头更换工作后，简单通电测试，出现正常寻道，数据恢复取得突破性进展。

硬盘开盘更换磁头处理硬盘是计算机中存储数据的重要组件之一，而磁头则是硬盘读写数据的关键部件。

然而，由于长时间使用或者其他原因，硬盘的磁头可能会出现故障或损坏，导致数据无法读取或写入。

这时，我们需要进行硬盘开盘更换磁头处理。

硬盘开盘更换磁头处理是一项复杂而技术要求较高的任务，需要专业的设备和经验丰富的技术人员进行操作。

下面，我将详细介绍硬盘开盘更换磁头处理的步骤和注意事项。

1. 准备工作在进行硬盘开盘更换磁头处理之前，需要做好以下准备工作：- 一个无尘室环境：由于硬盘内部非常精密，容易受到灰尘等微小颗粒的影响，因此需要在无尘室环境下进行操作，以确保操作的成功和数据的安全。

- 专业的硬盘开盘工具：包括开盘工具、磁头拆卸工具等，这些工具能够帮助我们顺利进行开盘和磁头更换操作。

- 合适的磁头：根据硬盘型号和故障类型，选择合适的磁头进行更换。

2. 开盘操作硬盘开盘是指将硬盘外壳打开，以便进行内部磁头的更换。

开盘操作需要小心谨慎，以免对硬盘造成二次损坏。

- 将硬盘放置在无尘室中，确保环境干净。

- 使用专业的开盘工具打开硬盘外壳，注意避免对硬盘内部元件造成损坏。

- 将硬盘外壳完全打开，暴露出硬盘内部的磁头和盘片。

3. 磁头更换磁头更换是硬盘开盘处理的核心步骤，需要非常小心和精确。

- 使用专业的磁头拆卸工具，将原有故障的磁头拆卸下来。

- 清洁磁头位置：使用无尘室中的专业工具和清洁剂，清洁磁头位置，确保没有灰尘和污垢。

- 安装新磁头：将新的磁头安装到磁头位置，确保与盘片的距离和角度正确，避免对盘片造成损坏。

4. 测试和封盘在进行硬盘开盘更换磁头处理后，需要进行测试和封盘操作，以确保硬盘的正常工作和数据的安全。

- 连接硬盘：将硬盘连接到计算机或专业的硬盘测试设备上，进行读写测试，确保磁头更换成功。

- 数据恢复：如果硬盘中有重要数据需要恢复，可以使用专业的数据恢复工具和方法进行操作。

- 封盘：在确认硬盘工作正常后，使用专业的工具将硬盘封盘，确保硬盘内部元件不再受到外界灰尘和污垢的影响。

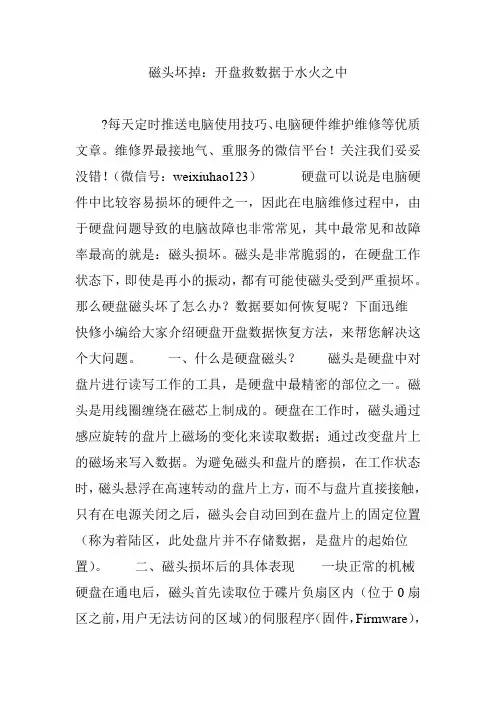

磁头坏掉：开盘救数据于水火之中?每天定时推送电脑使用技巧、电脑硬件维护维修等优质文章。

维修界最接地气、重服务的微信平台！关注我们妥妥没错！（微信号：weixiuhao123）硬盘可以说是电脑硬件中比较容易损坏的硬件之一，因此在电脑维修过程中，由于硬盘问题导致的电脑故障也非常常见，其中最常见和故障率最高的就是：磁头损坏。

磁头是非常脆弱的，在硬盘工作状态下，即使是再小的振动，都有可能使磁头受到严重损坏。

那么硬盘磁头坏了怎么办？数据要如何恢复呢？下面迅维快修小编给大家介绍硬盘开盘数据恢复方法，来帮您解决这个大问题。

一、什么是硬盘磁头？磁头是硬盘中对盘片进行读写工作的工具，是硬盘中最精密的部位之一。

磁头是用线圈缠绕在磁芯上制成的。

硬盘在工作时，磁头通过感应旋转的盘片上磁场的变化来读取数据；通过改变盘片上的磁场来写入数据。

为避免磁头和盘片的磨损，在工作状态时，磁头悬浮在高速转动的盘片上方，而不与盘片直接接触，只有在电源关闭之后，磁头会自动回到在盘片上的固定位置（称为着陆区，此处盘片并不存储数据，是盘片的起始位置）。

二、磁头损坏后的具体表现一块正常的机械硬盘在通电后，磁头首先读取位于碟片负扇区内（位于0扇区之前，用户无法访问的区域）的伺服程序（固件，Firmware），这相当于装载硬盘自身的“操作系统”。

装载完成后，硬盘处于正常工作状态，可操作位于0扇区以后的用户数据。

当磁头损坏后，它无法读取并执行自身的“操作系统”，便“无所适从”地在碟片上四处寻道，有规律地发出“咔咔咔”的异常响声（正常硬盘在寻道时，也会发出轻微的响声，但只有在非常安静的环境下才能听到）。

磁头损坏的表现形式有很多种，它们有些会同时出现，有些单独出现，但均表明硬盘已出现物理故障，需要对硬盘进行断电保护了！具体表现如下：1、系统蓝屏，提示硬盘错误；2、电脑启动时，BIOS提示硬盘无法识别；3、硬盘有规律地发出“咔咔咔”的异常响声（机械响声，这是磁头损坏后给人最直观的感受，此时切忌给硬盘重复通电，防止磁头划伤盘片，造成无法挽回的损失）；4、硬盘有规律地发出“嘀嘀嘀”的异常响声（电子响音）；5、硬盘通电不转（电机损坏或电路板损坏）；6、硬盘通电旋转几秒钟后自动停转；7、硬盘产生大量规律性坏道。

硬盘磁头更换（这是一篇非常专业的数据恢复文章，无论新手老手看后都有好处，笔者春节化了好几天时间翻译的。

） 磁头替换的问与答 译者：ZhangYY(以 wjsxy 网名发表） 当今，由于计算机工业发展太快，（硬盘）制造商被迫去跟上这种发展速度，这有时会导致把不够成熟的 产品投入市场，这一倾向无疑会造成产品的质量问题。

硬盘最终与“故障成了朋友”（例如系统检测不到 硬盘等毛病）。

当硬盘敲头或发生各种异响的情况时有 70%意味着磁头或预放坏掉，需要对磁头堆或预放 进行更换。

何谓预放（preamplifier) 预放是一个小芯片，在磁头堆上。

老式硬盘中预放是一种有很多脚的芯片，新式的硬盘使用开放架构型预 放用导电胶粘到或用 BGA 焊接到磁头堆上（见图 1，2）。

图 1 装有开放架构预放的磁头堆（日立 ATMR 系列，2.5"）图 2 架构型预放（西捷酷鱼 4） 修理预放器总是具有一定的困难，因为它们怕静电伤害。

如果必须重焊，应该遵守一些规则来预防手指接 触引起的静电伤害。

简单的规则为：硬盘接地，焊台接地，人体接地，用 12V 焊台。

如何确定磁头故障？ 事实上这就象一个哲学问题。

即使看了硬盘内部，可能仍然没有确定的答案—在这样的情况下，专家们常 常依靠经验和软件。

例如 PC3000 利用伺服区表面检测功能能检测出 IBM，WD 和某些 ST 上的“弱”头。

有 明显可靠性问题的老式硬盘（20 到 512MB)正在逐步坏掉，原因之一恰恰是磁头问题。

图 3 给出了一个“翘 头”的 QT pro 406 兆硬盘。

当然，故障并没有那样频繁，但一旦发生，遇到的地方将完全毁坏。

图 3 “翘头”的 QT pro 406 兆硬盘 LPS 还存在磁头读/写元件失效的问题，这个问题从外部是看不出来的， 但可以用万用表通过测量线圈和导线的 电阻查出。

测量线圈和导线的电阻。

如果预放芯片损坏会引起硬盘敲头，但不是那么简单就能测出。

硬盘开盘更换磁头处理硬盘是计算机中存储数据的重要设备之一，它通常由多个磁盘片组成，每个磁盘片上都有磁头负责读写数据。

然而，由于长时间使用、外部冲击或其他原因，磁头可能会出现故障或损坏，导致硬盘无法正常工作。

在这种情况下，我们需要进行硬盘开盘更换磁头处理。

硬盘开盘更换磁头处理是一项复杂的技术工作，需要经验丰富的专业人员来完成。

下面将详细介绍硬盘开盘更换磁头处理的步骤和要点。

1. 硬盘检测和备份数据：在进行硬盘开盘更换磁头处理之前，首先需要对硬盘进行全面检测，确定磁头是否损坏以及硬盘其他部件的工作状态。

同时，为了防止数据丢失，需要提前备份硬盘中的重要数据。

2. 准备开盘工具和设备：进行硬盘开盘更换磁头处理需要一些特殊的工具和设备，如开盘工具、螺丝刀、吸盘、清洁剂等。

确保这些工具和设备的质量和可靠性，以保证操作的成功和安全。

3. 拆卸硬盘外壳：将硬盘外壳打开，通常需要使用螺丝刀拆卸外壳上的螺丝。

在拆卸过程中要小心操作，避免对硬盘内部造成损坏。

4. 定位磁头位置：在拆卸硬盘外壳后，需要准确地定位磁头的位置。

通常，硬盘上会有标记或指示线来帮助我们确定磁头的位置。

根据标记或指示线，我们可以找到磁头所在的位置，并进行后续的操作。

5. 更换磁头：将损坏的磁头取下，并用新的磁头替换。

在更换磁头时，需要小心操作，避免对其他硬盘部件造成损坏。

确保新磁头与硬盘的接口良好连接，并固定好。

6. 清洁和校正：更换完磁头后，需要对硬盘进行清洁和校正。

使用清洁剂和吸盘清洁磁头和硬盘表面，以确保读写的准确性和稳定性。

同时，还需要对磁头进行校正，使其能够正常读写数据。

7. 组装硬盘外壳：在完成清洁和校正后，将硬盘外壳重新组装起来。

确保螺丝紧固牢固，外壳无松动。

8. 测试和恢复数据：组装完成后，进行硬盘的测试，确保磁头更换处理成功，硬盘能够正常工作。

如果测试通过，可以将备份的数据恢复到硬盘中。

需要注意的是，硬盘开盘更换磁头处理是一项高风险的操作，需要专业的技术和经验。

自己动手更换硬盘磁头恢复数据页面 1 共 6磁头故障对于硬盘上的数据来说无疑是一个噩梦，但是通过更换磁头来恢复数据也绝不是那么神秘。

就更换磁头这一方法来说，不仅需要洁净的环境，还需要工程师具有一定的知识基础和经验技巧。

这项工作似乎看起来很有趣，不过，如果确实需要恢复硬盘上的数据，还是应该依靠专业的数据恢复机构。

E目的：演示Maxtor d540x-4k020h1 (20GB 5400 RPM，单碟)更换磁头的方法。

警告/免责声明：1) 如果使用本文的方法造成的损坏，本人不承担责任。

所有风险应该由你自己承担。

打开硬盘后你的硬盘的质保将失效！成功的可能性是未知的，你读完本文后你会了解这一个工作的可行性。

如果你有损坏的硬盘并且想卖掉，请联系我。

谢谢。

2)打开硬盘的盘体会对硬盘上的数据造成永久的损坏。

3)永磁体的姿态不能改变。

在卸下上磁铁之前应记住它原来的位置。

问题描述：我的一个开公司的朋友的硬盘上保存有大量的数据。

他的一台Dell计算机在使用了仅一年，而且他从来没有备份那台计算机上的数据。

无须多言，他的硬盘突然损坏了。

经过仔细观察，我发现那块硬盘在加电后没有起转。

似乎硬盘的电路板损坏了，或者主轴电机烧毁了。

硬盘上的数据并不是非常重要，只是想尽可能的进行恢复。

他的公司负担不起专业数据恢复公司的服务报价--通常是$1500 到 $5000 美元。

他决定如果不能找到便宜的解决方案的话，就放弃他的数据。

我决定接受这一挑战；我知道即使失败那么事情也不会变的更糟。

困难：我首先检查硬盘的电路板，看是否有明显的损坏（比如，烧痕）。

但是并没有什么发现；我记起当硬盘加电后，硬盘有一丝抖动，所以主轴电机上应该是有电压的--至少在最开始的几秒钟。

如果主轴电机上有电压，而且它试图启动然后又停止，说明主轴电机或者是卡住了，或者是电压不足。

我快速的打开硬盘的盘体，发现主轴电机并没有被卡住。

然后我合上硬盘的盘体，开始检查硬盘的电路板。

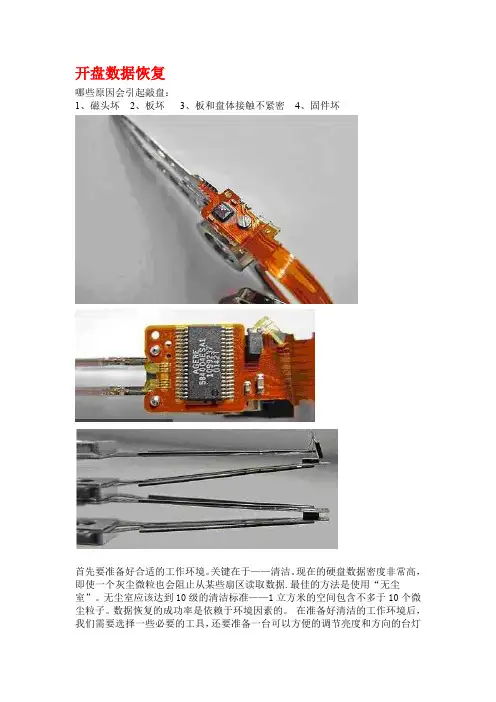

开盘数据恢复哪些原因会引起敲盘：1、磁头坏2、板坏3、板和盘体接触不紧密4、固件坏首先要准备好合适的工作环境。

关键在于——清洁。

现在的硬盘数据密度非常高，即使一个灰尘微粒也会阻止从某些扇区读取数据.最佳的方法是使用“无尘室”。

无尘室应该达到10级的清洁标准——1立方米的空间包含不多于10个微尘粒子。

数据恢复的成功率是依赖于环境因素的。

在准备好清洁的工作环境后，我们需要选择一些必要的工具，还要准备一台可以方便的调节亮度和方向的台灯和PC电源。

最后还需要一些酒精，手套，口罩和帽子：因为人体本身也是污垢的来源——头发中有灰尘，手指上有油脂——因此应避免这些因素影响硬盘。

在做好以上准备之后，我们就可以开始代换磁头了。

我们需要做的第一件事是：练习，开盘最好的技巧就是多练习。

选择备件的原则是：硬盘的型号要一致，主轴电机和VCM控制器芯片和读写信道芯片要一致。

磁头代换兼容性特征属系/生产商固件国家PN号其它特征Maxtor(所有系列)++-X, X, X, X中的第三个字符应一致Fujitsu（所有系列）-+-固件版本号（xx-Xxxx）中的第一个字符应一致IBM（AVER以前的系列）+++IBM（AVER以后的系列）+++磁头与MLC码之间有严格的对应关系，所以MLC码必须一致Hitachi 3.5'+-+CPU固件版本须一致Hitachi 2.5'-+-PCB版本须一致Quantum（Plus AS 以前+--的系列）Quantum Plus AS, D540X++-HA上的子母必须一致Toshiba-+-Fujitsu 2.5'++-Western Digital+--DCM码中的第6个字符（最好也包括第5个字符）必须一致Samsung-+-盘体背后的标签上的字符串的第四个字符应一致Seagate++-所谓“打磨的硬盘”是指通过更改某些参数，关掉损坏的磁头，更改固件版本等来修复损坏的硬盘，以在二手市场上出售。

硬盘磁头更换（这是一篇非常专业的数据恢复文章，无论新手老手看后都有好处，笔者春节化了好几天时间翻译的。

） 磁头替换的问与答 译者：ZhangYY(以 wjsxy 网名发表） 当今，由于计算机工业发展太快，（硬盘）制造商被迫去跟上这种发展速度，这有时会导致把不够成熟的 产品投入市场，这一倾向无疑会造成产品的质量问题。

硬盘最终与“故障成了朋友”（例如系统检测不到 硬盘等毛病）。

当硬盘敲头或发生各种异响的情况时有 70%意味着磁头或预放坏掉，需要对磁头堆或预放 进行更换。

何谓预放（preamplifier) 预放是一个小芯片，在磁头堆上。

老式硬盘中预放是一种有很多脚的芯片，新式的硬盘使用开放架构型预 放用导电胶粘到或用 BGA 焊接到磁头堆上（见图 1，2）。

图 1 装有开放架构预放的磁头堆（日立 ATMR 系列，2.5"）图 2 架构型预放（西捷酷鱼 4） 修理预放器总是具有一定的困难，因为它们怕静电伤害。

如果必须重焊，应该遵守一些规则来预防手指接 触引起的静电伤害。

简单的规则为：硬盘接地，焊台接地，人体接地，用 12V 焊台。

如何确定磁头故障？ 事实上这就象一个哲学问题。

即使看了硬盘内部，可能仍然没有确定的答案—在这样的情况下，专家们常 常依靠经验和软件。

例如 PC3000 利用伺服区表面检测功能能检测出 IBM，WD 和某些 ST 上的“弱”头。

有 明显可靠性问题的老式硬盘（20 到 512MB)正在逐步坏掉，原因之一恰恰是磁头问题。

图 3 给出了一个“翘 头”的 QT pro 406 兆硬盘。

当然，故障并没有那样频繁，但一旦发生，遇到的地方将完全毁坏。

图 3 “翘头”的 QT pro 406 兆硬盘 LPS 还存在磁头读/写元件失效的问题，这个问题从外部是看不出来的， 但可以用万用表通过测量线圈和导线的 电阻查出。

测量线圈和导线的电阻。

如果预放芯片损坏会引起硬盘敲头，但不是那么简单就能测出。

硬功夫！更换磁头实现硬盘数据恢复现在，硬盘的容量越来越大，给我们的工作带来了极大的方便。

但是，硬盘的脆弱使得他一旦出现问题。

我们又没有及时备份，后果将是带来无法估量的损失。

幸好，目前在国内出现的一个新兴行业"数据恢复"，使得我们遇到数据丢失，病毒破坏，误删除，误ghost，硬件故障。

等不幸后可以极大地挽救重要数据，从而减少损失。

今天介绍的是大家最为关心，最为好奇，也很少见到的硬盘开盘更换磁头处理。

首先我们要了解一下磁头与盘片的关系，大家都知道，数据是以磁记录方式存储在盘片上的，读取和写入都靠磁头来完成。

然而，磁头并不是贴在盘片上读取的，由于磁盘的高速旋转，使得磁头利用“温彻斯特/Winchester”技术悬浮在盘片上。

这使得硬盘磁头在使用中几乎是不磨损的，这使得数据存储非常稳定，硬盘寿命也大大增长。

但磁头也是非常脆弱的，在硬盘工作状态下，即使是再小的振动，都有可能使磁头受到严重损坏。

由于盘片是工作在无尘环境下，所以，我们在处理磁头故障，也就是更换磁头时，都必须在无尘室内完成，而且还要有扎实的基本功，熟练的技巧，才能使成功率大大提高数据恢复。

现在我们就来边看图片。

边了解更换磁头的具体过程。

首先，开盘需要特定的条件和工具，无尘环境是必不可少的，其次我们可以从图中看到还需要医用手套，美工刀，尖嘴钳，直头和弯头镊子，螺丝刀(一字和t8)这次我们要更换磁头的硬盘是某客户的一个迈拓120g 硬盘，故障情况是工作后不认盘，电机转，有敲头声。

首先，我们用美工刀小心地揭开硬盘上的保修标签。

接下来当然是拆除top上的所有螺丝，为了工作效率，外面不是要求很高的螺丝，我们可以用电动起子去卸。

我们小心的将螺丝放在培养皿里，打开top，我们就可以一览无遗地看到硬盘的内部结构了，我们可以清楚地看到组成硬盘的各个组件，包括底座base，马达moter，磁盘disc，磁头eblk，和已经打开的顶盖top。

打开盘腔以后，我们首先要拆除磁头eblk与主板pcba的连接线。
