硬盘更换磁头全过程图文版

教你自己动手更换硬盘磁头恢复数据页面 1 共 6E目的：演示Maxtor d540x-4k020h1 (20GB 5400 RPM，单碟)更换磁头的方法。

警告/免责声明：1) 假如使用本文的方法造成的损坏，本人不承担责任。

所有风险应该由你自己承担。

打开硬盘后你的硬盘的质保将失效！成功的可能性是未知的，你读完本文后你会熟悉这一个工作的可行性。

假如你有损坏的硬盘同时想卖掉，请联系我。

谢谢。

2)打开硬盘的盘体会对硬盘上的数据造成永久的损坏。

3)永磁体的姿态不能改变。

在卸下上磁铁之前应记住它原先的位置。

问题描述：我的一个开公司的朋友的硬盘上储存有大量的数据。

他的一台Dell计算机在使用了仅一年，而且他从来没有备份那台计算机上的数据。

无须多言，他的硬盘突然损坏了。

通过认真观察，我发现那块硬盘在加电后没有起转。

大概硬盘的电路板损坏了，或者者主轴电机烧毁了。

硬盘上的数据并不是非常重要，只是想尽可能的进行恢复。

他的公司负担不起专业数据恢复公司的服务报价--通常是$1500 到$5000 美元。

他决定假如不能找到便宜的解决方案的话，就放弃他的数据。

我决定同意这一挑战；我明白即使失败那么情况也不可能变的更糟。

困难：我首先检查硬盘的电路板，看是否有明显的损坏（比如，烧痕）。

但是并没有什么发现；我记起当硬盘加电后，硬盘有一丝抖动，因此主轴电机上应该是有电压的--至少在最开始的几秒钟。

假如主轴电机上有电压，而且它试图启动然后又停止，说明主轴电机或者者是卡住了，或者者是电压不足。

我快速的打开硬盘的盘体，发现主轴电机并没有被卡住。

然后我合上硬盘的盘体，开始检查硬盘的电路板。

我移开电路板逐个的用绝缘胶带盖住电路板与盘体之间的触点。

在试验了几个触点后，我发现有一个触点被盖住后（然后将电路板安装到硬盘上）硬盘可起转。

不幸的是，计算机的BIOS不能检测到硬盘，磁头也是不受操纵的。

硬盘起转后，磁头反复的撞击限位器。

这说明这个触电与操纵磁头的运动有关。

移动硬盘磁头可以换吗
推荐文章
移动硬盘磁头可以修吗热度：教师竞聘演讲稿_老师找工作可以看看热度：超好听的可以当铃声的英文歌曲推荐热度：动感背景音乐歌曲推荐热度：最新非主流好听的歌曲有哪些热度：
网友们知道怎么更换硬盘的磁头吗?下面是店铺带来移动硬盘磁头可以换吗的内容，欢迎阅读!
移动硬盘换磁头方法：
前奏我们就需要准备好使用的工具，开启我们探索硬盘内构之旅挑开螺丝封口处的密封标签
卸下盖板上螺丝，硬盘上的封口螺丝比较特殊哦，注意看
盖板打开之后内部结构基本可观察到，组件包括有底座base,马达moter,磁盘disc,磁头eblk等主要组成之一，缺一不可
小心翼翼将内部排线接口拔下，将磁头套件小心翼翼拿出，更要求小心不让让异物掉落于光亮的磁盘面上，一不小心将可能会捣毁所有数据
将磁盘探头小心剥离于磁盘表面
卸掉磁头机构螺丝将其取下，硬盘的容量越大，磁盘数量越多，依次间隙隔开叠加，同时磁头数量也有多个
如果说是要更换新的磁头就按照上面的做法，直接更换新的即可，比如在一些硬盘数据恢复公司，都是用此种方法跟换，完毕后即可将硬盘上的数据复制出来，自己若有这方面的动手能力且细心的朋友在遇到硬盘坏掉而数据有很重要不妨可以尝试自己动手，在数据恢复公司一般收费比较昂贵。

以上就是这节讲到关于硬盘的内构拆件方法!。

硬盘结构原理磁道,扇区和柱面图示/pspio/blog/item/313592607bd09b4feaf8f865.html/blog/185252硬盘工作原理（转）硬盘结构原理磁道,扇区和柱面图示我们知道硬盘中是由一片片的磁盘组成的,大家可能没有打开过硬盘,没见过它具体是什么样.不过这不要紧.我们只要理解了什么是磁道,扇区和柱面就够了.在下图中,我们可以看到一圈圈被分成18(假设)等分的同心圆,这些同心圆就是磁道(见图).不过真打开硬盘你可看不到.它实际上是被磁头磁化的同心圆.如图可以说是被放大了的磁盘片.那么扇区就是每一个磁道中被分成若干等分的区域.相邻磁道是有间隔的,这是因为磁化单元太近会产生干扰.一个小软盘有80个磁道,硬盘嘛要远远大于此值,有成千上万的磁道.每个柱面包括512个字节。

那么什么是柱面呢?看下图,我们假设它只有3片.每一片中的磁道数是相等的.从外圈开始,磁道被分成0磁道,1磁道,2磁道......具有相同磁道编号的同心圆组成柱面,那么这柱面就像一个没了底的铁桶.哈哈,这么一说,你也知道了,柱面数就是磁盘上的磁道数.每个磁面都有自己的磁头.也就是说,磁面数等于磁头数.硬盘的容量=柱面数(CYLINDER)*磁头数(HEAD)*扇区数(SECTOR)*512B.这下你也可以计算硬盘的一些参数了.什么是簇？文件系统是操作系统与驱动器之间的接口，当操作系统请求从硬盘里读取一个文件时，会请求相应的文件系统（FAT 16/32/NTFS）打开文件。

扇区是磁盘最小的物理存储单元，但由于操作系统无法对数目众多的扇区进行寻址，所以操作系统就将相邻的扇区组合在一起，形成一个簇，然后再对簇进行管理。

每个簇可以包括2、4、8、16、32或64个扇区。

显然，簇是操作系统所使用的逻辑概念，而非磁盘的物理特性。

为了更好地管理磁盘空间和更高效地从硬盘读取数据，操作系统规定一个簇中只能放置一个文件的内容，因此文件所占用的空间，只能是簇的整数倍；而如果文件实际大小小于一簇，它也要占一簇的空间。

磁头靠近主轴接触的表面，即线速度最小的地方，是一个特殊的区域，它不存放任何数据，称为启停区或着陆区（Landing Zone），启停区外就是数据区。

在最外圈，离主轴最远的地方是“0”磁道，硬盘数据的存放就是从最外圈开始的。

那么，磁头是如何找到“0”磁道的位置的呢？在硬盘中还有一个叫“0”磁道检测器的构件，它是用来完成硬盘的初始定位。

“0”磁道是如此的重要，以致很多硬盘仅仅因为“0”磁道损坏就报废，这是非常可惜的。

早期的硬盘在每次关机之前需要运行一个被称为Parking的程序，其作用是让磁头回到启停区。

现代硬盘在设计上已摒弃了这个虽不复杂却很让人不愉快的小缺陷。

硬盘不工作时，磁头停留在启停区，当需要从硬盘读写数据时，磁盘开始旋转。

旋转速度达到额定的高速时，磁头就会因盘片旋转产生的气流而抬起，这时磁头才向盘片存放数据的区域移动。

盘片旋转产生的气流相当强，足以使磁头托起，并与盘面保持一个微小的距离。

这个距离越小，磁头读写数据的灵敏度就越高，当然对硬盘各部件的要求也越高。

早期设计的磁盘驱动器使磁头保持在盘面上方几微米处飞行。

稍后一些设计使磁头在盘面上的飞行高度降到约0.1μm～0.5μm，现在的水平已经达到0.005μm～0.01μm，这只是人类头发直径的千分之一。

气流既能使磁头脱离开盘面，又能使它保持在离盘面足够近的地方，非常紧密地跟随着磁盘表面呈起伏运动，使磁头飞行处于严格受控状态。

磁头必须飞行在盘面上方，而不是接触盘面，这种位置可避免擦伤磁性涂层，而更重要的是不让磁性涂层损伤磁头。

但是，磁头也不能离盘面太远，否则，就不能使盘面达到足够强的磁化，难以读出盘上的磁化翻转（磁极转换形式，是磁盘上实际记录数据的方式）。

硬盘驱动器磁头的飞行悬浮高度低、速度快，一旦有小的尘埃进入硬盘密封腔内，或者一旦磁头与盘体发生碰撞，就可能造成数据丢失，形成坏块，甚至造成磁头和盘体的损坏。

所以，硬盘系统的密封一定要可靠，在非专业条件下绝对不能开启硬盘密封腔，否则，灰尘进入后会加速硬盘的损坏。

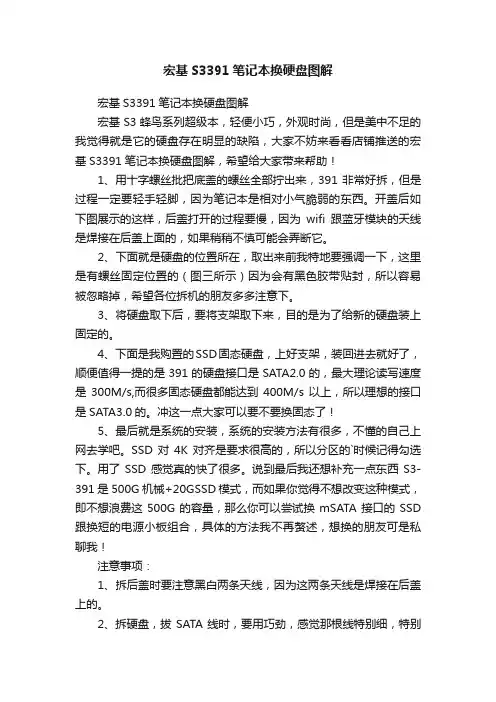

宏基S3391笔记本换硬盘图解宏基S3391笔记本换硬盘图解宏基S3蜂鸟系列超级本，轻便小巧，外观时尚，但是美中不足的我觉得就是它的硬盘存在明显的缺陷，大家不妨来看看店铺推送的宏基S3391笔记本换硬盘图解，希望给大家带来帮助！1、用十字螺丝批把底盖的螺丝全部拧出来，391非常好拆，但是过程一定要轻手轻脚，因为笔记本是相对小气脆弱的东西。

开盖后如下图展示的这样，后盖打开的过程要慢，因为wifi跟蓝牙模块的天线是焊接在后盖上面的，如果稍稍不慎可能会弄断它。

2、下面就是硬盘的位置所在，取出来前我特地要强调一下，这里是有螺丝固定位置的（图三所示）因为会有黑色胶带贴封，所以容易被忽略掉，希望各位拆机的朋友多多注意下。

3、将硬盘取下后，要将支架取下来，目的是为了给新的硬盘装上固定的。

4、下面是我购置的SSD固态硬盘，上好支架，装回进去就好了，顺便值得一提的是391的硬盘接口是SATA2.0的，最大理论读写速度是300M/s,而很多固态硬盘都能达到400M/s以上，所以理想的接口是SATA3.0的。

冲这一点大家可以要不要换固态了！5、最后就是系统的安装，系统的安装方法有很多，不懂的自己上网去学吧。

SSD对4K对齐是要求很高的，所以分区的`时候记得勾选下。

用了SSD感觉真的快了很多。

说到最后我还想补充一点东西S3-391是500G机械+20GSSD模式，而如果你觉得不想改变这种模式，即不想浪费这500G的容量，那么你可以尝试换mSATA接口的SSD 跟换短的电源小板组合，具体的方法我不再赘述，想换的朋友可是私聊我！注意事项：1、拆后盖时要注意黑白两条天线，因为这两条天线是焊接在后盖上的。

2、拆硬盘，拔SATA线时，要用巧劲，感觉那根线特别细，特别容易断。

【宏基S3391笔记本换硬盘图解】。

现在,硬盘的容量越来越大,给我们的工作带来了极大的方便.但是,硬盘的脆弱使得他一旦出现问题.我们又没有及时备份,后果将是带来无法估量的损失.幸好,目前在国内出现的一个新兴行业"数据恢复",使得我们遇到数据丢失,病毒破坏,误删除,误ghost,硬件故障...等不幸后可以极大地挽救重要数据,从而减少损失.今天介绍的是大家最为关心,最为好奇,也很少见到的硬盘开盘更换磁头处理.首先我们要了解一下磁头与盘片的关系,大家都知道,数据是以磁记录方式存储在盘片上的,读取和写入都靠磁头来完成.然而,磁头并不是贴在盘片上读取的,由于磁盘的高速旋转,使得磁头利用“温彻斯特/Winchester”技术悬浮在盘片上.这使得硬盘磁头在使用中几乎是不磨损的,这使得数据存储非常稳定,硬盘寿命也大大增长.但磁头也是非常脆弱的,在硬盘工作状态下,即使是再小的振动,都有可能使磁头受到严重损坏.由于盘片是工作在无尘环境下,所以,我们在处理磁头故障,也就是更换磁头时,都必须在无尘室内完成,而且还要有扎实的基本功,熟练的技巧,才能使成功率大大提高上海数据恢复.现在我们就来边看图片.边了解更换磁头的具体过程首先,开盘需要特定的条件和工具,无尘环境是必不可少的,其次我们可以从图中看到还需要医用手套,美工刀,尖嘴钳,直头和弯头镊子,螺丝刀(一字和t8)这次我们要更换磁头的硬盘是某客户的一个迈拓120g硬盘,故障情况是工作后不认盘,电机转,有敲头声.首先,我们用美工刀小心地揭开硬盘上的保修标签.接下来当然是拆除top上的所有螺丝,为了工作效率,外面不是要求很高的螺丝,我们可以用电动起子去卸.本帖隐藏的内容我们小心的将螺丝放在培养皿里,打开top,我们就可以一览无遗地看到硬盘的内部结构了,我们可以清楚地看到组成硬盘的各个组件,包括底座base,马达moter,磁盘disc,磁头eblk,和已经打开的顶盖top......打开盘腔以后,我们首先要拆除磁头eblk与主板pcba的连接线.这里,我们就不选用电动起子了,改用手工拆除,这样可以大大地降低失误而造成的严重后果,盘片是需要特别保护的,不允许有任何物体掉落在上面.接下来我们来拆vcm组件中的钕磁铁,钕磁铁的吸力是非常大的,我们要非常当心,左手用力按住盘腔,右手紧握尖嘴钳,将钕磁铁取下.然后我们需要把磁头从盘片上停靠区移出来,移出盘片,这样才可以将磁头拆下.我们用一字螺丝刀小心地拆下磁头,用左手按住磁头,避免磁头碰到任何东西.小心翼翼地手拿vcm,把坏磁头取下.这张图上我们可以清楚的看到,这个120g的迈拓盘有3个磁头,上面两个(并着),下面一个独立的.盘片数目是2片.取下磁头以后,我们找出和坏磁头同一型号的磁头去更换,我们找来事先准备好,存放在培养皿里的备用磁头.小心地将其装在盘腔上,尤其是磁头不能碰到任何东西,因为磁头是非常脆弱的,上面的簧片稍微受到力就会变形,一旦磁头变形,即宣告这个磁头的报废.接下来这个步骤是关键中的关键了,工程师的基本功和经验都体现在这里了,这里失误,将严重损坏新换上的磁头,这个步骤就是磁头上盘片,工程师用镊子将磁头挑开,直至3个磁头全部放到盘片上,当然,磁头数目越多也就意味着难度越大.把磁头移到盘片上的磁头停靠区把磁头与pcba的连接线固定好安装vcm组件......ok,我们已经安装好盘腔里面的所有东西了.仔细检查一下就可以关上top了最后一步.安装top,上螺丝当然要注意顺序,不要一次上紧,先对角上齐螺丝,然后在对角依次拧紧每个螺丝......呵呵,一切的努力终于换来了成果,接上pc检测一下,顺便用耳朵听一下,硬盘已经可以正常认盘了,盘片没有问题的话可以直接挂负盘直接复制数据,如果盘片有问题,我们就需要用软件来跳过坏道恢复数据.......。

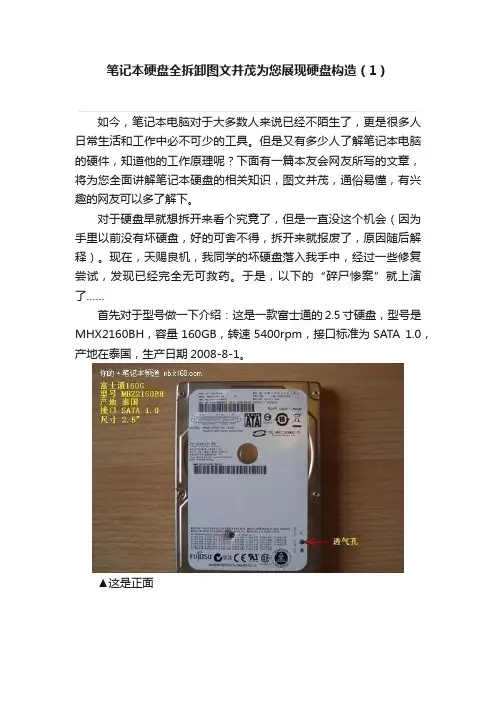

笔记本硬盘全拆卸图文并茂为您展现硬盘构造（1）如今，笔记本电脑对于大多数人来说已经不陌生了，更是很多人日常生活和工作中必不可少的工具。

但是又有多少人了解笔记本电脑的硬件，知道他的工作原理呢？下面有一篇本友会网友所写的文章，将为您全面讲解笔记本硬盘的相关知识，图文并茂，通俗易懂，有兴趣的网友可以多了解下。

对于硬盘早就想拆开来看个究竟了，但是一直没这个机会（因为手里以前没有坏硬盘，好的可舍不得，拆开来就报废了，原因随后解释）。

现在，天赐良机，我同学的坏硬盘落入我手中，经过一些修复尝试，发现已经完全无可救药。

于是，以下的“碎尸惨案”就上演了……首先对于型号做一下介绍：这是一款富士通的2.5寸硬盘，型号是MHX2160BH，容量160GB，转速5400rpm，接口标准为SATA 1.0，产地在泰国，生产日期2008-8-1。

▲这是正面▲反面▲SATA接口特写注：SATA的全称是Serial Advanced T echnology Attachment （串行高级技术附件，一种基于行业标准的串行硬件驱动器接口），是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接口规范。

这款硬盘使用的接口标准是SATA1.0，150MB/s的外部传输速率。

目前市场上SATA2.0的产品已普及，300MB/s外部传输速率。

有少部分台式机硬盘也已经采用了SATA3.0，600MB/s外部传输速率。

另外：许多人都会误把窄的一边认为是电源接口，宽的一边认为是数据接口，其实恰恰相反，请大家一定要注意。

因为SATA采用串行传输，所以数据线并不需要很多。

（7个数据引脚中只有4个是有定义的，其余3个是空的。

至于每个引脚的功能定义，我凭空背不出，感兴趣的同学可以百度一下“SATA接口定义”很容易找的）。

硬盘存储原理的详细解读-图文硬盘原理的详细解读（一）一、硬盘原理之硬盘的组成硬盘大家一定不会陌生，我们可以把它比喻成是我们电脑储存数据和信息的大仓库。

一般说来，无论哪种硬盘，都是由盘片、磁头、盘片主轴、控制电机、磁头控制器、数据转换器、接口、缓存等几个部份组成。

图1硬盘组成图所有的盘片都固定在一个旋转轴上，这个轴即盘片主轴。

而所有盘片之间是绝对平行的，在每个盘片的存储面上都有一个磁头，磁头与盘片之间的距离比头发丝的直径还小。

所有的磁头连在一个磁头控制器上，由磁头控制器负责各个磁头的运动。

磁头可沿盘片的半径方向动作，而盘片以每分钟数千转到上万转的速度在高速旋转，这样磁头就能对盘片上的指定位置进行数据的读写操作。

图2盘片组成图由于硬盘是高精密设备，尘埃是其大敌，所以必须完全密封。

二、硬盘原理之硬盘的工作原理硬盘在逻辑上被划分为磁道、柱面以及扇区。

图3磁道、柱面以及扇区硬盘的每个盘片的每个面都有一个读写磁头，磁盘盘面区域的划分如图所示。

图4磁盘盘面区域的划分磁头靠近主轴接触的表面，即线速度最小的地方，是一个特殊的区域，它不存放任何数据，称为启停区或着陆区（LandingZone），启停区外就是数据区。

在最外圈，离主轴最远的地方是“0”磁道，硬盘数据的存放就是从最外圈开始的。

那么，磁头是如何找到“0”磁道的位置的呢？在硬盘中还有一个叫“0”磁道检测器的构件，它是用来完成硬盘的初始定位。

“0”磁道是如此的重要，以致很多硬盘仅仅因为“0”磁道损坏就报废，这是非常可惜的。

早期的硬盘在每次关机之前需要运行一个被称为Parking的程序，其作用是让磁头回到启停区。

现代硬盘在设计上已摒弃了这个虽不复杂却很让人不愉快的小缺陷。

硬盘不工作时，磁头停留在启停区，当需要从硬盘读写数据时，磁盘开始旋转。

旋转速度达到额定的高速时，磁头就会因盘片旋转产生的气流而抬起，这时磁头才向盘片存放数据的区域移动。

盘片旋转产生的气流相当强，足以使磁头托起，并与盘面保持一个微小的距离。

硬盘磁头更换（这是一篇非常专业的数据恢复文章，无论新手老手看后都有好处，笔者春节化了好几天时间翻译的。

） 磁头替换的问与答 译者：ZhangYY(以 wjsxy 网名发表） 当今，由于计算机工业发展太快，（硬盘）制造商被迫去跟上这种发展速度，这有时会导致把不够成熟的 产品投入市场，这一倾向无疑会造成产品的质量问题。

硬盘最终与“故障成了朋友”（例如系统检测不到 硬盘等毛病）。

当硬盘敲头或发生各种异响的情况时有 70%意味着磁头或预放坏掉，需要对磁头堆或预放 进行更换。

何谓预放（preamplifier) 预放是一个小芯片，在磁头堆上。

老式硬盘中预放是一种有很多脚的芯片，新式的硬盘使用开放架构型预 放用导电胶粘到或用 BGA 焊接到磁头堆上（见图 1，2）。

图 1 装有开放架构预放的磁头堆（日立 ATMR 系列，2.5"）图 2 架构型预放（西捷酷鱼 4） 修理预放器总是具有一定的困难，因为它们怕静电伤害。

如果必须重焊，应该遵守一些规则来预防手指接 触引起的静电伤害。

简单的规则为：硬盘接地，焊台接地，人体接地，用 12V 焊台。

如何确定磁头故障？ 事实上这就象一个哲学问题。

即使看了硬盘内部，可能仍然没有确定的答案—在这样的情况下，专家们常 常依靠经验和软件。

例如 PC3000 利用伺服区表面检测功能能检测出 IBM，WD 和某些 ST 上的“弱”头。

有 明显可靠性问题的老式硬盘（20 到 512MB)正在逐步坏掉，原因之一恰恰是磁头问题。

图 3 给出了一个“翘 头”的 QT pro 406 兆硬盘。

当然，故障并没有那样频繁，但一旦发生，遇到的地方将完全毁坏。

图 3 “翘头”的 QT pro 406 兆硬盘 LPS 还存在磁头读/写元件失效的问题，这个问题从外部是看不出来的， 但可以用万用表通过测量线圈和导线的 电阻查出。

测量线圈和导线的电阻。

如果预放芯片损坏会引起硬盘敲头，但不是那么简单就能测出。

自己动手更换硬盘磁头恢复数据页面 1 共 6磁头故障对于硬盘上的数据来说无疑是一个噩梦，但是通过更换磁头来恢复数据也绝不是那么神秘。

就更换磁头这一方法来说，不仅需要洁净的环境，还需要工程师具有一定的知识基础和经验技巧。

这项工作似乎看起来很有趣，不过，如果确实需要恢复硬盘上的数据，还是应该依靠专业的数据恢复机构。

E目的：演示Maxtor d540x-4k020h1 (20GB 5400 RPM，单碟)更换磁头的方法。

警告/免责声明：1) 如果使用本文的方法造成的损坏，本人不承担责任。

所有风险应该由你自己承担。

打开硬盘后你的硬盘的质保将失效！成功的可能性是未知的，你读完本文后你会了解这一个工作的可行性。

如果你有损坏的硬盘并且想卖掉，请联系我。

谢谢。

2)打开硬盘的盘体会对硬盘上的数据造成永久的损坏。

3)永磁体的姿态不能改变。

在卸下上磁铁之前应记住它原来的位置。

问题描述：我的一个开公司的朋友的硬盘上保存有大量的数据。

他的一台Dell计算机在使用了仅一年，而且他从来没有备份那台计算机上的数据。

无须多言，他的硬盘突然损坏了。

经过仔细观察，我发现那块硬盘在加电后没有起转。

似乎硬盘的电路板损坏了，或者主轴电机烧毁了。

硬盘上的数据并不是非常重要，只是想尽可能的进行恢复。

他的公司负担不起专业数据恢复公司的服务报价--通常是$1500 到 $5000 美元。

他决定如果不能找到便宜的解决方案的话，就放弃他的数据。

我决定接受这一挑战；我知道即使失败那么事情也不会变的更糟。

困难：我首先检查硬盘的电路板，看是否有明显的损坏（比如，烧痕）。

但是并没有什么发现；我记起当硬盘加电后，硬盘有一丝抖动，所以主轴电机上应该是有电压的--至少在最开始的几秒钟。

如果主轴电机上有电压，而且它试图启动然后又停止，说明主轴电机或者是卡住了，或者是电压不足。

我快速的打开硬盘的盘体，发现主轴电机并没有被卡住。

然后我合上硬盘的盘体，开始检查硬盘的电路板。

现在,硬盘的容量越来越大,给我们的工作带来了极大的方便.但是,硬盘的脆弱使得他一旦出现问题.我们又没有及时备份,后果将是带来无法估量的损失.幸好,目前在国内出现的一个新兴行业"数据恢复",使得我们遇到数据丢失,病毒破坏,误删除,误ghost,硬件故障...等不幸后可以极大地挽救重要数据,从而减少损失.今天介绍的是大家最为关心,最为好奇,也很少见到的硬盘开盘更换磁头处理.首先我们要了解一下磁头与盘片的关系,大家都知道,数据是以磁记录方式存储在盘片上的,读取和写入都靠磁头来完成.然而,磁头并不是贴在盘片上读取的,由于磁盘的高速旋转,使得磁头利用“温彻斯特/Winchester”技术悬浮在盘片上.这使得硬盘磁头在使用中几乎是不磨损的,这使得数据存储非常稳定,硬盘寿命也大大增长.但磁头也是非常脆弱的,在硬盘工作状态下,即使是再小的振动,都有可能使磁头受到严重损坏.由于盘片是工作在无尘环境下,所以,我们在处理磁头故障,也就是更换磁头时,都必须在无尘室内完成,而且还要有扎实的基本功,熟练的技巧,才能使成功率大大提高上海数据恢复.现在我们就来边看图片.边了解更换磁头的具体过程首先,开盘需要特定的条件和工具,无尘环境是必不可少的,其次我们可以从图中看到还需要医用手套,美工刀,尖嘴钳,直头和弯头镊子,螺丝刀(一字和t8)这次我们要更换磁头的硬盘是某客户的一个迈拓120g 硬盘,故障情况是工作后不认盘,电机转,有敲头声.首先,我们用美工刀小心地揭开硬盘上的保修标签.接下来当然是拆除top上的所有螺丝,为了工作效率,外面不是要求很高的螺丝,我们可以用电动起子去卸.我们小心的将螺丝放在培养皿里,打开top,我们就可以一览无遗地看到硬盘的内部结构了,我们可以清楚地看到组成硬盘的各个组件,包括底座base,马达moter,磁盘disc,磁头eblk,和已经打开的顶盖top......打开盘腔以后,我们首先要拆除磁头eblk与主板pcba的连接线.这里,我们就不选用电动起子了,改用手工拆除,这样可以大大地降低失误而造成的严重后果,盘片是需要特别保护的,不允许有任何物体掉落在上面.接下来我们来拆vcm组件中的钕磁铁,钕磁铁的吸力是非常大的,我们要非常当心,左手用力按住盘腔,右手紧握尖嘴钳,将钕磁铁取下.然后我们需要把磁头从盘片上停靠区移出来,移出盘片,这样才可以将磁头拆下.我们用一字螺丝刀小心地拆下磁头,用左手按住磁头,避免磁头碰到任何东西.小心翼翼地手拿vcm,把坏磁头取下.这张图上我们可以清楚的看到,这个120g的迈拓盘有3个磁头,上面两个(并着),下面一个独立的.盘片数目是2片.取下磁头以后,我们找出和坏磁头同一型号的磁头去更换,我们找来事先准备好,存放在培养皿里的备用磁头.小心地将其装在盘腔上,尤其是磁头不能碰到任何东西,因为磁头是非常脆弱的,上面的簧片稍微受到力就会变形,一旦磁头变形,即宣告这个磁头的报废.接下来这个步骤是关键中的关键了,工程师的基本功和经验都体现在这里了,这里失误,将严重损坏新换上的磁头,这个步骤就是磁头上盘片,工程师用镊子将磁头挑开,直至3个磁头全部放到盘片上,当然,磁头数目越多也就意味着难度越大.把磁头移到盘片上的磁头停靠区把磁头与pcba的连接线固定好安装vcm组件......ok,我们已经安装好盘腔里面的所有东西了.仔细检查一下就可以关上top了最后一步.安装top,上螺丝当然要注意顺序,不要一次上紧,先对角上齐螺丝,然后在对角依次拧紧每个螺丝......呵呵,一切的努力终于换来了成果,接上pc检测一下,顺便用耳朵听一下,硬盘已经可以正常认盘了,盘片没有问题的话可以直接挂负盘直接复制数据,如果盘片有问题,我们就需要用软件来跳过坏道恢复数据.......。

现在,硬盘的容量越来越大,给我们的工作带来了极大的方便.但是,硬盘的脆弱使得他一旦出现问题.我们又没有及时备份,后果将是带来无法估量的损失.幸好,目前在国内出现的一个新兴行业"数据恢复",使得我们遇到数据丢失,病毒破坏,误删除,误ghost,硬件故障...等不幸后可以极大地挽救重要数据,从而减少损失.今天介绍的是大家最为关心,最为好奇,也很少见到的硬盘开盘更换磁头处理.首先我们要了解一下磁头与盘片的关系,大家都知道,数据是以磁记录方式存储在盘片上的,读取和写入都靠磁头来完成.然而,磁头并不是贴在盘片上读取的,由于磁盘的高速旋转,使得磁头利用“温彻斯特/Winchester”技术悬浮在盘片上.这使得硬盘磁头在使用中几乎是不磨损的,这使得数据存储非常稳定,硬盘寿命也大大增长.但磁头也是非常脆弱的,在硬盘工作状态下,即使是再小的振动,都有可能使磁头受到严重损坏.由于盘片是工作在无尘环境下,所以,我们在处理磁头故障,也就是更换磁头时,都必须在无尘室内完成,而且还要有扎实的基本功,熟练的技巧,才能使成功率大大提高上海数据恢复.现在我们就来边看图片.边了解更换磁头的具体过程首先,开盘需要特定的条件和工具,无尘环境是必不可少的,其次我们可以从图中看到还需要医用手套,美工刀,尖嘴钳,直头和弯头镊子,螺丝刀(一字和t8)这次我们要更换磁头的硬盘是某客户的一个迈拓120g 硬盘,故障情况是工作后不认盘,电机转,有敲头声.首先,我们用美工刀小心地揭开硬盘上的保修标签.接下来当然是拆除top上的所有螺丝,为了工作效率,外面不是要求很高的螺丝,我们可以用电动起子去卸.我们小心的将螺丝放在培养皿里,打开top,我们就可以一览无遗地看到硬盘的内部结构了,我们可以清楚地看到组成硬盘的各个组件,包括底座base,马达moter,磁盘disc,磁头eblk,和已经打开的顶盖top......打开盘腔以后,我们首先要拆除磁头eblk与主板pcba的连接线.这里,我们就不选用电动起子了,改用手工拆除,这样可以大大地降低失误而造成的严重后果,盘片是需要特别保护的,不允许有任何物体掉落在上面.接下来我们来拆vcm组件中的钕磁铁,钕磁铁的吸力是非常大的,我们要非常当心,左手用力按住盘腔,右手紧握尖嘴钳,将钕磁铁取下.然后我们需要把磁头从盘片上停靠区移出来,移出盘片,这样才可以将磁头拆下. 我们用一字螺丝刀小心地拆下磁头,用左手按住磁头,避免磁头碰到任何东西.小心翼翼地手拿vcm,把坏磁头取下.这张图上我们可以清楚的看到,这个120g的迈拓盘有3个磁头,上面两个(并着),下面一个独立的.盘片数目是2片.取下磁头以后,我们找出和坏磁头同一型号的磁头去更换,我们找来事先准备好,存放在培养皿里的备用磁头.小心地将其装在盘腔上,尤其是磁头不能碰到任何东西,因为磁头是非常脆弱的,上面的簧片稍微受到力就会变形,一旦磁头变形,即宣告这个磁头的报废.接下来这个步骤是关键中的关键了,工程师的基本功和经验都体现在这里了,这里失误,将严重损坏新换上的磁头,这个步骤就是磁头上盘片,工程师用镊子将磁头挑开,直至3个磁头全部放到盘片上,当然,磁头数目越多也就意味着难度越大.把磁头移到盘片上的磁头停靠区把磁头与pcba的连接线固定好安装vcm组件......ok,我们已经安装好盘腔里面的所有东西了.仔细检查一下就可以关上top了最后一步.安装top,上螺丝当然要注意顺序,不要一次上紧,先对角上齐螺丝,然后在对角依次拧紧每个螺丝......呵呵,一切的努力终于换来了成果,接上pc检测一下,顺便用耳朵听一下,硬盘已经可以正常认盘了,盘片没有问题的话可以直接挂负盘直接复制数据,如果盘片有问题,我们就需要用软件来跳过坏道恢复数据.......。

硬盘磁头更换（这是一篇非常专业的数据恢复文章，无论新手老手看后都有好处，笔者春节化了好几天时间翻译的。

） 磁头替换的问与答 译者：ZhangYY(以 wjsxy 网名发表） 当今，由于计算机工业发展太快，（硬盘）制造商被迫去跟上这种发展速度，这有时会导致把不够成熟的 产品投入市场，这一倾向无疑会造成产品的质量问题。

硬盘最终与“故障成了朋友”（例如系统检测不到 硬盘等毛病）。

当硬盘敲头或发生各种异响的情况时有 70%意味着磁头或预放坏掉，需要对磁头堆或预放 进行更换。

何谓预放（preamplifier) 预放是一个小芯片，在磁头堆上。

老式硬盘中预放是一种有很多脚的芯片，新式的硬盘使用开放架构型预 放用导电胶粘到或用 BGA 焊接到磁头堆上（见图 1，2）。

图 1 装有开放架构预放的磁头堆（日立 ATMR 系列，2.5"）图 2 架构型预放（西捷酷鱼 4） 修理预放器总是具有一定的困难，因为它们怕静电伤害。

如果必须重焊，应该遵守一些规则来预防手指接 触引起的静电伤害。

简单的规则为：硬盘接地，焊台接地，人体接地，用 12V 焊台。

如何确定磁头故障？ 事实上这就象一个哲学问题。

即使看了硬盘内部，可能仍然没有确定的答案—在这样的情况下，专家们常 常依靠经验和软件。

例如 PC3000 利用伺服区表面检测功能能检测出 IBM，WD 和某些 ST 上的“弱”头。

有 明显可靠性问题的老式硬盘（20 到 512MB)正在逐步坏掉，原因之一恰恰是磁头问题。

图 3 给出了一个“翘 头”的 QT pro 406 兆硬盘。

当然，故障并没有那样频繁，但一旦发生，遇到的地方将完全毁坏。

图 3 “翘头”的 QT pro 406 兆硬盘 LPS 还存在磁头读/写元件失效的问题，这个问题从外部是看不出来的， 但可以用万用表通过测量线圈和导线的 电阻查出。

测量线圈和导线的电阻。

如果预放芯片损坏会引起硬盘敲头，但不是那么简单就能测出。

IBM腾龙四代硬盘完全拆解作者: 四川会员马达(2005-06-22 16:09:54)前两天，笔者的IBM腾龙四代60GB硬盘突然坏掉了。

由于硬盘过了保修期，我不打算修理它（因为一般也很难修好），决定响应迪迪的号召，把它拆了写成文章和大家交流。

硬盘的构造硬盘主要由盘片、磁头、盘片转轴及主轴电机、磁头控制器、数据转换器、接口、缓存等几个部分组成。

硬盘中所有的盘片都装在一个旋转轴上，每张盘片之间是平行的，在每个盘片的存储面上有一个磁头，磁头读写数据时与盘片之间的距离比头发丝的直径还小，所有的磁头连在一个磁头控制器上，由磁头控制器负责各个磁头的运动。

磁头可沿盘片的半径方向运动，加上盘片每分钟几千转的高速旋转，磁头就可以定位在盘片的指定位置上进行数据读写操作。

腾龙四代硬盘完全拆解之后的全部零件如图1，零件不多，结构并不复杂。

拆解实战STEP1：首先拧下硬盘正面的十颗六角螺丝，打开上盖后就能看清硬盘内部的全部结构：盘片、磁头控制器、主轴及空气过滤片（图2）。

可以看到，该硬盘采用了3片盘片，3个磁头。

因此，单碟的容量为20GB，每个盘片只采用了一面保存数据。

对于存有重要数据的硬盘，切勿进行此操作！因为一旦打开上盖，盘片接触到外界空气和灰尘，整个硬盘就损坏了。

STEP2：取下硬盘背面固定控制电路板的螺丝，拔下与主轴电机相连的信号排线后，就可以轻松取下控制电路板（图3）。

硬盘的控制电路板大多采用贴片式元件焊接，包括主轴调速电路、磁头驱动与伺服定位电路、读写电路、控制与接口电路等。

在电路板上还有一块高效的单片机 ROM 芯片，其固化的软件可以进行硬盘的初始化，执行加电和启动主轴电机，加电初始寻道、定位以及故障检测等。

在电路板上还安装有容量不等的高速缓存芯片。

可以看见电路板上有单片机ROM芯片、缓存芯片和读写通道芯片（图4）。

STEP3：分别取下定位卡子、磁头控制器芯片的螺丝，取下定位卡子，再把磁头臂轻轻滑出轨道，就可以取下整个磁头控制器（图5、6）。

希捷硬盘更换头的操作步骤详细案例讲解---案例来自用户咨询用户在对硬盘进行换头后，一直敲盘，无法进行下一步操作，我们为大家总结一下使用DFL 数据恢复设备处理这类情况的方法。

上图为用户截图出来的原盘参数
第一步：我们更换磁头应该查看信息中“PreampType”这个参数，上图中PreampType 参数为“5A14”，我们需要找这个编号一样为最匹配，找；不到可以找编号相近的替换。

第二步：把原盘及备件盘的ROM读出，做好备份
第三步：换好磁头后，使用程序上的ROM磁头适配，生成一个匹配rom
第四步：将适配出新的Rom写回
这样在换头之后可以避免磁头敲盘的问题，有些时候我们换头后编号对上的情况下，有些不用适配ROM也是可以正常操作的。

大家可以根据现实情况处理问题。

硬盘拆解图解1TB Seagate ST31000333AS这块绿色电路版，由SA TA接头、电源接头组成的板子称为印刷回路板，简称PCB。

PCB内含电路零组件。

而黑色铝质外壳内部组件称为磁头和硬盘组件，通称为HDA。

而铝质外壳则称为硬盘基底。

现在拆卸PCB电路板并翻到反面，检视反面的电子零组件。

MCU控制器硬盘PCB上最大控制器为MCU （Micro Controller Unit），MCU主要功能：1、计算读写通道A/D，D/A2、掌控全盘硬盘运作状况。

3、MCU 另担当的Protocol 与控制器间的转换。

DDR DRAMDDR DRAM 32MB ，实际上32MB Cache 部份会被硬盘挪用放入硬盘运作程序。

前言已叙述，硬盘如同一个embedded system 。

需要加载OS运作。

VCM控制器下一个芯片是V oice Coil Motor controller，通称VCM控制器。

这是PCB板上最耗电的芯片，VCM控制器控制电机马达的转动及磁头移动及定位，VCM控制器可在高达工作温度Flash芯片Flash芯片储存部分的硬盘韧体与模块在盘片上位置DA TA，当你通电启动硬盘时，MCU芯片会读取Flash芯片内的数据到内存内并且开始编码。

如果缺少了这样的步骤，硬盘无法运转。

有时候，某些厂牌的硬盘PCB板上并没有Flash芯片，这表示原本Flash 芯片内的数据已存在MCU芯片内了。

震动传感器震动传感器可以感应硬盘多余的震动并且传送讯号给VCM控制器，VCM控制器接受讯号以后马上停止并复位磁头，在某些情况下，甚至会停止盘片转动，这个理论上会保护硬盘免于受损，但是实际上并无法达成保护的目的，所以请好好保护硬盘，别摔落、碰撞!在某些硬盘中，震动传感器可以感测轻微振动，而VCM控制器可以藉由震动传感器传送的讯号调整磁头的运动，这样的硬盘通常都会配有两组以上的震动传感器。

二级体另外一个保护的零组件是瞬态电压抑制二极管（Transient V oltage Suppression diode）或简称为TVS二极管。
