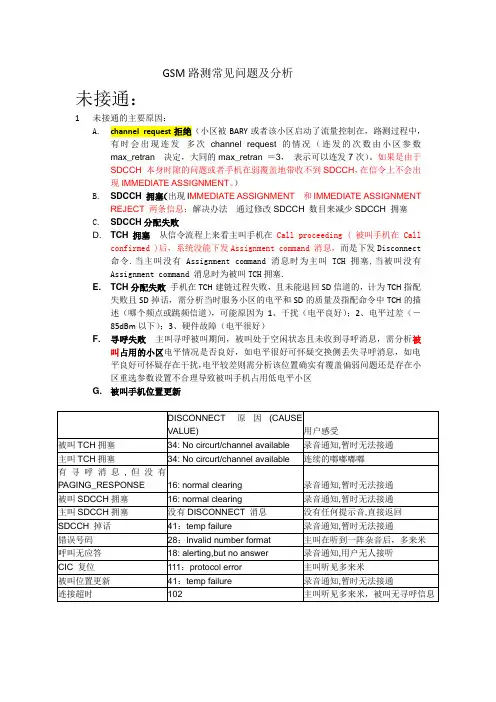

GSM路测常见问题及分析未接通：1未接通的主要原因：A.channel request拒绝（小区被BARY或者该小区启动了流量控制在，路测过程中，有时会出现连发多次channel request 的情况（连发的次数由小区参数max_retran 决定，大同的max_retran ＝3，表示可以连发7次）。

如果是由于SDCCH 本身时隙的问题或者手机在弱覆盖地带收不到SDCCH，在信令上不会出现IMMEDIATE ASSIGNMENT。

）B.SDCCH 拥塞（出现I MMEDIATE ASSIGNMENT 和IMMEDIATE ASSIGNMENTREJECT 两条信息；解决办法通过修改SDCCH 数目来减少SDCCH 拥塞C.SDCCH分配失败D. TCH拥塞从信令流程上来看主叫手机在Call proceeding ( 被叫手机在 Callconfirmed )后，系统没能下发Assignment command 消息，而是下发Disconnect命令.当主叫没有Assignment command 消息时为主叫TCH拥塞,当被叫没有Assignment command 消息时为被叫TCH拥塞.E. TCH分配失败手机在TCH建链过程失败，且未能退回SD信道的，计为TCH指配失败且SD掉话，需分析当时服务小区的电平和SD的质量及指配命令中TCH的描述（哪个频点或跳频信道），可能原因为1、干扰（电平良好）；2、电平过差（－85dBm以下）；3、硬件故障（电平很好）F. 寻呼失败主叫寻呼被叫期间，被叫处于空闲状态且未收到寻呼消息，需分析被叫占用的小区电平情况是否良好，如电平很好可怀疑交换侧丢失寻呼消息，如电平良好可怀疑存在干扰，电平较差则需分析该位置确实有覆盖偏弱问题还是存在小区重选参数设置不合理导致被叫手机占用低电平小区G. 被叫手机位置更新掉话:I. 按阶段分SDCCH掉话和TCH掉话按判决条件分：射频掉话、切换掉话和网络侧掉话SDCCH掉话上行覆盖：1手机发射信号强度（900M 2w 33dbm/1800M 1w 30dbm）。

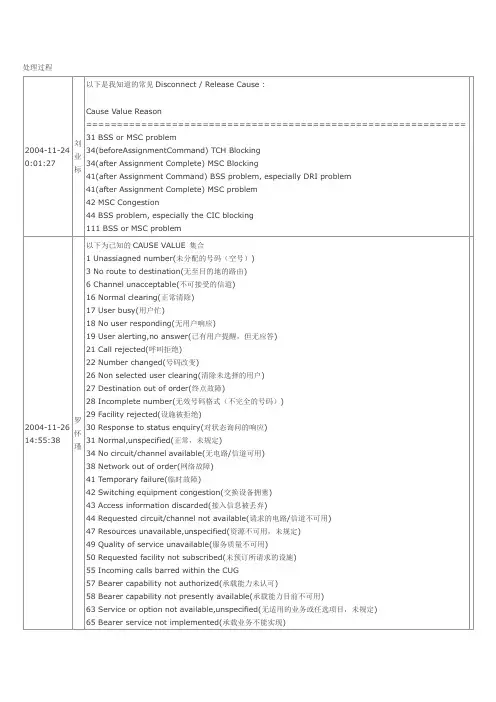

处理过程2004-11-24 0:01:27 刘业标以下是我知道的常见Disconnect / Release Cause :Cause Value Reason==============================================================31 BSS or MSC problem34(beforeAssignmentCommand) TCH Blocking34(after Assignment Complete) MSC Blocking41(after Assignment Command) BSS problem, especially DRI problem41(after Assignment Complete) MSC problem42 MSC Congestion44 BSS problem, especially the CIC blocking111 BSS or MSC problem2004-11-26 14:55:38 罗怀瑾以下为已知的CAUSE VALUE 集合1 Unassiagned number(未分配的号码（空号）)3 No route to destination(无至目的地的路由)6 Channel unacceptable(不可接受的信道)16 Normal clearing(正常清除)17 User busy(用户忙)18 No user responding(无用户响应)19 User alerting,no answer(已有用户提醒，但无应答)21 Call rejected(呼叫拒绝)22 Number changed(号码改变)26 Non selected user clearing(清除未选择的用户)27 Destination out of order(终点故障)28 Incomplete number(无效号码格式（不完全的号码）)29 Facility rejected(设施被拒绝)30 Response to status enquiry(对状态询问的响应)31 Normal,unspecified(正常，未规定)34 No circuit/channel available(无电路/信道可用)38 Network out of order(网络故障)41 Temporary failure(临时故障)42 Switching equipment congestion(交换设备拥塞)43 Access information discarded(接入信息被丢弃)44 Requested circuit/channel not available(请求的电路/信道不可用)47 Resources unavailable,unspecified(资源不可用，未规定)49 Quality of service unavailable(服务质量不可用)50 Requested facility not subscribed(未预订所请求的设施)55 Incoming calls barred within the CUG57 Bearer capability not authorized(承载能力未认可)58 Bearer capability not presently available(承载能力目前不可用)63 Service or option not available,unspecified(无适用的业务或任选项目，未规定)65 Bearer service not implemented(承载业务不能实现)MS2：始终处于空闲状态问题分析：CM Service被拒绝，原因是位置更新失败，或跨LAC以后手机未进行位置更新，或者交换机问题。

层3信令解‎码caus‎e分析原因NO.1：未分配的（未确定的）号码MSC‎"unass‎i gned‎(unall‎o cale‎d) numbe‎r"该原因表示‎不能到达主‎叫用户所请‎求的终点，因为虽然号‎码格式有效‎，但该号码目‎前尚未分配‎（未确定）。

.2：无路由到达‎规定的转换‎网络（国内使用）"no route‎to speci‎f ied trans‎i t netwo‎r k(natio‎n alus‎e)"unall‎o cale‎d(unass‎i gned‎) numbe‎r因表示发送‎该原因的设‎备已经收到‎一个通过特‎定未被识别‎的转接网络‎迂回呼叫的‎请求。

发送该原因‎的设备不能‎识别该转接‎网络是因为‎该转接网络‎不存在或当‎它存在时并‎没有未该设‎备提供服务‎。

持该原因由‎网络决定。

原因NO.3无路由到‎达终点"no route‎to desti‎n atio‎n"该原因表示‎不能到达被‎叫用户，因为呼叫所‎经过的网络‎不为所希望‎的终点提供‎服务。

是否支持该‎原因由网络‎决定。

NO.4发送特殊‎的信息音m‎"send speci‎a l infor‎m atio‎n tone"因表示不能‎达到被叫用‎户的原因在‎于应向主叫‎用户返回特‎殊信息音。

原因NO.5转接前缀‎拨号错误（国内使用）"misdi‎a lled‎trunk‎prefi‎x(natio‎n al use)"该原因表示‎被叫方号码‎的转接前缀‎错误内含。

O.6：不可接受的‎通路"chnne‎l unacc‎e ptab‎l e"该原因表示‎发送实体在‎呼叫中不接‎受使用最新‎标识的通路‎。

原因NO.7：呼叫已给出‎并正在已建‎立的通路上‎递交MSC‎"call award‎e d and being‎deliv‎e red in an estab‎l ishe‎d chann‎e l"该原因表示‎已给予用户‎来呼叫，并表示这一‎来呼叫在已‎建立的通路‎上与类似的‎呼叫一起正‎在被连接到‎该用户。

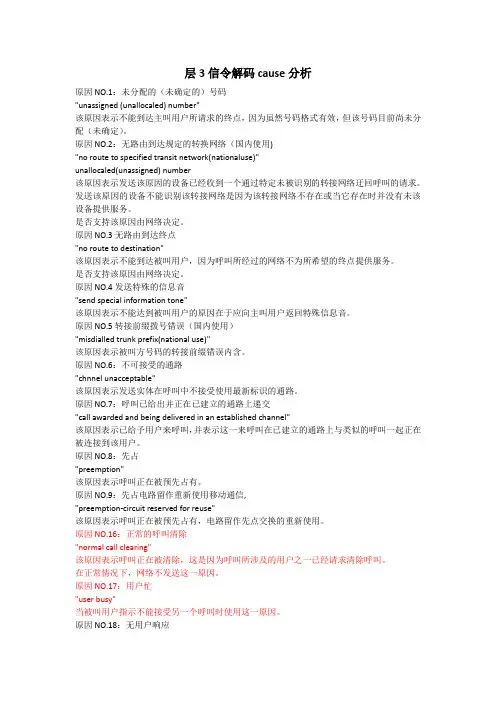

层3信令解码cause分析原因NO.1：未分配的（未确定的）号码"unassigned (unallocaled) number"该原因表示不能到达主叫用户所请求的终点，因为虽然号码格式有效，但该号码目前尚未分配（未确定）。

原因NO.2：无路由到达规定的转换网络（国内使用)"no route to specified transit network(nationaluse)"unallocaled(unassigned) number该原因表示发送该原因的设备已经收到一个通过特定未被识别的转接网络迂回呼叫的请求。

发送该原因的设备不能识别该转接网络是因为该转接网络不存在或当它存在时并没有未该设备提供服务。

是否支持该原因由网络决定。

原因NO.3无路由到达终点"no route to destination"该原因表示不能到达被叫用户，因为呼叫所经过的网络不为所希望的终点提供服务。

是否支持该原因由网络决定。

原因NO.4发送特殊的信息音"send special information tone"该原因表示不能达到被叫用户的原因在于应向主叫用户返回特殊信息音。

原因NO.5转接前缀拨号错误（国内使用）"misdialled trunk prefix(national use)"该原因表示被叫方号码的转接前缀错误内含。

原因NO.6：不可接受的通路"chnnel unacceptable"该原因表示发送实体在呼叫中不接受使用最新标识的通路。

原因NO.7：呼叫已给出并正在已建立的通路上递交"call awarded and being delivered in an established channel"该原因表示已给予用户来呼叫，并表示这一来呼叫在已建立的通路上与类似的呼叫一起正在被连接到该用户。

浅谈GSM路测信令1 路测概况数据采集是GSM无线网络优化的前提和基础，路测采集的数据包括：测试路线区域内各个基站的位置、基站间的距离、各频点的场强分布、接收信号电平和质量、Layer3消息的解码数据、6个邻小区状况、覆盖和切换情况、测试路线的地理位置信息等。

通过路测数据可以判断无线小区的实际覆盖范围及干扰区；观察信令接续过程，检查邻区关系和切换参数；掉话；非信号强度引起的通话质量差；阻塞；不正常切换；信号电平低；TA过大；信号盲区。

然后在分析路测数据的基础上，检查修改邻区关系和切换参数、调整天线倾角和方向、查找干扰来源、分析空中接口的信令接续过程、发现天馈系统的安装错误等。

因此路测系统也是网优工作中最常用和有效的工具，也是网络优化中的一个核心内容,它能最真实地反映网络的运行状态。

第三层信令消息（layer 3 messages）也称无线接口信令消息，可以将MS 与BSS之间的信令消息清晰地显示出来。

其不同于普通意义上的信令消息，只显示Um接口的信令，在显示时也只是DL、UL交替出现来表示当前通信的状态，从而简化了对网络状况的分析步骤，有利于提高网络优化的效率。

第三层信令消息主要包括：寻呼、鉴权、加密、分配信道、切换、测量报告、位置更新，能清晰显示出通话的起呼、切换、位置更新、结束通话和掉话各部分的信令流程。

在DT测试过程中通过第三层信令消息，可以准确判断通话的状态。

Layer 3介绍:1)RR : 无线资源管理（Radio Resource Management）功能举例:(1)Paging管理（Paging Management）(2)加密管理（Ciphered Mode Management）(3)频点分配（Frequency Redefinition）(4)信道分配（Dedicated Channel Assignment）上海贝尔阿尔卡特股份有限公司ASB SSM-ISE工程服务部(5)切换（Handover Management ）(6)测量和功率控制（Measures and Power Control）2)MM : 移动性管理（Mobility Management）功能举例:(1)鉴权和身份识别（Authentication / Identification Procedures）(2)位置更新（Location Updating）IMSI Attach / Detach3)CC : 呼叫控制（Call Control）功能举例:(1)呼叫处理和路由（Call processing and routing）(2)双音多频（DTMF Facilities）(3)短消息服务（Short Message Service）(4)附加服务（Supplementary Service）2 系统消息类型系统消息在两种逻辑信道中传送，BCCH和SACCH信道：1）在空闲模式下，网络通过BCCH信道传送系统消息1－4及7、8；2）在通信模式下，网络通过SACCH信道传送系统消息5和6。

精心整理Layer3信令分析及流程详解汇编Layer3信令是看网络运行情况的信息层，从第三层可以看到网络的各种动作：只出现其中2、7、8都在上51复1，不跳频时发类型3当类型4中发送的关于小区重选信息不够完整时，由类型7、8补充。

且在TC=7、3时发送（上图示）对于类型5、6在下行的SACCH 上发送，并没有复帧规范，除非切换完成后要立即发送类型5、6。

精心整理1、SystemInformationType1说明：系统信息类型1（频率信息）此类型仅用于跳频时，发送内容为：第一、小区信道描述。

用于通知移动，小区采用的频带与可以供跳频用的频点。

对于GSM900与GSM1800采用的格式是不同的。

对于GSM900：有一个CA-NO124对于第二、0-9与10表示EC优CBREMAXRETTX——移动台接入系统时允许重发的时隙间隔数：取值，3-12（每步1），14、16、25、32、50（个TDMA帧的时间），如取12时，MS将等待250毫秒再加上1--11个TDMA帧的时间（12之下的一个随机数），之后再下次接入。

总结：所有参数如下⑴、CellChannelDescription：.GSM900：CA-NO、CA-ARFCNGSM1800andGSM1900：FORMAT-ID+编码数据⑵、RACHControlParameters：ACC、EC、RE、CB、MAXRET、TX2、SystemInformationType2说明：系统信息类型2待机模式下小区的测量频点，（同频段，移动网有两个频段，GSM900和DCS1800），在通话模式下有另外定义的测量频点，也就是说一个小区可以在待机时做测量频点，而通话时不做测量频点，允许小区重选而不允许切换，反之也可以只允许切换不允许小区重选也可以，不过通常情况下待机和通话时的测量频点是一致的。

（相邻小区的BCCH、扩展频带、其它频带、多频带）一、邻近小区描述：对于GSM900，有如下三个数据BA-NO：BCCH使用频带描述，当BA-NO=0时，表示GSM900。

GSM路测分析知识●GSM路测分析知识 (1)●路测分析主要问题 (1)●重选不及时 (1)●切换不及时 (1)●越区覆盖 (1)●频点干扰 (1)●邻区问题 (1)●弱覆盖 (1)●天馈是否接反 (1)●直放站 (1)●信令信道切换允许（可选是/否）： (1)●信道拥塞 (2)●无线接通率 (2)●TCH拥塞率 (2)●路测分析主要问题——弱覆盖，越区覆盖，切换（切换失败，切换不及时，未切换，乒乓切换），话质差，天馈问题（天馈接反，小区实际覆盖不符合小区规划），硬件问题（告警等）。

频点干扰可能引起上述诸多问题。

●重选不及时——引起掉话、切换失败、质差——调小目标小区CRO（OFFSET值）,PT( 小区重选惩罚)置为0。

●切换不及时——拖着信号导致话质差或掉话），调整切换门限和小区间切换磁滞。

●越区覆盖——下压越区小区的下倾角，改善过覆盖现象。

——根据TA值和地图中实际测量距离，可以判断是越区覆盖还是站点经纬度有误●频点干扰——引起质差，可导致掉话，覆盖良好质量很差。

●邻区问题——冗余的邻区（导致切换混乱、切出使切入难等）可以删除，特别是在高速和机场路等专线上。

●弱覆盖——引起掉话、切换失败、质差——调整天线下倾角，基站功率，增加新站，开启RRU 拉远（室内和隧道较为常见）。

●天馈是否接反——小区背向信号很强——需要详细的对基站进行的环绕测试才能确认。

●直放站全部频点有强干扰——如果下挂直放站，由直放站产生的干扰，在排查时，要断开与直放站的连接，不是关闭电源，因为就算关闭电源，其负载还是存在，干扰也还存在，无法定位。

●信令信道切换允许（可选是/否）：——是，即MS在起呼占有SD信道可以切换，可一定程度上缓解切换失败或切换不及时，虽有好处，但会占有网络资源，因此应该慎用。

——无线接通率=（1-SDCCH拥塞率）*（1-TCH拥塞率）●TCH拥塞率TCH拥塞率(包括切换)=TCH占用失败次数(包括切换) / TCH占用请求次数(包括切换)*100%TCH拥塞率(不包括切换)=TCH占用失败次数（不包括切换）/TCH占用请求次数（不包括切换）*100%。

GSM层3信令在路测掉话中的分析和应用韦巍刘占强（中国联通上海分公司 200082）摘要：本文主要就GSM层3信令的结构和呼叫释放方面的基本原理进行了阐述，并对实际路测中遇到的掉话现象进行了应用分析，从而将理论与实际进行了有机的结合。

关键词：掉话层3信令定时器1、前言路测（DT）作为数据采集和分析的一个重要手段，在日常优化中扮演着重要的角色。

而掉话现象（呼叫连接建立后的业务信道掉话）是路测中最为关注的问题。

通过分析掉话发生前后的主服务小区、覆盖电平、下行质量、移动台发射功率以及邻区信息等数据可以发现一定的问题，但是对于具体的掉话原因和一些深层次的非无线问题，难以有效地解决。

而层3（Layer 3）就能为解决这类问题提供详尽的信令信息和有效的分析手段。

2、层3信令原理解释2.1 基本结构GSM使用了类似OSI协议模型的简化协议，包括物理层（L1）、数据链路层（L2）、应用层（L3）。

层3（Layer3）是具体负责控制和管理的协议层。

一个标准的层3消息由报头、命令部分和非命令部分构成。

完整的层3包括三个子层：无线资源管理（RR：Radio Resource Management）、移动性管理（MM：Mobility Management）、接续管理（CM：Connection Management）。

其中接续管理子层中包含多个呼叫控制（CC）单元，提供并行呼叫处理。

为了支持补充业务和短消息业务，在CM子层中还包括了补充业务单元（SS）和短消息业务单元（SMS）。

2.2 无线资源管理子层（RR）无线资源管理子层通常用于建立、维护和释放系统与移动台之间点对点通信使用的无线资源连接，比如小区选择、小区重选和切换过程。

在通话模式下，RR连接是一个物理的点对点双向连接，它的释放请求是由上层发起的，目的是去活所有正在使用的专用信道（TCH 或者DCCH）。

2.3 移动性管理子层（MM）移动性管理子层的主要功能是支持用户终端的移动性和为上层的接续管理子层（CM）的不同实体提供接续管理服务。

GSM路测信令分析宝典解读目录一、第三层信息（GSM Layer 3 ）的分类21. CC层22、MM层33、RR层3二、接续流程52.1、移动主叫流程52.1.1、信道请求Channel Request（Rach）MS→BTS62.1.2 申请信道Channel Required( BTS→BSC)72.1.3 信道激活Channel Activation (BSC→BTS)72.1.4信道激活证实Channel Activation ACK(BTS→BSC)72.1.5 立即指配命令immediate assignment (BSC→BTS)72.1.6 立即指配immediate assignment (BTS→MS) AGCH72.1.7 CM业务请求CM service request (MS→BTS→BSC→MSC)8 2.1.8 无编号确认UA(SDCCH)82.1.9 鉴权Authentication Reques t MSC→BSC→BTS→MS82.1.10 TMSI再分配命令TMSI Reallocation92.1.11 建立Setup92.1.12呼叫接续Call Proceeding92.1.13指配请求Assigment Activation BSC→BTS102.1.14 信道激活Assigment Activation ACK BTS→BSC102.1.15 分配命令Assigment Command102.1.16 SABM（设置异步平衡模式）Layer2 （FACCH）10 2.1.17 建立指示Establish Indication BTS→BSC112.1.19 分配完成Assigment Complete112.21振铃提醒Alerting112.22连接Connect112.1.24测量报告Measurement Report112.1.25撤销连接Disconnect112.1.26 释放Release122.1.27 释放完成Release Complete122.1.28 清除命令Clear command122.1.29 释放信道Channel Release122.1.30 DEACTIVE_SACCH（慢速随路控制信道）12 2.1.31 DISC122.1.32 UA122.1.33 释放指示122.1.34 RF信道释放122.1.35 RF信道释放确认122.1.36 清除完成122.1.37 SCCP释放122.1.38 SCCP释放确认122.2、手机被叫流程的区别13三、第三层（Layer 3）信令详解151、System Information Type1152、System Information Type2163、System Information Type2ter174、System Information Type 3185、System Information Type 4206、System Information Type 5217、System Information Type 5ter228、System Information Type 6229、System Information Type 7、82310、Paging Requst type12311、Synch Channel Information2412、其他：24四、常见原因值281、Channel Release信令里面的Cause（事件号）28编号29原因292、disconnect断开原因30一、第三层信息（GSM Layer 3 ）的分类GSM移动无线接口第三层的信息有很多种，而我们在路测中主要是处理一些故障，所以一般只显示常用的1. CC层CC层的主要功能为建立、维持和释放呼叫：a、有关呼叫建立的信息（Call Establishment）:Alerting：振铃信息，上下行。

切换失败原因手机在通话中为了保证通话质量，经常会切换到能够提供更好服务的小区上去，如果移动的距离较长，则会发生多次切换的现象。

虽然切换失败不等同于掉话，但在GSM网络中切换失败就意味着增加了网络的信令流量，并且也是掉话的隐患。

因此处理好切换关系，减少切换失败的任务是优化工作非常重要的一项环节。

在这一章里我们将从路测角度结合实例来分析日常工作中会遇到的切换失败的现象，并分析造成各种现象的原因以及相应的处理办法。

总的来说，在遇到切换失败事件时首先应该从HO_FAILURE消息中查找切换失败的原因解释（Causevalue）,有些切换失败是可以直接查到切换失败原因的（可以详查GSM规范）。

但对于有些Cause value，如Cause value111（Protocol error，unspecified）、Cause value 3（Abnormal release，timer expired）等就无法定位具体原因。

对于这些情况，我们就应该再进一步的对信令流程、多种测量参数、统计报告以及测试现场的环境等进行综合的分析，从而进一步确定切换失败原因。

下面的大部分篇幅的分析解决办法都是基于这些无法定位具体原因的Cause value。

一、连续的切换失败测试中我们有时会遇到这样的情况：如图7所示，接连不断的出现切换失败，当测试工程师继续驱车向前行驶时，就可能导致拖带掉话。

从系统下行发送的Handover_Command消息中我们可以发现，目标小区都是同一个小区（或同一个基站的不同小区）。

此种现象一般都和基站或传输设备的时钟故障有关，但也有可能是同频同BISC的小区造成的。

二、单独出现的切换失败如上所述，面对连续的切换失败时，我们的目标比较明确，而且基本上都是与时钟等硬件有关，比较容易发现问题，也比较好解决。

而实际工作中，却存在着偶尔单独出现的切换失败现象。

出现这种现象的原因却是多种多样，我们在这一节中将针对不同的现象分析不同的原因，值得注意的是，虽然大多数单独出现的切换失败现象很相似，但通过对信令的分析（时间、帧号、信令内容等），就会找出切换失败的具体原因。

目录一、第三层信息（GSM Layer 3 ）的分类21. CC层22、MM层33、RR层3二、接续流程52.1、移动主叫流程52.1.1、信道请求Channel Request（Rach）MS→BTS62.1.2 申请信道Channel Required( BTS→BSC)72.1.3 信道激活Channel Activation (BSC→BTS)72.1.4信道激活证实Channel Activation ACK(BTS→BSC)72.1.5 立即指配命令immediate assignment (BSC→BTS)72.1.6 立即指配immediate assignment (BTS→MS) AGCH72.1.7 CM业务请求CM service request (MS→BTS→BSC→MSC)8 2.1.8 无编号确认UA(SDCCH)82.1.9 鉴权Authentication Request MSC→BSC→BTS→MS82.1.10 TMSI再分配命令TMSI Reallocation92.1.11 建立Setup92.1.12呼叫接续Call Proceeding92.1.13指配请求Assigment Activation BSC→BTS102.1.14 信道激活Assigment Activation ACK BTS→BSC102.1.15 分配命令Assigment Command102.1.16 SABM（设置异步平衡模式）Layer2 （FACCH）10 2.1.17 建立指示Establish Indication BTS→BSC112.1.19 分配完成Assigment Complete112.21振铃提醒Alerting112.22连接Connect112.1.24测量报告Measurement Report112.1.25撤销连接Disconnect112.1.26 释放Release122.1.27 释放完成Release Complete122.1.28 清除命令Clear command122.1.29 释放信道Channel Release122.1.30 DEACTIVE_SACCH（慢速随路控制信道）122.1.31 DISC122.1.32 UA122.1.33 释放指示122.1.34 RF信道释放122.1.35 RF信道释放确认122.1.36 清除完成122.1.37 SCCP释放122.1.38 SCCP释放确认122.2、手机被叫流程的区别13三、第三层（Layer 3）信令详解151、System Information Type1152、System Information Type2163、System Information Type2ter174、System Information Type 3185、System Information Type 4206、System Information Type 5217、System Information Type 5ter228、System Information Type 6229、System Information Type 7、82310、Paging Requst type12311、Synch Channel Information2412、其他：24四、常见原因值281、Channel Release信令里面的Cause（事件号）28编号29原因292、disconnect断开原因30一、第三层信息（GSM Layer 3 ）的分类GSM移动无线接口第三层的信息有很多种，而我们在路测中主要是处理一些故障，所以一般只显示常用的1. CC层CC层的主要功能为建立、维持和释放呼叫：a、有关呼叫建立的信息（Call Establishment）:Alerting：振铃信息，上下行。

逻辑信道配置一．逻辑信道种类：1．物理信道：在一个TDMA帧内的每一个时隙称为物理信道。

2．逻辑信道：在物理信道上可以携带各类信息，这些信息称作逻辑信道。

根据信息的不同，系统将逻辑信道分为2大类12种。

下面简单介绍一下各类逻辑信道内信息的内容：控制信道用于携带信令或同步数据，可分为广播信道、公共控制信道和专用控制信道。

广播信道(BCH)：包括BCCH、FCCH和SCH信道，它们携带的信息目标是小区内所有的手机，所以它们是单向的下行信道。

公共控制信道(CCCH)：包括RACH、PCH、AGCH和CBCH，RACH是单向上行信道，其余均是单向下行信道。

专用控制信道(DCCH)：包括SDCCH、SACCH、FACCH。

1．广播信道广播信道仅用在下行链路上，由BTS至MS。

信道包括BCCH、FCCH和SCH。

为了随时都能发起通信请求，MS需要与BTS保持同步，而同步的完成就要依赖FCCH和SCH逻辑信道，它们全部是下行信道，均为点对多点的传播方式。

(1)频率校正信道(FCCH)：FCCH信道携带用于校正MS频率的消息，它的作用是使MS可以定位并解调出同--4,区的其它信息。

(2)同步信道(SCH)：在FCCH解码后，MS接着要解出SCH信道消息，解码所得的信息给出了MS需要同步的所有消息及该小区的TDMA帧号(22bit)和基站识别码BSIC号(6bit)。

(3)广播控制信道(BCCH)：MS在空闲模式下为了有效的工作需要大量的网络信息，而这些信息都将在BCCH信道上来广播。

信息包括小区的所有频点、邻小区的BCCH频点、LAI(LAC+MNC+MCC)、CCCH和CBCH信道的管理、控制和选择参数及小区的一些选项。

所有这些消息被称为系统消息(SI)在BCCH信道上广播，在BCCH上系统消息有6种类型，分别为：系统消息类型l、系统消息类型2、系统消息类型2bis、系统消息类型2ter、系统消息类型3、系统消息类型4、系统消息类型7、系统消息类型8。

GSM道路DT测试中信令分析超经典GSM道路测试中出现呼叫建立失败的原因分析目录第一章前言 (3)第二章测试系统简介 (4)一. TOM测试系统 (4)二. TEMS测试系统 (4)三. 测试系统主要功能 (5)查找网络故障 (5)网络优化手段 (5)下行干扰测试 (5)第三章道路测试中呼叫建立失败原因分析 (6)一. 道路测试中成功的呼叫建立消息历程 (6)1) 手机做主叫的消息历程 (6)手机做被叫的消息历程 (7)被叫用户没有接通的消息历程 (9)被叫用户忙的消息历程 (10)被叫用户已关机或未应答的消息历程 (11)二. 道路测试中呼叫建立失败的消息历程 (12)2) SD 拥塞的消息历程 (12)3) TCH 拥塞的消息历程 (13)4) 下行质量差造成TCH接入失败的消息历程 (14)5) SDCCH掉话的消息历程 (16)6) 上行链路问题的消息历程 (17)7) 无效的呼叫 (19)三. 道路测试中呼叫建立失败的主要原因 (20)第四章结束语 (22)第一章前言道路测试是为了对网络进行全面的了解，使用测试工具对移动通信网络进行测试、测量工作。

道路测试主要分成两种，一种是网络运行质量调查测试，另一种是网络优化测试。

网络运行质量调查测试主要是网络运营商为了了解自己网络运行的情况，对自己的网络进行的大规模的摸底测试，因为单从统计上看网络的性能指标如：掉话率、接通率等是不全面的，一个网络运行的好与坏只有从用户的角度进行了解才是最客观准确的，网络运行质量调查测试便是很好的方法，它可以使用一部与普通用户几乎相同的测试手机，进行数以百计的拨叫测试，对测试结果进行量化分析，从而得出当前网络的运行状况，为运营商下一步发展提供依据。

再有，如果网络进行了重大调整如：软件升级、网络改频等，要等到从统计上观察出调整不成功，用户不能正常使用，就耽误了时间，最快最有效的方法也是进行网络测试。

网络优化测试是当网络出现了一些问题时，从OMC测试不能判断故障原因所在，由网络测试人员使用专用的测试设备对有问题的地区进行测试，再将测试结果进行分析，就可以发现故障原因，为优化工作提出建议，改进网络运行质量。

第三层（Layer 3）信令第三层信令是看网络运行情况的信息层，从第三层可以看到网络的个种动作：如：呼叫流程、拥塞、用户忙、位置更新等，系统信息总共有8个类型，Type1—4只出现在待机状态下，Type5—8只出现在通话状态下：1、System Information Type1小区广播信息，有该小区自身的频点，RACH的一些参数设置，祥见上图。

2、System Information Type2待机模式下小区的测量频点，（同频段，移动网有两个频段，GSM900和DCS1800），在通话模式下有另外定义的测量频点，也就是说一个小区可以在待机时做测量频点，而通话时不做测量频点，允许小区重选而不允许切换，反之也可以只允许切换不允许小区重选也可以，不过通常情况下待机和通话时的测量频点是一致的。

3、System Information Type2ter待机模式下小区的测量频点，（异频段，移动网有两个频段，GSM900和DCS1800），4、System Information Type 3小区广播信息，可以看到A TT、T3212、ACC、CRO、CRH以及ACCMIN等，祥见上图5、System Information Type 4小区广播信息，在这里可以看到小区的CRH、CRO、ACCMIN、MAXRET、CB、CBQ、PT 等一些参数的设置值，祥见上图。

6、System Information Type 5激活模式下服务小区测量频点，（同频段，移动网有两个频段，GSM900和DCS1800）只有服务小区有做该小区的测量频点，才会测量到该小区的信号，否则在邻区列表中不会看到该小区，也不会切换。

在我们平时路测当中，经常遇到强信号不切换，如果做了测量频点，可以很明了地看到有一个强的邻区信号，但是要是没有做测量频点的话就比较隐性。

7、System Information Type 5ter激活模式下服务小区的测量频点，（异频段，移动网有两个频段，GSM900和DCS1800）8、System Information Type 6通话状态下面服务小区的一些信息，他跟Type1 有点相象，还可以看到NCC Permitted; 9、System Information Type 7暂时没有见过。

GSM无线子系统信令目录一、BSS系统中的信令应用 (3)二、BSS系统的信令模型 (4)四、各层信令在BSS系统中的作用 (8)四、移动主叫流程 (17)五、移动被叫流程 (33)七、位置更新流程 (50)八、小区内切换流程 (60)九、小区间切换流程 (64)十、外部切换流程 (69)十一、定向重试流程 (76)一、BSS系统中的信令应用作为GSM移动通信系统，主要实现一种任何时间、任何地点、任何通信对象之间的通信。

那么在这样一个通信过程中，通信对象之间不仅要传送对通信对象有用的语音及数据，还包括一些信令。

在BSS系统中，涉及到的信令如图1，其主要内容有：●七号信令（NO.7）：在MSC和BSC之间传送；●D信道的链路接入规程（LAPD）：在BSC和BTS之间传送；●Dm信道的链路接入规程（LAPDm）：在BTS和MS之间传送。

图 1 BSS系统中的信令应用二、BSS 系统的信令模型2.1概述在GSM 移动通信系统中，BSS 系统的信令模型采用了一般的OSI 七层协议中的低三层协议，从低到高依次包括：● 第一层（L1）：物理层 ● 第二层（L2）：链路层 ● 第三层（L3）：网络层BSS 系统的信令模型如图 2。

图 2 BSS 系统信令模型BTSMS BSC MSCL1L2L3其中各层协议的含义如下：LAP_Dm：Dm信道的链路接入规程RR：无线资源管理CM：通信管理SMS：短消息管理SS：补充业务管理CC：呼叫管理MM：移动管理LAPD：D信道的链路接入规程BTSM：BTS管理部分MTP：消息传送部分SCCP：信令连接和控制部分BSSMAP：BSS管理应用部分DTAP：直接传递应用部分2.2物理层物理层主要负责物理数据单元的无错传送。

在物理层上，定义了传输路径上的电气特性。

在一般系统中，BTS与MS之间的Um接口的物理层采用无线路径，在BTS与BSC之间的Abis接口的物理层采用在不均衡的75Ω同轴电缆或120Ω双绞线上的2048bps的CEPT数据流。

GSM呼叫信令流程MS通过动态地在RACH信道（随机接入信道）上发送一个随机接入脉冲向一个（BTS）BTS申请一条信道。

2．申请信道Channel Required( BTSàBSC)BTS向BSC发一条申请信道消息。

3．信道激活Channel Activation (BSCàBTS)收到从BTS发来的申请信道消息后，BSC开始按照一定的条件为此次呼叫寻找和分配SDCCH信道，同时BSC向BTS发送一条信道激活消息。

4．信道激活证实Channel Activation ACK(BTSàBSC)这是对信道激活消息的应答。

当BTS收到这条消息后，它开始在SACCH信道发送和接受消息。

5．立即指配命令immediate assignment (BSCàBTS)BSC告诉BTS关于被使用的SDCCH信道。

6．立即指配 im mediate assignment (BTS MS) AGCH基站分系统通过AGCH信道告知移动台有关使用的SDCCH信道的情况，在这条消息中，包括的参数有：寻呼方式、SDCCH信道描述、随路SACCH、跳频、申请参数（与建立原因相同）、初始时间提前量和频率分配（跳频应用）。

7．CM业务请求 CM service request (MS BTS BSC MSC)移动台向网络发送CM业务请求，目的是为连接管理子层实体申请服务8．无编号确认 UA(SDCCH)9．鉴权 Authentication Request MSC BSC BTS MS10．TMSI再分配命令 TMSI Reallocation11．建立 SetupMS处在SDCCH信道中，准备开始真正呼叫建立信令。

MS发送一建立消息给BSC，再被送到MSC。

BSC向MSC发送建立消息来告知MSC将要执行的呼叫。

12．呼叫接续 Call Proceeding（MSC BSC MS (SDCCH)）MSC对建立消息的响应。

四、常见原因值1、Channel Release信令里面的Cause（事件号）对应的网络发生的事情，在这里我们可以看到很多网络释放的原因，例如：我们平时测试时，在被叫手机没有人接听或者正在通话的情况下，就会统计成一次连接失败，如果我们在报告里面仅仅用文字表达的话，说服力不强，但是要是在报告里面能说明Cause是17、19的话就很容易说服别人，还有拥塞也可以在信令里面看到Cause是34，除次以外还有很多Cause，2、disconnect断开原因1 Unassigned （unallocated）number（未指定【未分配】号码）3 No route to destination （无目的地路由）6 Channel unacceptable （不接受的信道）8 Operator determined barring（运营商确定阻塞）16 Normal call clearing （正常呼叫清除）17 User busy （用户忙）18 No user responding（无用户响应）19 User alerting, no answer（用户振铃，无应答）21 Call rejected（呼叫被拒绝）22 Number changed（号码改变）25 Pre-emption（预占）26 Non selected user clearing（非选定用户清除）27 Destination out of order（目的地混乱）28 Invalid number format （incomplete number）（无效号码格式【数字不完全】）29 Facility rejected （设备被拒绝）30 Response to STATUS ENQUIRY（对STA TUS ENQUIRY作出响应）31 Normal, unspecified （not logged）（正常，未指定【未记录】）}34 No circuit/channel available （无可用电路/ 信道）38 Network out of order （网络故障）41 Temporary failure （临时故障）42 Switching equipment congestion（交换设备拥塞）43 Access information discarded （访问信息丢弃）44 Requested circuit/channel available（请求电路/ 信道不可用）47 Resources unavailable, unspecified （资源不可用，未指定）49 Quality of service unavailable（服务质量不可用）50 Requested facility not subscribed（请求设备未预订）55 Incoming calls barred within the CUG（CUG内的来电阻断）57 Bearer capability not authorized（承载容量未批准）58 Bearer capability not presently available（承载容量当前不可用）63 Service or option not available, unspecified（服务或选择不可用，未指定）65 Bearer service not implemented（承载服务未实施）68 ACM equal to or greater than ACMmax（ACM等同或大于ACMmax）69 Requested facility not implemented（请求设备未实施）70 Only restricted digital information bearer capability isavailable （只有有限的数字信息承载容量）79 Service or option not available, unspecified（服务或选择不可用，未指定）81 Invalid transaction identifier value（无效交易标识符值）87 User not member of CUG（用户非CUG成员）88 Incompatible destination （不兼容的目的地）91 Invalid transit network selection（无效转接网选择）95 Semantically incorrect message（语义错误消息）96 Invalid mandatory information（无效强制信息）97 Message type non-existent or not implemented（消息类型不存在或未实施）98 Message type not compatible with the protocol state（消息类型与协议状态不兼容）99 Information element non-existent or not implemented（信息元素不存在或未实施）100 Conditional IE error（条件IE错误）101 Message not compatible with protocol state（消息与协议状态不兼容）102 Recovery on timer expiry （计时器到时恢复）111 Protocol error, unspecified （协议错误，未指定）127 Interworking, unspecified（互通，未指定）。
