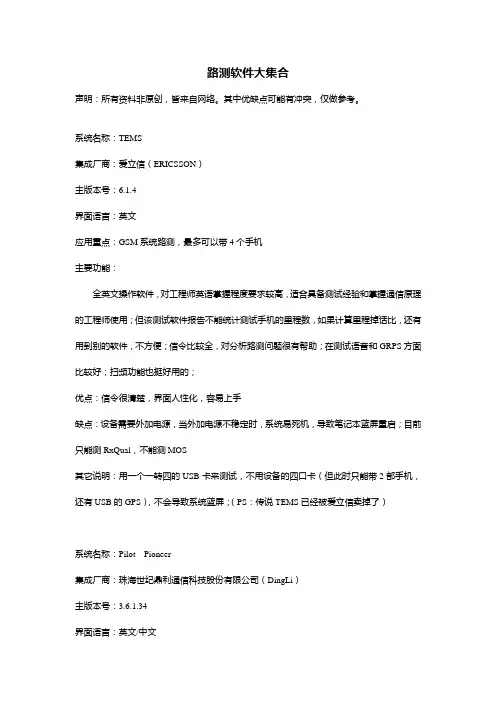

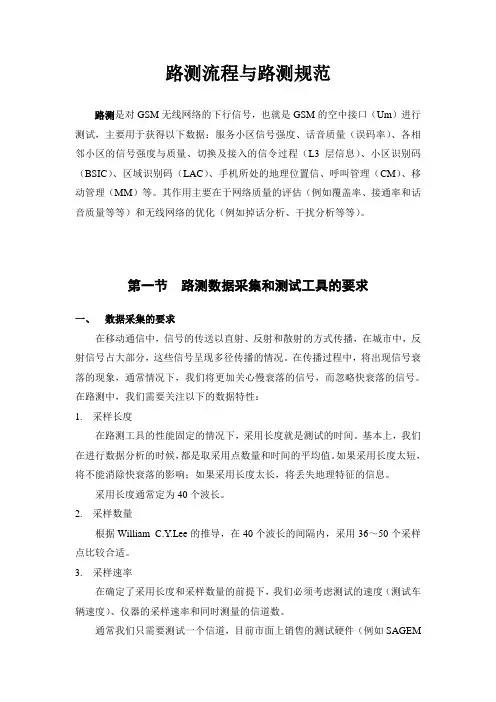

路测流程与路测规范路测是对GSM无线网络的下行信号,也就是GSM的空中接口(Um)进行测试,主要用于获得以下数据:服务小区信号强度、话音质量(误码率)、各相邻小区的信号强度与质量、切换及接入的信令过程(L3层信息)、小区识别码(BSIC)、区域识别码(LAC)、手机所处的地理位置信、呼叫管理(CM)、移动管理(MM)等。
其作用主要在于网络质量的评估(例如覆盖率、接通率和话音质量等等)和无线网络的优化(例如掉话分析、干扰分析等等)。
第一节路测数据采集和测试工具的要求一、数据采集的要求在移动通信中,信号的传送以直射、反射和散射的方式传播,在城市中,反射信号占大部分,这些信号呈现多径传播的情况。
在传播过程中,将出现信号衰落的现象,通常情况下,我们将更加关心慢衰落的信号,而忽略快衰落的信号。
在路测中,我们需要关注以下的数据特性:1.采样长度在路测工具的性能固定的情况下,采用长度就是测试的时间。
基本上,我们在进行数据分析的时候,都是取采用点数量和时间的平均值。
如果采用长度太短,将不能消除快衰落的影响;如果采用长度太长,将丢失地理特征的信息。
采用长度通常定为40个波长。
2.采样数量根据William C.Y.Lee的推导,在40个波长的间隔内,采用36~50个采样点比较合适。
3.采样速率在确定了采用长度和采样数量的前提下,我们必须考虑测试的速度(测试车辆速度)、仪器的采样速率和同时测量的信道数。
通常我们只需要测试一个信道,目前市面上销售的测试硬件(例如SAGEM测试手机、TEMS测试手机等)都可以满足采样速率的要求。
二、测试工具的要求通常我们用来路测工具有测试手机、频谱分析仪、数字接收机等,配以相应的软件,达到各种的测试要求。
1)测试手机目前常用的GSM专用测试手机包括SAGEM和TEMS。
SAGEM手机有GSM的OT75、OT76和OT160;GPRS的OT96和OT190。
SAGEM OT96以前的版本已经停产了(2003年)。
路测三层信令,中英文对照说明第三层信息(GSM Layer 3 )*CC层的主要功能为建立、维持和释放呼叫:a 、有关呼叫建立的信息(Call Establishment):Alerting :告警信息,上下行。
从网络到主叫移动台或从被叫移动台到网络,用来指示被叫手机启动告警(即回铃音)。
包括进展指示及用户信息等Call confirmed:呼叫确认,呼叫确认,该信息由被叫移动台发出,用来确证收到呼叫请求;Call proceeding:呼叫进程,该信息由网络发向主叫移动台,指示被请求的呼叫建立信息已经被接收, 不会再接收更多的呼叫建立信息。
Connect :连接,从网络到主叫移动台或从被叫移动台到网络,用来指示连接被接移受;Connect Acknowledge:连接确认,从网络到被叫移动台或主叫移动台到网络,指示移动台得到一个呼叫(连接完成);Energency Setup:紧急建立,由移动台发出,用来启动一个紧急呼叫的建立;Progress :进展,从网络到移动台,指示呼叫的进程;Setup :建立,上下行,指示启动呼叫建立;b 、呼叫信息状态(Call Information Phase)Modify :修改,上下行,请求改变呼叫的承载能力;4G Modify Complete:修改完成,指示对呼叫承载能力修改的完成Modify Reject:修改拒绝,上下行,指示改变呼叫的承载能力请求的失败;User Information:用户信息, 由移动台发向网络来传输信息到远端用户或由网络发向移动台传输从远端用户来的信息。
c 、呼叫清除(Call Clearing)MOTODisconnect :断连,从移动台到网络请求清除端到端的连接,或从网络到移动台指示端到端的连接已经被清除了;Release :释放,上下行, 指示发该信息的设备将要释放TI(处理识别码, 接收到4G 该信息的设备等发送释放完成信息后释放TI(处理识别码bbs. ,接收到该信息的设备将要释放TI(处理识别码d 、与附加业务有关的呼叫(Call Related SS)Facility :设施Hold :保持Hold Acknowledge:保持确认Hold Reject:保持拒绝Retrieve :恢复Retrieve Acknowledge:恢复确认Retrieve Reject:恢复拒绝e 、其它信息Congestion Control:拥塞控制,上下行,指示在传输用户信息时建立和中止流量控制。

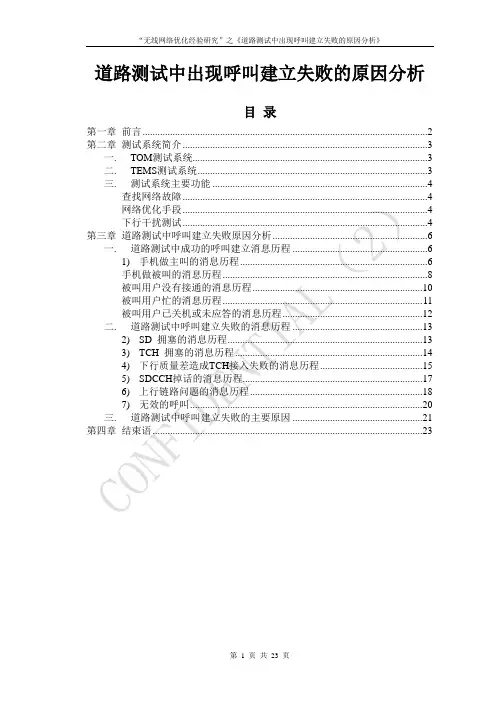

道路测试中出现呼叫建立失败的原因分析目录第一章前言 (2)第二章测试系统简介 (3)一. TOM测试系统 (3)二. TEMS测试系统 (3)三. 测试系统主要功能 (4)查找网络故障 (4)网络优化手段 (4)下行干扰测试 (4)第三章道路测试中呼叫建立失败原因分析 (6)一. 道路测试中成功的呼叫建立消息历程 (6)1) 手机做主叫的消息历程 (6)手机做被叫的消息历程 (8)被叫用户没有接通的消息历程 (10)被叫用户忙的消息历程 (11)被叫用户已关机或未应答的消息历程 (12)二. 道路测试中呼叫建立失败的消息历程 (13)2) SD 拥塞的消息历程 (13)3) TCH 拥塞的消息历程 (14)4) 下行质量差造成TCH接入失败的消息历程 (15)5) SDCCH掉话的消息历程 (17)6) 上行链路问题的消息历程 (18)7) 无效的呼叫 (20)三. 道路测试中呼叫建立失败的主要原因 (21)第四章结束语 (23)第一章前言道路测试是为了对网络进行全面的了解,使用测试工具对移动通信网络进行测试、测量工作。
道路测试主要分成两种,一种是网络运行质量调查测试,另一种是网络优化测试。
网络运行质量调查测试主要是网络运营商为了了解自己网络运行的情况,对自己的网络进行的大规模的摸底测试,因为单从统计上看网络的性能指标如:掉话率、接通率等是不全面的,一个网络运行的好与坏只有从用户的角度进行了解才是最客观准确的,网络运行质量调查测试便是很好的方法,它可以使用一部与普通用户几乎相同的测试手机,进行数以百计的拨叫测试,对测试结果进行量化分析,从而得出当前网络的运行状况,为运营商下一步发展提供依据。
再有,如果网络进行了重大调整如:软件升级、网络改频等,要等到从统计上观察出调整不成功,用户不能正常使用,就耽误了时间,最快最有效的方法也是进行网络测试。
网络优化测试是当网络出现了一些问题时,从OMC测试不能判断故障原因所在,由网络测试人员使用专用的测试设备对有问题的地区进行测试,再将测试结果进行分析,就可以发现故障原因,为优化工作提出建议,改进网络运行质量。
鼎利路测分析之信令分析1、起呼消息(ORM)Origination Message说明:1.1Service option: 业务选项。
业务选项规定了由MS请求的业务类型,或由网络提供的业务类型。
CDMA 系统常见的业务选项有13K语音、Markov呼叫、EVRC、数据业务。
上述事例中的业务选项为VOICE(13K)(0X8000)。
1.2常见业务选项表:1.3REQUEST-MODE:请求模式玛。
定义该次呼叫的请求模式。
主要用来区别宽带、窄带CDMA系统;模拟、数字CDMA系统。
1.4SPECIAL-SERVICE: 特殊服务选项。
如果该字段设置为“0”,移动台会忽略“Service option”字段的内容,业务选型为默认(Service option 1)。
如果该字段设置为1,则业务类型为“Service option”有效字段。
1.5PM:保密模式标识。
如果请求语音保密,移动台设置该字段为“1”,否则设置为01.6DIGIT-MODE:数字模式标识。
如果呼叫中按下的数字键使用二进制表示的“DTMF”数字,移动台将该字段设置为0。
使用ASCII字符,移动台将该字段设置为11.7MORE-FIELDS:更多的拨码数字标识,该字段标识是否在下一次的OriginationContinuation Message (r-dsch上传送)中发送更多的拨码数字。
如果所有拨码的数字可以被编入本消息移动台将该字段设为0,否则设置为1。
1.8NUM-FIELDS:本消息中拨码拨码数字的位数。
移动台将在本消息中将字段设置为拨码数字的位数。
1.9Chari :拨号的数字或符号。
记录本次呼叫所按下的号码。
当DIGIT-MODE为0,则可以按照下表对所拨号码或数字进行分析。
保留其余所有码2、扩展信道指配消息(ECAM)道中使用的功率控制参数设置。
也可以使用“信道指配消息”(CAM)来完成该功能。
通用寻呼消息就是BS系统寻呼移动台时下发的消息。

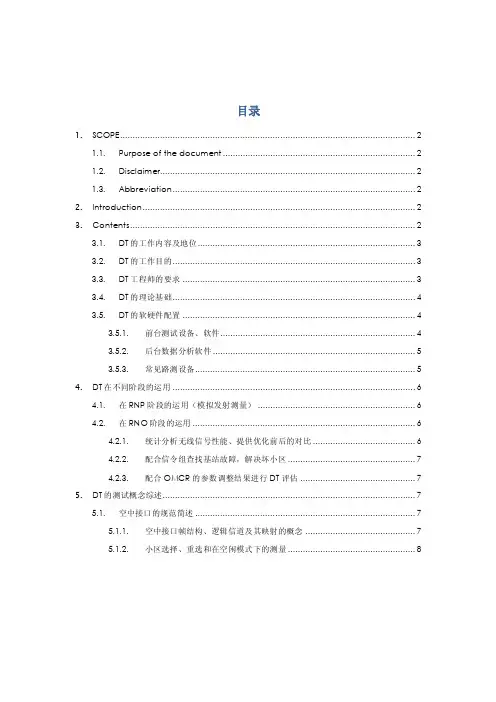

目录1.SCOPE (2)1.1. Purpose of the document (2)1.2. Disclaimer (2)1.3. Abbreviation (2)2.Introduction (2)3.Contents (2)3.1. DT的工作内容及地位 (3)3.2. DT的工作目的 (3)3.3. DT工程师的要求 (3)3.4. DT的理论基础 (4)3.5. DT的软硬件配置 (4)3.5.1. 前台测试设备、软件 (4)3.5.2. 后台数据分析软件 (5)3.5.3. 常见路测设备 (5)4.DT在不同阶段的运用 (6)4.1. 在RNP阶段的运用(模拟发射测量) (6)4.2. 在RNO阶段的运用 (6)4.2.1. 统计分析无线信号性能、提供优化前后的对比 (6)4.2.2. 配合信令组查找基站故障,解决坏小区 (7)4.2.3. 配合OMCR的参数调整结果进行DT评估 (7)5.DT的测试概念综述 (7)5.1. 空中接口的规范简述 (7)5.1.1. 空中接口帧结构、逻辑信道及其映射的概念 (7)5.1.2. 小区选择、重选和在空闲模式下的测量 (8)1.SCOPE1.1.Purpose of the document本文档的目的是描述路测的定义,罗列主要工作内容,及相关输出和分析方法。
阅读本文前,读者应具备一些GSM系统基础知识。
1.2.Disclaimer无。
1.3.Abbreviation2.INTRODUCTION本文档资料试图通过对DT的概念、基础理论、设备使用、操作指导和输入输出内容等几方面加以描述,使读者了解DT在网络优化中的作用,对DT测试的方法和技术有基本的了解。
在文章的最后,我们还给出DT测试工作成绩的评估方法建议和一些网优实例,以供参考。
3.CONTENTS随着GSM网络的不断扩大,网络优化也日益为人们所重视。
无线网络优化的目的就是对投入运行的网络进行参数采集、数据分析,找出影响网络质量的原因,通过技术手段或参数调整使网络达到最佳运行状态的方法,使网络资源获得最佳效益,同时了解网络的增长趋势,为扩容提供依据。

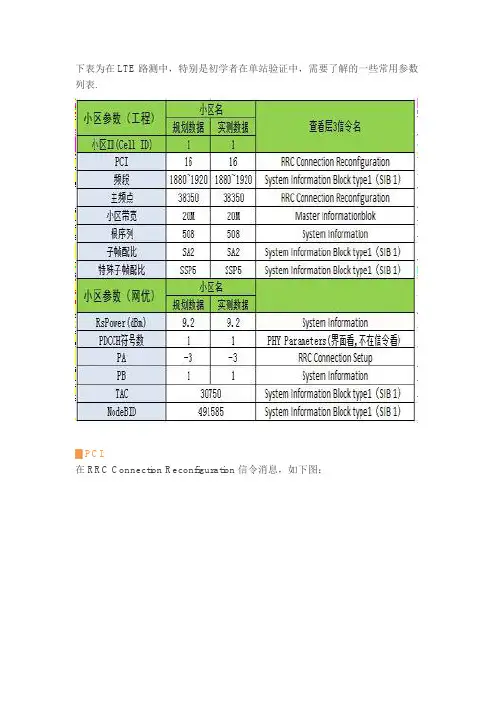

下表为在LTE路测中,特别是初学者在单站验证中,需要了解的一些常用参数列表.▊PCI:在RRC Connection Reconfiguration信令消息,如下图:如上图所示:PCI:16▊频段:在System Information Block type1(SIB 1)SIB 1消息主要携带PLMN网络标识、小区驻留、cellbarrde、小区重选等信息如上图所示:频段为39,F频段(1880MHZ~1920MHZ)▊主频点:在RRC Connection Reconfiguration信令消息,如下图:如上图所示:主频点为38350▊小区带宽:在Master Informationblok消息看小区带宽,如下图所示:DL_Bandwidth系统带宽,范围enumerate(1.4M(6RB),3M(15RB),5M(25RB),10M(50RB),15M(75RB),20M(100RB)),对应配置值0-5,上图为5,对应的系统带宽为20M(100RB)。
▊根序列:在RRC Connection Reconfiguration根序列是在PRACH配置下,范围(0-837),产生64个前缀序列的逻辑根序列的起始索引号如上图所示:根序列为508。
▊子帧配比:在System Information Block type1(SIB 1)查看子帧配比如上图所示:子帧配比SA2,实际配比为3:1▊特殊子帧配比:在System Information Block type1(SIB 1)查看特殊子帧配比如上图所示:特殊子帧配比SSP5,实际配比为3:9:2▊RsPower(参考信号):在System Information查看:PDSCH- referencesignalpower为单个RE的参考信号的功率(绝对值),D=(P+60)*10,取值范围(-60…50) Step:0.1,单位dBm,如上图值为6,实际功率值为15/10-60=-58.5dBm。
信令追踪工作交接信令追踪是专项优化中一项重要的工作,它%¥#@%¥#@……¥(使劲吹,我实在人,就不吹嘘了)。
常见的信令追踪有虚用户追踪,S1/X2/Uu口追踪,CELL_DT追踪,用户详细追踪(即UDT),取一键式日志等工作。
下面我们来看看如何进行信令追踪:首先,我们要登录我们的I Manager U2000平台。
啥,你说你不知道是嘛?那就去问问华为老司机,他们会告诉你,就是看到图标就想吐的那个。
拷好客户端,换好HOSTS文件,就可以打开了。
日常登录有两个账号:网管操作账号和网管查询账号,分别如下:网管操作账号:wxhwhzfwy LTEHuawei123.网管查询账号:wxhwwycx LTEHuawei123.信令追踪的时候,登录查询账号即可。
注意点1:区分大小写;2:密码123后有个点!看到了没这个平台需要内网登录,我们可以用的内网有两个:tp_309和TP-LINK_304nw(注意有nw,还有个TP-LINK_304网络,那个是外网)。
密码懒的看了,不知道的就问问旁边的兄弟吧。
好了,进入后我们点监控-信令跟踪-信令跟踪管理,就出现我们的追踪页面了,如下:打开后,左侧菜单栏就会出现可以追踪的各种追踪类型。
虚用户追踪:选择菜单栏中的虚用户,右侧即出现定义过的各类虚用户,然后点击创建,即可新建一个虚用户追踪任务,如图所示:定义虚用户需要的信息只有两个,追踪的MSISDN和TRACE ID,好吧,翻译成中文就是电话号码和追踪号。
依据国际惯例,含*的是必填项。
跟踪名称可以任意取,只要你能看明白就可以,这个无关紧要。
用户追踪ID就是TRACE ID,关于TRACE ID,我啰嗦几句,这个每周都要申请,因为有效期是7天,目前是周一申请,也就是可以用到下周一,以前是周五申请的,可是周五的时候,办事人往往不在办公室(恶意的想,可能提前过周末去了),于是周六和周日的测试就会受影响,周末申请还需要别人加班,故这个申请日期,千万别放周五,周一到周四哪天都无所谓,血淋淋的教训啊。
1.1路测路测概述✧路测()是指借助仪表/测试手机以及测试车辆等工具,沿着特定的线路进行无线网络参数/运行和话音质量指标的测定和采集。
测试设备可以记录无线环境参数以及移动台与基站之间信令消息、路测系统具有对测试记录数据的分析与回放功能。
它的目的是模拟移动用户的呼叫状态,记录数据并分析这些数据,把这些数据与原来的网络设计数据相比较,若有差异及异常的呼叫信息,则设法修改各种参数,以便优化网络.路测是网络优化的重要手段,路测所采集的参数、呼叫接通情况以及测试者对通话质量的评估,为运营商提供了较为完备的网络覆盖情况,也为网络运行情况的分析提供了较为充分的数据基础。
由于路测可以记录并回放测试过程中的所有信息,这对于故障定位和效果评估有非常大的作用,特别是对于掉话点的定位上。
测试的作用✧测试在网络优化过程中起着重要作用。
首先是网络质量的评估。
其次是对于定点优化的测试。
当进行全网质量评估时,测试可以模拟高速移动用户的通话状态。
由于测试设备可以记录测试全过程以及测试路线上的所有无线参数,通过测试可以全面完整地评估网络质量。
当进行定点优化时,测试的作用是对故障点、掉话点的定位和优化后的效果进行验证。
在进行路测时,使用的测试工具:✧硬件测试工具:1)优化车2)笔记本电脑一台3)双232串口卡一个4)天线5)数据连接线2根,连接和手机连接的数据线。
6)插座7)12V—300W逆变器一个8)京瓷2235手机两部(长短呼各一部)9)加密狗一个✧软件测试工具:1) 2.22)测试区基站数据信息。
3)测试区电子地图。
路测步骤✧在准备好进行路测之后,需要明确路测的工作程序和内容。
第一步要选择合适的测试线路。
在选择测试线路的时候,首先要遵循下列原则:1)沿途有尽可能多的基站;2)经过不同的电波传播环境;3)路线应该穿越不同基站的重叠覆盖区域;4)网络覆盖区内的主要交通干线、国道、高速公路5)沿途为话务热点地区、中心商业区、供电部门、政府等重要通信保障路段;6)沿途为用户投诉反映问题较为严重和集中的地区,话务统计显示异常的地区。

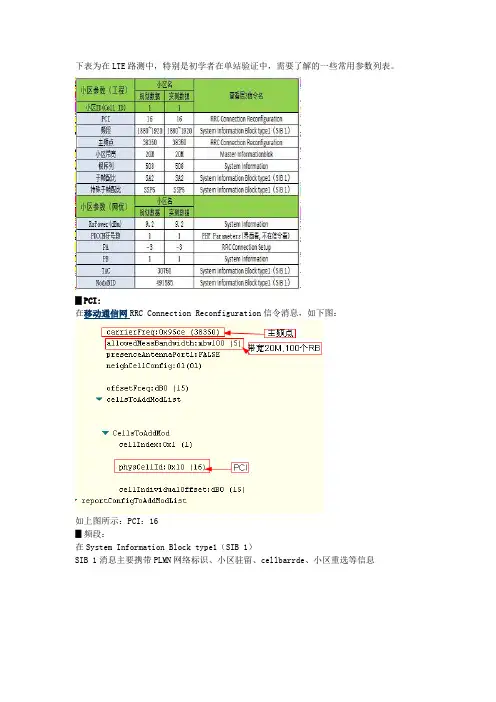

下表为在LTE路测中,特别是初学者在单站验证中,需要了解的一些常用参数列表。
▊PCI:在移动通信网RRC Connection Reconfiguration信令消息,如下图:如上图所示:PCI:16▊频段:在System Information Block type1(SIB 1)SIB 1消息主要携带PLMN网络标识、小区驻留、cellbarrde、小区重选等信息如上图所示:频段为39,F频段(1880MHZ~1920MHZ)▊主频点:在RRC Connection Reconfiguration信令消息,如下图:如上图所示:主频点为38350▊小区带宽:在Master Informationblok消息看小区带宽,如下图所示:DL_Bandwidth系统带宽,范围enumerate(1.4M(6RB),3M(15RB),5M(25RB),10M(50RB),15M(75RB),20M(100RB)),对应配置值0-5,上图为5,对应的系统带宽为20M(100RB)。
▊根序列:在RRC Connection Reconfiguration根序列是在PRACH配置下,范围(0-837),产生64个前缀序列的逻辑根序列的起始索引号如上图所示:根序列为508。
▊子帧配比:在System Information Block type1(SIB 1)查看子帧配比如上图所示:子帧配比SA2,实际配比为3:1▊特殊子帧配比:在System Information Block type1(SIB 1)查看特殊子帧配比如上图所示:特殊子帧配比SSP5,实际配比为3:9:2▊RsPower(参考信号):在System Information查看:PDSCH- referencesignalpower为单个RE的参考信号的功率(绝对值),D=(P+60)*10,取值范围(-60…50) Step:0.1,单位dBm,如上图值为6,实际功率值为15/10-60=-58.5dBm。
以下是对路测可能用到层三信令解释第三层(Layer 3)信令第三层信令是看网络运行情况的信息层,从第三层可以看到网络的个种动作:如:呼叫流程、拥塞、用户忙、位置更新等,系统信息总共有8个类型,Type1—4只出现在待机状态下,Type5—8只出现在通话状态下:1、System Information Type1小区广播信息,有该小区自身的频点,RACH的一些参数设置,祥见上图。
2、System Information Type2待机模式下小区的测量频点,(同频段,移动网有两个频段,GSM900和DCS1800),在通话模式下有另外定义的测量频点,也就是说一个小区可以在待机时做测量频点,而通话时不做测量频点,允许小区重选而不允许切换,反之也可以只允许切换不允许小区重选也可以,不过通常情况下待机和通话时的测量频点是一致的。
3、System Information Type2ter待机模式下小区的测量频点,(异频段,移动网有两个频段,GSM900和DCS1800),4、System Information Type 3小区广播信息,可以看到ATT、T3212、ACC、CRO、CRH以及ACCMIN等,祥见上图5、System Information Type 4小区广播信息,在这里可以看到小区的CRH、CRO、ACCMIN、MAXRET、CB、CBQ、PT 等一些参数的设置值,祥见上图。
6、System Information Type 5激活模式下服务小区测量频点,(同频段,移动网有两个频段,GSM900和DCS1800)只有服务小区有做该小区的测量频点,才会测量到该小区的信号,否则在邻区列表中不会看到该小区,也不会切换。
在我们平时路测当中,经常遇到强信号不切换,如果做了测量频点,可以很明了地看到有一个强的邻区信号,但是要是没有做测量频点的话就比较隐性。
7、System Information Type 5ter激活模式下服务小区的测量频点,(异频段,移动网有两个频段,GSM900和DCS1800)8、System Information Type 6通话状态下面服务小区的一些信息,他跟Type1 有点相象,还可以看到NCC Permitted; 9、System Information Type 7暂时没有见过。
LTE外场工作全集之理论信令篇1、LTE基本概念 (10)LTE网络架构 (10)LTE网络实体 (10)E-UTRAN和EPC的分工界面 (11)各部分功能概述 (11)E-UTRAN地面接口通用协议模型 (12)各种标识 (15)全球唯一临时标识GUTI (15)应用协议标识 (16)RNTI小区内UE标识 (16)核心网UE标识 (16)UE RRC各状态说明 (17)业务承载结构 (18)无线承载分类 (19)NAS消息其他承载方式 (21)LTE业务总体流程 (22)2、LTE信令流程介绍 (22)系统消息 (22)系统消息概述 (22)系统消息功能说明 (25)系统信息广播流程 (25)寻呼 (26)寻呼目的 (26)寻呼消息内容 (26)寻呼的读取 (27)随机接入过程 (27)随机接入实现的基本功能 (27)随机接入的使用场景 (27)基于竞争的随机接入 (28)基于非竞争的随机接入过程 (30)RRC连接建立总流程 (31)RRC连接建立 (31)RRC连接建立失败 (32)初始安全激活 (34)RRC连接重配置 (34)RRC连接释放 (35)RRC过程场景总结 (36)S1释放流程 (36)测量报告 (37)UE可执行的测量类型 (37)测量上报 (40)系统内切换分类 (41)站内切换 (41)站间切换---基于X2接口 (41)站间切换---基于S1接口 (43)A TTACH和D ETACH过程 (44)作用 (44)attach信令流程 (45)Detach信令流程 (47)S ERVICE R EQUEST过程 (49)作用 (49)说明 (49)E-RAB建立过程 (50)作用 (50)过程 (50)E-RAB建立过程 (51)E-RAB修改过程 (51)E-RAB释放过程 (52)TAU流程 (54)TA和TAI的定义 (55)TAI LIST的定义 (55)TAU的应用场景 (56)TAU的作用 (56)Idle态下的TAU流程 (56)CONNECTED态TAU流程 (58)3、LTE路测信令详解 (59)3.1概述 (59)3.2M ASTER I NFORMATION B LOCK (59)发送场景 (59)发端网元处理 (59)收端网元处理 (60)字段解释 (60)3.3S YSTEM I NFORMATION B LOCK T YPE1 (62)发送场景 (62)发端网元处理 (62)收端网元处理 (62)字段解释 (63)3.4S YSTEM I NFORMATION B LOCK T YPE2 (70)发送场景 (70)发端网元处理 (70)收端网元处理 (70)字段解释 (71)3.5S YSTEM I NFORMATION B LOCK T YPE3 (91)发送场景 (91)发端网元处理 (91)收端网元处理 (91)字段解释 (91)1.1.2cellReselectionInfoCommon (92)1.1.3cellReselectionServingFreqInfo (94)1.1.4intraFreqCellReselectionInfo (95)1.1.5lateNonCriticalExtension(OPTIONAL) (96)3.6S YSTEM I NFORMATION B LOCK T YPE4 (97)发送场景 (97)发端网元处理 (97)收端网元处理 (98)字段解释 (98)1.1.6intraFreqNeighCellList (98)1.1.7intraFreqBlackCellList (98)1.1.8csg-PhysCellIdRange (99)1.1.9lateNonCriticalExtension (99)3.7S YSTEM I NFORMATION B LOCK T YPE5 (99)发送场景 (99)发端网元处理 (99)收端网元处理 (100)字段解释 (100)1.1.10interFreqCarrierFreqList (100)1.1.11lateNonCriticalExtension (103)3.8S YSTEM I NFORMATION B LOCK T YPE6 (103)发送场景 (103)发端网元处理 (103)收端网元处理 (103)字段解释 (104)1.1.12carrierFreqListUTRA-FDD(OPTIONAL) (104)1.1.13carrierFreqListUTRA-TDD(OPTIONAL) (105)1.1.14t-ReselectionUTRA (106)1.1.15t-ReselectionUTRA-SF(OPTIONAL) (106)1.1.16lateNonCriticalExtension (107)3.9S YSTEM I NFORMATION B LOCK T YPE7 (107)发送场景 (107)发端网元处理 (107)收端网元处理 (107)字段解释 (107)1.1.17t-ReselectionGERAN (107)1.1.18t-ReselectionGERAN-SF(OPTIONAL) (107)1.1.19carrierFreqsInfoList(OPTIONAL) (108)1.1.20lateNonCriticalExtension (110)3.10S YSTEM I NFORMATION B LOCK T YPE8 (110)发送场景 (110)发端网元处理 (110)收端网元处理 (110)字段解释 (111)1.1.21systemTimeInfo (111)1.1.22searchWindowSize (111)1.1.23parametersHRPD (111)1.1.24parameters1XRTT (113)1.1.25lateNonCriticalExtension (117)3.11S YSTEM I NFORMATION B LOCK T YPE9 (119)发送场景 (119)发端网元处理 (119)收端网元处理 (119)字段解释 (119)1.1.26hnb-Name (119)1.1.27lateNonCriticalExtension (119)3.12S YSTEM I NFORMATION B LOCK T YPE10 (119)发送场景 (119)发端网元处理 (119)收端网元处理 (120)字段解释 (120)1.1.28messageIdentifier (120)1.1.29serialNumber (120)1.1.30warningType (121)1.1.31warningSecurityInfo (121)1.1.32lateNonCriticalExtension (122)3.13S YSTEM I NFORMATION B LOCK T YPE11 (122)发送场景 (122)发端网元处理 (122)收端网元处理 (122)字段解释 (123)1.1.33messageIdentifier (123)1.1.34serialNumber (123)1.1.35warningMessageSegmentType (123)1.1.36warningMessageSegmentNumber (123)1.1.37warningMessageSegment (123)1.1.38dataCodingScheme(OPTIONAL) (124)1.1.39lateNonCriticalExtension (124)3.14S YSTEM I NFORMATION B LOCK T YPE12 (124)发送场景 (124)发端网元处理 (124)收端网元处理 (124)字段解释 (124)1.1.40messageIdentifier-r9 (124)1.1.41serialNumber-r9 (125)1.1.42warningMessageSegmentType-r9 (125)1.1.43warningMessageSegmentNumber -r9 (125)1.1.44warningMessageSegment-r9(OPTIONAL) (125)1.1.45dataCodingScheme(OPTIONAL) (125)1.1.46lateNonCriticalExtension (126)3.15寻呼信令 (126)Paging (126)1.1.47发送场景 (126)1.1.48发端网元处理 (126)1.1.49收端网元处理 (126)1.1.50字段解释 (127)3.16RRC连接建立信令 (128)RRC Connection Request (128)1.1.51发送场景 (128)1.1.53收端网元处理 (133)1.1.54字段解释 (133)RRC Connection Setup (134)1.1.55发送场景 (134)1.1.56发端网元处理 (135)1.1.57收端网元处理 (135)1.1.58字段解释 (136)RRC Connection Reject (158)1.1.59发送场景 (159)1.1.60发端网元处理 (159)1.1.61收端网元处理 (159)1.1.62字段解释 (159)RRC Connection Setup Complete (159)1.1.63发送场景 (160)1.1.64发端网元处理 (160)1.1.65收端网元处理 (160)1.1.66字段解释 (160)3.17UE能力传输信令 (162)UE Capability Enquiry (162)1.1.67发送场景 (162)1.1.68发端网元处理 (162)1.1.69收端网元处理 (162)1.1.70字段解释 (163)UE Capability Information (163)1.1.71发送场景 (163)1.1.72发端网元处理 (164)1.1.73收端网元处理 (164)1.1.74字段解释 (164)3.18初始安全激活信令 (165)Security Mode Command (165)1.1.75发送场景 (165)1.1.76发端网元处理 (165)1.1.77收端网元处理 (166)1.1.78字段解释 (166)Security Mode Complete (167)1.1.79发送场景 (167)1.1.80发端网元处理 (167)1.1.81收端网元处理 (167)1.1.82字段解释 (168)3.19RRC连接重配信令 (168)RRC Connection Reconfiguration (168)1.1.83发送场景 (168)1.1.84发端网元处理 (169)1.1.86字段解释 (171)RRC Connection Reconfiguration Complete (233)1.1.87发送场景 (233)1.1.88发端网元处理 (234)1.1.89收端网元处理 (234)1.1.90字段解释 (234)3.20测量过程信令 (234)RRC Connection Reconfiguration (234)1.1.91发送场景 (235)1.1.92发端网元处理 (235)1.1.93收端网元处理 (235)1.1.94字段解释 (236)Measurement Report (236)1.1.95发送场景 (236)1.1.96发端网元处理 (238)1.1.97收端网元处理 (239)1.1.98字段解释 (240)3.21RRC连接重建信令 (244)RRC Connection Reestablishment Request (244)1.1.99发送场景 (244)1.1.100发端网元处理 (244)1.1.101收端网元处理 (245)1.1.102字段解释 (245)RRC Connection Reestablishment (246)1.1.103发送场景 (246)1.1.104发端网元处理 (247)1.1.105收端网元处理 (247)1.1.106字段解释 (247)RRC Connection Reestablishment Reject (270)1.1.107发送场景 (270)1.1.108发端网元处理 (270)1.1.109收端网元处理 (270)1.1.110字段解释 (271)3.22RRC连接释放信令 (271)RRC Connection Release (271)1.1.111发送场景 (271)1.1.112发端网元处理 (272)1.1.113收端网元处理 (272)1.1.114字段解释 (272)3.23计数器检查过程 (277)CounterCheck (277)1.1.115发送场景 (277)1.1.116发端网元处理 (277)1.1.118字段解释 (278)CounterCheckResponse (279)1.1.119发送场景 (279)1.1.120发端网元处理 (279)1.1.121收端网元处理 (279)1.1.122字段解释 (279)3.24互操作过程 (280)MobilityFromEUTRACommand (281)1.1.123发送场景 (281)1.1.124发端网元处理 (281)1.1.125收端网元处理 (281)1.1.126字段解释 (282)RRCConnectionReconfiguration (288)1.1.127发送场景 (288)1.1.128发端网元处理 (288)1.1.129收端网元处理 (288)1.1.130字段解释 (289)1、LTE基本概念LTE网络架构LTE网络实体•整个TD-LTE系统由3部分组成:–核心网(EPC, Evolved Packet Core )–接入网(eNodeB)–用户设备(UE)•EPC分为三部分:–MME (Mobility Management Entity, 负责信令处理部分)–S-GW (Serving Gateway , 负责本地网络用户数据处理部分)–P-GW (PDN Gateway,负责用户数据包与其他网络的处理) •接入网(也称E-UTRAN)由eNodeB构成•网络接口–S1接口:eNodeB与EPC–X2接口:eNodeB之间–Uu接口:eNodeB与UEE-UTRAN和EPC的分工界面各部分功能概述•eNB功能:–无线资源管理相关的功能,包括无线承载控制、接纳控制、连接移动性管理、上/下行动态资源分配/调度等;–IP头压缩与用户数据流加密;–UE附着时的MME选择;–提供到S-GW的用户面数据的路由;–寻呼消息的调度与传输;–系统广播信息的调度与传输;–测量与测量报告的配置。
GSM第三层信令(Layer 3Message)( A-bis接口信令分析)GSM移动无线接口第三层的信息,包括无线资源管理(RR)移动性管理(MM)、呼叫控制(CC)三方面信息。
*CC层的主要功能为建立、维持和释放呼叫:a、有关呼叫建立的信息(Call Establishment):Alerting:告警信息,上下行。
从网络到主叫移动台或从被叫移动台到网络,用来指示被叫手机启动告警(即回铃音)。
包括进展指示及用户信息等Call confirmed:呼叫确认,该信息由被叫移动台发出,用来确证收到呼叫请求;Call proceeding:呼叫进程,该信息由网络发向主叫移动台,指示被请求的呼叫建立信息已经被接收,不会再接收更多的呼叫建立信息。
Connect:连接,从网络到主叫移动台或从被叫移动台到网络,用来指示连接被接受;Connect Acknowledge:连接确认,从网络到被叫移动台或主叫移动台到网络,指示移动台得到一个呼叫(连接完成);Energency Setup:紧急建立,由移动台发出,用来启动一个紧急呼叫的建立;Progress:进展,从网络到移动台,指示呼叫的进程;Setup:建立,上下行,指示启动呼叫建立;b、呼叫信息状态(Call Information Phase)Modify:修改,上下行,请求改变呼叫的承载能力;4G Modify Complete:修改完成,指示对呼叫承载能力修改的完成;Modify Reject:修改拒绝,上下行,指示改变呼叫的承载能力请求的失败;User Information:用户信息,由移动台发向网络来传输信息到远端用户或由网络发向移动台传输从远端用户来的信息。
c、呼叫清除(Call Clearing)MOTODisconnect:断连,从移动台到网络请求清除端到端的连接,或从网络到移动台指示端到端的连接已经被清除了;Release:释放,上下行,指示发该信息的设备将要释放TI(处理识别码),接收到4G该信息的设备等发送释放完成信息后释放TI(处理识别码)bbs. ),接收到该信息的设备将要释放TI(处理识别码)d、与附加业务有关的呼叫(Call Related SS)Facility:设施Hold:保持Hold Acknowledge:保持确认vHold Reject:保持拒绝Retrieve:恢复通Retrieve Acknowledge:恢复确认Retrieve Reject:恢复拒绝e、其它信息bbs.4Congestion Control:拥塞控制,上下行,指示在传输用户信息时建立和中止流量控制。
1,在主被叫信令中,被叫如在进行位置更新,会导致主叫无法呼叫被叫,即未接通:BLOCK CALL.2,覆盖良好,话质很差,首先检查频点是否收到频点干扰。
3,小区重选不及时,调整目标小区CRO,PT( 小区重选惩罚)置为0。
4,越区覆盖会导致切换失败,因为过覆盖的小区往往没有和目标小区规划完整的邻区关系。
5,越区覆盖,导致切换不正常,引起的掉话:下压越区小区的下倾角,改善过覆盖现象。
6,弱覆盖可能引起掉话。
7,弱覆盖可能引起切换失败。
8,弱覆盖可能引起质差严重。
9,改善弱覆盖的措施:调整天线下倾角,基站功率,增加新站,开启RRU拉远(室内和隧道较为常见)等。
10,小区背向信号很强,建议检查小区天馈是否接反。
11,频点干扰(同频或邻频)可能引起切换失败。
12,手机空闲可以重选,通话期间只能切换,而切换需要满足完整邻区和相关切换关系才能实现,因此越区覆盖往往因为不能切换引起掉话。
13,弱覆盖的基站应区分近端弱覆盖和远端弱覆盖。
14,两个小区之间,若覆盖均较好,但到达一定区域未切换(切换慢,切换不及时),检查所占用小区是否有硬件故障和检查所占用小区时钟是否正常。
15,天馈接反可能需要详细的对基站进行的环绕测试才能确认。
16,路测分析主要包括几个方面:弱覆盖,越区覆盖,切换(切换失败,切换不及时,未切换,乒乓切换),话质差,天馈问题(天馈接反,小区实际覆盖不符合小区规划),硬件问题(告警等)。
频点干扰可能引起上述诸多问题。
17,CRH主要观察调整前后小区信令拥塞率,接通率等,CRO主要观察小区话务拥塞率等变化!CRO的修改会影响到小区的话务量吸收能力,越大越吸收话务。
设置过高可能会导致小区话务拥塞。
CRH,如果是LAC边界小区调整须谨慎,不要设置过低,可能会造成频繁的小区重选,造成不必要的系统负荷。
18,。
分析常用数据信令Messages 窗口:消息窗口Measurement Report:测量报告Type:类型→Direction:方向→Measurement Report:测量报告→measResults:测量结果→measId:测量标识→measResultPCell:测量主小区→MeasResultEUTRA:测量结果主小区RRC Connection Reconfiguration:RRC连接重新配置Type:类型→Direction:方向→RRC Connection Reconfiguration:RRC连接重新配置→rrc-TransactionIdentifier:RRC交易标识→criticalExtensions:鉴定延迟→mobilityControlInfo:移动控制信息→target PhysCellId:目标物理标识→carrierFreq:承载频率→additionalSpectrumEmission:→radioResourceConfigCommon:无线资源下载→rootSequenceIndex:→→pdsch-ConfigCommon:物理信道下载→referenceSignalPower:→securityConfigHO:→handoverType:切换类型→intraLTE:→keyChangeIndicator:钥匙改变指示器。
RRC Connection Reconfiguration Complete:RRC连接重新配置完成Master Information Block:主信息块Sys Info Type:系统信息类型Events 窗口:事件窗口Handover start:切换开始Handover success:切换成功Handover Laterncy info:切换所需要的时间信息Handover Delay:交接延迟Random access success:随机访问成功L TE主要有下面几种类型测量报告:Event A1 (Serving becomes better than threshold):表示服务小区信号质量高于一定门限,满足此条件的事件被上报时,eNodeB停止异频/异系统测量;类似于UMTS里面的2F事件;Event A2 (Serving becomes worse than threshold):表示服务小区信号质量低于一定门限,满足此条件的事件被上报时,eNodeB启动异频/异系统测量;类似于UMTS里面的2D事件;Event A3 (Neighbour becomes offset better than serving):表示同频邻区质量高于服务小区质量,满足此条件的事件被上报时,源eNodeB启动同频切换请求;Event A4 (Neighbour becomes better than threshold):表示异频邻区质量高于一定门限量,满足此条件的事件被上报时,源eNodeB启动异频切换请求;Event A5 (Serving becomes worse than threshold1 and neighbour becomes better than threshold2):表示服务小区质量低于一定门限并且邻区质量高于一定门限;类似于UMTS里的2B事件;Event B1 (Inter RAT neighbour becomes better than threshold):表示异系统邻区质量高于一定门限,满足此条件事件被上报时,源eNodeB启动异系统切换请求;类似于UMTS里的3C事件;Event B2 (Serving becomes worse than threshold1 and inter RAT neighbour becomes better than threshold2):表示服务小区质量低于一定门限并且异系统邻区质量高于一定门限,类似于UMTS里进行异系统切换的3A事件。
日常网络优化之层三信令在路测分析中的应用路测是日常网络优化的重要手段,它对反映网络状况,体现网络性能指标起到直接的测量评估作用,并能指出网络问题所在,与用户感知度有着最紧密、最直接的联系。
在分析路测数据时,进行层一、层二和层三的分析,尤其是通过层三信令的分析,分析Um口的接口消息,对路测过程中产生的呼叫事件如掉话,话音差,切换失败等进行定位,特别是目前各地市已广泛应用自动路测系统进行海量数据采集分析,我们在不了解无线环境的情况下更需要对层三信令进行解读。
下面就层三信令的流程及几个案例来详细说明层三信令在路测分析中的应用:一、信令流程概述1 一次完整的主叫流程(含切换)IDLE:DL: SYSTEM INFORMATION TYPE 1:包括小区信道描述和RACH 控制参数DL: SYSTEM INFORMATION TYPE 2(2bis,2ter):邻小区BCCH 频点描述,RACH控制信道,允许的PLMN(扩展邻小区BCCH 频点描述+RACH 控制信道;扩展邻小区BCCH频点描述2)DL: SYSTEM INFORMATION TYPE 3:CI,LAI,控制信道描述,小区选择,小区选择参数,RACH 控制参数DL: SYSTEM INFORMATION TYPE 4:LAI,小区选择参数,RACH 控制参数,CBCH信道描述,CBCH 移动配置DL: SYSTEM INFORMATION TYPE 7:小区重选参数DL: SYSTEM INFORMATION TYPE 8:小区重选参数UL: Channel requestDL: Immediate assignment(SDCCH)试呼:UL:CM service request(如果后面直接收到System Information Type1,则视为起呼失败)DL: CM service RequestDL: CM service acceptDL: AUTHENTICATION REQUESTUL: AUTHENTICATION RESPONSEDL: CIPHER MODE COMMANDUL: CIPHER MODE COMPLETEDL: TMSI REALLOCATION COMMANDUL: TMSI REALLOCATION COMPLETEUL: SETUPDL: CALL PROCEEDINGDL: ASSIGNMENT COMMANDUL: ASSIGNMENT COMPLETE (TCH)DL: ALERTING成功起呼:DL: CONNECT(呼叫成功的标志,)UL: CONNECT ACKNOWLEDGEDL: SYSTEM INFORMATION TYPE 5(5bis,5ter):邻近小区BCCH 频点描述(扩展邻近小区BCCH 频点描述)DL: SYSTEM INFORMATION TYPE 6:CI,LAI,小区参数设置UL: MEASUREMENT REPORTDL:Handover CommandDL:Physical InformationUL:Handover Complete(切换成功的标志)DL:Physical InformationDL: SYSTEM INFORMATION TYPE 6UL: MEASUREMENT REPORTDL:Disconnect(收到该条消息或Release 中的任何一条,则视为正常释放,如果两条消息均未收到,而是直接收到System Information Type1,则视为一次掉话)UL:ReleaseDL:Release CompleteDL:Channel ReleaseUL:Release Complete2 一次正常的LAU&RAU 信令流程:Direction Type Layer 3 MessageUL RR Channel RequestDL RR Immediate AssignmentUL MM Location Updating RequestUL RR Classmark ChangeUL RR GPRS Suspension RequestDL MM Authentication RequestUL MM Authentication ResponseDL MM Identity RequestUL MM Identity ResponeDL MM Location Updating acceptUL MM TMSI Realocation CompleteDL RR Channel ReleaseUL GPRS MM Routing Area Update RequestUL RR Channel RequestDL RR Immediate AssignmentDL GPRS MM Routing Area Update AcceptUL GPRS MM Routing Area Update Complete3 各种情况对应的信令掉话(既没有Disconnect,也没有Release,则视为掉话): Paging Request→Channel Request → Immediate Assignment → CM Service Request →CM Service Accept → Setup →Assignment Command→Assignment Complete→Connect/Alerting→System Information Type1 通话正常结束(Disconnect 和Release 都有或只有其中一个都视为通话正常结束):Paging Request→Channel Request→Immediate Assignment→CM Service Request→CM Service Accept → Setup →Assignment Command → Assignment Complete → Alerting →Disconnect →Release→Release Complete→Channel Release呼叫失败: Paging Request→Channel Request→Immediate Assignment →CM Service Request→System Information Type1(在一次呼叫过程中,若连续出现多个CM Service Request,则视为一次呼叫失败)呼叫成功:Paging Request→Channel Request→Immediate Assignment →CM Service Request →CM Service Accept → Setup →Assignment Command →Assignment Complete →Connect/Alerting切换成功:Handover Command→Handover Complete切换失败:Handover Command→Handover Failure4 常见Disconnect / Release Cause Value:Cause Value Reason31 BSS or MSC problem34(beforeAssignmentCommand) TCH Blocking34(after Assignment Complete) MSC Blocking41(after Assignment Command) BSS problem, especially DRI problem 41(after Assignment Complete) MSC problem42 MSC Congestion44 BSS problem, especially the CIC blocking111 BSS or MSC problem5 两个MS 通话的流程MS1 Uplink Channel RequestMS1 Downlink Immediate AssignmentMS1 Uplink CM Service RequestMS1 Downlink CM Service Accept SDCCH 分配成功MS1 Uplink SetupMS1 Downlink Call ProceedingMS1 Downlink Assignment CommandMS1 Uplink Assignment Complete TCH 分配成功MS2 Uplink Channel RequestMS2 Downlink Immediate AssignmentMS2 Uplink Paging Response SDCCH 分配成功MS2 Downlink SetupMS2 Uplink Call ConfirmedMS2 Downlink Assignment CommandMS2 Uplink Assignment Complete TCH 分配成功MS2 Uplink AlertingMS1 Downlink AlertingMS2 Uplink ConnectMS2 Downlink Connect AcknowledgeMS1 Downlink ConnectMS1 Uplink Connect AcknowledgeMS1 Uplink DisconnectMS1 Downlink ReleaseMS1 Uplink Release CompleteMS2 Downlink DisconnectMS2 Uplink ReleaseMS1 Downlink Channel ReleaseMS2 Downlink Release CompleteMS2 Downlink Channel Release二、案例介绍1 MS 呼叫未接通:问题描述: 在做自动路测分析时发现一次未接通问题分析:(1)在上行的CM SERVICE REQUEST 信令发出后,没有下行的响应,通话状态由起呼直接转为空闲模式(IDLE),没有出现标志呼叫接通的信令消息,由此可以断定发生了一次未接通。
