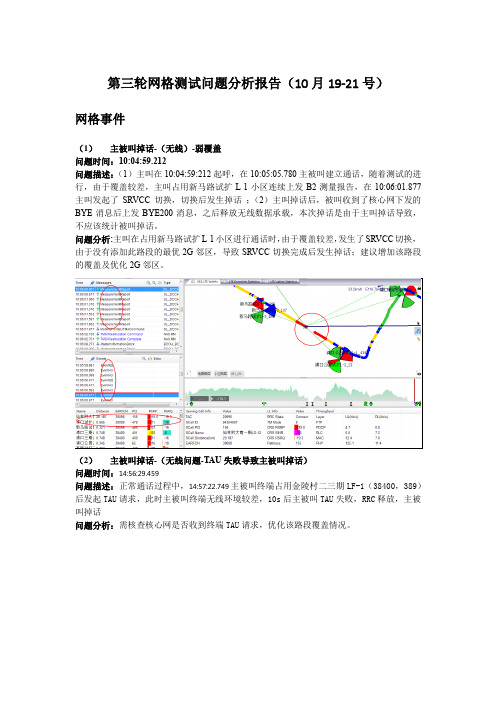

第三轮网格测试问题分析报告（10月19-21号）网格事件（1）主被叫掉话-（无线）-弱覆盖问题时间：10:04:59.212问题描述：（1）主叫在10:04:59:212起呼，在10:05:05.780主被叫建立通话，随着测试的进行，由于覆盖较差，主叫占用新马路试扩L-1小区连续上发B2测量报告，在10:06:01.877主叫发起了SRVCC切换，切换后发生掉话；（2）主叫掉话后，被叫收到了核心网下发的BYE消息后上发BYE200消息，之后释放无线数据承载，本次掉话是由于主叫掉话导致，不应该统计被叫掉话。
问题分析:主叫在占用新马路试扩L-1小区进行通话时，由于覆盖较差，发生了SRVCC切换，由于没有添加此路段的最优2G邻区，导致SRVCC切换完成后发生掉话；建议增加该路段的覆盖及优化2G邻区。
（2）主被叫掉话-（无线问题-TAU失败导致主被叫掉话）问题时间：14:56:29.459问题描述：正常通话过程中，14:57:22.749主被叫终端占用金陵村二三期LF-1（38400，389）后发起TAU请求，此时主被叫终端无线环境较差，10s后主被叫TAU失败，RRC释放，主被叫掉话问题分析：需核查核心网是否收到终端TAU请求，优化该路段覆盖情况。
（3）主叫掉话-（无线问题-MOD3干扰导致主叫掉话）问题时间：15:56:53.193问题描述：正常通话过程中，主叫终端占用萨家湾试扩L-1（38098，155）RSRP=-83 MOD3=2且与邻区内有多路同频强信号有MOD3干扰（38098，227）RSRP=-82 MOD3=2 、三牌楼大街试扩L-3（38098，161）RSRP=-82 MOD3=2最终无线链路失败，导致RRC重建重建失败主叫掉话问题分析：优化该路段干扰问题。
（4）被叫掉话-（弱覆盖触发eSRVCC切换后在2g掉话）问题时间：09:45:32:310问题描述：主叫09:45:10:459占用月苑试扩L-3（37900，205）弱覆盖，主叫切换至2G小区（BCCH:49/BSIC:60），09:45:32:009主叫挂机，09:45:32:306被叫收到BYE消息，被叫挂机。
LTE单验及常见问题分析
单验流程
功能验证
下载测试：测试前我们要找到小区的好点进行功能验证，好点的要求是 RSRP>=-75dBm，SINR>=25dB左右，下载速率要求D频段要达到80mbps以上我 们在实测过程要求测到85mbps以上。F频段要求达到60mbps以上。
上传测试：上传测试也要求在好点上进行验证，D、F频段都要求速率达到 8mbps以上。
单验流程
D频段：
编号 1
2
3
4
5 6 7
F频段：
编号 1
2
3
4
5 6 7
测试项 PING时延
FTP 下载均值 FTP 下载峰值 FTP 上传均值 FTP 上传峰值 Attach成功率 数据业务掉线率
测试项 PING时延 FTP 下载均值 FTP 下载峰值 FTP 上传均值 FTP 上传峰值 Attach成功率 数据业务掉线率
项执行情况统计，实时监控测试执行情况。
Probe功能简介
• 3、工程参数管理 • 支持工程参数导入、导出、删除等操作。LTE工参表字段需要按照要
求设置。在此给出各网络制式工程参数的必选字段和可选字段。
• 4、测试地图管理 • 支持室外地图、室内地图、图层控制管理、显示图例配置等。
• 5、测试数据视图 • 实时监控测试数据，采用图表视图和列表视图混合的形式，更加直观
100%
0%
单验流程 • 测试截图下载、上传：
单验流程
测试前需要根据待测站点分布和当地情况选择合适的测试路线，路线选择原则如下： 测试路线尽量经过所有待测主服务小区的覆盖区域，尽可能跑全待测基站周围所有主要街道； 测试路线尽量考虑当地的行车习惯，减少过红绿灯时的等待时间。
下图是区域站点功能测试中选择测试路线的示意图：
LTE学习总结-速率问题定位

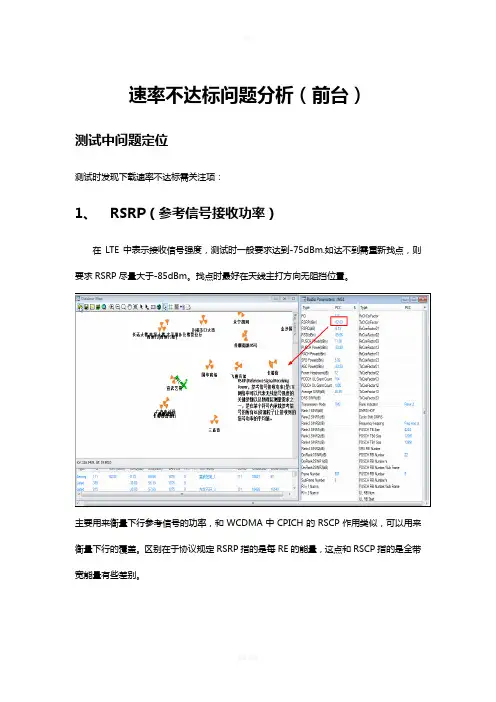

速率不达标问题分析（前台）测试中问题定位测试时发现下载速率不达标需关注项：1、RSRP（参考信号接收功率）在LTE中表示接收信号强度，测试时一般要求达到-75dBm.如达不到需重新找点，则要求RSRP尽量大于-85dBm。
找点时最好在天线主打方向无阻挡位置。
主要用来衡量下行参考信号的功率，和WCDMA中CPICH的RSCP作用类似，可以用来衡量下行的覆盖。
区别在于协议规定RSRP指的是每RE的能量，这点和RSCP指的是全带宽能量有些差别。
2、SINR（信干噪比）表示LTE中的信号质量，好点要求大于22。
是对速率影响最大的因素。
若RSRP大于-85dBm而SINR不达标，则看邻区列表内邻区信息，看是否有较强邻区信号干扰，若有的话，可以通知后台闭塞邻区或本站其他小区后测试。
3、Transmission传输模式传输模式现在用的有TM2（发射分集）、TM3（开环空间复用）、TM7（单流波束赋形）、TM8（双流波束赋形）。
一般测试时好点都为TM3.如果在TM2可能为无线环境不好，在TM7或TM8可能虽然RSRP和SINR都好但不在天线主打方向（站下小区背后或小区副瓣方向）。
4、PDCCH UL\DL Grant Count（上\下调度次数）LTE每秒调度次数，由于调度周期为1MS，所以调度次数为每秒1000次，正常情况下单用户调度次数都要在900以上。
5、BLER（误码率）正常情况下为10%一下，如果RSRP大于80dBm并且SINR大于22情况下BLER大于10%，则很有可能是外部干扰，可以让后台看一下底噪和上下行干扰。
6、Rank Indication（秩指示）正常情况下好点都应该为Rank2（双流）状态。
如果RSRP大于80dBm并且SINR大于22还在Rank1（单流）状态，有可能是天线问题（天线不支持双流）或传输问题。
7、PDSCH\PUSCH RB Number(下\上行可用RB数)8、Antenna Measurement（天线端口测量）9、MCS（调制阶数）9、MIMO（多发多收）感谢下载!欢迎您的下载，资料仅供参考。
lte路测分析报告鼎力
LTE路测分析报告鼎力1. 引言本文是针对LTE（Long Term Evolution）网络的路测分析报告，通过对实际的路测数据进行分析，总结出网络性能指标和问题点，为网络优化和改进提供参考。
2. 路测环境和方法2.1 路测环境本次LTE路测是在城市A的主要街道和高楼区域进行的，采用了专业的路测设备，并由经验丰富的工程师进行操作和数据记录。
2.2 路测方法路测方法采用了车载式测试系统，测试车辆按照事先设定的路线行驶，测试设备会自动记录网络性能数据。
同时，还结合了步行测试，以覆盖更多地理环境和网络场景。
3. 网络性能指标分析3.1 下行速率在LTE网络中，下行速率是一个重要的性能指标。
通过对路测数据的分析，我们得出了以下结论：•在城市A的大部分区域，LTE网络下行速率平均在10 Mbps以上，能够满足用户对高速数据传输的需求。
•在高楼区域，由于信号衰减的影响，下行速率有所下降，但仍在可接受范围内。
3.2 上行速率上行速率是指用户上传数据时的传输速度，同样也是评估LTE网络性能的重要指标。
根据我们的路测数据分析，得出以下结论：•在城市A的大部分区域，LTE网络上行速率平均在5 Mbps以上，能够满足用户上传数据的需求。
•在高楼区域，上行速率略有下降，但仍在可接受范围内。
3.3 延迟延迟是指数据从发送端到接收端所需的时间，对于一些对实时性要求较高的应用（如在线游戏、语音通话等），延迟是一个重要的指标。
根据我们的路测数据分析，得出以下结论：•在城市A的大部分区域，LTE网络的延迟控制在50毫秒以下，能够满足绝大部分实时应用的需求。
•在高楼区域，由于信号衰减的影响，延迟略有增加，但仍在可接受范围内。
4. 网络问题分析通过对路测数据的分析，我们发现了一些网络问题，对于网络的优化和改进提出以下建议：4.1 覆盖问题•在城市A的一些偏远地区，LTE网络的覆盖存在一定的盲区，需要增加基站密度，提升覆盖范围。
•在高楼区域，由于信号衰减的影响，LTE网络的覆盖存在一定的盲区，可以考虑部署微基站或增加信号中继设备改善覆盖情况。
LTE初级面试问题汇总
LTE初级面试问题汇总LTE初级面试问题汇总1、一般影响网络质量的因素有哪些？干扰（模三干扰，上行干扰、系统外干扰等），弱覆盖,天馈问题、驻波告警、设备故障，后台参数设置出错等。
2、切换成功率怎么定义？切换成功率等于切换成功次数比上切换总次数乘以100%（即切换成功率=切换成功次数/切换总次数*100%）3、造成高掉话的原因一般有哪些，如何解决？干扰、弱覆盖、邻区漏配，对应的解决方法是对于常见的模三干扰的解决方法是更改PCI，弱覆盖的解决方法是调整下倾角、方位角或增大基站发射功率，邻区漏配的解决方法是4、常见的故障告警有哪些？驻波告警、设备故障、基站断链等。
5、TAC是什么？6、什么是PCI？物理小区标识7、单站验证主要看哪几个指标？8、怎样判断天馈接反？根据DT测试LOG文件里的PCI和前台回放数据，若离主服务小区主覆盖方向距离很近，但信号很弱或主服务小区的背面信号很强、且没有及时切换到另一主覆盖方向的小区过去，可以判定为天馈接反。
9、单验合格的标准是什么？平均下载速率大于等于85Mbps，平均上传速率大于等于30Mbps，PING时延小于等于30ms，电调0°与8°的RSRP和PUCCH 值要相差5db左右。
10、如果站点在立交中间，该怎样对站点进行测试？若在立交桥下可以停车就在车上测试，找好点时尽量避免立交和大树的遮挡；若不能停车，就步行找好点进行测试。
11、单验时中点达标的标准是多少？-80dbm到-90dbm12、拉网前要做什么准备工作规划好测试路线，设备要准备齐全，了解掌握站点的开通状态与是否有告警等。
13、规划路线有什么原则？尽量规划右转，避免走单行道，避免多走重复路线等。
14、什么是覆盖率？覆盖率是指RSRP取值为1测试点在区域所有测试点钟的百分比；（有区域覆盖率和边缘覆盖率）15、LTE的优势是什么？网络架构更扁平化，建网更加便捷，且减低建网成本，缩小传输时延，多钟关键技术，使得数据业务速率非常快，在20M带宽下，下载速率能达到100Mbps，上传速率能达到50MBps，大大提高了用户体验和感知，支持的业务丰富多彩（如智能交通、平安家居、实时视频监控、即拍即传）等。
(完整版)LTE路测问题分析归纳汇总

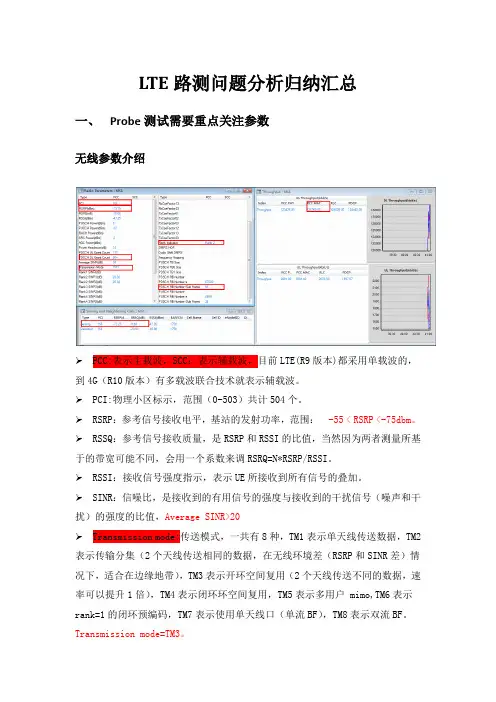

LTE路测问题分析归纳汇总一、Probe测试需要重点关注参数无线参数介绍➢PCC:表示主载波，SCC：表示辅载波，目前LTE(R9版本)都采用单载波的，到4G（R10版本）有多载波联合技术就表示辅载波。
➢PCI:物理小区标示，范围（0-503）共计504个。
➢RSRP：参考信号接收电平，基站的发射功率，范围：-55 < RSRP <-75dbm。
➢RSSQ：参考信号接收质量，是RSRP和RSSI的比值，当然因为两者测量所基于的带宽可能不同，会用一个系数来调RSRQ=N*RSRP/RSSI。
➢RSSI：接收信号强度指示，表示UE所接收到所有信号的叠加。
➢SINR：信噪比，是接收到的有用信号的强度与接收到的干扰信号（噪声和干扰）的强度的比值，Average SINR>20➢Transmission mode:传送模式，一共有8种，TM1表示单天线传送数据，TM2表示传输分集（2个天线传送相同的数据，在无线环境差（RSRP和SINR差）情况下，适合在边缘地带），TM3表示开环空间复用（2个天线传送不同的数据，速率可以提升1倍），TM4表示闭环环空间复用，TM5表示多用户 mimo,TM6表示rank=1的闭环预编码，TM7表示使用单天线口（单流BF），TM8表示双流BF。
Transmission mode=TM3。
➢Rank Indicator：表示层的意思，rank1表示单层，速率低，rank2表示2层，速率高。
Rank Indicator = Rank 2➢PDSCH RB number：表示该用户使用的RB数。
这个值看出，该扇区下大概有几个用户。
（20M带宽对应100个RB，15M带宽对应75个RB,10M带宽对应50个RB,5M带宽对应25个RB，3M带宽对应15个RB，1.4M带宽对应6个RB）多用户可以造成速率低原因之一。
➢PDCCH DL Grant Count：下行时域（子帧）调度数，PDCCH DL Grant Count >950。
LTE问题集锦（4）

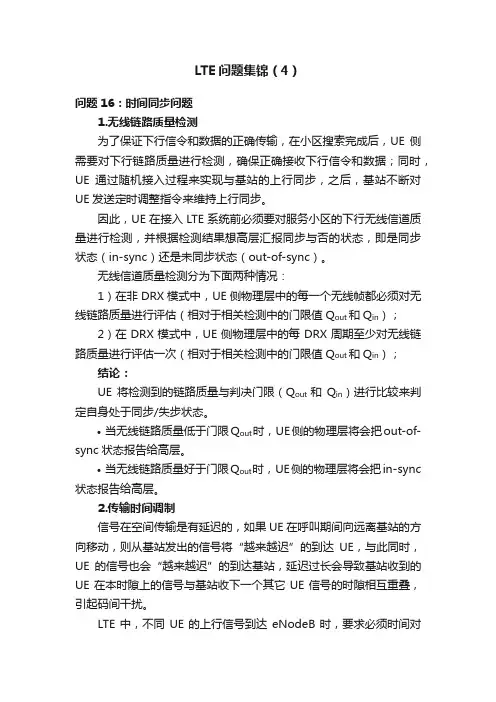

LTE问题集锦（4）问题16：时间同步问题1.无线链路质量检测为了保证下行信令和数据的正确传输，在小区搜索完成后，UE侧需要对下行链路质量进行检测，确保正确接收下行信令和数据；同时，UE通过随机接入过程来实现与基站的上行同步，之后，基站不断对UE发送定时调整指令来维持上行同步。
因此，UE在接入LTE系统前必须要对服务小区的下行无线信道质量进行检测，并根据检测结果想高层汇报同步与否的状态，即是同步状态（in-sync）还是未同步状态（out-of-sync）。
无线信道质量检测分为下面两种情况：1）在非DRX模式中，UE侧物理层中的每一个无线帧都必须对无线链路质量进行评估（相对于相关检测中的门限值Q out和Q in）；2）在DRX模式中，UE侧物理层中的每DRX周期至少对无线链路质量进行评估一次（相对于相关检测中的门限值Q out和Q in）；结论：UE将检测到的链路质量与判决门限（Q out和Q in）进行比较来判定自身处于同步/失步状态。
•当无线链路质量低于门限Q out时，UE侧的物理层将会把out-of-sync状态报告给高层。
•当无线链路质量好于门限Q out时，UE侧的物理层将会把in-sync 状态报告给高层。
2.传输时间调制信号在空间传输是有延迟的，如果UE在呼叫期间向远离基站的方向移动，则从基站发出的信号将“越来越迟”的到达UE，与此同时，UE的信号也会“越来越迟”的到达基站，延迟过长会导致基站收到的UE在本时隙上的信号与基站收下一个其它UE信号的时隙相互重叠，引起码间干扰。
LTE中，不同UE的上行信号到达eNodeB时，要求必须时间对齐，以保证UE之间上行信号的正交性，从而有助于消除小区内的干扰。
为了确保UE与基站保持同步，需要做的是维持UE的上行同步工作，即需要对UE的定时时刻进行调整。
•eNodeB通过检测UE发出的参考信号（RS）来确定UE是否与基站保持同步，如果存在同步偏差，eNodeB就会发送一个定时调整指令（也称为时间提前量，Timing Advance，TA，TA的时间范围是：0~0.67ms，粒度为0.52us，即16*Ts）来指示UE需要进行定时同步点的调整。
(完整版)LTE测试问题点分析

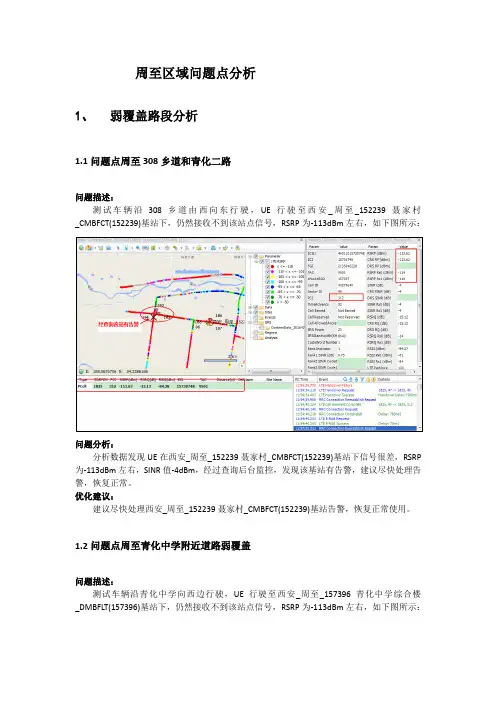

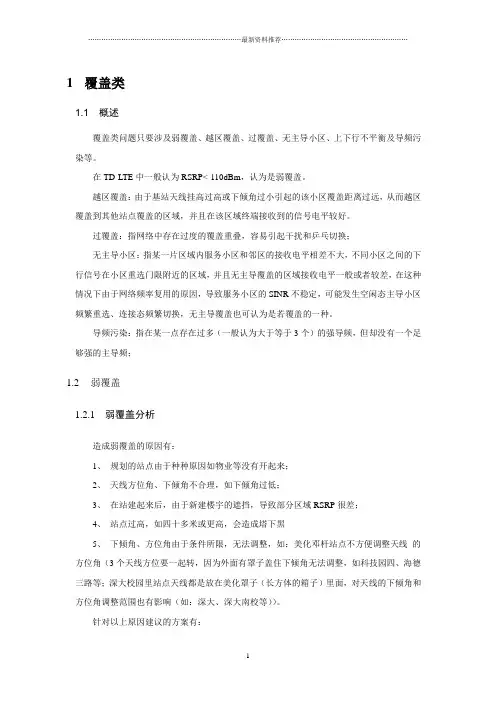

周至区域问题点分析1、弱覆盖路段分析1.1问题点周至308乡道和青化二路问题描述：测试车辆沿308乡道由西向东行驶，UE行驶至西安_周至_152239聂家村_CMBFCT(152239)基站下，仍然接收不到该站点信号，RSRP为-113dBm左右，如下图所示：问题分析：分析数据发现UE在西安_周至_152239聂家村_CMBFCT(152239)基站下信号很差，RSRP 为-113dBm左右，SINR值-4dBm，经过查询后台监控，发现该基站有告警，建议尽快处理告警，恢复正常。
优化建议：建议尽快处理西安_周至_152239聂家村_CMBFCT(152239)基站告警，恢复正常使用。
1.2问题点周至青化中学附近道路弱覆盖问题描述：测试车辆沿青化中学向西边行驶，UE行驶至西安_周至_157396青化中学综合楼_DMBFLT(157396)基站下，仍然接收不到该站点信号，RSRP为-113dBm左右，如下图所示：问题分析：分析数据发现UE在西安_周至_157396青化中学综合楼_DMBFLT(157396)基站下信号很差，RSRP为-113dBm左右，SINR值-4dBm，经过查询后台监控，发现该基站有告警，建议尽快处理告警，恢复正常。
优化建议：建议尽快处理西安_周至_157396青化中学综合楼_DMBFLT(157396)基站告警，恢复正常使用。
1.3问题点周至县城以西道路问题描述：测试车辆从周至县城城西的道路上进行测试，发现图中各个点标识路段RSRP值都较差（-110dbm）问题分析：分析数据发现，UE在县城城西道路行驶时，在图中各个路段接收的RSRP值都在-110dbm 左右，SINR值-3dbm左右，该各处道路均为弱覆盖区域，建议在图中各个点标记路段新建4G基站，解决弱覆盖问题。
优化建议：核查站点天馈参数，发现城西站点较少，天线参数已经无法调，建议新建4G基站解决弱覆盖问题。
附mapinfo：1.4问题点周至县城东部道路问题描述：UE同测试车辆从周至县城东部道路上进行测试时，发现多条路段弱覆盖严重（RSRP值低于-110dbm，SINR值低于-3dB：如下图所示：问题分析：分析数据发现，UE在县城东部道路行驶时，在图中各个路段接收的RSRP值都在-110dbm 一下，弱覆盖路段较多，影响UE正常做业务；核查站点天馈参数等，发现各处道路4G站点缺少导致为弱覆盖区域，建议在图中各个点标记路段新建4G基站，解决弱覆盖问题。
LTE测试问题点分析
周至区域问题点分析1、弱覆盖路段分析1.1问题点周至308乡道和青化二路问题描述：测试车辆沿308乡道由西向东行驶，UE行驶至西安_周至_152239聂家村_CMBFCT(152239)基站下，仍然接收不到该站点信号，RSRP为-113dBm左右，如下图所示：问题分析：分析数据发现UE在西安_周至_152239聂家村_CMBFCT(152239)基站下信号很差，RSRP 为-113dBm左右，SINR值-4dBm，经过查询后台监控，发现该基站有告警，建议尽快处理告警，恢复正常。
优化建议：建议尽快处理西安_周至_152239聂家村_CMBFCT(152239)基站告警，恢复正常使用。
1.2问题点周至青化中学附近道路弱覆盖问题描述：测试车辆沿青化中学向西边行驶，UE行驶至西安_周至_157396青化中学综合楼_DMBFLT(157396)基站下，仍然接收不到该站点信号，RSRP为-113dBm左右，如下图所示：问题分析：分析数据发现UE在西安_周至_157396青化中学综合楼_DMBFLT(157396)基站下信号很差，RSRP为-113dBm左右，SINR值-4dBm，经过查询后台监控，发现该基站有告警，建议尽快处理告警，恢复正常。
优化建议：建议尽快处理西安_周至_157396青化中学综合楼_DMBFLT(157396)基站告警，恢复正常使用。
1.3问题点周至县城以西道路问题描述：测试车辆从周至县城城西的道路上进行测试，发现图中各个点标识路段RSRP值都较差（-110dbm）问题分析：分析数据发现，UE在县城城西道路行驶时，在图中各个路段接收的RSRP值都在-110dbm 左右，SINR值-3dbm左右，该各处道路均为弱覆盖区域，建议在图中各个点标记路段新建4G基站，解决弱覆盖问题。
优化建议：核查站点天馈参数，发现城西站点较少，天线参数已经无法调，建议新建4G基站解决弱覆盖问题。
附mapinfo：1.4问题点周至县城东部道路问题描述：UE同测试车辆从周至县城东部道路上进行测试时，发现多条路段弱覆盖严重（RSRP值低于-110dbm，SINR值低于-3dB：如下图所示：问题分析：分析数据发现，UE在县城东部道路行驶时，在图中各个路段接收的RSRP值都在-110dbm 一下，弱覆盖路段较多，影响UE正常做业务；核查站点天馈参数等，发现各处道路4G站点缺少导致为弱覆盖区域，建议在图中各个点标记路段新建4G基站，解决弱覆盖问题。
41个常见LTE问题与问题详解汇总情况
41个常见LTE问题与问题详解汇总情况⼀、TD-LTE路测中对于掉线的定义如何，掉线率指标是指什么？掉线的定义为测试过程中已经接收到了⼀定数据的情况下，超过3分钟没有任何数据传输。
掉线率=各制式掉线次数总和/(成功次数+各制式掉线次数总和)⼆、LTE的测量事件有哪些？同系统测量事件：A1事件：表⽰服务⼩区信号质量⾼于⼀定门限；A2事件：表⽰服务⼩区信号质量低于⼀定门限；A3事件：表⽰邻区质量⾼于服务⼩区质量，⽤于同频、异频的基于覆盖的切换；A4事件：表⽰邻区质量⾼于⼀定门限，⽤于基于负荷的切换，可⽤于负载均衡；A5事件：表⽰服务⼩区质量低于⼀定门限并且邻区质量⾼于⼀定门限，可⽤于负载均衡; 异系统测量事件：B1事件：邻⼩区质量⾼于⼀定门限，⽤于测量⾼优先级的异系统⼩区；B2事件：服务⼩区质量低于⼀定门限，并且邻⼩区质量⾼于⼀定门限，⽤于相同或较低优先级的异系统⼩区的测量。
三、UE在什么情况下听SIB1消息？SIB1的周期是80ms，触发UE接收SIB1有两种⽅式，⼀种⽅式是每周期接收⼀次，另⼀种是UE收到paging消息，由paging消息所含的参数得知系统信息有变化，然后接收SIB1，SIB1消息会通知UE是否继续接收其他SIB。
四、随机接⼊通常发⽣在哪5 种情况中？a)从RRC_IDLE 状态下初始接⼊。
b) RRC 连接重建的过程。
c)切换。
d) RRC_CONNECTED 状态下有下⾏数据⾃EPC（核⼼⽹）来需要随机接⼊时。
e)RRC_CONNECTED 状态下有上⾏数据⾄EPC ⽽需要随机接⼊时。
五、LTE上⾏为什么要采⽤SC-FDMA技术？考虑到多载波带来的⾼PAPR（峰值平均功率⽐）会影响终端的射频成本和电池寿命。
最终3GPP决定在上⾏采⽤单载波频分复⽤技术SC-FDMA中的频域实现⽅式DFT-S-OFDM。
可以看出与OFDM不同的是在调制之前先进⾏了DFT（离散傅⾥叶变换）的转换，这样最终发射的时域信号会⼤⼤减⼩PAPR。
