TEMS路测分析讲稿

上海贝尔阿尔卡特股份有限公司ASB SSM-ISE 工程服务部路测中的主要问题及分析ASB 工程服务部 徐川在网络运行当中，经常会出现这样或那样不可预料的问题。

有些问题如基站硬件故障、 传输问题等，可以通过网络操作维护设备(OMC)来发现，找到解决方法。

但是某些上下行干 扰(并没有导致严重的掉话)、覆盖不合理等无线网络中的问题，在统计中难以被发现，而这 些问题又是与用户联系最紧密、最直接的问题，对此，应根据所采集到的数据，通过回放采 集回来的数据， 结合测试时的现场记录， 来详细地分析找出存在的网络问题， 从而提出有效、 合理的解决方案。

在路测中，我们一般分两种情况，一种是 MS 的 idle 模式下，另一种就是在 MS 通话模 式下。

通过回放数据，我们主要关心下列情况：掉话、切换失败、接入失败、干扰、切换失 败、基站覆盖等等。

网络中的问题多数情况下不是单独出现的，发生某一个现象可能是多个问题集合在一起 造成的，下面我们就某一现象与产生原因做出总结，便于尽快发现问题。

一、弱信号覆盖情况该情况比较常见， 一般是低电平伴随着低通话质量出现。

此种情况应该根据不同的情况， 不同的地形等进行调整。

主要的方法有：调整天线高度、调整天线方向、调整天线下倾角、加直放站、新加基站 等。

1、调整天线高度： 在离天线较近的地方出现弱信号，无阻挡、无法通过调整天线下倾角来解决（下倾角过 大会引起覆盖模形的变形）的情况下，在不会出现盲区的前提下，可适当降低天线的高度。

在离天线较远的地方出现弱信号，可适当地增高天线高度。

2、调整天线方向： 在天线旁瓣方向覆盖的地方出现弱信号， 在不影响覆盖的情况下可适当地调整天线方位 角，让弱信号区域在天线主瓣覆盖范围内。

（注：天线的调整优先铁路、高速、国道、省道 等主要干道） 3、调整天线下倾角： 在离基站很近的主瓣覆盖方向出现弱信号， 而在离基站较远的主瓣方向信号较强的情况 下，主要是由于基站天线较高，而下倾较小，建议加大天线下倾。

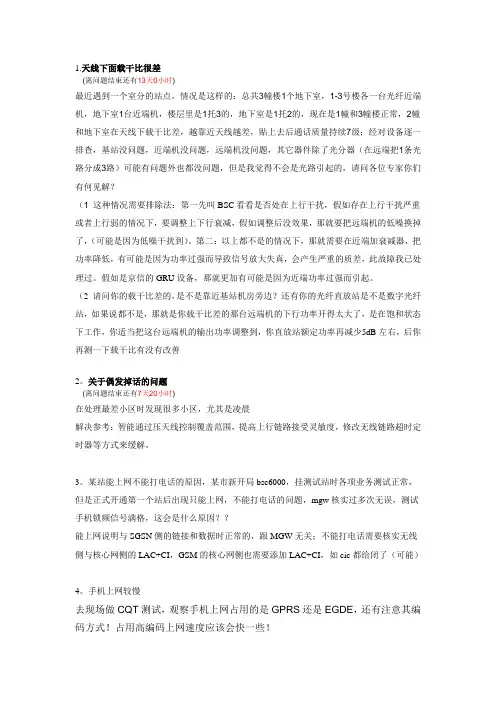

1.天线下面载干比很差(离问题结束还有13天0小时)最近遇到一个室分的站点，情况是这样的：总共3幢楼1个地下室，1-3号楼各一台光纤近端机，地下室1台近端机，楼层里是1托3的，地下室是1托2的，现在是1幢和3幢楼正常，2幢和地下室在天线下载干比差，越靠近天线越差，贴上去后通话质量持续7级；经对设备逐一排查，基站没问题，近端机没问题，远端机没问题，其它器件除了光分器（在远端把1条光路分成3路）可能有问题外也都没问题，但是我觉得不会是光路引起的，请问各位专家你们有何见解？（1 这种情况需要排除法：第一先叫BSC看看是否处在上行干扰，假如存在上行干扰严重或者上行弱的情况下，要调整上下行衰减，假如调整后没效果，那就要把远端机的低噪换掉了，（可能是因为低噪干扰到）。

第二：以上都不是的情况下，那就需要在近端加衰减器，把功率降低，有可能是因为功率过强而导致信号放大失真，会产生严重的质差，此故障我已处理过。

假如是京信的GRU设备，那就更加有可能是因为近端功率过强而引起。

（2 请问你的载干比差的，是不是靠近基站机房旁边？还有你的光纤直放站是不是数字光纤站，如果说都不是，那就是你载干比差的那台远端机的下行功率开得太大了，是在饱和状态下工作，你适当把这台远端机的输出功率调整到，你直放站额定功率再减少5dB左右，后你再测一下载干比有没有改善2。

关于偶发掉话的问题(离问题结束还有7天20小时)在处理最差小区时发现很多小区，尤其是凌晨解决参考：智能通过压天线控制覆盖范围，提高上行链路接受灵敏度，修改无线链路超时定时器等方式来缓解。

3。

某站能上网不能打电话的原因，某市新开局bsc6000，挂测试站时各项业务测试正常，但是正式开通第一个站后出现只能上网，不能打电话的问题，mgw核实过多次无误，测试手机锁频信号满格，这会是什么原因？？能上网说明与SGSN侧的链接和数据时正常的，跟MGW无关；不能打电话需要核实无线侧与核心网侧的LAC+CI，GSM的核心网侧也需要添加LAC+CI，如cic都给闭了（可能）4。

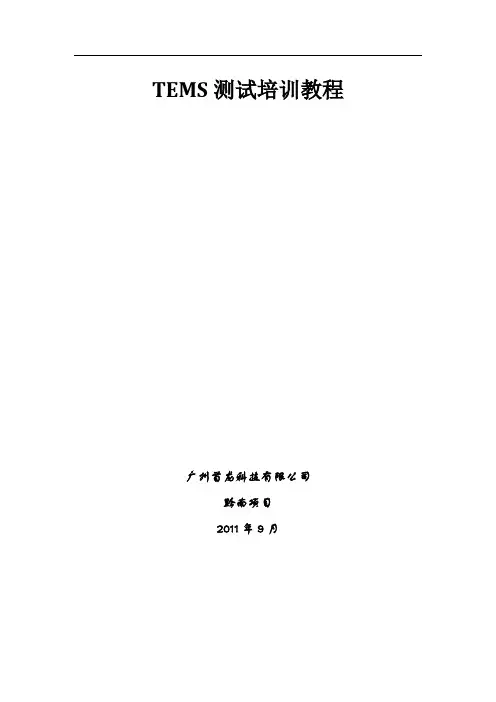

TEMS测试培训教程广州首龙科技有限公司黔南项目2011年9月目录一、系统简介 (3)（一）软硬件设备 (3)（二）TEMS Investigation 功能 (3)二、TEMS Investigation GSM测试操作 (4)（一）测试系统连接 (4)（二）测试数据收集 (5)（三）测试数据回放 (6)（四）语音业务测试 (8)（五）数据业务测试 (11)（六）地图数据导入 (13)（七）信令流程管理 (17)（八）扫频测试 (19)（九）锁频测试 (21)（十）生成报告 (22)一、系统简介TEMS Investigation 8.0.3是爱立信公司TEMS系列产品中实时诊断系统的一种，它是GSM、GPRS、WCDMA无线网络空中接口的测试工具，在GSM移动通信网络的操作维护，故障处理和系统优化过程中使用。

TEMS Investigation 测试信息主要包括无线参数、信号强度、话音质量和空中接口信息的解码。

目前主要应用于GSM 、GPRS、WCDMA 网络的监测、分析和优化工作。

下面主要介绍TEMS Investigation 8.0.3软件版本对GSM测试的应用，整个测试系统的软硬件要求和实现功能如下。

（一）软硬件设备1.TEMS Investigation 8.0.3包括爱立信测试手机K790和Z750，PC 软件包(TEMS Investigation8.0.3软件)和用于与PC 机相联接的串口线；2.可以联接多部TEMS 测试机到PC 以进行常规测试和基准对；3.还可以联结附加的TEMS Scanner 用于扫频，获取邻区信息和分析干扰源。

（二）TEMS Investigation 功能1.外接GPS设备进行位置定位，帮助问题分析。

2.评估GSM无线网络信号强度和话音质量等性能指标；3.在空闲和通话模式下，实时测量C/I 信号覆盖信息；4.收集邻区信息和无线接口参数、事件信息和第三层信息；5.GPRS无线网络的性能测试和评估；6.单频网络（GSM900或DCS1800）与双频网络的性能测试评估；7.无线网络频率干扰扫频测试。

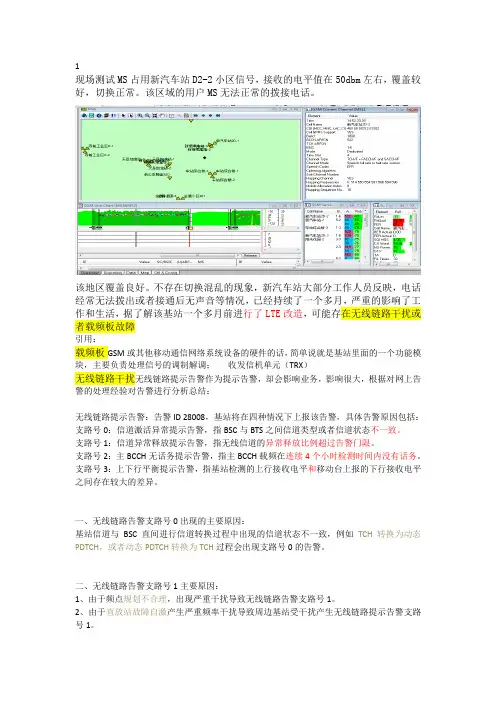

1现场测试MS占用新汽车站D2-2小区信号，接收的电平值在50dbm左右，覆盖较好，切换正常。

该区域的用户MS无法正常的拨接电话。

该地区覆盖良好。

不存在切换混乱的现象，新汽车站大部分工作人员反映，电话经常无法拨出或者接通后无声音等情况，已经持续了一个多月，严重的影响了工作和生活，据了解该基站一个多月前进行了LTE改造，可能存在无线链路干扰或者载频板故障引用：载频板GSM或其他移动通信网络系统设备的硬件的话，简单说就是基站里面的一个功能模块，主要负责处理信号的调制解调；收发信机单元（TRX）无线链路干扰无线链路提示告警作为提示告警，却会影响业务，影响很大，根据对网上告警的处理经验对告警进行分析总结：无线链路提示告警：告警ID 28008，基站将在四种情况下上报该告警，具体告警原因包括：支路号0：信道激活异常提示告警，指BSC与BTS之间信道类型或者信道状态不一致。

支路号1：信道异常释放提示告警，指无线信道的异常释放比例超过告警门限。

支路号2：主BCCH无话务提示告警，指主BCCH载频在连续4个小时检测时间内没有话务。

支路号3：上下行平衡提示告警，指基站检测的上行接收电平和移动台上报的下行接收电平之间存在较大的差异。

一、无线链路告警支路号0出现的主要原因：基站信道与BSC直间进行信道转换过程中出现的信道状态不一致，例如TCH转换为动态PDTCH，或者动态PDTCH转换为TCH过程会出现支路号0的告警。

二、无线链路告警支路号1主要原因：1、由于频点规划不合理，出现严重干扰导致无线链路告警支路号1。

2、由于直放站故障自激产生严重频率干扰导致周边基站受干扰产生无线链路提示告警支路号1。

3、基站扩容载频时射频首发连线与数据配置不一致。

4、载频板故障。

三、无线链路告警支路号2主要原因：1、特殊覆盖场景下，小区覆盖范围内确实无用户或特定时间段无用户存在。

2、数据配置错误，如MSC没有配置对应小区的数据，未配置为其他小区的邻区，BA1表未配置或错误等。

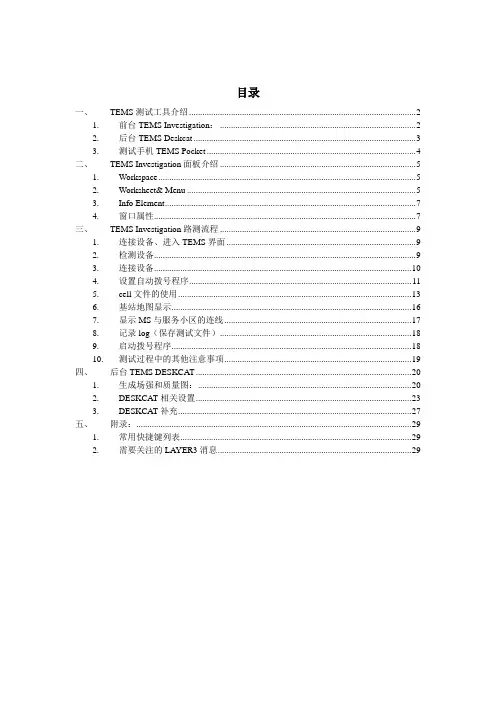

目录一、TEMS测试工具介绍 (2)1. 前台TEMS Investigation： (2)2. 后台TEMS Deskcat (3)3. 测试手机TEMS Pocket (4)二、TEMS Investigation面板介绍 (5)1. Workspace (5)2. Worksheet& Menu (5)3. Info Element (7)4. 窗口属性 (7)三、TEMS Investigation路测流程 (9)1. 连接设备、进入TEMS界面 (9)2. 检测设备 (9)3. 连接设备 (10)4. 设置自动拨号程序 (11)5. cell文件的使用 (13)6. 基站地图显示 (16)7. 显示MS与服务小区的连线 (17)8. 记录log（保存测试文件） (18)9. 启动拨号程序 (18)10. 测试过程中的其他注意事项 (19)四、后台TEMS DESKCAT (20)1. 生成场强和质量图： (20)2. DESKCAT相关设置 (23)3. DESKCAT补充 (27)五、附录： (29)1. 常用快捷键列表 (29)2. 需要关注的LAYER3消息 (29)一、TEMS测试工具介绍TEMS是爱立信公司开发的一套测试软件，我们常用的是GSM/GPRS前台测试软件TEMS Investigation，后台分析软件TEMS Deskcat以及测试手机TEMS Pocket。

TEMS的狗在手机中，软件不需要狗。

TEMS的功能非常多，我写的这篇文章只介绍了最常用也是我们工作中用到最多的功能，可以作为入门指导书使用。

1.前台TEMS Investigation：TEMS Investigation与万禾测试软件相比有几大优势：A.TEMS Investigation不仅可以锁非跳频小区的TCH频点，而且可以锁到时隙，这在处理投诉以及问题定位中比较有用。

B.TEMS Investigation可以看到跳频小区中每个频点的C/I，在路测中可以很快发现频率干扰而不需要关跳频。

目录第一章：TEMS软件简介及安装…………………………………………………..1.1：TEMS软件组成部分简介1.2：TEMS Investigation的安装1.3：TEMS Deskcat5.5安装1.4：USB转串口驱动安装1.5：GPS驱动安装1.6：T618测试手机驱动安装第二章：TEMS Investigation GSM 5.0界面说明…………2.1：软件界面简介2.2：workspace2.3：工具栏介绍2.4：菜单栏2.5：导航区第三章：测试流程和回放流程3.1：设备的硬件连接，端口识别，软件连接，排列窗口，加载基站信息，电子地图3.2：拨号程序的设置3.3：测试的开始和数据的记录3.4：回放流程第四章：常用窗口介绍4.1：MAP窗口4.2：Line chart窗口4.3：serving+neighbors窗口4.4：Radio parameters窗口4.5：current channel窗口4.6：Hopping channel窗口4.7：Layer 3 Message窗口第五章：前台事件统计介绍5.1：生成统计报表第六章：Deskcat后台使用说明6.1：区间分段阀值设置6.2：加载数据文件6.3：加载基站和地图信息6.4：系统设置：TEMS1.1：TEMS 软件组成部分简介TEMS 是爱立信公司开发的一套测试软件，用于GSM/GPRS 通信系统的性能测试和数据分析。

它由两部分组成，前台测试软件TEMS Investigation GSM 5.0，后台分析软件TEMS Deskcat 5.5。

1.2 ：TEMS Investigation 的安装双击“TEMS 5.0”文件夹中的“TEMS_Investigation 5.0.msi”出现如下对话框：点击NEXT，直到显示Finish点击，则安装完成。

1.3:TEMS Deskcat5.5安装点击“TEMS Deskcat5.5”文件夹中的“TEMS Deskcat5.5.mis”，出现一个对话框，点击对话框的“NEXT”选项，直到出现有finish的对话框，点击finish，安装完成。
