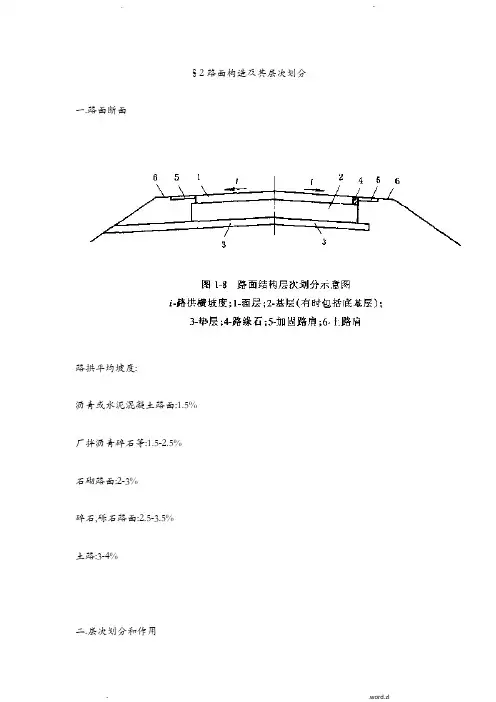

§2路面结构及其层次划分一.路面断面路拱平均坡度:沥青或水泥混凝土路面:1.5%厂拌沥青碎石等:1.5-2.5%石砌路面:2-3%碎石,砾石路面:2.5-3.5%土路:3-4%二.层次划分和作用1．面层:面层是直接同行车和大气接触的表面层次，它承受较大的行车荷载的垂直力、水平力和冲击力的作用，同时还受到降水的浸蚀和气温变化的影响。
因此，同其它层次相比，面层应具备较高的结构强度，抗变形能力，较好的水稳定性和温度稳定性，而且应当耐磨，不透水；其表面还应有良好的抗滑性和平整度。
修筑面层所用的材料主要有：水泥混凝土、沥青很凝土、沥青碎(砾)石混合料、砂砾或碎石掺上或不掺土的混合料以及块料等。
2．基层:基层主要承受由面层传来的车辆荷载的垂直力，并扩散到下面的垫层和土基中去,上基层是路画结构中的承重层，它应具有足够的强度和刚度，并具有良好的扩散应力的能力.基层遭受大气因素的影响虽然比面层小，但是仍然有可能经受地下水和通过面层渗入雨水，所以基层结构应具有足够的水稳定性。
基层表面虽不直接供车辆行驶，但仍然要求有较好的平整度，这是保证面层平整性的基本条件。
修筑基层的材料主要有各种结合料(如石灰、水泥或沥青等)稳定土或稳定碎(砾)石、贫水泥混凝土、天然砂砾、各种碎石或砾石、片石、块石或圆石，各种工业废渣(如煤渣、粉煤灰、矿渣、石灰渣等)和土、砂、石所组成的混合料等。
3．垫层:垫层介于路基与基层之间，它的功能是改善土基的湿度和温度状况，以保证面层和基层的强度、刚度和稳定性不受土基水温状况变化所造成的不良影响。
另一方面的功能是将车辆荷载应力加以扩散，以减小土基产生的应力和变形.同时也能阻止路基土挤入基层中，影响基层结构的性能。
修筑垫层的材料，强度要求不一定高，但水稳定性利隔温性能要好。
常用的垫层材料分为两类，一类是由松散粒料，如砂、砾石、炉渣等组成的透水性垫层；另一类是用水泥或石灰稳定土等修筑的稳定类垫层。
底基层三个层次，基层中包括底基层在内。
§2路面结构及其层次划分一.路面断面路拱平均坡度:沥青或水泥混凝土路面:1.5%厂拌沥青碎石等:1.5-2.5%石砌路面:2-3%碎石,砾石路面:2.5-3.5%土路:3-4%二.层次划分和作用1．面层:面层是直接同行车和大气接触的表面层次，它承受较大的行车荷载的垂直力、水平力和冲击力的作用，同时还受到降水的浸蚀和气温变化的影响。
因此，同其它层次相比，面层应具备较高的结构强度，抗变形能力，较好的水稳定性和温度稳定性，而且应当耐磨，不透水；其表面还应有良好的抗滑性和平整度。
修筑面层所用的材料主要有：水泥混凝土、沥青很凝土、沥青碎(砾)石混合料、砂砾或碎石掺上或不掺土的混合料以及块料等。
2．基层:基层主要承受由面层传来的车辆荷载的垂直力，并扩散到下面的垫层和土基中去,上基层是路画结构中的承重层，它应具有足够的强度和刚度，并具有良好的扩散应力的能力.基层遭受大气因素的影响虽然比面层小，但是仍然有可能经受地下水和通过面层渗入雨水，所以基层结构应具有足够的水稳定性。
基层表面虽不直接供车辆行驶，但仍然要求有较好的平整度，这是保证面层平整性的基本条件。
修筑基层的材料主要有各种结合料(如石灰、水泥或沥青等)稳定土或稳定碎(砾)石、贫水泥混凝土、天然砂砾、各种碎石或砾石、片石、块石或圆石，各种工业废渣(如煤渣、粉煤灰、矿渣、石灰渣等)和土、砂、石所组成的混合料等。
3．垫层:垫层介于路基与基层之间，它的功能是改善土基的湿度和温度状况，以保证面层和基层的强度、刚度和稳定性不受土基水温状况变化所造成的不良影响。
另一方面的功能是将车辆荷载应力加以扩散，以减小土基产生的应力和变形.同时也能阻止路基土挤入基层中，影响基层结构的性能。
修筑垫层的材料，强度要求不一定高，但水稳定性利隔温性能要好。
常用的垫层材料分为两类，一类是由松散粒料，如砂、砾石、炉渣等组成的透水性垫层；另一类是用水泥或石灰稳定土等修筑的稳定类垫层。
第二节环境因素对道路的影响1、温度湿度对道路的影响概述图2-1 温度对沥青混凝土动弹性模量的影响图2-2 湿度对路基刚度的影响2、温度对道路的影响温度造成路基体的膨胀与收缩，甚至引起路基的冻胀；温度造成水泥砼路面的温度应力及条块分割；温度造成沥青混凝土路面的塑性变形累积及低温开裂。
§1—7路面结构及其层次划分一、路基横断面在路基顶面铺筑面层结构，沿横断面方向由行车道、硬路肩和土路肩所组成。
分为：1、槽式横断面 2、全铺式横断面图1-5路面横断面形式a) 槽式；b) 全铺式1-路面；2-土路肩；3-路基；4-路缘石(侧石)；5-加固路肩二、路拱及路拱横坡度为了保证路面上雨水及时排出，减少雨水对路面的浸润和渗透，减弱路面结构强度，路面表面应做成直线型或抛物线型的路拱。
等级高的路面，平整度和水稳定性较好，透水性也小，通常采用直线型路拱和较小的路拱横坡度。
等级低的路面，为了有利于迅速排除路表积水，一般采用抛物线型路拱和较大的路拱横坡度。
表1-10列出了各种不同类型路面的路拱平均横坡度。
选择路拱横坡度，应充分考虑有利于行车平稳和有利于横向排水两方面的要求。
在干旱和有积雪、浮冰地区，应采用低值，多雨地区采用高值；当道路纵坡较大或路面较宽，或行车速度较高时，或交通量和车辆载重较大时，或常有拖挂汽车行驶时，应采用平均横坡度的低值；反之则应取用高值。
高速公路和一级公路设有中央分隔带。
通常采用两种方式布置路拱横断面。
若分隔带未设置排水设施，则作成中间高，两侧路面低，由单向横坡向路肩方向排水。
若分隔带设置排水设施，则两侧路面分别单独作成中间高两边低的路拱，向中间排水设施和路肩二个方向排水。
路肩横坡度一般较路面横坡大1%。
但是高速公路和一级公路的硬路肩采用与路面行车道相同的结构时，应采用与路面行车道相同的路面横坡度。
三、路面结构层划分及其作用1、层次划分面层（上、中、下面层）基层（基层、底基层）垫层如图1-6所示。
图1-6路面结构层次划分示意图i-路拱横坡度；1-面层；2-基层(有时包括底基层)；3-垫层；4-路缘石；5-加固路肩；6-土路肩2、要求面层是直接同行车和大气接触的表面层次，它承受较大的行车荷载的垂直力，水平力和冲击力的作用。
同时还受到降水的浸蚀和气温变化的影响。
因此，同其它层次相比，面层应具备较高的结构强度，抗变形能力，较好的水稳定性和温度稳定性，而且应当耐磨，不透水；其表面还应有良好的抗滑性和平整度。
路面结构组成路面结构是指道路上的铺装材料和构造方式，它直接影响着道路的使用寿命、安全性和舒适性。
在城市化进程中，道路建设越来越重要，因此了解不同的路面结构对于保障道路质量至关重要。
一般而言，路面结构由基层、底基层、面层和附属设施等部分组成。
基层是路面结构的最底部，其作用是分散和传递车辆荷载，承受地基的压力，并保证路面的整体稳定性。
常见的基层材料有碎石、砂石和混凝土等。
底基层位于基层之上，用于分散和传递荷载，同时起到排水和保持路基平整的作用。
常用的底基层材料有碎石、砂石和沥青混合料等。
面层是路面结构的最上层，直接承受车辆荷载和外界环境的影响，对于道路的平顺度、抗滑性和耐久性起着重要作用。
常见的面层材料有沥青混合料和水泥混凝土等。
根据不同的道路用途和交通量，路面结构的设计也会有所不同。
例如，高速公路的路面结构通常采用多层结构，以应对高速行驶的车辆荷载和频繁的交通流量。
而城市道路的路面结构则相对简单，一般只有基层和面层两个部分。
路面结构的施工也需要遵循一定的规范和要求。
在道路建设中，先进行地基处理，包括填筑、夯实和排水等工作。
然后进行基层的施工，根据设计要求选择合适的材料进行铺设和压实。
最后进行面层的施工，包括沥青混合料的铺设、摊铺和压实等工序。
不同的路面结构具有不同的特点和适用范围。
例如，沥青混合料路面结构具有较好的平顺度和抗滑性，适用于城市道路和一般公路。
而水泥混凝土路面结构具有较好的耐久性和承载能力，适用于高速公路和重载交通道路。
在实际的道路维护和管理中，对路面结构的监测和维修也至关重要。
通过定期的路面检测，可以及时发现路面病害，采取相应的维修和养护措施，延长道路的使用寿命和保障交通安全。
路面结构是道路建设中的重要组成部分，它直接影响着道路的使用寿命、安全性和舒适性。
了解不同的路面结构对于保障道路质量至关重要，同时在实际的道路维护和管理中，对路面结构的监测和维修也十分重要。
通过科学合理的路面结构设计和有效的维护管理，可以提高道路的使用寿命和交通流畅度，为人们的出行提供更加便利和安全的环境。
§2路面构造及其层次划分一.路面断面路拱平均坡度:沥青或水泥混凝土路面:1.5%厂拌沥青碎石等:1.5-2.5%石砌路面:2-3%碎石,砾石路面:2.5-3.5%土路:3-4%二.层次划分和作用1．面层:面层是直接同行车和大气接触的外表层次，它承受较大的行车荷载的垂直力、水平力和冲击力的作用，同时还受到降水的浸蚀和气温变化的影响。
因此，同其它层次相比，面层应具备较高的构造强度，抗变形能力，较好的水稳定性和温度稳定性，而且应当耐磨，不透水；其外表还应有良好的抗滑性和平整度。
修筑面层所用的材料主要有：水泥混凝土、沥青很凝土、沥青碎(砾)石混合料、砂砾或碎石掺上或不掺土的混合料以及块料等。
2．基层:基层主要承受由面层传来的车辆荷载的垂直力，并扩散到下面的垫层和土基中去,上基层是路画构造中的承重层，它应具有足够的强度和刚度，并具有良好的扩散应力的能力.基层遭受大气因素的影响虽然比面层小，但是仍然有可能经受地下水和通过面层渗入雨水，所以基层构造应具有足够的水稳定性。
基层外表虽不直接供车辆行驶，但仍然要求有较好的平整度，这是保证面层平整性的根本条件。
修筑基层的材料主要有各种结合料(如石灰、水泥或沥青等)稳定土或稳定碎(砾)石、贫水泥混凝土、天然砂砾、各种碎石或砾石、片石、块石或圆石，各种工业废渣(如煤渣、粉煤灰、矿渣、石灰渣等)和土、砂、石所组成的混合料等。
3．垫层:垫层介于路基与基层之间，它的功能是改善土基的湿度和温度状况，以保证面层和基层的强度、刚度和稳定性不受土基水温状况变化所造成的不良影响。
另一方面的功能是将车辆荷载应力加以扩散，以减小土基产生的应力和变形.同时也能阻止路基土挤入基层中，影响基层构造的性能。
修筑垫层的材料，强度要求不一定高，但水稳定性利隔温性能要好。
常用的垫层材料分为两类，一类是由松散粒料，如砂、砾石、炉渣等组成的透水性垫层；另一类是用水泥或石灰稳定土等修筑的稳定类垫层。
和底基层三个层次，基层中包括底基层在内。
§2路面结构及其层次划分一.路面断面路拱平均坡度:沥青或水泥混凝土路面:%厂拌沥青碎石等:石砌路面:2-3%碎石,砾石路面:土路:3-4%二.层次划分和作用1．面层:面层是直接同行车和大气接触的表面层次，它承受较大的行车荷载的垂直力、水平力和冲击力的作用，同时还受到降水的浸蚀和气温变化的影响。
因此，同其它层次相比，面层应具备较高的结构强度，抗变形能力，较好的水稳定性和温度稳定性，而且应当耐磨，不透水；其表面还应有良好的抗滑性和平整度。
修筑面层所用的材料主要有：水泥混凝土、沥青很凝土、沥青碎(砾)石混合料、砂砾或碎石掺上或不掺土的混合料以及块料等。
2．基层:基层主要承受由面层传来的车辆荷载的垂直力，并扩散到下面的垫层和土基中去,上基层是路画结构中的承重层，它应具有足够的强度和刚度，并具有良好的扩散应力的能力.基层遭受大气因素的影响虽然比面层小，但是仍然有可能经受地下水和通过面层渗入雨水，所以基层结构应具有足够的水稳定性。
基层表面虽不直接供车辆行驶，但仍然要求有较好的平整度，这是保证面层平整性的基本条件。
修筑基层的材料主要有各种结合料(如石灰、水泥或沥青等)稳定土或稳定碎(砾)石、贫水泥混凝土、天然砂砾、各种碎石或砾石、片石、块石或圆石，各种工业废渣(如煤渣、粉煤灰、矿渣、石灰渣等)和土、砂、石所组成的混合料等。
3．垫层:垫层介于路基与基层之间，它的功能是改善土基的湿度和温度状况，以保证面层和基层的强度、刚度和稳定性不受土基水温状况变化所造成的不良影响。
另一方面的功能是将车辆荷载应力加以扩散，以减小土基产生的应力和变形.同时也能阻止路基土挤入基层中，影响基层结构的性能。
修筑垫层的材料，强度要求不一定高，但水稳定性利隔温性能要好。
常用的垫层材料分为两类，一类是由松散粒料，如砂、砾石、炉渣等组成的透水性垫层；另一类是用水泥或石灰稳定土等修筑的稳定类垫层。
第二节环境因素对道路的影响1、温度湿度对道路的影响概述图2-1 温度对沥青混凝土动弹性模量的影响图2-2 湿度对路基刚度的影响2、温度对道路的影响温度造成路基体的膨胀与收缩，甚至引起路基的冻胀；温度造成水泥砼路面的温度应力及条块分割；温度造成沥青混凝土路面的塑性变形累积及低温开裂。
路面基本结构要点一、引言路面作为交通运输的重要组成部分，承载着车辆和行人的重量，需要具备一定的强度和耐久性。
为了确保路面的安全和舒适性，需要对其基本结构进行合理设计和施工。
二、基层结构1. 路基层：路基层是路面基础的一部分，通常由土石料构成。
其主要功能是分散和传递车辆荷载，同时抵抗路面上部的变形和沉降。
路基层的建设需要考虑地基的承载能力和排水性能。
2. 基础层：基础层位于路基层之上，通常由砾石或碎石等材料构成。
其主要功能是增加路面的承载能力和稳定性，减小路面上部的变形。
基础层的厚度和材料选择需要根据交通流量和地质条件等因素进行合理设计。
三、面层结构1. 路面底层：路面底层位于基础层之上，通常由沥青混合料或水泥混凝土构成。
其主要功能是承载车辆荷载和分散荷载对基础层的作用。
路面底层的厚度和材料选择需要根据交通流量和环境条件等因素进行合理设计。
2. 路面面层：路面面层是路面结构的最上部分，通常由沥青混合料构成。
其主要功能是提供车辆行驶的平坦和舒适的表面，并具备一定的防滑和耐久性。
路面面层的厚度和沥青混合料配合比需要根据交通流量和气候条件等因素进行合理设计。
四、其他要点1. 排水系统：路面结构中需要考虑排水系统，以确保雨水及时排除，避免积水对路面结构的破坏。
2. 路缘石：路面边缘通常设置路缘石，用于界定道路范围和防止路面边沿的坍塌。
3. 道路标线：路面结构中需要考虑道路标线，用于引导车辆行驶和提供交通指示。
4. 路面维护：路面结构需要定期维护，包括修补损坏的路面、清理排水系统和重新铺设路面面层等。
五、结论路面基本结构是确保道路安全和舒适性的关键因素，其合理设计和施工对于保障交通运输的顺畅和安全至关重要。
通过科学的设计和有效的维护，可以延长路面使用寿命，提高交通运输的效率。
