全站仪施工测量放样记录表

用全站仪进行工程（公路）施工放样、坐标计算（九）悬高测量（REM ） *为了得到不能放置棱镜的目标点高度，只须将棱镜架设于目标点所在铅垂线 上的任一点，然后测量出目标点高度VD 。

悬高测量可以采用“输入棱镜高”和 “不输入棱镜高”两种方法。

1、 输入棱镜高（1） 按 MENU ―― P1 J ―― F1 （程序）一一F1 （悬高测量）一一F1（输入棱镜高），如：1.3m 。

（2） 照准棱镜，按测量（F1 ）,显示仪器至棱镜间的平距 HD ―― SET（设 置）。

（3） 照准高处的目标点，仪器显示的 VD ，即目标点的高度。

2、 不输入棱镜高（1）按 MENU ―― P1 J ―― F1 （程序）一一F1 （悬高测量）一一F2（不输入棱镜高）。

（2） 照准棱镜，按测量（F1 ），显示仪器至棱镜间的平距 HD ―― SET（设 置）。

（3） 照准地面点G ，按SET （设置）（4） 照准高处的目标点，仪器显示的 VD ，即目标点的高度。

（十）对边测量（MLM ） *对边测量功能，即测量两个目标棱镜之间的水平距离（ dHD ）、斜距（dSD ）、高差（dVD ）和水平角（HR ）。

也可以调用坐标数据文件进行计算。

对边测量MLM 有两个功能，即：MLM-1 （A-B ，A-C ）:即测量 A-B ，A-C ，A-D ，…和 MLM-2 （A-B ， B-C ）:即测量 A-B , B-C ，C-D，…。

以 MLM-1 ( A-B , A-C )为例,1、 按MEN P1 J ――程序（F1 ）――对边测量（F2 ）――不使 用文件（F2）―― F2 （不使用格网因子）或F1 （使用格网因子）一一MLM-1（A-B ，A-C ）（ F1 ）02、 照准A 点的棱镜，按测量（F1）,显示仪器至A 点的平距HD ―― SET （设置）3、 照准B 点的棱镜，按测量（F1）,显示A 与B 点间的平距dHD 和高 差 dVDo4、照准C 点的棱镜，按测量（F1）,显示A 与C 点间的平距dHD 和高 差dVD …，按丄，可显示斜距。

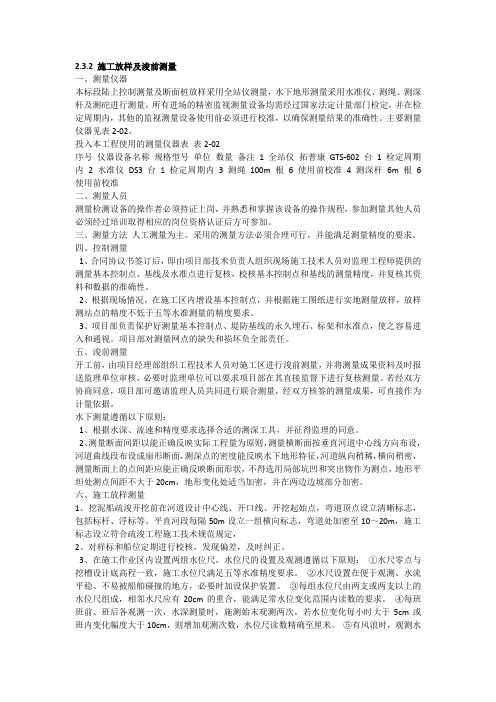

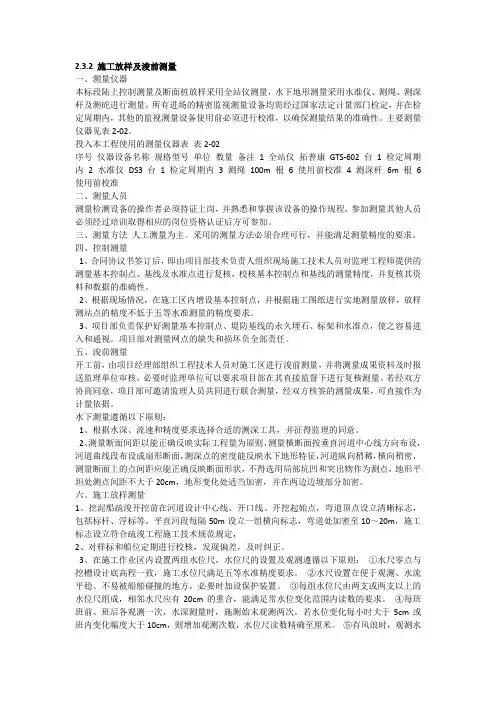

2.3.2 施工放样及浚前测量一、测量仪器本标段陆上控制测量及断面桩放样采用全站仪测量，水下地形测量采用水准仪、测绳、测深杆及测砣进行测量，所有进场的精密监视测量设备均需经过国家法定计量部门检定，并在检定周期内，其他的监视测量设备使用前必须进行校准，以确保测量结果的准确性。

主要测量仪器见表2-02。

投入本工程使用的测量仪器表表2-02序号仪器设备名称规格型号单位数量备注1 全站仪拓普康GTS-602 台 1 检定周期内 2 水准仪DS3 台 1 检定周期内 3 测绳100m 根 6 使用前校准 4 测深杆6m 根 6 使用前校准二、测量人员测量检测设备的操作者必须持证上岗，并熟悉和掌握该设备的操作规程，参加测量其他人员必须经过培训取得相应的岗位资格认证后方可参加。

三、测量方法人工测量为主。

采用的测量方法必须合理可行，并能满足测量精度的要求。

四、控制测量1、合同协议书签订后，即由项目部技术负责人组织现场施工技术人员对监理工程师提供的测量基本控制点、基线及水准点进行复核，校核基本控制点和基线的测量精度，并复核其资料和数据的准确性。

2、根据现场情况，在施工区内增设基本控制点，并根据施工图纸进行实地测量放样，放样测站点的精度不低于五等水准测量的精度要求。

3、项目部负责保护好测量基本控制点、堤防基线的永久埋石、标架和水准点，使之容易进入和通视。

项目部对测量网点的缺失和损坏负全部责任。

五、浚前测量开工前，由项目经理部组织工程技术人员对施工区进行浚前测量，并将测量成果资料及时报送监理单位审核，必要时监理单位可以要求项目部在其直接监督下进行复核测量。

若经双方协商同意，项目部可邀请监理人员共同进行联合测量，经双方核签的测量成果，可直接作为计量依据。

水下测量遵循以下原则：1、根据水深、流速和精度要求选择合适的测深工具，并征得监理的同意。

2、测量断面间距以能正确反映实际工程量为原则，测量横断面按垂直河道中心线方向布设，河道曲线段布设成扇形断面，测深点的密度能反映水下地形特征，河道纵向稍稀，横向稍密，测量断面上的点间距应能正确反映断面形状，不得选用局部坑凹和突出物作为测点，地形平坦处测点间距不大于20cm，地形变化处适当加密，并在两边边坡部分加密。

全站仪的应用及测量在施工中的放样前言全站仪是一种使用广泛的精密测量仪器，它可以测量多种参数，如距离、高度、角度等。

在建筑施工中，全站仪被广泛应用于土建和装配工程的放样，对于保证工程质量和工期进度具有重要的意义。

本文将介绍全站仪的基本原理和应用，并探讨在施工中使用全站仪进行放样的方法和技巧。

全站仪的基本原理和应用全站仪的测量原理是三角测量法。

在测量时，全站仪的望远镜对准目标点和定位点，并测量目标点和定位点之间的距离和角度。

根据三角形的定理可以计算出目标点的坐标。

在土建和装配工程中，全站仪主要应用于地下管道、基础和结构的放样、机械装配和试验、立柱、板和墙面的定位等领域。

全站仪具有高精度的测量功能，可以达到亚毫米级别的测量精度。

同时，全站仪可以存储和传输测量数据，远距离传输数据和获取数据处理结果。

全站仪的放样方法和技巧放样是土建施工中非常常见的操作，它是确保建筑质量和工期进度的重要环节。

在放样中，全站仪是非常重要的测量工具。

下面将介绍一些全站仪在放样中的应用方法和技巧。

地下管道的放样地下管道的放样是一个复杂的过程，需要考虑地面上的障碍物和地下管道的深度。

全站仪可以通过瞄准地面上的目标点来确定管道的方向和水平位置，然后可以根据地下管道的深度来计算出管道的坐标。

在进行地下管道的放样时，应该先给地面打好放样点，然后瞄准放样点，并原地打标记，确定位置后才能在管道上进行标识。

基础和结构的放样在建筑结构的放样中，全站仪可以帮助工人确定建筑的尺寸、重心和轮廓。

在放样时，需要确定好基础标高和地面高程，选定基准点。

然后使用全站仪对极点和定位点进行测量，测量完之后应该将收到的数据进行处理和核对。

机械装配和试验在机械制造和装配中，全站仪可以用来进行机械零件的布置、重心计算和安装位置的确定。

在进行机械装配时，应该先熟悉机械图纸，确定好机器的结构和尺寸，然后使用全站仪测量机械零件，确定其位置和尺寸。

全站仪是土建施工中不可缺少的工具，它可以通过高精度的测量，保证建筑的质量和工期进度。

《全站仪操作》实训项目任务清单及考核标准任务一、天宇全站仪坐标测量及坐标放样（60学时）任务二、科力达全站仪坐标测量及坐标放样（30学时）任务三、全站仪对边、悬高、后方交会测量（30学时）任务四、全站仪面积测量（30学时）《全站仪操作实训》实操考核项目考核标准任务一、天宇全站仪数据采集—放样实操项目考核标准一、说明1.编制依据：《工程测量员国家职业技能鉴定标准》、《工程测量规范》 GB 50026-2007等设计编制。

2.适用范围：测量实训学生。

二、技能目标能够掌握测能够掌握仪器安置，望远镜调节方法、建站及建站质量检查、数据采集及测设方法步骤、记录、计算。

三、技术要求1.考核所用工具、材料：设备仪器：天宇全站仪、棱镜、钢尺等。

2.场地：建筑实训地基3.考核操作时间60min四、评分标准：天宇全站仪数据采集—放样实操项目考核标准考评员：五、记录表格：全站仪数据采集—放样记录表观测者：开始时间：结束时间：仪器型号及编号：天气：备注：综合评分以小组结合个人给定，在记录表备注栏注明观测者和记录者名字《全站仪操作实训》实操考核项目考核标准任务二、科力达全站仪数据采集—放样实操项目考核标准一、说明1.编制依据：《工程测量员国家职业技能鉴定标准》、《工程测量规范》 GB 50026-2007等设计编制。

2.适用范围：测量实训学生。

二、技能目标能够掌握测能够掌握仪器安置，望远镜调节方法、建站及建站质量检查、数据采集及测设方法步骤、记录、计算。

三、技术要求1.考核所用工具、材料：设备仪器：科力达全站仪、棱镜、钢尺等。

2.场地：建筑实训地基3.考核操作时间60min。

四、评分标准：科力达全站仪数据采集—放样实操项目考核标准考评员：五、记录表格：全站仪数据采集—放样记录表观测者：开始时间：结束时间：仪器型号及编号：天气：备注：综合评分以小组结合个人给定，在记录表备注栏注明观测者和记录者名字《全站仪操作实训》实操考核项目考核标准任务三、全站仪对边测量-悬高测量实操项目考核标准一、说明1.编制依据：《工程测量员国家职业技能鉴定标准》、《工程测量规范》 GB 50026-2007等设计编制。

全站仪放样详细步骤（带示意图）作为建筑施工测量员，想必大家常用测量工具除了经纬仪、水准仪、当然还有全站仪。

全站仪坐标放样步骤、全站仪如何坐标放样？对于一些刚刚学习测量员来说，确实有点一头雾水，下面一起来学习吧。

1、仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。

2、按MENU菜单进入模式。

3、按F2：测量程序。

4、按S•O。

点这免费下载施工技术资料5、按F3坐标放样，选择一个文件（按F4跳过）。

6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E（Y）、Z（忽略），全部输完按ENT（回车）。

7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。

8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。

9、照准棱镜，按F4继续，当d HR（显示数值归零后）表明放样方向正确。

10、按F2（距离）键HD：实测的水平距离dHD：对准放样点尚差的水平距离。

11、按F1进行精测。

d HR、dHD、dZ均为0时，则放样点的测设已经完成。

12、按F4继续下一个点的放样。

注：上述测量由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。

后方交会法1、同基本操作1、2、3、4、5。

2、按F2新点，显示F1：极坐标F2：后方交会法。

3、按F2（后方交会法）键。

选择一个文件，按ENT回车健确认，继续回车确认4、按F1键，再回车确认。

5、输入已知点A，按F4（是）进入棱镜高输入（忽略），按ENT回车确认，照准已知点A，按F1（测量）键，进入已知点B的输入。

6、对已知点B的输入，同上5，则显示后方交会残差。

7、按F4（计算）键，显示新点坐标。

8、按F4。

9、同基本操作6、7、8、9、10、11。

1. 目的为保证测绘产品的质量，确保工程测量资料的准确性，规范现场施工放样测量操作，特制定本作业指导书2. 适用范围本作业指导书是针对施工放样测量的特点和作业需要编写的，服务范围是地质钻孔、建筑、管道等实地平面位置的确定。

3. 引用文件3.1 《工程测量规范》(GB 50026-93)4.. 工作程序和要求4.1测量资料收集与放样方案制定4.1.1 测量放样前，应从合法、有效途径获取施工区已有的平面和高程控制成果资料。

4.1.2 根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，确定是否全部或部分对控制点进行检测。

4.1.3 已有控制点不能满足精度要求应重新布设控制，已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密。

4.1.4 必须按正式设计图纸、文件、修改通知进行测量放样，不得凭口头通知和未经批准的图纸放样。

4.1.5 根据规范规定和设计的精度要求并结合人员及仪器设备情况制定测量放样方案。

其内容应包括：控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员及设备配置等。

4.2 放样前准备4.2.1 阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。

4.2.2 选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。

4.2.3 准备仪器和工具，使用的仪器必须在有效的检定周期内。

给仪器充电，检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。

4.2.4 使用有内存的全站仪时，可以提前将控制点（包括拟用的测站点、检查点）和放样点的坐标数据输入仪器内存，并检查。

4.3 全站仪坐标法设站＋极坐标法放样4.3.1 在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。

如果后视点上有棱镜，输入棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。

隧道总体一、隧道总体1、检验申请批复单——JL092、隧道施工（竣工)测量净空记录表——SDB063、隧道成洞净空检查记录表——SDB074、隧道总体质量检验报告单--检表10。

2.25、隧道总体质量评定表——评表10。

2.2洞口工程一、测量放样1、施工放样报验单——JL04B2、施工放线测量记录表（全站仪)——CLB033、水准测量记录表--CLB054、平面位置检查测量记录表—-CLB04二、开挖1、检验申请批复单——JL092、洞口边仰坡开挖检测记录表——SDA01三、支护1、检验申请批复单-—JL092、洞口边仰坡防护检查记录表——SDA02四、挡土墙（反压墙）1、检验申请批复单——JL092、基坑检查记录表--QLA023、地基承载力试验记录表—-CSB054、隧道洞口工程施工检查记录表（挡墙用）——SDA035、砌体挡土墙质量检验报告单—-6.2.2-1五、反压回填(反压回填无表格，建议采用如下表格）1、检验申请批复单——JL092、清理与掘除检查记录表-—LJA013、灌砂法测定压实度记录表（结合料）—- CSA07六、地表注浆(无表格，建议采用如下表格)1、检验申请批复单-—JL092、隧道洞身超前钢管检查记录表——SDC053、隧道长管棚、小导管、锚杆注浆施工检查记录表--SDC084、隧道长管棚、小导管、锚杆钻孔施工检查记录表—-SDC075、水泥混凝土(砂浆、净浆)施工检查记录表——SGT01洞口端墙一、基坑1、检验申请批复单-—JL092、地基承载力试验记录表——CSB053、基坑检查记录表--QLA024、CLB05水准测量记录表二、钢筋1、检验申请批复单——JL092、隧道钢筋安装检查记录表——SDD16三、模板1、检验申请批复单——JL092、隧道模板安装检查记录表—-SDD02四、端墙检验1、检验申请批复单-—JL092、水泥混凝土（砂浆、净浆)施工检查记录表-—SGT013、干砌挡土墙质量检验报告单—-6.2。

第1篇一、工程概况工程名称：XX项目施工单位：XX建筑工程有限公司测量依据：XX项目施工图、工程测量规范（GB50026-2007）测量日期：2021年X月X日使用仪器：全站仪、水准仪、钢尺、测距仪等。

二、测量内容1. 施工放线测量（1）平面控制测量：本次放线测量以已建的平面控制点为基准，采用全站仪进行测量，对施工现场进行平面控制。

（2）高程控制测量：以已建的水准点为基准，采用水准仪进行测量，对施工现场进行高程控制。

2. 施工放样测量（1）建筑物定位：根据施工图，采用全站仪进行建筑物定位，确保建筑物位置准确。

（2）建筑物放样：根据定位结果，采用钢尺、测距仪等工具进行建筑物放样，确保建筑物尺寸准确。

（3）轴线放样：根据建筑物定位和放样结果，采用全站仪进行轴线放样，确保轴线位置准确。

（4）标高控制：根据水准点高程，采用水准仪进行标高控制，确保建筑物标高符合设计要求。

三、测量方法1. 平面控制测量（1）采用全站仪，按照《工程测量规范》的要求，对施工现场进行平面控制。

（2）以已建的平面控制点为基准，采用坐标法进行测量，确保测量精度。

2. 高程控制测量（1）采用水准仪，按照《工程测量规范》的要求，对施工现场进行高程控制。

（2）以已建的水准点为基准，采用闭合水准路线进行测量，确保测量精度。

3. 施工放样测量（1）建筑物定位：采用全站仪，按照《工程测量规范》的要求，对建筑物进行定位。

（2）建筑物放样：采用钢尺、测距仪等工具，按照施工图要求，对建筑物进行放样。

（3）轴线放样：采用全站仪，按照轴线定位结果，对轴线进行放样。

（4）标高控制：采用水准仪，按照水准点高程，对建筑物标高进行控制。

四、测量结果1. 平面控制测量：平面控制点精度达到±5mm。

2. 高程控制测量：高程控制点精度达到±3mm。

3. 施工放样测量：建筑物定位精度达到±10mm，建筑物放样精度达到±5mm，轴线放样精度达到±5mm，标高控制精度达到±3mm。
