小区宽带施工规范图解(修改)

1 管道光缆敷设敷设管道光缆的孔位应符合设计要求。

1、在孔径90mm 及以上的水泥管道、钢管或塑料管道内，应根据设计规定在两人（手）孔间一次性敷设三根或三根以上的子管。

2、子管不得跨人（手）孔敷设，子管在管道内不得有接头。

3、子管在人（手）孔内伸出长度一般为200～400mm；本期工程不用的管孔及子管管孔应及时按照设计要求进行封堵。

4、光缆在各类管材中穿放时，管材的内径应不小于光缆外径的1.5 倍。

5、人工敷设光缆不得超过1000m。

光缆气流敷设单向一般不超过2000m。

6、敷设后的光缆应平直、无扭转、无交叉，无明显刮痕和损伤。

敷设后应按设计要求做好固定。

7、光缆出管孔150mm 以内不得做弯曲处理。

8、光缆占用的子管或硅芯管应用专用堵头封堵管口。

9、光缆接头处两侧光缆布放预留的重叠长度应符合设计要求。

接续完成后，光缆余长应在人孔内按设计要求盘放并固定整齐。

10、管道光缆根据接入需要按设计要求进行中间人孔预留。

2 直埋光缆敷设直埋光缆埋深标准直埋光缆埋深应满足通信光缆线路工程设计要求的有关规定，具体埋设深度应符合上表的要求。

光缆在沟底应自然平铺状态，不得有绷紧腾空现象。

人工挖掘的沟底宽度宜为400mm。

同时，埋地光缆敷设还应符合以下要求：1、直埋光缆的曲率半径应大于光缆外径的20倍。

2、光缆可同其他通信光缆同沟敷设，同沟敷设时应平行排列，不得重叠或交叉，缆间的平行净距应≥100mm。

直埋通信线路与其他设施间最小净距表3、直埋光缆与其他设施平行或交越时，其间距不得小于上表的规定。

4、光缆在地形起伏较大的地段（如山地、梯田、干沟等处）敷设时，应满足规定的埋深和曲率半径的要求。

5、在坡度大于20°，坡长大于30m 的斜坡地段宜采用“S”形敷设。

坡面上的光缆沟有受到水流冲刷的可能时，应采取堵塞加固或分流等措施。

在坡度大于30°的较长斜坡地段敷设时，宜采用特殊结构光缆（一般为钢丝铠装光缆）。

小区宽带施工规范图解光交接箱光交接箱安装流程▼基座浇筑和接地▼光交内部注意要点▼光交施工要点▼1）光交接箱箱体必须安放平整、固定牢靠；2）接地可靠，做好防腐、防锈、防酸处理；光交接箱地线统一用16mm*2的规格型号,铜鼻需用螺丝固定3）光交接箱底座瓷砖必须做到整齐规范；4）光缆进线必须按照从左往右的顺序固定；加强芯从螺丝中心点起留10-15MM，胶带统一黑色，长短度一致；如遇不够固定，统一使用黑色扎带绑扎统一水平面，整齐一致，剪口朝内，剪平；5）配线光缆在熔纤配线一体化模块中按照从下往上，从左往右的顺序进行熔纤施工；6）过渡束管在熔纤配线一体化模块内不允许盘留超过半圈；过渡束管需弧度一致，所有的光纤过渡束管一起绑扎整齐；7）光缆交接箱的光缆进线孔必须用防火泥封堵，封堵必须平整；做好光缆交接箱防水防尘，光缆挂牌挂在底座内；8）熔纤配线一体化模块（熔纤盘）内，光纤过渡束管在熔纤配线一体化模块内必须用塑料小扎带固定9）光交施工完毕，需清理施工现场、光交内卫生；防尘帽必须盖齐，颜色一致；10）光交施工完毕后，光交面板标签必须在三天之内贴好，增补的成端位置必须在施工完毕后在面板标签注明位置；11）光缆测试纤芯衰耗必须符合标准，不符合的必须当场整改、修复，必须进行对纤以保证光缆成端的正确性；12）光交中所开的光缆进线孔必须用防火泥进行封堵；13）光缆余线不得盘放在光交下面,必须抽回人(手)孔盘好后靠边固定(摆放)；光分纤箱及通道光分箱选址▼光分箱进线光缆▼光分箱进线光缆盘纤保护▼光分箱进线光缆箱内布置▼光分路箱园区光缆进线▼光分路箱尾纤走线工艺▼光分路箱内部编码和安放顺序▼光缆布放管道光缆要求▼架空和墙壁光缆要求▼楼道布线▼楼道布线要点：●光分路箱应选择靠近垂直管道、方便维护的位置安装。

●为方便后续布线，光分路箱应安装在中间楼层。

●垂直管道位置首选靠近用户家门的平台，次选休息平台。

垂直管道敷设完毕后，应修补好楼板孔洞，粉刷受污染墙面。

小区光纤入户工程施工流程规范图解小区光纤入户工程，也就是我们现在常说的三网融合系统，有一些项目是我们工程商总体施工，有一些项目是运营商推荐的第三方公司施工，无论是谁施工，我们都需要了解一下它的整个施工流程。

在通信行业，很多朋友都会用到关于宽带施工的一些设备，今天我们来一起看下。

一、光交接箱1、光交接箱规格光交换机正视图常用规格:72、144、288、432、576芯（2）底座：288-144芯光交、（15（+-2）cm，有外斜坡）；2、光交接箱安装流程第一步：选址第二步：底座的光缆管及预埋底框布置第三步：混凝土底座的安装第四步：交接箱体的安装第五步：布放托盘第六步：储存管理预置尾纤第七步：外缆引入第八步：外缆与尾纤熔接第九步：开通路由。

3、基座浇筑和接地室外落地式免跳接光缆交接箱的安装与固定主要由引上管和接地棒的敷设、水泥墩的浇注、敷设内导管、箱体的安装等工作。

采用的16mm2以上铜线接地接地体用2根（异侧）；并用40×4接地扁钢与接地体焊接打入地下4、光交接箱内部注意要点5、光交接箱施工要点（1）、光交接箱箱体必须安放平整、固定牢靠；（2）、接地可靠，做好防腐、防锈、防酸处理；光交接箱地线统一用16mm*2的规格型号,铜鼻需用螺丝固定。

（3）、光交接箱底座瓷砖必须做到整齐规范；（4）、光缆进线必须按照从左往右的顺序固定；加强芯从螺丝中心点起留10-15MM，胶带统一黑色，长短度一致；如遇不够固定，统一使用黑色扎带绑扎统一水平面，整齐一致，剪口朝内，剪平；（5）、配线光缆在熔纤配线一体化模块中按照从下往上，从左往右的顺序进行熔纤施工；（6）、过渡束管在熔纤配线一体化模块内不允许盘留超过半圈；过渡束管需弧度一致，所有的光纤过渡束管一起绑扎整齐；（7）、光缆交接箱的光缆进线孔必须用防火泥封堵，封堵必须平整；做好光缆交接箱防水防尘，光缆挂牌挂在底座内；（8）、熔纤配线一体化模块（熔纤盘）内，光纤过渡束管在熔纤配线一体化模块内必须用塑料小扎带固定（9）、光交施工完毕，需清理施工现场、光交内卫生；防尘帽必须盖齐，颜色一致；（10）、光交施工完毕后，光交面板标签必须在三天之内贴好，增补的成端位置必须在施工完毕后在面板标签注明位置；（11）、光缆测试纤芯衰耗必须符合标准，不符合的必须当场整改、修复，必须进行对纤以保证光缆成端的正确性；（12）、光交接箱中所开的光缆进线孔必须用防火泥进行封堵；（13）、光缆余线不得盘放在光交接箱下面,必须抽回人(手)孔盘好后靠边固定(摆放)；二、光分纤箱及通道1、光分箱选址n户内安装要求箱/框底部距地面高度宜为1.2m～2.5m；n户外安装要求箱/框底部距地面高度宜为2.8m～3.2m；n竖井中安装要求箱/框底部距地面高度宜为1.0m～1.5m，具体结合现场情况。

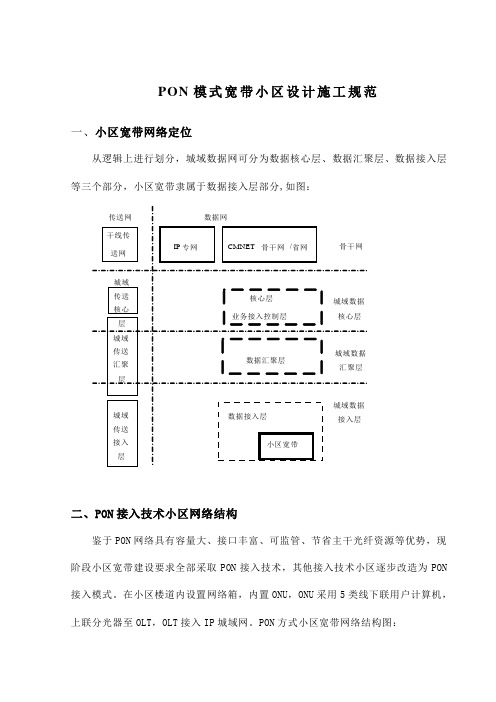

上海移动小区宽带施工规范一、总则本标准是为了贯彻中国移动有线宽带网络发展策略，大力加快建设面向全业务的基础网络设施而制定的。

本规范的主要内容有：总则、箱体安装要求、光缆敷设要求、通信管道施工要求、系统测试等。

总体要求如下：1、本规范重点针对上海移动基于PON技术的有线宽带工程施工。

2、工程使用设备、器材的程式、规格、质量等应符合国家或行业标准和批准的工程设计文件规定。

工程中严禁采用不合格的器材。

3、本规范未提及的室外光/电缆线路部分应符合YD 5121-2010《通信线路工程验收规范》相关条款的规定。

4、本规范未提及的住宅区和住宅建筑内通信设施应符合GB 50847-2012《住宅区和住宅建筑内光纤到户通信设施工程验收规范》和DG/TJ08-606-2011《住宅建筑通信配套工程施工及验收规范》相关条款的规定。

5、本规范未提及的室内光/电缆布线部分应符合GB 50312-2007《综合布线工程验收规范》相关条款的规定。

6、本规范与国家有关标准（规范）相矛盾时，应按国家标准（规范）的相关规定执行。

在特殊条件下，执行本规范中的个别条款有困难时，应充分论述理由，提出采取措施的报告，呈主管部门审批。

二、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

序号标准编号标准名称发布单位[1] YD 5121-2010 通信线路工程验收规范中华人民共和国工业和信息化部[2] GB 50847-2012 住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范中华人民共和国住房和城乡建设部[3] GB 50374-2006 通信管道工程施工及验收规范中华人民共和国住房和城乡建设部[4] YD 5207-2014 宽带光纤接入工程验收规范中华人民共和国工业和信息化部[5] YD/T 5140-2005 有线接入网设备安装工程验收规范中华人民共和国工业和信息化部序号标准编号标准名称发布单位[6] YD/T 1954-2009 接入网用弯曲损耗不敏感单模光纤特性中华人民共和国工业和信息化部[7] YD/T 1258-2003 室内光缆系列-总则、单芯光缆、多芯光缆中华人民共和国工业和信息化部[8] GB 50312-2007 综合布线工程验收规范中华人民共和国建设部[9] QB-B-006-2010 中国移动GPON设备测试规范（版本号：1.0.0）中国移动通信集团公司[10] DG/TJ08-606-2011 住宅建筑通信配套工程施工及验收规范上海市通信管理局三、箱体安装1、光交箱（1）光交箱地基基础应夯实，墙体砌筑符合建筑规范要求，回填土应夯实无塌陷。

操作规程第一章工程物资检查第一条一般规定〔一〕施工前必须进展工程物资检查，检查时建设方代表或监理、施工方代表必须同时在场。

〔二〕应对工程物资进展外观检查，并核对程式、规格、型号、质量，清点数量，如发现异常应做重点检查，必要时可送第三方检测机构进展检测。

无产品合格证、出厂检验证明材料、质量文件或与设计要求不符的工程物资不得在工程中使用。

〔三〕应对经过检查的工程物资做好记录。

〔四〕工程物资外包装应完整，并应无破损、凹陷、受潮等现象。

第二条设备检查〔一〕主要设备的规格型号应符合工程设计要求，其数量与到货时间应符合订货合同要求或设计要求。

〔二〕设备外包装应完整、无破损，无受潮、火烤等迹象，无明显凹陷。

〔三〕应按照装箱单对设备实物进展核对检查，并做好记录。

备检查时，应轻拿轻放，按封装要求拆封、放置。

〔四〕设备检查完毕，应分类存放，并做好标识，注明设备类别、数量。

特别应注意细小零件的存放，防止丢失。

〔五〕开箱验货完毕，应做好现场清理工作，并经建设方或监理确认。

第三条器材检查〔一〕器材的规格、型号与数量应符合订货合同或设计文件要求。

〔二〕光缆、光纤配线架、光缆接头盒等的检查应符合《通信线路工程验收规X》中相关规定。

1.各功能模块齐全，箱体完好；2.塑料件无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷；3.金属结构件外表光洁、色泽均匀；4.涂覆层附着力结实，无起皮、掉漆等缺陷；5.所有紧固件连接应结实可靠；箱体密封条粘结应平整结实，门锁启闭灵活可靠，配件齐全。

〔四〕光纤插座盒应开启方便，密封良好，安装后应有醒目激光警示标志。

〔五〕光分路器和光纤连接器件还应符合如下要求:1.外观应平滑、洁净、无油污与毛刺，无伤痕与裂纹等缺陷；2.各零部件组合应严密、平整，连接头与适配器的插拔应平顺、轻巧；3.光分路器引线无松动。

〔六〕线缆、管材与铁件等配套型材的检查应符合《综合布线工程验收规X》中相关规定。

〔七〕光纤连接器还应符合如下要求:1.两端的光纤连接器件端面应装配适宜的防尘帽；2.光纤类型应有明显的标记。
