PON模式宽带小区设计施工规范PON（Passive Optical Network：无源光纤网络）。
PON（无源光网络）是指（光配线网）中不含有任何电子器件及电子电源，ODN全部由光分路器（Splitter）等无源器件组成，不需要贵重的有源电子设备。
一个无源光网络包括一个安装于中心控制站的光线路终端（OLT），一级一批配套的安装于用户场所的光网络单元（ONUs）。
在OLT与ONU之间的光配线网（ODN）包含了光纤以及无源分光器或者耦合器。
OLT: optical line terminal(光缆终端设备），用于连接光纤干线的终端设备。

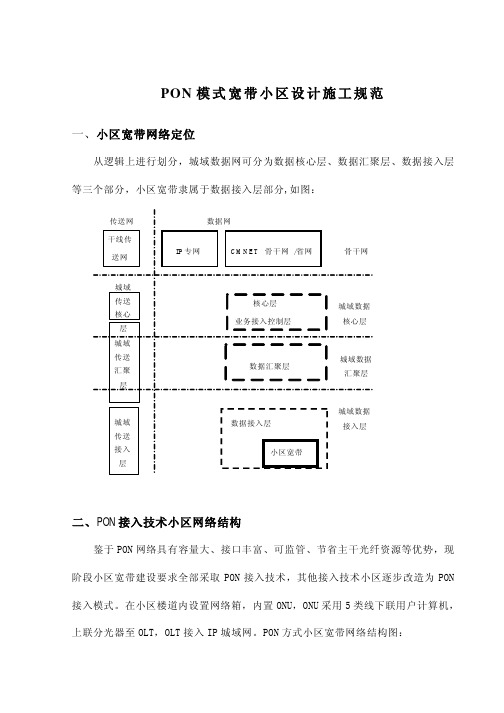

PON模式拓扑结构图一、小区宽带网络定位从逻辑上进行划分，城域数据网可分为数据核心层、数据汇聚层、数据接入层等三个部分，小区宽带隶属于数据接入层部分,如图：二、PON接入技术小区网络结构鉴于PON网络具有容量大、接口丰富、可监管、节省主干光纤资源等优势，现阶段小区宽带建设要求全部采取PON接入技术，其他接入技术小区逐步改造为PON 接入模式。
在小区楼道内设置网络箱，内置ONU，ONU采用5类线下联用户计算机，上联分光器至OLT，OLT接入IP城域网。
PON方式小区宽带网络结构图：二工程物资领用2.1 一般规定2.1.1 进行设备和器件领用时，必须有建设方代表或监理、施工方代表同时在场。
2.1.2 应对设备及器材进行外观检查，并依据订货合同或设计文件要求核对规格、型号，清点数量，如发现异常应做重点检查。
2.1.3 验货清点时，设备需轻拿轻放。
检验完毕，设备应分类存放，并做好标识，注明设备类别、数量；特别应注意细小零件的存放，防止丢失。
2.1.4 应对经过检查的设备及器件做好记录。
检验完毕，应做好现场清理工作，并经建设方代表确认。
2.2 工程物资检验2.2.1 设备检验的总体要求设备外包装应完整、无破损，无受潮、火烤等迹象，无明显凹陷。
当发现有受潮、破损或变形的设备和器材时，应由建设方代表、监理单位和工程施工代表共同进行鉴定，并做好记录。
2.2.2 光纤检验的总体要求光纤包装应完整、无箱体破损现象，当领用的光纤为散装时，应该重点检查光纤的表皮是否磨损、裂缝。
2.2.2 网线检验的总体要求网线包装应完整、无箱体破损现象，当领用的网线为散装时，应该重点检查网线线体是否有磨损、折断现象。
三、PON接入宽带小区建设标准小区宽带用户接入建设包括小区内管道建设、小区内光缆建设、光交接箱设置、分光器设置、ONU及网络箱设置、小区内户线建设、小区内电缆布放七部分内容。
（一）小区内管道建设对于小区内已有管道资源，应考虑充分利用；对于新建小区和有业务需求的已建小区，或有室内分布系统建设需求的小区，应在预覆盖管道建设的基础上考虑小区内管道建设。
小区内管道可根据实际情况灵活选择管道程式和建设方式，结构一般为从某个自然汇集点开始呈树形或星型延伸至各楼道。
管孔数一般控制在1～2孔PVC管或2～4根硅芯管，管道末端尽量一次性延伸至楼道内，与楼内弱电系统管井沟通。
（二）小区内光缆建设根据小区规模大小及楼宇性质，按照2-6栋楼布置一个小区内FP点考虑，从规划的FP点（配线分纤点）向小区内布放光缆至小区各楼的ONU网络箱处。
根据用户分布及业务需求，每ONU网络箱一般可按6～12芯分配。
（三）光交接箱的设置小区内交接箱的设置，应以小区建筑分布、管道走向、基站引入便利等情况综合考虑，建议单个交接箱覆盖20栋楼以下，较大小区可考设置多个交接箱，交接箱覆盖范围以20栋楼为基准。
光交接箱设置应以小区覆盖中心及主干管道路由通畅为原则。
（四）分光器的设置大型小区（400信息点以上）可以考虑将分光器设置在小区内部的光交接箱货会聚网络机箱内，进行小区引入光缆分纤，小规模小区应根据PON网络规划（详见《PON网络规划指导意见》），就近从分光节点进行分纤，引入会聚ONU机箱。
为保证用户质量，只考虑一级分光；目前中兴OLT设备单个PON口最多支持32个ONU，故单PON口下挂ONU数量不得多于32个。
（五）ONU及网络箱的设置1、覆盖范围：小区建设时，应充分考虑实装率，按照1～2栋楼或3～6个楼道配置1台ONU的方式自行调整，住户数宜控制在72户以内，附属网络箱覆盖范围一般为本单元或本楼层（根据实际情况），住户数宜控制在10户以内。
2、组网方式：ONU设备至用户信息点采用光纤到楼道、五类线入户方式。
室内ONU选择其安装位置时，需充分考虑每个信息点至ONU的传送距离指标要求，以100米半径为有效区域进行预覆盖。
并布放各楼道间的横向电缆（大对数五类线电缆）连接附属网络箱，由ONU网络箱下挂附属网络箱进行覆盖延伸，以提高ONU端口利用率。
每个网络箱内部至少能安装2台ONU设备及配线架等相关配套，3、安装条件：ONU网络箱可根据实际安装环境选择放置位置，安装在楼内的设备间、楼道或弱电井内，一般设置在楼道中部，从ONU网络箱向上、向下分别布放户线。
楼层较高时，可根据需要设置多个ONU网络箱，理想环境为通风良好，不易受潮，安装高度距地1.7M为宜，同时尽量考虑与进楼暗管及进户暗管连通，可操作空间大、网络箱和设备安装地点应满足接地方便条件。
4、网络箱引电、熔纤：网络机箱内应引入220V 交流电源，并带接地保护的三眼插座，引入电源线应用PVC管加以保护。
各ONU网络箱应接地，并预留机箱内设备接地接口。
光缆应从ONU网络箱上方接入口引入，使用小终端盒或直接盘纤在ONU网络箱内，至少应熔3芯方头尾纤。
ONU网络箱设置如下图所示：（六）小区内户线建设小区内户线一般指楼道内最末一段线缆，户线建设指ONU设备至用户门口采用的五类线布线。
1、五类线线序：由分网络箱至用户的缆线只考虑每户一根五类线以混线方式做成端，定义1、2线对为数据线对，3、4线对为预留语音线对。
全网5类线线序采用橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8标准2、网络箱级联：网络主机箱至网络分机箱采用大对数电缆连接，网络分机箱至用户端采用五类线连接，连接距离不得超过100M。
网络主机箱下挂级联不得超过三层，施工设计尽量避免串行级联，可采用多个网络主箱均匀分布，每个主网络机箱下挂二到三层结构布线连接。
3、线缆铺设要求：在楼内垂直方向，光缆、电缆宜在弱电竖井内采用电缆桥架或电缆走线槽方式敷设，电缆桥架或电缆走线槽宜采用金属材质制作；在没有竖井的建筑物内可采用预埋暗管方式敷设，或采用直放PVC管方式敷设。
（1）根据线缆布放实际情况需求，应采用Φ25PVC、Φ40PVC二种规格型号，建议使用阻燃硬质材料PVC 管。
（2）楼内水平方向预埋PVC 管；每一段预埋管的水平弯曲不得超过两次，不得形成S弯，暗管的弯曲角度不得小于90 度。
（3）楼内布放PVC管截面利用率不应超过50%。
直线管的管径利用率不超过60%，弯管的管径利用率不超过50%。
管内穿放入户电缆时，截面利用率不超过30%。
（4）楼内布线非屏蔽电缆的弯曲半径不小于电缆外径的4倍，屏蔽电缆不小于8倍，管头衔接处、及弯管处需软管保护。
（5）如室外线缆布放，拉线距地距离需在3M以上，线卡密度应在1M以内，应按照小区内管道或附挂最近路由设计敷设。
（6）楼内桥架和线槽安装设计，宜符合以下规定：A 光缆线槽、桥架安装的最低高度应高出地坪2.2m 以上；B顶部距楼板不宜小于0.3m，在过梁或其他障碍物处不宜小0.1m；C 桥架、线槽在垂直安装时，固定点间距不应大于2m，安装时应注意保持垂直、排列整齐、紧贴墙体；D 线槽不应在穿越楼板或墙体处进行连接。
（7）布线时，信号线与电源线尽量不要交叉重叠；信号线应接至网络箱中的高频模块上，接至模块的信号线应做接地保护；线缆路由绑扎固定应合理、整齐、美观，不绞结扭曲；（七）小区内电缆布放1、电缆采用暗管和爬架方式进行布线。
根据住宅（小区）布线的实际情况，一般每个楼梯为六户一下，用户数太少，同时住宅（小区）内部空间比较紧张，不可能每个楼层设一个子设备间。
所以水平布线子系统在高层和小高层由弱电竖井时，水平方向采用预埋PVC 管的方式，在弱电竖井里采用爬架的方式。
在多层没有弱电竖井时水平方向采用预埋PVC 管，垂直方向也采用预埋PVC 管的方式，在水平和垂直线管交接的部分预留检修孔。
PVC 管管经选择原则如下图干线子系统垂直走线通道有电缆孔、管道、电缆竖井等三种方式可供选择，宜采用电缆孔方式。
水平通道可选择管道方式、电缆桥架方式或地槽方式。
2、一根管子宜穿设一条综合布线电缆。
敷设线缆管子的管径应不小于20mm ，最大不超过50mm 。
管内穿放大对数电缆时，直线管路的管径利用率一般可为50%~60%，弯管路的管径利用率一般可为40%~50%。
管内穿放4对对绞电缆时，截面利用率宜为25-30%。
3、敷设线缆管子直线敷设距离超过30m 时，应加装过路箱。
管子弯曲敷设时，其路由长度应小于15m ，弯曲半径不应小于该管外径的10倍，且该段内不得有S 弯，当弯曲超过两次时，应加装过路箱。
4、允许综合布线电缆、有线电视电缆，监控系统电缆合用金属电缆桥架，但不同系统的电缆宜用金属隔板分开，分侧布设。
5、对于平衡电缆的弯曲度应符合；1根电缆53%2根电缆31%3根电缆40%水平电缆弯曲半径应大于电缆直径的4倍；干线电缆弯曲半径应大于电缆直径的6倍。
四、小区布线标记管理（一）综合布线系统涉及的所有组成部分都应有明确的标识。
它们的名字、颜色、数字或序号及相关特性所组成的标识应是可方便地互相区分的。
（二）在各交接间管理点，应根据应用环境用明确中文标记插入条来标出各个端接场。
（三）跳线区应有良好的明确的中文标记系统，如建筑物名称、建筑物位置、区号、楼层号、起始点和功能等。
（四）配线架布线标记方法应按照以下要求设计：FD 出线标明楼层信息点*序列号，房间号FD 入线标明来的BD配线架号或集线器号，缆号和芯/对数BD 出线标明去的FD配线架号或集线器号，缆号。
BD入线标明来的CD配线架号，缆号和芯/对数（或外线引入的缆号）。
CD出线标明去的BD配线架号，缆号和芯/对数。
CD入线标明由外线引入的缆线号和线序对数。
（五）当使用光纤时应明确标明每芯的衰减系数。
使用集线器时应标明来的BD 配线架号，缆号，芯/对数，去的FD配线架号，缆号。
（六）应给出楼层信息点序列号与最终房间信息点号的对照表。
楼层信息点序列号：指在未确定房间号之前，为在设计中标定信息点的位置，以楼层为单位给各个信息点分配一个唯一的序号。
（对于开放式办公环境，所有预留的信息点都应编号）。
五、电源、电气防护及接地（一）电源1、设备间安放的计算机主机，接入网设备及必要的转换设备对交、直流电源提出的要求，应按照计算机主机电源要求进行工程设计。
