各种联轴器介绍及其装配知识
1 概述
一般机械都是由原动机、传动机和工作机构组成，这三部分必须联接起来才能工作，而联轴器就是把它们联接起来的一种重要装置。联轴器主要用于两轴之间的联接，它也可用于轴和其它零件（卷筒、齿轮、带轮等）之间的联接。它的主要任务是传递扭矩。
根据被联接两轴的相对位置关系，联轴器可分为刚性、弹性和液力三种。刚性联轴器用在两轴能严格对中，并在工作时不发生相对位移的地方；弹性联轴器用在两轴有偏斜或工作中有相对位移的地方；液力联轴器是用液体动能来传递功率，用在需要保护原动机不遭过载损坏而又可空载起动的地方。
各种联轴器的特性比较见表14.6-1。
表14.6-1 各种联轴器的特性比较
2一般介绍：
（1）刚性联轴器：套筒、刚性凸缘、立式夹壳式、纵向可拆式、齿轮、浮动（十字滑块）、铰链（万向）联轴器，共7种。
a.套筒联轴器：制造容易，纵向尺寸小。装拆时需轴向移动。通常用于传递扭
矩小于1000kgf.m，转速低于250r/min，轴径小于100mm。它分为平键
套筒联轴器、圆柱销套筒联轴器、圆锥销联轴器共三种。如图示：
图14.6-1 圆柱销套筒联轴器 图14.6-2 圆锥销套筒联轴器
图14.6-3 平键套筒联轴器 图14.6-4 刚性凸缘联轴器
1-圆盘（一） 2-圆盘（二）3-螺母
4-螺栓 5-垫圈 6-螺钉
b. 刚性凸缘联轴器：它是两个带凸缘的半联轴器组成，中间用螺栓将两个半联轴器联成一体。
c. 立式夹壳式联轴器：它是由两个半圆筒形的夹壳以及联接它们的螺栓组成。拆装方便，不需要作轴向移动。多用于直径小于200mm 的轴。为可靠，中间加一平键。
图14.6-5 立式夹壳式联轴器
d. 纵向可拆式联轴器：基本与c 相似。
联轴器的基础知识 在工作过程中，使两轴始终处于联接状态的称联轴器。 一、联轴器 1.功用：联轴器通常用来联接两轴并在其间传递运动和转矩；具有吸收振动和缓和冲击的能力；可以作为一种安全装置用来防止被联接件承受过大的载荷，起到过载保护的作用；用联轴器联接轴时只有在机器停止运转，经过拆卸后才能使两轴分离。 2.分类（结构特点） 2.1 按刚性联轴器分：套筒联轴器和凸缘联轴器； 2.2 按挠性联轴器分：万向联轴器，滑块联轴器，齿轮联轴器，弹性套柱销联轴器，弹性柱销联轴器； 2.3 按安全联轴器分：挠性安全联轴器和刚性安全联轴器。 3.分类要求 固定联轴器：要求被联接的两轴中心线严格对中； 可移式联轴器：允许两轴有一定的安装误差。 弹性联轴器：其中的弹性元件材料不同,能在一定范围内补偿两轴线间的位移，还有缓冲减震的作用。 4.位移补偿 联轴器所联接的两轴，由于制造及安装误差、承载后的变形、轴承磨损、回转零件不平衡以及温度变化的影响，两轴的轴线往往存在着某种程度的相对位移与偏斜； 联轴器要从结构上采取各种不同的措施，使联轴器具有补偿各种偏移量的性能，否则就会在轴、联轴器、轴承设计中引起附加载荷，导致工作情况恶化。 两轴间的位移种类有：轴向位移、径向位移、偏角位移和综合位移。 二、固定式刚性联轴器 1.结构特点 A.结构简单,维护方便，能传递较大的扭矩； B.但对被联接的两轴间的相对位移缺乏补偿能力； C.对两轴的对中性要求很高,若两轴线发生相对位移,就会在轴、联轴器和轴承上引起附加载荷和严重磨损，严重影响轴与轴承的正常工作；此外，在传递载荷时不能缓和冲击和吸收振动。 2.应用场合 低速、大转矩、载荷平稳、短而刚性好的轴的连接 3.种类 凸缘联轴器和套筒联轴器两种。 4.凸缘联轴器结构特点 A.组成：两个带凸缘的半联轴器和一组螺栓； B.工作原理：两个带凸缘的半联轴器用键分别于两轴连接，然后用螺栓把两个半联轴器连接成一体，以传递运动和转矩。 C.对中方式：1、通过分别具有凸肩和凹槽的两个半联轴器的相互嵌合来对中，半联轴器采用普通螺栓联接；(靠预紧普通螺栓在凸缘边接触表面产生的摩擦力传递力矩；用铰制孔螺栓对中，靠螺杆承受挤压与剪切传递力矩。)2、两个半联轴器都制出凸肩，共同与一个剖分环配合而实现对中。 D.适用：低速、大转矩、载荷平稳、短而刚性好的轴的连接。 E.结构简单，传递扭矩大；传力可靠、对中性好；拆装简便、应用广泛；但不具有位移补偿功能；按标准选用。 5.套筒联轴器结构特点 A.组成：通过公用套筒与两轴采用键连接或销连接。 B.优点：结构简单，制造方便，成本低，径向尺寸小。 C.缺点：装拆时需轴向移动。
属 工 -艺 学 第 五 版 上 强度：金属材料在里的作用下，抵抗塑性变形和断裂的能力。指标：屈服点（b s）、抗拉强度（b b）塑性：金属材料在力的作用下产生不可逆永久变形的能力。指标：伸长率（S）、断面收缩率（ 3 硬度：金属材料表面抵抗局部变形，特别是塑性变形压痕、划痕的能力。 1布氏硬度：HBS （淬火钢球）。HBW （硬质合金球） 指标：-2洛氏硬度：HR （金刚石圆锥体、淬火钢球或硬质和金球） 3韦氏硬度 习题： 1什么是应力，什么是应变？ 答：试样单位面积上的拉称为应力，试样单位长度上的伸长量称为应变。 5、下列符号所表示的力学性能指标名称和含义是什么？
答：b b:抗拉强度，材料抵抗断裂的最大应力。 （7 S :屈服强度，塑性材料抵抗塑性变形的最大应力。 6：条件屈服强度，脆性材料抵抗塑性变形的最大应力 7 -1 ：疲劳强度，材料抵抗疲劳断裂的最大应力。 S：延伸率，衡量材料的塑性指标。 a k :冲击韧性，材料单位面积上吸收的冲击功。 HRC洛氏硬度，HBS压头为淬火钢球的布氏硬度。HBW压头为硬质合金球的布氏硬度。 过冷度：理论结晶温度与实际结晶温度之差。冷却速度越快，实际结晶温度越低，过冷度越大。纯金属的结晶包括晶核的形成和晶核的长大。 同一成分的金属，晶粒越细气强度、硬度越高，而且塑性和韧性也越好。 原因：晶粒越细，晶界越多，而晶界是一种原子排列向另一种原子排列的过度，晶界上的排列是犬牙交错的，变形是靠位错的变移或位移来实现的，晶界越多，要跃过的障碍越多。 M提高冷却速度，以增加晶核的数目。 J 2在金属浇注之前，向金属液中加入变质剂进行变质处理，以增加外来晶核，还可以采用热处理或塑性加工方法，使固态金属晶粒细化。 3采用机械、超声波振动，电磁搅拌等 合金：两种或两种以上的金属元素，或金属与非金属元素溶合在一起，构成具有金属特性的新物质。组成元素成为组员。 U、固溶体：溶质原子溶入溶剂晶格而保持溶剂晶格类型的金属晶体。 铁碳合金组织可分为：2、金属化合物：各组员按一定整数比结合而成、并具有金属性质的均匀物质 （渗 < 碳体） 3、机械混合物：结晶过程所形成的两相混合组织。
联轴器、离合器和制动器章节知识整理 一． 概述 1. 联轴器和离合器都是用来联接两轴，使两轴一起转动并传递转矩的装置；在工作过程中，使两轴始终处于联接状态的称联轴器，可使两轴随时分离或接合的称离合器。制动器是实现对轴的制动，迫使机器停止运转或降低转速装置。以上部件大多已标准化、规范化。 二．联轴器 1.功用：联轴器通常用来联接两轴并在其间传递运动和转矩；具有吸收振动和缓和冲击的能力；可以作为一种安全装置用来防止被联接件承受过大的载荷，起到过载保护的作用；用联轴器联接轴时只有在机器停止运转，经过拆卸后才能使两轴分离。 2. 分类： 3.分类要求：固定联轴器：要求被联接的两轴中心线严格对中； 可移式联轴器：允许两轴有一定的安装误差。 弹性联轴器：其中的弹性元件材料不同,能在一定范围内补偿两轴线间 的位移，还有缓冲减震的作用。 4.位移补偿 联轴器所联接的两轴，由于制造及安装误差、承载后的变形、轴承磨损、回转零件不平衡以及温度变化的影响，两轴的轴线往往存在着某种程度的相对位移与偏斜； 联轴器要从结构上采取各种不同的措施，使联轴器具有补偿各种偏移量的性能，否则就会在轴、联轴器、轴承设计中引起附加载荷，导致工作情况恶化。 两轴间的位移种类有：轴向位移、径向位移、偏角位移和综合位移。 三、固定式刚性联轴器 1.结构特点： A.结构简单,维护方便，能传递较大的扭矩； B.但对被联接的两轴间的相对位移缺乏补偿能力； C.对两轴的对中性要求很高,若两轴线发生相对位移,就会在轴、联轴器和轴承上引起附加载荷和严重磨损，严重影响轴与轴承的正常工作；此外，在传递载荷时不能缓和冲击和吸联轴器的分类 分类： 凸缘联轴器 万向联轴器 刚性联轴器 安全联轴器 联轴器 弹性套柱销联轴器 弹性柱销连轴器 套筒联轴器 滑块联轴器 齿轮联轴器 挠性联轴器 挠性安全联轴器 刚性安全联轴器 (结构 特点）
齿式联轴器安装规程 齿轮联轴器的装配，在机械设备检修中属于比较常见的检修工艺。在齿式联轴器装配中关键要掌握轮毂在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。 齿式联轴器在工作时，两轴产生相对位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率损耗，因此齿式联轴器需在良好润滑和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，长用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动。 1：联轴器的安装 齿式联轴器装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。装配前一定要按照图纸仔细测量轴和齿套的实际数据看看是否符合要求，对于不符合要求的一定不能装配！ （1）静力压入法 这种方法是根据轮毂项轴上装配时所需压入力的大小不同、采用夹
钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。由于静力压入法收到压力机械的限制，在过盈较大时，施加很大的力比较困难。同时，在压入过程中会切去轮毂与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。因此，这种方法一般应用不多。压入装配法多用于轻型和中型静配合，而且需要压力机等机械设备，故一般仅在制造厂采用 （2）动力压入法 这种方法是指采用冲击工具或机械来完成轮毂向轴上的装配过程，一般用于轮毂与轴之间的配合使过渡配合或过盈不大的场合。装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块、铅块或其他软材料作缓冲件，依靠手锤的冲击力，把轮毂敲入。这种方法对用铸铁、淬过火的钢、铸造合金等脆性材料制造的轮毂，有局部损伤的危险，不宜采用。这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。 （3）温差装配法 用加热的方法是轮毂受热膨胀或用冷却的方法使轴端受冷收缩，从而使轮毂轴孔的内径略大于轴端直径，亦即达到所谓的"容易装配值"，不需要施加很大的力，就能方便地把轮毂套装到轴上。这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的。 温差装配法大多采用加热的方法，冷却的方法用的比较少。加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，
联轴器的装配和拆卸方法 联轴器的装配和拆卸方法 联轴器的装配，在机械检修中属于比较简单的检修工艺。在联轴器装配中关键要掌握轮毂在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。 1）轮毂在轴上的装配方法 轮毂在轴上的装配时联轴器安装的关键之一。轮毂与轴的配合大多为过盈配合，联接分为有键联接和无键联接，轮毂的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。 （1）静力压入法 这种方法是根据轮毂项轴上装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。由于静力压入法收到压力机械的限制，在过盈较大时，施加很大的力比较困难。同时，在压入过程中会切去轮毂与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。因此，这种方法一般应用不多。 （2）动力压入法 这种方法是指采用冲击工具或机械来完成轮毂向轴上的装配过程，一般用于轮毂与轴之间的配合使过渡配合或过盈不大的场合。装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块、铅块或其他软材料作缓冲件，依靠手锤的冲击力，把轮毂敲入。这种方法对用铸铁、淬过火的钢、铸造合金等脆性材料制造的轮毂，有局部损伤的危险，不宜采用。这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。 （3）温差装配法 用加热的方法是轮毂受热膨胀或用冷却的方法使轴端受冷收缩，从而使轮毂轴孔的内径略大于轴端直径，亦即达到所谓的"容易装配值"，不需要施加很大的力，就能方便地把轮毂套装到轴上。这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的。 温差装配法大多采用加热的方法，冷却的方法用的比较少。加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，也有的用烤炉来加热，装配现场多采用油浴加热和焊枪烘烤。油浴加热能达到的最高温度取决于油的性质，一般在200℃以下。采用其他方法加热轮毂时，可以使轮毂的温度高于200℃，但从金相及热处理的角度考虑，轮毂的加热温度不能任意提高，钢的再结晶温度为430℃。如果加热温度超过430℃，会引起钢材内部组织上的变化，因此加热温度的上限必须小于为430℃。为了保险，所定的加热温度上限应在为400℃以下。至于轮毂实际所需的加热温度，可根据轮毂与轴配合的过盈值和轮毂加热后向轴上套装时的要求进行计算。 （4）装配后的检查 联轴器的轮毂在轴上装配完后，应仔细检查轮毂与轴的垂直度和同轴度。一般是在轮毂的端面和外圆设置两块百分表，盘车使轴转动时，观察轮毂的全跳动（包括端面跳动和径向跳动）的数值，判定轮毂与轴的垂直度和同轴度的情况。不同转速的联轴器对全跳动的要求值不同，不同型式的联轴器对全跳动的要求值也各不相同，但是，轮毂在轴上装配完后，必须使轮毂全跳动的偏差值在设计要求的公差范围内，这是联轴器装配的主要质量要求之一。
广西大学金属工艺学 复习重点
铸造 1金属工艺学是一门传授有关制造金属零件工艺方法的综合性技术基础课。是2铸造到今天为止仍然是毛坯生产的主要方法。是 3铸造生产中，最基本的工艺方法是离心铸造。否 4影响合金的流动性因素很多，但以化学成分的影响最为显著。是 5浇注温度过高，容易产生缩孔。是 6为防止热应力，冷铁应放在铸件薄壁处。否 7时效处理是为了消除铸件产生的微小缩松。否 8浇注温度越高，形成的缩孔体积就越大。是 9热应力使铸件薄壁处受压缩。是 10铸造中，手工造型可以做到三箱甚至四箱造型。是 二、单选题 1液态合金的流动性是以（ 1）长度来衡量的． ①. 螺旋形试样②. 塔形试样 ③. 条形试样④. 梯形试样 2响合金的流动性的最显著的因素是（2 ） ①. 浇注温度②. 合金本身的化学成分 ③. 充型压力④. 铸型温度 3机器造型（ 1） ①. 只能用两箱造型②. 只能用三箱造型 ③. 可以用两箱造型，也可以用三箱造型④. 可以多箱造型
4铸件的凝固方式有（ 1） ①. 逐层凝固，糊状凝固，中间凝固②. 逐层凝固，分层凝固，中间凝固③. 糊状凝固，滞留凝固，分层凝固④. 过冷凝固，滞留凝固，过热凝固5缩孔通常是在（4） ①. 铸件的下部②. 铸件的中部 ③. 铸件的表面④. 铸件的上部 6（3 ）不是铸造缺陷 ①. 缩松②. 冷裂 ③. 糊状凝固④. 浇不足 7浇注车床床身时，导轨面应该（1） ①. 放在下面②. 放在上面 ③. 放在侧面④. 可随意放置 8三箱造型比两箱造型更容易（2 ） ①. 产生缩孔和缩松②. 产生错箱和铸件长度尺寸的不精确 ③. 产生浇不足和冷隔④. 产生热应力和变形 9关于铸造，正确的说法是（ 2） ①. 能加工出所有的机械零件②. 能制造出内腔形状复杂的零件 ③. 只能用铁水加工零件④. 砂型铸造可加工出很薄的零件 10关于热应力，正确的说法是（3 ） ①. 铸件浇注温度越高，热应力越大②. 合金的收缩率越小，热应力越大
减速器的基本知识 减速器是原动机和工作机之间的独立的闭式传动装置，用来降低转速和增大转矩，以满足工作需要。图3-1是减速装置的传动简图。图中电动机1经胶带传动2带动齿轮减速器3 的输入轴，齿轮减速器输出轴端装有联轴器4，通过联轴器带动工作机械5。目前减速器的主要参数如中心距、传动比、模数、齿宽系数等都已标准化。 1.电动机 2.胶带传动 3.齿轮减速器 4.联轴器 5.工作机械 图3-1 减速器装置传动简图 减速器的种类很多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星减速器以及它们相互结合起来的减速器。最简单最常用的减速器型式是单级圆柱齿轮减速器，如图3-2所示。 齿轮可以做成直齿、斜齿和人字齿。直齿轮用于速度较低（v ≤ 8m / s ）载荷较小的传动；斜齿轮用于速度较高的传动；人字齿轮用于载荷较重的传动中。我们所测绘的减速器是单极直齿圆柱齿轮减速器，这种减速器的传动比 i ≤ 8 ~ 10。减速器的箱体通常用铸铁做成（为了教学使用轻便，我们所测绘的减速器的箱体材料为铸铝）。轴承一般采用滚动轴承，重载或特别高速时采用滑动轴承。 首页>>联轴器>>联轴器配件>>联 轴器资料液体粘性联轴器的设计及转矩 传递特性研究 汽车齿轮精锻成形研究 美国一小镇全靠风力发电第一台风电机组吊装成功德国新技术能提前5天 预测风力 中国风力发电设备行业分析及投 资咨询报告 中国风电发展未来展望联轴器检修质量标准如何对联轴器的润滑保养液力偶合器橡胶弹性联轴器
活齿橡胶板弹性联轴器主要结构 参数的确定滑片变形活齿轮型机械无级变 速器 什么是数控机床？ 什么叫数控编程中国工具工业金属材料的凸焊工艺 （上） 金属材料的凸焊工艺（中）金属加工切削液工程数控车床编程实例机械加工设备展览会碳纳米管实现与金属电极焊接风电资料 国工程机械行业近十年发展现状 分析国外振动压路机联轴器研发技 术发展趋势 减速器的基本知识 液力偶合器齿轮技术入门风力发电机转动轴联轴器行业发展存在的问题如何进行联轴器的拆卸 单级圆柱齿轮减速器的结构有三大部分（如图3-2所示）： 1．齿轮、轴及轴承组合； 2．箱体； 3．减速器附件。 下面对这三部分的结构加以简要的介绍和分析。 图3-2 单级圆柱齿轮减速器结构分析图 第一节齿轮、轴及轴承组合
铸造将液态金属浇注到具有与零件形状、尺寸相适应的铸型型腔中，待其冷却凝固，以获得毛坯或零件的生产方法 液态合金的充型能力液态合金充满铸型型腔，获得形状完整、轮廓清晰铸件的能力 缩孔它是集中在铸件上部或最后凝固部位容积较大的孔洞。缩孔多呈倒圆锥形，内表面粗糙，通常隐藏在铸件的内层，但在某些情况下，可暴露在铸件的上表面，呈明显的凹坑。 缩松分散在铸件某区域内的细小缩孔，称为缩松。当缩松与缩孔的容积相同时，缩松的分布面积要比缩孔大得多。缩松的形成原因也是由于铸件最后凝固区域的收缩未能得到补足，或者，因合金呈糊状凝固，被树枝状晶体分隔开的小液体区难以得到补缩所致。 热应力它是由于铸件的壁厚不均匀、各部分的冷却速度不同，以致在同一时期内铸件各部分收缩不一致而引起的。 机械应力它是合金的固态收缩受到铸型或型芯的机械阻碍而形成的内应力 热裂热裂是在高温下形成的裂纹。其形状特征是：缝隙宽、形状曲折、缝内呈氧化色 结晶：金属的结晶就是金属液体转变为晶体的过程，亦即金属原子由无序到有序的排列过程。 热处理：就是将钢在固态下，通过加热、保温和冷却，以改变钢的组织，从而获得所需性能的工艺方法。 冷裂冷裂是在低温下形成的裂纹。其形状特征是：裂纹细小、呈连续直线状，有时缝内呈轻微的氧化色 可锻铸铁可锻铸铁又称为玛铁。它是将白口铸铁经石墨化退火而形 成的一种铸铁。 球墨铸铁球墨铸铁是上世纪40年代末发展起来的一种铸造合金， 它是向出炉的铁水中加入球化剂和孕育剂而得到的球状石墨铸铁。 起模斜度为了使模样（或型芯）便于从砂型（或芯盒）中取出，凡 垂直于分型面的立壁在制造模样时，必须留出一定的倾斜度（图2-36）， 此倾斜度称为起模斜度。 熔模铸造用易熔材料制成模样，然后在模样上涂挂耐火材料，经硬 化之后，再将模样熔化以排出型外，从而获得无分型面的铸型。由于 模样广泛采用蜡质材料来制造，故又常将熔模铸造称为“失蜡铸造”。 金属型铸造将液态合金浇人金属铸型、以获得铸件的一种铸造方法。由于金属铸型可反复使用多次（几百次到几千次），故有永久型铸造之称 压力铸造简称压铸。它是在高压下（比压约为5～150MPa）将液态或半液态合金快速地压人金属铸型中，并在压力下凝固，以获得铸件的方法 离心铸造将液态合金浇人高速旋转（250～1500 r/min）的铸型，使金属液在离心力作用下充填铸型并结晶 利用金属在外力作用下所产生的塑性变形，来获得具有一定形状、尺寸和力学性能的原材料、毛坯或零件的生产方法，称为金属压力加工，又称金属塑性加工。轧制金属坯料在两个回转轧辊的孔隙中受压变形，以获得各种产品的加工方法。拉拔金属坯料被拉过拉拔模的模孔而变形的加工方法。 挤压金属坯料在挤压模内被挤出模孔而变形的加工方法。 锻造金属坯料在抵铁或锻模模膛内变形而获得产品的方法。

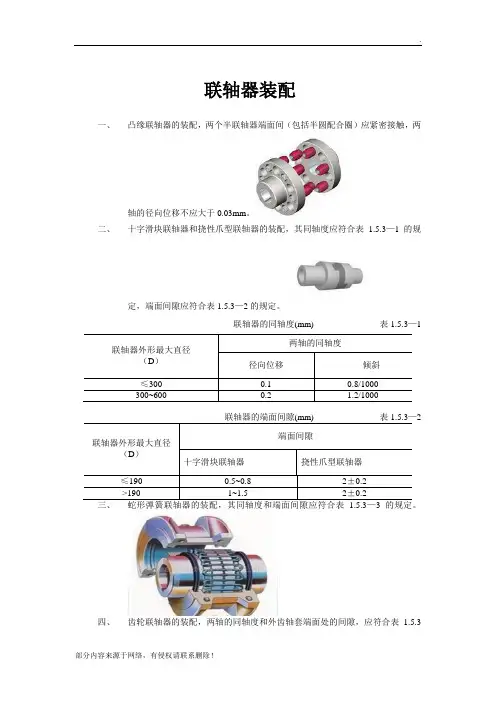

联轴器装配 一、凸缘联轴器的装配，两个半联轴器端面间（包括半圆配合圈）应紧密接触，两 轴的径向位移不应大于0.03mm 。 二、十字滑块联轴器和挠性爪型联轴器的装配，其同轴度应符合表 1.5.3—1的规 定，端面间隙应符合表1.5.3—2的规定。 联轴器的同轴度(mm) 表1.5.3—1 联轴器外形最大直径 （D） 两轴的同轴度 径向位移倾斜 ≤300 0.1 0.8/1000 300~600 0.2 1.2/1000 2 联轴器外形最大直径 （D） 端面间隙 十字滑块联轴器挠性爪型联轴器 ≤190 0.5~0.8 2±0.2 >190 1~1.5 2±0.2 三、蛇形弹簧联轴器的装配，其同轴度和端面间隙应符合表 1.5.3—3的规定。 四、齿轮联轴器的装配，两轴的同轴度和外齿轴套端面处的间隙，应符合表1.5.3
