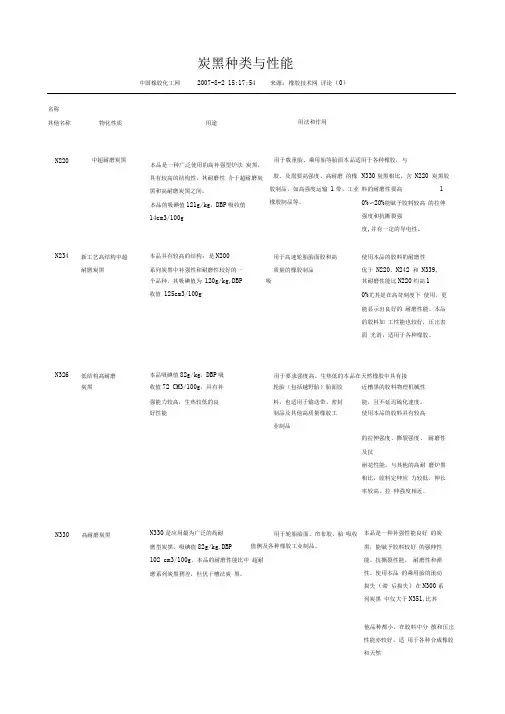

炭黑种类与性能
中国橡胶化工网2007-8-2 15:17:54 来源:橡胶技术网评论(0)
名称
其他名称物化性质用途用法和作用
N220 中超耐磨炭黑本品是一种广泛使用的高补强型炉
法炭黑，具有较高的结构性，其耐磨
性介于超耐磨炭黑和高耐磨炭黑之
间。本品的吸碘值121g/kg，DBP吸
收值114cm3/100g 用于载重胎、乘用胎等胎面
胶，及需要高强度、高耐磨
的橡胶制品，如高强度运输
带、工业橡胶制品等。
本品适用于各种橡胶，与
N330炭黑相比，含N220
炭黑胶料的耐磨性要高1
0%~20%,能赋予胶料较高
的拉伸强度和抗撕裂强
度,并有一定的导电性。
N234 新工艺高结构中超
耐磨炭黑本品具有较高的结构,是N200
系列炭黑中补强性和耐磨性较好的
一个品种。其吸碘值为120g/kg,DBP
吸收值125cm3/100g
用于高速轮胎胎面胶和高质
量的橡胶制品
使用本品的胶料的耐磨性
优于N220、N242和N339，
其耐磨性能比N220约高1
0%，尤其是在高苛刻度下
使用，更能显示出良好的
耐磨性能。本品的胶料加
工性能也较好，压出表面
光滑，适用于各种橡胶。
N326 低结构高耐磨
炭黑本品吸碘值82g/kg，DBP吸
收值72 CM3/100g，具有补
强能力较高，生热较低的良
好性能
用于要求强度高、生热低的
轮胎（包括越野胎）胎面胶
料，也适用于输送带、密封
制品及其他高质量橡胶工业
制品
本品在天然橡胶中具有接
近槽黑的胶料物理机械性
能，且不延迟硫化速度。
使用本品的胶料具有较高
的拉伸强度、撕裂强度、
耐磨性及抗
崩花性能。与其他的高耐
磨炉黑相比，胶料定伸应
力较低，伸长率较高，拉
伸强度相近。
N330 高耐磨炭黑N330是应用最为广泛的高耐
磨型炭黑，吸碘值82g/kg,DBP吸收
值102 cm3/100g，本品的耐磨性能比
中超耐磨系列炭黑稍差，但优于槽法
炭黑。用于轮胎胎面、帘布胶、胎
侧及各种橡胶工业制品。
本品是一种补强性能良好
的炭黑，能赋予胶料较好
的强伸性能、抗撕裂性能、
耐磨性和弹性。使用本品
的乘用胎的滚动损失(滞
后损失)在N300系列炭黑
中仅大于N351，比其
他品种都小，在胶料中分
散和压出性能亦较好，适
用于各种合成橡胶和天然
橡胶。
N539 低结构快压出炭黑本品吸碘值43g/kg，DBP吸
收值111 cm3/100g，为N550
炭黑的衍生品种，其结构比
N550稍低，具有中等补强性
能，是一种通用的炉法炭黑。用于轮胎胎体胶料，尤其适
用于以天然橡胶为主的缓冲
层胶料，亦可用于轮胎基部
胶料、
胶带覆盖胶和其他橡胶制品
及电线、电缆护套料中。
使用本品的胶料，其压出
表面光滑，口型膨胀小。
硫化胶的拉伸强度和伸长
率较高，定伸应力较N550
低，弹性和耐疲劳性能均
好。
N550 快压出炭黑本品吸碘值43g/kg，DBP吸
收值121 cm3/100g，粒子表
面光滑，结构高，在软质炭
黑中，其补强能力是最高的。用于轮胎帘布层、胎侧、内
胎及压出、压延制品胶料中。
本品适用于天然橡胶和各
种合成橡胶，易分散，能
赋予胶料较高的挺性，压
出速度快，口型膨胀小，
压出表面光滑。硫化胶的
耐高温性能及导热性能良
好，补强性能、弹性和复
原性亦较佳。本品用于丁
基橡胶内胎时，最好与N6
60并用。
N660 通用炭黑本品的吸碘值36g/kg，DBP
吸收值90 cm3/100g。该品
种之所以称为通用炉黑，是
因其兼具高定伸炉黑的高定
伸应力，快压出炉黑的良好
加工性能，半补强炉黑的高
回弹性和细粒子炉黑的耐屈
挠性，因而其应用较为广泛。用于轮胎帘布层、内胎、自
行车胎、胶管、胶带、电缆、
鞋类及压制品、模型制品等。
本品适用于各种橡胶，与
半补强炉黑相比，本品具
有较高的结构，粒子稍细，
在胶料中易分散，硫化胶
的拉伸强度、抗撕裂强度
和定伸应力较高，而变形
小，生热低，弹性和耐屈
挠性能良好。
N762 非污染低定伸
半补强炭黑本品的吸碘值27g/kg，DBP
吸收值65，具有中等补强性
能，其结构低于N774，苯透
光率稍低（约90%），不污
染橡胶。
用于轮胎帘布层、内胎、自
行车胎、胶管、胶带、压出
及模压制品等胶料。
本品可用于各种橡胶，以
氯醚橡胶（Hydrin200）为
例，使用N762炭黑，其胶
料的门尼粘度比N774稍
低，伸长率稍高，但电阻
比N774高3倍以上。本品
能赋予橡胶较高的弹性和
较低的生热。
N774 非污染高定伸
半补强炭黑本品的吸碘值29g/kg，DBP
吸收值72，具有中等补强性
能。和非污染低定伸半补强
用于轮胎帘布层、胎侧、内
胎、
使用N774炭黑的胶料工
艺性能好，
填充量也可以很高。其硫
