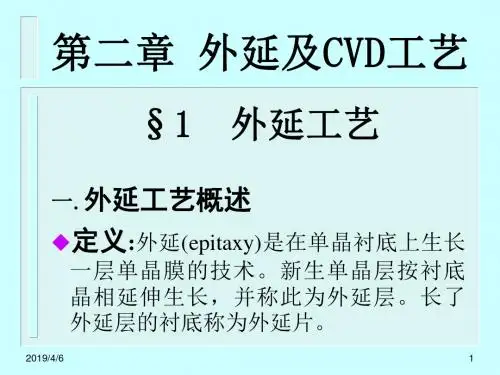

外延及CVD工艺

SIC外延生长法的工艺流程SIC外延生长法的工艺流程序号：1SIC外延生长法是一种重要的半导体材料生长技术，被广泛应用于功率电子、射频器件和光电子器件等领域。

它通过在SIC衬底上连续沉积SiC晶体层，实现了对SiC材料的高质量控制和大面积生长。

在本文中，我们将深入探讨SIC外延生长法的工艺流程，以帮助读者更好地理解和学习该技术。

序号：2SIC外延生长法的基本原理是在惰性气体气氛中，通过化学气相沉积（CVD）的方法，将硅和碳源气体分解成SiC气体，然后在SIC衬底上沉积成SIC晶体层。

在整个工艺过程中，需要控制好气氛、温度和气体流量等参数，以保证SIC晶体层的质量和厚度的一致性。

序号：3具体而言，SIC外延生长法的工艺流程可以分为以下几个关键步骤：a. 衬底准备：选择合适的SIC衬底，并进行表面处理，以去除杂质和缺陷。

通常使用化学气相沉积（CVD）或物理气相沉积（PVD）等方法来制备合适的SIC衬底。

b. 热解预处理：将SIC衬底放置在高温炉中，通过热解预处理，去除表面的氧化物和其它杂质。

这一步骤也有助于提高SIC晶体层的生长质量。

c. 生长条件控制：在热解预处理后，将SIC衬底放置在CVD反应室中。

控制好反应温度、压力和气体流量等参数，以实现SiC晶体层的均匀和连续生长。

通常，选择适当的碳源和硅源气体，如甲烷（CH4）和四氯化硅（SiCl4），作为SIC生长的原料气体。

d. 控制生长时间：根据所需的SIC晶体层厚度和生长速率，控制生长时间。

通过调整反应室中的反应气体流量和温度，可以有效控制SIC晶体层的生长速率。

e. 冷却和退火：在SIC晶体层生长完成后，将SIC衬底从反应室中取出，并进行冷却和退火处理。

这一步骤有助于提高晶体层的结晶质量、降低残余应力，并改善界面的质量。

序号：4总结回顾：SIC外延生长法是一种关键的半导体材料生长技术，其工艺流程包括衬底准备、热解预处理、生长条件控制、控制生长时间以及冷却和退火等关键步骤。

分子束外延和cvd
分子束外延（MBE）和化学气相沉积（CVD）都是用于生长薄膜
和纳米结构的技术，它们在材料科学和纳米技术领域具有重要意义。

首先，让我们来看看分子束外延（MBE）。

MBE是一种通过逐层
沉积原子或分子来生长薄膜的技术。

在MBE中，固体源中的原子或
分子被加热，产生蒸汽或分子束，然后通过真空腔室中的激光或热
电子束来定向沉积在衬底表面上。

这种技术可以精确地控制沉积速
率和成分，因此适用于制备复杂的多层结构和纳米器件。

MBE通常
用于生长III-V族化合物半导体材料，如氮化镓、砷化镓等，以及
其他复杂的材料体系。

其次，让我们来看看化学气相沉积（CVD）。

CVD是一种利用气
态前体分子在表面化学反应生成固体薄膜的技术。

在CVD过程中，
气态前体分子通过化学反应在衬底表面上沉积形成固体薄膜。

CVD
技术可以通过控制气相前体的浓度、温度和压力来调控沉积速率和
薄膜成分，因此在生长大面积均匀薄膜方面具有优势。

CVD广泛应
用于生长金属薄膜、氧化物薄膜、碳纳米管和石墨烯等材料。

从使用角度来看，MBE通常用于研究实验室和半导体器件制备，
因为它能够精确地控制材料的结构和成分，适用于制备高质量的纳米结构和器件。

而CVD则更适用于工业生产，因为它可以在较大的衬底上实现均匀的薄膜生长，且设备成本相对较低。

总的来说，MBE和CVD都是重要的薄膜生长技术，它们各自具有特定的优势和适用范围，对于材料科学和纳米技术的发展都具有重要意义。

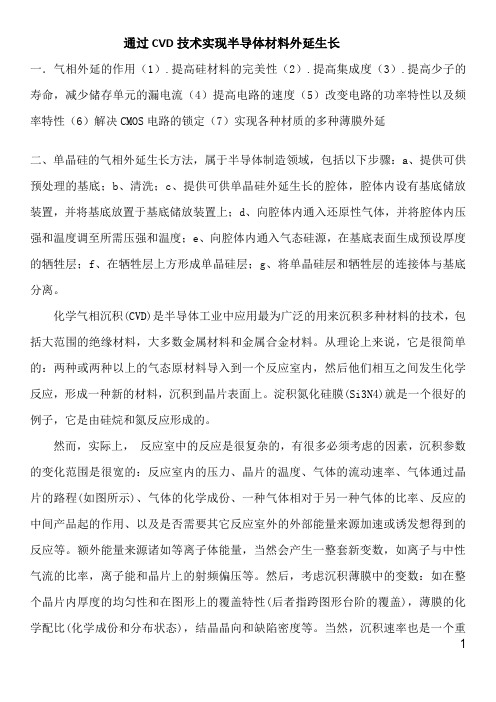

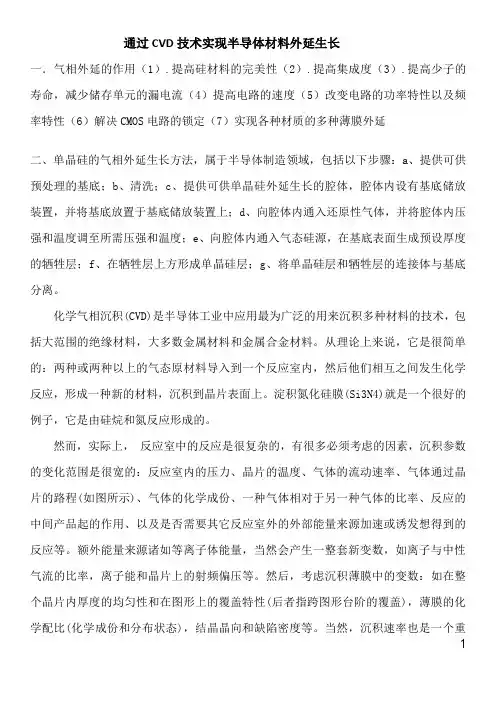

通过CVD技术实现半导体材料外延生长一．气相外延的作用（1）.提高硅材料的完美性（2）.提高集成度（3）.提高少子的寿命，减少储存单元的漏电流（4）提高电路的速度（5）改变电路的功率特性以及频率特性（6）解决CMOS电路的锁定（7）实现各种材质的多种薄膜外延二、单晶硅的气相外延生长方法，属于半导体制造领域，包括以下步骤：a、提供可供预处理的基底；b、清洗；c、提供可供单晶硅外延生长的腔体，腔体内设有基底储放装置，并将基底放置于基底储放装置上；d、向腔体内通入还原性气体，并将腔体内压强和温度调至所需压强和温度；e、向腔体内通入气态硅源，在基底表面生成预设厚度的牺牲层；f、在牺牲层上方形成单晶硅层；g、将单晶硅层和牺牲层的连接体与基底分离。

化学气相沉积(CVD)是半导体工业中应用最为广泛的用来沉积多种材料的技术，包括大范围的绝缘材料，大多数金属材料和金属合金材料。

从理论上来说，它是很简单的：两种或两种以上的气态原材料导入到一个反应室内，然后他们相互之间发生化学反应，形成一种新的材料，沉积到晶片表面上。

淀积氮化硅膜(Si3N4)就是一个很好的例子，它是由硅烷和氮反应形成的。

然而，实际上，反应室中的反应是很复杂的，有很多必须考虑的因素，沉积参数的变化范围是很宽的：反应室内的压力、晶片的温度、气体的流动速率、气体通过晶片的路程(如图所示)、气体的化学成份、一种气体相对于另一种气体的比率、反应的中间产品起的作用、以及是否需要其它反应室外的外部能量来源加速或诱发想得到的反应等。

额外能量来源诸如等离子体能量，当然会产生一整套新变数，如离子与中性气流的比率，离子能和晶片上的射频偏压等。

然后，考虑沉积薄膜中的变数：如在整个晶片内厚度的均匀性和在图形上的覆盖特性(后者指跨图形台阶的覆盖)，薄膜的化学配比(化学成份和分布状态)，结晶晶向和缺陷密度等。

当然，沉积速率也是一个重要的因素，因为它决定着反应室的产出量，高的沉积速率常常要和薄膜的高质量折中考虑。

碳化硅外延cvd法-概述说明以及解释1.引言1.1 概述概述碳化硅外延化学气相沉积法（Chemical Vapor Deposition，CVD）是一种常用的制备高质量碳化硅薄膜的技术。

该方法通过在高温下将气态前驱体降解分解，使其原子重新组合并在基底表面形成固态薄膜。

碳化硅具有优异的热导性、尺寸稳定性和化学稳定性，在高温、高功率及特殊工况下具有广泛的应用前景。

本文将介绍碳化硅外延CVD法的原理、工艺和应用。

首先，将对CVD 法的基本原理进行阐述，包括分解反应机理、气相热化学反应和沉积动力学等方面。

其次，会详细介绍碳化硅外延CVD法在制备晶态碳化硅薄膜方面的应用，包括各种衬底材料的使用、反应温度和气氛的选择，以及前驱体选择等方面的优化。

最后，我们将对碳化硅外延CVD法的优势进行总结，并展望其在未来的发展前景。

通过本文的阐述，读者可以全面了解碳化硅外延CVD法的研究现状和应用前景，以及该技术在能源、光电子、半导体和化学等领域的潜在应用价值。

同时，本文还将提供一些可供参考的研究方向和问题，以促进碳化硅外延CVD法的进一步发展和应用。

1.2文章结构1.2 文章结构本文主要介绍了碳化硅外延CVD法的技术和应用。

具体内容包括以下几个方面：第二部分将详细介绍碳化硅外延技术。

首先会对碳化硅外延的基本概念进行解释，并介绍其在半导体工业中的重要性。

然后会介绍CVD法在碳化硅外延中的应用，包括其原理、工艺流程和实验设备等。

第三部分将对碳化硅外延CVD法的优势进行总结。

这一部分将重点探讨CVD法在碳化硅外延制备中的优点，如高晶体质量、可控性和制备效率等。

最后，第四部分将展望碳化硅外延CVD法在未来的发展前景。

这一部分将分析当前碳化硅外延CVD法存在的挑战和问题，并提出改进和发展思路，以期实现碳化硅外延技术的进一步发展和应用。

通过对碳化硅外延CVD法的全面介绍和分析，本文旨在为读者提供全面了解碳化硅外延CVD法的基础知识，以及认识和认识碳化硅外延技术在半导体工业中的应用前景。

分子束外延和cvd分子束外延（MBE）和化学气相沉积（CVD）是两种常用的制备薄膜材料的方法。

它们在材料科学和工程领域有着广泛的应用。

本文将从人类的视角出发，介绍这两种方法的原理和特点。

一、分子束外延（MBE）分子束外延是一种基于物理气相沉积的方法，通过在真空环境下将原子或分子束束缚在一束高能束流中，使其沉积在衬底表面。

这种方法可以在原子级别上控制材料的生长，因此薄膜的质量和结晶性能很高。

分子束外延通常使用高真空系统来实现，其中包括真空室、热蒸发源、衬底和探测器等组件。

在生长过程中，原子或分子束从热蒸发源中蒸发出来，经过激励和聚焦后，沉积在衬底表面上。

通过控制衬底的温度和束流的能量，可以调节薄膜的生长速率和结晶度。

分子束外延具有很高的生长速率和优秀的晶体质量，尤其适用于生长半导体材料和量子结构。

它可以精确控制材料的厚度和成分，并能够在不同的衬底上生长多层结构。

这使得它在微电子器件、光电子器件和纳米器件等领域有着广泛的应用。

二、化学气相沉积（CVD）化学气相沉积是一种在气相中通过化学反应生成材料的方法。

它利用气态前驱体在表面上发生化学反应，形成固态薄膜。

CVD可以分为热CVD和低温CVD两种方式。

热CVD是通过在高温下使气态前驱体分解并沉积在衬底表面上。

这种方法适用于生长高质量的单晶薄膜，但需要高温条件和较长的生长时间。

低温CVD是在较低温度下实现材料的生长，通常在300-900摄氏度之间。

它可以通过增加反应气体的活性来降低生长温度，从而适用于热敏性衬底和复杂结构的生长。

化学气相沉积具有生长速度快、成本低廉和生长均匀性好的特点。

它可以生长多种材料，如金属、半导体和氧化物等。

因此，在光电子、能源和化学传感器等领域有着广泛的应用。

总结：分子束外延和化学气相沉积是两种常用的制备薄膜材料的方法。

它们在材料科学和工程中发挥着重要的作用。

分子束外延通过物理气相沉积的方式实现高质量薄膜的生长，而化学气相沉积则通过化学反应在气相中生成材料。

CVD的原理与工艺CVD是化学气相沉积的缩写，是一种重要的薄膜制备工艺。

其原理是通过化学反应在基板表面沉积出所需的薄膜。

CVD工艺具有高温、通用性、高产率等优点，被广泛应用于半导体、光电子、材料科学等领域。

CVD工艺的原理主要涉及三个基本过程：传输过程、反应过程和沉积过程。

传输过程是指气相中物质在反应室中的输送和混合过程。

反应过程是指气相中物质发生化学反应的过程。

沉积过程是指反应生成物在基板表面的吸附和成膜过程。

CVD工艺的实施基础是高温条件下反应气体中的化学反应。

通常，CVD工艺需要在几百摄氏度到几千摄氏度的高温下进行。

高温条件下，反应气体中的分子活性增加，促使反应发生。

此外，高温条件下也有利于沉积物的生长和晶格匹配。

CVD工艺中常用的气体有两种类型：反应物气体和载体气体。

反应物气体是指与基板表面发生化学反应的气体，可以是纯净气体或有机金属（如金属有机化合物）。

载体气体是指将反应物气体输送到反应室中，并稀释以便控制反应速率和成膜均匀性的气体。

常用的载体气体有氢气、氮气、氩气等。

具体而言，CVD工艺的实施过程可以分为以下几个步骤：1.反应物气体输送：反应物气体通常通过质量流控制器控制流量，并由气体输送系统输送到反应室中。

2.传输与混合：反应物气体进入反应室后，通过传输与混合过程，与载体气体充分混合，形成气相反应体系。

3.化学反应：在高温条件下，混合的反应气体在反应器中发生化学反应。

这些化学反应通常是复杂的多步骤反应，生成物在气相中。

4.吸附与扩散：生成物与基板表面发生吸附和扩散，使得沉积物开始形成。

5.成膜和生长：沉积物在基板表面不断生长，并形成所需的薄膜。

CVD工艺的成功实施需要考虑许多因素。

其中，关键的因素包括：反应温度、反应气体浓度、反应压力、基板表面状态等。

这些因素直接影响了沉积物的结构、性能和均匀性。

为了实现理想的薄膜沉积，CVD工艺还需要进行流程优化和参数调控。

通过控制反应条件、改变反应气体浓度和流量，以及调整基板表面状态，可以实现不同结构和性能的沉积物。

分子束外延和cvd分子束外延和化学气相沉积（CVD）是两种常用的薄膜生长技术，它们在材料科学和工程领域有着广泛的应用。

本文将从人类的视角出发，详细介绍这两种技术的原理、应用和优缺点，以及它们对人类社会的贡献和影响。

一、分子束外延（MBE）分子束外延是一种通过在真空中控制分子束来生长薄膜的技术。

在MBE过程中，采用气体源将原子或分子转化为分子束，然后将其瞄准到待生长表面上。

通过控制分子束的能量和角度，可以实现对薄膜生长的精确控制。

MBE技术在半导体器件、光电子器件和纳米材料等领域有着重要的应用。

MBE技术的优点在于其生长速率较慢，能够实现高质量的薄膜生长。

由于在真空环境下进行，可以避免氧化和杂质的污染，从而得到更纯净的材料。

此外，MBE技术可以实现单层薄膜的生长和原子级别的控制，有利于制备纳米器件和量子结构。

然而，MBE技术也存在一些限制。

首先，由于薄膜生长速率较慢，生产效率较低，不适合大规模工业生产。

其次，MBE设备复杂，操作难度较大，需要高度专业化的技术人员进行操作和维护。

此外，MBE技术对材料的选择性较强，只能用于某些特定的材料。

二、化学气相沉积（CVD）化学气相沉积是一种通过化学反应在固体表面上生长薄膜的技术。

在CVD过程中，将气体源中的反应物输送到待生长表面上，通过化学反应生成固态产物。

CVD技术具有生长速度快、适用范围广的特点，广泛应用于半导体、涂层和薄膜材料等领域。

CVD技术的优点在于其生长速度快，适用于大面积薄膜的生长。

同时，CVD技术可以实现复杂结构的薄膜生长，如多层薄膜、异质结构等。

此外，CVD技术的设备相对简单，操作和维护较为方便。

然而，CVD技术也存在一些问题。

首先，由于化学反应涉及到多种气体和反应物，需要严格控制反应条件，如温度、压力和气体流量等，以保证薄膜的质量和均匀性。

其次，CVD过程中会产生大量的废气和有害物质，需要进行处理和排放，对环境造成一定的影响。

总的来说，分子束外延和化学气相沉积是两种重要的薄膜生长技术，它们在材料科学和工程领域有着广泛的应用。
