MOCVD的外延片技术研究报告和工艺流程!

MOCVD外延生长步骤简介MOCVD（Metal-Organic Chemical Vapor Deposition）是一种常用的半导体外延生长技术，广泛应用于半导体器件制造中。

本文将详细介绍MOCVD外延生长的步骤和相关原理。

基本原理MOCVD是一种化学气相沉积技术，通过在高温下将金属有机化合物和载气反应，从而在衬底上沉积出所需的材料。

整个过程可以分为以下几个步骤：1.衬底预处理：在进行外延生长之前，需要对衬底进行预处理，以去除表面的杂质和氧化物，并提供一个干净平整的基础。

2.加载衬底：将经过预处理的衬底放置在反应室中，并通过真空系统排除其中的空气和水分。

3.加热：使用加热装置将反应室升温至所需温度。

温度通常在500°C到1200°C之间，具体取决于要生长的材料。

4.载气流入：引入适当的载气（如氢气或氮气）到反应室中，以稀释金属有机化合物的浓度，并提供反应所需的气氛。

5.金属有机化合物进入：将金属有机化合物（如三甲基镓、三乙基铝等）通过气体进料系统引入反应室。

这些化合物会在高温下分解，释放出所需的金属元素。

6.生长反应：金属元素与载气中的氢原子发生反应，形成所需材料的沉积物。

反应过程中需要控制温度、压力和流量等参数，以获得理想的生长速率和材料质量。

7.冷却：在完成生长后，将反应室冷却至室温，停止外延生长过程。

8.取出衬底：将外延生长后的衬底从反应室中取出，并进行后续处理和测试。

过程优化为了获得高质量的外延薄膜，需要对MOCVD过程进行优化。

以下是一些常用的优化方法：1.材料选择：选择适当的金属有机化合物和载气组合，以获得所需材料的最佳生长条件。

2.温度控制：通过精确控制反应室的温度，可以调节外延生长速率和材料品质。

温度过高可能导致材料熔化或不稳定，而温度过低则可能影响生长速率和结晶质量。

3.气氛控制：合理选择和调节载气的流量和压力，以提供适当的反应气氛。

过高的压力可能导致材料堆积过厚或形成颗粒，而过低的压力则可能影响生长速率和均匀性。

MOCVD金属有机物化学气相淀积（Metal-OrganicChemicalVaporDeposition，简称MOCVD），1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。

该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。

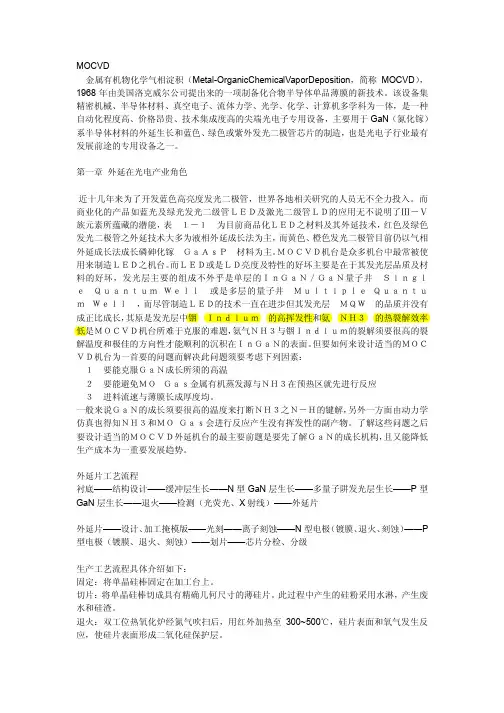

第一章外延在光电产业角色近十几年来为了开发蓝色高亮度发光二极管，世界各地相关研究的人员无不全力投入。

而商业化的产品如蓝光及绿光发光二级管ＬＥＤ及激光二级管ＬＤ的应用无不说明了Ⅲ－Ⅴ族元素所蕴藏的潜能，表１－１为目前商品化ＬＥＤ之材料及其外延技术，红色及绿色发光二极管之外延技术大多为液相外延成长法为主，而黄色、橙色发光二极管目前仍以气相外延成长法成长磷砷化镓ＧａＡｓＰ材料为主。

ＭＯＣＶＤ机台是众多机台中最常被使用来制造ＬＥＤ之机台。

而ＬＥＤ或是ＬＤ亮度及特性的好坏主要是在于其发光层品质及材料的好坏，发光层主要的组成不外乎是单层的ＩｎＧａＮ／ＧａＮ量子井ＳｉｎｇｌｅＱｕａｎｔｕｍＷｅｌｌ或是多层的量子井ＭｕｌｔｉｐｌｅＱｕａｎｔｕｍＷｅｌｌ，而尽管制造ＬＥＤ的技术一直在进步但其发光层ＭＱＷ的品质并没有成正比成长，其原是发光层中铟Ｉｎｄｉｕｍ的高挥发性和氨ＮＨ３的热裂解效率低是ＭＯＣＶＤ机台所难于克服的难题，氨气ＮＨ３与铟Ｉｎｄｉｕｍ的裂解须要很高的裂解温度和极佳的方向性才能顺利的沉积在ＩｎＧａＮ的表面。

但要如何来设计适当的ＭＯＣＶＤ机台为一首要的问题而解决此问题须要考虑下列因素：１要能克服ＧａＮ成长所须的高温２要能避免ＭＯＧａｓ金属有机蒸发源与ＮＨ３在预热区就先进行反应３进料流速与薄膜长成厚度均。

一般来说ＧａＮ的成长须要很高的温度来打断ＮＨ３之Ｎ－Ｈ的键解，另外一方面由动力学仿真也得知ＮＨ３和ＭＯＧａｓ会进行反应产生没有挥发性的副产物。

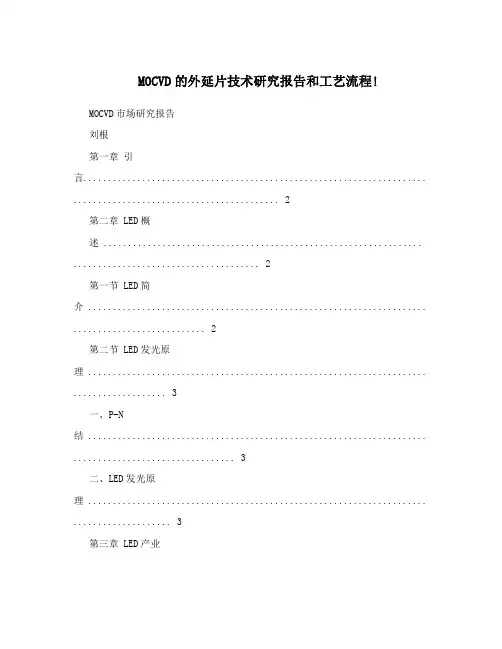

MOCVD的外延片技术研究报告和工艺流程!MOCVD市场研究报告刘根第一章引言...................................................................... (2)第二章 LED概述 ................................................................. .. (2)第一节 LED简介 ..................................................................... (2)第二节 LED发光原理 ..................................................................... . (3)一、P-N结 ..................................................................... (3)二、LED发光原理 ..................................................................... .. (3)第三章 LED产业链 ................................................................. . (4).................................................................... ............... 4 第一节 LED产业链概述 .第二节 LED上游 ..................................................................... (4)一、LED外延片生长 ..................................................................... . (5)二、MOCVD机台制造LED之介绍 (6)三、 MOCVD工艺流程图 (11)第三节 LED下游 ..................................................................... . (11)一、LED芯片封装形式 ..................................................................... . (11)第四章 LED的应用12第五章市场分析………………………………………………………… …..13第一节客户概况..................................................................... .13 第二节原材料厂商................................................... . (15)2010年9月4日1第一章引言半导体技术已经改变了世界，半导体照明技术将再一次改变我们的世界。

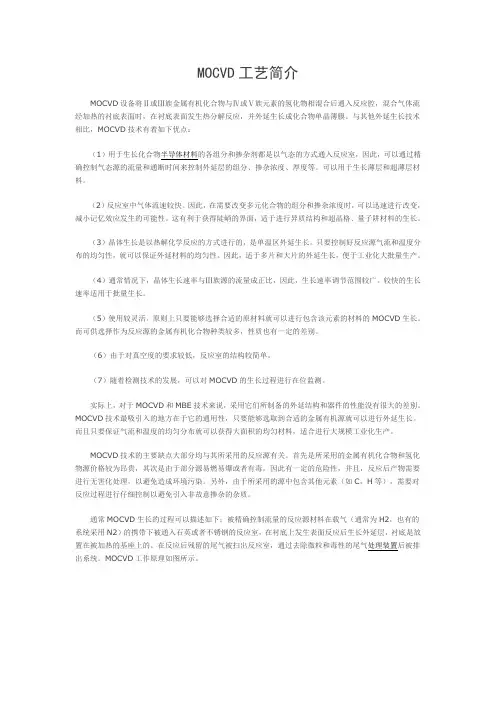

MOCVD工艺简介MOCVD设备将Ⅱ或Ⅲ族金属有机化合物与Ⅳ或Ⅴ族元素的氢化物相混合后通入反应腔，混合气体流经加热的衬底表面时，在衬底表面发生热分解反应，并外延生长成化合物单晶薄膜。

与其他外延生长技术相比，MOCVD技术有着如下优点：（1）用于生长化合物半导体材料的各组分和掺杂剂都是以气态的方式通入反应室，因此，可以通过精确控制气态源的流量和通断时间来控制外延层的组分、掺杂浓度、厚度等。

可以用于生长薄层和超薄层材料。

（2）反应室中气体流速较快。

因此，在需要改变多元化合物的组分和掺杂浓度时，可以迅速进行改变，减小记忆效应发生的可能性。

这有利于获得陡峭的界面，适于进行异质结构和超晶格、量子阱材料的生长。

（3）晶体生长是以热解化学反应的方式进行的，是单温区外延生长。

只要控制好反应源气流和温度分布的均匀性，就可以保证外延材料的均匀性。

因此，适于多片和大片的外延生长，便于工业化大批量生产。

（4）通常情况下，晶体生长速率与Ⅲ族源的流量成正比，因此，生长速率调节范围较广。

较快的生长速率适用于批量生长。

（5）使用较灵活。

原则上只要能够选择合适的原材料就可以进行包含该元素的材料的MOCVD生长。

而可供选择作为反应源的金属有机化合物种类较多，性质也有一定的差别。

（6）由于对真空度的要求较低，反应室的结构较简单。

（7）随着检测技术的发展，可以对MOCVD的生长过程进行在位监测。

实际上，对于MOCVD和MBE技术来说，采用它们所制备的外延结构和器件的性能没有很大的差别。

MOCVD技术最吸引入的地方在于它的通用性，只要能够选取到合适的金属有机源就可以进行外延生长。

而且只要保证气流和温度的均匀分布就可以获得大面积的均匀材料，适合进行大规模工业化生产。

MOCVD技术的主要缺点大部分均与其所采用的反应源有关。

首先是所采用的金属有机化合物和氢化物源价格较为昂贵，其次是由于部分源易燃易爆或者有毒，因此有一定的危险性，并且，反应后产物需要进行无害化处理，以避免造成环境污染。

LED外延片及知名生产企业介绍外延生长的大体原理是，在一块加热至适当温度的衬底基片（要紧有蓝宝石（Al2O3）和SiC，Si）上，气态物质In,Ga,Al,P有操纵的输送到衬底表面，生长出特定单晶薄膜。

目前生长技术要紧采纳有机金属化学气相沉积方式。

大体原理Ⅲ-V族氮化合物InN、GaN、AIN及其合金材料，其带隙宽度从至，覆盖了可见光及紫外光光谱的范围。

GaN材料系列是一种理想的短波长发材料，对GaN材料的研究与应用是现今全世界研究的前沿和热点，市场上的及紫光LED都是采纳GaN基材料生产出来的。

GaN是极稳固的化合物和坚硬的高熔点材料，也是直接跃迁的宽带隙半导体料，不仅具有良好的物理和化学性质，而且具有电子饱和速度高、热导率好、禁带宽度大和介电常数小等特点和强的抗辐照能力，可用来制备稳固性能好、寿命长、耐侵蚀和耐高温的大器件，目前普遍应用于子、蓝光LED、紫光探测器、高温大功率器件和高频微波器件等光电器件。

制备高质量的GaN基材料和薄膜材料，是研制和开发发光外延材料及器件性能的前提条件。

目前市场上尚未哪家公司能生产两寸的高质量的GaN单晶衬底，即便有GaN单晶衬底，价钱也相当的昂贵。

此刻大多数公司利用的衬底材料都是兰宝石（Al2O3），尽管它与GaN失配达%，在兰宝石衬底上生长的GaN 薄膜材料会有超级高的位错密度，但本钱低、价钱低廉，工艺也比较成熟，在高温下有良好的稳固性。

工艺金属有机物化学气相淀积（Metal-OrganicChcalVaporDeposition，简称 MOCVD）， 1968年由美国洛克威尔公司提出来的一项制备化合物单品薄膜的新技术。

该设备集周密机械、半导体材料、真空电子、流体力学、、化学、多学科为一体，是一种程度高、价钱昂贵、技术集成度高的尖端子专用设备，要紧用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有进展前途的专用设备之一。

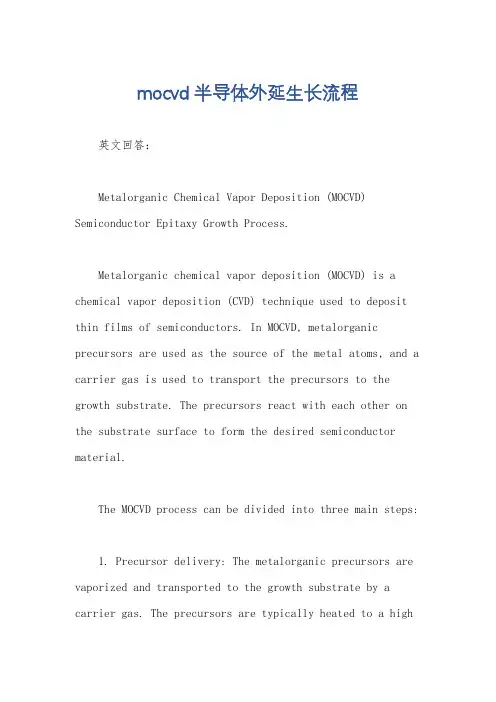

mocvd半导体外延生长流程英文回答：Metalorganic Chemical Vapor Deposition (MOCVD) Semiconductor Epitaxy Growth Process.Metalorganic chemical vapor deposition (MOCVD) is a chemical vapor deposition (CVD) technique used to deposit thin films of semiconductors. In MOCVD, metalorganic precursors are used as the source of the metal atoms, and a carrier gas is used to transport the precursors to the growth substrate. The precursors react with each other on the substrate surface to form the desired semiconductor material.The MOCVD process can be divided into three main steps:1. Precursor delivery: The metalorganic precursors are vaporized and transported to the growth substrate by a carrier gas. The precursors are typically heated to a hightemperature to ensure that they vaporize completely.2. Surface reaction: The precursors react with eachother on the substrate surface to form the desired semiconductor material. The reaction conditions, such asthe temperature and pressure, are carefully controlled to ensure that the desired material is deposited.3. Film growth: The semiconductor material is deposited on the substrate surface in a thin film. The thickness ofthe film is controlled by the deposition time and the flow rate of the precursors.MOCVD is a versatile technique that can be used to deposit a wide variety of semiconductor materials. The process is well-suited for the deposition of thin filmswith precise control over the film composition and thickness. MOCVD is used in the fabrication of a variety of electronic devices, including LEDs, lasers, and transistors.中文回答：金属有机化学气相沉积 (MOCVD) 半导体外延生长流程。

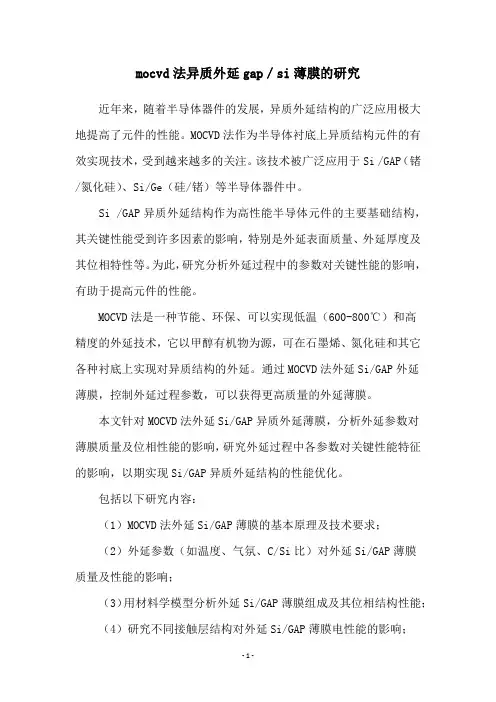

mocvd法异质外延gap／si薄膜的研究近年来，随着半导体器件的发展，异质外延结构的广泛应用极大地提高了元件的性能。

MOCVD法作为半导体衬底上异质结构元件的有效实现技术，受到越来越多的关注。

该技术被广泛应用于Si /GAP（锗/氮化硅）、Si/Ge（硅/锗）等半导体器件中。

Si /GAP异质外延结构作为高性能半导体元件的主要基础结构，其关键性能受到许多因素的影响，特别是外延表面质量、外延厚度及其位相特性等。

为此，研究分析外延过程中的参数对关键性能的影响，有助于提高元件的性能。

MOCVD法是一种节能、环保、可以实现低温（600-800℃）和高精度的外延技术，它以甲醇有机物为源，可在石墨烯、氮化硅和其它各种衬底上实现对异质结构的外延。

通过MOCVD法外延Si/GAP外延薄膜，控制外延过程参数，可以获得更高质量的外延薄膜。

本文针对MOCVD法外延Si/GAP异质外延薄膜，分析外延参数对薄膜质量及位相性能的影响，研究外延过程中各参数对关键性能特征的影响，以期实现Si/GAP异质外延结构的性能优化。

包括以下研究内容：（1）MOCVD法外延Si/GAP薄膜的基本原理及技术要求；（2）外延参数（如温度、气氛、C/Si比）对外延Si/GAP薄膜质量及性能的影响；（3）用材料学模型分析外延Si/GAP薄膜组成及其位相结构性能；（4）研究不同接触层结构对外延Si/GAP薄膜电性能的影响；（5）外延Si/GAP薄膜的元件特性测试及的分析；（6）外延Si/GAP薄膜性能的优化技术。

综上所述，本文以MOCVD法外延Si/GAP异质外延薄膜为研究对象，从控制外延参数的角度，对外延Si /GAP异质外延薄膜的质量及性能进行了系统的研究，分析了外延过程中各参数对外延薄膜性能的影响，以期实现Si/GAP异质外延结构的性能优化。

通过本文研究，可以为其他MOCVD外延技术的研究及改进提供参考。

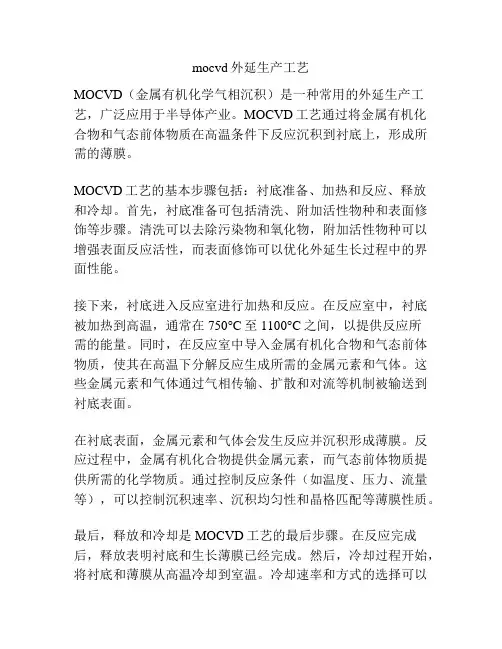

mocvd外延生产工艺MOCVD（金属有机化学气相沉积）是一种常用的外延生产工艺，广泛应用于半导体产业。

MOCVD工艺通过将金属有机化合物和气态前体物质在高温条件下反应沉积到衬底上，形成所需的薄膜。

MOCVD工艺的基本步骤包括：衬底准备、加热和反应、释放和冷却。

首先，衬底准备可包括清洗、附加活性物种和表面修饰等步骤。

清洗可以去除污染物和氧化物，附加活性物种可以增强表面反应活性，而表面修饰可以优化外延生长过程中的界面性能。

接下来，衬底进入反应室进行加热和反应。

在反应室中，衬底被加热到高温，通常在750°C至1100°C之间，以提供反应所需的能量。

同时，在反应室中导入金属有机化合物和气态前体物质，使其在高温下分解反应生成所需的金属元素和气体。

这些金属元素和气体通过气相传输、扩散和对流等机制被输送到衬底表面。

在衬底表面，金属元素和气体会发生反应并沉积形成薄膜。

反应过程中，金属有机化合物提供金属元素，而气态前体物质提供所需的化学物质。

通过控制反应条件（如温度、压力、流量等），可以控制沉积速率、沉积均匀性和晶格匹配等薄膜性质。

最后，释放和冷却是MOCVD工艺的最后步骤。

在反应完成后，释放表明衬底和生长薄膜已经完成。

然后，冷却过程开始，将衬底和薄膜从高温冷却到室温。

冷却速率和方式的选择可以影响薄膜的结晶质量和残余应力。

MOCVD工艺在半导体产业中有广泛的应用。

例如，用于制备GaN（氮化镓）材料，其具有优异的半导体性能，可用于制造高亮度LED（发光二极管）和激光二极管等器件。

此外，MOCVD工艺还可用于制备其他化合物半导体材料，如InP （磷化铟）、SiC（碳化硅）和GaAs（砷化镓）等。

总之，MOCVD是一种有效的外延生产工艺，通过控制反应条件和优化衬底及薄膜特性，可实现高质量的薄膜生长。

随着半导体产业的发展和需求的增加，MOCVD工艺将继续发挥重要作用，并不断推动半导体器件的创新与进步。

mocvd外延生长步骤
金属有机化学气相沉积（MOCVD）是一种常用于外延生长半导体材料的方法，特别是在制备光电子器件和集成电路中。

以下是MOCVD外延生长的一般步骤：
1.底片准备：
在开始MOCVD外延生长之前，需要准备一个基础底片，通常是单晶衬底，以提供一个有序的晶格结构。

2.清洗底片：
底片表面需要彻底清洗，以去除任何可能影响外延生长的杂质或表面污染物。

3.底片预处理：
可能需要进行一些预处理步骤，例如氧化、脱氢或其他表面处理，以提高外延层的质量和附着性。

4.装载底片：
将经过处理的底片放置在MOCVD反应室中，并确保它们被安置在适当的位置以进行生长。

5.反应室抽真空：
在进行外延生长之前，通常需要将反应室抽真空，以减少气体中的杂质，确保生长环境的洁净度。

6.气体进入和预热：
引入金属有机化学气体前体（例如金属有机化合物）和载气气体，然后对系统进行预热，以确保气体混合物的稳定性。

7.外延层生长：
在预定的温度和气体流量条件下，通过化学反应在底片表面逐层生长半导体外延层。

外延层的材料和性质取决于所选择的前体。

8.冷却和清理：
生长完成后，底片需要缓慢冷却，以防止材料的非均匀结晶。

此后可能需要进行清理步骤，以去除任何残留的气体或杂质。

9.取出生长样品：
生长完毕后，取出外延生长的样品，准备进行后续的制备工作，如器件加工或表征分析。

请注意，这只是一般性的MOCVD外延生长步骤，具体的实验条件和步骤可能会因材料系统和实验目的而有所不同。

mocvd外延原理MOCVD外延原理MOCVD外延技术是一种常用于半导体材料生长的方法，它基于化学气相沉积的原理。

MOCVD是金属有机化合物化学气相沉积的缩写，其中"M"代表金属，"O"代表有机，"CVD"代表化学气相沉积。

该技术被广泛应用于生长III-V族化合物半导体材料，如GaN、InP 和GaAs等。

MOCVD外延技术的原理是通过控制金属有机化合物在高温条件下的热分解来实现材料的生长。

具体来说，外延生长的过程主要包括以下几个步骤：1. 基底准备：在开始外延生长之前，需要对基底进行准备。

通常，基底是由单晶衬底材料制成的，如蓝宝石、硅、石英等。

基底表面的清洁度对外延生长的质量有很大影响，因此在生长之前需要经过一系列的清洗和处理步骤。

2. 反应室设置：MOCVD外延生长通常在反应室中进行。

反应室内有一个加热器，用于提供所需的高温条件。

此外，还需要一个气体供应系统，用于供应金属有机化合物和其他反应气体。

3. 材料供应：在外延生长过程中，金属有机化合物和其他反应气体被输入到反应室中。

金属有机化合物通过喷射、液体蒸发或气体蒸发等方式供应。

这些金属有机化合物在高温下热分解，释放出金属原子和有机基团。

4. 气相反应：在反应室中，金属原子和有机基团与其他反应气体发生气相反应。

这些反应可以是氧化、硫化、氮化等。

通过控制反应气体的流量和温度，可以调节反应的速率和材料的组分。

5. 外延生长：在气相反应的条件下，材料以晶体的形式沉积在基底上。

沉积的速率和形貌可以通过调节反应气体的流量、温度和反应时间来控制。

材料沉积的过程是一个动态平衡的过程，其中材料的沉积速率等于材料的脱附速率。

MOCVD外延技术的主要优点是可以实现高质量、大面积的半导体材料生长。

它具有较高的生长速率、较好的均匀性和较低的缺陷密度。

此外，MOCVD外延技术还具有较好的可控性，可以通过调节反应条件来实现所需的材料组分和结构。

LED芯片(led chip)的制造工艺流程MOCVD技术外延生长的基本原理：在一块加热至适当温度的衬底基片（主要有蓝宝石和、SiC、Si）上，气态物质InGaAlP有控制的输送到衬底表面，生长出特定单晶薄膜。

目前LED外延片生长技术主要采用有机金属化学气相沉积方法。

MOCVD介绍：金属有机物化学气相淀积（Metal-Organic Chemical Vapor Deposition，简称 MOCVD）， 1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。

该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。

LED芯片的制造工艺流程：外延片→清洗→镀透明电极层→透明电极图形光刻→腐蚀→去胶→平台图形光刻→干法刻蚀→去胶→退火→SiO2沉积→窗口图形光刻→SiO2腐蚀→去胶→N极图形光刻→预清洗→镀膜→剥离→退火→P极图形光刻→镀膜→剥离→研磨→切割→芯片→成品测试。

其实外延片的生产制作过程是非常复杂的，在展完外延片后，下一步就开始对LED外延片做电极（P极，N极），接着就开始用激光机切割LED外延片（以前切割LED外延片主要用钻石刀），制造成芯片后，在晶圆上的不同位置抽取九个点做参数测试，如图所示：1、 主要对电压、波长、亮度进行测试，能符合正常出货标准参数的晶圆片再继续做下一步的操作，如果这九点测试不符合相关要求的晶圆片，就放在一边另外处理。

2、 晶圆切割成芯片后，100%的目检（VI/VC），操作者要使用放大30倍数的显微镜下进行目测。

3、 接着使用全自动分类机根据不同的电压，波长，亮度的预测参数对芯片进行全自动化挑选、测试和分类。

4、 最后对LED芯片进行检查（VC）和贴标签。

mocvd法异质外延gap／si薄膜的研究随着微电子技术的发展，半导体材料的性能得到了极大的提高，而外延薄膜的制备成为了半导体材料研究的重要研究对象。

MOCVD法异质外延GAP/SI薄膜是半导体材料研究中的重要内容，自从MOCVD 法被首次使用以来，在外延薄膜制备领域发挥了重要作用。

本文旨在探讨MOCVD法异质外延GAP/SI薄膜的研究进展。

MOCVD法是一种由化学气相沉积技术演变而来的技术。

它能够以低温、近表面厚度等优势，制备出均匀、高纯度的薄膜，且可获得更高的利用率，在半导体行业有着重要的应用。

MOCVD法异质外延GAP/SI薄膜的制备，提出了一种新方法，可以有效地减少异质结的影响，从而提高了材料的均匀度和可靠性。

在开展MOCVD法异质外延GAP/SI薄膜研究时，最关键的是对薄膜厚度和尺寸的控制。

GAP/SI薄膜厚度往往在超出常规技术难以控制的范围，在MOCVD法异质外延GAP/SI薄膜中，必须控制薄膜厚度，这有助于改善薄膜的光学性能。

此外，尺寸也是一个重要因素，要求薄膜表面尽可能均一，以实现高性能。

在外延技术的应用中，MOCVD法也有着重要的潜力。

MOCVD法的优点在于其宽的温度范围，可以在常温下实现高速的外延过程，其过程简单容易掌握，在外延GAP/SI薄膜时能够较好地满足均匀性要求，不受局部热源影响，从而获得较高的性能。

此外，MOCVD法异质外延GAP/SI薄膜的研究还与原料的研究紧密相关。

MOCVD法对原料的要求比较高，温度可控性、活性程度等都需要满足一定的要求，才能获得稳定优良的外延薄膜。

因此，在外延GAP/SI薄膜的制备过程中，必须重视原料的研发，以提高原料的可靠性和性能。

MOCVD法异质外延GAP/SI薄膜的研究是一项需要耗费大量时间和资源的研究，其制备过程极为复杂，需要对成膜工艺、成膜条件、原料性能等多方面因素有深入了解，以期获得较高品质的薄膜光学性能。

MOCVD法异质外延GAP/SI薄膜技术对于半导体材料的应用前景充满希望，具有广阔的发展空间。

MOCVD外延工艺技术MOCVD外延工艺技术是一种用于制备高质量半导体薄膜的工艺技术。

MOCVD是金属有机化学气相沉积（Metal Organic Chemical Vapor Deposition）的缩写，它是利用金属有机化合物和气相的反应来在衬底上沉积半导体材料。

MOCVD外延工艺技术具有许多优越性能，如高晶格匹配性、低线宽、低空间极化效应等，因此在半导体器件制造领域得到广泛应用。

MOCVD外延工艺技术的制备过程包括材料蒸发、加热、反应和冷却等阶段。

首先，金属有机前体物质通过加热蒸发器进行蒸发，然后进入反应室。

在反应室内，金属有机物与载气（通常为氮气）发生化学反应，产生金属有机气体和热量。

然后，金属有机气体在衬底表面发生热分解反应，生成固态半导体材料，并沉积在衬底上。

最后，冷却系统将衬底冷却至室温，完成整个外延工艺过程。

MOCVD外延工艺技术的关键是合适的金属有机前体选择和适当的工艺参数控制。

金属有机前体是外延材料的主要来源，不同金属有机前体具有不同的热解温度和反应速率，因此选择合适的金属有机前体对外延材料的质量至关重要。

同时，工艺参数的控制也非常重要，如反应温度、气体流量、反应时间等都会影响外延材料的物理和电学性质。

因此，通过合理调整这些参数，可以优化薄膜的晶体结构和材料性能。

MOCVD外延工艺技术具有许多优势，使其成为制备高质量半导体材料的首选工艺。

首先，MOCVD外延工艺可以在较低的工作温度下进行，这有助于减少杂质的掺入和晶格畸变，从而提高外延材料的质量。

其次，MOCVD外延工艺可以实现多层外延材料的沉积，使得制备复杂结构的半导体器件成为可能。

此外，MOCVD外延工艺技术还可以实现大规模生产，提高半导体器件的制造效率。

然而，MOCVD外延工艺技术也存在一些挑战和问题。

首先，金属有机前体物质的选择和净化是一个复杂的过程，需要耗费大量的时间和资源。

其次，工艺参数的调控比较复杂，对工艺技术人员的要求较高。

mocvd 气源碳化硅外延
MOCVD气源碳化硅外延技术是一种先进的半导体材料制备方法。

在这个过程中，通过化学气相沉积技术，将碳化硅外延层沉积在基底上，从而获得高质量的碳化硅材料。

这项技术具有许多优点，如制备灵活性高、材料性能优异等。

MOCVD是一种常用的外延方法，其基本原理是在高温下，将预先合成的有机金属化合物以气体的形式输入反应室，与基底表面发生反应，形成所需的薄膜。

在碳化硅外延中，常用的气体源包括硅源和碳源。

硅源可以选择六甲基硅烷等有机硅化合物，碳源可以选择乙烯等有机碳化合物。

通过控制气体源的流量和反应温度等参数，可以得到不同性质的碳化硅材料。

碳化硅是一种具有广泛应用前景的半导体材料。

它具有优异的热导性、机械强度和化学稳定性等特点，被广泛应用于功率电子器件、光电子器件等领域。

由于碳化硅具有宽带隙和高电子饱和漂移速度等特性，可以实现高功率、高频率和高温度工作，因此被认为是下一代半导体材料。

MOCVD气源碳化硅外延技术的发展离不开材料科学和化学工程的支持。

通过优化反应条件和选择适当的气体源，可以实现碳化硅薄膜的高质量生长。

此外，通过控制沉积速率和晶格匹配性等参数，可以调控薄膜的晶体结构和性能。

这为碳化硅材料的应用提供了更大的灵活性。

MOCVD气源碳化硅外延技术是一种重要的半导体材料制备方法。

它以其灵活性和优异的性能，在功率电子和光电子领域具有广阔的应用前景。

随着技术的不断发展和完善，相信MOCVD气源碳化硅外延技术将得到更广泛的应用，为半导体行业的发展做出更大的贡献。

MOCVD工艺简介MOCVD设备将Ⅱ或Ⅲ族金属有机化合物与Ⅳ或Ⅴ族元素的氢化物相混合后通入反应腔，混合气体流经加热的衬底表面时，在衬底表面发生热分解反应，并外延生长成化合物单晶薄膜。

与其他外延生长技术相比，MOCVD技术有着如下优点：（1）用于生长化合物半导体材料的各组分和掺杂剂都是以气态的方式通入反应室，因此，可以通过精确控制气态源的流量和通断时间来控制外延层的组分、掺杂浓度、厚度等。

可以用于生长薄层和超薄层材料。

金属有机化学气相淀积法（ＭＯＣＶＤ）是以挥发性金属有机物和气态的非金属氢化物作原材料，用与硅外延淀积相类似的生长装置，进行化合物半导体的外延淀积。

ＭＯＣＶＤ工艺中用作原材料（反应剂）和掺杂剂的特气有砷烷、磷烷、硫化氢、硒化氢、锑化氢、碲化氢、二硼烷、硅烷和锗烷等，用氢和氦作载气。

这些气体的纯度对淀积薄膜的质量有很大影响，是ＭＯＣＶＤ法能否得到广泛应用的关键因素。

必须控制气体中的氧和金属杂质含量。

使用气体，必须严防泄漏。

（2）反应室中气体流速较快。

因此，在需要改变多元化合物的组分和掺杂浓度时，可以迅速进行改变，减小记忆效应发生的可能性。

这有利于获得陡峭的界面，适于进行异质结构和超晶格、量子阱材料的生长。

（3）晶体生长是以热解化学反应的方式进行的，是单温区外延生长。

只要控制好反应源气流和温度分布的均匀性，就可以保证外延材料的均匀性。

因此，适于多片和大片的外延生长，便于工业化大批量生产。

（4）通常情况下，晶体生长速率与Ⅲ族源的流量成正比，因此，生长速率调节范围较广。

较快的生长速率适用于批量生长。

（5）使用较灵活。

原则上只要能够选择合适的原材料就可以进行包含该元素的材料的MOCVD生长。

而可供选择作为反应源的金属有机化合物种类较多，性质也有一定的差别。

（6）由于对真空度的要求较低，反应室的结构较简单。

（7）随着检测技术的发展，可以对MOCVD的生长过程进行在位监测。

实际上，对于MOCVD和MBE技术来说，采用它们所制备的外延结构和器件的性能没有很大的差别。

MOCVD金属有机物化学气相淀积（Metal-OrganicChemicalVaporDeposition，简称MOCVD），1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。

该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。

第一章外延在光电产业角色近十几年来为了开发蓝色高亮度发光二极管，世界各地相关研究的人员无不全力投入。

而商业化的产品如蓝光及绿光发光二级管ＬＥＤ及激光二级管ＬＤ的应用无不说明了Ⅲ－Ⅴ族元素所蕴藏的潜能，表１－１为目前商品化ＬＥＤ之材料及其外延技术，红色及绿色发光二极管之外延技术大多为液相外延成长法为主，而黄色、橙色发光二极管目前仍以气相外延成长法成长磷砷化镓ＧａＡｓＰ材料为主。

ＭＯＣＶＤ机台是众多机台中最常被使用来制造ＬＥＤ之机台。

而ＬＥＤ或是ＬＤ亮度及特性的好坏主要是在于其发光层品质及材料的好坏，发光层主要的组成不外乎是单层的ＩｎＧａＮ／ＧａＮ量子井ＳｉｎｇｌｅＱｕａｎｔｕｍＷｅｌｌ或是多层的量子井ＭｕｌｔｉｐｌｅＱｕａｎｔｕｍＷｅｌｌ，而尽管制造ＬＥＤ的技术一直在进步但其发光层ＭＱＷ的品质并没有成正比成长，其原是发光层中铟Ｉｎｄｉｕｍ的高挥发性和氨ＮＨ３的热裂解效率低是ＭＯＣＶＤ机台所难于克服的难题，氨气ＮＨ３与铟Ｉｎｄｉｕｍ的裂解须要很高的裂解温度和极佳的方向性才能顺利的沉积在ＩｎＧａＮ的表面。

但要如何来设计适当的ＭＯＣＶＤ机台为一首要的问题而解决此问题须要考虑下列因素：１要能克服ＧａＮ成长所须的高温２要能避免ＭＯＧａｓ金属有机蒸发源与ＮＨ３在预热区就先进行反应３进料流速与薄膜长成厚度均。

一般来说ＧａＮ的成长须要很高的温度来打断ＮＨ３之Ｎ－Ｈ的键解，另外一方面由动力学仿真也得知ＮＨ３和ＭＯＧａｓ会进行反应产生没有挥发性的副产物。
