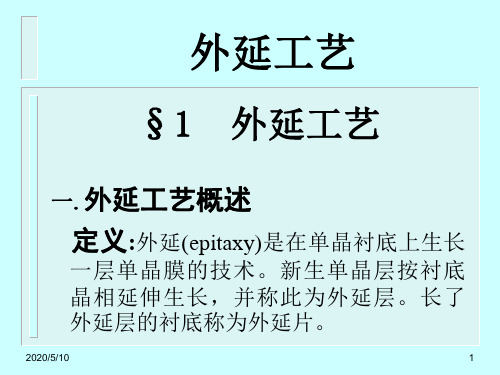

外延工艺简介外延工艺是一种用于生产高质量晶体的工艺方法。
它是一种将晶体生长在基底上的技术，常用于制备半导体材料和器件。
外延工艺的基本原理是在一个基底上逐渐生长新的晶体。
这个基底通常是一块具有特定晶面结构的晶体，也可以是具有较高化学稳定性的材料。
在外延工艺中，基底材料被放置在一个高温的反应室中，通过注入气体或溶液中的原材料，使其与基底发生化学反应，并形成新的晶体。
外延工艺有多种不同的方法，包括气相外延、溶液外延和分子束外延。
每种方法都有其特定的优点和适用范围。
在气相外延中，原材料以气体的形式被输入反应室，然后在高温下发生化学反应，产生新的晶体。
这种方法适用于制备大面积以及薄膜状晶体。
溶液外延是将原材料以溶液的形式注入反应室中，然后通过控制温度和压力来控制晶体的生长速度。
这种方法适用于制备柱状晶体。
分子束外延通过向基底表面瞄准束流的方法进行，使得外延的晶体具有更高的控制性和纯度。
外延工艺的应用非常广泛。
在半导体产业中，外延工艺常用于制备硅、砷化镓、磷化镓等材料。
这些材料被广泛用于制造集成电路、激光器、光电器件等。
此外，外延工艺也被用于生产光纤、太阳能电池、LED等领域。
总的来说，外延工艺是一种重要的材料制备方法，通过控制晶体的生长过程，可以制备出高质量和定制化的晶体材料。
它在半导体、光电子、能源等领域都有重要的应用，推动了这些技术的发展。
外延工艺的技术原理和应用领域外延工艺是一种重要的半导体材料制备技术，具有广泛的应用领域。
它的核心原理是通过在基底上逐层生长新晶体，从而制备出具有高质量和定制化特性的材料。
外延工艺可以用于生产许多不同类型的半导体材料，例如硅、砷化镓、磷化镓等。
这些材料是制造集成电路、光电器件、激光器、发光二极管（LED）等的关键组成部分。
外延工艺的主要方法之一是气相外延（VPE）。
在VPE过程中，原材料以气体的形式输送到高温反应室中，并与基底材料发生化学反应，最终形成新的晶体。
通过控制反应室的参数，如温度、气体流量和气氛等，可以调节晶体的生长速度和晶体的性质。

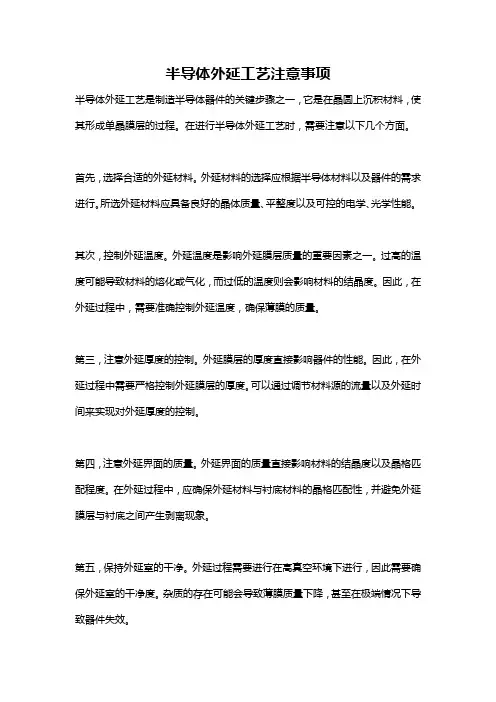

半导体外延工艺注意事项半导体外延工艺是制造半导体器件的关键步骤之一，它是在晶圆上沉积材料，使其形成单晶膜层的过程。
在进行半导体外延工艺时，需要注意以下几个方面。
首先，选择合适的外延材料。
外延材料的选择应根据半导体材料以及器件的需求进行。
所选外延材料应具备良好的晶体质量、平整度以及可控的电学、光学性能。
其次，控制外延温度。
外延温度是影响外延膜层质量的重要因素之一。
过高的温度可能导致材料的熔化或气化，而过低的温度则会影响材料的结晶度。
因此，在外延过程中，需要准确控制外延温度，确保薄膜的质量。
第三，注意外延厚度的控制。
外延膜层的厚度直接影响器件的性能。
因此，在外延过程中需要严格控制外延膜层的厚度。
可以通过调节材料源的流量以及外延时间来实现对外延厚度的控制。
第四，注意外延界面的质量。
外延界面的质量直接影响材料的结晶度以及晶格匹配程度。
在外延过程中，应确保外延材料与衬底材料的晶格匹配性，并避免外延膜层与衬底之间产生剥离现象。
第五，保持外延室的干净。
外延过程需要进行在高真空环境下进行，因此需要确保外延室的干净度。
杂质的存在可能会导致薄膜质量下降，甚至在极端情况下导致器件失效。
第六，严格控制外延气氛。
外延过程中的气氛对薄膜的质量以及器件性能起到重要作用。
因此，在外延过程中需要控制气氛的成分以及流速，以保证薄膜的质量。
第七，注意外延速率的控制。
外延速率是指在单位时间内沉积到晶圆上的材料的厚度。
外延速率的增加可能会导致薄膜的晶格失去完整性，从而影响器件性能。
因此，在外延过程中需要控制外延速率，确保材料的结晶度。
第八，提高外延工艺的重复性。
外延工艺的重复性是指多次进行外延过程时，所得到的薄膜性能之间的一致性。
提高外延工艺的重复性可以确保器件之间的一致性。
综上所述，半导体外延工艺在半导体器件的制造过程中起到非常重要的作用。
根据不同的半导体材料以及器件需求，需要选择合适的外延材料，并注意控制外延温度、外延厚度、外延界面的质量等工艺参数，以保证薄膜的质量和器件性能。
芯片工艺与外延工艺的关系
芯片工艺和外延工艺是密切相关的两个概念，它们都是在半导体行业中使用的术语。
芯片工艺（Chip Process）是指制造芯片的过程，包括制备晶圆、薄膜沉积、光刻、离子注入、退火、金属沉积、刻蚀等一系列工艺步骤。
芯片工艺的目标是将电子元器件（如晶体管、电容器、电阻器等）制造在芯片表面上，并通过多层金属线路将这些电子元器件连接起来，形成集成电路。
而外延工艺（Epitaxial Growth）是制备外延层的一种方法，外延层是一种在单晶硅衬底上生长的薄层材料。
外延工艺是通过在衬底表面引入材料的气体（如氛围中的气体或有机金属气体），实现晶体的生长。
通过外延工艺可以获得与衬底具有相同晶格结构的晶体层，可以增加或改变芯片材料的特性，提高芯片的性能和可靠性。
在芯片制造中，外延工艺通常是芯片工艺的一部分，主要用于生长晶体层，形成芯片的活性区域。
外延层可以增加芯片的功能，例如用于形成高频器件、光电器件、功率器件等。
芯片工艺继续在外延层上进行，包括刻蚀、光刻、电镀等步骤，最终形成完整的芯片产品。
因此，芯片工艺和外延工艺是相互关联和依赖的，外延工艺为芯片工艺提供了材料基础，而芯片工艺则对外延层进行加工和构建，最终实现芯片的功能和性能。
外延工艺技术外延工艺技术是一种常用于半导体材料生长技术的方法，被广泛应用于集成电路、光电子器件等领域。
它的主要特点是在基片表面逐渐生长出所需薄膜或晶体材料，并能控制其结构和性能。
外延工艺技术的核心是在基片表面生成一层与自身晶体结构相同或相似的材料，即外延层。
通过调节生长条件，可以控制外延层的厚度、晶格常数以及晶体质量，从而实现对薄膜或晶体材料的精确控制。
外延工艺技术主要包括气相外延、分子束外延和金属有机化学气相沉积等方法。
其中，气相外延是最常见的一种方法。
它利用气相反应原料，在高温下将气体中的原子或分子沉积到基片表面，形成薄膜或晶体结构。
这种方法具有生长速度快、控制能力强、适用性广等优点。
分子束外延是一种高真空条件下生长膜的方法。
它利用电子束或离子束将原子或分子瞄准到基片表面，实现晶体生长。
这种方法生长的薄膜结构更加均匀，晶格常数更精确，因此在一些特殊应用中得到广泛应用。
金属有机化学气相沉积是一种利用有机金属气体化合物的热分解沉积薄膜或晶体的方法。
它具有较高的生长速率、较低的生长温度以及较好的材料纯度等优点，特别适用于一些高温不稳定的材料。
外延工艺技术在半导体行业中的应用非常广泛。
例如，现代集成电路中的材料生长、退火、离子注入等过程，都离不开外延工艺技术的支持。
通过外延工艺技术，可以实现对材料杂质掺入浓度、电学特性、光学特性等方面的精确调控，从而提高器件的性能和可靠性。
此外，外延工艺技术还被广泛应用于光电子领域，如光通信、太阳能电池等。
通过外延生长技术，可以制备出高质量的半导体材料，提高光电转换效率。
同时，外延工艺技术还可以用于制备纳米材料、二维材料等新型材料，具有很大的研究和应用前景。
总之，外延工艺技术是一种重要的半导体材料生长方法，具有精确控制材料结构和性能的优势。
随着半导体技术的不断发展，外延工艺技术将在电子、光电子等领域中发挥越来越重要的作用。
1.外延片指的是在衬底上生长出的半导体薄膜,薄膜主要由P型，量子阱，N型三个部分构成。
现在主流的外延材料是氮化镓(GaN),衬底材料主要有蓝宝石，硅，碳化硅三种，量子阱一般为5个，通常用的生产工艺为金属有机物气相外延(MOCVD)。
这是LED产业的核心部分，需要较高的技术以及较大的资金投入(一台MOCVD一般要好几千万)。
2.外延片的检测一般分为两大类:一是光学性能检测，主要参数包括工作电压，光强，波长范围，半峰宽，色温，显色指数等等，这些数据可以用积分球测试。
二是可靠性检测，主要参数包括光衰，漏电，反压，抗静电，I-V曲线等等，这些数据一般通过老化进行测试。
3.需要指出的是，并没有白光LED芯片，只有白光LED灯珠/管，即需要进行封装才能获得白光小LED灯，也叫灯珠，管子。
白光LED一般通过两种途径获得：一是通过配光，将红绿蓝三色芯片进行配比封装获得白光LED.二是通过荧光粉转换蓝光LED，从而获得白光LED.芯片的制造过程可概分为晶圆处理工序（Wafer Fabrication）、晶圆针测工序（Wafer Probe）、构装工序（Packaging）、测试工序（Initial Test and Final Test）等几个步骤。
其中晶圆处理工序和晶圆针测工序为前段（Front End）工序，而构装工序、测试工序为后段（Back End）工序。
1、晶圆处理工序：本工序的主要工作是在晶圆上制作电路及电子元件（如晶体管、电容、逻辑开关等），其处理程序通常与产品种类和所使用的技术有关，但一般基本步骤是先将晶圆适当清洗，再在其表面进行氧化及化学气相沉积，然后进行涂膜、曝光、显影、蚀刻、离子植入、金属溅镀等反复步骤，最终在晶圆上完成数层电路及元件加工与制作。
2、晶圆针测工序：经过上道工序后，晶圆上就形成了一个个的小格，即晶粒，一般情况下，为便于测试，提高效率，同一片晶圆上制作同一品种、规格的产品；但也可根据需要制作几种不同品种、规格的产品。
在用针测（Probe）仪对每个晶粒检测其电气特性，并将不合格的晶粒标上记号后，将晶圆切开，分割成一颗颗单独的晶粒，再按其电气特性分类，装入不同的托盘中，不合格的晶粒则舍弃。
3、构装工序：就是将单个的晶粒固定在塑胶或陶瓷制的芯片基座上，并把晶粒上蚀刻出的一些引接线端与基座底部伸出的插脚连接，以作为与外界电路板连接之用，最后盖上塑胶盖板，用胶水封死。
其目的是用以保护晶粒避免受到机械刮伤或高温破坏。
到此才算制成了一块集成电路芯片（即我们在电脑里可以看到的那些黑色或褐色，两边或四边带有许多插脚或引线的矩形小块）。
4、测试工序：芯片制造的最后一道工序为测试，其又可分为一般测试和特殊测试，前者是将封装后的芯片置于各种环境下测试其电气特性，如消耗功率、运行速度、耐压度等。
经测试后的芯片，依其电气特性划分为不同等级。
而特殊测试则是根据客户特殊需求的技术参数，从相近参数规格、品种中拿出部分芯片，做有针对性的专门测试，看是否能满足客户的特殊需求，以决定是否须为客户设计专用芯片。
经一般测试合格的产品贴上规格、型号及出厂日期等标识的标签并加以包装后即可出厂。
而未通过测试的芯片则视其达到的参数情况定作降级品或废品。
由LED工作原理可知，外延材料是LED的核心部分，事实上，LED的波长、亮度、正向电压等主要光电参数基本上取决于外延材料。
发光二极管对外延片的技术主要有以下四条：•①禁带宽度适合。
•②可获得电导率高的P型和N型材料。
•③可获得完整性好的优质晶体。
•④发光复合几率大。
外延技术与设备是外延片制造技术的关键所在，金属有机物化学气相淀积(Metal-Organic Chemical Vapor Deposition，简称MOCVD)技术生长III-V族，II-VI族化合物及合金的薄层单晶的主要方法。
II、III族金属有机化合物通常为甲基或乙基化合物，如：Ga(CH3)3，In(CH3)3，Al(CH3)3，Ga(C2H5)3，Zn(C2H5)3等，它们大多数是高蒸汽压的液体或固体。
用氢气或氮气作为载气，通入液体中携带出蒸汽，与V族的氢化物（如NH3，PH3，AsH3）混合，再通入反应室，在加热的衬底表面发生反应，外延生长化合物晶体薄膜。
MOCVD具有以下优点：1.用来生长化合物晶体的各组份和掺杂剂都可以以气态方式通入反应室中，可以通过控制各种气体的流量来控制外延层的组分，导电类型，载流子浓度，厚度等特性。
2.因有抽气装置，反应室中气体流速快，对于异质外延时，反应气体切换很快，可以得到陡峭的界面。
3.外延发生在加热的衬底的表面上，通过监控衬底的温度可以控制反应过程。
4.在一定条件下，外延层的生长速度与金属有机源的供应量成正比。
MOCVD及相关设备技术发展现状：MOCVD技术自二十世纪六十年代首先提出以来，经过七十至八十年代的发展，九十年代已经成为砷化镓、磷化铟等光电子材料外延片制备的核心生长技术。
目前已经在砷化镓、磷化铟等光电子材料生产中得到广泛应用。
日本科学家Nakamura将MOCVD应用氮化镓材料制备，利用他自己研制的MOCVD设备(一种非常特殊的反应室结构)，于1994年首先生产出高亮度蓝光和绿光发光二极管，1998年实现了室温下连续激射10,000小时，取得了划时代的进展。
到目前为止，MOCVD是制备氮化镓发光二极管和激光器外延片的主流方法，从生长的氮化镓外延片和器件的性能以及生产成本等主要指标来看，还没有其它方法能与之相比。
国际上MOCVD设备制造商主要有三家：德国的AIXTRON公司、美国的EMCORE公司（Veeco）、英国的Thomas Swan 公司（目前Thomas Swan公司被AIXTRON公司收购），这三家公司产品的主要区别在于反应室。
这些公司生产MOCVD设备都有较长的历史，但对氮化镓基材料而言，由于材料本身研究时间不长，对材料生长的一些物理化学过程还有待认识，因此目前对适合氮化镓基材料的MOCVD设备还在完善和发展之中。
国际上这些设备商也只是1994年以后才开始生产适合氮化镓的MOCVD设备。
目前生产氮化镓中最大MOCVD设备一次生长24片（AIXTRON 公司产品）。
国际上对氮化镓研究得最成功的单位是日本日亚公司和丰田合成，恰恰这些公司不出售氮化镓生产的MOCVD设备。
日本酸素公司生产的氮化镓-MOCVD设备性能优良，但该公司的设备只在日本出售。
MOCVD设备的发展趋势：1.研制大型化的MOCVD设备。
为了满足大规模生产的要求，MOCVD设备更大型化。
目前一次生产24片2英寸外延片的设备已经有商品出售，以后将会生产更大规模的设备，不过这些设备一般只能生产中低档产品；2.研制有自己特色的专用MOCVD设备。
这些设备一般只能一次生产1片2英寸外延片，但其外延片质量很高。
目前高档产品主要由这些设备生产，不过这些设备一般不出售。
1）InGaAlP四元系InGaAlP化合物半导体是制造红色和黄色超高亮度发光二极管的最佳材料，InGaAlP外延片制造的LED发光波段处在550～650nm之间，这一发光波段范围内，外延层的晶格常数能够与GaAs衬底完善地匹配，这是稳定批量生产超高亮度LED外延材料的重要前提。
AlGaInP超高亮度LED采用了MOCVD的外延生长技术和多量子阱结构，波长625nm 附近其外延片的内量子效率可达到100%，已接近极限。
目前MOCVD生长InGaAlP 外延片技术已相当成熟。
InGaAlP外延生长的基本原理是，在一块加热至适当温度的GaAs衬底基片上，气态物质In,Ga,Al,P有控制的输送到GaAs衬底表面，生长出具有特定组分，特定厚度，特定电学和光学参数的半导体薄膜外延材料。
III族与V族的源物质分别为TMGa、TEGa、TMIn、TMAl、PH3与AsH3。
通过掺Si或掺Te以及掺Mg或掺Zn生长N型与P型薄膜材料。
对于InGaAlP薄膜材料生长，所选用的III族元素流量通常为(1-5)×10-5克分子，V族元素的流量为（1-2）×10-3克分子。
为获得合适的长晶速度及优良的晶体结构，衬底旋转速度和长晶温度的优化与匹配至关重要。
细致调节生长腔体内的热场分布，将有利于获得均匀分布的组分与厚度，进而提高了外延材料光电性能的一致性。
2）lGaInN氮化物半导体是制备白光LED的基石，GaN基LED外延片和芯片技术，是白光LED 的核心技术，被称之为半导体照明的发动机。
因此，为了获得高质量的LED，降低位错等缺陷密度，提高晶体质量，是半导体照明技术开发的核心。
GaN外延片的主要生长方法：GaN外延片产业化方面广泛使用的两步生长法，工艺简述如下：由于GaN和常用的衬底材料的晶格失配度大，为了获得晶体质量较好的GaN外延层，一般采用两步生长工艺。
首先在较低的温度下(500～600℃)生长一层很薄的GaN和AIN作为缓冲层，再将温度调整到较高值生长GaN外延层。
Akasaki首先以AIN作为缓冲层生长得到了高质量的GaN晶体。
AlN能与GaN较好匹配，而和蓝宝石衬底匹配不好，但由于它很薄，低温沉积的无定型性质，会在高温生长GaN外延层时成为结晶体。
随后Nakamura发现以GaN为缓冲层可以得到更高质量的GaN晶体。
LED外延片技术发展趋势及LED外延片工艺从LED工作原理可知，外延片材料是LED的核心部分，事实上，LED的波长、亮度、正向电压等主要光电参数基本上取决于外延片材料。
外延片技术与设备是外延片制造技术的关键所在，金属有机物化学气相淀积(Metal-Organic Chemical Vapor Deposition，简称MOCVD)技术生长III-V族，II-VI族化合物及合金的薄层单晶的主要方法。
下面是关于LED 未来外延片技术的一些发展趋势。
1.改进两步法生长工艺目前商业化生产采用的是两步生长工艺，但一次可装入衬底数有限，6片机比较成熟，20片左右的机台还在成熟中，片数较多后导致外延片均匀性不够。
发展趋势是两个方向：一是开发可一次在反应室中装入更多个衬底外延片生长，更加适合于规模化生产的技术，以降低成本；另外一个方向是高度自动化的可重复性的单片设备。
2.氢化物汽相外延片(HVPE)技术采用这种技术可以快速生长出低位元错密度的厚膜，可以用做采用其他方法进行同质外延片生长的衬底。
并且和衬底分离的GaN薄膜有可能成为体单晶GaN芯片的替代品。
HVPE的缺点是很难精确控制膜厚，反应气体对设备具有腐蚀性，影响GaN材料纯度的进一步提高。
3.选择性外延片生长或侧向外延片生长技术采用这种技术可以进一步减少位元错密度，改善GaN外延片层的晶体品质。
首先在合适的衬底上(蓝宝石或碳化硅)沉积一层GaN，再在其上沉积一层多晶态的SiO掩膜层，然后利用光刻和刻蚀技术，形成GaN视窗和掩膜层条。
